System air Villavent VR 400 DC Instruction Manual

Mai 2009 KLLA

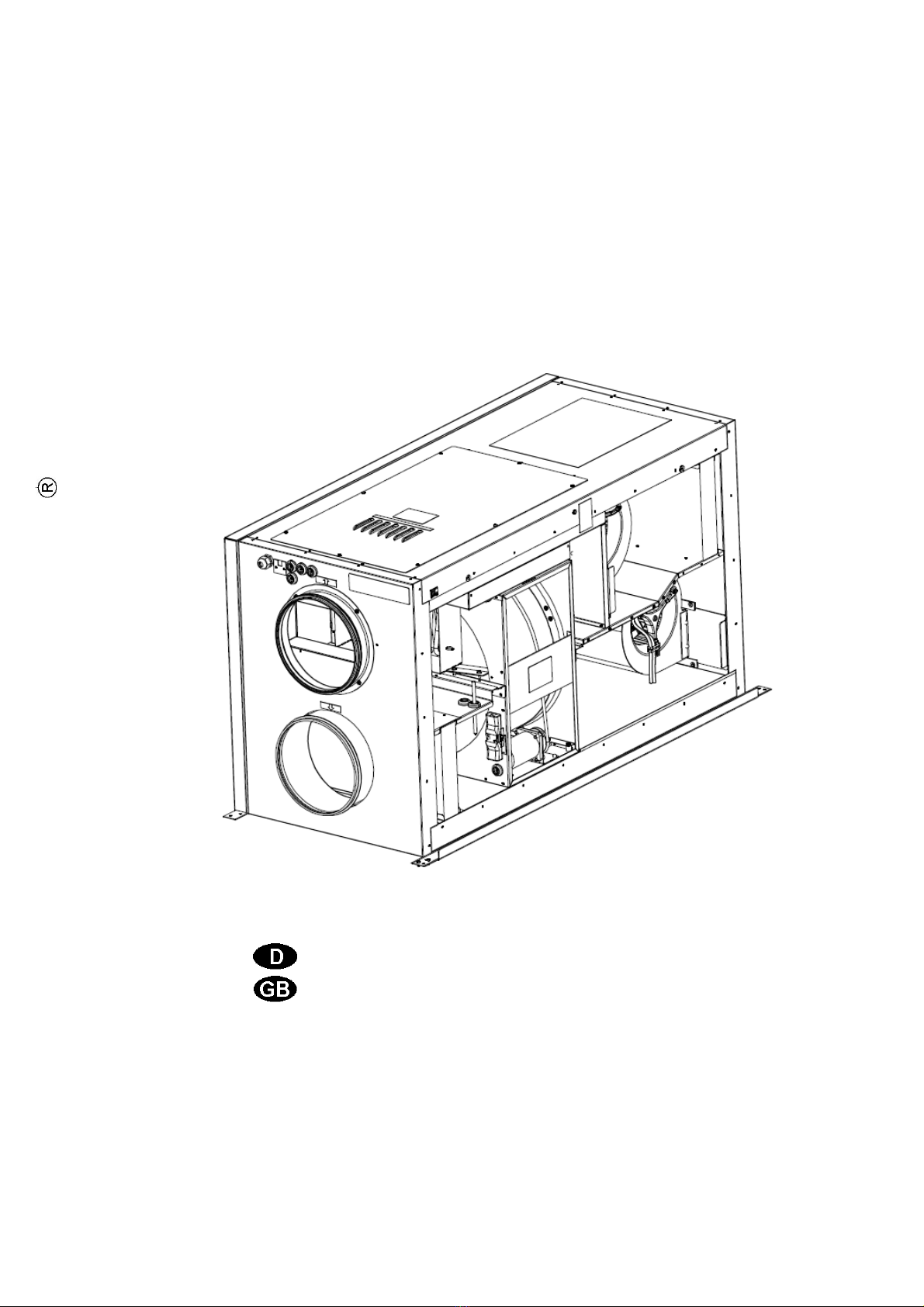

Villavent
VR 400/700 DC/DE
Bedienungs- und Wartungsanleitung
User and maintenance instructions

Mai 2009 KLLA
2
INTRODUKTION
Villavent Lüftungs- und Wärmerück-
gewinnungsanlagen werden seit 1980
produziert. Diese Geräte sind und werden in
Tausenden von Gebäuden in Norwegen und
Großbritannien eingesetzt.
Alle Erfahrungen aus diesen Anwendungen
haben wir in die Villavent Geräte einfließen
lassen. Ebenso wurde die letzte Untersuchung
über den Zusammenhang zwischen
Innenraumklima und dem menschlichen
Wohlbefinden berücksichtigt. Große
Beachtung gilt der Qualitätssicherung.
Trotz aller gewonnenen Erfahrung und größter
Sorgfalt bei der Entwicklung hängt das
letztendliche Ergebnis immer von der Sorgfalt
bei der Installation und dem Gebrauch ab.
Diese Anleitung soll Ihnen bei der Bedienung
und der Wartung helfen.
INHALT
A LLGEMEINES Seite 3
B EDIENUNG Seite 6
A CHTUNG Seite 10
W ARTUNG Seite 11
F EHLERSUCHE Seite 13
K UNDENDIENST Seite 15
INTRODUCTION
Villavent have been manufacturing heat
recovery units since 1980. The units are
installed in thousands of buildings in Norway,
with increasing numbers in the U.K.
Experience from these installations is
incorporated in our Villavent units. The latest
results from the studies of the indoor climate
and its influence on our health are taken into
consideration, and great emphasis is given to
quality and performance.
However, even after we have put all our
experience into developing the unit, the final
result depends on the quality of the total
installation and maintenance described in this
booklet.
INDEX
G ENERAL page 3
O PERATION page 8
W ARNING page 10
M AINTENANCE page 11
T ROUBLESHOOTING page 13
S ERVICE page 15

Mai 2009 KLLA
3

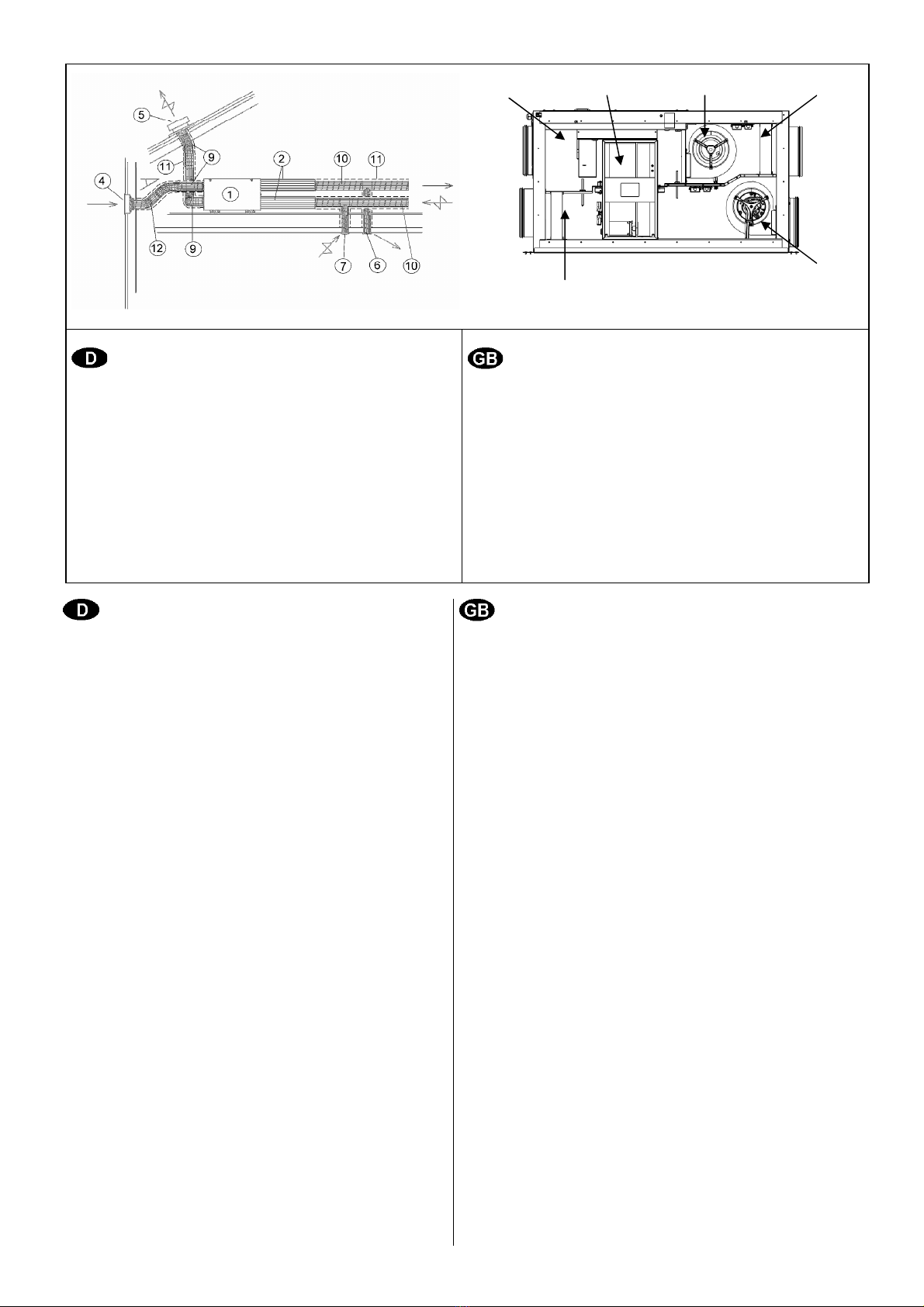

Fig. 1
Fig. 2
1) Zentralgerät
2) Schalldämpfer
4) Außen-/Frischluftöffnung
5) Abluftöffnung (Dachhaube)
6) Zuluftventil in Wohn- und
Schlafräume
7) Abluftventile in Nassräumen
9) Flexible Kanäle (nur
Ausnahme)
10) Spirorohr
11) Dämmung
A)Zuluftgebläse
B)Abluftgebläse
C)Wärmetauscher
D)Frischluftfilter
E)Abluftfilter
F)Nachheizung
1) Unit
2) Silencers, inlet/extract
4) Fresh air intake
5) Discharge extract air
6) Inlet diffusers in living
rooms
7) Extract louvres in wet
rooms
9) Flexible ducting
10) Spiro ducting
11) Duct insulation
A) Inlet fan
B) Extract fan
C) Heat exchanger
D) Fresh air filter
E) Extract filter
F) Re-heater battery
ALLGEMEINES
Villavent Geräte VR 400/700 sind komplette
Belüftungsanläge zur Lieferung von gefilterter
und vorgewärmter Außenluft bei Abzug einer
gleichen Menge verbrauchter Luft aus dem
Gebäude.
Die Geräte sind mit einem
Rotationswärmeübertrager aus Aluminium,
sowie mit Steuerungsfunktionen, die eine
sichere und wirtschaftliche Belüftung
gewährleisten ausgerüstet.
Die eingebauten EC-Motoren entsprechen
dem neuesten Stand der Technik und
verbrauchen ca. 30 % - 40 % weniger Strom
als vergleichbare herkömmliche AC-Motoren.
Das ist nicht nur ökologisch, sondern auch
wirtschaftlich sinnvoll. Mit der
energiesparenden EC-Technologie
ausgestattet sind bisher die Systemair-Geräte
VR 400/700 DC und VR 400/700 DCV. Es ist
bei EC-Geräten von Systemair elektronisch
sichergestellt, dass immer nur beide
Ventilatoren gemeinsam laufen.
Nicht nur die sparsame Motorentechnologie
zeichnet unsere EC-Zentralgeräte aus. Auch
die interne Leckage von 0,1 % kann sich
sehen lassen. So wird sichergestellt, dass sich
Bestandteile der Abluft (z. B. Gerüche) nicht
GENERAL
Villavent VR 400/700 are complete ventilation
units for supply of filtered and preheated
outdoor air to residential areas and extract of a
corresponding amount of used air from WC,
bathroom and wet rooms.
The unit is equipped with a heat exchanger in
aluminium and control functions to ensure safe
and economical ventilation.
The units will automatically alternate between
winter operation with heat recovery and
summer operation without heat recovery
The used ec-motors are from the new
generation and have a power consumption
about 30-40% less than standard motors.
Until now we have these ec-motors included in
the units VR-400/700 DC and VR-400/700
DCV. It is also electronical ensured that always
both fans are running.
Because of the internal construction of that unit
we have an internal leackage (return air) of
0,1%. So you can be sure that there will be no
transmission of smell from exhaust to supply
air.
A
B
D
D
D C

Mai 2009 KLLA
4
auf die frische Zuluft übertragen.
Merkmale:
• 88 % Wärmebereitstellungsgrad, elektr.
Wirkverhältnis: 12,8
• Interne Leckage 0,1 %
• Auslegung bis ca. 250 m³/h bei 100 Pa (für
ca. 230 m² Wohnfläche)
• Feuchterückgewinnung: kein
Kondensatanschluß, kein Frostschutz
• Luftmenge 3-stufig frei wählbar
• Wandmontage
• Geprüft nach DIBT
EC-Motoren (Gleichstrommotoren) mit
Konstantvolumenstromregelung
und Luftmengenabgleich. Die Ventilatoren
versuchen stets die eingestellte Luftmenge zu
fördern. Sollte allerdings auf einer Seite der
Druckverlust (verschmutzte Filter) so
stark ansteigen, dass der betroffene Ventilator
diese Luftmenge nicht mehr fördern kann,
regelt sich der andere Ventilator auf
dessen Niveau ab. Somit wird verhindert, dass
im Gebäude ein ungewünschter Über- bzw zu
starker Unterdruck entsteht.
Techn. Daten:
The ec-motors are with constant air flow and
balanced ventilation control to be shure to have
always the same volume ratio between supply
and exhaust air.
Techn. Data:

Mai 2009 KLLA
5
Schema VR – 400 / 700 DC/DE Prinziple VR – 400 / 700 DC/DE
TF Sensor supply air
VR rotation heat exchanger
FV exhaust air fan
AF filter exhaust air
EAT sensor extract air
TV supply air fan
EVB reheater
ATF sensor supply air
OF sennsor overheat
BT emergency thermostat
TRV sensor rotation guard

Mai 2009 KLLA
6

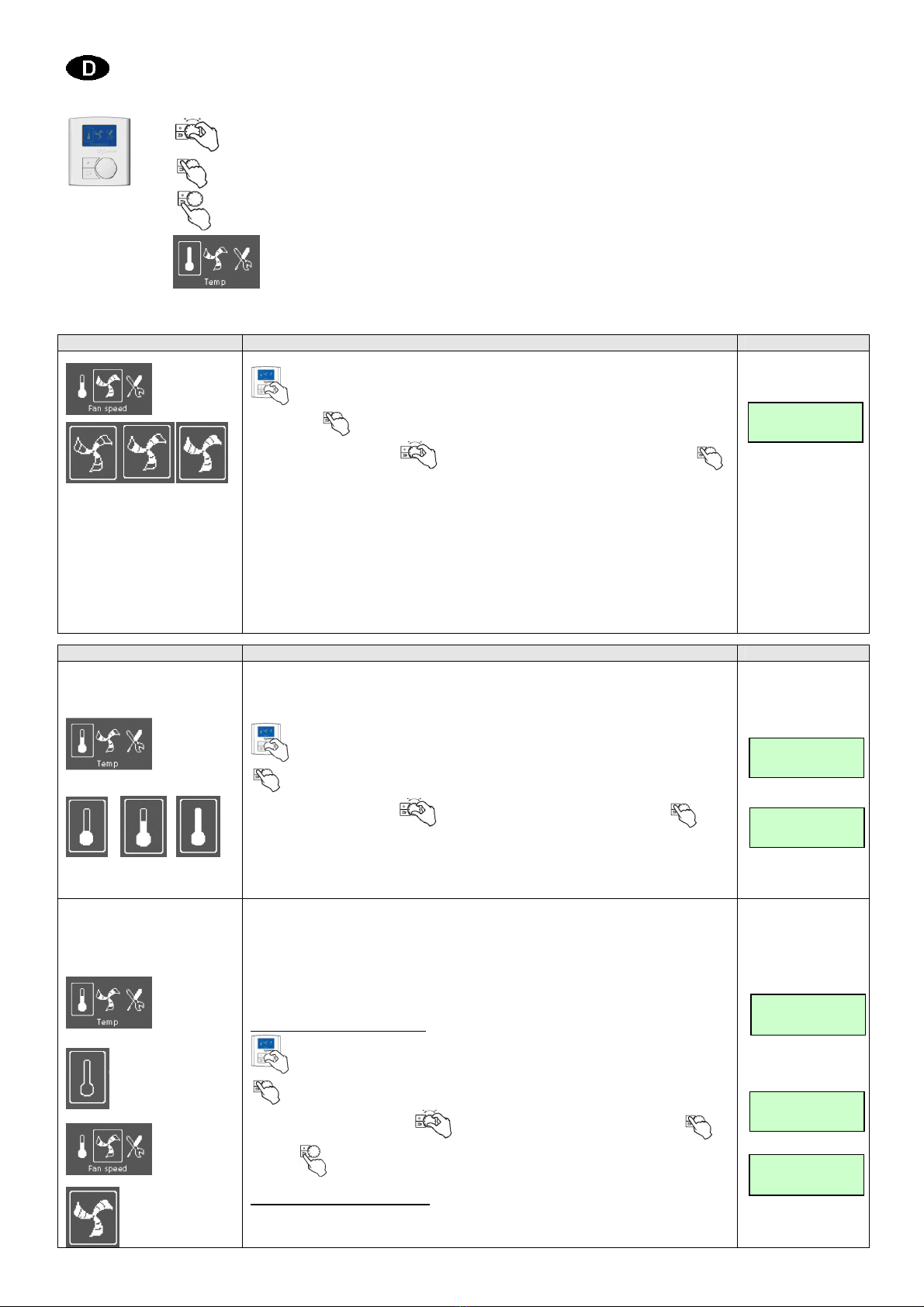

BEDIENUNG (Fig. 3)
Das Gerät wird über ein oder mehrere Biedieneiheiten Type CD gesteuert.
.
Menu Wahlscheibe (Funktionen wählen und in den Menus bewegen)
Bestätigen (Knopf zum Bestätigen der Einstellung)
Zurück (Knopf, um 1 Level im Menu zurück zu gehen)
Display (Informationen über Einstellungen, Änderungen…)
Für den normalen, täglichen Gebrauch ist es nicht notwendig, Einstellungen zu verändern.
Luftmenge und Zulufttemperatur können geändert werden wenn notwendig.
Symbol: Luftmenge einstellen (Ventilatordrehzahl): Display zeigt:
Min. Norm. Max.
Drehe die Wahtscheibe bis das Ventilatorsymbol markiert ist.
Bestätigen
Drehe die Wahtscheibe zur gewünschten Luftmenge. Bestätigen
Minimum Drehzahl
Kann verwendet werden bei wenn niemand im Gebäude ist oder bei
niedrigen Außentemperaturen.
Normal Drehzahl
Bewirkt den notwendigen Luftwechsel. Luftmenge und Balance der
Luftvolumen wird autom. gehalten.
Maximal Drehzahl
Bei höherem Frischluftbedarf wählbar.
Symbol: Zulufttemperatur: Display zeigt:
Min. Norm. Max.
Die Lüftungsanlage versorgt Sie mit sauberer Luft, sie trägt aber nur in
geringem Maße zum Heizen oder Kühlen der Wohnung bei. Trotzdem kann
es notwendig sein, die Zulufttemperatur zu verändern.
Drehe die Wahlscheibe bis Zulufttemperatur markiert ist. Bestätigen
.
Drehe die Wahlscheibe nach Bedarf hoch/runter. Bestätigen
um die gewünschte Temperatur zur erhalten.
Den höchsten Wirkungsgrad der Anlage erhalten Sie bei möglichst niedrig
eingestellten Zulufttemperatur.
Manual Sommerfunktion
Automatische ”Sommerfunktion”
Zulufttemperatur ist höher als eingestellt: Wärmeübertragung wird gestoppt.
Ablufttemperatur ist niedriger als die Außenluft: Zuluft wird über
Wärmeübertrager gekühlt.
Bei niedrigen Außentemperaturen, kann die Raumtemperatur gesenkt
warden über “manuelle Sommerfunktion“ und Maximale Drehzahl.
Manuelle ”Sommerfunktion”:
Drehe die Wahlscheibe bis Zulufttemperatur markiert ist. Bestätigen
.
Drehe die Wahlscheibe zu "Man. Sommerfunktion". Bestätigen .
Zurück
Verstärkte Lüftung (Maximal)
Luftmenge
Luftmenge
Zusätzliche
Wärme AN
Luftmenge
Wärmetauscher
Aus
Zulufttempera-
tur

Mai 2009 KLLA
7
Max.
Drehe die Wahlscheibe bis Zulufttemp. markiert ist. Bestätigen .
Drehe die Wahlscheibe zu Maximaler Drehzahl. Bestätigen
(autom. Reset zu normaler Funktion wenn Zulufttemp. unter 5
o
C fällt.)
”zurück / verlassen (Daheim/Urlaub)”
Bei längerem Verlassen des Gebäudes und reduzierter Raumtemperatur
wähle “zurück/verlassen (Daheim/Urlaub). Diese Funktion reduziert die
Zulufttemperature auf ca. 10°C. Sie wird über einen separaten Schalter
aktiviert (siehe Montageanleitung – Elektrische Anschlüsse)

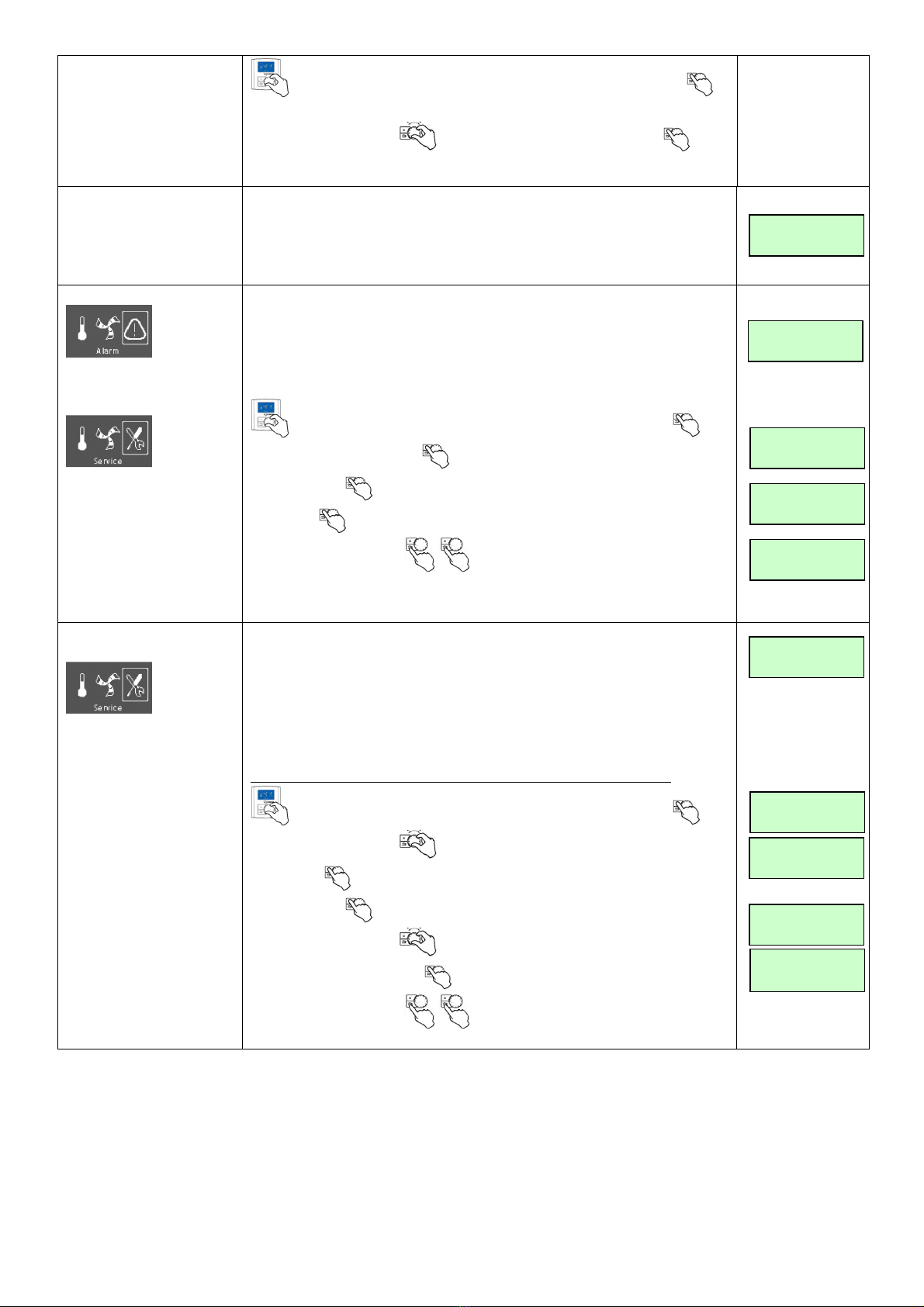

Filterwechsel
Filter wechseln, wenn die eingestellte Periode überschritten ist. Werden die
Filter nicht gewechselt, steigt der Stromverbrauch der Ventilatoren. Filter-
standzeit wählen: Siehe Montageanleitung, ”Inbetriebnahme”.
Filterwechsel: Siehe "Wartung"
Rücksetzen der Standzeit nach Filterwechsel
Drehe die Wahlscheibe bis "Service" markiert ist. Bestätigen
Standzeit bestätigen durch drücken .
Bestätigen mit u nd "Ja" ist markiert.
Bestätigen u nd "Nein" ist markiert.
Beenden durch drücken (2x)
Das Rücksetzen der Standzeit kann wahlweise auch durch einen separaten
Schalter erfolgen (siehe Montageanleitung “Elektr. Anschlüsse”).
Zeiteinstellungen
Wenn das Gerät zwischen Tag- und Nachtbetrieb (reduzierte Drehzahl)
wechseln soll, kann dies über die Wochenuhr geregelt werden. Siehe
Montageanleitung– “Inbetriebnahme”. “Nachtbetrieb” wird im display
angezeigt wenn das Gerät auf reduzierter Drehzahl läuft.
Während Nachtbetrieb kann auf Tagbetrieb über einen separaten Schalter
umgeschalten werden. Siehe Montageanleitung– “Elektr. Anschluß”.
Einstellen der Laufzeit im Tagbetrieb (erweiterter Betrieb/Partytaste)
Drehe die Wahlscheibe bis "Service" markiert ist. Bestätigen
Drehe die Wahlscheibe bis "Erweiterter Betrieb“ markiert ist.
Bestätigen .
Bestätigen mit . Die Minuten werden im Diplay angezeigt.
Drehe die Wahlscheibe u nd wähle die Laufzeit für erweiterten Betrieb
(10 to 240 min.). Bestätigen .
Beenden durch drücken (2x)
Zurück /
verlassen
Filter
Service Filter
Periode
Service
Nachtbetrieb
Filterperiode
Rücksetzen: Ja
Service/Erweitert
er Betrieb
Erweit. Betrieb.
Minuten: xxx
Austauschzeit
Filter x
Luftmenge
Hoch/Norm/nied

Mai 2009 KLLA
8

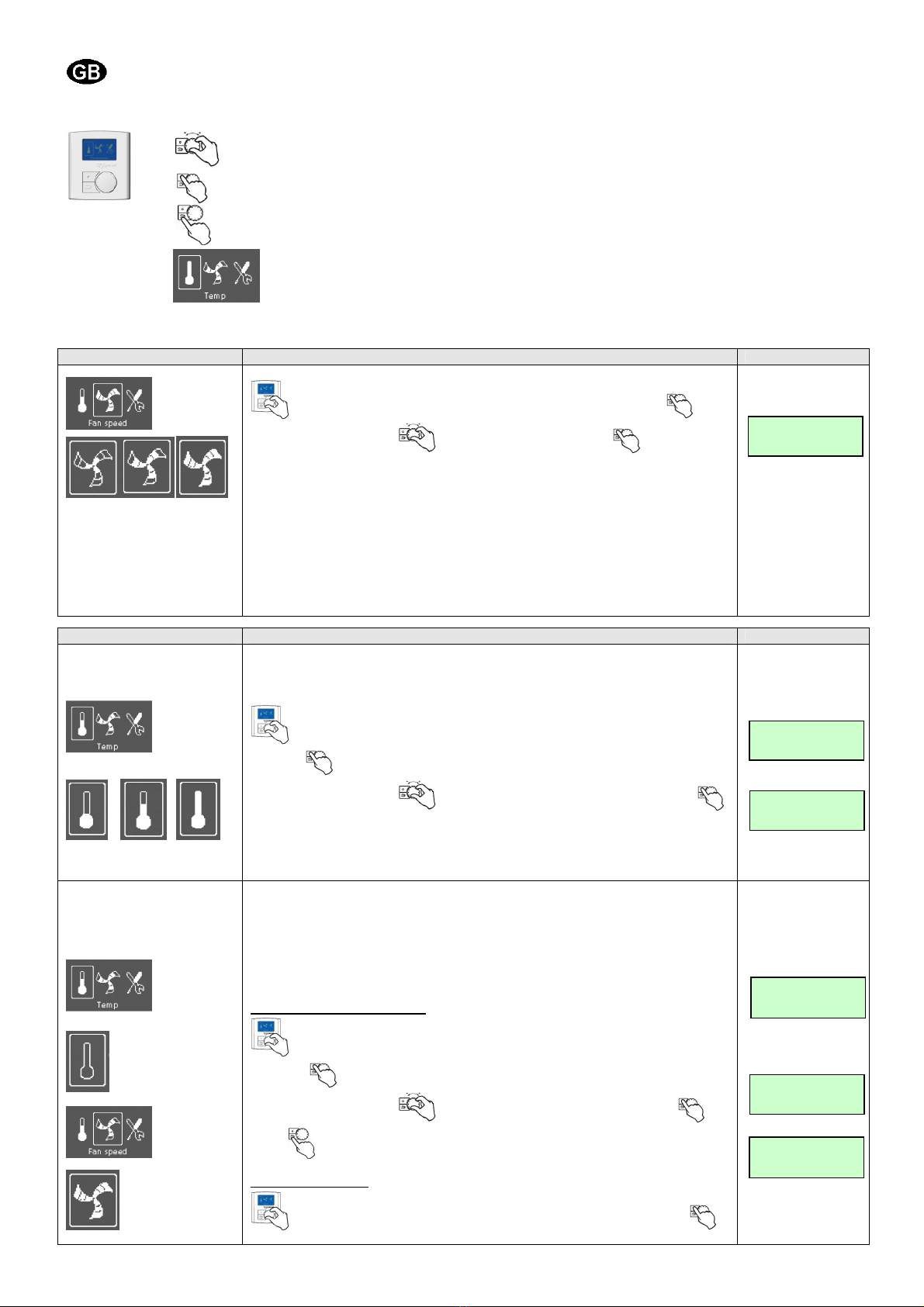

OPERATION (Fig. 3)
The unit is operated from one or more control panels, type CD.
.
Menu selector (chose function and move in menus)
Confirm (button to confirm choice)
Back (button to go back in menu level)
Display (information for operation settings, changes etc.)
For normal, daily use, there is no need to change settings.
Airflow and supply air temperature can be adjusted if necessary.
Symbol: Choose airflow (fan speed): Display shows:
Min. Norm. Max.
Turn the menu selector until fan symbol is marked. Confirm
Turn the menu selector to required airflow. Confirm
Minimum ventilation
Can be used when leaving the building for a longer period and at low outdoor
temperatures.
Normal ventilation
Will give required air change. Airflow and air balance is automatically
maintained.
Forced ventilation
To increase the airflow when necessary
Symbol: Choose supply air temperature: Display shows:
Min. Norm. Max.
The ventilation system will supply good air quality to the building, but only in
a very little degree contribute to heating or cooling of the room temperature.
Still it could be required to adjust the supply air temperature.
Turn the menu selector until supply air temperature is marked.
Confirm .
Turn the menu selector and adjust up/down as required. Confirm
To obtain set supply air temperature.
Highest energy- and ventilation efficiency is obtained at low supply air
temperature.
Manual summer operation
Max.
Automatic ”Summer operation”
Supply air temp. is lower than settings: Heat recovery is cut out
Extract air temp. is lower than outdoor temp.: Supply air is being chilled in the
exchanger block
At low outdoor temperatures, reduced room temperature can be obtained by
choosing ”manual summer operation” and forced ventilation.
Manual ”summer operation”:
Turn the menu selector until supply air temperature is marked.
Confirm .
Turn the menu selector to "Man. summer operation". Confirm .
Back
Forced ventilation:
Turn the menu selector until the fan symbol is marked. Confirm
Airflow
Airflow
Additional heat
on
Airflow
Heat exchanger
off
Supply air
temperature

Mai 2009 KLLA
9
Turn the menu selector to max. fan speed. Confirm
(Automatic reset to normal operation if supply air temp. is lower than 5
o
C.)
”Home leave”
Leaving the building for a longer period and reduced room temperature,
choose ”Home leave”. This function will reduce supply air temperature by
apx. 10
o
C. The “Home leave” function is chosen from separate switch (see
Installation instructions - "Electrical connections").
Change filter
Change filter when set operation time exceeds. Efficiency is reduced if filters
are not being changed. Choose operation time: See Installation instructions,
”Commissioning”.
Change filter: See "Maintenance"
Reset operation time after filter change
Turn the menu selector until "Service" is marked. Confirm
Confirm filter period by pressing
Confirm with and "Yes" is marked
Confirm with and "No" is marked
Finish by pressing (twice)
Reset of operation time after filter change can alternatively be made from
separate switch (see installation instructions “Electrical connections”).
Timer regulation
If the system is ventilating a commercial building, week timer operation might
be required to alternate between day and night operation (reduced
ventilation). See Installation instructions – “Commissioning”. “Night operation”
will appear in the display when the unit is running on reduced ventilation.
During "Night operation" override to “Normal operation” can be done from
separate switch. See Installation instructions – “Electrical connections”.
Choose operation time for override:
Turn the menu selector until "Service" is marked. Confirm
Turn the menu selector un til "Extended operation" is marked. Confirm
.
Confirm with . Number of minutes is displayed.
Turn the menu selector and choose operation time for override (10 to
240 min.). Confirm .
Finish by pressing (twice)
Home leave
Filter
Service Filter
periode
Service
Night operation
Filter periode
Reset: Yes
Service/Exten-
ded operatioon
Extended op.
Minutes: xxx
Time for filter
change x
Airflow
High/Norm/Low

Mai 2009 KLLA
10
1.) 2.) 3.)
4.)
Fig. 4
5.)
ACHTUNG (Fig. 4)
Zur Vermeidung von Stromstößen, Brand oder
sonstigen Beschädigungen, die durch
unsachgerechten Gebrauch oder Betrieb der Anlage
auftreten könnten, ist es wichtig, folgendes zu
beachten:
1.Die Anlage muß entsprechend der
Installationsanweisung aufgebaut werden.
2.Vor dem Warten oder Reinigen der Anlage diese
vom Stromnetz trennen.
3.Ein Wäschetrockner darf nicht unmittelbar am
Belüftungssystem angeschlossen werden.
4.Vor Inbetriebnahme des Systems sicherstellen,
daß die Filter richtig eingesetzt worden sind.
5.Die Wartung muß regelmäßig durchgeführt werden.
WARNING (Fig. 4)
In order to avoid electrical shock, fire or other
damage which might occur in connection with
faulty use and operation of the unit, it is important
to consider the following:
1.The system must be installed according to
installation instructions.
2.Insulate mains supply before service or
cleaning of the heat recovery unit.
3.Tumble dryer must not be connected directly to
the ventilation system.
4. Make sure that filters are mounted in their
place before running the system.
5. Maintenance must be performed according to
separate instructions.

Mai 2009 KLLA
11
1.)
Fig. 5
2.)

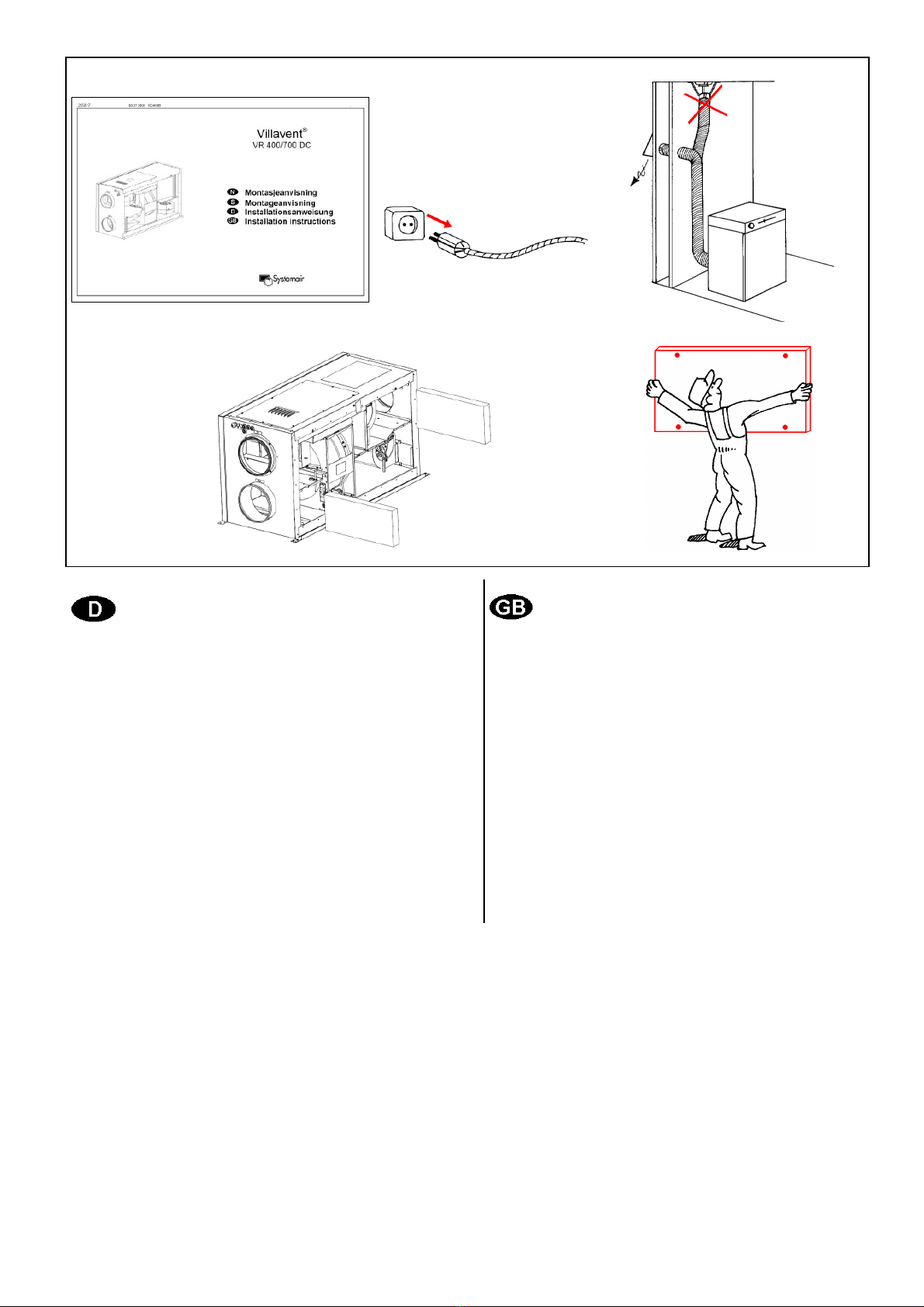

WARTUNG (Fig. 5)
Die Wartung des VR-400/700 sollte
normalerweise 3 - 4 mal pro Jahr vorgenommen
werden. Neben der allgemeinen Reinigung
sollte folgendes beachtet werden:
1. Auswechseln des Zu- und Abluftfilters
(sobald die Signalleuchte auf der
Steuerung leuchtet, ca. 1-2 mal pro Jahr,
bzw. nach Bedarf)
Die Taschenfilter können nicht gereinigt
werden, sondern müssen erneuert werden. Die
Filterstandzeit muß nach jedem Wechsel wieder
aktiviert werden: Drücken der Taste 13 (Fig. 3)
für ca. 5 sek. Die gelbe Leuchte (14) und eine
der grünen Leuchten (6,7 oder 8 - von der
gewählten Standzeit abhängig) blinken ein paar
mal auf.
Filterstandzeiten ändern
Abhängig vom Zustand des Filters kann es
nötig sein, den Wechselintervall zu ändern.
Siehe Montageanleitung ”Inbetriebnahme/
Grundienst.“.
Fragen Sie Ihren Lieferanten nach neuen Filtern
2. Wartung des Tauschers (alle 3 Jahre)
Fig. 6
Auch wenn die Wartung nach Punkt 1
durchgeführt wurde, kann sich Staub im
Tauscher ablagern. Deshalb ist für einen hohen
Wirkungsgrad von entscheidender Bedeutung,
den Tauscher ab und zu rauszuziehen und zu
reinigen. Dieser sollte in heißer Seifenlauge
gewaschen werden. Keine Reinigungsmittel
verwenden.
Achtung! Der Antriebsmotor für den Tauscher
darf keiner Feuchtigkeit ausgesetzt
werden.
MAINTENANCE (Fig. 5)
Maintenance of the VR-400/700 should
normally be performed 3 - 4 times a year.
Apart from general cleaning the following
should be observed:
1. Changing fresh air/extract filter (lamp
signal on control panel, 1-2 times per
year or as necessary)
The bag filters cannot be cleaned and must
be changed as necessary. Operation time
between filter changes must be re-set after
filter change. Press button 13 (fig. 3) for apx.
5 seconds. Yellow lamp (14) and one of the
green lamps (6, 7 or 8, depending on chosen
operation time) will flash for a few seconds.
Changing operation time between filter
changes
Depending on the condition of the filter, you
might need to change the operation time for
the filter. See Installation instructions -
"Commissioning".
Contact your supplier for new filter.
2. Checking the heat exchanger (every 3
years) Fig. 6
Even if the required maintenance in items 1
and 2 is carried out, dust will build up in the
exchanger block. It is therefore of vital
importance for the upkeep of a high
efficiency that the exchanger block is re-
moved from the unit and cleaned
periodically. Wash in hot soapy water. Do
not use detergent containing ammonia.
Note! Ensure that the rotor motor is not
exposed to moisture.

Mai 2009 KLLA
12
3.)
Fig. 6
4.) 5.) 6.)

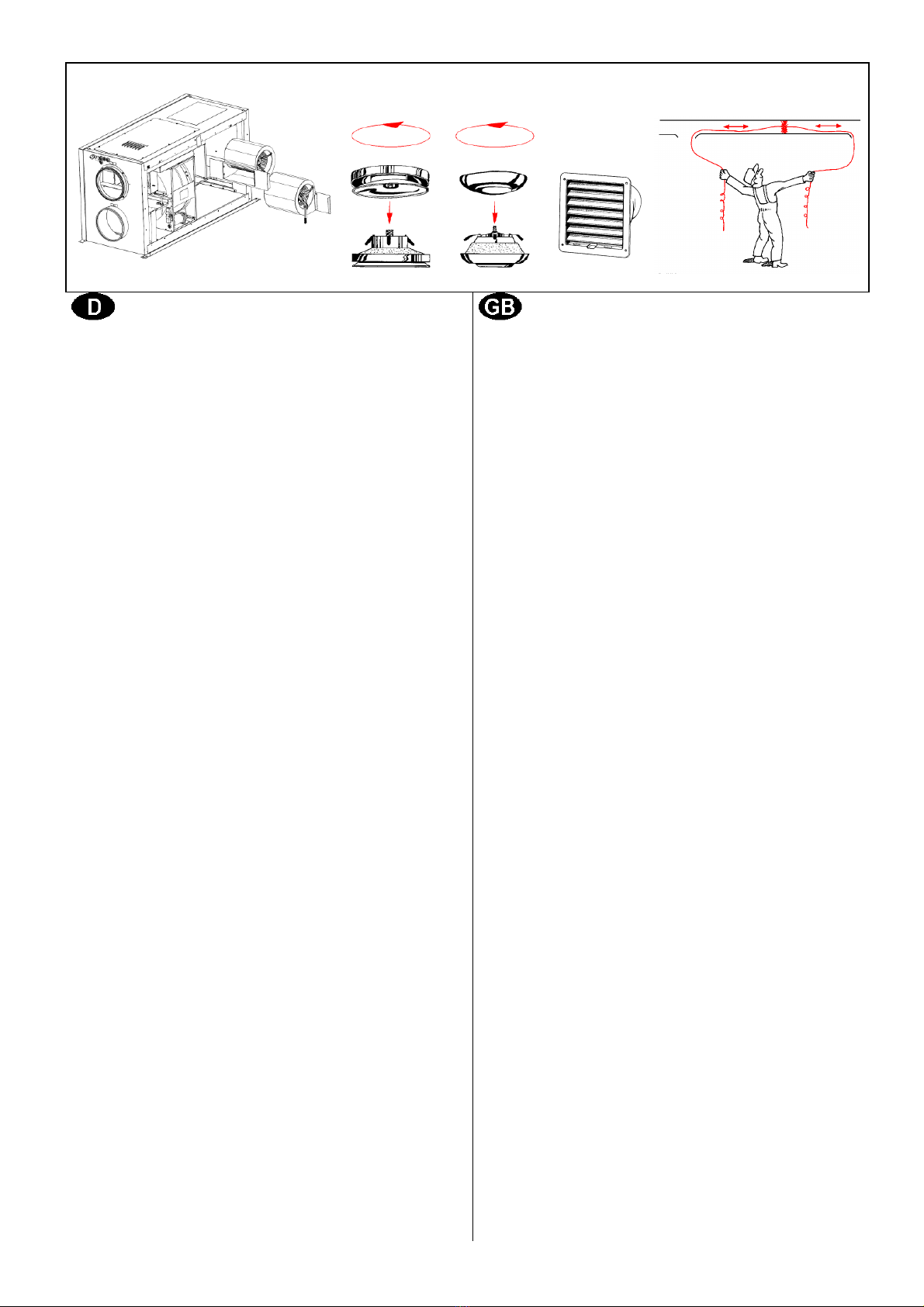

WARTUNG (Fig. 6)
3. Überprüfung der Gebläse (alle 3 Jahre)
Auch wenn die vorgeschriebene Wartung, wie
Auswechseln der Filter, durchgeführt wird, wird
sich dennoch Staub und Fett langsam in den
Gebläsen (4 und 5) ansammeln und die
Leistung mindern.
Die Gebläse lassen sich mit einem weichen
Tuch oder Pinsel reinigen. Kein Wasser
verwenden! Zur Beseitigung von Fett hat sich
Brennspiritus bewährt. Vor Wiedereinbau gut
trocknen lassen.
4. Reinigung der Abluftventile und
Luftauslässe (sofern erforderlich)
Das System versorgt Ihr Heim mit Frischluft und
zieht die verbrauchte Innenluft über das Kanal-
system mit Ventilen ab. Luftauslässe und
Abluftventile befinden sich in den Decken bzw.
Wänden von Schlaf- und Wohnzimmern,
Naßzellen, WC usw. Luftauslässe und Ventile
ausbauen und nach Bedarf in heißer
Seifenlauge abspülen. (Luftauslässe und
Abluftventile dürfen nicht vertauscht werden).
5. Wartung des Ansaugstutzen (1-2 mal pro
Jahr)
Rückstände und Schmutz können das Ansaug-
gitter der Außenluft verstopfen und die
Luftleistung des Gerätes verringern. Überprüfen
sie den Zustand des Ansauges , und Reinigen
Sie ihn nach Bedarf. Ansaug: Je nach Aus-
führung handelt es sich um eine Dachhaube
oder ein Wandgitter.
6. Überprüfung des Luftkanalsystems (alle
5 Jahre)
Auch bei Durchführung der erforderlichen Wart-
ung, wie Auswechseln der Filter, werden sich
Fettablagerungen im Kanalsystem aufbauen
und die Leistung mindern. Folglich sollten die
Kanalläufe nach Bedarf gereinigt bzw.
ausgewechselt werden. Stahlkanäle lassen sich
MAINTENANCE (Fig. 6)
3. Checking the fans (every 3 years)
Even if the required maintenance, such as
changing of filters is carried out, dust and
grease may slowly build up inside the fans (4
and 5). This will reduce the efficiency.
The fans may be cleaned with a cloth or a soft
brush. Do not use water. White spirit can be
used to remove obstinate settlements. Allow
to dry properly before remounting.
4. Cleaning extract louvers and inlet
diffusers (as necessary)
The system supplies fresh air to your home
and extracts the used indoor air via the duct
system and diffusers/louvers. Diffusers and
louvers are mounted in ceilings/walls in
bedrooms, living room, wetrooms, WC etc.
Remove diffusers and louvers and wash in hot
soapy water as required. (Diffusers/ louvers
must not be exchanged).
5. Checking the fresh air intake (at least
twice a year)
Leaves and pollution could plug up the air
intake grille and reduce the capacity. Check
the air intake grille, and clean as necessary.
6. Checking the duct system (every 5
years)
Dust and grease settlements may, even if
required maintenance such as changing of
filters is being carried out, build up in the duct
system. This will reduce the efficiency of the
installation. The duct runs should therefore be
cleaned/ changed when necessary. Steel

Mai 2009 KLLA
13
reinigen durch Entlangziehen einer mit
Seifenlauge getränkten Bürste durch den
Kanal, und zwar über die Diffuser- und
Ventilöffnungen, oder über besondere
Kontrollklappen im Kanalsystem (sofern
vorgesehen).
ACHTUNG! Zusätzlich muss die Dachhaube
einmal jährlich überprüft und falls
notwendig, gereinigt werden.
ducts can be cleaned by pulling a brush
soaked in hot soapy water, through the duct
via diffuser/ louver openings or special
inspection hatches in the duct system (if
fitted).
NOTE! In addition roof cowl must be
checked once a year and cleaned as
necessary.
VR 400 DC Fig. 7
VR 700 DC
FEHLERSUCHE (Fig. 7)
Bei auftretenden Fehlern bitte erst folgendende
Kontrollen durchführen. Kundendienst erst ver-
ständigen, wenn sich Fehler nicht beheben läßt.
1. Gebläse läuft (laufen) nicht an
Prüfen ob die Sicherungen in Ordnung sind, alle Stecker
Kontakt haben und ob alle Stecker
(Netz/Gebläsestecker) richtig eingesteckt sind.
2. Verminderte Luftströmung
a) Prüfen Sie die Einstellung an der Steuerung
b) Filterwechsel vergessen?
c) Reinigen der Auslässe/Ventile nötig?
d) Reinigen der Ventilatoren u. Wärmetauscher?
e) Ansauggitter verstopft?
f) Kanalsystem. Prüfen Sie die sichtbaren Teile des
Kanalnetzes nach Schäden oder Verunreinigungen.
g) Prüfen Sie ob alle Auslässe/Ventile offen sind bzw.
der Öffnungsquerschnitt verringert wurde.
3. Das Gerät kann nicht mehr gesteuert werden
(Steuerung hängt)
Rücksetzen (Reset) der Einstellungen durch ziehen des
Netzsteckers für 20-30 sek.
4. Kalte Zuluft
a) prüfen Sie die eingestellte Zulufttemp. an der
Steuerung.
b) Prüfen Sie, ob der Brandschutzthermostat ausgelöst
hat. Wenn ja drücken Sie Taste "I" im Gerät (fig 7).
c) Prüfen Sie, ob der Abluftfilter verschmutzt ist.
d) Prüfen Sie, ob sich der Tauscher dreht.
5. Lärm oder Schwingungen
a) Gebläse reinigen.
b) Überprüfen ob die Gebläseschrauben fest
angezogen sind.
TROUBLESHOOTING (Fig. 7)
Should problems occur, please check or correct the
items below before calling your service representative.
1. Fan(s) do not start
Check that all fuses and plugs are connected (mains
supply and fan plugs).
2. Reduced airflow
a) Check setting of airflow on control panel.
b) Change of filter required?
c) Cleaning of diffusers/louvers required?
d) Cleaning of fans/exchanger block required?
e) Is roof unit/air intake clogged?
f) Duct system. Check visible duct runs for damage
and/or build-up of dust/pollution.
g) Check diffuser/louver openings.
3. The unit cannot be controlled (control
functions are stuck)
Re-set control functions by pulling out the plug for 20-
30 seconds.
4. Cold supply air
a) Check set supply air temperature on the control
panel.
b) Check if fire thermostat is still alert. If necessary,
reset by pressing the red button "I" in the unit (fig
7).
c) Check if the extract filter must be changed.
d) Check that the heat exchanger is rotating
5. Noise/ vibrations
a) Clean fan impellers.
b) Pull the fans out and check that screws holding the
fans are tightened.

Mai 2009 KLLA
14
6. Störung
Eine Störung wird im Klartext angezeift und mit einem
Warndreieck im Display. Drehe Wählscheibe zum
Warndreieck und drücke 2x Bestätigen. Hier eine
Alarmübersicht:
Fan N Pb Fail N N = kein alarm Y = Yes
Em T N Temp N
Rot N Filter N
Fan Y = Defect Ventilator.
Achtung! Beide Ventilatoren stehen!
Em T Y = Nachheizregister durch Brandschutz-
thermostatausgeschaltet. (reset siehe fig.7)
Rot Y = unbeabsichtigter Rotor stop (Riemen defekt,
defekter Motor)
Pb Fail Y
= Defektes Heizregister oder defektes Leistungs
teil (PCU-PB)
Temp Y = Kurzschluß oder Bruch eines Sensors
Filter Y = Filterstandzeit überschritten. Siehe
“Filterwechsel” auf Seite 11
Drücke 2x “zurück” um ins Bedienermenu zurück zu
kehren.
6. Alarms
Error is warned with text and warning triangle in the
display. Turn menu selector to the warning triangle
and press 2x confirm. An alarm survey is shown:
Fan N Pb Fail N N = No alarm Y = Yes
Em T N Temp N
Rot N Filter N
Fan Y = Defect fan motor.
Note! Both fans will stop
Em T Y = Re-heater switched off by emergency
thermostat (for reset, see fig. 7)
Rot Y = Unintended rotor stop (belt breakage,
defective motor)
Pb Fail Y = Defect re-heater or defect power board
(PCU-PB)
Temp Y = Short circuit or breach in sensor(s)
Filter Y = Exceeded filter (operation) time. See
“Change filter” on page 11
Press 2x “Back” to return to user menu.

Mai 2009 KLLA
15
KUNDENDIENST
Bevor Sie den Kundendienst anrufen, notieren
Sie sich die techn. Daten vom Typenschild
des Gerätes hier auf diese Seite.
SERVICE
Before calling your service representative,
make a note of the specification and
production number from the data plate on the
unit, behind the inspection hatch.
Systemair GmbH
Seehöfer Straße 45
97944 Boxberg
Tel.: [phone]
Fax.: [phone]
[email protected]
www.systemair.de

Mai 2009 KLLA
16
