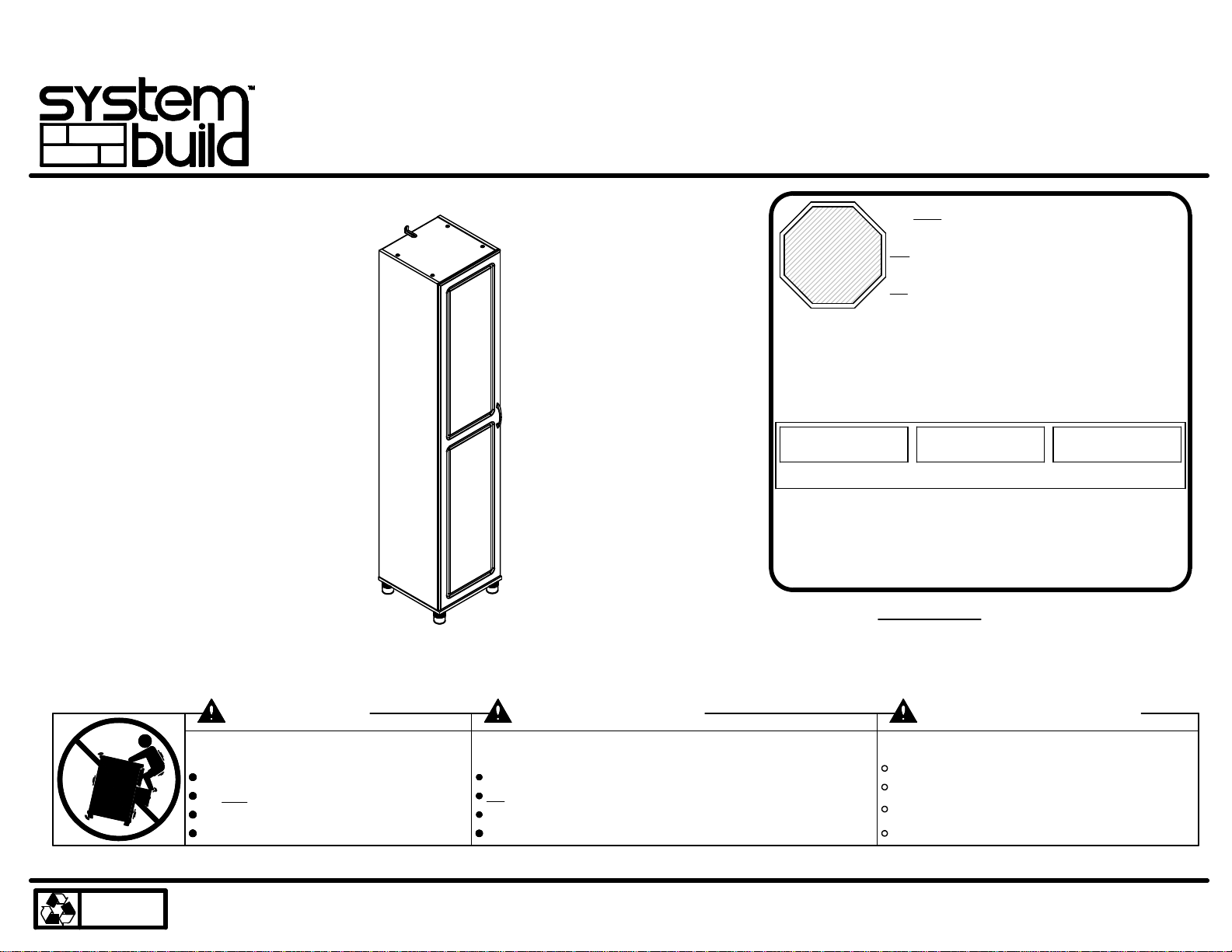

System Build 7360414COM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.SYSTEMBUILD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B347360414COM0
7360414COM
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B347360414COM0
3 /12
www.systembuild.com
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
37360056011
right panel
panel derecho
panneau droit
37360056021
top
parte superior
panneau supérieur
37360056030
back panel
panel trasero
panneau arriere
K73605600
AB
CE
F
shelf
estante
étagère
37360056050
3 shelves
3 estantes
3 étagères
37360056060 door
puerta
porte
37360414070
bottom shelf
estante de fondo
tablette inférieure
37360056040
x733
#A21110
nail
clavo
clou
G
H
#A89210
door pad
cojin de la puerta
coussin de parte
x
94
#A243056
cam cover
cubierta de la
leva
couvre-came
10 x 1
D
x
#A22570
cam lock
cerradura de leva
serrure de came
18
x
cam bolt
#A22510
perno de leva
boulon de came
28
This piece is paperboard
construction. It is not made
from wood but is required for the
assembly of your unit.
Esto pedazo son la construcción
del cartón.
Ello no son hecho de madera,
pero se requlere
para la asamblea de su unidad.
Ces peèce sont de construction
en carton.
Alle ne sont pas fabriquées de
bois, mais nécessaires
pour l'assemblage de votre
meuble.
x
#A17400
8-32 x 7/8" bolt
tornillo 7/8"
vis 7/8"
62
x
54
#A12930
1-1/8" pan head
1-1/8" cabeza redondo
1-1/8" vis
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
44
x
38
#A12420
5/8" pan head
cabeza redondo 5/8"
vis 5/8"
x
#A80250
shelf support
soporte de tablero
support de la tablette
812

B347360414COM0
4 /12
www.systembuild.com
PARTS - PIEZAS - PIECES
#A65700
hinge
bisagra
charnière
#A24935
hole plug
enchufe del agujero
bouchon
11 x 6
x
14 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurité
14b
14c
14d
14a
x 3
15
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
x
12 1
#A52395
handle
manija
poignée
x
13 4
#A44145
adjustable foot
pie ajustable
patte réglable

1
B347360414COM0
5 /12
www.systembuild.com
NOTE: The hinges can be mounted on either the left panel or right panel, depending on which way you want the door to open (right or left).
Shown is for the hinges to be mounted on the left panel.
NOTA: Las bisagras se pueden montar en el panel izquierdo o el panel derecho, dependiendo la manera que usted quisiera que la puerta se abriera
(derecho o izquierdo). Se muestra para que las bisagras sean montadas en el panel izquierdo.
NOTE:Lescharnièrespeuventêtremontéessurlepanneaugaucheoulepanneaudroit,selonlafaçondontvousvoulezquelaporteouvre(droiteou
gauche).L'illustrationmontrelescharnièresmontéessurlepanneaugauche.
A
B
611
x
15 x 6
11
11
11
15
2
2
hinge arm
brazo de la bisagra
bras de la charnière
hinge plate
placa de la bisagra
plaque de charnière press to release hinge plate.
presione para lanzar la placa de la bisagra.
Pressez pour dégager la plaque de charmière
Separate hinges by depressing end of hinge and removing the hinge plate from the hinge arm.
Separe las bisagras presionando el extremo de la bisagra y quitando la placa de la bisagra del
brazo de la bisagra.
Séparezlescharnièresendesserrantl'extrémitédelacharnièreeten
enlevantlaplaquedecharnièredubrasdelacharnière.
x
28

2
B347360414COM0
6 /12
www.systembuild.com

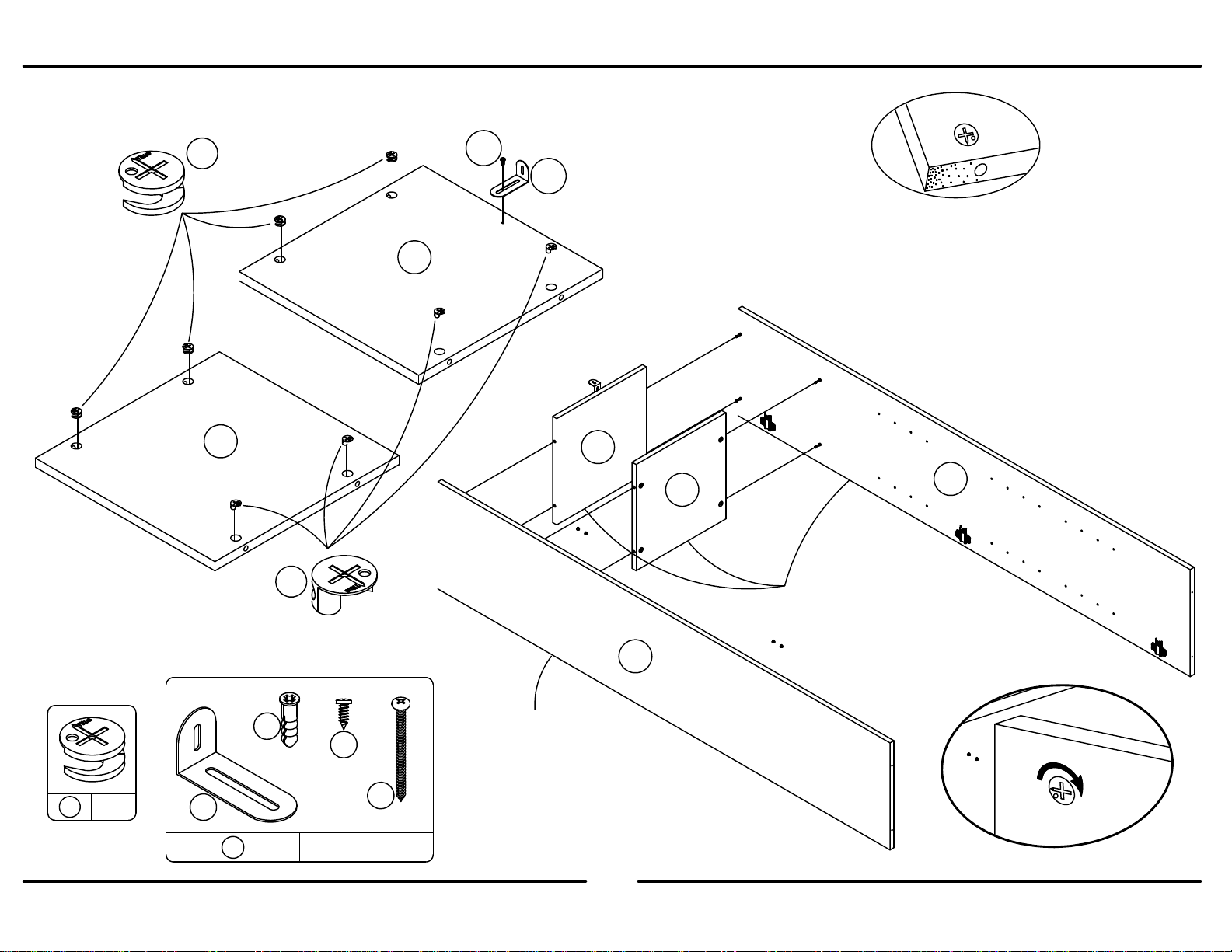

C
C
B
A
14a
14b 14c
14d
x
14 1
14a
14c
1
1finished edge
borde acabado
bord fini
finished edge
borde acabado
bord fini
E
E
x 18
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Titus

3
B347360414COM0
7 /12
www.systembuild.com
finished edge
borde acabado
bord fini
5x 4
5
3x 8
3 3
13
4
x 4
4
A
B

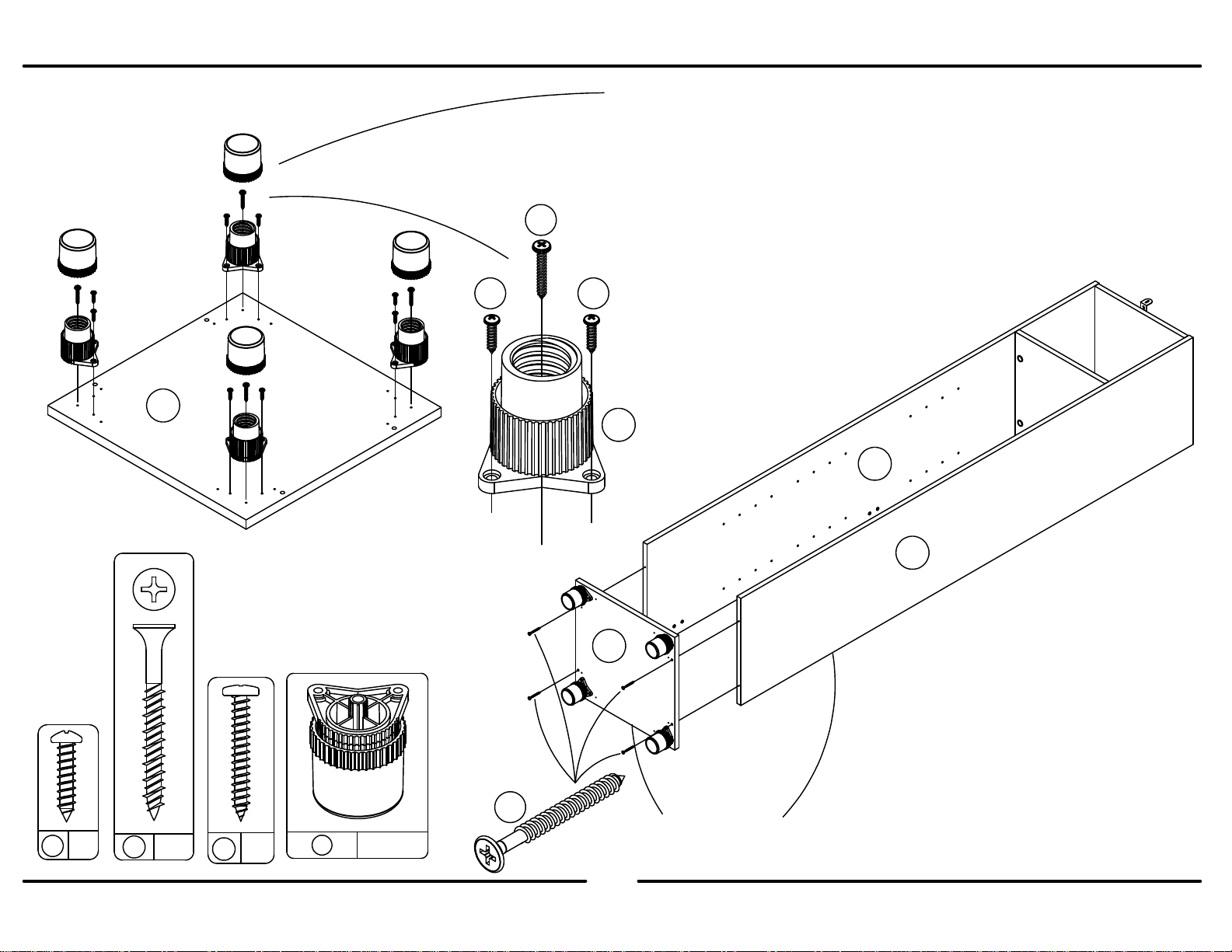

Unscrew the two piece foot as shown. After top part of foot is attached to bottom
shelf, screw on bottom part of foot. Be sure all four feet are level with each other.
Desatornille el pie de dos piezas como se muestra. Despuéw de que la parte
superior del pie se una al estante inferior, atornille en la parte inferior del pie. Esté
weguro que los cuatro son nivelados el uno con el otro.
Dévissez la patte en deux parties comme montré. Après avoir fixé la partie
supérieure de la patte à la tablette inférieure, vissez la partie inférieure de la patte.
Assurez-vous que les quatre pattes sont au niveau entre elles.
D
D
x
13 4

4
B347360414COM0
8 /12
www.systembuild.com

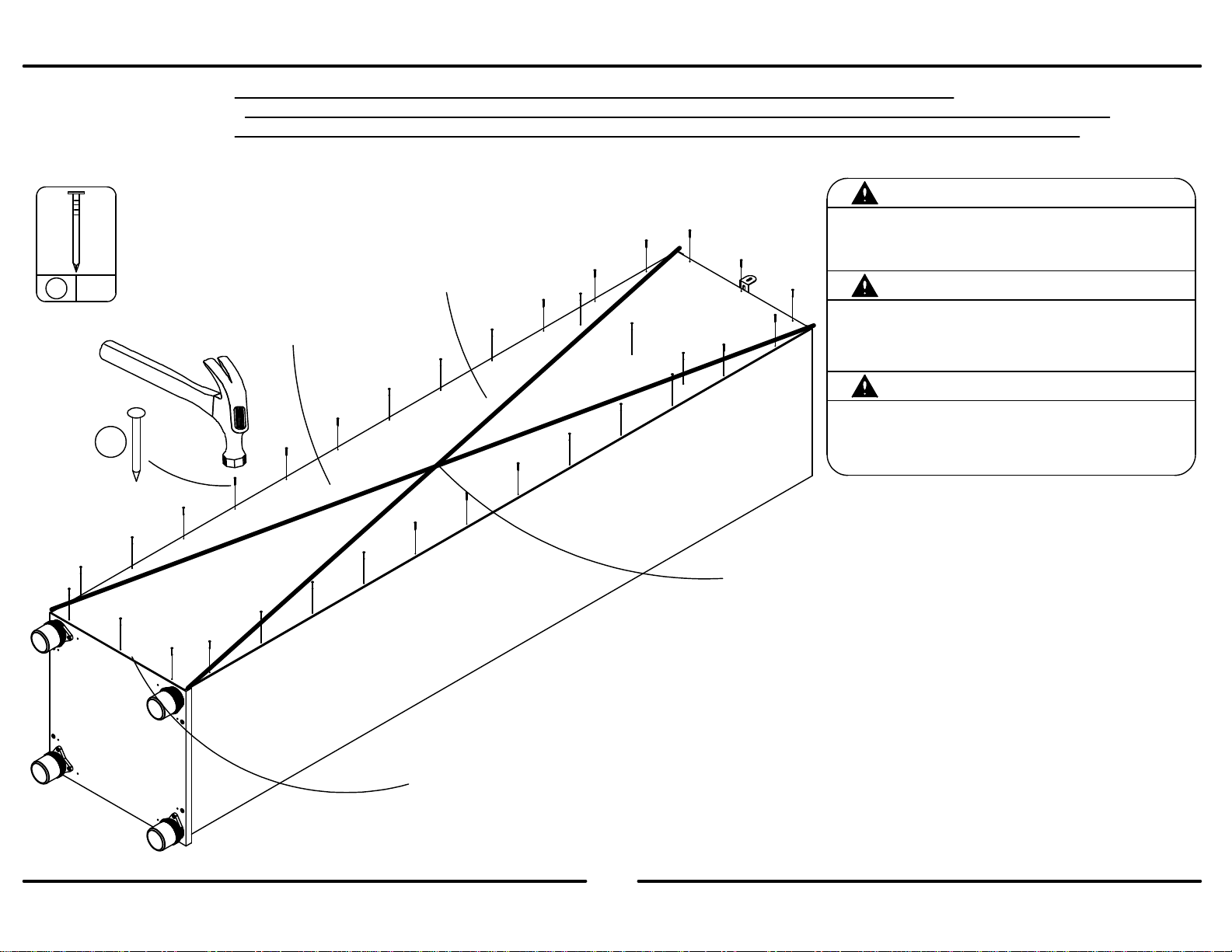

Flush the edge of the back panel with the bottom edge of the bottom shelf.
Align squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee
en ángulo recto y clave derecho dentro o en los bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette
inférieure. Alignez à égalité et enfoncez les clous perpendiculairement dans les
bords arrière.
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
raw surface
superficie cruda
surface crue
7x33
7
back panel
panel trasero
panneau arriere
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se
muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme
montré.

5
B347360414COM0
9 /12
www.systembuild.com
8
8
8Option 1;
Securely screw (14d) into solid area of the wall as
shown.
Opción 1;
Firmemente el tornillo (14d) en el área sólida de la
pared como mostrado.
L'option 1;
Solidement vis (14d) dans région solide du mur comme
montré.
Option 2:
Drill a 3/16" diameter hole (5mm) in the wallboard. Tap the
wall anchor(14b) into the hole until it is flush. Fasten the wall
bracket (14a) to the wall anchor (14b) with the screw (14d).
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm) en la pared.
Golpea la ancla de pared (14b) en el agujero hasta que sea
parejo. Abroche la escuadra de pared (14a) al la ancla de la
pared (14b) con el tornillo (14d).
Option 2:
Percez un trou de 3/16" de diamètre (5 mm) dans le mur.
Enfoncez l'ancrage mural (14b) dans le trou jusqu'à ce qu'il
soit à égalité avec le mur. Fixez le support mural (14a) à
l'ancrage mural (14b) avec la vis (14d).
stud
montante
planche
wallboard
muro
mur
hole
agujero
trou
14b 14c
14a
x
14 1
14d 14b
F
F
F
x
812
14d

6
B347360414COM0
10 /12
www.systembuild.com
15
15
15
x62
x 3
A
12 6
1st
2nd
hook
gancho
crochet
GG
x
12 1

7
B347360414COM0
11 /12
www.systembuild.com

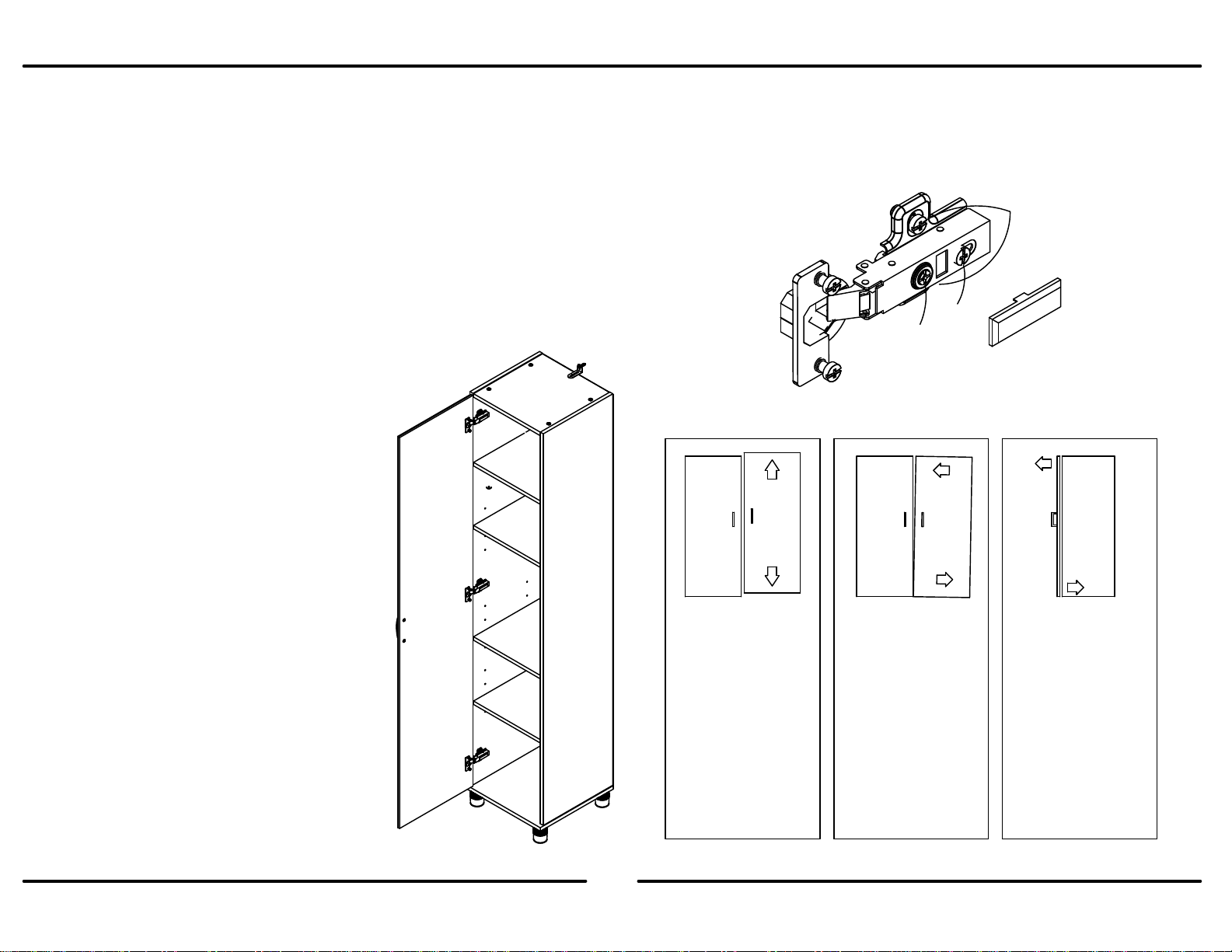

Loosen screw C
Adjust door.
Tighten screw C
*side view
Suelte el tornillo C
Acomode la puerta.
Ajuste el tornillo C
*la vista lateral
Défaites le vis C
Ajustez la porte.
Serrez le vis C
*le côté envisagent
Loosen screw C
Turn screw B to
move door.
Tighten screw C
Suelte el tornillo C
Dévuelta el tornillo B
para mover la puerta.
Ajuste el tornillo C
Défaites le vis C
Le vis du tour B
déplacer la porte.
Serrez le vis C
Loosen screw A
Adjust door.
Tighten screw A
Suelte el tornillo A
Acomode la puerta.
Ajuste el tornillo A
Défaites le vis A
Ajustez la porte.
Serrez le vis A
A
BC
To adjust the doors, remove the cover on the back of the hinge arm to expose the two adjusting screws.
To adjust the doors up and down, loosen the hinge plate screws. Move the door the direction needed and
retighten the screws on the hinge plates.
To adjust the doors sideways, turn the large adjustment screw on the hinge arm clockwise or counter
clockwise, depending on the sideway direction needed. The small adjustment screw needs to be loosend or
tightened in conjunction with the larger screw.
Para ajustar las puertas, quite la cubierta en la parte posterior del brazo de la bisagra para exponer los
dos tornillos y ajustarlos.
Para ajustar las puertas hacia arriba y hacia abajo, afloje los tornillos de la placa de la bisagra. Mueva la
puerta la dirección necesaria y vuelva a apretar los tornillos en las placas de la bisagra.
Para ajustar las puertas de lado, dé vuelta al tornillo de ajuste grande (B) en el brazo de la bisagra a la
derecha o al revés a la derecha, dependiendo de la dirección del lado necesario. El pequeño tornillo de
ajuste (C) necesita ser aflojado o ser apretado conjuntamente con el tornillo más grande (B).
Pourajusterlesportes,retirezlecouvercleau
dosdubrasdelacharnièrepourexposerles
deuxvisderéglage.
Pourajusterlesportesverslehautoulebas,
desserrezlesvisdelaplaquedecharnière.
Déplacezlaportedansladirectionquevous
désirezetresserrezlesvissurlesplaquesde
charnière.
Pourajusterlesportessurlecôté,faites
tournerlavisderéglagelarge(B)surlebrasde
charnièredanslesensdesaiguillesd'une
montreoudanslesenscontraireauxaiguilles
d'unemontre,selonladirectionnécessaire.La
petitevisderéglage(C)doitêtredesserréeou
serréeenconjonctionaveclavislarge(B).
hinge cover
bisagra de la cubierta
couvre-charnière

8
B347360414COM0
12 /12
www.systembuild.com
This unit has been designed to
support the maximum loads
shown. Exceeding these load
limits could cause sagging,
instability, product collapse,
and/or serious injury.
Esta unidad ha sido diseñada
para soportar la carga máxima
anotada. El exceder estos
límites puede causar
inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour
supporter les charges
maximales indiquées. En
excédant ces limites de charge,
le meuble pourrait devenir
instable, s’effondrer, et/ou
causer des blessures graves.
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
10
910
10
x
94
0 lbs.
0 kg.
40 lbs.
18.1 kg.
35 lbs.
15.8 kg.
50 lbs.
22.7 kg.
x 2
E
CertificateofConformity
1.ThiscertificateappliestotheDorelHome
Furnishings,Inc.productidentifiedbythis
instructionmanual.

2.Thiscertificateappliestocomplianceof
thisproductwiththeCPSCBanon
Lead‐ContainingPaint(16CFR1303).

3.Thisproductisdistributedby:
DorelHomeFurnishings,Inc.
410EastFirstStreetSouth
WrightCity,MO63390
636‐745‐3351

4.SiteofManufacture:
□TiffinOH

5.Seefrontpageofinstructionmanualfor
dateofmanufacture.

