System Build 7922414COM User manual

7922414COM
36" STORAGE CABINET
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
B347922414COM0
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
WARNING
For the latest information on SystemBuild products
follow us at Ameriwood Home
Tube
You
Date of Purchase ___ / ___ / ___
Lot Number:
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-866-452-4081 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.systembuild.com
Assembly Difficulty Meter
Easy Tough

Contact Us!
Helpful Hints
2
systembuild.com
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-866-452-4081
Monday-Friday
9am - 5pm CST
Visit systembuild.com to view the
limited warranty valid in the U.S. and Canada.
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
Tube
You
Tube
You
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 1 HOUR

3
systembuild.com

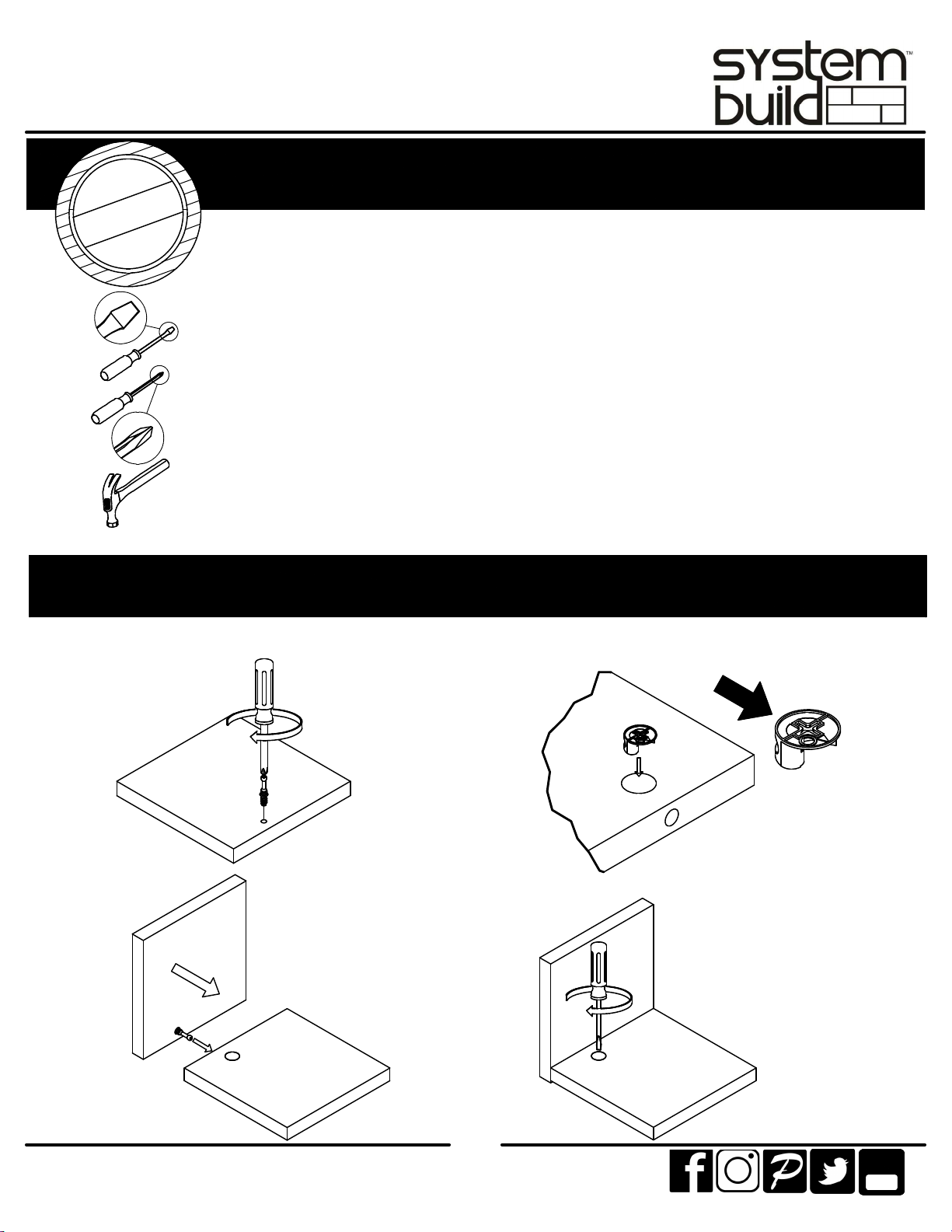

Before You Start
P
Quick
Tip
Assembly
P
P
P
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P

4
systembuild.com

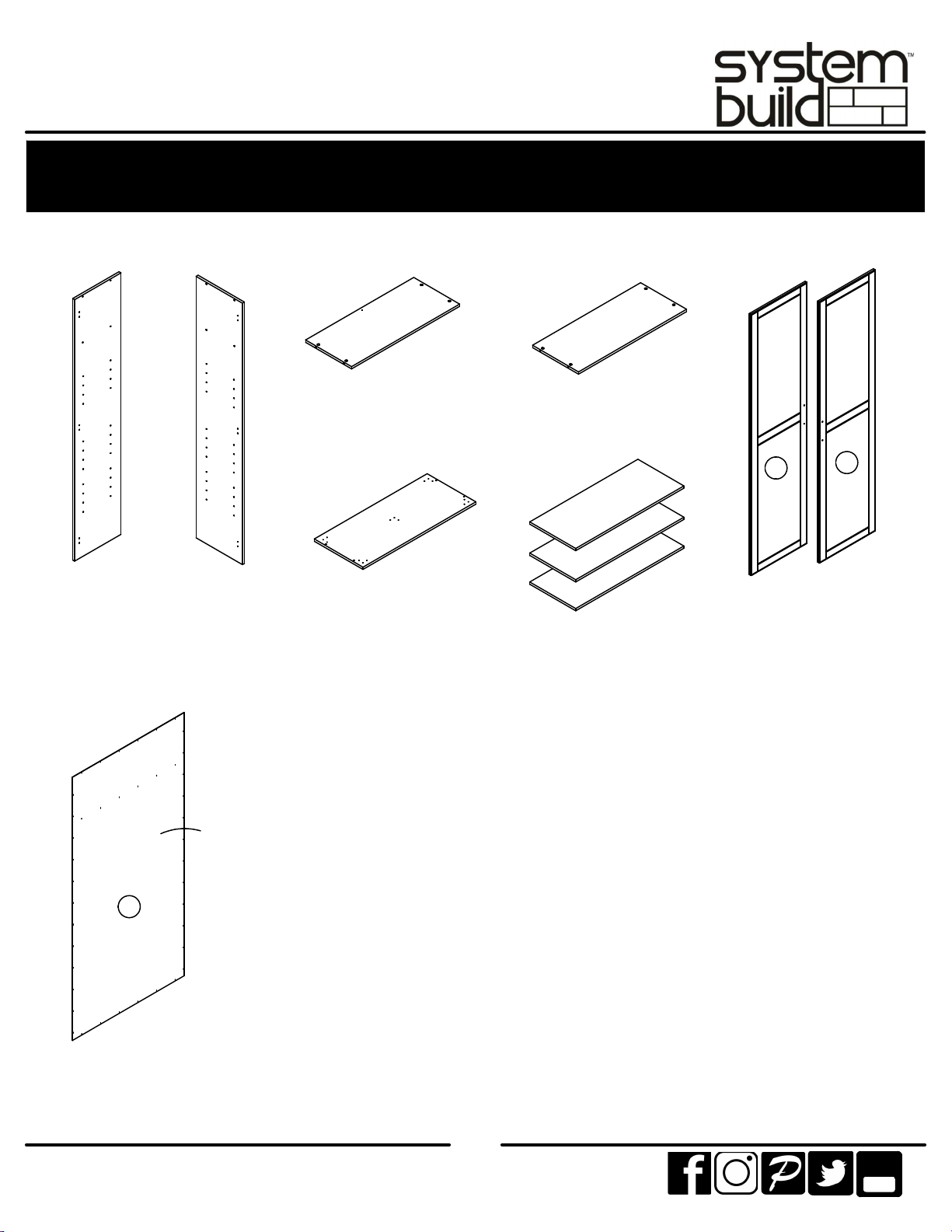

Board Identification
Not actual size
Tube
You
This piece is paperboard construction.
it is not made from wood, but is
required for the assembly of your unit.
Esta pieza son cartulina de
construction.
No se hacen de la madera, pero son
necesaria para el montaje de la unidad.
Ces pièce sont construction de carton.
Ils ne sont pas faltes de bols, mals sont
requis pour le montage de votre
appareil.
left panel
panel izquierdo
panneau gauche
37360056011
right panel
panel derecho
panneau droit
37360056021
bottom
fondo
fond
37363056041
top
cime
dessus
37363056030
shelf
estante
étagère
37363056050
3 adjustable shelves
3 estantes ajustables
3 tablette ajustables
37363056060
G
G
2 doors
2 puertas
2 portes
37922414070
H
back panel
panel trasero
panneau arriere
K73635601

5
systembuild.com

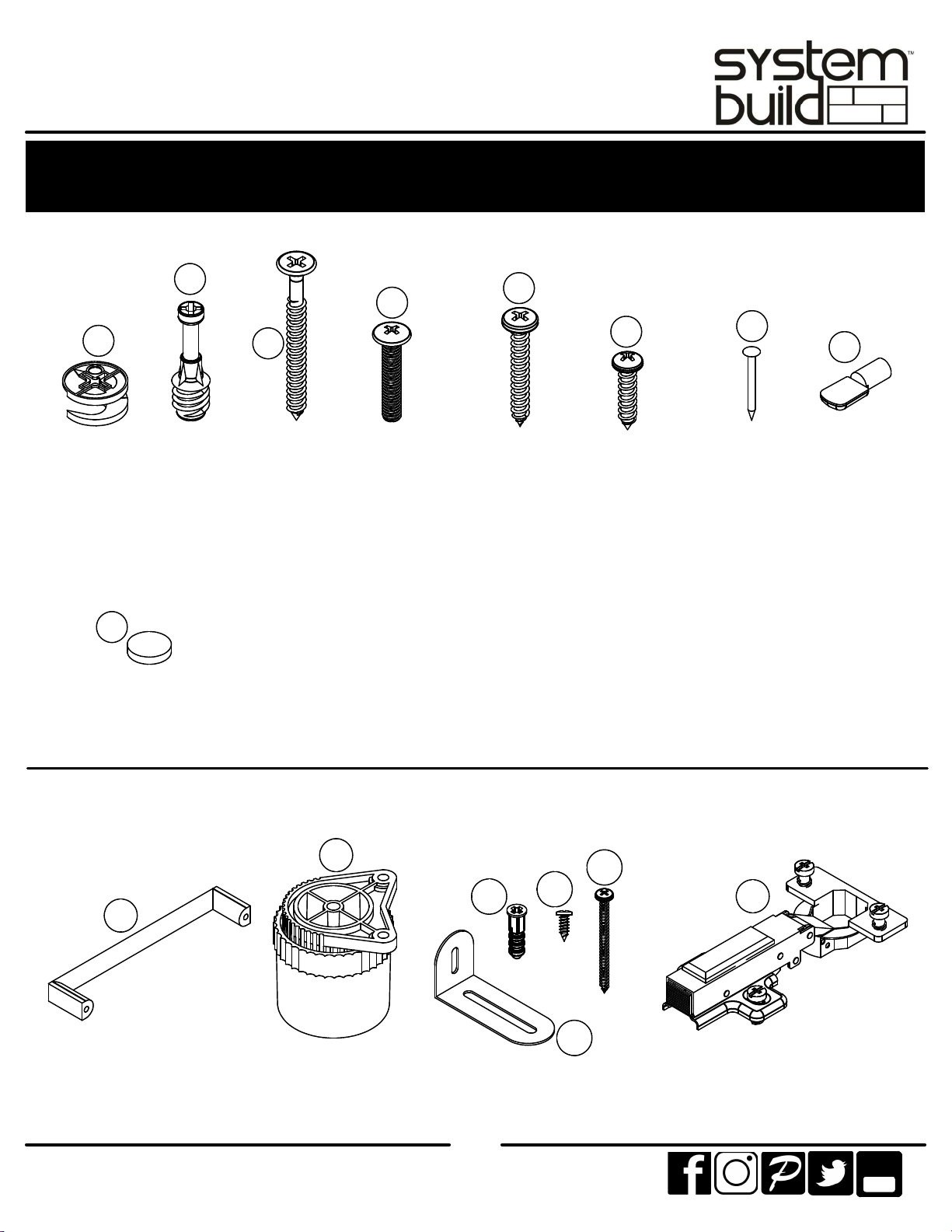

Part List
Not Actual Size
Tube
You
(x8)
#A22620
cam lock
1
(x8)
#A22610
cam bolt
2
(x4)
#A13410
1-3/4"
flat head
(x4)
#A17400
machine
screw
(x5)
#A12930
1-1/8" screw
(x10)
#A12420
#8 x 5/8"
screw
(x42)
#A21110
nail
(x12)
#A80250
shelf
support
3
45
678
(x4)
#A89210
rubber bumper
9
(x2)
#A50395
pull
10
(x5)
#A44145
adjustable
foot
11
12a
12b 12c 12d
(x1)
#A84050
safety bracket kit
(x6)
#A65700
hinge
13

6
systembuild.com

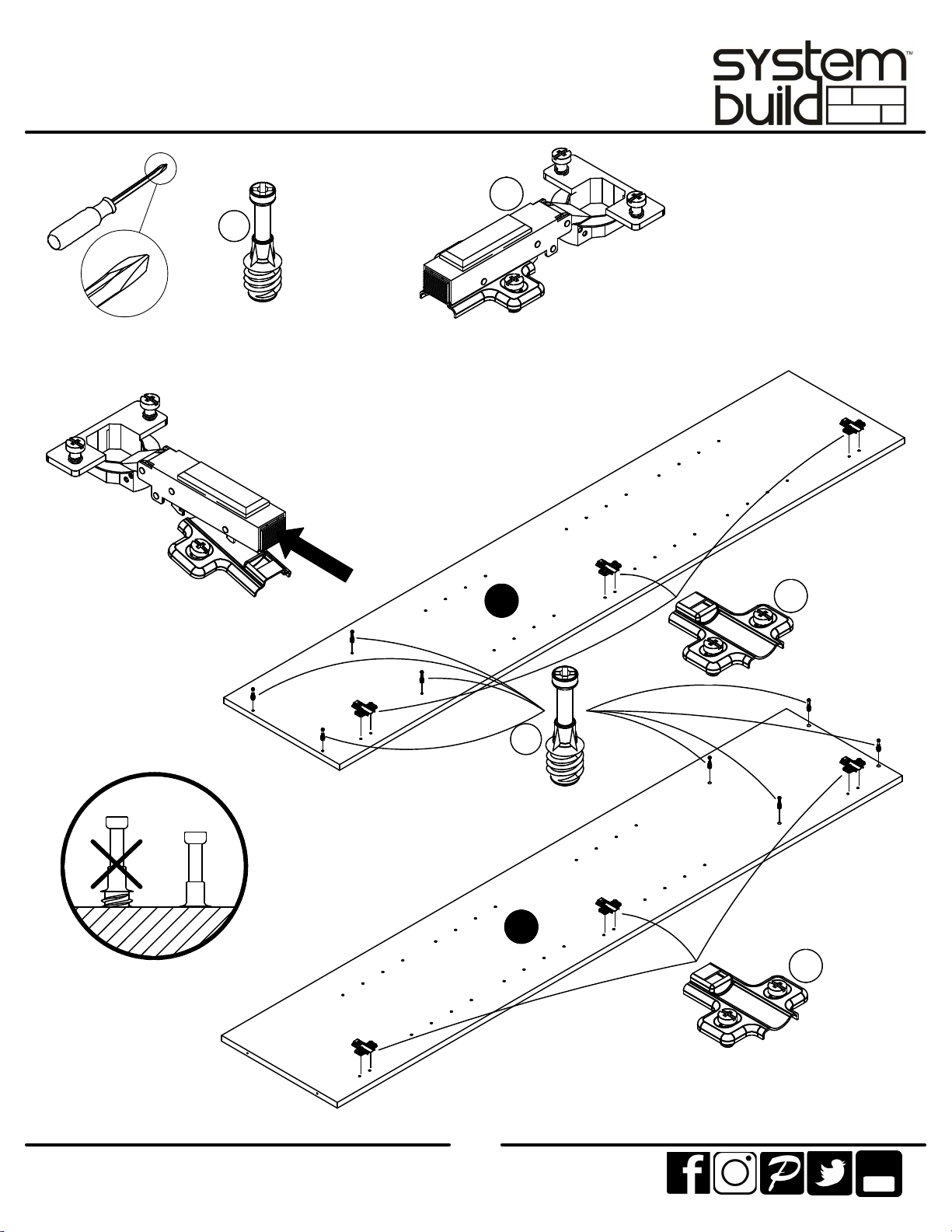

STEP1
Tube
You
(x8)
#A22610
* raw edges are shaded
Serparate hinges by depressing end of hinge and removing the hinge plate from the hinge arm.
2
2
(x6)
#A65700
13
13
13
A
B
hinge plate
placa de la bisagra
plaque de charnière
Press to release hinge plate.
Presione para lanzar la placa
de la bisagra.
Pressez pour dégager la
plaque de charmière

7
systembuild.com

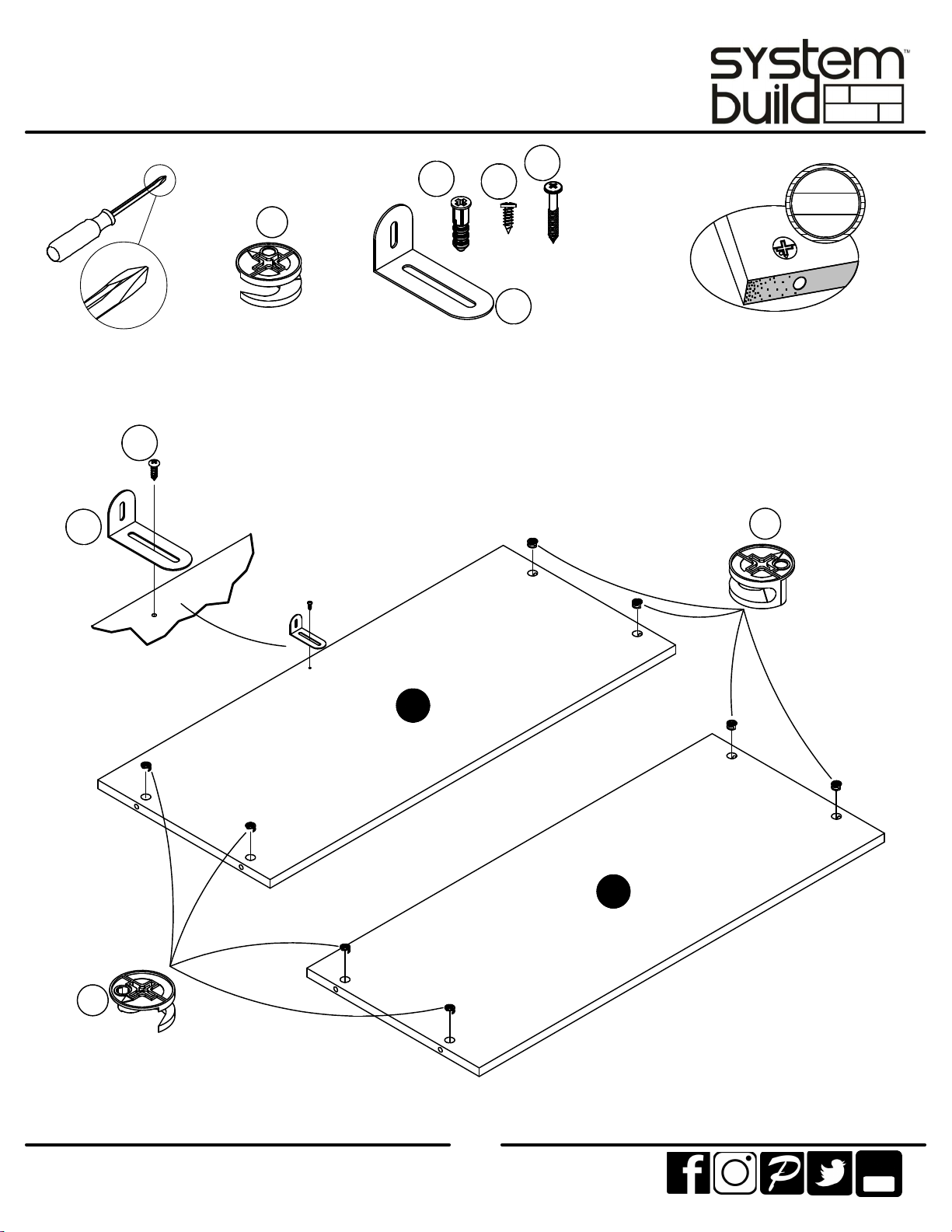

STEP2
Tube
You
1
C
E
12b
12a
12c 12d
(x1)
#A84050
(x8)
#A22620
1
1
12a
12c
Proper orientation of CAM LOCK
Tip
Assembly
Quick

8
systembuild.com

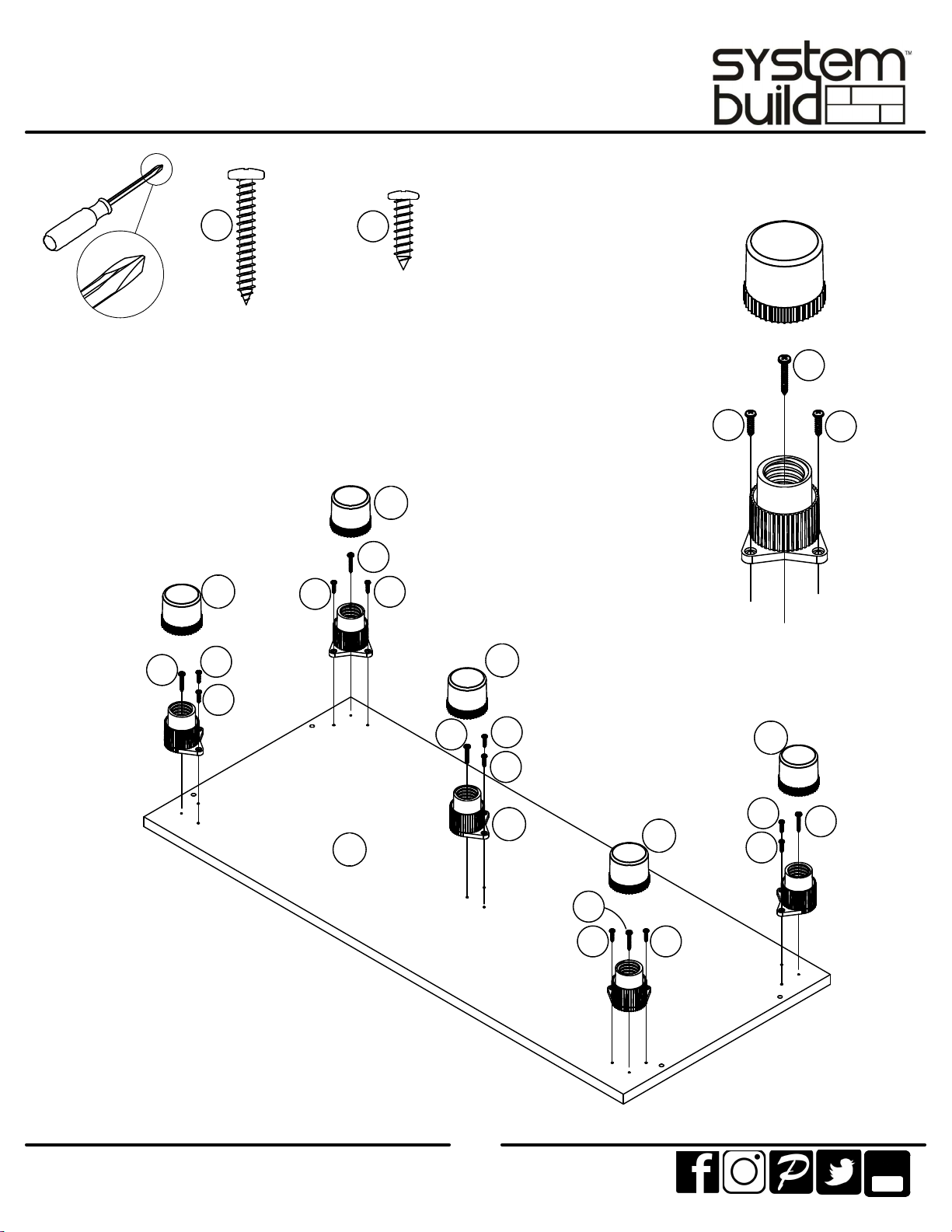

STEP3
6
6
5
12
12
12
12
12
6
6
66
6
6
6
6
5
5
5
5
12
D
6
6
5
Unscrew the two piece foot as shown. After top part of
foot is attached to bottom shelf, screw on bottom part of
foot. Be sure all four feet are level with each other.
(x5)
#A12930
(x10)
#A12420
56
Tube
You

9
systembuild.com
STEP4
D
finished edge
borde acabado
bord fini
finished edge
borde acabado
bord fini
3
(x4)
#A13410
* raw edges are shaded
A
A
B
B
3
C
C
E
E
Tube
You
UNLOCKLOCK
APRETAR
DESAPRETAR

10
systembuild.com
STEP5
7
IMPORTANT! THE BACK PANEL IS A STRUCTURAL
PART OF THIS UNIT AND MUST BE INSTALLED
PROPERLY.
Assure that the unit is square.
Distance from corner to corner must be
equal as shown.
Flush the edge of the back panel with the
bottom edge of the bottom shelf. Align
squarely and nail straight through into
back edges.
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
7
(x42)
#A21110
Tube
You
back panel
panel trasero
panneau arriere
raw surface
superficie cruda
surface crue

11
systembuild.com

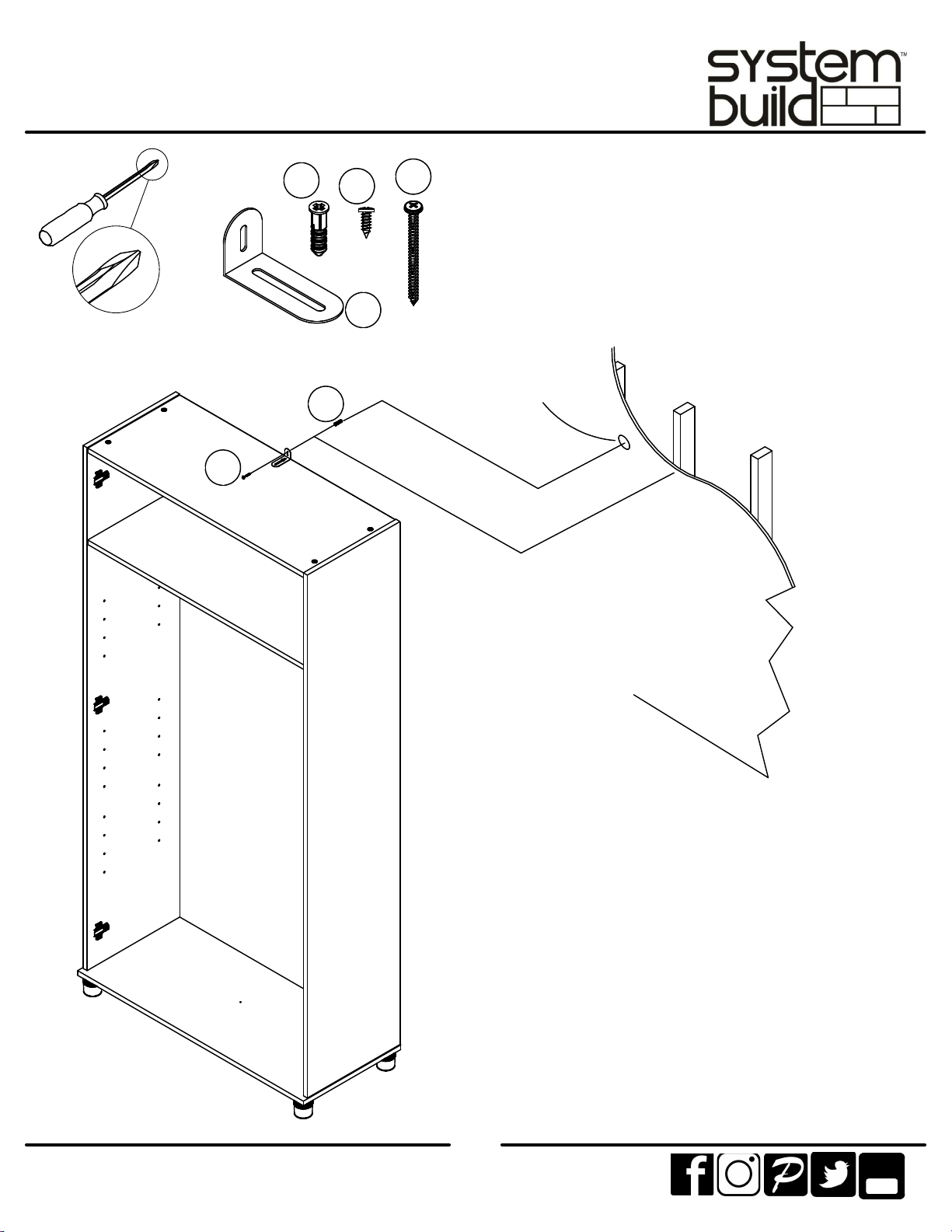

STEP6
stud
montante
planche
wallboard
muro
mur
hole
agujero
trou
Option 1;
Securely screw (12d) into solid area of the wall as
shown.
Option 2:
Drill a 3/16" diameter hole (5mm) in the wallboard.
Tap the wall anchor(12b) into the hole until it is
flush. Fasten the wall bracket (12a) to the wall
anchor (12b) with the screw (12d).
12d
12c
12b
12a
(x1)
#A84050
Tube
You
12d
12b

12
systembuild.com
STEP7
8
8
8
G
x 2
(x6)
#A65700
8
(x12)
#A80250
F
F
F
13
13
Tube
You

13
systembuild.com

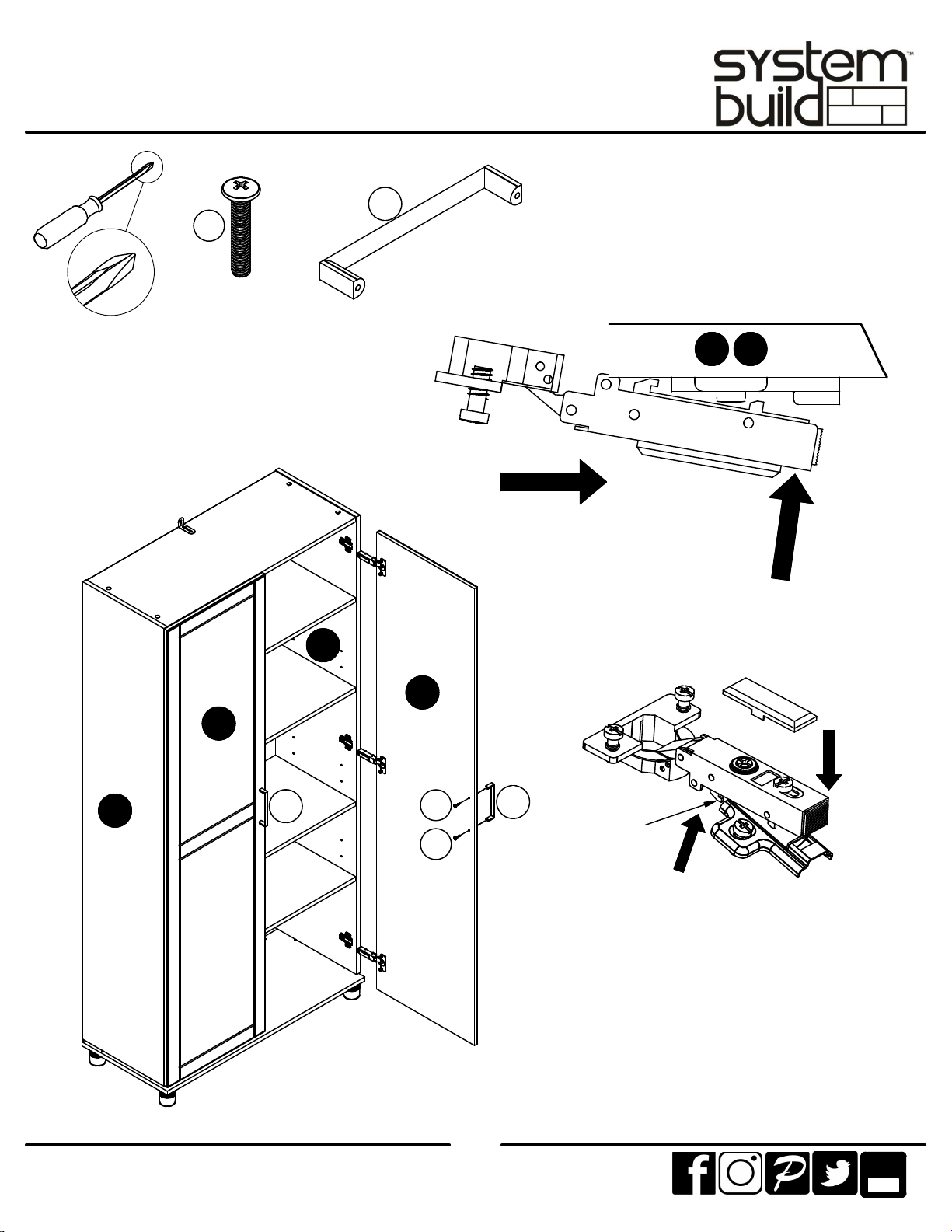

STEP8
2nd
1st
hook
1st
2nd
410
(x4)
#A17400
(x2)
#A50395
10
10 4
4
G
G
A B
B
A
Tube
You

14
systembuild.com

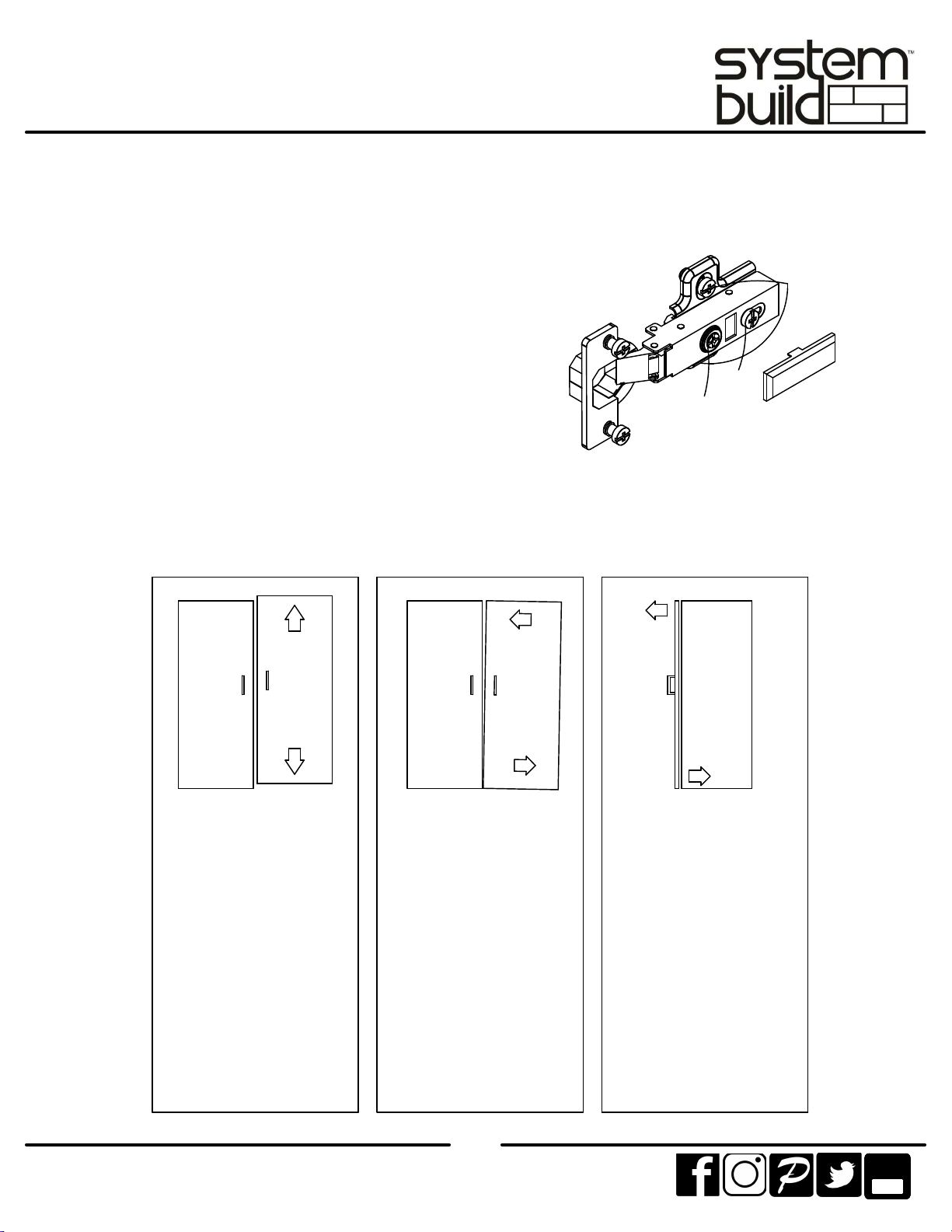

STEP9
Loosen screw C
Adjust door.
Tighten screw C
*side view
Suelte el tornillo C
Acomode la puerta.
Ajuste el tornillo C
*la vista lateral
Défaites le vis C
Ajustez la porte.
Serrez le vis C
*le côté envisagent
Loosen screw C
Turn screw B to
move door.
Tighten screw C
Suelte el tornillo C
Dé vuelta el tornillo B
para mover la puerta.
Ajuste el tornillo C
Défaites le vis C
Le vis du tour B
déplacer la porte.
Serrez le vis C
Loosen screw A
Adjust door.
Tighten screw A
Suelte el tornillo A
Acomode la puerta.
Ajuste el tornillo A
Défaites le vis A
Ajustez la porte.
Serrez le vis A
To adjust the doors, remove the cover on the
back of the hinge arm to expose the two
adjusting screws.
To adjust the doors up and down, loosen the
hinge plate screws. Move the door the direction
needed and retighten the screws on the hinge
plates.
To adjust the doors sideways, turn the large
adjustment screw on the hinge arm clockwise or
counter clockwise, depending on the sideway
direction needed. The small adjustment screw
needs to be loosend or tightened in conjunction
with the larger screw
.
hinge cover
B
C
A
Tube
You

15
systembuild.com
Tube
You

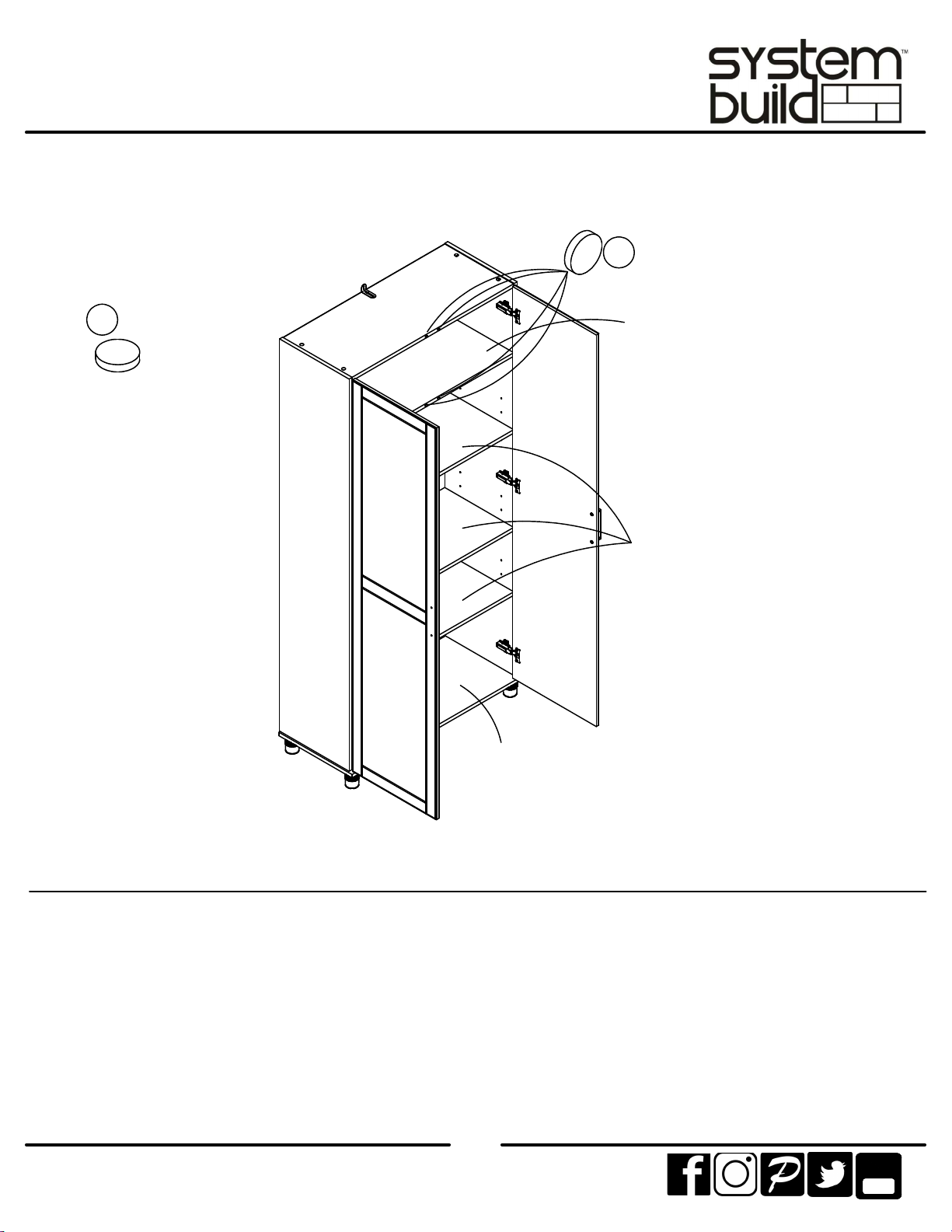

Maximum Loads
Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Tiffin OH
5. See front page of instruction manual for date of manufacture.
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
0 lbs.
0 kg. 40 lbs.
18.1 kg.
35 lbs.
15.8 kg.
50 lbs.
22.7 kg.
9
(x4)
#A89210
9

16
systembuild.com

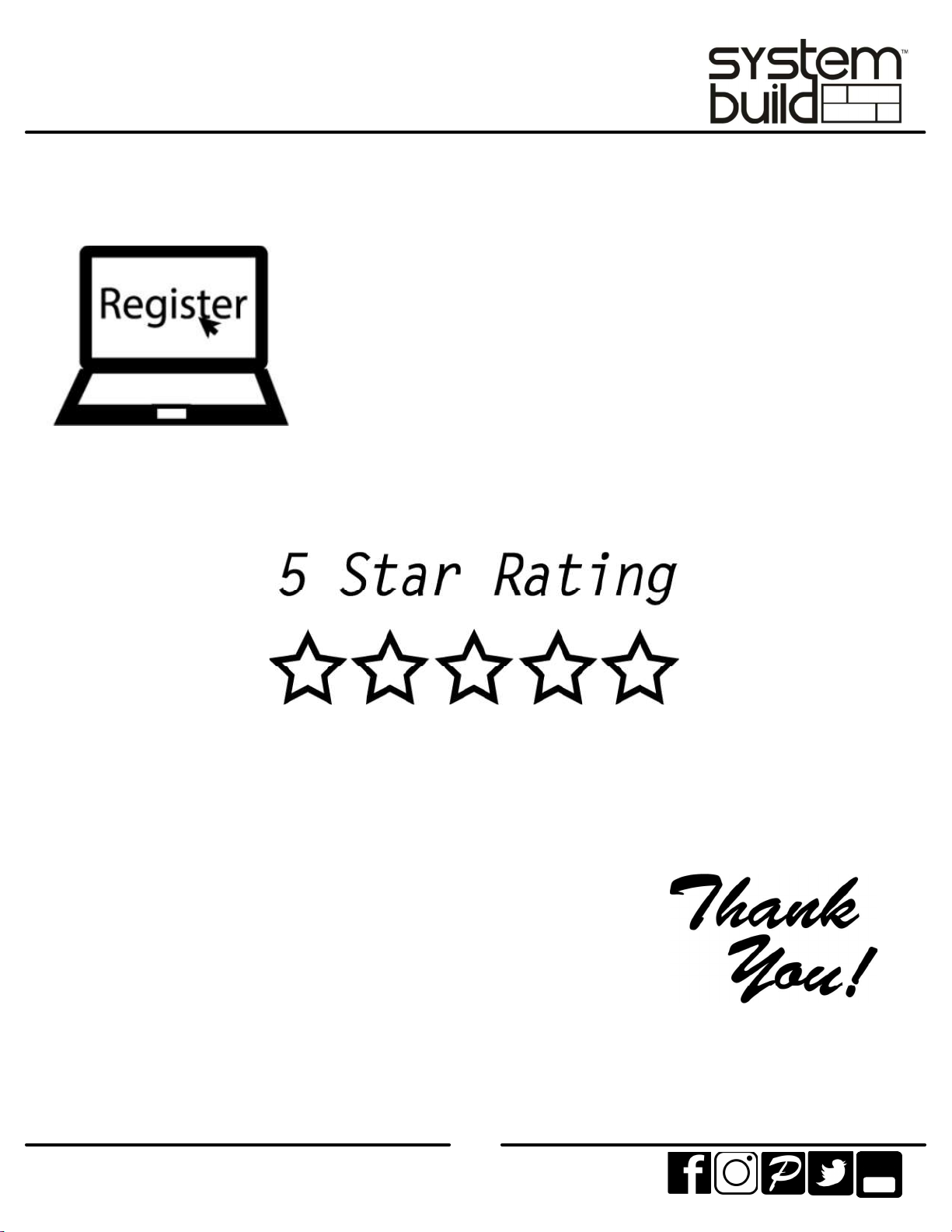

Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit systembuild.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Systembuild product, and to give us your valuable
feedback.
Tube
You

17
systembuild.com
Tube
You
Cubierta Delantera
Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo
para referencia en el futuro.
No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
ayuda.
Llamenos al: 1-866-452-4081 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar: www.systembuild.com
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
Página 6
Separe las bisagras presionando el extremo de la bisagra y quitando la placa de la bisagra del brazo de la
bisagra.
Español

18
systembuild.com
Página 8
Desatornille el pie de dos piezas como se muestra. Despuéw de que la parte superior del pie se una al
estante inferior, atornille en la parte inferior del pie. Esté weguro que los cuatro son nivelados el uno
con el otro.
Página 10
IMPORTANT: El Panel trasero es una parte estructural de la unidad y debe ser instalado
correctamente.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en ángulo recto y
clave derecho dentro o en los bordes traseros.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se muestra por favor.
Página 11
Opción 1;
Firmemente el tornillo (12d) en el área sólida de la pared como mostrado.
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm) en la pared. Golpea la ancla de pared (12b) en el agujero hasta que sea
parejo. Abroche la escuadra de pared (12a) al la ancla de la pared (12b) con el tornillo (12d).
Página 14
Para ajustar las puertas, quite la cubierta en la parte posterior del brazo de la bisagra para exponer los dos tornillos y
ajustarlos.
Para ajustar las puertas hacia arriba y hacia abajo, afloje los tornillos de la placa de la bisagra. Mueva la puerta la dirección
necesaria y vuelva a apretar los tornillos en las placas de la bisagra.
Para ajustar las puertas de lado, dé vuelta al tornillo de ajuste grande (B) en el brazo de la bisagra a la derecha o al revés a la
derecha, dependiendo de la dirección del lado necesario. El pequeño tornillo de ajuste (C) necesita ser aflojado o ser apretado
conjuntamente con el tornillo más grande (B).
Página 15
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.
Español
Tube
You

19
systembuild.com
Tube
You
Español
Página 16
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite systembuild.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Systembuild, y por darnos sus valiosos comentarios.
Gracias
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ
LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour
obtenir de l'aide.
Appelez-nous: 1-866-452-4081 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Visitez: www.systembuild.com
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord
extérieur
Français

20
systembuild.com
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
- Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir
et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
Page 6
Séparez les charnières en desserrant l'extrémité de la charnière et en enlevant la plaque de charnière du
bras de la charnière.
Page 8
Dévissez la patte en deux parties comme montré. Après avoir fixé la partie supérieure de la patte à la
tablette inférieure, vissez la partie inférieure de la patte. Assurez-vous que les quatre pattes sont au niveau
entre elles.
Page 10
IMPORTANT: Le panneau arrière est une partie structurelle de cet appreil et doit être installé correctement.
Attachez les panneaux arrière comme indiqué en cliquant directement dans les bords bruts.
Assurez-vous que le meuble està égallté.
La disancee de coin doit être égale comme montré.
Page 11
L'option 1;
Solidement vis (12d) dans région solide du mur comme montré.
Option 2:
Percez un trou de 3/16" de diamètre (5 mm) dans le mur. Enfoncez l'ancrage mural (12b) dans le trou
jusqu'à ce qu'il soit à égalité avec le mur. Fixez le support mural (12a) à l'ancrage mural (12b) avec la vis
(12d).
Tube
You
Français
