Tascam XS-4 User manual

Professional DJ Mixer
OWNER’S MANUAL/ MODE D’EMPLOI / BEDIENUNGSANLEITUNG /
MANUALE D'ISTRUZIONI / Mezclador de DJ profesional
D00685900A

2 TASCAM XS-4

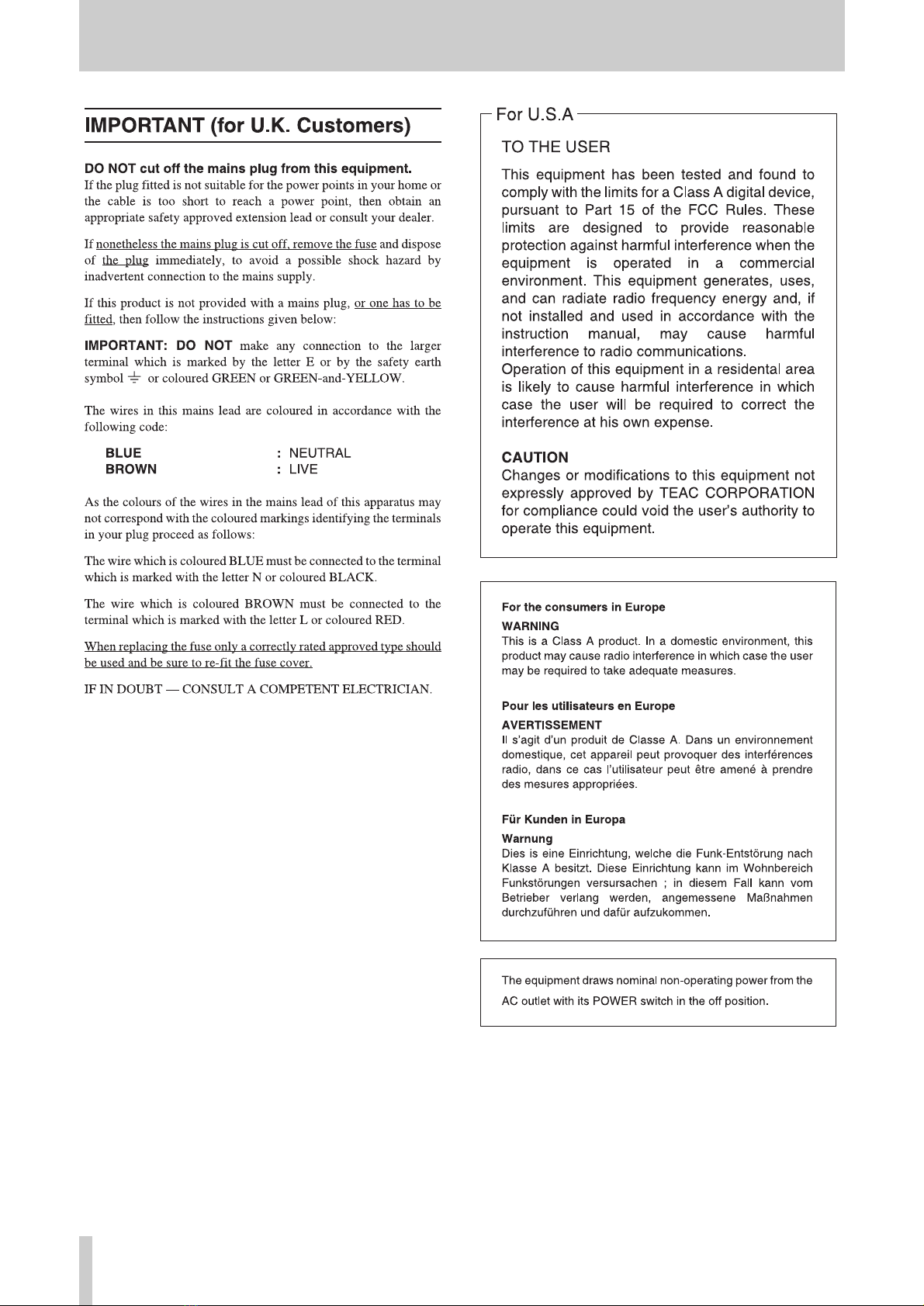

English Important Safety Precautions

TASCAM XS-4 3

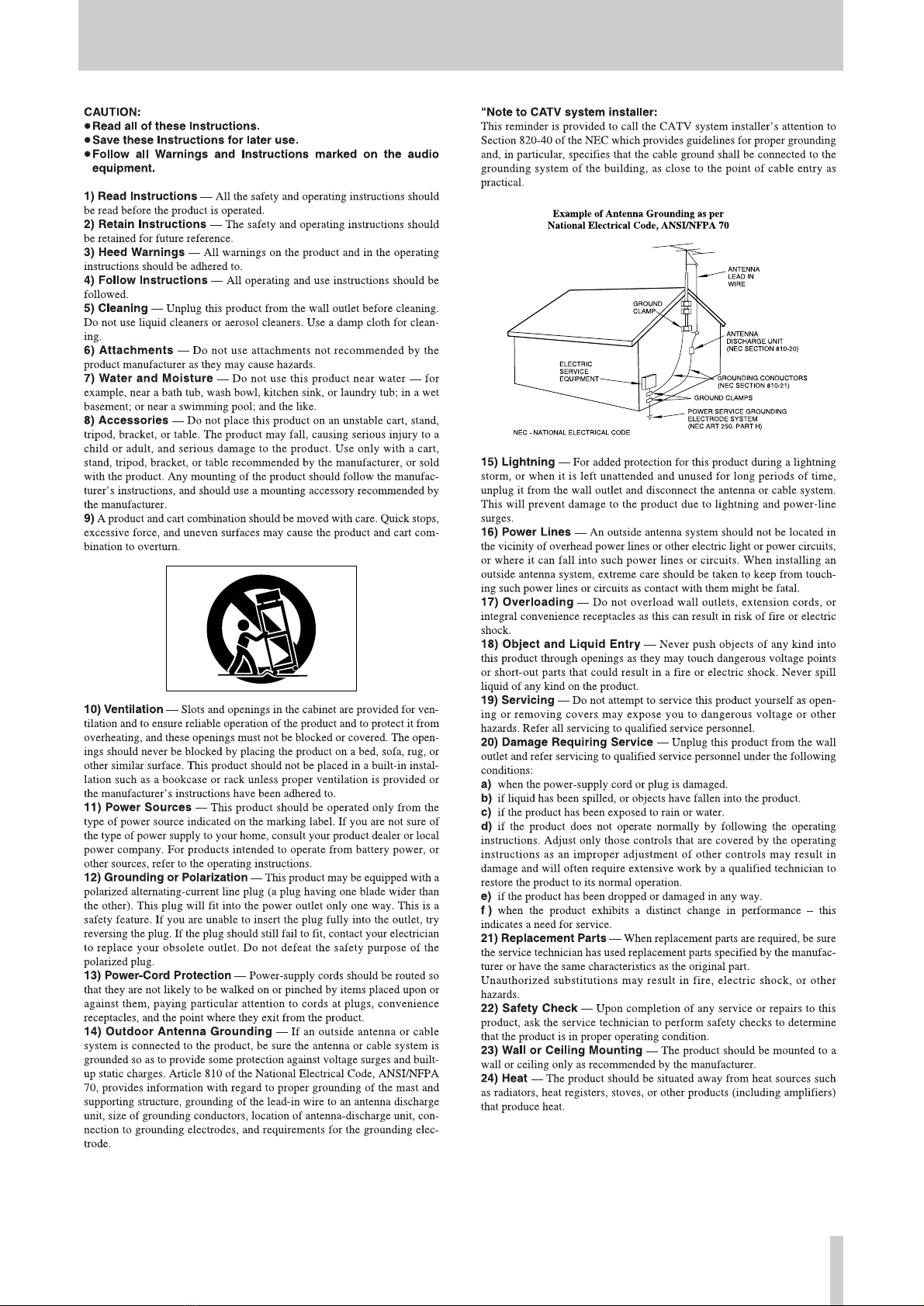

IMPORTANT SAFETY INSTRUCTIONS English

4 TASCAM XS-4
English 1. Introduction
Table of contents
1. Introduction.......................................................... 4
1.1. Some notes and precautions .................. 4
1.2. Serial number, etc.................................. 4
2. Features and controls ........................................... 5
2.1. Top panel ............................................... 6
2.2. How to replace the fader........................ 6
2.3. Rear panel.............................................. 7
2.4. Front panel............................................. 7
3. Modification......................................................... 8
3.1. Output level ........................................... 8
4. Specifications....................................................... 8
5. Block diagram ....................................... Back page
1. Introduction
The XS-4 is a sophisticated 2 channel DJ mixer which
allows the connection of many devices, and allows you to
mix in a creative way. Following the sophisticated layout
design, the XS-4 combines easy operation with a wide
range of functions.
It is VERY IMPORTANT that you read this manual
before connecting the mixer in order to obtain its
maximum performance.
We recommend our authorised Technical Services
whenever any maintenance task should be needed so that
optimum operation shall be achieved.
1.1. Some notes and precautions
Treat the XS-4 as you would any other piece of precision
equipment.
Avoid exposing it to extremes of temperature and
humidity and avoid mechanical shocks and vibration.
Keep the unit away from strong magnetic fields (TV sets,
computer monitors, large electric motors, etc.).
Environmental considerations
The XS-4 may be used in most areas, but to maintain top
performance, and prolong operating life, observe the
following environmental conditions:
The nominal temperature should be between 5°C and
35°C (41°F and 95°F).
Relative humidity should be 30 to 90 degrees non-
condensing.
As the unit may become hot during operation, always
leave sufficient space above and around the unit for
ventilation.
Do not install this equipment in a confined space such as
a bookcase or similar unit.
You should not place the unit on a piece of equipment
generating heat, e.g. an amplifier, to avoid possible
problems with overheating.
XS-4 operates under 100 to 240V, 50-60Hz. Make sure
that the power cable is far away from the signal cables in
order to avoid any possible audio hum.
When transporting the unit, always use the original
packing materials or a properly-designed equipment
case. For this reason, we strongly recommend that
you save all the packing materials that came with
the XS-4, in case you need to transport it in the
future.
In order to protect the unit from an eventual electrical
overload it carries a 250mA fuse . Should it ever blow up,
unplug the unit from mains and replace it with an
identical one. If the new fuse blows again, contact
immediately with our authorized technical service.
NEVER SHORT-CIRCUIT THE SECURITY PATH
NOR USE A HIGHER VALUE FUSE.
Fuse substitutions have to be performed by a
qualified technician.
Connections to other equipment
It is extremely important that the power is turned off on
all units when making or breaking connections to or from
the XS-4.
When turning power on, it is usually a good idea to start
with the source (turntables, CD players, etc.), then the
XS-4 and finish with the amplifier system.
Turning power off should be done in the other direction
(amplifiers first, then other equipment).

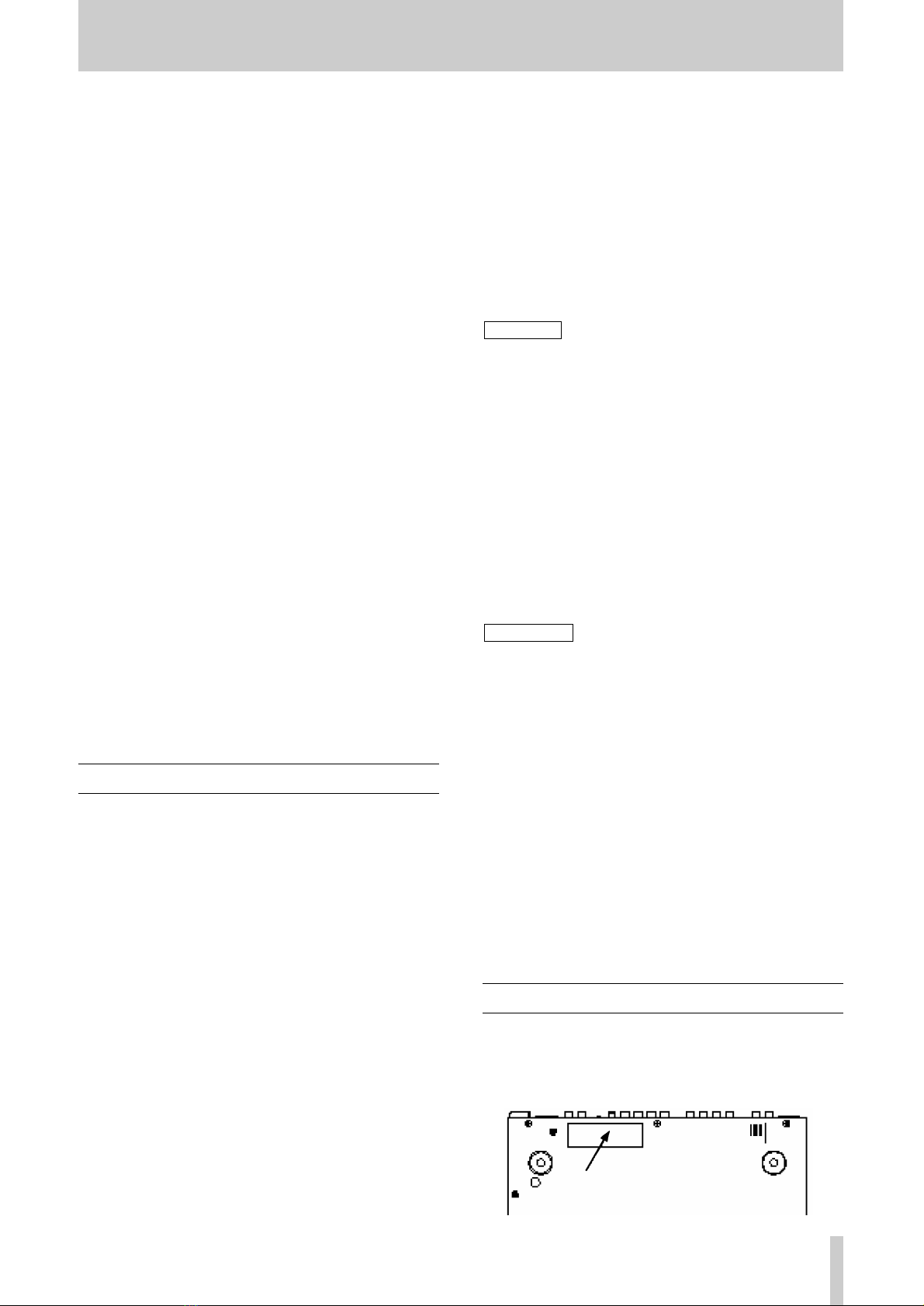

1.2. Serial number, etc.
The serial number of the XS-4 is located on a sticker at
the front of the unit on the bottom panel. Make a note of
this for future reference (warranty, etc.).
WARNING
NOTE

TASCAM XS-4 5
2. Features and controls English
2. Features and controls
1 2
3
4
3
4
58
6 9
7
10 10
11 11
14
13
12
15 16
17
18
24
20
19211921
20
2223
25
26
27
27

6 TASCAM XS-4
English 2. Features and controls
2.1. Top Panel
1MIC EQ
2-band EQ for microphone input signal.
2MIC LEVEL
Adjusts the MIC input signal level.
3TRIM
Adjusts the input signal level of each PGM.
All input sensitivity adjustment must be done by
very carefully using level meter and/or headphones
as a reference and avoiding that all the red LEDs of
the level meter light up, otherwise input could be
clipped (overload).
4PGM EQ
2-band EQ for each PGM signal.
5PHONES LEVEL
Adjusts the headphone output level.
6MONITOR MASTER/CUE
Selects the way of monitoring in the headphones.
CUE: This way allows you to monitor the
PGM signals adjusted by cue balance
fader.
MASTER: This way allows you to monitor the
MASTER signal.
7CUE BALANCE
Adjusts the balance between PGM 1 and PGM 2 signal in
the headphones.
8CROSS FADER CURVE
Allows you to adjust the CROSS FADER response curve
from soft (counter-clockwise) to hard (clockwise).
9CROSS FADER REVERSE
Sets the direction of CROSS FADER operation.
NORMAL: Moving the CROSS FADER toward A
makes A signal louder and the other
way round.
REVERSE: Moving the CROSS FADER toward A
makes B signal louder and the other
way round.
0PHONO/LINE
Selects the input signal (PHONO or LINE) of each PGM.
NOTE
qPGM FADER
Adjusts the PGM level.
PGM FADER is user replaceable..
wCROSS FADER
Mixes the PGM 1 and PGM 2 signals.
CROSS FADER is user replaceable. It is possible to set
the CROSS FADER curve and reversal.
eINPUT LEVEL METER
Indicates the signal level of each PGM.
The lowest LEDs are power on LEDs. When you turn on
the power, these LEDs will be lit up.
LEVEL METER indicates the post EQ signals.
rCROSSFADER REVERSE indicators
When CROSS FADER is reversed, the LED will light up.
tMASTER 1 LEVEL
Adjusts MASTER OUT 1 (balanced XLR connectors)
output level.
yMASTER 2 LEVEL
Adjusts MASTER OUT 2 (unbalanced RCA jacks)
output level.
2.2. How to replace the fader
1. Remove the fader knobs.
2. Remove the four screws from the fader panel surface.
3. Remove the fader panel.
4. Remove the screws that correspond to the fader you
wish to exchange.
5. Unplug the multi-cable connector that connected to
the fader.
6. Replace it with a new one.
7. Plug in the multi-cable connector.
8. Replace the fader with the screws.
9. Replace the fader panel with the screws.
10. Replace the fader knobs.
NOTE

TASCAM XS-4 7
2. Features and controls English
2.3. Rear Panel
uMIC INPUT (balanced TRS connector)
Connect the microphone to this connector.
Connections are as follows:
TRS
HOT: Tip
COLD: Ring
GND: Sleeve
If you connect the unbalanced microphone to this
connector, we recommend that cold (Pin 3 or Ring)
short-circuited to GND (Pin 1 or Sleeve).
iADJ
Adjusts the microphone input signal gain.
MIC input sensitivity adjustment must be done by
very carefully using the headphones as a reference
and avoiding that input could be clipped (overload).
oPHONO INPUTS (unbalanced RCA jacks)
Connect the turntables equipped with the MM cartrige.
pGND terminal
If the turntables are fitted with grounding wires, connect
these to this GND terminal to reduce noise and hum.
aLINE INPUTS (unbalanced RCA jacks)
Connect the line level equipment, such as CD players,
cassette decks, DAT, MD, etc.
sEXT INPUT (unbalanced RCA jacks)
Connect external line level equipment.
The input signals from these jacks are mixed to master
bus (pre MASTER 1/2 control).
dREC OUTPUT (unbalanced RCA jacks)
Outputs the pre MASTER 1/2 signal.
For example, to connect the recorder to these jacks, you
can record your live performance before MASTER
LEVEL control.
fMASTER OUTPUT 1 (balanced XLR connector)
Outputs the master output signal adjusted by MASTER 1
control.
Connections are as follows:
HOT: Pin 2
COLD: Pin 3
GND: Pin 1
NOTE
NOTE
gMASTER OUTPUT 2 (unbalanced RCA jacks)
Outputs the master output signal adjusted by MASTER 2
control.
hPOWER switch
jAC POWER jack
2.4. Front Panel
kPHONES
Connect your headphone to this jack.

8 TASCAM XS-4
English 3. Modification /4. Specifications
3. Modification

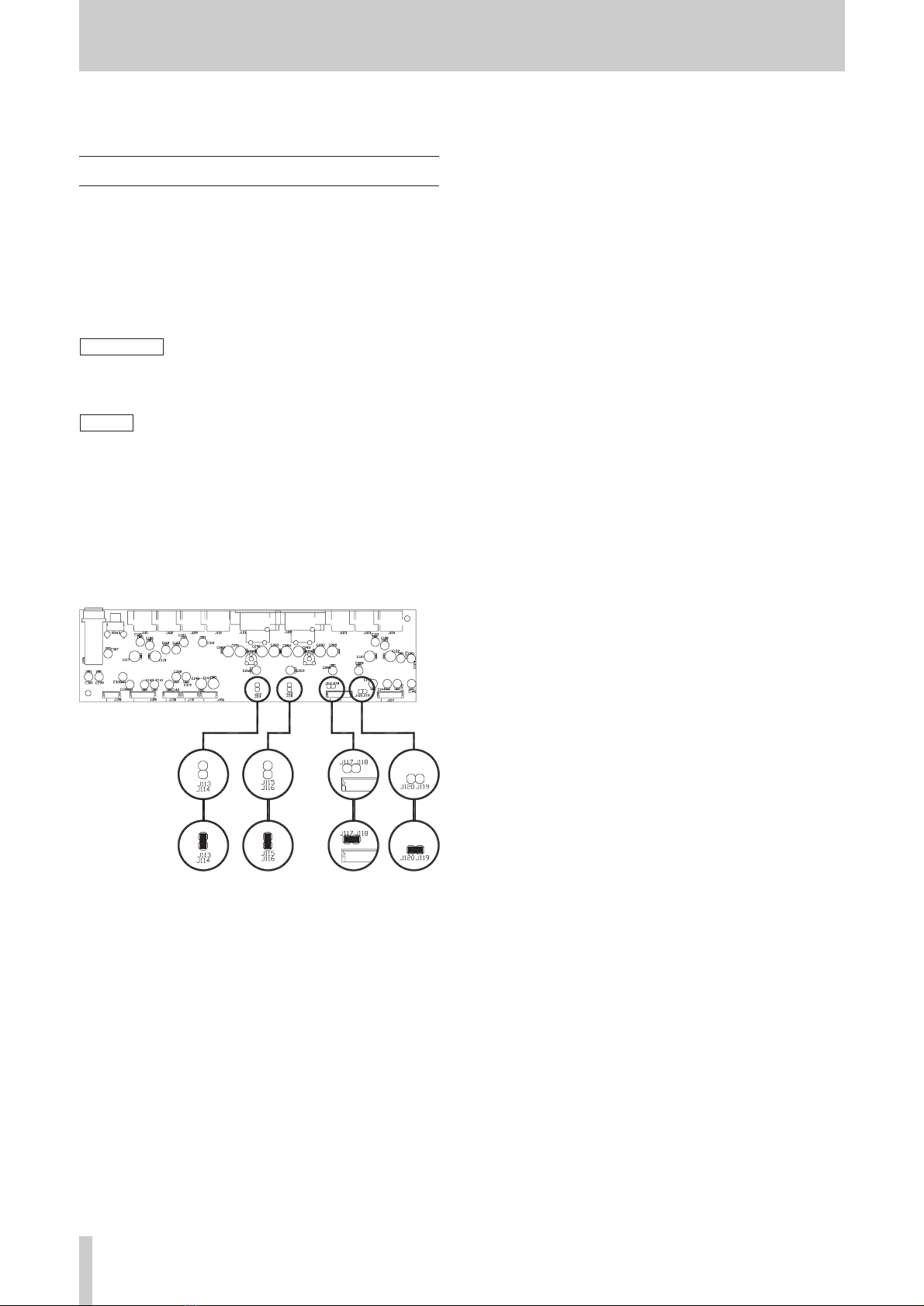

3.1. Output level
XS-4 has two MASTER outputs.
MASTER OUTPUT 1 (27): Balanced XLR connectors
MASTER OUTPUT 2 (28): Unbalanced RCA jacks
These output level is set to 0 dBV. These output levels
can be changed to +6dBV with jumpers. (See diagram
below.)
Changes on the Output Level have to be performed
by a qualified technician.
You must be careful when setting up the nominal
output level of the mixer. The "clip" display of the
connected power amplifiers must never remain
permanently lightened up, but do it occasionally by
following the rhythm of the bass signals that are
being played.
NOTE
WARNING
4. Specifications
LINE IN (PGM1-4): RCA, unbalanced
Input Level: -10dBV
Input impedance: 50kohm
PHONO IN (PGM1-4) RCA, unbalanced
Input Level: -45dBV
Input impedance: 50kohm
MIC INPUT TRS, balanced
Input Level: -50dBV ~ -30dBV
Input impedance: 1.5kohm
EXT INPUT: RCA, unbalanced
Input Level: 0dBV
Input impedance: 20kohm
MASTER OUT 1: XLR, balanced
Nominal Output Level: 0dBV
Output impedance: 600ohm
MASTER OUT 2: RCA, unbalanced
Nominal Output Level: 0dBV
Output Impedance: 1kohm
REC OUT: RCA, unbalanced
Nominal Output Level: 0dBV
Output Impedance: 10kohm
PHONES: 230mW, (at 400ohm)
Frequency Response:
LINE IN: 10Hz to 30KHz, -1.0dB
PHONO IN: RIAA, +/-0.5dB
MIC IN: 10Hz to 30KHz, -1.0dB
Signal to Noise Ratio:
LINE IN: 95dB (IHF A WTD)
PHONO IN: 90dB (IHF A WTD)
MIC IN: 75dB (IHF A WTD)
Total Harmonic Distortion:
LINE IN: <0.08%
PHONO IN: <0.09%
MIC IN: <0.15%
EQ
HIGH: 6.5kHz, +10dB ~ -30dB
LOW: 200Hz , +10dB ~ -30dB
Power Requirement: 100V-240V(50Hz-60Hz)
Power Consumption: 22VA
Dimension (mm): 265(W) x 80(H) x 325(D)
Weight: 3.6kg
All specifications subject to change without notice.
CONFIGURATION.
FACTORY ADJUSTED
TOP VIEW
OUT 2
OUT 1
+6dB
OUT 1 L OUT 1 R
0dB
0dB 0dB
JUMPER PIN
OUT 2 ROUT 2 L

TASCAM XS-4 9
Consignes de sécurité importantes Français
IMPORTANT (pour le Royaume-Uni)
Ne modifiez pas le cordon d’alimentation de cet appareil.
Si le cordon livré avec l’appareil ne correspond pas aux prises dont
vous disposez ou s’il est trop court pour atteindre ces prises,
procurez-vous un cordon du modèle approprié auprès de votre
revendeur agréé.
Si le cordon d’alimentation venait à être coupé ou endommagé,
retirez le fusible de l’appareil et débranchez immédiatement la prise
pour éviter tout court-circuit lors d’une mise sous tension
accidentelle.
Si le cordon n’est pas équipé d’une prise adéquate, ou s’il doit être
adapté suivez scrupuleusement les instructions ci-après :
IMPORTANT: N’EFFECTUEZ AUCUNE connexion au niveau
de la broche repérée par la lettre E ou par le symbole de masse ç
ou encore coloré en VERT ou JAUNE et VERT.
Les couleurs des fils du cordon secteur correspondent au code
suivant :
BLEU : NEUTRE
MARRON : PHASE
Les couleurs du cordon de cet apparail pouvant ne pas correspondre
aux identifications présentes sur vos connecteurs, suivez les
instructions ci-après:
Le fil BLEU doit être relié à la broche repérée par la lettre N ou
colorée en NOIR.
Le fil MARRON doit être relié à la broche repérée par la lettre L ou
colorée en ROUGE.
En cas de remplacement du fusible, utilisez toujours un fusible de
même calibre et remettez bien en place son couvercle de protection.
EN CAS DE DOUTE, ADRESSEZ-VOUS À UN ÉLECTRICIEN
COMPÉTENT.
À DESTINATION DE L’UTILISATEUR
Cet appareil a été testé et correspond aux limites de
la classe A des appareils numériques, en conformité
avec le chapitre 15 des règles de la FCC. Ces limites
sont destinées à procurer une protection satisfaisante
contre les interférences radio dans les installations
commerciales. Cet appareil génère, utilise et peut
émettre des ondes radioélectriques et peut aussi,
quand il n’est pas installé de manière convenable,
occasionner des interférences dans les
communications radio.
L’utilisation de cet appareil dans un environnement
domestique peut perturber la réception radio ou TV et
l’utilisateur est invité à prendre par lui-même toutes
les mesures nécessaires pour corriger ces problèmes.
ATTENTION
Toute modification ou changement du système non
explicitement approuvés par TEAC CORPORATION
peut invalider le droit de l’utilisateur à se servir de cet
appareil.
For the consumers in Europe
WARNING
This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the user
may be required to take adequate measures.
Pour les utilisateurs en Europe
AVERTISSEMENT
Il s’agit d’un produit de Classe A. Dans un environnement
domestique, cet appareil peut provoquer des interférences
radio, dans ce cas l’utilisateur peut être amené à prendre
des mesures appropriées.
Für Kunden in Europa
Warnung
Dies is eine Einrichtung, welche die Funk-Entstörung nach
Klasse A besitzt. Diese Einrichtung kann im Wohnbereich
Funkstörungen versursachen ; in diesem Fall kann vom
Betrieber verlang werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
Pour les États-Unis
Cet appareil persiste à délivrer un courant nominal au niveau
de son connecteur d’alimentation quand l’interrupteur est en
position «off».

10 TASCAM XS-4
Français CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT :
…Lisez attentivement toutes ces instructions.
… Placez-les en lieu sûr pour pouvoir vous y référer ultérieurement .
…Tenez compte de tous les avertissements présents sur vos
appareils.
1) Lisez les instructions — Toutes les instructions de sécurité et d’utili-
sation doivent avoir été lues avant de commencer à utiliser l’appareil.
2) Retenez les instructions — Elles doivent servir de référence perma-
nente pour tout ce qui suit.
3) Tenez compte des avertissements — Tous les avertissements pré-
sents sur le produit ou dans les manuels doivent être pris en compte.
4) Suivez les instructions — Toutes les instructions d’utilisation et de
mise en œuvre doivent être scrupuleusement suivies.
5) Nettoyage — Débranchez le cordon secteur avant tout nettoyage.
N’utilisez ni aérosols ni produits liquides. Nettoyez votre appareil à l’aide
d’un chiffon doux légèrement imbibé d’eau claire.
6) Accessoires — N’utilisez pas d’accessoires non rrecommandés par le
constructeur et qui pourraient causer des accidents.
7) Eau et humidité — L’appareil ne doit pas être utilisé près de l’eau, par
exemple près d’une baignoire, d’un évier, dans un sous-sol humide, près
d’une piscine out tout ce qui y ressemble de près ou de loin.
8) Supports et supports mobiles — N’installez pas l’appareil sur un
support instable. Il pourrait tomber et blesser un adulte ou un enfant et se
trouver détruit partiellement ou totalement. N’utilisez que des supports,
stands, systèmes de montage recommandés par le constructeur ou vendus
avec l’appareil. Le montage de l’appareil ne doit être fait qu’en suivant
scrupuleusement les instructions du constructeur et doit n’utiliser que les
composants recommandés par lui.
9) Un appareil fixé dans un rack mobile doit être manipulé avec précau-
tions. Les arrêts brutaux, les pousssées trop vigoureuses et les sols irrégu-
liers peuvent faire basculer l’ensemble.
10) Ventilation — Les orifices présents sur l’appareil sont destinés à sa
ventilation et à son bon fonctionnement, en empêchant toute surchauffe.
Cese orifices ne doivent pas être obturés ou bloqués et l’appareil ne doit pas
être installé sur un lit, un canapé, une couverture ou des surfaces similaires.
Il ne doit pas non plus être encastré dans des enceintes confinées comme
des étagères étroites ou des meubles qui pourraient limiter la quantité d’air
disponible aux entrées de ventilation.
11) Alimentation — L’appareil ne doit être relié qu’à une source électri-
que du type décrit dans le mode d’emploi ou sérigraphié sur le produit. Si
vous n’êtes pas sûr du type de courant dont vous disposez, adressez-vous à
un électricien ou à votre revendeur avant toute mise sous tension. Pour les
produits destinés à fonctionner sur piles ou sur d’autres types de source
électrique, reportez-vous au mode d’emploi de l’appareil.
12) Mise à la terre ou à la masse et polarisation — Ce produit peut
être équipé d’une prise polarisée (une broche plus large que l’autre). Ce
type de prise ne peut se brancher que dans un seul sens et il s’agit d’une
mesure de sécurité. Si vous ne pouvez pas insérer votre prise, tentez de la
retourner dans l’autre sens. Si vous n’y arrivez dans aucun sens, adressez-
vous à votre électricien pour faire poser une prise du modèle adapté. Ne
supprimez en aucun cas la fonction de sécurité des prises polarisées.
13) Protection des câbles d’alimentation — Le cheminement des
câbles d’alimentation doit être prévu de telle sorte qu’ils ne puissent pas
être piétinés, pincés, coincés par d’autres appareils posés dessus, et une
attention toute particulière doit être accordée à l’adéquation des prises et à
la liaison du cordon avec l’appareil.
14) Mise à la terre d’une antenne extérieure — Si une antenne exté-
rieure est branchée au produit, assurez-vous qu’elle est bien mise à la terre
et protégée contre les surcharges électriques et les effets d’électricité stati-
que. Les informations sur la bonne façon de relier le mât à la terre, ainsi que
le fil d’antenne, la position du système de décharge, le diamètre et la nature
des conducteurs et du piquet de terre sont contenues dans l’article 810 du
National Electrical Code, ANSI/NFPA 70.
"Note à l’attention des installateurs de réseaux câblés :
Nous attirons l’attention des installateurs de réseaux câblés sur l’article
820-40 NEC concernant la mise à la terre de tels réseaux, et en particulier
sur le fait que le câble doit être relié au système de terre du bâtiment aussi
près qu’il est possible de son point d’entrée.
15) Foudre — Pour une protection accrue en cas d’orage ou si l’appareil
doit rester inutilisé pendant une longue période, nous conseillons de
débrancher son cordon d’alimentation quand il n’est pas en fonction, et de
débrancher une éventuelle antenne reliée.
16) Lignes haute tension — Une éventuelle antenne extérieure doit
être tenue à l’écart des lignes haute tension comme de tout circuit d’alimen-
tation ou d’éclairage, ou doit ne pas pouvoir tomber sur de tels câbles sus-
pendus. Lors de l’installation d’une telle antenne, vous devez prendre
toutes les précautions nécessaires pour éviter de toucher de telles lignes
pendant le montage, leur contact pouvant être fatal.
17) Surcharge électrique — Ne surchargez pas votre système d’ali-
mentation, qu’il s’agisse de prolongateurs, de prises murales, de multiprises
ou d’adaptateurs, sous peind de risquer une surchauffe du circuit et de cau-
ser un incendie.
18) Corps et liquides étrangers — On doit être attentif en permanence
à ne pas laisser entrer d’élements ou de liquides étrangers dans l’appareil. Il
pourrait en résulter électrocutions et incendies. Ne versez jamais aucun
liquide sur l’appareil.
19) Maintenance — Ne tentez aucune opération de maintenance par
vous-même sur cet appareil. Son ouverture ou la suppression des protec-
tions pourrait vous mettre au contact de courants élevés et provoquer une
électrocution. Reportez-vous toujours auprès d’un réparateur qualifié.
20) Réparations — Débranchez immédiatement l’appareil et adressez-
vous au plus vite à un réparateur agréé dans les cas suivants :
a) le cordon d’alimentation ou la prise a été endommagé.
b) des corps étrangers ou du liquide se sont introduits dans l’appareil.
c) l’appareil a été exposé à la pluie ou est mouillé.
d) l’appareil ne semble pas fonctionner normalement ou selon les indica-
tions du mode d’emploi. Ne manipulez que les contrôles autorisés par le
mode d’emploi. La manipulation d’autres réglages nécessitera la plupart du
temps l’intervention d’un technicien pour restaurer les paramètres de fonc-
tionnement normal.
e) l’appareil est tomb ou son châssis a été endommagé.
f ) l’appareil affiche des performances nettement modifiées.
21) Pièces détachées — Si le remplacement de certaines pièces s’avère
nécessaire, vérifiez que votre technicien utilise bien des pièces approuvées
par le constructeur ou présentant les mêmes caractéristiques que les pièces
d’origine. Toute substitution non autorisée pourrait entraîner électrocu-
tions, incendies ou accidents.
22) Contrôle de sécurité — Après toute opération de maintenance,
demandez au technicien d’opérer un contrôle de sécurité pour confirmer le
fonctionnement correct de l’appareil.
23) Pose aux murs ou au plafond — L’appareil ne doit être accroché
au mur ou au plafond que dans les conditions décrites par le constructeur.
24) Chaleur — L’appareil doit être tenu à l’écart de sources de chaleur
comme les radiateurs, les bouches de chaleur, les fours ou tout autre appa-
reil créant des températures élevées (incluant les amplificateurs).
ANTENNA
LEAD IN
WIRE
ANTENNA
DISCHARGE UNIT
(NEC SECTION 810-20)
GROUNDING CONDUCTORS
(NEC SECTION 810-21)
GROUND CLAMPS
POWER SERVICE GROUNDING
ELECTRODE SYSTEM
(NEC ART 250. PART H)
NEC - NATIONAL ELECTRICAL CODE
ELECTRIC
SERVICE
EQUIPMENT
Example of Antenna Grounding as per
National Electrical Code, ANSI/NFPA 70
GROUND
CLAMP
FIL D'ANTENNE
SOUS GAINE
SYSTÈME DE
DÉCHARGE
(NEC SECTION 810-20)
CONDUCTEURS DE TERRE
(NEC SECTION 810-21)
BORNES DE MISE À LA TERRE
PIQUET OU SYSTÈME DE
LIAISON ÉQUIPOTENTIELLE
(NEC ART 250. PART H)
NEC - NATIONAL ELECTRICAL CODE
COFFRET
ÉLECTRIQUE
Exemple de mise à la terre d'une antenne selon le
National Electrical Code, ANSI/NFPA 70
BORNE
DE TERRE

TASCAM XS-4 11
1. Introduction Français
Sommaire
1. Introduction........................................................ 11
1.1. Remarques et précautions.................... 11
1.2. Numéro de série, etc. ........................... 11
2. Fonctionnalités et contrôles ............................... 12
2.1. Face supérieure.................................... 13
2.2. Remplacement d’un fader.................... 13
2.3. Face arrière .......................................... 14
2.4. Face avant............................................ 14
3. Modification....................................................... 15
3.1. Niveau de sortie................................... 15
4. Caractéristques................................................... 15
5. Schéma synoptique ............................................ 36
1. Introduction
La XS-4 est une console DJ 2 voies permettant de
brancher de nombreux appareils et de réaliser des
mixages créatifs. Son ergonomie très étudiée lui permet
de combiner un accès très simple à des fonctionnalités
étendue.
Il est TRÈS IMPORTANT de lire ce manuel en totalité et
attentivement avant tout branchement pour en exploiter
au mieux les possibilités.
Nous conseillons vivement de faire réaliser les opérations
de maintenance exclusivement par des techniciens agréés
TASCAM.
1.1. Remarques et précautions
Traitez votre XS-4 avec tout le soin que vous accordez
normalement à un outil de précision.
Évitez de l’exposer à des conditions extrêmes de
température ou d’humidité et évitez de la soumettre à des
chocs ou à des vibrations.
Gardez-la à l’écart des champs magnétiques intenses
(récepteurs TV, moniteurs, moteurs électriques puissants
etc.).
Considérations environementales
La XS-4 peut être utilisée à peu près partout, mais pour
lui assurer des performances et une durée de vie
maximum nous vous conseillons de veiller aux points
suivants :
Sa température de fonctionnement doit rester comprise
entre 5°C et 35°C, avec une humidité relative située entre
30 et 90 degrés sans condensation.
Une chauffe modérée intervenant normalement pendant
son fonctionnement, nous vous conseillons de ménager
un espace suffisant au dessus et sur les côtés de l’appareil
pour permettre sa ventilation. Ne l’installez pas dans un
espace confiné, dans une bibliothèque ou un mobilier
équivalent.
Pour éviter toute surchauffe , ne la placez pas au-dessus
de sources de chaleur importantes (amplificateurs ou
autres).
La XS-4 fonctionne sur un courant secteur de 100 à
240V, à 50 ou 60Hz. Vérifiez que le câble secteur
chemine à distance des câbles audio pour éviter toute
induction de ronflement ou de souffle.
Veillez à ne transporter cet appareil que dans un
conditionnement approprié ou dans son emballage
d’origine. Nous vous conseillons donc de conserver
celui-ci en lieu sûr à toutes fins utiles.
L’appareil est protégé contre les surtensions par un
fusible de 250mA. En cas de rupture, débranchez le
cordon secteur et remplacez ce fusible par un élément de
mêmes caractéristiques. En cas de nouvelle rupture,
adressez-vous à un centre de maintenance agréé.
N’ANNULEZ EN AUCUN CAS CETTE
PROTECTION ET N’UTILISEZ PAS DE FUSIBLES
D’UNE VALEUR SUPÉRIEURE.
La substitution du fusible ne doit être
éventuellement effectuée que par un technicien
qualifié.
Connexions aux autres appareils
Il est extrêmement important que l’appareil et toutes les
unités qui lui sont reliées soient bien hors tension avant
d’effectuer quelque modification de branchement que ce
soit sur la XS-4.
Lors de la mise sous tension du système, il est
habituellement préférable de commencer par les appareils
sources (platines disques, lecteurs CD etc.) puis d’allumer
la XS-4 et de finir par le système d’amplification.
La mise hors tension doit se faire dans l’ordre inverse
(amplificateur d’abord, puis autres appareils).
1.2. Numéro de série, etc.
Le numéro de ssérie de la XS-4 se trouve sur une
étiquette placée vers l’avant à la face inférieure de
l’appareil. Notez-le à toutes fins utiles (mise en œuvre de
la garantie, etc.).
AVERTISSEMENT
REMARQUE

12 TASCAM XS-4
Français 2. Fonctionnalités et contrôles
2. Fonctionnalités et contrôles
1 2
3
4
3
4
58
6 9
7
10 10
11 11
14
13
12
15 16
17
18
24
20
19211921
20
2223
25
26
27
27

TASCAM XS-4 13
2. Fonctionnalités et contrôles Français
2.1. Face supérieure
1Égaliseur micro (MIC/EQ)
Égaliseur 2 bandes destiné au signal micro.
2Niveau micro (MIC/LEVEL)
Réglage du niveau d’entrée du micro (MIC).
3Contrôle TRIM
Réglage du gain pour chaque PGM.
Tous les réglages de sensibilité d’entrée doivent
être effectués avec prudence, en utilisant les
bargraphes et/ou l’écoute au casque pour éviter
toute saturation ou écrêtage.
4Égaliseur PGM
Égaliseur 2 bandes affecté à chaque signal PGM.
5Contrôle PHONES/LEVEL
Réglage du niveau de sortie casque.
6Sélecteur MONITOR MASTER/CUE
Détermine la source de la pré-écoute casque
(monitoring).
CUE: Permet d’écouter les signaux PGM réglés
par le fader CUE BALANCE.
MASTER: Permet d’écouter le signal MASTER.
7Fader CUE BALANCE
Détermine la balance au casque entre les signaux PGM 1
et PGM 2.
8Sélecteur rotatif CROSS FADER/CURVE
Permet de choisir la courbe de réponse du CROSS
FADER de douce (sens antihoraire) à réactive (sens
horaire).
9Sélecteur CROSS FADER/REVERSE
Détermine le sens d’action du CROSS FADER.
NORMAL: Le déplacement du CROSS FADER
vers A augmente le signal A et réduit
le signal B.
REVERSE: Le déplacement du CROSS FADER
vers A augmente le signal B et réduit le
signal A.
0Sélecteur PHONO/LINE
Détermine le signal d’entrée (PHONO ou LINE) pour
chaque PGM.
REMARQUE
qFaders PGM
Règle le niveau des signaux PGM.
Les faders PGM sont amovibles et remplaçables en cas de
besoin.
wCROSS FADER
Assure le mélange (ou la transition) entre les signaux
PGM 1 et PGM 2.
Le CROSS FADER est amovible et remplaçable en cas
de besoin. Sa sensibilité (courbe de réponse) et son sens
d’action sont également modifiables.
eBargraphe de niveau (LEVEL METER).
Indique le niveau du signal de chaque PGM.
Les LED les plus basses indique simplement la mise sous
tension de l’appareil.
Le bargraphe LEVEL METER indique le niveau du
signal après égalisation (post EQ).
rTémoin CROSSFADER REVERSE
Quand le sens d’action du CROSS FADER est inversé, ce
témoin s’allume.
tContrôle MASTER 1/LEVEL
Règle le niveau de la sortie MASTER OUT 1
(connecteurs XLR symétriques).
yContrôle MASTER 2/LEVEL
Règle le niveau de la sortie MASTER OUT 2
(connecteurs RCA non symétriques).
2.2. Remplacement d’un fader
1. Retirez les boutons des faders.
2. Retirez les quatre vis de fixation du panneau des
faders.
3. Retirez ce panneau.
4. Retirez les vis de fixation du fader que vous voulez
remplacer.
5. Débranchez la nappe attachée au fader.
6. Remplacez l’ancien fader par le nouveau.
7. Rebranchez la nappe.
8. Remettez en place les vis de fixation du fader.
9. Remettez en place le panneau des faders et vissez-le.
10. Remettez en place les boutons des faders.
REMARQUE

14 TASCAM XS-4
Français 2. Fonctionnalités et contrôles
2.3. Face arrière
uEntrées MIC INPUT (connecteurs XLR/TRS
symétriques)
Permettant le branchement du micro.
Le brochage se présente comme suit :
TRS
Point chaud : extrémité
Point froid : anneau
Masse : corps
Si vous branchez ici un micro non symétrique, nous
vous conseillons de relier le point froid (broche 3 ou
anneau) à la masse (broche 1 ou corps).
iContrôle ADJ
Règle le gain du signal micro.
Le réglage de la sensibilité d’entrée MIC doit être
effectué avec prudence, en utilisant les bargraphes
et/ou l’écoute au casque pour éviter toute
saturation ou écrêtage.
oEntrées PHONO INPUTS (connecteurs RCA non
symétriques).
Permettent le branchement de platines disques équipées
d’une cellule magnétique (MM).
pBornier de mase GND.
Si vos platines-disques disposent d’un branchement à la
masse, reliez-le à ce terminal pour réduire les ronflements
ou le souffle.
aEntrées LINE INPUTS (connecteurs RCA non
symétriques).
Permettent le branchement de sources à niveau ligne
comme lecteurs CD, platines cassettes, DAT, MD, etc.
sEntrées EXT INPUT (connecteurs RCA non
symétriques).
Permettent le branchement d’unités externes à niveau
ligne. Leur signal est mixé avec celui du bus principal
(avant atténuation par le contrôle MASTER 1/2).
REMARQUE
REMARQUE
dSorties REC OUTPUT (connecteurs RCA non
symétriques).
Donnent accès au signal pré-MASTER 1/2.
Elles permettent le branchement d’un magnétophone pour
enregistrer, par exemple, votre prestation avant la
modification du gain par le contrôle MASTER LEVEL.
fSorties générales MASTER OUTPUT 1
(connecteurs XLR symétriques).
Donnent accès au signal de sortie réglé par le contrôle
MASTER 1.
Le brochage se présente comme suit :
Point chaud : broche 2
Point froid : broche 3
Masse : broche 1
gSorties générales MASTER OUTPUT 2
(connecteurs RCA non symétriques).
Donnent accès au signal de sortie réglé par le contrôle
MASTER 2.
hInterrupteur général POWER
jConnecteur d’alimentation
2.4. Face avant
kPrise casque (PHONES)
Branchez ici votre casque d’écoute.

TASCAM XS-4 15
3. Modification / 4. Caractéristques Français
3. Modification
3.1. Niveau de sortie
La XS-4 dispose de deux sorties MASTER.
MASTER OUTPUT 1 (27): connecteurs XLR
symétriques
MASTER OUTPUT 2 (28): connecteurs RCA non
symétriques
Le niveau de ces sorties est de 0 dBV. Vous pouvez le
passer à +6dBV en modifiant la position de certains
cavaliers (jumpers) (voir schéma ci-dessous)
La modification du niveau de sortie ne doit être
effectuée que par un technicien qualifié.
Vous ne devez modifier le niveau de sortie nominal
de cette console qu’avec la plus grande prudence.
En particulier les témoins d’écrêtage des
amplificateurs qui lui sont reliés ne doivent en aucun
cas être allumés en permanence. Ils ne doivent
réagir que très occasionnellement, lors
d’accentuations du rythme ou de la basse.
REMARQUE
AVERTISSEMENT
CONFIGURATION.
FACTORY ADJUSTED
TOP VIEW
OUT 2
OUT 1
+6dB
OUT 1 L OUT 1 R
0dB
0dB 0dB
JUMPER PIN
OUT 2 ROUT 2 L
4. Caractéristiques
LINE IN (PGM1-4): RCA, non symétrique
Niveau d’entrée : -10 dBV
Impédance d’entrée : 50 kOhm
PHONO IN (PGM1-4) RCA, non symétrique
Niveau d’entrée : -45 dBV
Impédance d’entrée : 50 kOhm
MIC INPUT TRS, symétrique
Niveau d’entrée : -50 dBV ~ -30 dBV
Impédance d’entrée : 1.5 kOhm
EXT INPUT : RCA, non symétrique
Niveau d’entrée : 0 dBV
Impédance d’entrée : 20 kOhm
MASTER OUT 1 : XLR, symétrique
Niveau de sortie nominal : 0 dBV
Impédance d’entrée : 600 Ohms
MASTER OUT 2 : RCA, non symétrique
Niveau de sortie nominal : 0 dBV
Impédance d’entrée : 1 kOhm
REC OUT : RCA, non symétrique
Niveau de sortie nominal : 0 dBV
Impédance d’entrée : 10 kOhm
PHONES : 230 mW,
(sous 400 Ohms)
Bande passante :
LINE IN : 10 Hz à 30 KHz, -1,0 dB
PHONO IN : RIAA, +/-0,5 dB
MIC IN : 10 Hz à 30 kHz, -1,0 dB
Rapport signal/bruit :
LINE IN : 95 dB (pondération A)
PHONO IN : 90 dB (pondération A)
MIC IN : 75 dB (pondération A)
Distorsion harmonique totale :
LINE IN : < 0,08 %
PHONO IN : < 0,09 %
MIC IN : < 0,15 %
EQ
HIGH : 6,5 kHz, +10dB ~ -30 dB
LOW : 200Hz , +10dB ~ -30 dB
Tension d’alimentation : 100 - 240 V (50 – 60 Hz)
Consommation : 22 VA
Dimension (mm) : 265(L) x 80(H) x 325(P)
Poids : 3,6 kg
Toutes spécifications sujettes à modification sans préavis.

16 TASCAM XS-4
Deutsch Wichtige Sicherheitshinweise
1. Bedienungsanleitung sorgfältig durchlesen – Bitte lesen Sie
vor Inbetriebnahme alle Sicherheits- und Bedienungsanweisungen
durch.
2. Bedienungsanleitung aufbewahren – So können Sie bei
später auftretenden Fragen nachschlagen.
3. Alle Warnhinweise beachten – Dies gilt sowohl für alle
Angaben am Gerät als auch in dieser Bedienungsanleitung.
4. Bestimmungsgemäßer Gebrauch – Benutzen Sie das Gerät
nur zu dem Zweck und auf die Weise, wie in dieser Bedienungs-
anleitung beschrieben. Geben Sie das Gerät niemals ohne diese
Bedienungsanleitung weiter.
5. Reinigung – Vor der Reinigung das Netzkabel abziehen.
Keine Nass- oder Sprühreiniger verwenden. Mit einem feuchten
Tuch reinigen.
6. Zusatzgeräte – Zusatzgeräte, die nicht mit den Herstelleremp-
fehlungen übereinstimmen, können Schäden verursachen.
7. Aufstellung
a. Untersatz – Niemals einen instabilen Untersatz (fahrbares
oder stationäres Gestell, Regal, Halterung, Tisch) verwen-
den. Andernfalls kann das Gerät herabfallen und hierdurch
ernsthaft beschädigt werden sowie ernsthafte Verletzungen
hervorrufen. Ausschließlich einen geeigneten und stabilen
Untersatz (mitgeliefert oder vom Hersteller empfohlen)
benutzen. Zur Befestigung unbedingt die Herstellerangaben
beachten und ausschließlich empfohlenes Zubehör verwenden.
b. Fahrbare Gestelle – Plötzliche
Richtungswechsel und zu rasches
Beschleunigen/Bremsen sowie
unebenen Untergrund vermei-
den, da andernfalls Gestell und/
oder Gerät umfallen können.
c. Hitzeeinwirkung – Das Gerät in ausreichender Entfernung
zu Hitze abstrahlenden Vorrichtungen (Heizung, Ofen etc.)
und anderen Geräten (Verstärker etc.) aufstellen.
d. Belüftung – Die Belüftungsöffnungen des Geräts dürfen
niemals blockiert werden. Andernfalls können Überhitzung
und Betriebsstörungen auftreten. Das Gerät daher niemals
auf einer weichen Unterlage (Kissen, Sofa, Teppich etc.)
aufstellen. Bei Einbau in einem Regal, Gestell- oder Einbau-
schrank unbedingt auf einwandfreien Temperaturausgleich
achten. Die diesbezüglichen Herstellerangaben beachten.
e. Nässe und Feuchtigkeit – Gerät nicht in unmittelbarer Nähe
zu Wasserbehältern (Badewanne, Küchenspüle, Schwimm-
becken etc.) oder in Räumen betreiben, in denen hohe Luft-
feuchtigkeit auftreten kann.
f. Wand- und Deckenbefestigung – Hierzu unbedingt die
Vorschriften und Empfehlungen des Herstellers beachten.
g. Außenantennen – Beim Montieren einer Außenantenne
besteht Lebensgefahr, wenn Netz- und Starkstromleitungen
berührt werden. Außenantenne und zugehörige Kabel stets in
ausreichendem Abstand zu Hochspannungs-, Licht- und
anderen Stromleitungen montieren, so dass kein Kontakt
möglich ist.
8. Spannungsversorgung – Sicherstellen, dass die örtliche
Netzspannung mit der auf dem Gerät angegebenen Netzspan-
nung übereinstimmt. Im Zweifelsfall den Fachhändler oder den
verantwortlichen Energieversorger vor Ort befragen. Bei Gerä-
ten, die für Batteriebetrieb oder eine andere Spannungsquelle
geeignet sind, die zugehörigen Bedienungshinweise beachten.
9. Netzkabel – Das Netzkabel so verlegen, dass es nicht gedehnt,
gequetscht oder geknickt werden kann. Insbesonders darauf
achten, dass keine Schäden am Stecker, an der Steckdose oder
am Netzkabelausgang des Geräts auftreten können. Netzkabel
niemals eigenmächtig umbauen, insbesondere die Schutz-
kontakte des Netzsteckers niemals abkleben.
10. Netzüberlastung – Netzsteckdosen, Verlängerungskabel
oder Steckdosenverteiler niemals überlasten, da andernfalls
Stromschlag- und Brandgefahr besteht.
11. Gewitter und Nichtgebrauch – Bei Gewittern und längerem
Nichtgebrauch des Geräts den Netzstecker und das Antennen-
kabel herausziehen, um Schäden durch Blitzschlag und/oder
Spannungsstöße zu vermeiden.
12. Eindringen von Fremdkörpern und Flüssigkeit – Niemals
Gegenstände in die Geräteöffnungen einführen, es besteht
Stromschlag- und Brandgefahr. Sicherstellen, dass keine Flüssig-
keit in das Geräteinnere eindringen kann.
13. Kundendienst – Niemals selbst Wartungsarbeiten vor-
nehmen. Bei geöffnetem Gehäuse besteht Stromschlag- und
Verletzungsgefahr. Wartungsarbeiten stets qualifiziertem Fach-
personal überlassen.
14. Schadensbehebung in Fachwerkstätten – In den folgenden
Fällen müssen Prüf- und/oder Wartungsarbeiten von qualifizier-
tem Fachpersonal durchgeführt werden:
a. Bei beschädigtem Netzkabel oder Netzstecker.
b. Wenn sich Flüssigkeit oder Fremdkörper im Geräteinneren
befinden.
c. Wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt war.
d. Wenn bei vorschriftsgemäßer Handhabung Betriebsstörun-
gen auftreten. Bei Störungen nur Gegenmaßnahmen ergrei-
fen, die in der Bedienungsanleitung beschrieben sind.
Andernfalls keine weiteren Schritte vornehmen, da hierdurch
Schäden verursacht werden können, die Reparaturarbeiten
durch Fachpersonal erfordern.
e. Wenn das Gerät einer heftigen Erschütterung ausgesetzt war
oder anderweitig beschädigt wurde.
f. Bei Leistungsbeeinträchtigungen jeder Art.
15. Teiletausch – Wenn ein Teiletausch erforderlich wird, die
Einhaltung der vom Hersteller vorgeschriebenen Ausführungen
und technischen Kenndaten beachten. Nicht zulässige Teile
können Brand, Stromschlag sowie andere ernsthafte Störungen
verursachen.
16. Sicherheitsüberprüfung – Nach Kundendienst- und
Reparaturarbeiten stets eine Sicherheitsüberprüfung vom Fach-
personal vornehmen lassen, um einwandfreien Betrieb zu
gewährleisten.
Bitte lesen Sie die folgenden
Sicherheitshinweise sorgfältig durch!
Hinweis zur Funkentstörung
Dieses Gerät ist entsprechend Klasse A funkentstört. Es kann
in häuslicher Umgebung Funkstörungen verursachen. In
einem solchen Fall kann vom Betreiber verlangt werden, mit
Hilfe angemessener Maßnahmen für Abhilfe zu sorgen.
Hinweis zum Stromverbrauch
Dieses Gerät verbraucht Ruhestrom, wenn sich der Netz-
schalter in Stellung OFF befindet.

TASCAM XS-4 17
1. Einführung Deutsch
Inhaltsverzeichnis
1. Einführung ......................................................... 17
1.1. Einige Hinweise und
Vorsichtsmaßnahmen .......................... 17
1.2. Seriennummer...................................... 17
2. Funktionen und Bedienelemente........................ 18
2.1. Geräteoberseite .................................... 19
2.2. Einen Fader austauschen ..................... 19
2.3. Geräterückseite .................................... 20
2.4. Frontplatte............................................ 20
3. Voreinstellungen ändern .................................... 21
3.1. Ausgangspegel..................................... 21
4. Technische Daten............................................... 21
5. Blockschaltbild .................................................. 36
1. Einführung
Das XS-4 ist ein hochentwickeltes 2-Kanal-DJ-
Mischpult, an das Sie ein Vielzahl von Geräten
anschließen und so verschiedene Signale auf kreative
Weise mischen können. Wie von einem modernen
Mischpult zu erwarten, verbindet das XS-4 einfache
Bedienung mit einer Vielzahl von Funktionen.
Bitte lesen Sie sich dieses Handbuch unbedingt durch,
bevor Sie das Mischpult mit anderen Geräten verbinden.
Nur so ist gewährleistet, dass Sie bestmöglichen Nutzen
aus dem Gerät ziehen.
Sollten einmal Reparaturen an Ihrem Mischpult
notwendig werden, wenden Sie sich bitte an eine von uns
autorisierte Kundendienstwerkstätte, um den
einwandfreien Betrieb sicherzustellen.
1.1. Einige Hinweise und Vorsichtsmaßnahmen
Behandeln Sie das XS-4 wie jedes andere elektronische
Gerät mit der notwendigen Sorgfalt.
Setzen Sie es möglichst nicht extremen Temperaturen
oder hoher Luftfeuchtigkeit aus, und vermeiden Sie Stöße
und Vibrationen.
Halten Sie das Gerät von starken Magnetfeldern fern
(Fernsehgeräten, Computermonitoren, größeren
Elektromotoren usw.).
Umgebungsbedingungen
Das XS-4 kann in den meisten Umgebungen betrieben
werden. Um eine größtmögliche Lebensdauer und
einwandfreien Betrieb zu gewährleisten, sollten Sie
jedoch auf folgende Umgebungsbedingungen achten:
•Umgebungstemperatur zwischen 5 °C und 35 °C
•Relative Luftfeuchte zwischen 30% und 90%, nicht
kondensierend.
Das Gerät kann während des Betriebs heiß werden; lassen
Sie deshalb für die Belüftung immer ausreichend Raum
um das Gerät herum frei.
Installieren Sie das Gerät nicht an einem räumlich
beengten Ort wie in einem Bücherregal oder Ähnlichem.
Stellen Sie das Gerät niemals direkt auf ein Gerät, das
Hitze entwickelt (Verstärker usw.), um ein Überhitzen zu
vermeiden.
Das XS-4 kann mit einer Netzspannung von 100 bis 240
V betrieben werden. Um Störgeräusche in Ihrem
Audiosignal zu vermeiden, achten Sie darauf, das
Netzkabel möglichst weit von den Signalkabeln entfernt
zu legen.
Wenn Sie das Gerät transportieren: Verwenden Sie
immer die Originalverpackung oder besser einen
speziellen Transportkoffer. Wir empfehlen deshalb
nachdrücklich, alle Verpackungsmaterialien des XS-
4 aufzubewahren.
Um das Gerät vor einer eventuellen elektrischen
Überlastung zu schützen, ist es mit einer 250-mA-
Schmelzsicherung versehen. Sollte die Sicherung jemals
durchbrennen, trennen Sie das Gerät vom Netz, und
ersetzen Sie sie durch eine identische Sicherung. Falls die
neue Sicherung auch durchbrennt, wenden Sie sich bitte
unverzüglich an eine von uns autorisierte
Kundendienstwerkstatt.
ERSETZEN SIE DIE SICHERUNG UNTER KEINEN
UMSTÄNDEN DURCH EINEN DRAHT, ALUFOLIE
ODER ÄHNLICHES, UND VERWENDEN SIE KEINE
SICHERUNG MIT HÖHERER AMPEREZAHL.
Andere Geräte anschließen
Es ist äußerst wichtig, dass Sie immer zuerst alle Geräte
ausschalten, bevor Sie Kabelverbindungen mit dem XS-4
herstellen oder trennen.
Beim Einschalten ist es ratsam, mit den Quellen zu
beginnen (Plattenspieler, CD-Player usw.), dann das XS-
4 und erst zum Schluss die Verstärkeranlage
einzuschalten.
Beim Ausschalten verfahren Sie in umgekehrter
Reihenfolge (erst die Verstärker, dann die anderen
Geräte).
1.2. Seriennummer
Die Seriennummer des XS-4 befindet sich auf einem
Aufkleber vorn auf der Unterseite. Notieren Sie sich diese
Seriennummer (für Serviceanfragen, Garantie usw.).
VORSICHT
WICHTIG

18 TASCAM XS-4
Deutsch 2. Funktionen und Bedienelemente
2. Funktionen und Bedienelemente
1 2
3
4
3
4
58
6 9
7
10 10
11 11
14
13
12
15 16
17
18
24
20
19211921
20
2223
25
26
27
27

TASCAM XS-4 19
2. Funktionen und Bedienelemente Deutsch
2.1. Geräteoberseite
1MIC EQ
2-Band-EQ (Klangregelung) für das Mikrofon-
Eingangssignal.
2MIC LEVEL
Regelt den Mikrofon-Eingangspegel.
3TRIM
Regelt den Eingangspegel der beiden PGMs.
Änderungen an den Eingangspegeln sollten Sie sehr
vorsichtig vornehmen und dazu die Pegelanzeige
und/oder den Kopfhörer benutzen. Um ein
Übersteuern des Eingangssignals zu vermeiden,
achten Sie darauf, dass niemals alle roten LEDs der
Pegelanzeige aufleuchten.
4PGM EQ
2-Band-Klangregelung für die beiden PGM-Signale.
5PHONES LEVEL
Dient zum Anpassen des Kopfhörer-Ausgangspegels.
6MONITOR MASTER/CUE
Legt fest, welche Signale Sie über den Kopfhörer
abhören.
CUE: Sie hören die mit dem Cue-Balance-
Fader eingestellten PGM-Signale ab.
MASTER: Sie hören das MASTER-Signal ab.
7CUE BALANCE
Regelt die Balance zwischen den Signalen PGM 1 und
PGM 2 am Kopfhörerausgang.
8CROSS FADER CURVE
Ermöglicht Ihnen, die Lautstärkekurve des Cross-Faders
von weich (Drehen gegen den Uhrzeigersinn) bis hart
(Drehen im Uhrzeigersinn) einzustellen.
9CROSS FADER NORMAL/REVERSE
Dient zum Einstellen der Bewegungsrichtung des Cross-
Faders.
NORMAL: Wenn Sie den Cross-Fader in Richtung A
bewegen, wird die Lautstärke von Signal
A angehoben.
REVERSE: Wenn Sie den Cross-Fader in Richtung A
bewegen, wird die Lautstärke von Signal
B angehoben.
0PHONO/LINE
Legt die Art des Eingangssignals für das jeweilige PGM
fest (PHONO oder LINE).
WICHTIG
qPGM-Fader
Regelt den Pegel des PGMs.
Die PGM-Fader können Sie selbst austauschen.
wCross-Fader
Regelt das Mischverhältnis von PGM 1 und PGM 2.
Den Cross-Fader können Sie selbst austauschen. Darüber
hinaus können Sie die Lautstärkekurve und
Bewegungsrichtung des Cross-Faders einstellen.
eEingangspegelanzeige
Zeigt die Eingangspegel der PGMs an.
Die untersten LEDs zeigen den Betriebszustand an. Sie
leuchten auf, wenn Sie das Gerät einschalten.
Die Signale für die Pegelanzeige werden nach dem
EQ abgegriffen. Änderungen am EQ sind also auf
der Pegelanzeige sichtbar.
rCROSSFADER-REVERSE-LED
Eine leuchtende LED zeigt an, dass die
Bewegungsrichtung des Cross-Faders umgekehrt wurde.
tMASTER 1 LEVEL
Beeinflusst den Pegel am MASTER OUT 1-Ausgang
(symmetrische XLR-Anschlüsse).
yMASTER 2 LEVEL
Beeinflusst den Pegel am MASTER OUT 2-Ausgang
(unsymmetrische Cinch-Anschlüsse).
2.2. Einen Fader austauschen
1. Entfernen Sie die Knöpfe der Fader.
2. Lösen Sie die vier Schrauben der Abdeckplatte des
Faderbereichs.
3. Entfernen Sie die Abdeckplatte des Faderbereichs.
4. Lösen Sie die Schrauben des Faders, den Sie
austauschen möchten.
5. Lösen Sie den Kabelsteckverbinder des Faders.
6. Setzen Sie den neuen Fader ein.
7. Schließen Sie den Kabelsteckverbinder an.
8. Befestigen Sie den Fader mithilfe der Schrauben.
9. Befestigen Sie die Abdeckplatte mithilfe der
Schrauben.
10. Stecken Sie die Faderknöpfe wieder auf.
WICHTIG

20 TASCAM XS-4
Deutsch 2. Funktionen und Bedienelemente
2.3. Geräterückseite
uMIC INPUT (symmetrische XLR-/Klinkenbuchse)
Schließen Sie an diese Buchse Ihr Mikrofon an.
Die Belegung ist wie folgt:
Klinke
HEISS (+): Spitze
KALT (–): Ring
MASSE: Hülse
Wenn Sie an dieser Buchse ein unsymmetrisches
Mikrofon anschließen, empfehlen wir, KALT (Pin 3 oder
Ring) mit MASSE (Pin 1 oder Hülse) kurzzuschließen.
iADJ
Dient zum Anpassen des Mikrofon-Eingangssignals.
Änderungen am Mikrofoneingangspegel sollten Sie sehr
vorsichtig mithilfe des Kopfhörers vornehmen und dabei
darauf achten, dass das Eingangssignal nicht übersteuert
wird.
oPHONO INPUTS (unsymmetrische Cinch-
Anschlüsse)
Anschluss für einen Plattenspieler mit MM-Tonabnehmer
(Moving Magnet).
pGND-Erdungsklemme
Wenn Ihre Plattenspieler über Erdungskabel verfügen,
schließen Sie diese zur Vermeidung von Stör- und
Brummgeräuschen an diese Erdungsklemme an.
aLINE INPUTS (unsymmetrische Cinch-
Anschlüsse)
Schließen Sie hier Geräte mit Linepegel, wie CD-Player,
Kassettendecks, DAT- und MD-Player an.
sEXT INPUT (unsymmetrische Cinch-Anschlüsse)
Dient zum Anschluss externer Geräte mit Linepegel.
Die an diesen Buchsen anliegenden Signale werden mit
dem Summensignal (vor den MASTER-Reglern 1 und 2)
gemischt.
dREC OUTPUT (unsymmetrische Cinch-
Anschlüsse)
Über diese Buchsen wird die Stereosumme vor den
MASTER-Pegelreglern 1 und 2 ausgegeben.
Wenn Sie an diese Buchsen einen Recorder anschließen,
können Sie Ihre Mischung unbeeinflusst von der
MASTER LEVEL-Einstellung aufzeichnen.
fMASTER OUTPUT 1
(symmetrische XLR-Anschlüsse)
WICHTIG
WICHTIG
An diesen Buchsen wird die mit MASTER 1 geregelte
Stereosumme ausgegeben.
Die Belegung ist wie folgt:
HEISS (+): Pin 2
KALT (–): Pin 3
MASSE: Pin 1
gMASTER OUTPUT 2 (unsymmetrische Cinch-
Anschlüsse)
An diesen Buchsen wird die mit MASTER 2 eingestellte
Stereosumme ausgegeben.
hPOWER (Netzschalter)
jAnschlussbuchse für das Netzkabel
2.4. Frontplatte
kPHONES
An dieser Buchse schließen Sie Ihren Kopfhörer an.
