AA--11DD
SERVICE MANUAL
Integrated Stereo Amplifier
Effective : December, 2002 S-0074A
CONTENTS
1 SPECIFICATIONS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2
2 ADJUSTMENTS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3
3 EXPLODED VIEWS AND PARTS LIST ・・・・・・・・・・・・・・・・・4
4 PC BOARDS AND PARTS LIST ・・・・・・・・・・・・・・・・・・・・・・・・6
5 INCLUDED ACCESSORIES ・・・・・・・・・・・・・・・・・・・・・・・・・・・10
目次
1仕 様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2
2調 整 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3
3分解図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・4
4基板図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・6
5付属品 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10
NOTES
●PC boards shown are viewed from parts side.
●The parts with no reference number or no parts number in the
exploded views are not supplied.
●As regards the resistors and capacitors, refer to the circuit diagrams
contained in this manual.
●£Parts marked with this sign are safety critical components. They
must be replaced with identical components - refer to the appropriate
parts list and ensure exact replacement.
●Parts of [ ] mark can be used only with the version designated.
[J]:JAPAN[E]:EUROPE
注 意
●プリント基板図は部品面を示しています。
●分解図に部番のない部品および品番のない部品は供給できま
せん。
●標準の抵抗、コンデンサーは省略してあります。
回路図を参照してください。
●£印は安全重要部品です。
交換する時は必ず指定の部品を使用してください。
●仕向先
[J]:JAPAN[E]:EUROPE
1 SPECIFICATIONS
−2−
仕 様
本体
電源 ................................................................ 100VAC50-60Hz
消費電力 .................................................................................. 130W
外形寸法(WxHxD) .................... 435mmx102mmx380mm
質量............................................................................................ 7.7kg
許容動作温度............................................................ ＋5℃〜＋40℃
許容動作湿度...................................... 5％〜90％(結露のないこと)
許容保管温度 ........................................................ −20℃〜＋55℃
アンプ部
ステレオ出力(0.1%,1kHz,8Ω).............................. 50W＋50W
SN比 .......................................................................................... 95dB
入力感度/インピーダンス...................................... 300mV/47kΩ
周波数特性 .................................................................. 5Hz〜60kHz
トーンコントロール ............................ BASS:±10dB(100Hz)
TREBLE:±10dB(10kHz)
付属品
リモコン
リモコン用乾電池(単3)x2本
取扱説明書
保証書
仕様及び外観は改善のため予告なく変更することがあります。
Amplifier Section
Power output ........................ 50 W +50 W (8Ω, 1kHz, 0.1% THD)
S/N Ratio ........................................................ LINE : 85dB (IHF-A)
Input Sensitivity/Impedance .......................... LINE : 300mV/47kΩ
Frequency Response ...................................... LINE : 20Hz~60kHz
Tone Control .............................................. BASS : ±10dB (100Hz)
TREBLE : ±10dB (10kHz)
General
Power Requirement .................................................... 230V, 50Hz
Power Consumption ............................................................ 160 W
Dimensions (W x H x D) ................................ 435 x 102 x 370mm
Weight (Net) ........................................................................ 7.7 kg
Standard Accessory ........................ Remote Control Unit (RC-1D)
(Batteries are not included)
●Design and specifications are subject to change without notice.
2 ADJUSTMENTS
−3−
Bias Current Adjustment
1. Set the VOLUME control to "∞".
2. Set the POWER switch to ON and wait for 10 minutes for
preheating.
3. Adjust TVR1 so that the voltage between R142 (heat sink side)
and R141 (heat sink side) on AMP PCB becomes 10±1mV.
4. In the same way, adjust TVR2 so that the voltage between
R143 (heat sink side) and R144 (heat sink side) becomes 10±
1mV.
バイアス電流調整
1. VOLUMEつまみを "∞"にセットする。
2. 電源を入れ、10分間ウォーミングアップする。
3. AMP PCBのR142 (ヒートシンク側) とR141 (ヒートシン
ク側)間の電圧が、10±1mVになるようTVR1を調整する。
4. 同様にR143(ヒートシンク側)とR144(ヒートシンク側)間
の電圧が、10±1mVになるようTVR2を調整する。
調 整
R142R141R143R144
TVR2 TVR1
AMP PCB
DC voltmeter DC voltmeter
−4−
1234
67890q
w
e
r
t
y
u
i
o
p
a
s
d
fg
h
j
k
l
;
z
x
c
v
b
n
c
3 EXPLODED VIEWS AND PARTS LIST
分解図とパーツリスト
−5−
EXPLODED VIEW LIST
REF.NO. PARTSNO. DESCRIPTION REMARKS
1 9A09503100 KNOB 80KB448*****
2 9A09503200 KNOB 80KB451*****
3 9A09501600 FACEPLATE 75L942W0348*
4 9A09502700 ENDCAPRIGHT 76H671000000
6 9A09503000 WASHER,POWER 85A716******
7 9A09502500 BRACKET 78C284800000
8 9A09502900 KNOB,POWER 80KB450*****
9 9A09230300 ACRY 85A398******
10 9A09502800 KNOB,POWERPUSH 80KB449*****
11 9A09501700 FRONTPLATE 78C284100000
12 9A09507100 KEYPCBASSY A1DB4221****
13 9A09516700 HEATSINK 76H669000000
14£9A09503800 RINGTRANSFORMER[J] R93032J213**
£9A09503850 RINGTRANSFORMER[E] R93032E213*V
15 ‑‑‑‑‑‑‑‑‑‑ TRANSPADRUBBER
16 ‑‑‑‑‑‑‑‑‑‑ TRANSPADMETAL
17 ‑‑‑‑‑‑‑‑‑‑ NUT
18 9A09507300 ACPCBASSY[J] A1DB4227****
9A09507350 ACPCBASSY[E] A1DB4225****
19 9A09502100 REARPLATE[J] 78C2849W0487
9A09502150 REARPLATE[E] 78C2842W0349
20£9A09231500 BUSHING,SB4F‑4 98BSB4F4****
21£9A09231400 ACCORD[J] 651B2U56B24P
£9A09503900 ACCORD[E] 654H2E20B21S
22£9A09504000 ACRECEPTACLE,AS‑0715‑PQ[J] 10DAS0715PQ*
£9A09504050 ACRECEPTACLE,DTS‑0043[E] 10DDTS0043**
23 9A09501800 UPPERCOVER 78C284600000
24 9A09503400 KNOB 80KB453*****
25 9A09503300 KNOB 80KB452*****
26 9A09502600 ENDCAPLIFT 76H670000000
27 9A09503500 LIGHTGUIDER 85A712******
28 9A09503600 LIGHTSHIELE 85A713******
29 ‑‑‑‑‑‑‑‑‑‑ BOLT
30 9A09501900 CHASSIS,LEFT 78C284300000
31 9A09507000 AMPPCBASSY A1DB4220****
32 9A09504100 SPEAKERJACK,WTA‑510 71AWAT510***
33 9A09507200 GATHERPCBASSY A1DB4222****
34 9A09503700 FOOTCUSHION 81AD289*****
35 9A09502000 BOTTOMPLATE 78C284500000
36 9A09502200 CHASSIS,RIGHT 78C284400000
F1£9A09572000 FUSE,M55A/250VT[J] 2652000522*2
F1£9A09504500 FUSE,M52.5A/250VT[E] 265202P522*2
F2£9A09504300 FUSE,M51A/250VT 2652000122*2
F5,F6£9A09504400 FUSE,M56.3A/250VT 265206P322*2
F411£9A09572100 FUSE,M51.6A/250VT[J] 265201P622*2
F411£9A09504600 FUSE,M50.8A/250VT[E] 265200P822*2
−6−
4 PC BOARDS AND PARTS LIST
基板図とパーツリスト
AMP PCB (B4220)
−7−
KEY PCB (B4221)
GATHER PCB (B4222) GATHER PCB (B4223)
AC PCB (B4225) AC PCB (B4227)
GATHER PCB (B4224)
GATHER PCB (B4226)
AMP PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
9A09507000 AMPPCBASSYB4220
9A09517700 AMPPCBB4220
9A09516700 HEATSINK,H‑669
9A09517600 BRACKET,C‑1307
C15£9A09508200 C,MEX0.1UF/250V
C70£9A09509000 C,ELEC1000UF/25V
C98,C99£9A09509400 C,ELEC10000UF/50VWHITE
D1 9A09509500 DIODE,1N914
D4‑D17 9A09237400 DIODE,1N4007
D18£9A09509600 BRIDGERECTIFIER,RC202
D19 9A09509500 DIODE,1N914
D20 9A09509700 ZENERDIODE,4.7V0.5W
D22£9A09509800 BRIDGERECTIFIER,BR102
D22 9A09509900 HEATSINK,H‑486
D32 9A09510000 ZENERDIODE,8.2V0.5W
F2,F5,F6 9A09241200 FUSEHOLDER
JP1,JP2 9A09510100 WAFER,5045‑5P
JP3 9A09510200 WAFER,3963‑2P
JP4 9A09510300 WAFER,5045‑3P
JP6 9A09510400 WAFER,3963‑3P
JP7 9A09510500 WAFER,5045‑4P
JP8 9A09244800 WAFER,5045‑2P
JP10 9A09510300 WAFER,5045‑3P
JP14 9A09510100 WAFER,5045‑5P
JP15 9A09244800 WAFER,5045‑2P
L2,L3 9A09510700 COIL,40TX0.8
L5 9A09510800 BEADCORE,3.5TX7.5MX0.8M
LTV1 9A09510900 PHOTO‑TR,LTV‑817
Q1,Q2 9A09511000 TR,2SC2235
Q3 9A09511100 TR,2SC2240
Q4‑Q9 9A09511200 TR,2SA970
Q10,Q11 9A09240700 TR,2SC3327A
Q12‑Q15£9A09511300 TR,2SC3421
Q16‑Q25 9A09511100 TR,2SC2240
Q26 9A09240800 TR,2SA965
Q27,Q28 9A09511600 TR,2SA1349
Q29,Q30 9A09511700 TR,2SA1145
Q31,Q32 9A09511800 TR,2SC2705
Q33,Q34£9A09511900 TR,2SA1358
Q35,Q36£9A09512000 TR,2SK1529
Q37,Q38£9A09512100 TR,2SJ200
Q39,Q42 9A09511200 TR,2SA970
Q43 9A09511100 TR,2SC2240
R17£9A09512200 R,M.O.F2W10J
R57,R62£9A09512200 R,M.O.F2W10J
R77,R78 9A09512800 R,METAL1/4W24K9
R81,R82 9A09512900 R,METAL1/4W620
R120£9A09513900 R,M.O.F2W33J
R137,R138£9A09514400 R,CARBON1/2W68
R141‑R144£9A09514500 R,CEMENT5W0.33
R152,R153£9A09514900 R,CARBON1/2W33
R154,R155£9A09515000 R,M.O.F1W8K2
R156£9A09512200 R,M.O.F2W10J
R161,R162£9A09515100 R,M.O.F2W330
R175,R176 9A09515300 NTCTHERMISTOR,220K
AMP PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
R178£9A09515400 R,CARBON1/2W47
RCA1‑RCA4 9A09515600 RCAJACK,HSP‑214V03
RCA6 9A09515700 M3.5JACK,HTJ‑035‑12EB
RY1 9A09515800 RELAY,V23105‑A5003‑A201
RY2,RY3 9A09515900 RELAY,G4W‑221412V
TP1‑TP4 9A09516000 COPPERCONDUCTOR
TVR1,TVR2 9A09516100 VR,SEMI‑FIXED1K
U1 9A09516300 IC,TC9163AN
U6 9A09516400 IC,JRC072
U7£9A09242300 IC,AN7805
U8£9A09516500 IC,AN7815
U9£9A09516600 IC,AN7915
U7‑U9 9A09529900 HEATSINK,H‑198
U12 9A09516800 IC,NE5532AN
KEY PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
9A09507100 KEYPCBASSYB4221
9A09519300 KEYPCBB4221
D2,D3,D30 9A09509500 DIODE,1N914
IR1 9A09247100 INFERREDRECEIVER,IR‑9G
J4 9A09518100 WAFER,5045‑2P
LED1 9A09518500 LED,RT3‑634B2CS(BLUE)
LED23‑29 9A09518600 LED,L‑3XAT(YELLOW)
SW1 9A09247000 TACTSW,SKHVBK3710
U10 9A09518800 IC,BA6208
U11 9A09518900 IC,TMP87CH47U
U13 9A09519000 IC,TC74HC74AP
U14 9A09519100 IC,HD74HC14P
Z1 9A09519200 OSCILLATOR,8MHZ49US
GATHER PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
9A09507200 GATHERPCBASSY
9A09522600 GATHERPCB
C116,C117£9A09520000 C,MEX0.01UF/250V
J9 9A09510300 WAFER,5045‑3P
J12 9A09520300 PHONEJACK,HTJ‑0640‑3ANI
J15,J16 9A09523300 WAFER,3963‑3P2T
JP5 9A09510100 WAFER,5045‑5P
JP11 9A09510300 WAFER,5045‑3P
P1 9A09244600 TERMNALGND,K‑15
Q40,Q41 9A09240700 TR,2SC3327A
SW1£9A09521600 SW,POWERSDDFA3117UTV8
SW3 9A09521700 SW,ROTATEEC16B24202
U2 9A09521800 IC,OPA2604
U3 9A09516800 IC,NE5532AN
U4 9A09521900 IC,JRC4556
U5 9A09522000 IC,AD712
VR1 9A09522200 VR,25KMNRK163121A105
VR2 9A09522300 VR,50KAX2RK18112MC
VR3,VR4 9A09522400 VR,100KBX2RK16F121A400
VR5 9A09522500 VR,100KAX2RD163121R033
−8−
AC PCB ASSY
REF.NO. PARTSNO. DESCRIPTION
9A09507300 ACPCBASSYB4227[J]
9A09507350 ACPCBASSYB4225[E]
9A09523400 ACPCBB4227[J]
9A09523450 ACPCBB4225[E]
C115£9A09508200 C,MEX0.1UF/250V
D31 9A09237400 DIODE,1N4007
F1,F411 9A09522800 FUSEHOLDER
F1,F411 9A09522900 FUSEHOLDERCOVER
J13 9A09523300 WAFER,3963‑3P2T
L4£9A09522700 CHOKE,RDS2.6‑0.4MH
RY4£9A09523000 RELAY,OM1‑SS‑212L
−9−
5 INCLUDED ACCESSORIES
−10−
付属品
INCLUDED ACCESSORIES
REF.NO. PARTSNO. DESCRIPTION REMARKS
9A09146900 OWNER'SMANUAL,JAPANESE[J] 9904A1DDM***
9A09147000 OWNER'SMANUAL,MULTI[E] 99041DEUR***
9A09507700 REMOTECONTROLUNIT 62RC1D******
9A09234300 BATTERY 250027******
9A09507800 NOMO‑NOMO3.5MCABLE[E] 64T0008*****
86 74 52 31
E
D
C
B
A

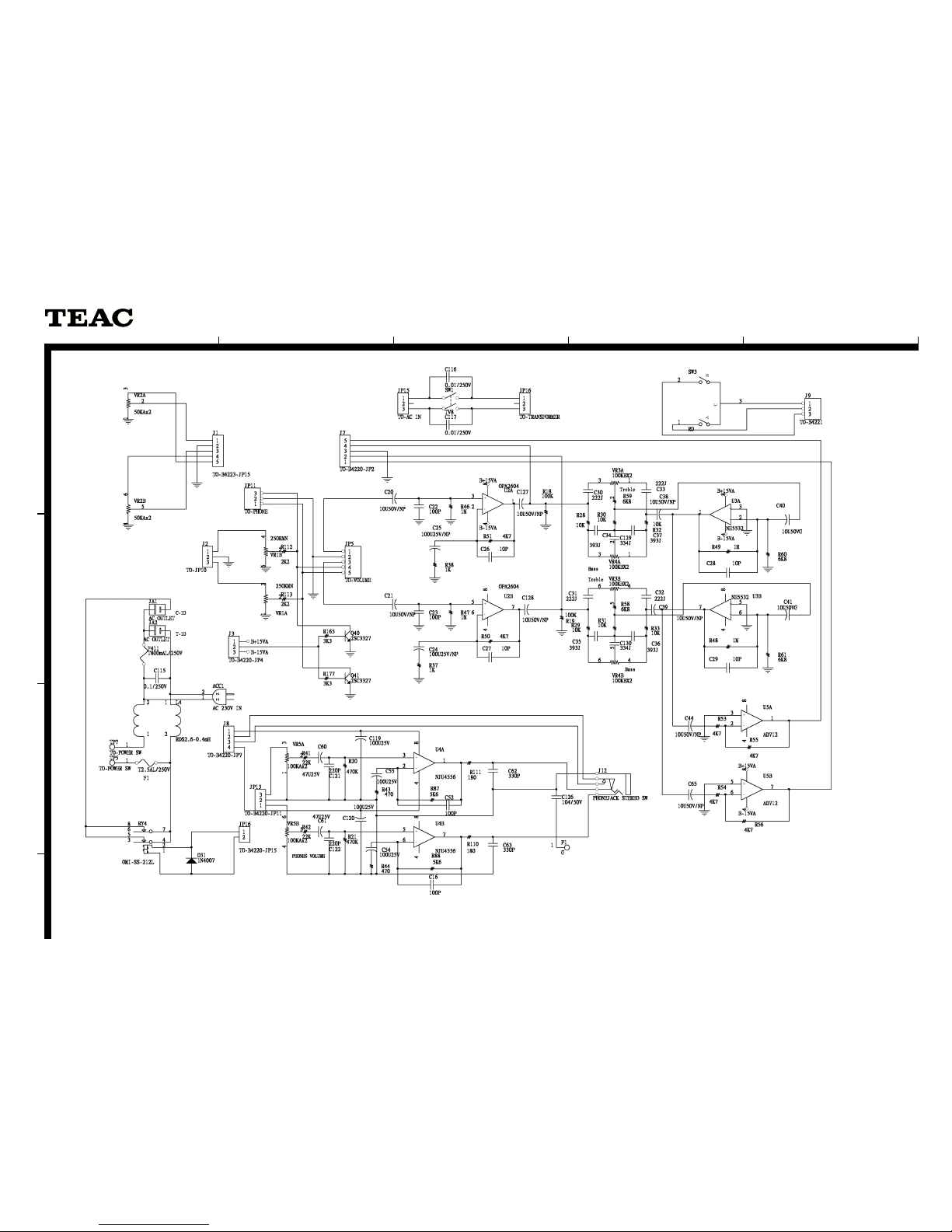

SCHEMATIC DIAGRAM
A-1D
Integrated Stereo Amplifier
AA--11DD
1 st Issue; August 2002
4 52 31
C
B
A
SCHEMATIC DIAGRAM
A-1D
1 st Issue; August 2002
Integrated Stereo Amplifier
AA--11DD
4 52 31
C
B
A
SCHEMATIC DIAGRAM
A-1D
1 st Issue; August 2002
Integrated Stereo Amplifier
AA--11DD
AMP, A-1D EUR
LEVEL PARTS NO. DESCRIPTION UNIT
1 1 9A09147000 OWNER'S MNL,EUR A-1D 1
2 1 9A09230300 ACRY A-398 1
3 1 9A09231500 BUSHING SB4F-4 1
4 1 9A09232100 SCREW RH,PHIL,Y 3*0.5*L6 7
5 1 9A09232300 SCREW RH,PHIL,B 3*0.5*L6 2
6 1 9A09232700 SCREW RH,PHIL,PLASTIC 1/8 6
7 1 9A09234300 BATTERY #3 2
8 1 9A09501600 FACE PLATE L-942 1
9 1 9A09501700 FRONT PLATE C-2841 1
10 1 9A09501800 UPPER COVER C-2846 1
11 1 9A09501900 CHASSIS,LEFT C-2843 1
12 1 9A09502000 BOTTOM PLATE C-2845 1
13 1 9A09502150 REAR PLATE C-2842 1
14 1 9A09502200 CHASSIS,RIGHT C-2844 1
15 1 9A09502300 BRACKET, C-2847 1
16 1 9A09502400 BRACKET, C-1933 2
17 1 9A09502500 BRACKET, C-2848 1
18 1 9A09502600 END CAP LIFT H-670 1
19 1 9A09502700 END CAP RIGHT H671 1
20 1 9A09502800 KNOB,POWER PUSH KB-449 1
21 1 9A09502900 KNOB,POWER TACE KB-450 1
22 1 9A09503000 WASHER,POWER A-716 1
23 1 9A09503100 KNOB TYPE KB-448 1
24 1 9A09503200 KNOB KB-451 1
25 1 9A09503300 KNOB KB-452 1
26 1 9A09503400 KNOB KB-453 1
27 1 9A09503500 LIGHT GUIDER A-712 1
28 1 9A09503600 LIGHT SHIELE A-713 1
29 1 9A09503700 FOOT CUSHION D-289 4
30 1 9A09503850 RING TRANSFORMER 1
31 1 9A09503900 AC CORD, H03VVH2-F 2*0.75 1
32 1 9A09504050 AC RECEPTACLE DTS-0043 2
33 1 9A09504100 SPEAKER JACK WTA-510 1
34 1 9A09504200 TUBE,SLEEVE M43 1
35 1 9A09504300 FUSE, M5 1A/250V T 19195 1
36 1 9A09504400 FUSE, M5 6.3A/250V T 1919 2
37 1 9A09504500 FUSE, M5 2.5A/250V T 1919 1
38 1 9A09504600 FUSE, M5 0.8A/250V T 1919 1
39 1 9A09504700 RUBBER PLUG 4TR-2440 4
40 1 9A09504800 LOCKER WTJ-064 1
41 1 9A09504900 CONNECTOR ED-B33 2P 1
42 1 9A09505000 CONNECTOR ED-F72 2P 1
43 1 9A09505100 CONNECTOR ED-F73 3P 1
44 1 9A09505200 CONNECTOR ED-F11 3P2T 1
45 1 9A09505300 SPONGE,EVA D-265 2
46 1 9A09505400 SPONGE,EVA D-118 0,5
47 1 9A09505500 CABLE TIE MOUNT CM-20 1
48 1 9A09505600 CABLE TIE MOUNT FW-2S-3M 1
49 1 9A09505700 SCREW PH PHIL W 3*0.5*L8 25
50 1 9A09505800 SCREW RH PHIL W 4*0.7*L6 4
51 1 9A09505900 SCREW RH PHIL Y 3*0.5*L12 2
52 1 9A09506000 SCREW RH PHIL W 3.5*0.6*I 1
53 1 9A09506100 SCREW RH PHIL B 3*0.5*L8 3
54 1 9A09506200 SCREW TRILOBUAR THEAD RH 4
55 1 9A09506300 SCREW RH PHIL B 3.2*0.6* 5
56 1 9A09506400 SCREW FH PHIL Y 3*0.5*L6 8
57 1 9A09506500 SCREW FH PHIL B 3*0.5*L6 12
58 1 9A09506600 STICKER (MADE IN TAIWAN) 1
59 1 9A09506700 CABLE TIE 90MM 10
60 1 9A09506800 ISOLATION SHEET 35*55MM 1
61 1 9A09506900 SPONG,EVA D-185 1
62 1 9A09507000 AMP PCB KIT B4220 1
63 •2 9A09232100 SCREW RH,PHIL,Y 3*0.5*L6 5
64 •2 9A09236700 RES,CARBON 1/4W T 100 2
65 •2 9A09236900 RES,CARBON 1/4W T 1K 16
66 •2 9A09236900 RES,CARBON 1/4W T 1K 2
67 •2 9A09237400 DIODE 1N4007 14
68 •2 9A09237900 C,CERAMIC 0.1/50V F/Z 1
69 •2 9A09239600 C,ELEC 1U/50V 1
70 •2 9A09240100 C,ELEC 4.7U/50V NP 1
71 •2 9A09240700 TRANSISTOR 2SC3327A 2
72 •2 9A09240800 TRANSISTOR 2SA965 1
73 •2 9A09241200 FUSE HOLDER 5 2
74 •2 9A09241200 FUSE HOLDER 5 4
75 •2 9A09242300 IC AN7805 1
76 •2 9A09244800 WAFER 5045-2P 2
77 •2 9A09246000 RES,CARBON 1/4W 10K 1
78 •2 9A09246000 RES,CARBON 1/4W 10K 2
79 •2 9A09246000 RES,CARBON 1/4W 10K 2
80 •2 9A09508000 CAP PP-D 200P/50V RODAN 2
81 •2 9A09508100 CAP,CARAMIC 220P/50V SL/K 12
82 •2 9A09508100 CAP,CARAMIC 220P/50V SL/K 2
83 •2 9A09508200 CAP,METALL MEX 0.1/250V 1
84 •2 9A09508300 CAP,CERAMIC 220P/500V SL/ 2
85 •2 9A09508400 CAP,MYLAR 0.1/50V J 2
86 •2 9A09508500 CAP,ELEC 10U/50V ROA 2
87 •2 9A09508600 CAP,ELEC 220U/25V 2
88 •2 9A09508600 CAP,ELEC 220U/25V 2
89 •2 9A09508600 CAP,ELEC 220U/25V 2
90 •2 9A09508700 CAP,CERAMIC 22P/500V SL/K 2
91 •2 9A09508800 CAP,ELEC 220U/50V 4
92 •2 9A09508800 CAP,ELEC 220U/50V 2
93 •2 9A09508900 CAP,ELEC 10U/50V NP 2
94 •2 9A09508900 CAP,ELEC 10U/50V NP 1
95 •2 9A09509000 CAP,ELEC 1000U/25V 1
96 •2 9A09509100 CAP,ELEC 47U/25V NP 2
97 •2 9A09509100 CAP,ELEC 47U/25V NP 1
98 •2 9A09509200 CAP,CERAMIC 470P/50V SL/K 2
99 •2 9A09509300 CAP,ELEC 220U/25V NP 2
100 •2 9A09509300 CAP,ELEC 220U/25V NP 1
101 •2 9A09509400 CAP,ELEC 10000U/50V WHITE 2
102 •2 9A09509500 DIODE 1N914 2
103 •2 9A09509600 BRIDGE RECTIFIER RC202 1
104 •2 9A09509700 ZENER DIODE 4.7V/0.5W 1
105 •2 9A09509800 BRIDGE RECTIFIER BR102 1
106 •2 9A09509900 HEAT SINK H-486 1
107 •2 9A09510000 ZENER DIODE 8.2V/0.5W 1
108 •2 9A09510100 WAFER 5045-5P 2
109 •2 9A09510100 WAFER 5045-5P 1
110 •2 9A09510200 WAFER 3963-2P 1
111 •2 9A09510300 WAFER 5045-3P 2
112 •2 9A09510400 WAFER 3963-3P 1
113 •2 9A09510500 WAFER 5045-4P 1
114 •2 9A09510600 CONNECTOR ED-F71 2P 1
115 •2 9A09510700 COIL 40T*0.8 2
116 •2 9A09510800 BEAD CORE 3.5T*7.5M*0.8M 1
117 •2 9A09510900 PHOTO-TRANSISTOR LTV-817 1
118 •2 9A09511000 TRANSISTOR,2SC2235 2
119 •2 9A09511100 TRANSISTOR,2SC2240 1
120 •2 9A09511100 TRANSISTOR,2SC2240 10
121 •2 9A09511100 TRANSISTOR,2SC2240 1
122 •2 9A09511200 TRANSISTOR,2SA970 6
123 •2 9A09511200 TRANSISTOR,2SA970 2
124 •2 9A09511300 TRANSISTOR,2SC3421 4
125 •2 9A09511400 SCREW RH PHIL Y 3*0.5*L16 4
126 •2 9A09511400 SCREW RH PHIL Y 3*0.5*L16 6
127 •2 9A09511500 WASHER,SPPRING M3 4
128 •2 9A09511500 WASHER,SPPRING M3 6
129 •2 9A09511600 TRANSISTOR 2SA1349 2
130 •2 9A09511700 TRANSISTOR 2SA1145 2
131 •2 9A09511800 TRANSISTOR 2SC2705 2
132 •2 9A09511900 TRANSISTOR 2SA1358 2
133 •2 9A09512000 TRANSISTOR 2SK1529 2
134 •2 9A09512100 TRANSISTOR 2SJ200 2
135 •2 9A09512200 RESISTOR M.O.F +-5•2W 10 1
136 •2 9A09512200 RESISTOR M.O.F +-5•2W 10 2
137 •2 9A09512200 RESISTOR M.O.F +-5•2W 10 1
138 •2 9A09512300 RES,CARBON 1/4W T 3K3 2
139 •2 9A09512500 RES,CARBON 1/4W T 27K 2
140 •2 9A09512600 RES,CARBON 1/4W T 330K 4
141 •2 9A09512800 RES,METAL 1/4W T 24K9 2
142 •2 9A09512900 RES,METAL 1/4W T 620 2
143 •2 9A09513000 RES,CARBON 1/4W T 10 3
144 •2 9A09513000 RES,CARBON 1/4W T 10 1
145 •2 9A09513100 RES,CARBON 1/4W T 150 2
146 •2 9A09513100 RES,CARBON 1/4W T 150 2
147 •2 9A09513200 RES,CARBON 1/4W T 47K 2
148 •2 9A09513200 RES,CARBON 1/4W T 47K 2
149 •2 9A09513200 RES,CARBON 1/4W T 47K 2
150 •2 9A09513300 RES,CARBON 1/4W T 180 2
151 •2 9A09513400 RES,CARBON 1/4W T 2K2 6
152 •2 9A09513400 RES,CARBON 1/4W T 2K2 2
153 •2 9A09513400 RES,CARBON 1/4W T 2K2 2
154 •2 9A09513500 RES,CARBON 1/4W T 270 2
155 •2 9A09513600 RES,CARBON 1/4W T 560 2
156 •2 9A09513600 RES,CARBON 1/4W T 560 1
157 •2 9A09513600 RES,CARBON 1/4W T 560 3
158 •2 9A09513700 RES,CARBON 1/4W T 120 4
159 •2 9A09513800 RES,CARBON 1/4W T 18 2
160 •2 9A09513900 RES,M.O.F 5.2W 33 1
161 •2 9A09514000 RES,CARBON 1/4W T 330 2
162 •2 9A09514100 RES,CARBON 1/4W T 1K8 4
163 •2 9A09514200 RES,CARBON 1/4W T 2K 2
164 •2 9A09514300 RES,CARBON 1/4W T 15K 3
165 •2 9A09514300 RES,CARBON 1/4W T 15K 1
166 •2 9A09514400 RES,CARBON 1/2W T 68 2
167 •2 9A09514500 RES,CEMENT 5W T 0.33 4
168 •2 9A09514600 RES,CARBON 1/4W T 1K5 4
169 •2 9A09514700 RES,CARBON 1/4W T 12K 2
170 •2 9A09514800 RES,CARBON 1/4W T 220K 1
171 •2 9A09514900 RES,CARBON 1/2W T 33 2
172 •2 9A09515000 RES,M.O.F 1W 8K2 2
173 •2 9A09515100 RES,M.O.F 2W 330 2
174 •2 9A09515200 RES,CARBON 1/4W T 100K 2
175 •2 9A09515300 NTC THERMISTORS 220K 2
176 •2 9A09515400 RES,CARBON 1/2W T 47 1
177 •2 9A09515500 RES,CARBON 1/4W T 150K 1
178 •2 9A09515600 RCA JACK HSP-214V#03 4
179 •2 9A09515700 M3.5 JACK HTJ-035-12EB 1
180 •2 9A09515800 RELAY V23105-A5003-A201 1
181 •2 9A09515900 RELAY G4W-2214 12V 2
182 •2 9A09516000 COPPER CONDUCTOR C-2712 4
183 •2 9A09516100 TVR M6 H-TYPE 1K 2
184 •2 9A09516300 IC, TC9163AN 1
185 •2 9A09516400 IC, JRC072 1
186 •2 9A09516500 IC, AN7815 1
187 •2 9A09516600 IC, AN7915 1
188 •2 9A09516700 HEAT SINK H-669 1
189 •2 9A09516800 IC, PHILIPS NE5532AN 1
190 •2 9A09516900 WIRE BLACK 1015#16 50MM 1
191 •2 9A09517000 WIRE BLACK 1015#16 170MM 1
192 •2 9A09517100 WIRE BLACK 1015#18 250MM 1
193 •2 9A09517100 WIRE BLACK 1015#18 250MM 1
194 •2 9A09517200 WIRE BLACK 1007#24 150MM 1
195 •2 9A09517300 WIRE RED 1015#18 240MM 1
196 •2 9A09517400 WIRE BLACK 1007#24 100MM 1
197 •2 9A09517500 TEMPERATURE T90AR1U1 1
198 •2 9A09517600 BRACKET,C-1307 1
199 •2 9A09517700 KEY PCB B4220 1
200 •2 9A09529900 HEAT SINK H-198 3
201 1 9A09507100 KEY PCB KIT B4221 1
202 •2 9A09234600 RES,CARBON 1/8W T 100 1
203 •2 9A09234800 RES,CARBON 1/8W T 220 7
204 •2 9A09235100 RES,CARBON 1/8W T 2K2 1
205 •2 9A09235100 RES,CARBON 1/8W T 2K2 2
206 •2 9A09235300 RES,CARBON 1/8W T 4K7 1
207 •2 9A09235300 RES,CARBON 1/8W T 4K7 2
208 •2 9A09235300 RES,CARBON 1/8W T 4K7 1
209 •2 9A09235700 RES,CARBON 1/8W T 10K 2
210 •2 9A09235700 RES,CARBON 1/8W T 10K 2
211 •2 9A09237700 C,CERAMIC 0.01/50V F/Z 1
212 •2 9A09239600 C,ELEC 1U/50V 1
213 •2 9A09239900 C,ELEC 100U/25V 1
214 •2 9A09239900 C,ELEC 100U/25V 2
215 •2 9A09247000 TACT SW SKHVBK3710 1
216 •2 9A09247100 INFERRED RECEIVER IR-9G 1
217 •2 9A09247900 SPONGE D-280 0,1
218 •2 9A09248400 RES,CARBON 1/8W 470 1
219 •2 9A09509500 DIODE 1N914 2
220 •2 9A09509500 DIODE 1N914 1
221 •2 9A09517800 MULTILAYER CERAMIC 0.1/50 2
222 •2 9A09517800 MULTILAYER CERAMIC 0.1/50 2
223 •2 9A09517900 C,CERAMIC 22P/50V SL/K 2
224 •2 9A09518000 C,CERAMIC 470P/50V B/K 1
225 •2 9A09518100 WAFER 5045-2P 90 1
226 •2 9A09518200 CONNECTOR ED-E77 5P 1
227 •2 9A09518300 CONNECTOR ED-487 5P 1
228 •2 9A09518400 CONNECTOR ED-E95 3P 1
229 •2 9A09518500 LED M3 1
230 •2 9A09518600 LED M3 L-3XAT YELLOW 7
231 •2 9A09518700 RES,CARBON 1/8W T 120 1
232 •2 9A09518800 IC, BA6208 1
233 •2 9A09518900 IC SMD TMP87CH47U 1
234 •2 9A09519000 IC,TC74HC74AP 1
235 •2 9A09519100 IC,HD74HC14P 1
236 •2 9A09519200 OSCILLATOR 8MHZ 49US 1
237 •2 9A09519300 KEY PCB B4221 1
238 1 9A09507200 GATHER PCB ASSY 1
239 •2 9A09236900 RES,CARBON 1/4W T 1K 2
240 •2 9A09237900 C,CERAMIC 0.1/50V F/Z 1
241 •2 9A09238500 C,CERAMIC 330P/50V SL/K 2
242 •2 9A09239900 C,ELEC 100U/25V 2
243 •2 9A09239900 C,ELEC 100U/25V 2
244 •2 9A09240700 TRANSISTOR 2SC3327A 2
245 •2 9A09244600 TERMNAL GND K-15 1
246 •2 9A09246000 RES,CARBON 1/4W 10K 6
247 •2 9A09508100 CAP,CARAMIC 220P/50V SL/K 2
248 •2 9A09508500 CAP,ELEC 10U/50V ROA 2
249 •2 9A09508900 CAP,ELEC 10U/50V NP 2
250 •2 9A09508900 CAP,ELEC 10U/50V NP 2
251 •2 9A09508900 CAP,ELEC 10U/50V NP 1
252 •2 9A09508900 CAP,ELEC 10U/50V NP 1
253 •2 9A09508900 CAP,ELEC 10U/50V NP 2
254 •2 9A09510100 WAFER 5045-5P 1
255 •2 9A09510300 WAFER 5045-3P 2
256 •2 9A09512300 RES,CARBON 1/4W T 3K3 2
257 •2 9A09513300 RES,CARBON 1/4W T 180 2
258 •2 9A09513400 RES,CARBON 1/4W T 2K2 2
259 •2 9A09515200 RES,CARBON 1/4W T 100K 2
260 •2 9A09516800 IC, PHILIPS NE5532AN 1
261 •2 9A09519400 CAP,CERAMIC 100P/50V SL/K 1
262 •2 9A09519400 CAP,CERAMIC 100P/50V SL/K 2
263 •2 9A09519400 CAP,CERAMIC 100P/50V SL/K 1
264 •2 9A09519500 CAP,ELEC 100U/25V NP 2
265 •2 9A09519600 CAP,CERAMIC 10P/50V SL/K 4
266 •2 9A09519700 CAP,MYLAR 0.0022/50V J 4
267 •2 9A09519800 CAP,MYLAR 0.039/50V J 4
268 •2 9A09519900 CAP,ELEC 47U/25V 2
269 •2 9A09520000 CAP,X2 MEX 0.01/250V 2
270 •2 9A09520100 CAP,METALLIZED 0.33/50V 2
271 •2 9A09520200 CONNECTOR,ED-E79 5P 1
272 •2 9A09520300 PHONE JACK HTJ-0640-3A NI 1
273 •2 9A09520400 CONNECTOR ED-E83 3P 1
274 •2 9A09520500 CONNECTOR ED-C41 3P 1
275 •2 9A09520600 CONNECTOR ED-E75 5P 1
276 •2 9A09520700 CONNECTOR ED-E84 4P 1
277 •2 9A09520800 CONNECTOR ED-E80 3P 1
278 •2 9A09520900 RES,CARBON 1/4W T 470K 2
279 •2 9A09521000 RES,CARBON 1/4W T 22K 2
280 •2 9A09521100 RES,CARBON 1/4W T 470 2
281 •2 9A09521200 RES,CARBON 1/4W T 1M 4
282 •2 9A09521300 RES,CARBON 1/4W T 4K7 2
283 •2 9A09521300 RES,CARBON 1/4W T 4K7 4
284 •2 9A09521400 RES,CARBON 1/4W T 6K8 4
285 •2 9A09521500 RES,CARBON 1/4W T 5K6 2
286 •2 9A09521600 POWER SW,SDDFA3117U TV8 1
287 •2 9A09521700 ROTATE SW,EC16B24202 1
288 •2 9A09521800 IC,OPA2604 1
289 •2 9A09521900 IC,JRC4556 1
290 •2 9A09522000 IC,AD712 1
291 •2 9A09522100 CONNECTOR ED-918 2P 1
292 •2 9A09522200 VR 25KMN,RK163121A105 1
293 •2 9A09522300 VR 50KAX2 RK18112MC 1
294 •2 9A09522400 VR 100KBX2 RK16F121A400 2
295 •2 9A09522500 VR 100KAX2 RD163121R033 1
296 •2 9A09522600 GATHER PCB 1
297 •2 9A09523300 WAFER 3963-3P2T 2
298 1 9A09507350 AC PCB KIT B4225 1
299 •2 9A09237400 DIODE 1N4007 1
300 •2 9A09508200 CAP,METALL MEX 0.1/250V 1
301 •2 9A09522700 CHOKE RDS2.6-0.4MH 1
302 •2 9A09522800 FUSE HOLDER SH0031.8201 2
303 •2 9A09522900 FUSE HOLDER COVER 2
304 •2 9A09523000 RELAY OM1-SS-212L 1
305 •2 9A09523100 CONNECTOR ED-B99 2P 1
306 •2 9A09523200 CONNECTOR ED-F12 3P2T 1
307 •2 9A09523300 WAFER 3963-3P2T 1
308 •2 9A09523450 AC PCB B4225 1
309 1 9A09507450 INSIDE CARTON,A-1D EUR 1
310 1 9A09507550 OUTER CARTON,A-1D EUR 0,5
311 1 9A09507600 STYROFOAM PF-224 2
312 1 9A09507700 REMOTE CONTL A-1D 1
313 1 9A09507800 NOMO-NOMO 3.5M CABLE 1
REF NO. MFR. OEM NO.
WANGI 99041DEUR***
WANGI 85A398******
WANGI 98BSB4F4****
WANGI SCCR*T3006Y*
WANGI SCCR*T3006B*
WANGI SCCR*P1809B*
WANGI 250027******
WANGI 75L942W0348*
WANGI 78C284100000
WANGI 78C284600000
WANGI 78C284300000
WANGI 78C284500000
WANGI 78C2842W0349
WANGI 78C284400000
WANGI 78C284700000
WANGI 78C193300000
WANGI 78C284800000
WANGI 76H670000000
WANGI 76H671000000
WANGI 80KB449*****
WANGI 80KB450*****
WANGI 85A716******
WANGI 80KB448*****
WANGI 80KB451*****
WANGI 80KB452*****
WANGI 80KB453*****
WANGI 85A712******
WANGI 85A713******
WANGI 81AD289*****
WANGI R93032E213*V
WANGI 654H2E20B21S
WANGI 10DDTS0043**
WANGI 71AWAT510***
WANGI 990143ULB***
WANGI 2652000122*2
WANGI 265206P322*2
WANGI 265202P522*2
WANGI 265200P822*2
WANGI 81B4TR2440**
WANGI 10HTJ0640466
WANGI 66HDB33*****
WANGI 66HDF72*****
WANGI 66HDF73*****
WANGI 66HDF11*****
WANGI 94D265******
WANGI 94D285******
WANGI 98DCM20*****
WANGI 98NWS2******
WANGI SCF*T3008W**
WANGI SCCRWM4006W*
WANGI SCCR*M3012Y*
Other manuals for A-1D
1
Table of contents
Other Teac Amplifier manuals
