WW--886600RR
SERVICE MANUAL
Double Cassette Deck
Effective : April, 1999 D00484800A
NOTES
●PC boards shown are viewed from parts side.
●Parts marked with * require longer delivery time.
●The parts with no reference number or no parts number in the
exploded views are not supplied.
●As regards the resistors and capacitors, refer to the circuit diagrams
contained in this manual.
●£Parts marked with this sign are safety critical components. They
must be replaced with identical components - refer to the appropriate
parts list and ensure exact replacement.
●Parts of [ ] mark can be used only with the version designated.



注 意
●プリント基板図は部品面を示しています。
●*印の部品は納期が若干かかります。
あらかじめご了承ください。
●分解図に部番のない部品および品番のない部品は供給できま
せん。
●標準の抵抗、コンデンサーは省略してあります。
回路図を参照してください。
●£印は安全重要部品です。
交換する時は必ず指定の部品を使用してください。
●仕向先



CONTENTS
1 SPECIFICATIONS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
2 ADJUSTMENT AND CHECKS ・・・・・・・・・・・・・・・・・・・・・・・・・ 3
3 EXPLODED VIEWS AND PARTS LIST ・・・・・・・・・・・・・・・・ 8
4 PC BOARDS AND PARTS LIST ・・・・・・・・・・・・・・・・・・・・・・ 12
目次
1仕 様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
2調整と確認 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3
3分解図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 8
4基板図とパーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 12

W-860R
2
1 SPECIFICATIONS
Track System: 4-track, 2-channel stereo
Heads: Deck Ⅰ; 1 Erase and 1 Record/Playback
(Rotating)
Deck Ⅱ; 1 Erase and 1 Record/Playback
(Rotating)
Type of Tape: Cassette tape C-60 and C-90 (Philips
type)
Tape Speeds: 4.76 cm/sec (1-7/8 ips)
9.5 cm/sec (3-3/4 ips) (High speed
dubbing)
Pitch Control: ±10%
Motors: 2 DC servo motors (1 ea. deck)
Wow and Flutter: 0.09 % (WRMS)
Frequency response (Overall, -20 dB):
25–19,000 Hz, Metal tape
25–18,000 Hz, CrO2tape
25–17,000 Hz, Normal tape
Signal-to-Noise Ratio (Overall):
59 dB (NR off, 3 % THD Level,
Weighted)
69 dB (Dolby B NR on, over 5 kHz)
79 dB (Dolby C NR on, over 1 kHz)
Fast Winding Time: Approximately 110 seconds for C-60
Inputs: Line: 97 mV, 50 k ohms
Mic: 0.38 mV, 200 ohms
Outputs: Line: 0.52 V for load impedance of 50 k
ohms or more
Headphones: 1 mW/8 ohms
Power Requirements: 120/230 V AC, 50-60 Hz
(General Export model)
120 V AC, 60 Hz
(U.S.A./Canada model)
230 V AC, 50 Hz (Europe model)
240 V AC, 50 Hz (Australia model)
Power Consumption: 22 W
Dimensions (W x H x D):
435 x 127 x 292 mm
(17-1/8" x 4-15/16" x 11-1/2")
Weight (net): 4.0 kg (8-13/16 lbs.)
Standard Accessories:
Remote control unit (RC-615) x 1
(General Export/Europe/UK/Australia
model), Battery (SUM-3, "AA", "R6"
type) x 2 (General Export/Europe/UK/
Australia model), Input-output
connection cord x 1
●Improvements may result in specification or feature changing
without notice.
仕 様
トラック形式 4トラック2チャンネル ステレオ
ヘッド構成 DeckⅠ：録音/再生ヘッド×1
消去ヘッド×1
DeckⅡ：録音/再生ヘッド×1
消去ヘッド×1
使用テープ C-60,C-90タイプ カセットテープ
テープ速度 4.8cm/sec,9.5cm/sec（倍速ダビング時）
モーター DeckⅠ：DCサーボモーター×1
DeckⅡ：DCサーボモーター×1
ワウ・フラッター 0.09%(W.RMS)
±0.1%(W.Peak)*
周波数特性(総合) メタル：
25〜20,000Hz(30〜19,000Hz±3dB*)
クローム：
25〜19,000Hz(30〜18,000Hz±3dB*)
ノーマル：
25〜18,000Hz(30〜17,000Hz±3dB*)
SN比(総合) 58dB（NROFF,規定録音レベル）*
69dB（ドルビーBNRON,CCIR-ARM）
79dB（ドルビーCNRON,CCIR-ARM）
早巻時間 約110秒（C-60テープ）
入力 ライン：100mV
（入力インピーダンス50kΩ）
マイク：0.38mV
（入力インピーダンス200Ω）
出力 ライン：0.46V
（負荷インピーダンス50kΩ以上）
ヘッドフォン：0.95mW/8Ω
電源 100VAC,50−60Hz
消費電力 22W
外形寸法 435×127×292mm(W×H×D)
質量 4.0kg
付属品 リモートコントロールユニット(RC-615)
×1,単3形乾電池×2,入出力コード2本
（1組）,取扱説明書,保証書
●この仕様は特に表示した項目を除き、当社基準テープを
使用して測定したものです。
●仕様および外観は、改善のため予告なく変更することが
あります。
●*印は、日本電子機械工業会 (EIAJCP-2311)規格に定め
られた測定法によるものです。
ドルビーノイズリダクション及びHX PROヘッドルームエク
ステンションはドルビーラボラトリーズライセンシングコー
ポレーションからの実施権に基づき製造されています.HX
PROはバングアンドオルフセンの考案です.
ドルビー,DOLBY,ダブルD記号∂及びHXPROはドルビー
ラボラトリーズライセンシングコーポレーションの登録商標
です.
Dolby noise reduction and HX Pro headroom extension
manufactured under license from Dolby Laboratories
Licensing Corporation. HX Pro originated by Bang &
Olufsen.
"DOLBY", the double-D symbol ∂and "HX PRO" are
trademarks of Dolby Laboratories Licensing Corporation.

W-860R
3
調整と確認
2 ADJUSTMENTS AND CHECKS
2-1 MECHANICAL ADJUSTMENT
2-1-1 Wow and flutter (playback method)
In both FWD and REV play modes, these measurements should
be made at the beginning, middle, and the end of the tape.
1. Connect a wow-and-flutter meter to the LINE OUT.
2. Load and play a TEAC MTT-111N test tape.
3. Check that the readings on the wow-and-flutter meter is
within 0.19% (JIS WTD).
2-1-2 Tape speed
1. Connect a frequency counter to the LINE OUT.
2. Load a TEAC MTT-111N test tape and play in FWD
direction the beginning of the test tape.
3. Adjust each variable resistor to get the following values.
4. In play mode, check that the following values are obtained at
the beginning and end of the tape.
Speed drifting: Within 120Hz (HIGH speed)
Within 60Hz (LOW speed)
2-1-3 Reel torque
1. Load the cassette torque meter on the deck and read the
pointer indication on the dial scale for each tape transport
operation. The measured torque should be within the
following specified values.
Take-up: 30 to 70g-cm
Supply: 1.5 to 6g-cm
FF/REW: 70 to 150g-cm
Torque meter
MTT-8111W: Forward torque & back tension
MTT-8121W: Reverse torque & back tension
MTT-8242: Fast forward & rewind static torque
2-1機構部の調整
2-1-1ワウ・フラッタ(再生法)
FWD,REV両方向でテープの巻始め、中間、巻終りを測定
する。
1.LINEOUT端子にワウ・フラッタメーターを接続する。
2.テストテープMTT-111Nを再生する。
3.ワウ・フラッタ値が0.19%(JISWTD)以下であることを
確認する。
2-1-2テープスピード
1.LINEOUT端子に周波数カウンターを接続する。
2.テストテープMTT-111Nの巻始め部をFWD方向で再生す
る。
3.周波数値が下表の範囲内になるよう、各調整VRを調整
する。
4.巻始めから巻終りまで再生し、変動幅を確認する。
変動幅：120Hz以内（ハイスピード）
60Hz以内（ロースピード）
2-1-3リールトルク
1.カセット型トルクメーターによる測定値が下記の範囲
内であることを確認する。
テイクアップトルク：30〜70g-cm
バックテンショントルク：1.5〜6g-cm
早送り/巻戻しトルク：70〜150g-cm
トルクメーター
MTT-8111W：巻取りトルクとバックテンション（FWD用）
MTT-8121W：巻取りトルクとバックテンション（REV用）
MTT-8242 ：早送り／巻戻しトルク
Adjustment point
調整個所
Adjustment value
調整値
REC/PLAY
ⅠⅠ
HIGHspeed VR2 6,000±30Hz
LOWspeed VR1 3,000±20Hz
REC/PLAY
ⅡⅡ
HIGHspeed VR4 6,000±30Hz
LOWspeed VR3 3,000±20Hz
Fig. 2-1
VR3 VR4
VR2
VR1
W332
W333
Short HIGH SPEED
Open LOW SPEED
CONTROL PCB

2-2アンプ部の調整
2-2-1注意
●アンプ部の調整・確認の前に、テープ走行系の消磁と
清掃を行なってください。
●特に指定のない限り、調整はLch,Rchの順序で行なって
ください。尚、R11/R21のように記されている回路番号
はLch/Rchを示します。
●0dBは0.775Vです。
●測定に使用するレベル計の入力インピーダンスは1MΩ
以上のものを使用してください。
●特に指定のない場合、調整および確認はFWD方向で行
なってください。
2-2 ELECTRICAL ADJUSTMENT
2-2-1 Precautions
●Before performing adjustments and checks clean and
demagnetize the entire tape path.
●In general, adjustments and checks are made in the order of
Lch then Rch. Double REF. Nos. indicate Lch/Rch.
(Example; R11/R21)
●0dB is referenced to 0.775V.
●The AC voltmeter used in the procedures must have an input
impedance of 1MΩor more.
●Unless specified otherwise, adjustments and checks are made
in FWD direction.
2-2-2 Adjustment locations 調整個所
Fig. 2-2
L301
P303
12
L103 L203
100kHz
TP3
TP4
R14 R24 R12 R22
R13
L101
L201
R23
R11R21
TP1
TP2
MAIN PCB
P310
21
R51 R61
R52
L503
W39
TP
W40
TP
L603 R62
L401
REC AMP PCB
100kHz
W-860R
4
DC voltmeter
Frequency Counter
AC voltmeter
DC voltmeter
Frequency Counter

5
W-860R

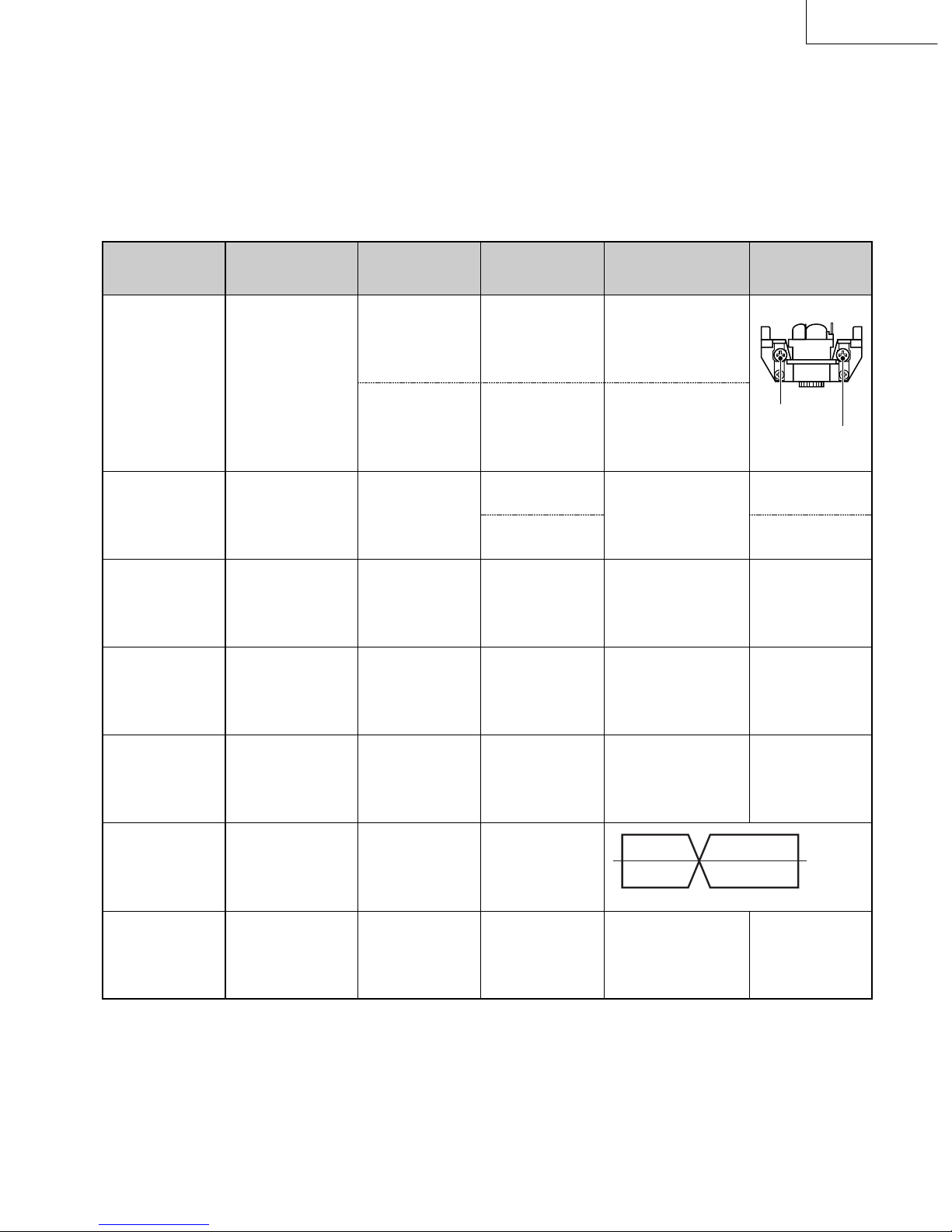

2-2-3 Playback performance 再生系
Deck settings: TEAC test tapes:
Mode: PLAY MTT-150C : For Dolby level calibration
DOLBY NR Switch: OFF MTT-25702 : For playback frequency response check NORMAL tape
MTT-5513 : For S/N check NORMAL tape
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整個所
MEASURING
POINTS, RESULT
測定個所・調整値
REMARKS
備考
1. Head
azimuth
adjustment
アジマス調整
Connection:Fig.2-4
Checkandadjustin
FWD,REV
respectively
FWD、REVそれ
ぞれ調整・確認
MTT-150C Check
LINEOUT:
Phase:within45°
位相:45°以内
(Fig.2-5)
2. DOLBY level
ドルビー
レベル
Connection:Fig.2-2
FWDPLAY MTT-150C
R11/R21 TP1/TP2:
−6dB
REC/PLAY
ⅠⅠ
3. Playback
output level
再生出力
レベル
Connection:Fig.2-3
FWD/REVPLAY MTT-150C Check LINEOUT: −4.5±1dB
Ref.outputlevel
基準出力レベル
4. Meter level
メーター
レベル
MTT-150C Check LEVELMETER:
∂ mark±1dot
5. PHONES
output level
PHONES
出力レベル
MTT-150C Check PHONES:
−19±3dB
8Ωload
8Ω負荷
6. Playback
frequency
response
再生周波数
特性
Connection:Fig.2-3 MTT-25702 Check
7. Playback
S/N ratio
再生S/N比
Connection:Fig.2-3
MTT-5513
Playbackthe
leadertapeportion
リーダーテープ
部を再生
Check 46dBmin.
Ratioofref.
leveltonoise
基準出力レベル
とノイズの比
MTT-25702
(12.5kHz)
Azimuthscrews
アジマス調整
ねじ
LINEOUT:
Maximumoutput
levelatL&R-ch
Lch、Rchとも出
力最大
R12/R22 REC/PLAY
ⅡⅡ
FWD azimuth
REV azimuth
250 1k 12.5k (Hz)
+4dB
–4dB

6
W-860R

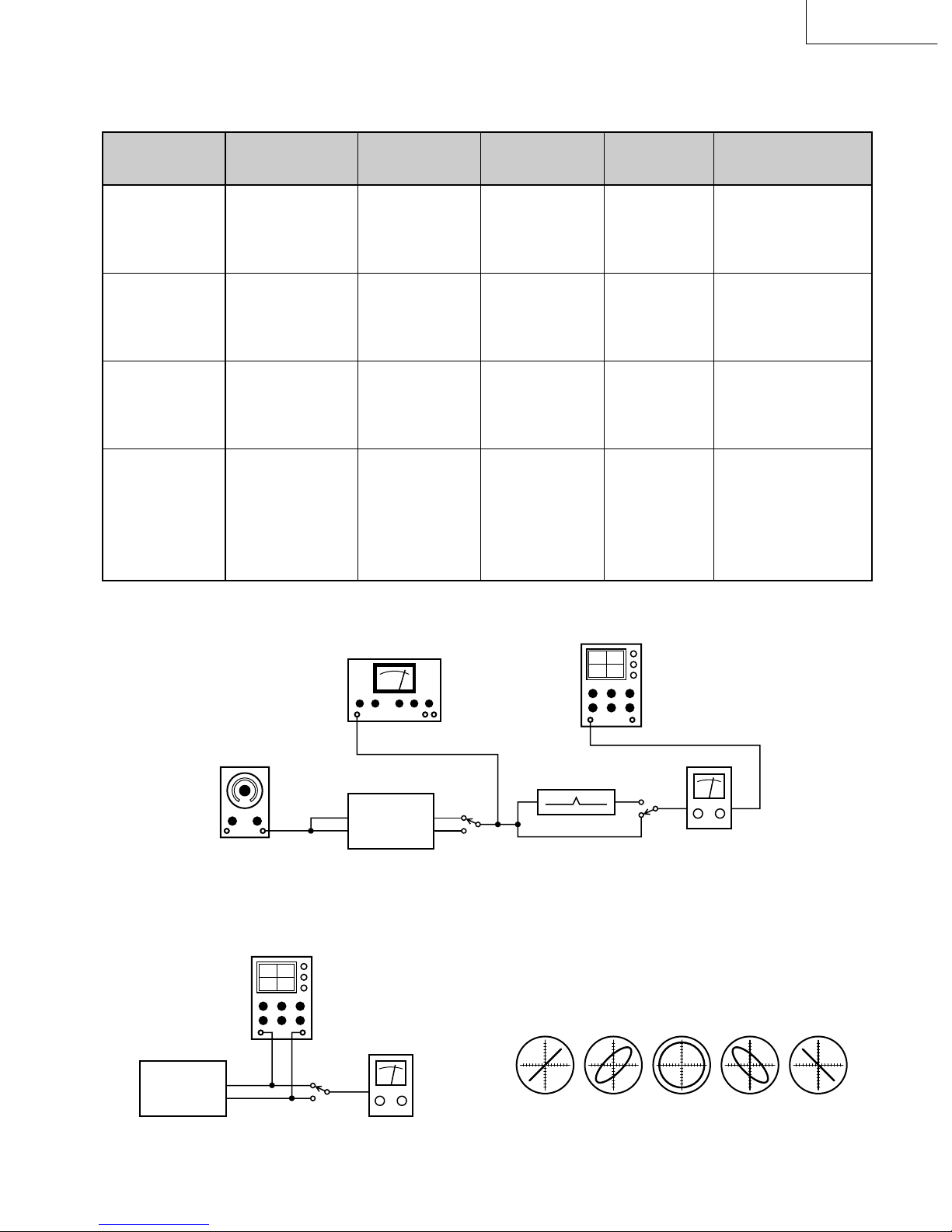

2-2-4 Recording performance 録音系
Deck settings: TEAC recording test tapes:
Mode: REC/PLAY MTT-5513 : For NORMAL
DOLBY NR Switch: OFF MTT-5563 : For CrO2
REC LEVEL Control: Specified position (Item 8) MTT-5572 : For METAL
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整個所
MEASURING
POINTS, RESULT
測定個所・調整値
REMARKS
備考
8. Specified
LINE input
level
ライン規定
入力レベル
Connection:Fig.2-3
Mode:REC
LINEIN:
400Hz/−9dB RECLEVEL LINEOUT: −4.5dB
Afteradjusting,do
notmove
(Specificposition)
調整後は動かさな
いこと（規定位置）
9. Bias osc
frequency
バイアス発振
周波数
Connection:Fig.2-2
TAPE:MTT-5513
Mode:REC
LINEIN:
Nosignal
無信号
L301 P303Pin2:
100kHz REC/PLAY
ⅡⅡ
10. Step up coil
ステップ
アップコイル
Connection:Fig.2-2
TAPE:MTT-5572
Mode:REC
LINEIN:
Nosignal
無信号
L103/L203
TP3/TP4:
Min.DCvoltage
DC電圧最小
REC/PLAY
ⅡⅡ
11. Record bias
録音バイアス
Connection:Fig.2-3
TAPE:MTT-5513
LINEIN:
250Hz/10kHz
−42dB
R14/R24 LINEOUT:
Nearlyequallevel
atbothfrequencies
両周波数の録再出力
が同レベル(±0.5dB)
REC/PLAY
ⅡⅡ
12. MPX filter
MPX
フィルター
Connection:Fig.2-3
Mode:REC
LINEIN:
19kHz/−12dB L101/L201 30dBmin.
Ratioofref.
leveltosignal
基準出力レベル
に対する比
13. Record
level
録音レベル
Connection:Fig.2-3
TAPE:MTT-5513 LINEIN:
400Hz/−12dB
R13/R23 LINEOUT:
−7.5dB
REC/PLAY
ⅡⅡ
14. Total
harmonic
distortion
総合歪率
Connection:Fig.2-3
TAPE:MTT-5513
MTT-5563
MTT-5572
LINEIN:
400Hz/−12dB Check
NORMAL :2.0%orless
CrO2 :2.5%orless
METAL:3.0%orless
TAPE:MTT-5563
MTT-5572 Check LINEOUT:
−7.5±1dB
15. Overall
frequency
response
録再周波数
特性
Connection:Fig.2-3
TAPE:MTT-5513
MTT-5563
MTT-5572
LINEIN:
40Hz–12.5kHz
−42dB
Check
16. Overall S/N
ratio
総合S/N比
Connection:Fig.2-3
TAPE:MTT-5513
MTT-5563
MTT-5572
LINEIN:
Nosignal
無信号
Check
NORMAL :45dBmin.
CrO2 :46dBmin.
METAL :46dBmin.
Ratioofref.
leveltonoise
基準出力レベル
とノイズの比
L401
L503/L603
R52/R62
P310Pin1:
100kHz REC/PLAY
ⅠⅠ
W39/W40:
Min.DCvoltage
DC電圧最小
REC/PLAY
ⅠⅠ
REC/PLAY
ⅠⅠ
R51/R61 REC/PLAY
ⅠⅠ
40 250 12.5k (Hz)
+6dB
–6dB

7
W-860R
ITEM
項目
SETTING
設定
INPUT SIGNAL
入力信号
ADJUSTMENTS
調整個所
MEASURING
RESULT
調整値
REMARKS
備考
17. Erase
efficiency
消去率
Connection:Fig.2-3
TAPE:MTT-5572
1kHzB.P.Fin
LINEIN:
1kHz/＋1dB Check 65dBmin.
Ratioofthe1kHz
recordedportiontothe
erasedportion.
未消去部分と消去部分
の比
18. REC MUTE
function
RECMUTE
効果
Connection:Fig.2-3
TAPE:MTT-5572
1kHzB.P.Fin
LINEIN:
1kHz/＋1dB Check 55dBmin.
Ratioofthe1kHz
recordedportiontothe
"RECMUTE"portion.
録音部分と "REC
MUTE"部分の比
19. Channel
separation
チャンネルセ
パレーション
Connection:Fig.2-3
TAPE:MTT-5563
1kHzB.P.Fin
LINEIN:
Lch1kHz/
−9dB
RchNosignal
無信号
Check 35dBmin.
RatioofLch(1kHz)to
Rch(nosignal).
Lch(1kHz)とRch(無信
号)の比
20. Adjacent
track
crosstalk
トラック間
クロストーク
Connection:Fig.2-3
TAPE:MTT-5572
LINEIN:
LchNosignal
無信号
Rch125Hz/
−9dB
Check 40dBmin.
InverttapeandplayRch
track.Checkleakage
levelagainsttheoutput
referenceofpreviously
recordedportion.
テープを反転して再生
した時のRch出力レベ
ルの比
Oscilloscope
AC voltmeter
W-860R L
VER
R
LINE OUT
HOR
0°(in phase)

45°90°135°180°(out of phase)

Fig. 2-4 Fig. 2-5
Oscillator
Distortion Analyzer
Oscilloscope
AC voltmeter
W-860R
1kHz Filter
LS1
R
L
R
LINE IN LINE OUT
S2
Fig. 2-3

3 EXPLODED VIEWS AND PARTS LIST
EXPLODED VIEW-1
W-860R
8
分解図とパーツリスト

EXPLODED VIEW-1
   
     
   
   
   
   
   
   
  
   
  
   
   
   
   
     
   
   
    
   
   
 
   
   
   
   
     
   
   
   
   
     
   
     
   
   
   
  
     
   
     
   
   
   
     
   
    
   
    
   
    
   
£ 
W-860R
9

10
W-860R
EXPLODED VIEW-1
   
£ 
£ 
£ 
£ 
£ 
£ 
   
 
   
   
   
   
   
   
 
 
   
 
£ 
   
   
   
   
   
   
   
   
   
   
   
   
   
   
   
   
INCLUDED ACCESSORIES
   
 
 
 
 
 
 

EXPLODED VIEW-2 (CMAL2Z094A)
   
  
  
  
  
  
  
  
  
  
EXPLODED VIEW-2
W-860R
11

W-860R
12

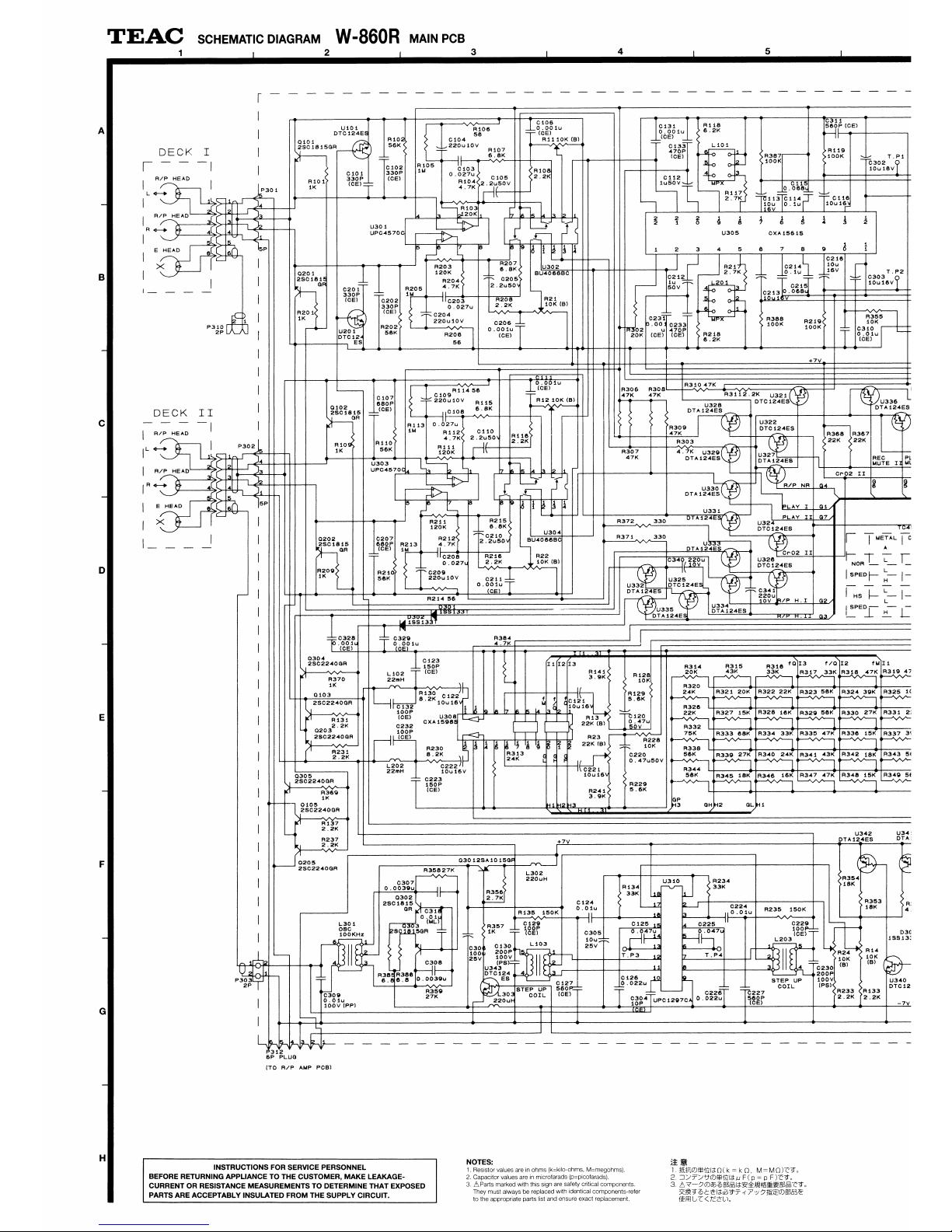

MAIN PCB ASSY
  
 
 
£ 
£ 
£ 
  
£ 
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
MAIN PCB ASSY
  
  
  
  
  
  
  
  
TR PCB ASSY
  
 
 
£ 
£ 
REC AMP PCB ASSY
  
 
 
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
基板図とパーツリスト
4 PC BOARDS AND PARTS LIST

13
W-860R

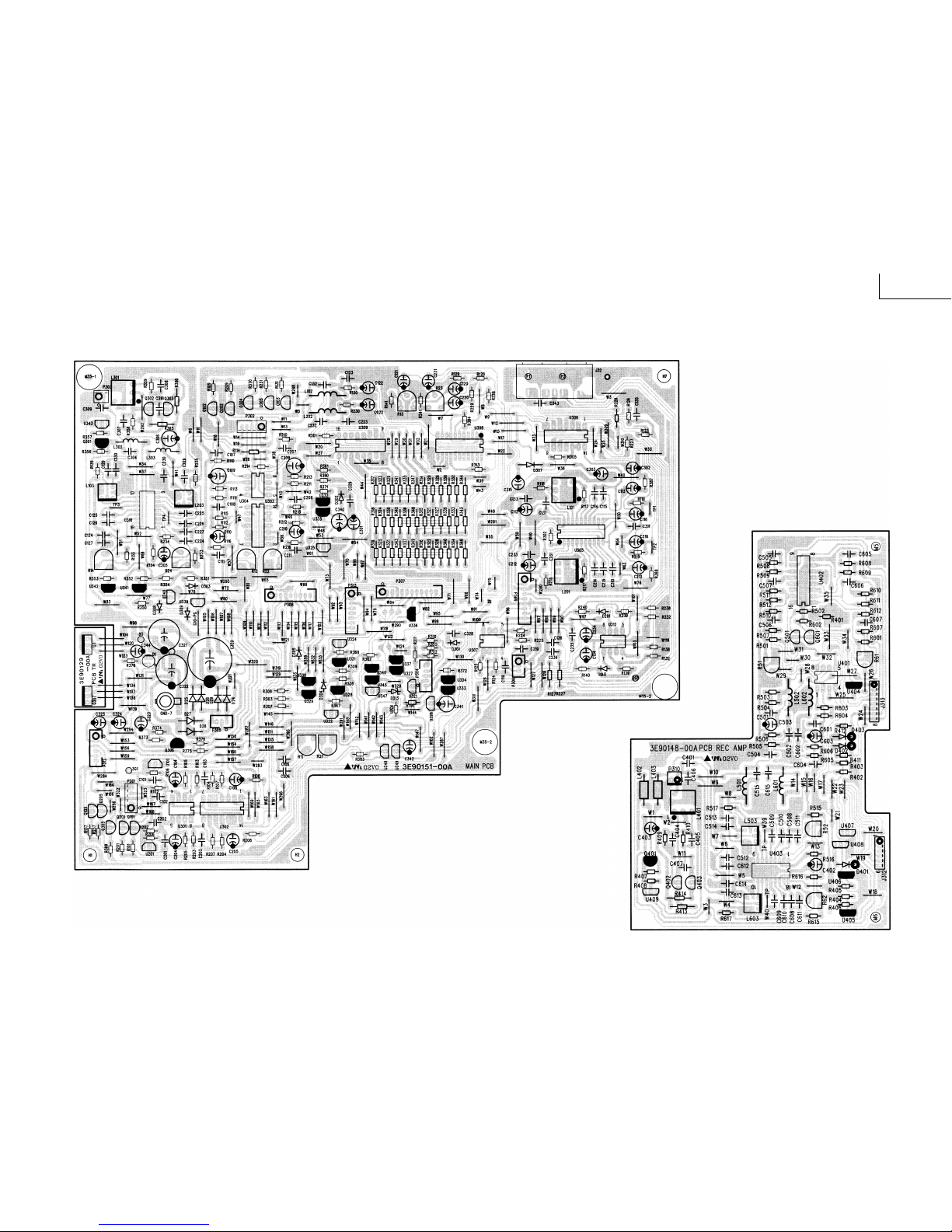

MAIN PCB/TR PCB
REC AMP PCB

14
W-860R
CONTROL PCB/KEY PCB MIC PCB VR PCB
SELECTOR SW PCB
PHONE PCB
SLIDE PCB
TRANS A PCB
TRANS B PCB

W-860R
15

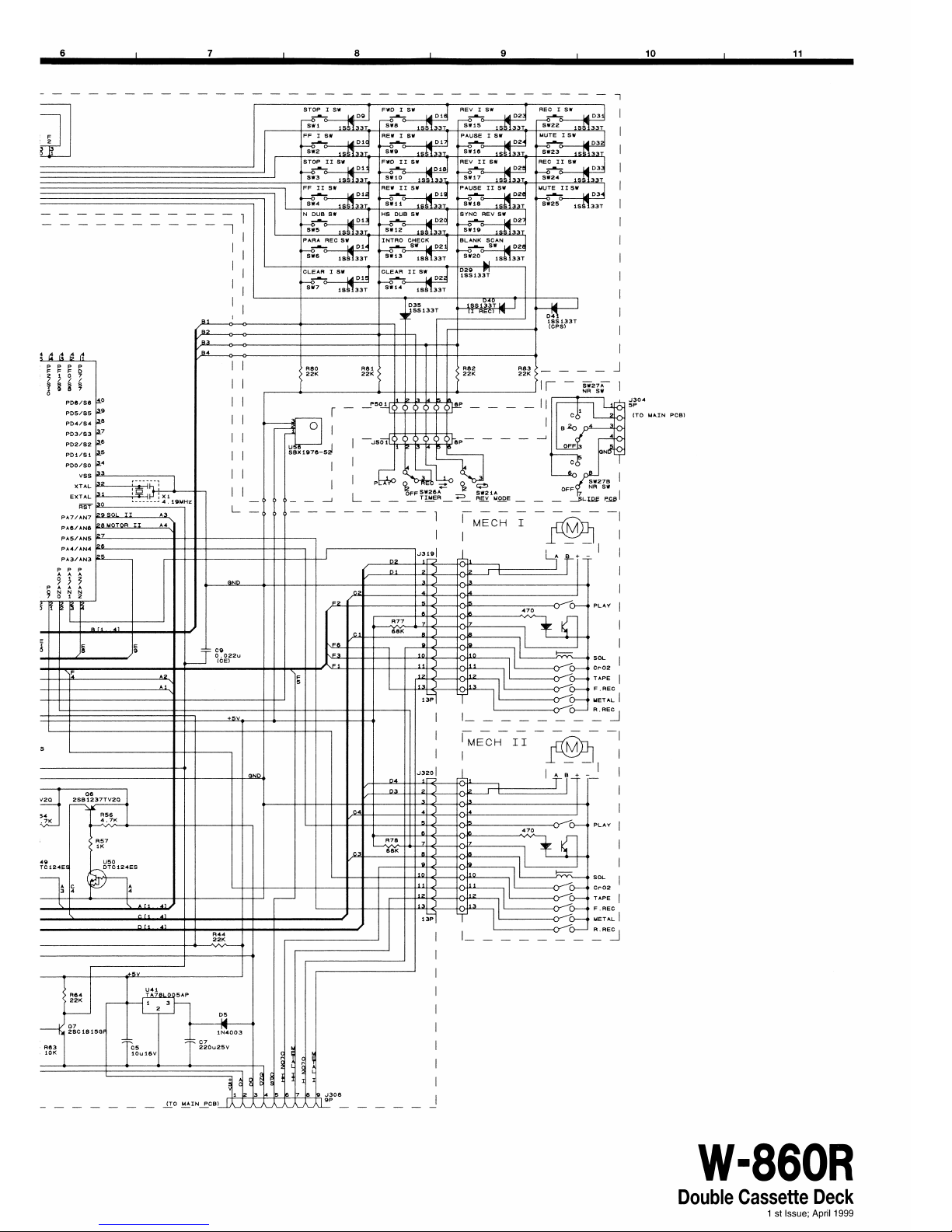

CONTROL PCB ASSY
  
 
 
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
KEY PCB ASSY
  
 
 
 
 
  
  
  
  
  
  
  
MIC PCB ASSY
  
 
 
 
  
  
  
  
  
VR PCB ASSY
  
 
 
  
  
SLIDE PCB ASSY
  
 
 
  
  
  
PHONE PCB ASSY
  
 
 
  
SELECTOR SW PCB ASSY
  
 

 
£ 
TRANS A PCB ASSY
  
 
 
 
 
  
TRANS B PCB ASSY
  
 

 
 
£ 

PRINTED IN JAPAN 0499SK 0.49 MA-0255A
WW--886600RR
ティアック 株 式 会 社  ¿  
  ¿  
  ¿   
  ¿   
 ¿   
 ¿  
 ¿  
 ¿   
 ¿   
 ¿   
 ¿   
 ¿  
 ¿   
 ¿     
 ¿     
 ¿  
 ¿  
 ¿  
 ¿  
TEAC CORPORATION 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan Phone: [phone]
TEAC AMERICA, INC. 7733 Telegraph Road, Montebello, California 90640 Phone: [phone]
TEAC CANADA LTD. 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: [phone]
TEAC MEXICO, S.A. De C.V Privada De Corina, No.18, Colonia Del Carrmen Coyoacon, Mexico DF 04100 Phone: [phone]
TEAC UK LIMITED 5 Marlin House, Marlins Meadow, The Croxley Centre, Watford, Herts. WD1 8YA, U.K. Phone: [phone]
TEAC DEUTSCHLAND GmbH Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany Phone: [phone]
TEAC FRANCE S. A. 17 Rue Alexis-de-Tocqueville, CE 005 92182 Antony Cedex, France Phone: [phone]
TEAC BELGIUM NV/SA P.A. TEAC Nederland BV, Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: [phone]
TEAC NEDERLAND BV Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: [phone]
TEAC AUSTRALIA PTY., LTD. 106 Bay Street, Port Melbourne, Victoria 3207, Australia Phone: [phone]
A.C.N. 005 408 462
TEAC ITALIANA S.p.A. Via C. Cantù 11, 20092 Cinisello Balsamo, Milano, Italy Phone: [phone]
