Techly IDATA EX-DL344 User manual

AMPLIFICATORE VGA CAT. 5/5E/6 www.techly.it
IDATA EX-DL344
Manuale d’istruzione
User's manual
AMPLIFICATORE VGA CAT. 5/5E/6
VGA CAT5/5E/6 EXTENDER

MANUALE D'ISTRUZIONE
2
AMPLIFICATORE VGA CAT. 5/5E/6IT
INDICE
1.0 Introduzione ..........................................................................................................................................................................................................................................3
2.0 Speciche ....................................................................................................................................................................................................................................................4
3.0 Contenuto della confezione ............................................................................................................................................................. 4
4.0 Descrizione pannello ...............................................................................................................................................................................................5
5.0 Collegamento e funzionamento .........................................................................................................................................6
6.0 Precauzioni di sicurezza e manutenzione ..........................................................................................6

3
AMPLIFICATORE VGA CAT. 5/5E/6 ITAMPLIFICATORE VGA CAT. 5/5E/6
AMPLIFICATORE VGA CAT. 5/5E/6
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra
sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il
prodotto. Tenete sempre a disposizione il presente manuale per ulteriori esigenze future.

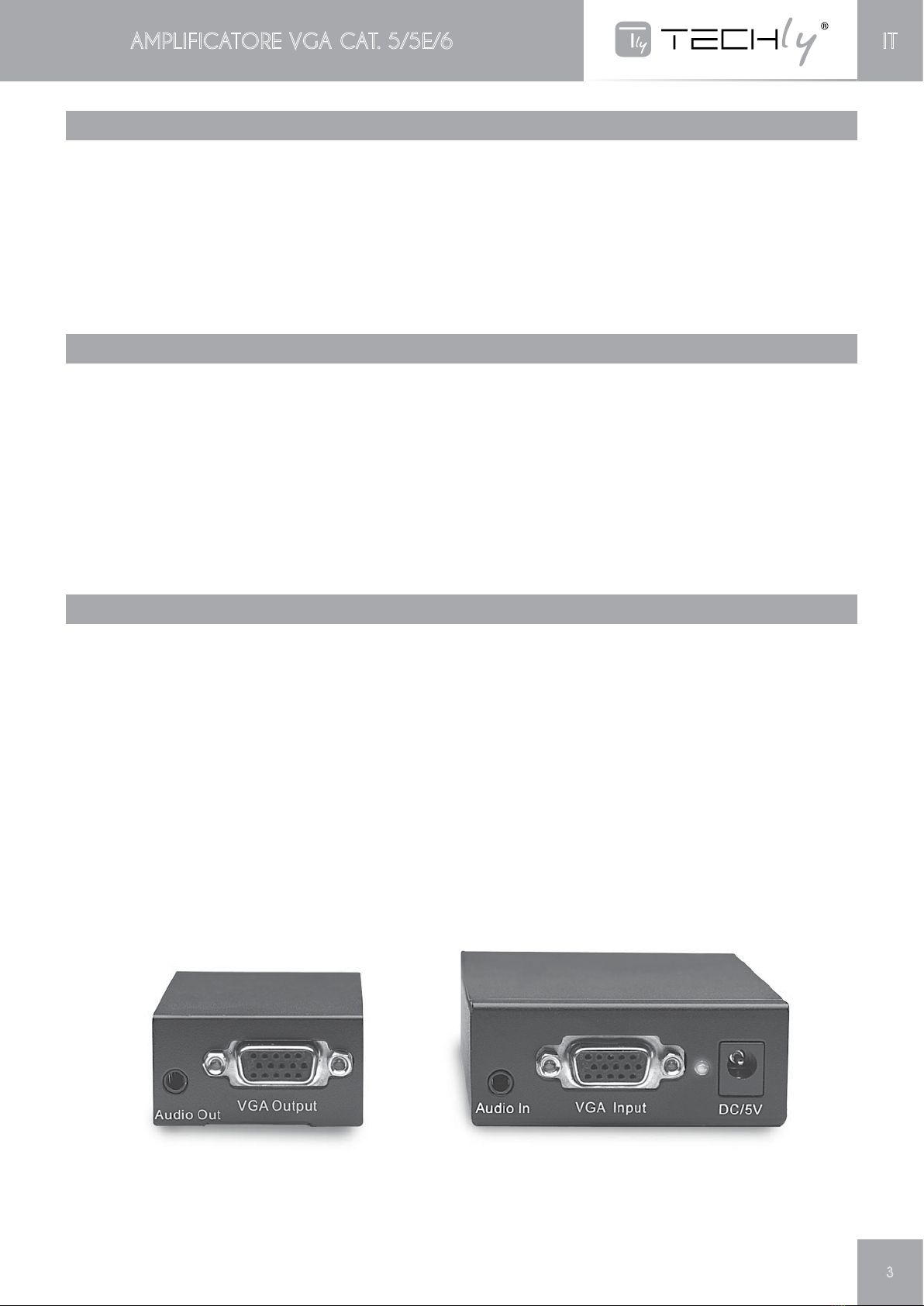

1.0 INTRODUZIONE
Questo Amplificatore VGA UTP 1X1 Splitter con Audio è una periferica ideale per la visualizzazione sia locale che
remota. Riunisce sia funzione di splitter che funzione di extender. Distribuisce i segnali VGA e audio in ingresso alle
uscite locale e remota simultaneamente. Il Ricevitore tramite Cat5 x1 lavora con un Trasmettitore come un modulo
funzionale completo, ricevendo il segnale distribuito dal trasmettitore e trasmettendolo per la visualizzazione.E’
sufficiente un economico cavo UTP con una struttura interna incrociata, il modulo estende il segnale VGA fino ad
un massimo di 300 metri.
1.1 CARATTERISTICHE
Questa periferica ha numerose caratteristiche che gli conferiscono prestazioni superiori. Tra queste caratteristiche
troviamo
• EstendeilsegnalevideoVGAedaudiostereofinoadunmassimodi300mtramiteununcavoastrutturainterna
incrociata
• GUADAGNOePICCOregolabiliperadattarlialladifferentelunghezzadelcavoUTP
Guadagno: Regolazione luminosità
 PICCO:Regolazionedisallineamento
• Supportarisoluzionemassimadi1920x1200
• Doppiauscitanell’unitàlocale:1uscitaVGAperinstallazionelocale,più1uscitaUTPperinstallazioneremota
• Funzionaconproiettori,HDTVeflatpanels

4
AMPLIFICATORE VGA CAT. 5/5E/6IT
3.0 CONTENUTO DELLA CONFEZIONE
Prima di utilizzare l’apparecchio, vericate cortesemente che le seguenti parti siano incluse nella confezione:
1) Amplicatore VGA UTP 1X1 Splitter
2) Ricevitore x 1
3) Alimentatore 5V @2A DC x 2
4) Manuale d’istruzione
2.0 SPECIFICHE
CONNESSIONE INGRESSO/ USCITA
Connettore ingresso VGA(Femmina15pin),StereoAudio
Connettore uscita VGA(Femmina15pin),StereoAudio,1xRJ45
FREQUENZA DI FUNZIONAMENTO
Range di frequenza verticale 60/75/85Hz
RISOLUZIONI (PC)
640X480 800X600 1024X768 1280X720 1280X768 1280X960
1280X1024 1600X900 1600X1200 1920X1080 1920X1200
INFORMAZIONI MECCANICHE
Dimensioni dell’Amplicatore VGA UTP 1X1 Splitter 100×65×25.5mm
Peso dell’Amplicatore VGA UTP 1X1 Splitter 208g
Dimensioni del Ricevitore (L-P-A) 81.5×43×23MM
PesodelRicevitore(Netto) 108g
INFORMAZIONI AMBIENTALI
Temperatura d’esercizio Da 0°C a +70°C
Umidità d’esercizio Da10%a85%RH(senzacondensa)
Temperatura di stoccaggio Da -10°C a +80°C
Umidità di stoccaggio Da5%a90%RH(senzacondensa)
REQUISITI DI ALIMENTAZIONE
Alimentatore per Amplicatore VGA UTP 1X1 Splitter 5V@2A, max 5W
Alimentatore per Ricevitore 5V@2A, max 5W
CERTIFICAZIONI
Unità di conversione FCC,CE,UL
Alimentatore UL,CE,FCC
ACCESSORI
Alimentatore AC Tipo europeo
Manuale distruzione
Nota: Le Specifiche sono soggette a modifiche senza preavviso.

5
AMPLIFICATORE VGA CAT. 5/5E/6 ITAMPLIFICATORE VGA CAT. 5/5E/6

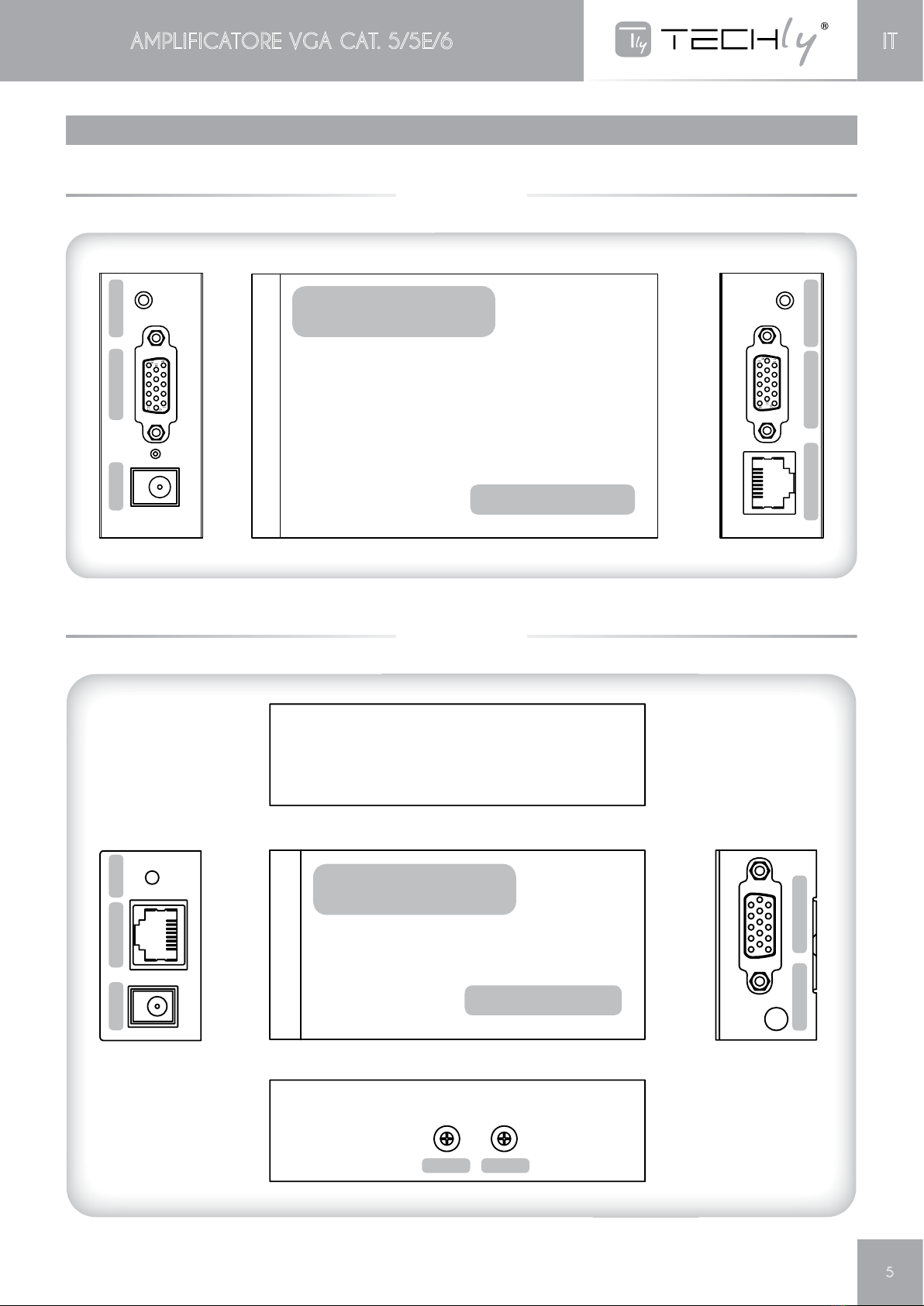

4.0 DESCRIZIONE PANNELLO
Trasmettitore
Ricevitore
Extender VGA UTP
1x1 Con Audio
Extender VGA UTP
Con Audio
Audio In Power
Audio Out
Audio Out
VGA Input UTP Input
VGA Output
VGA Output
UTP Output
DC/5V DC/5V
Trasmettitore
GAIN PEAK
Ricevitore

6
AMPLIFICATORE VGA CAT. 5/5E/6IT
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto dall’a-
limentazione e da altri apparecchi se dovesse esserci un
problema.Nonesporreilprodottoadacquaoumidità.
5.0 COLLEGAMENTO E FUNZIONAMENTO
1) Collegare la singola sorgente VGA all’ingreso VGA principlae utilizzando un cavo VGA.
2) Collegare l’uscita VGA del Trasmettitore al monitor locale e l’uscita audio del Trasmettitore al ricevitore audio
locale.
3) Collegare il Trasmettitore e ciascun Ricevitore utilizzando per ciascuno un cavo di CAT-5e/6
4) Collegare le uscite VGA del Ricevitore ai monitor remote e l’uscita audio del Ricevitore alle periferiche audio
remote.
5) Collegare un alimentatore da 5V@ 2A allo Splitter VGA UTP e l’altro alimentatore da 5V@2A al Ricevitore.
Attenzione: Inserire / Estrarre il cavo con delicatezza.
5.1 SCHEMA DI COLLEGAMENTO
InconformitàallanormativaWEEE2002/96/EC,leapparecchiatureelettricheedelettronichenondevono
essere smaltite con i riuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta
preposti allo smaltimeto e riciclo delle apparecchiture elettriche ed elettroniche. Contattate le autorità locali
competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura
Si dichiara che questo prodotto è conforme alla Direttiva Europea EMC 2004/108/EC.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
6.0 PRECAUZIONI DI SICUREZZA
Manutenzione:
Puliresoloconunpannoasciutto.Nonutilizzaresolventidetergentioabrasivi.
Garanzia:
Nonsaràaccettataalcunagaranziaoresponsabilitàinrelazioneacambiamentiemodifichedelprodottooadanni
determinati dall’uso improprio del prodotto stesso.
Computer
Display
Cat 5e/6 Cable
VGA IN VGA OUTAUDIO AUDIOVGA OUT AUDIO

7
AMPLIFICATORE VGA CAT. 5/5E/6 VGA CAT5/5E/6 EXTENDER EN
USER'S MANUAL
TABLE OF CONTENTS
1.0 Introduction............................................................................................................................................................................................................................................... 8
2.0 Specications.....................................................................................................................................................................................................................................9
3.0 Package Contents.............................................................................................................................................................................................................. 9
4.0 Panel Descriptions.......................................................................................................................................................................................................10
5.0ConnectionandOperation........................................................................................................................................................... 11
6.0 Safety Precaution and maintenance................................................................................................................11

8
VGA CAT5/5E/6 EXTENDEREN
VGA EXTENDER CAT. 5/5E/6
Dear Customer
Thankyouforpurchasingthisproduct.Foroptimumperformanceandsafety,pleasereadtheseinstructionscarefully
before connecting, operating or adjusting this product. Please keep this manual for future reference.
1.0 INTRODUCTION
This VGA UTP Extender 1X1 Splitter with Audio is an ideal device for local displaying and remote viewing. It combines
split function and extension function. It distributes the input of the VGA signal and audio signal into the local and
remote outputs simultaneously. Receiver by Cat5 x1 works with the Sender as a full functional module by receiving
thedistributedsignalfromthesenderandtransmittingtodisplay.OnlybythemostinexpensiveUTPcablewith
cross stand inside, the full functional module extend the VGA display max up to 300 meters.
It offers solutions for VGA retail and show site and Projector factory, noise, space and security concerns, data center
control, information distribution, conference room presentation, school and corporate training environments.
1.1 FEATURES
This device has many features that enable it to perform in a superior manner. Among those features you will find:
• ExtendVGAvideoandstereoaudiosignalmaxupto300moveroneUTPcablewithcrossstandinside
• AdjustingGAINandPEAKtoadaptforthedifferentlengthofUTPcable.
•GAIN:Brightnessadjustment.
•PEAK:Skewadjustment.
• Supportsresolutionmaxupto1920x1200.
• Dualoutputatlocalunit:1xVGAoutputforlocalsite,plus1xUTPoutputforremotesite.
• Workwithmonitorsprojectors,HDTV,andflatpanels.

9
ENVGA CAT5/5E/6 EXTENDERVGA CAT5/5E/6 EXTENDER
2.0 SPECIFICATIONS
INPUT /OUTPUT CONNECTOR
Input connector VGA(Female15pin),StereoAudio
Outputconnector VGA(Female15pin),StereoAudio,1xRJ45
OPERATING FREQUENCY
VerticalFrequencyRange 60/75/85Hz
RESOLUTIONS (PC)
640X480 800X600 1024X768 1280X720 1280X768 1280X960
1280X1024 1600X900 1600X1200 1920X1080 1920X1200
MECHANICAL
Size of VGA UTP Extender 1X1 Splitter 100×65×25.5mm
Weight of VGA UTP Extender 1X1 Splitter 208g
SizeofReceiver(L-W-H) 81.5×43×23MM
WeightofReceiver(Net) 108g
ENVIRONMENTAL
OperatingTemperature 0°C to +70°C
OperatingHumidity 10%to85%RH(nocondensation)
Storage Temperature -10°C to +80°C
StorageHumidity 5%to90%RH(nocondensation)
POWER REQUIREMENT
Power Supply for VGA UTP Extender 1X1 Splitter 5V@2A, max 5W
Power Supply for Receiver 5V@2A, max 5W
REGULATORY APPROVALS
Converter Unit FCC,CE,UL
Power Supply UL,CE,FCC
ACCESSORIES ADAPTER
AC Power Adapter European Standard
User Manual
Note: Specifications are subject to change without notice.
3.0 PACKAGE CONTENTS
Beforeattemptingtousethisunit,pleasecheckthepackagingandmakesurethefollowingitemsarecontainedin
the shipping carton:
1) VGA UTP Extender 1X1 Splitter
2) User’s Manual.
3) OneReceiver
4) Two pieces of 5V@2A DC Power Supply.

10
EN VGA CAT5/5E/6 EXTENDER
4.0 PANEL DESCRIPTIONS
Sender
Receiver
VGA UTP Extender
1x1 With Audio
VGA UTP Extender
With Audio
Audio In Power
Audio Out
Audio Out
VGA Input UTP Input
VGA Output
VGA Output
UTP Output
DC/5V DC/5V
Sender
GAIN PEAK
Receiver

11
ENVGA CAT5/5E/6 EXTENDERVGA CAT5/5E/6 EXTENDER
Toreduceriskofelectricshock,thisproductshouldONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the
product to water or moisture.
5.0 CONNECTION AND OPERATION
1) Connect the single VGA source to the main VGA input using a piece of VGA cable.
2) Connect VGA output of the Sender to a local display and Audio output of the Sender to a local Sounder
3) Connect Sender and each Receiver using a piece of each pieces of CAT-5e/6
4) Connect VGA outputs of Receivers to remote displays and Audio output of Receivers to remote sounders.
5) Plug one 5V@ 2A power supply into the VGA UTP 1X1Splitter and the others 5V@2A power suppliers to Receiver.
Attention: Insert / Extract cable gently.

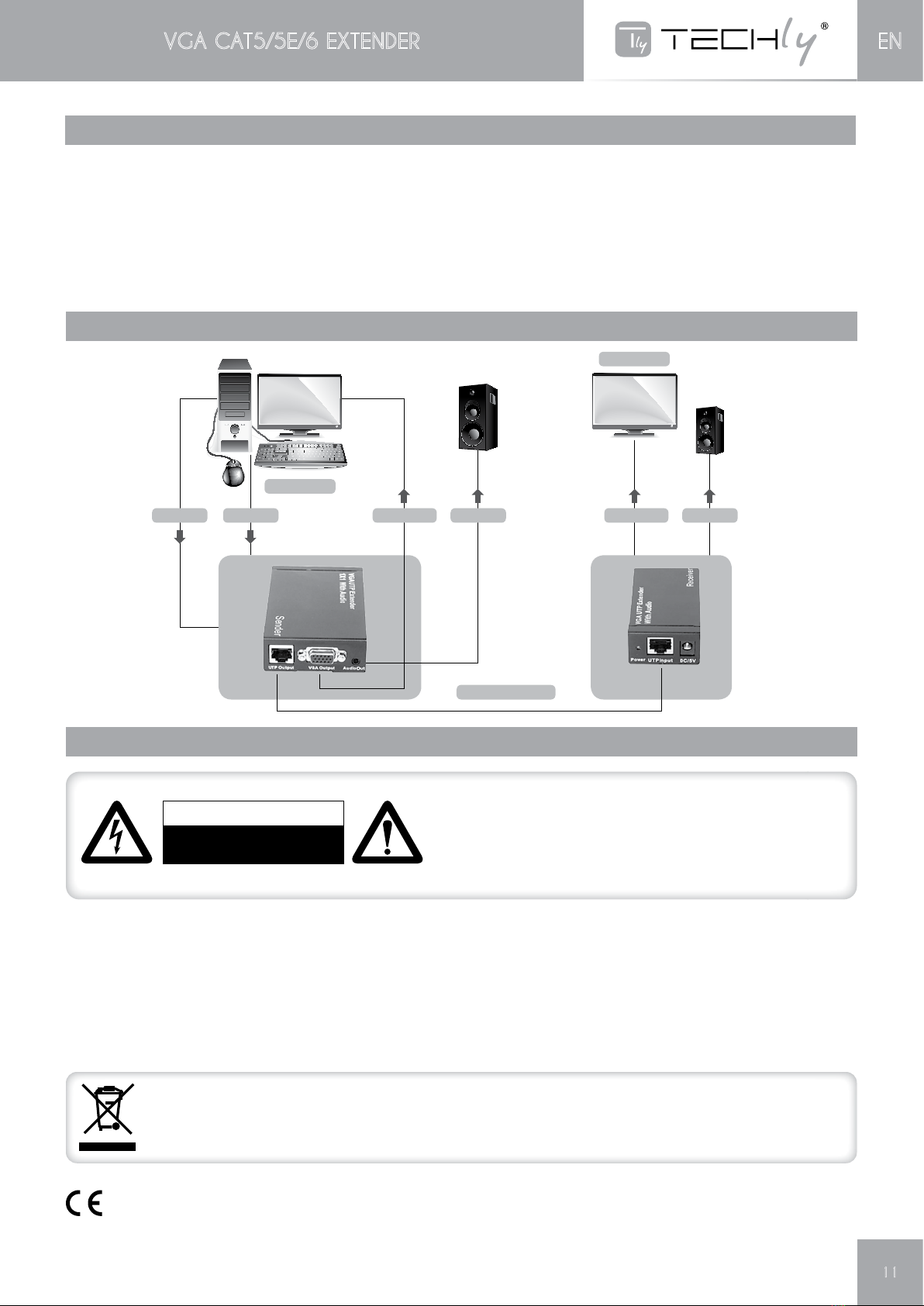

5.1 CONNECTION DIAGRAM
This product is marked with this symbol. It means that used electrical and electronic products should
not be mixed with general household waste. There is a separate collections system for these products in
compliancewithEUDirectiveWEEE2002/96/EC
The product is compliance with European Directive EMC 2004/108/EC.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
6.0 SAFETY PRECAUTIONS
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
Noguaranteeorliabilitycanbeacceptedforanychangesandmodificationsoftheproductordamagecauseddue
to incorrect use of this product.
Computer
Display
Cat 5e/6 Cable
VGA IN VGA OUTAUDIO AUDIOVGA OUT AUDIO
