TECNA 9320 User manual

MANUALE D’USO DEL BILANCIATORE
BALANCER OPERATING MANUAL
MANUEL D’UTILISATION DE L’EQUILIBREUR
MANUAL DE USO DEL EQUILIBRADOR
BEDIENUNGSANLEITUNG FÜR FEDERZUG
GEBRUIKSAANWIJZING VOOR DE BALANCER
BALANSEBLOKKENS BRUKERVEILEDNING
BRUKSANVISNING FÖR BALANSBLOCK
Via Grieco 25/27 - 40024 Castel S. Pietro Terme - Bologna (Italy)
Pho. +39.051.6954400 - Tel. [phone] - Telefax +39.051.6954490
http://www.tecna.net E-mail: [email protected] - [email protected]
Edizione 11/2009
9320 1 ÷ 2,5 1.67
MAN. 9076
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
N. 1 21215 N. 1 33309
kg. kg.
ART.
ITEM
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.031

Il bilanciatore deve essere installato prima di essere utilizzato. Tale operazione deve essere eseguita nel
rispetto delle istruzioni contenute in questo manuale da parte di persone esperte: un’installazione non
corretta può causare danni alle persone e/o alle cose.
Questo manuale contiene importanti informazioni che consentono di utilizzare l’apparecchio in condizioni
di sicurezza. Assicurarsi di aver compreso bene tutte le istruzioni prima di utilizzare il bilanciatore. Il
mancato rispetto di queste avvertenze può arrecare lesioni.
Il bilanciatore è stato realizzato in conformità alle Direttive Comunitarie pertinenti ed applicabili nel momento
della sua immissione sul mercato, che prevedono la marcatura CE del prodotto.
Uso previsto
I bilanciatori sono progettati per equilibrare il peso di utensili ed attrezzi in genere e devono essere utilizzati da
un solo operatore per volta. Il bilanciatore può essere utilizzato in catena di montaggio e posti di lavoro singoli,
in ambienti professionali, privati, hobbistici ecc.
E’ necessario utilizzare, controllare e conservare in perfetta efficienza il bilanciatore, in accordo con ogni
norma relativa ai bilanciatori, utensili e posti di lavoro.
Controindicazioni d’uso
Non utilizzare il bilanciatore in ambienti con atmosfera potenzialmente esplosiva.
Non permettere l’utilizzo del bilanciatore da parte di minori.
Non operare, transitare o sostare sotto al bilanciatore.
Impiegare i bilanciatori rispettando sempre le norme e le leggi localmente in vigore.
La TECNA s.p.a. non è responsabile nei confronti di quei clienti che utilizzano questi bilanciatori per altre
applicazioni.
Scelta del bilanciatore
Valutare il carico complessivo da equilibrare: utensile, accessori e parti dei tubi o cavi sostenuti dal bilanciatore.
Il carico complessivo da equilibrare deve essere compreso fra la portata minima e massima del bilanciatore.
Messa in servizio del bilanciatore
Valutare l’estensione dell’area di lavoro e, se opportuno, appendere il bilanciatore ad un carrello in modo da
consentire il corretto utilizzo in una zona di ampiezza adeguata all’attività da svolgere.

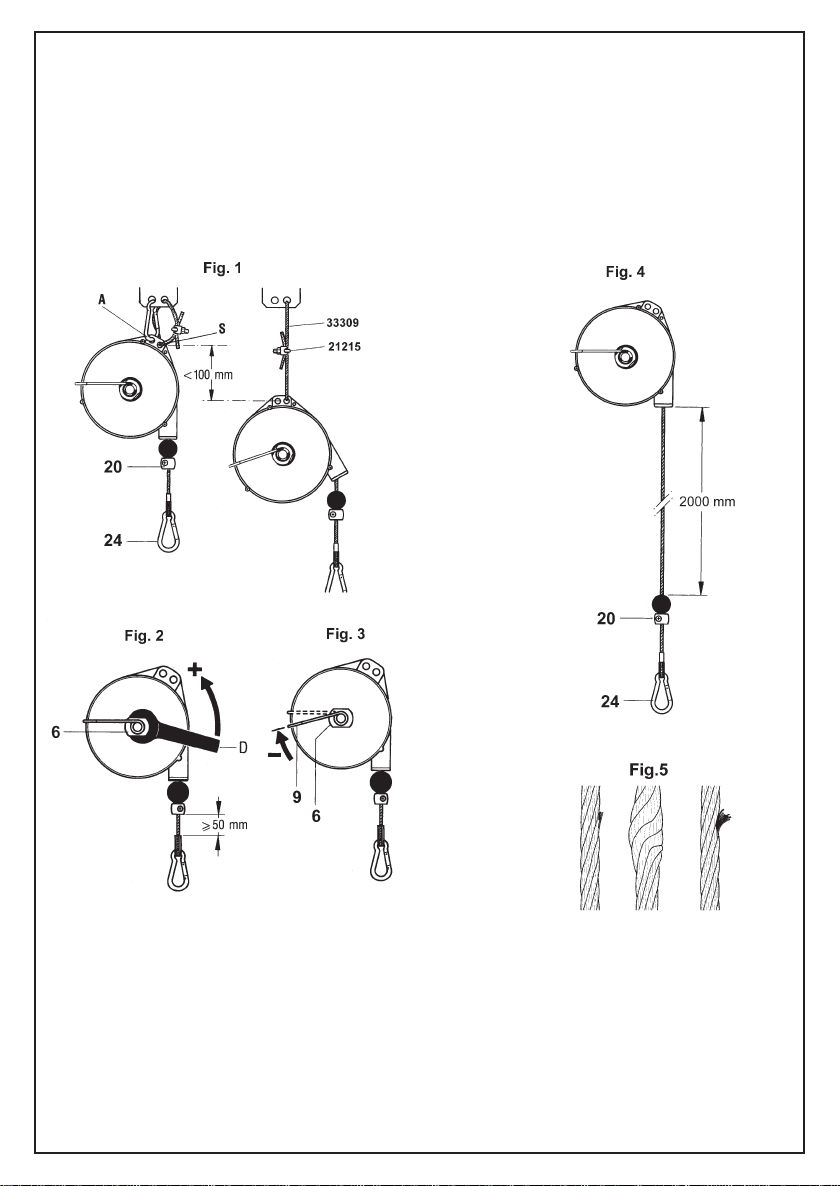

Utilizzare il foro A per la sospensione principale e il foro S per la sospensione di sicurezza figura 1.
Se per l’installazione sono utilizzati dispositivi di fissaggio a vite, devono essere utilizzati dadi autobloccanti,
copiglie o altri sistemi di sicurezza.
Collegare sempre la sospensione di sicurezza S utilizzando esclusivamente gli accessori forniti in dotazio-
ne (Fig.1) ad un sostegno opportunamente dimensionato. Il supporto di sicurezza NON DEVE ESSERE lo
stesso usato per la sospensione principale A (Fig.1).
La massima caduta in caso di rottura della sospensione principale non deve essere maggiore di 100 mm.
Serrare i dadi dei morsetti 21215 (Fig.1) con una coppia di 2 Nm.
Per evitare usure anomale il carico deve essere applicato verticalmente e comunque la fune deve essere libera
di allinearsi alla direzione del carico.
Utilizzo del bilanciatore
Impugnare l’utensile appeso al bilanciatore ed effettuare le operazioni richieste; quindi accompagnare l’uten-
sile in una posizione di equilibrio, sulla verticale del bilanciatore, e rilasciarlo.
Il carico da bilanciare deve essere appeso al moschettone 24 (Fig.4). Accertarsi che, dopo l’applicazione del
carico, il moschettone sia chiuso.
Lo svolgimento della fune non deve mai essere completo: la corsa di lavoro deve terminare almeno 100 mm
prima del limite inferiore della corsa.
Se necessario spostare e bloccare il morsetto 20 (Fig.4) per limitare la corsa verso I’alto.
Durante l’uso del bilanciatore indossare sempre le protezioni antinfortunistiche e attenersi alle norme
antinfortunistiche in vigore.
Deve essere assolutamente evitato di:
- Abbandonare il carico in posizione non verticale;
- Lanciare il carico appeso ad un altro operatore;
- Spostare il carico tirando la fune del bilanciatore;
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.032

- Appendere carichi non compresi tra i limiti superiore e inferiore della portata ammessa;
- Appendere più di un utensile al bilanciatore.
L’unico rischio connesso con l’uso del bilanciatore consiste nell’eventuale riavvolgimento incontrollato della
fune; per evitare questo evento, estremamente pericoloso, attenersi alle seguenti disposizioni:
- in caso di dubbi sulla corretta funzionalità del bilanciatore, PRIMA di effettuare qualsiasi controllo, sostenere
l’utensile appeso per impedirgli di cadere e SCARICARE COMPLETAMENTE LA MOLLA;
- se, per qualsiasi motivo, la fune non viene riavvolta dal bilanciatore, NON intervenire e interpellare immediata-
mente il servizio assistenza;
- non sganciare mai il carico se la fune non è completamente avvolta nel tamburo;
- nel caso si trovasse il bilanciatore con la fune svolta e nessun carico applicato, NON intervenire e interpellare
immediatamente il servizio assistenza.
Regolazione del bilanciatore
Per permettere al bilanciatore di equilibrare carichi maggiori, servirsi della chiave D per ruotare il pomello 6 in
senso antiorario, identificato dal segno “+” come mostrato in figura (Fig.2). Per carichi più leggeri premere sull’estre-
mità della molla 9 (Fig.3) e ruotarla in senso orario, identificato dal segno “-” come mostrato in figura (Fig.3).
ATTENZIONE: PER RIDURRE IL CARICO NON AGIRE CON LA CHIAVE SUL POMELLO 6! (forzare con la chiave il
pomello nel senso della riduzione del carico può causare la rottura del sistema di ritenuta).
Dopo la regolazione del carico verificare che la fune possa scorrere liberamente per tutta la sua lunghezza, il
movimento non deve essere limitato dal completo avvolgimento della molla. Verificare più volte la corsa a
differenti velocità.
NOTA: una riduzione della capacità del bilanciatore di sopportare il carico appeso può significare che la molla
del tamburo si sta rompendo. NON MODIFICARE LA REGOLAZIONE DEL BILANCIATORE PER SOPPORTARE
UGUALMENTE IL CARICO, MA INTERPELLARE IMMEDIATAMENTE IL PERSONALE SPECIALIZZATO AUTORIZ-
ZATO ALLA MANUTENZIONE.
ISPEZIONI E MANUTENZIONE
La manutenzione può essere effettuata solo da personale specializzato e autorizzato.
- Il bilanciatore deve essere regolarmente sottoposto a ispezione visiva (per esempio una volta per ogni turno di
lavoro), in particolare per verificare lo stato delle sospensioni A ed S (Fig. 1), delle viti di fissaggio e dei sistemi
autobloccanti (se usati), e la condizione dei ganci e della fune.
Se la fune presenta i difetti mostrati in (Fig.5) deve essere immediatamente sostituita.
Non effettuare alcuna modifica al gruppo fune, in particolare NON ACCORCIARE la fune: in caso di necessità,
interpellare la TECNA S.p.a.
- Verificare che il movimento della fune sia dolce e l’assenza di rumori anomali;
- Non lubrificare il bilanciatore con liquidi infiammabili o volatili;
- Non rimuovere alcuna etichetta. Far sostituire qualsiasi targhetta deteriorata;
-Almeno una volta all’anno il bilanciatore deve essere ispezionato da personale specializzato e autorizzato.
Non disassemblare mai il bilanciatore. La manutenzione deve essere eseguita solo da personale specializzato
e autorizzato.
Al termine della vita operativa, il bilanciatore deve essere smaltito nel rispetto della normativa vigente.
Garanzia
L’impiego di ricambi non originali TECNA S.p.a. influisce negativamente sulla sicurezza, sulle prestazioni e,
comunque, fa decadere la garanzia.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.033

Install the balancer before using it. This operation is to be carried out by skilled personnel who must comply
with the directions outlined in this manual: a wrong installation could cause injury/damage to people/
property.
This manual contains important information that the user must adhere to in order to use the balancer safely.
Be sure to have clearly understood all the instructions before using the balancer. Failure to do so could
cause injury.
The balancer was built in conformity with European Community Directives that were pertinent and applicable
when the balancer was put on the market and that entail the CE marking of the product.
Intended conditions of use
The balancers are designed to balance the weight of tools and utensils in general and are to be used by one
operator at a time. The balancer may be used in an assembly line, in single workplaces, in professional or private
environments, as a hobby, etc.
Always operate, inspect and maintain this balancer in perfect working order in accordance with all regulations
pertinent to balancers, tools and workplaces.
Use contraindications
Do not use the balancer in environments with potentially explosive atmospheres.
Do not permit children or people under age to use the balancer.
Do not work, transit or linger underneath the balancer.
When using balancers, always fully and duly comply with the standards and laws in force in the country in which
they are used.
TECNA S.p.A. will not be held liable for any damage or problems caused by customers using these balancers for
any other application.
Choosing the balancer
Assess the total load to be balanced: tool, accessories and sections of hoses or cables to be lifted by the balancer.
The overall load to be balanced must fall within the balancer’s minimum and maximum load-bearing capacity.
Starting up the balancer
Assess the range of the work area and, if need be, hang the balancer on a carriage to be able to use it properly
in an area wide enough to carry out the required activities.
Use hole A for the main suspension and hole S for the safety suspension figure 1.
If screw fixing devices are used to install the balancer, use self-locking nuts, split-pins or other safety systems.
Always connect the safety suspension S, using exclusively the supplied standard fittings (Fig.1), to a
suitably sized support. The safety support MUST NOT BE the same one used for the main suspension A (Fig.1).
If the main suspension breaks, the max falling distance must not be more than 100 mm. Tighten the nuts of the
clamp 21215 (Fig.1) at a torque of 2 Nm.
To avoid anomalous wear, the load must be applied vertically and in any case the cable must be free to line up
with the direction of the load.
Using the balancer
Grip the tool hanging from the balancer and carry out the required operations. Then accompany the tool until it
balances, on the vertical line of the balancer, and release it.
The load to be balanced must be hung on hook 24 (Fig.4). Ensure that the hook is properly closed after having
hung the load.
The cable must never unwind all the way: the work stroke must end at least 100 mm before the stroke’s lower limit.
If need be, move and lock the clamp 20 (Fig.4) to stop the upward stroke.
When using the balancer, always don individual protective gear and closely adhere to the prevailing accident
prevention regulations.
It is strictly prohibited to:
- Abandon the load if it is not in a vertical position;
- Swing/throw the hanging load to another operator;
- Move the load by pulling the balancer’s cable;
- Hang loads that are not within the upper and lower ranges of the admissible load-bearing capacity;
- Hang more than one tool on the balancer.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.034

The sole risk linked to the use of the balancer consists in any uncontrolled rewinding of the cable. This very
dangerous event will be avoided by adhering to the following instructions:
- if you have any doubts concerning the working efficiency of the balancer, BEFORE performing any kind of
inspection be sure to hold up the hanging tool to prevent it from falling and UNLOAD THE SPRING COMPLETELY;
- if for any reason whatsoever the balancer does not rewind the cable, DO NOT do anything on your own initiative
but contact the customer service at once;
- never release the load if the cable has not been fully wound in the drum;
- should you find the balancer with the cable unwound and no load applied to it, DO NOT do anything on your
own initiative but contact customer service at once.
Adjusting the balancer
To enable the balancer to balance heavier loads, use wrench D to turn the knob 6 counterclockwise, identified by
symbol “+” as shown in the figure (Fig.2). For lighter loads, press the end of the spring 9 (Fig.3) and turn it
clockwise, identified by symbol “-” as shown in the figure (Fig.3).
WARNING: DO NOT USE THE WRENCH ON KNOB 6TO DECREASE THE LOAD! (The latching system could
break if you force the knob using the wrench in the load-decreasing direction).
After having adjusted the load, check that the cable slides freely for its entire length: the movement must not be
restricted when the spring has wound all the way. Check the stroke often and at different speeds.
NOTE: should the balancer’s capacity of supporting a hanging load decrease, this could mean that the
spring of the drum is about to break. DO NOT MODIFY BALANCER ADJUSTMENT TO MAKE IT HOLD UP THE
LOAD IN ALL CASES BUT CONTACT SKILLED PERSONNEL IN CHARGE OF MAINTENANCE AT ONCE.
INSPECTIONS AND MAINTENANCE
Maintenance may be carried out only by skilled and authorized personnel.
- The user must visually inspect the balancer on a regular basis (such as, for instance, at each work shift)
especially to check the state of suspensions A and S (Fig. 1), the fixing screws and the self-locking systems (if
used), and the condition of the hooks and cable.
Should the cable have the defects shown in (Fig.5), replace it immediately.
Do not make any modification to the cable unit and, specifically, DO NOT SHORTEN the cable: if need, please
get in touch with TECNA S.p.a.
- check that the cable’s movement is smooth and that it does not make any strange noises;
- do not lubricate the balancer with flammable or volatile fluids;
- do not remove any labels. Replace any damaged labels;
-the balancer must be inspected at least once a year by skilled, authorized personnel.
Never disassemble the balancer. Maintenance is to be carried out only by skilled, authorized personnel.
The balancer must be disposed of complying with prevailing rules and regulations at the end of its work life.
Warranty
The use of non original TECNA S.p.a. spare parts will negatively affect safety and performance and will, in any
case, void the warranty.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.035

L’équilibreur doit être installé avant d’être utilisé. Cette opération doit être effectuée par des personnes
qualifiées, en respectant les instructions contenues dans ce manuel: une mauvaise installation peut
causer des dommages aux personnes et/ou aux choses.
Ce manuel contient des informations importantes permettant d’utiliser l’appareil en sécurité. S’assurer
d’avoir compris toutes les instructions avant d’utiliser l’équilibreur. Le non-respect de ces consignes peut
causer des blessures.
L’équilibreur a été réalisé conformément aux Directives Communautaires pertinentes et applicables au moment
où il a été mis sur le marché, prévoyant le marquage CE du produit.
Usage prévu
Les équilibreurs sont conçus pour équilibrer le poids d’outils et d’accessoires en général et doivent être utilisés
par un seul opérateur à la fois. L’équilibreur peut être utilisé en chaîne de montage et sur des postes de travail
individuels, dans des locaux professionnels, privés, de loisirs, etc.
Il est nécessaire d’utiliser, de contrôler et de conserver en parfait état de fonctionnement l’équilibreur,
conformément à toute norme relative aux équilibreurs, aux outils et aux postes de travail.
Contre-indications d’utilisation
Ne pas utiliser l’équilibreur dans des milieux présentant une atmosphère potentiellement explosive.
Ne pas permettre l’utilisation de l’équilibreur par des mineurs.
Ne pas travailler, passer ou stationner sous l’équilibreur.
Utiliser les équilibreurs en respectant les normes et les lois locales en vigueur.
La société TECNA S.p.A. n’est pas responsable envers les clients qui utilisent ces équilibreurs pour d’autres
applications.
Choix de l’équilibreur
Evaluer la charge globale à équilibrer: outil, accessoires et parties des tuyaux ou des câbles soutenus par
l’équilibreur. La charge globale à équilibrer doit être comprise entre la capacité minimale et la capacité
maximale de l’équilibreur.
Mise en service de l’équilibreur
Evaluer l’étendue de la zone de travail et, s’il y a lieu, suspendre l’équilibreur à un chariot afin de pouvoir
l’utiliser correctement dans une zone dont l’étendue est adaptée à l’action à accomplir.
Utiliser le trou A pour la suspension principale et le trou S pour la suspension de sécurité figure 1.
Si l’on utilise des dispositifs de fixation à vis pour l’installation, il est nécessaire d’utiliser des écrous autobloquants,
des goupilles ou d’autres systèmes de sécurité.
Relier toujours la suspension de sécurité S en utilisant uniquement les accessoires fournis avec l’équilibreur
(Fig.1) à un support bien dimensionné. Le support de sécurité NE DOIT PAS ETRE le même que celui utilisé
pour la suspension principale A (Fig.1).
La chute maximale en cas de rupture de la suspension ne doit pas être de plus de 100 mm.
Serrer les écrous des serrages 21215 (Fig.1) au couple de 2 Nm.
Pour éviter toute usure anormale, la charge doit être appliquée verticalement et, en tout cas, le câble doit être
libre de s’aligner sur la direction de la charge.
Utilisation de l’équilibreur
Empoigner l’outil suspendu à l’équilibreur et effectuer les opérations nécessaires; puis accompagner l’outil dans
une position d’équilibre, sur la verticale de l’équilibreur, et le relâcher.
La charge à équilibrer doit être suspendue au mousqueton 24 (Fig.4). Une fois la charge appliquée, s’assurer que
le mousqueton est fermé.
Le déroulement du câble ne doit jamais être total: la course de travail doit se terminer au moins 100 mm avant
la limite inférieure de la course.
Si nécessaire, déplacer et bloquer le serrage 20 (Fig.4) pour limiter la course vers le haut.
Pendant l’utilisation de l’équilibreur, porter toujours des protections contre les accidents et suivre les normes de
sécurité en vigueur.
Eviter absolument de:
- Abandonner la charge en position non verticale
- Lancer la charge suspendue à un autre opérateur
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.036

- Déplacer la charge en tirant le câble de l’équilibreur
- Suspendre des charges non comprises entre les limites supérieure et inférieure de la capacité admise
- Suspendre plus d’un outil à l’équilibreur
Le seul risque lié à l’utilisation de l’équilibreur consiste en l’éventuel réenroulement incontrôlé du câble;
pour éviter cet événement, extrêmement dangereux, suivre les dispositions suivantes:
- en cas de doutes sur le bon fonctionnement de l’équilibreur, AVANT d’effectuer tout contrôle, soutenir l’outil
suspendu pour l’empêcher de tomber et DECHARGER COMPLETEMENT LE RESSORT;
- si, pour quelque raison que ce soit, le câble n’est pas réenroulé par l’équilibreur, NE PAS intervenir et contacter
immédiatement le service d’assistance;
- ne jamais décrocher la charge si le câble n’est pas complètement enroulé sur le tambour;
- si l’on trouve l’équilibreur avec le câble déroulé et aucune charge appliquée, NE PAS intervenir et
contacter immédiatement le service d’assistance.
Réglage de l’équilibreur
Pour permettre à l’équilibreur d’équilibrer des charges plus grandes, utiliser la clé D pour tourner le bouton 6 dans
le sens inverse des aiguilles d’une montre, identifié par le signe “+”, comme indiqué sur la figure (Fig.2). Pour des
charges plus légères, appuyer sur l’extrémité du ressort 9 (Fig.3) et la tourner dans le sens des aiguilles d’une
montre, identifié par le signe “-”, comme indiqué sur la figure (Fig.3).
ATTENTION: POUR REDUIRE LA CHARGE, NE PAS AGIR AVEC LA CLE SUR LE BOUTON 6! (forcer le bouton
avec la clé dans le sens de réduction de la charge peut causer la rupture du système de retenue).
Après le réglage de la charge, vérifier si le câble peut glisser librement sur toute sa longueur: le mouvement ne
doit pas être limité par l’enroulement total du ressort. Vérifier plusieurs fois la course à différentes vitesses.
NOTE: une réduction de la capacité de l’équilibreur à supporter la charge suspendue peut signifier que le
ressort du tambour est en train de casser. NE PAS MODIFIER LE REGLAGE DE L’EQUILIBREUR POUR
SUPPORTER QUAND MEME LACHARGE, MAIS CONSULTER IMMEDIATEMENT LE PERSONNEL SPECIALISE
AUTORISE A L’ENTRETIEN.
INSPECTIONS ET ENTRETIEN
L’entretien peut être effectué uniquement par du personnel spécialisé et autorisé.
- L’équilibreur doit être soumis régulièrement à une inspection visuelle (par exemple une fois pour chaque
période de travail), notamment pour vérifier l’état des suspensions A et S (Fig.1), des vis de fixation et des
systèmes autobloquants (s’ils sont utilisés), ainsi que l’état des crochets et du câble.
Si le câble présente les défauts montrés sur la (Fig.5), le remplacer immédiatement.
N’effectuer aucune modification à l’ensemble câble, en particulier NE PAS RACCOURCIR le câble: en cas de
besoin, contacter TECNA S.p.A.
- Vérifier que le mouvement du câble est doux et qu’il n’y a pas de bruits anormaux;
- Ne pas lubrifier l’équilibreur avec des liquides inflammables ou volatiles;
- N’enlever aucune étiquette. Faire remplacer toute étiquette endommagée;
-Au moins une fois par an, l’équilibreur doit être contrôlé par du personnel spécialisé et autorisé.
Ne jamais désassembler l’équilibreur. L’entretien doit être effectué uniquement par du personnel spécialisé
et autorisé.
A la fin de sa vie opérationnelle, l’équilibreur doit être éliminé conformément aux normes en vigueur.
Garantie
L’utilisation de pièces détachées non d’origine TECNA S.p.A. nuit à la sécurité, aux performances et, en tout cas,
entraîne l’annulation de la garantie.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.037

El equilibrador debe ser instalado antes del uso. Esta operación debe ser realizada por personas expertas,
en observancia de las instrucciones contenidas en este manual: una instalación incorrecta puede causar
daños a personas y objetos.
Este manual contiene importante información para utilizar el aparato en condiciones de seguridad. Cerciórese
de haber comprendido bien todas las instrucciones antes de utilizar el equilibrador. La inobservancia de
estas advertencias puede causar lesiones.
El equilibrador ha sido realizado en conformidad con las Directivas Comunitarias pertinentes y aplicables en el
momento de su lanzamiento en el mercado, que prevén la marca CE del producto.
Uso previsto
Los equilibradores están proyectados para equilibrar el peso de herramientas y equipo en general, y deben ser
utilizados por un solo operador por vez. El equilibrador puede ser utilizado en cadenas de montaje y puestos de
trabajo individuales, en ambientes profesionales, privados, hobbies, etc.
Es necesario utilizar, controlar y conservar el equilibrador en perfectas condiciones, en conformidad con
todas las normas relativas a los equilibradores, herramientas y puestos de trabajo.
Contraindicaciones de uso
No utilice el equilibrador en ambientes con atmósfera potencialmente explosiva.
No permita que el equilibrador sea utilizado por menores.
No trabaje, transite ni permanezca debajo del equilibrador.
Utilice los equilibradores respetando siempre las normas y las leyes locales en vigor.
La empresa TECNA SpA no es responsable ante aquellos clientes que utilicen estos equilibradores para otras
aplicaciones.
Elección del equilibrador
Evalúe la carga total a equilibrar: herramienta, accesorios y partes de los tubos o cables sostenidos por el
equilibrador. La carga total a equilibrar debe estar comprendida entre la capacidad mínima y máxima del
equilibrador.
Puesta en funcionamiento del equilibrador
Evalúe la extensión del área de trabajo y, si es oportuno, cuelgue el equilibrador de un carro para permitir el
correcto uso en una zona de amplitud adecuada a la actividad a realizar.
Utilice el orificio A para la suspensión principal y el orificio S para la suspensión de seguridad figura 1.
Si se utilizan elementos de fijación con tornillos, es necesario usar tuercas autobloqueantes, chavetas u otros
sistemas de seguridad.
Fije siempre la suspensión de seguridad S a un soporte adecuadamente dimensionado, utilizando
exclusivamente los accesorios suministrados (Fig.1).
El soporte de seguridad NO DEBE SER el mismo utilizado para la suspensión principal A (Fig.1).
La caída máxima en caso de rotura de la suspensión principal no debe superar los 100 mm.
Apriete las tuercas de las abrazaderas 21215 (Fig.1) con un par de 2 Nm.
Para evitar desgastes anómalos, la carga se debe aplicar verticalmente y el cable debe poder alinearse
libremente con la dirección de la carga.
Uso del equilibrador
Empuñe la herramienta colgada del equilibrador y realice las operaciones requeridas; a continuación, acompañe
la herramienta hasta una posición de equilibrio, sobre la vertical del equilibrador, y suéltela.
La carga a equilibrar se debe colgar del mosquetón 24 (Fig.4). Verifique que, después de la aplicación de la carga,
el mosquetón quede bien cerrado.
El desenvolvimiento del cable jamás debe ser completo: el movimiento de trabajo debe terminar al menos 100 mm
antes del límite inferior del recorrido.
Si es necesario, desplace y fije la abrazadera 20 (Fig.4) para limitar el recorrido hacia arriba.
Durante el uso del equilibrador, utilice siempre los dispositivos de protección previstos y aténgase a las normas
para la prevención de accidentes en vigor.
Se debe evitar absolutamente:
- abandonar la carga en posición no vertical;
- lanzar la carga suspendida a otro operador;
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.038

- desplazar la carga tirando del cable del equilibrador;
- colgar cargas no comprendidas entre los límites superior e inferior de la capacidad admitida;
- colgar más de una herramienta en el equilibrador.
El único riesgo vinculado al uso del equilibrador consiste en el eventual enrollamiento imprevisto del
cable; para evitar este evento —extremadamente peligroso— aténgase a las siguientes disposiciones:
- En caso de dudas sobre el correcto funcionamiento del equilibrador, ANTES de realizar cualquier control,
sostenga la herramienta suspendida para impedir su caída y DESCARGUE COMPLETAMENTE EL MUELLE.
- Si por cualquier motivo el cable no es enrollado por el equilibrador, NO intervenga y contacte inmediatamente
con el servicio de asistencia.
- Jamás desenganche la carga si el cable no está completamente enrollado en el tambor.
- Si el cable está desenrollado y no hay ninguna carga aplicada, NO intervenga y contacte inmediatamente con
el servicio de asistencia.
Regulación del equilibrador
Para equilibrar cargas mayores, utilizando la llave D, gire el pomo 6 en sentido levógiro, identificado con el
símbolo “+”, tal como se muestra en la figura (Fig. 2). Para cargas más ligeras, presione la extremidad del muelle
9 (Fig. 3) y gírela en sentido dextrógiro, identificado con el símbolo “-”, tal como se muestra en la figura (Fig. 3).
ATENCIÓN: PARA REDUCIR LA CARGA, NO REGULE CON LA LLAVE EL POMO 6! (El forzamiento del pomo
en el sentido correspondiente a la reducción de la carga puede causar la rotura del sistema de retención.)
Después de la regulación de la carga, verifique que el cable pueda deslizarse libremente en toda su longitud;
el movimiento no debe estar limitado por el completo enrollamiento del muelle. Verifique varias veces el
recorrido a diferentes velocidades.
NOTA: Una reducción de la capacidad del equilibrador de soportar la carga suspendida puede significar
que el muelle del tambor se está rompiendo. NO MODIFIQUE LA REGULACIÓN DEL EQUILIBRADOR PARA
SOPORTAR LA CARGA. DIRÍJASE INMEDIATAMENTE A PERSONAL ESPECIALIZADO AUTORIZADO PARA
LAS OPERACIONES DE MANTENIMIENTO.
INSPECCIONES Y MANTENIMIENTO
El mantenimiento puede ser realizado exclusivamente por personal especializado y autorizado.
- El equilibrador debe ser sometido periódicamente a inspección visual (por ejemplo, una vez por turno de
trabajo), en particular, para verificar el estado de las suspensiones A y S (Fig. 1), de los tornillos de fijación y de
los sistemas autobloqueantes (si están presentes), así como las condiciones de los ganchos y del cable.
Si el cable presenta los defectos que se muestran en la (Fig.5), debe ser sustituido inmediatamente.
- No realice ninguna modificación en el cable; en particular, NO ACORTE el cable: si es necesario, contacte con
TECNA SpA.
- Verifique que el movimiento del cable sea suave y sin ruidos anómalos.
- No lubrique el equilibrador con líquidos inflamables o volátiles.
- No quite ninguna etiqueta. Haga sustituir las placas eventualmente deterioradas.
- Al menos una vez por año, el equilibrador debe ser inspeccionado por personal especializado y autorizado.
Jamás desmonte el equilibrador. El mantenimiento debe ser realizado exclusivamente por personal
especializado y autorizado.
Al final de su vida útil, el equilibrador debe ser eliminado en observancia de la normativa vigente.
Garantía
El uso de repuestos no originales TECNA SpA influye negativamente sobre la seguridad y las prestaciones, y
provoca la caducidad de la garantía.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.039

Der Federzug ist vor der Verwendung zu installieren. Dieser Vorgang ist unter Befolgen der in diesem
Handbuch enthaltenen Anweisungen durch Fachpersonal vorzunehmen: Eine nicht korrekte Installation
kann Schäden an Personen und/oder Gegenständen hervorrufen.
Dieses Handbuch enthält wichtige Informationen, welche die Bedienung des Gerätes in Sicherheit
ermöglichen. Stellen Sie sicher, die Anweisungen gut verstanden zu haben, bevor Sie den Federzug einsetzen.
Die Nichtbeachtung dieser Hinweise kann zu Verletzungen führen.
Der Federzug wurde in Übereinstimmung mit den zum Zeitpunkt seiner Markteinführung zutreffenden und
geltenden Europarichtlinien, welche die CE-Markierung des Produkts vorsehen, hergestellt.
Vorgesehener Einsatzbereich
Die Federzüge sind ausgelegt zum Ausgleichen des Gewichts von Werkzeugen und Ausrüstungen im Allgemeinen
und sind durch nur jeweils einen Bediener zu verwenden. Der Federzug kann in Montagelinien, an
Einzelarbeitsplätzen, im Profi-, Privat- und Hobbybereich verwendet werden.
Es ist notwendig, den Federzug in Übereinstimmung mit allen Vorschriften hinsichtlich Federzüge, Werkzeuge
und Arbeitsplätze zu kontrollieren und dessen volle Funktionstüchtigkeit zu erhalten.
Gegenanzeigen zum Gebrauch
Verwenden Sie die Federzüge nicht in Umgebungen mit potentiell explosiver Atmosphäre.
Erlauben Sie Minderjährigen nicht die Bedienung des Federzugs.
Arbeiten Sie nicht unter dem Federzug und halten sich nicht darunter auf.
Verwenden Sie die Federzüge, indem Sie stets die örtlich geltenden Vorschriften und Gesetze einhalten.
Die Firma TECNA S.P.A. übernimmt keine Haftung für den Fall, dass Kunden diese Federzüge für andere
Anwendungen einsetzen.
Wahl des Federzugs
Bewerten Sie die auszugleichende Gesamtlast: Werkzeug, Zubehör und Teile der vom Federzug gehaltenen
Rohre oder Kabel. Das auszugleichende Gesamtgewicht muss zwischen der minimalen und maximalen Nutzlast
des Federzugs liegen.
Inbetriebnahme des Federzugs
Bewerten Sie die Ausdehnung des Arbeitsbereiches und hängen Sie den Federzug gegebenenfalls an einen
Support, sodass die korrekte Bedienung in einer der Ausführung der Tätigkeit entsprechend weiten Zone ermöglicht
wird.
Verwenden Sie die Öffnung A für die Hauptaufhängung und die Öffnung S für die Sicherheitsaufhängung
Abbildung 1.
Wenn für die Installation Schraubbefestigungsvorrichtungen eingesetzt werden, sind selbstblockierende Muttern, Splinte oder andere
Sicherheitssysteme zu verwenden.
Verbinden Sie die Sicherheitsaufhängung S unter ausschließlicher Verwendung des mitgelieferten Zubehörs
(Abb.1) mit einer ausreichend bemessenen Halterung. Der Sicherheits-Support DARF NICHT derselbe wie der
für die die Hauptaufhängung A (Abb.1) verwendete sein.
Die maximale Fallhöhe bei einer Beschädigung der Hauptaufhängung darf 100 mm nicht überschreiten
Drehen Sie die Muttern der Klemmen 21215 (Abb.1) mit einem Drehmoment von 2 Nm fest.
Zur Vermeidung eines anomalen Verschleißes ist die Last vertikal anzubringen, und das Seil muss in jedem Fall frei in
Lastrichtung zentriert werden können.
Verwendung des Federzugs
Ergreifen Sie das am Federzug angehängte Werkzeug und führen Sie die geforderten Arbeitsschritte aus.
Begleiten Sie das Werkzeug anschließend in eine Gleichgewichtsposition auf der Senkrechten des Federzugs
und lassen es wieder los.
Die auszugleichende Last ist am Karabinerhaken 24 (Abb.4) einzuhängen. Stellen Sie sicher, dass der
Karabinerhaken nach dem Anbringen der Last geschlossen ist.
Die Abwicklung des Seils darf niemals vollständig erfolgen: Der Arbeitslauf muss mindestens 100 mm vor der
Untergrenze des Laufes liegen.
Blockieren Sie die Klemme 20 (Abb.3) gegebenenfalls, um den Lauf nach oben zu begrenzen.
Während der Bedienung des Federzugs sind stets Unfallschutzvorrichtungen zu tragen und die geltenden
Unfallschutzvorrichtungen einzuhalten.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0310

Folgende Vorschriften sind unbedingt einzuhalten:
- Die Last darf nicht in einer nicht vertikalen Position gelassen werden.
- Die angehängte Last darf nicht in Richtung eines anderen Mitarbeiters geworfen werden.
- Die Last darf nicht durch Ziehen am Seil des Federzugs verschoben werden.
- Das Anhängen von Lasten, die nicht innerhalb der zulässigen Mindest- und Höchstnutzlast liegen, ist verboten.
- Das Anhängen von mehr als einem Werkzeug an den Federzug ist verboten.
Die einzige mit der Verwendung des Federzugs verbundene Gefahr besteht im möglichen unkontrollierten
Aufwickeln des Seils. Zur Vermeidung dieses extrem gefährlichen Ereignisses sind folgende Anweisungen
einzuhalten:
- Bei Zweifeln bezüglich der Funktionstüchtigkeit des Federzugs ist das angehängte Werkzug VOR der Durchführung
jeglicher Kontrolle abzustützen um zu vermeiden, dass dieses herunterfällt und DIE FEDER VOLLKOMMNEN
ENTSPANNT wird.
- Sollte das Seil aus irgendeinem Grund nicht vom Federzug aufgewickelt werden, greifen Sie NICHT selbst ein,
sondern verständigen unverzüglich den Kundendienst.
- Hängen Sie die Last niemals aus, wenn das Seil nicht vollkommen in der Trommel aufgerollt ist.
- Sollte das Seil des Federzugs abgewickelt und keine Last angebracht sein, greifen Sie NICHT selbst ein,
sondern verständigen unverzüglich den Kundendienst.
Einstellung des Federzugs
Damit der Federzug größere Lasten ausgleichen kann, drehen Sie den Knauf 6 mit Hilfe des Schlüssels D wie in
der Abbildung (Abb. 2) gezeigt im Gegenuhrzeigersinn, gekennzeichnet durch das Zeichen “+” . Drücken Sie bei
geringeren Lasten auf das Ende der Feder 9 (Abb. 3) und drehen Sie wie in der Abbildung (Abb. 3) gezeigt im
Uhrzeigersinn, gekennzeichnet durch das Zeichen “-”.
ACHTUNG: VERSTELLEN SIE ZUR REDUZIERUNG DER LAST NICHT DEN KNAUF 6MIT HILFE DES
SCHLÜSSELS! (das Forcieren des Knaufes mit dem Schlüssel in Richtung der Lastreduzierung kann den Bruch
des Rückhaltesystems herbeiführen).
Stellen Sie nach der Einstellung der Last sicher, dass das Seil frei auf seiner gesamten Länge laufen kann, Die
Bewegung darf nicht durch die vollständige Aufwicklung der Feder begrenzt werden. Prüfen Sie den Lauf
mehrmals bei verschiedenen Geschwindigkeiten.
HINWEIS: Eine Minderung der Kapazität des Federzugs zur Aufnahme der angehängten Last kann bedeuten,
dass die Feder der Trommel bald bricht. ÄNDERN SIE DIE EINSTELLUNG DES FEDERZUGS NICHT MIT DEM
ZIEL, DIE LAST DENNOCH AUFZUNEHMEN, SONDERN NEHMEN SIE UNVERZÜGLICH KONTAKT MIT ZUR
WARTUNG BEFUGTEM FACHPERSONAL AUF.
INSPEKTION UND WARTUNG
Wartungsarbeiten dürfen nur von befugtem Fachpersonal durchgeführt werden.
- Der Federzug ist regelmäßig einer Sichtprüfung zu unterprüfen (zum Beispiel einmal pro Arbeitsschicht) Dabei
ist insbesondere der Zustand der Aufhängungen A und S (Abb.1), der Befestigungsschrauben und der
selbstsperrenden Systeme (falls verwendet) sowie die Beschaffenheit der Haken und des Seils zu kontrollieren.
Sollte das Seil die in (Abb.5) gezeigten Schäden aufweisen, ist dieses unverzüglich zu ersetzen.
Nehmen Sie keine Änderung an der Seilgruppe vor. VERKÜRZEN SIE INSBESONDERE NICHT das Seil. Nehmen
Sie gegebenenfalls Kontakt mit TECNA S.p.a. auf.
- Stellen Sie sicher, dass die Bewegung des Seils leichtgängig ist und keine ungewöhnlichen Geräusche
auftreten.
- Schmieren Sie den Federzug nicht mit entflammbaren oder flüchtigen Flüssigkeiten.
- Entfernen Sie keinerlei Etikette. Lassen Sie jegliches beschädigte Schild ersetzen.
-Der Federzug ist mindestens einmal pro Jahr durch autorisiertes Fachpersonal zu inspizieren.
Bauen Sie den Federzug niemals auseinander. Wartungsarbeiten dürfen nur von befugtem Fachpersonal
durchgeführt werden.
Am Ende der Lebensdauer ist der Federzug unter Einhaltung der geltenden Gesetzgebung zu entsorgen.
Garantie
Die Verwendung nicht originaler Ersatzteile von TECNA S.p.a. beeinträchtigt die Sicherheit und die
Betriebsleistung und führt darüber hinaus zum Verfall der Garantie.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0311

De balancer moet vóór het gebruik geïnstalleerd worden. Dit moet door ervaren personeel gedaan worden
volgens de instructies die in deze handleiding staan: de onjuiste installatie kan schade berokkenen aan
personen en/of voorwerpen.
Deze handleiding bevat belangrijke informatie m.b.t. het gebruik van het toestel onder veilige voorwaarden.
Lees deze handleiding door alvorens met de balancer te werken. Het niet nakomen van deze waarschuwingen
kan letsels toebrengen.
De balancer werd in overeenstemming met de betrekkelijke Europese Richtlijnen verwezenlijkt en aangewend
bij het invoeren op de markt, die de CE markering van het product voorzien.
Voorzien gebruik
De balancers werden gepland om het gewicht van de gereedschappen en het toebehoren te balanceren en
moeten door één enkele operator per keer worden gebruikt. De balancer kan op montagebanden en individuele
werkplekken, in professionele, privé, hobby milieus, enz. worden gebruikt.
Het is noodzakelijk de perfecte efficiënte van de balancer te gebruiken, te controleren en te bewaren, in
overeenkomst met elke norm m.b.t. balancers, gereedschappen en werkplekken.
Contra-indicaties voor het gebruik
Gebruik de balancer niet op plaatsen met potentiële explosieve atmosfeer.
Sta het gebruik van de balancer niet aan minderjarigen toe.
Werk niet, loop niet of verblijf niet onder de balancer.
Gebruik de balancers volgens de plaatselijke geldende voorschriften en wetten.
TECNA S.p.A. is niet verantwoordelijk jegens klanten die deze balancers voor andere toepassingen gebruiken.
Keuze van de balancer
Bepaal de totale te balanceren lading: gereedschap, toebehoren of delen van buizen of kabels door de balancer
op te heffen. De totaal te balanceren lading moet zich binnen het minimale en maximale vermogen van de
balancer bevinden.
Inbedrijfstelling van de balancer
Beoordeeldeomvangvandearbeidszoneenindiengeschikt,hangdebalanceraaneenwagenvoorhetcorrectegebruikineen
omvangrijke zone, geschikt voor de uit te voeren werking.
Gebruik gat A voor de hoofdophanging en gat S voor de veiligheidsophanging afbeelding 1.
Indien voor de installatie bevestigingssystemen met schroef gebruikt zijn, moeten zelfblokkerende moeren, splitpennen of
andere veiligheidssystemen gebruikt worden.
Sluit veiligheidsophanging S altijd aan door uitsluitend de bijgeleverde accessoires te gebruiken (Afb.1) en
doe dit op een ondersteuning van passende afmetingen. Deze veiligheidsondersteuning MAG NIET gebruikt
worden voor hoofdophanging A (Afb.1).
De maximale val bij stuk gaan van de hoofdophanging mag niet groter zijn dan 100 mm.
Span de moeren van de klemmen 21215 (Afb.1) met een aanhaalmoment van 2 Nm.
De lading moet verticaal aangebracht worden, om afwijkende slijtage te vermijden en de kabel moet vrij zijn om
zich in laadrichting uit te lijnen.
Gebruik van de balancer
Grijp het aan de balancer hangende gereedschap en voer de verlangde bewerkingen uit; begeleid vervolgens
het gereedschap in een evenwichtspositie op de verticaal van de balancer en laat hem los.
De te balanceren lading moet aan veerhaak 24 (Afb.4) hangen. Controleer de sluiting van de veerhaak na het
aanbrengen van de lading.
De kabels mogen nooit volledig afgewikkeld worden: de werkloop dient minstens 100 mm voor de onderste grens
van de loop te eindigen.
Verplaats en blokkeer klem 20 (Afb.4) indien noodzakelijk, om de loop in de hoogte te beperken.
Draag tijdens het gebruik van de balancer altijd de beschermmiddelen ter preventie van ongevallen en houd u
aan de geldende voorschriften op het gebied van de ongevallenpreventie.
Vermijd absoluut:
- Het verlaten van de lading in niet-verticale positie
- De hangende lading naar een andere operator te werpen
- De lading door het trekken aan de kabel van de balancer te verplaatsen
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0312

- Ladingen te hangen die zich niet tussen de bovenste en onderste beperkingen van het toegestane vermogen
bevinden.
-Meerdere gereedschappen aan de balancer te hangen.
Het enige risico verbonden aan het gebruik van de balancer bestaat uit een eventueel ongecontroleerd
opnieuw opwinden van de kabel. Houdt u aan de volgende bepalingen om deze uiterst gevaarlijke gebeurtenis
te vermijden:
- ondersteun, in geval van twijfel over de correcte werking van de balancer en ALVORENS een controle uit te
voeren, het hangende gereedschap zodat het niet kan vallen en ONTLAAD DE VEER VOLLEDIG;
- indien uit welke reden dan ook, de kabel door de balancer niet terug wordt opgerold, MAG MEN NIET
INGRIJPEN en moet men onmiddellijk de hulp van de klantendienst inroepen.
- haak nooit de lading los, indien de kabel niet volledig om de trommel gewikkeld is.
- bij aanwezigheid van de balancer met afgewikkelde kabel en zonder lading, MAG MEN NIET INGRIJPEN en
moet men onmiddellijk de hulp van de klantendienst inroepen.
Instelling van de balancer
Om de balancer in staat te stellen grotere ladingen in evenwicht te brengen, dient men sleutel D te gebruiken
om knop 6 tegen de wijzers van de klok in te draaien, aangeduid met het teken “+”, zoals de afbeelding (Afb.2)
toont. Voor lichtere ladingen kan men op het uiteinde van veer 9 (Afb. 3) drukken en de veer met de wijzers van
de klok mee draaien, aangeduid door het teken “-”, zoals de afbeelding toont (Afb.3).
LET OP: OM DE LADING TE REDUCEREN NIET MET DE SLEUTEL AAN KNOP 6DRAAIEN! (het met de sleutel
forceren van de knop in de richting van afname van de lading kan het kapot gaan van het bevestigingssysteem
veroorzaken).
Controleer na de instelling van de lading of de kabel vrij over zijn gehele lengte kan bewegen. De beweging
mag niet door de gehele wikkeling van de veer beperkt worden. Controleer de gehele bewegingslengte van de
kabel herhaaldelijk bij verschillende snelheden.
NOTA: een capaciteitsvermindering van de balancer m.b.t. het ondersteunen van de hangende lading kan
het breken van de trommelveer veroorzaken. WIJZIG NIET DE INSTELLING VAN DE BALANCER OM DE
LADING TOCH TE STEUNEN, MAAR ROEP ONMIDDELLIJK DE HULP VAN GESCHOOLD EN BEVOEGD
ONDERHOUDSPERSONEEL IN.
CONTROLES EN ONDERHOUD
Het onderhoud mag enkel door geschoold en bevoegd personeel worden uitgevoerd.
- De balancer moet regelmatig aan een visuele inspectie onderworpen worden (bijvoorbeeld één keer per
werkdienst) met name om de staat van ophangingen A en S te (Afb. 1), de bevestigingsschroeven en de
zelfblokkerende systemen (indien gebruikt) te controleren, alsmede de staat van de haken en van de kabel.
Indien de kabel de defecten vertoont die (Afb.5) toont, dan moet de kabel onmiddellijk vervangen worden.
Voer geen enkele wijziging aan het kabelpakket uit, in het bijzonder: VERKORT NOOIT de kabel. Roep indien
noodzakelijk de hulp in van TECNA S.p.A.
- Controleer de soepele verplaatsing van de kabel en de afwezigheid van afwijkende geluiden;
- Smeer de balancer niet met ontvlambare of vluchtige vloeistoffen;
- Verwijder geen enkel etiket. Laat ieder beschadigd plaatje vervangen.
-De balancer moet minstens één keer per jaar door gespecialiseerd en geautoriseerd personeel worden
gecontroleerd.
Demonteer nooit de balancer. Het onderhoud mag enkel door geschoold en bevoegd personeel worden
uitgevoerd.
De balancer moet op het einde van zijn werkingsduur volgens de geldende richtlijnen verwerkt worden.
Garantie
Het gebruik van niet originele reserveonderdelen van TECNA S.p.A. is van negatieve invloed op de veiligheid
en de prestaties en laat hoe dan ook de garantie vervallen.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0313

Balanseblokken må installeres før den kan tas i bruk. Denne operasjonen må utføres av personer med
erfaring som følger instruksene i denne brukerveiledningen. Feil installasjon kan påføre skade på personer
og/eller gjenstander.
Denne brukerveiledningen inneholder viktig informasjon som gjør det mulig å benytte apparatet på en
sikker måte. En må forsikre seg om at en har forstått alle instruksene før balanseblokken tas i bruk.
Manglende respekt for de gitte advarslene kan påføre skade.
Balanseblokken er utført i overensstemmelse med EU-direktiver som gjelder i det øyeblikket produktet kommer ut
på markedet, og som forutsetter at produktet EU merkes.
Forutsatt bruk
Balanseblokken er konstruert til å balansere/utligne vekten til verktøy og utstyr generelt og den må benyttes av én
operatør av gangen. Balanseblokken kan benyttes på produksjonsbånd, enkeltstående, i profesjonelle miljø, til
hjemmebruk, til hobby osv.
Vær alltid nøye med å bruke, kontrollere og oppbevare balanseblokken i perfekt stand i overensstemmelse
med de foreskrifter som gjelder for balanseblokker, verktøy og arbeidsplassen.
Forholdsregler ved bruk
Ikke benytte balanseblokken i omgivelser hvor det finnes en potensiell eksplosjonsfare.
En må ikke la umyndige benytte balanseblokken.
En må ikke arbeide, bevege seg eller oppholde seg under balanseblokken.
Ved bruk av balanseblokken må en alltid respektere de gjeldende lokale lover og regler.
Bedriften TECNA S.p.A. kan ikke stilles til ansvar ovenfor kunder som benytter balanseblokkene til annen bruk enn
det de er beregnet til.
Valg av balanseblokken
Ta hensyn til den totale lasten som skal utbalanseres: verktøy, utstyr og deler av wire eller kabler som holdes av
balanseblokken. Den totale lasten som skal utbalanseres må ligge innenfor balanseblokkens angitte
kapasitetsområde.
Klargjøring av balanseblokken
Vurdere arealet til arbeidsområdet. Dersom det er hensiktsmessig kan balanseblokken henges på en truck slik at
en sikrer riktig bruk i et området med egnet vidde i forhold til aktiviteten som skal utføres.
Benytte hullet A til hovedopphenget og hullet S til sikkerhetsopphenget figur 1.
Dersom det brukes skrufeste ved installasjonen, må selvlåsende mutre, låsesplinter eller andre sikringssystemer
benyttes.
Ved kopling av sikkerhetsopphenget S, til en støtte som har de riktige dimensjonene, må en kun benytte
utstyret som leveres sammen med apparatet (Fig.1). Denne sikkerhetsstøtten MÅ ABSOLUTT IKKE VÆRE
den samme som hovedopphenget A er koplet til (Fig.1).
Maksimalt fall dersom hovedopphenget skulle gi etter må ikke overskride 100 mm.
Feste mutrene til klemmene 21215 (Fig.1) med et vrimoment på 2 Nm.
For å unngå unormal slitasje skal lasten påføres vertikalt og wiren må uansett være fri slik at den regulerer seg i
samme retning som lasten.
Bruk av balanseblokken
Ta tak i verktøyet som henger på balanseblokken og utføre de operasjonene som kreves. Følge deretter verktøyet
i en likevektsposisjon, vertikalt i forhold til balanseblokken, og slippe det.
Lasten som skal utbalanseres skal henge etter karabinkrok 24 (Fig.4). Forsikre deg om at karabinkroken er skikkelig
lukket etter at lasten er plassert på plass.
Wiren må aldri spoles fullstendig av: arbeidsbevegelsen må avslutte minst 100 mm før den nedre grensen.
Flytte eller blokkere klemmen 20 (Fig.4) for å begrense bevegelsen oppover dersom dette er nødvendig.
Når en bruker balanseblokken må en alltid ha på seg egnet verneutstyr og respektere den gjeldende
arbeidsmiljøvernloven.
Det er absolutt forbudt å:
- forlate lasten i ikke vertikal posisjon
- hive den hengende lasten over til en annen operatør
- flytte lasten ved å dra i wiren til balanseblokken
- henge opp last som faller utenfor de øvre og nedre tillatte kapasitetsbegrensninger
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0314

- henge opp flere verktøy på balanseblokken.
Den eneste risikoen tilknyttet bruken av balanseblokken består av en eventuell ukontrollert slyngning av
wiren. For å unngå at denne svært farlige hendelsen skjer, må en holde seg til instruksene nedenfor:
- dersom en er i tvil om hvorvidt balanseblokken fungerer som den skal, må en støtte verktøyet som er hengt opp
for å hindre at det faller ned og SØRGE FOR AT FJÆREN IKKE LENGER ER BELASTET, FØR en utfører en
kontroll.
- dersom, av en hvilken som helst årsak, wiren ikke spoles opp av balanseblokken, må en IKKE gripe inn, men
i stede be kundeservicen om hjelp
- en må aldri fjerne lasten dersom wiren ikke er helt spolt opp i trommelen
- dersom en finner balanseblokken med wiren helt uttrukket uten last, må en IKKE gripe inn, men øyeblikkelig ta
kontakt med kundeservicen.
Justering av balanseblokken
For at balanseblokken skal kunne utligne tung last, må en ta i bruk nøkkelen D for å vri knotten 6 i retningen mot
urviserne, identifisert ved tegnet “+” slik det vises i figuren (Fig.2). For lettere last, må en trykke ytterst på fjæren
9 (Fig.3) og vri den i retningen med urviserne, identifisert ved tegnet “-” slik det vises i figuren (Fig.3).
ADVARSEL: FOR Å REDUSERE LASTEN MÅ EN IKKE BENYTTE NØKKELEN FOR Å VRI PÅ KNOTTEN 6! (ved
å vri kraftig på knotten ved hjelp av nøkkelen i retningen for redusering av lasten, kan systemet for tilbakeholding
og balanse ødelegges.
Etter justeringen på grunnlag av vekten til lasten, må en kontrollere at wiren beveger seg fritt over hele sin
lengde. Bevegelsen må ikke begrenses fordi fjæren er fullstendig belastet. Kontrollere hele bevegelsen flere
ganger ved forskjellige hastigheter.
MERK: en redusering i balanseblokkens evne til å tåle vekten til lasten som er hengt opp på den, kan bety
at fjæren til trommelen holder på å bli ødelagt. EN MÅ IKKE FORANDRE REGULERINGEN AV
BALANSEBLOKKENSLIKAT LASTEN LIKEVEL TÅLES, MEN ØYEBLIKKELIG TAKONTAKTMED SPESIALISERT
PERSONAL SOM ER ANSVARLIG FOR VEDLIKEHOLDET.
KONTROLL OG VEDLIKEHOLD
Vedlikeholdet kan kun utføres av spesialisert og autorisert personal.
- Balanseblokken må med jevne mellomrom kontrolleres visuelt (for eksempel en gang hvert arbeidsskift),
spesielt er det viktig å kontrollere opphengene A og S (Fig. 1), skruene og de selvlåsende systemene (dersom
disse benyttes), og tilstanden til krokene og wiren.
Dersom wiren er defekt slik det vises i (Fig.5) må den skiftes ut øyeblikkelig.
En må ikke utføre forandringer på enheten til wiren, og absolutt IKKE FORKORTE den: Ta kontakt med TECNA
S.p.A., dersom det er nødvendig.
- Kontrollere at bevegelsene til wiren er myke og at det ikke finnes unormale lyder.
- Balanseblokken må ikke smøres med brennbare eller kondenserbare væsker.
- En må ikke fjerne noen av etikettene. Skiltene må skiftes ut dersom de viser tegn på slitasje.
-Minst én gang i året må balanseblokken kontrolleres av spesialisert og autorisert personal.
Balanseblokken må aldri demonteres. Vedlikeholdet må kun utføres av spesialisert og autorisert personal.
Når balanseblokken er utslitt, må den avfallsbehandles i overensstemmelse med gjeldende forskrifter.
Garanti
Benyttes det reservedeler som ikke er originale, levert fra Tecna S.p.A., kan dette ha negative virkninger på
sikkerheten, på ytelsesevnen og uansett vil det føre til at garantien ikke lenger gjelder.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0315

Balansblocket måste installeras innan det sätts i bruk. Detta arbete skall utföras med respekt av
instruktionerna i denna bruksanvisning och utföras av fackmän: en felaktig installation kan orsaka skador
på person och/eller föremål.
Denna bruksanvisningen innehåller viktig information för att kunna använda utrustningen under säkra
förhållanden. Se till att ni förstått alla instruktioner innan balansblocket tas i bruk. Bristande respekt av
dessa föreskrifter kan ge skador.
Balansblocket har tillverkats i enlighet med standarder inom den Europeiska unionen och med EC märkning på
produkten som appliceras då den kommer ut på marknaden.
Avsedd användning
Balansblocken har tillverkats som motvikt för att balansera verktyg och utrustning i allmänhet och skall endast
användas av en operatör i taget. Balansblocket kan användas längs en monteringskedja och vid enskilda
arbeten, i professionell miljö, av privatpersoner, vid hobbybruk, m.m.
Det är nödvändigt att använda, kontrollera och bevara balansblocket i enlighet med standarder för balansblock,
utrustning och arbetsplats.
Ej avsedd användning
Använd inte balansblocket i explosionsfarlig miljö.
Låt inte minderåriga använda balansblocket.
Man får inte arbeta, passera eller uppehålla sig under balansblocket.
Man skall alltid följa alla normer och lagar vid användning av balansblocket.
TECNA S.p.A. är inte ansvariga mot de kunder som använder dessa balansblock för andra ändamål.
Val av balansblock
Beräkna den totala lasten som skall balanseras: verktyg, tillbehör och delar av rör eller wirar som stöds av
balansblocket. Den totala lasten som skall utbalanseras måste ligga inom balansblockets minimala och maximala
kapacitet.
Idrifttagande av balansblocket
Utvärdera alltid arbetsområdets vidd och om det är lämpligt så sätt fast balansblocket på en vagn för att tillåta en
korrekt användning i ett större område för att på så vis kunna utföra ett lämpligt arbete.
Använd hålet A för huvudupphängningen och hålet S för säkerhetsupphängningen figuren 1.
Om man vid installationen använder fixeringsutrustning med skruvar så måste man använda självlåsande
muttrar, sprint eller andra säkerhetssystem.
Vid anslutning av säkerhetssupphängningen S till ett stöd som lämpligen har dimensionerats så skall man
enbart använda tillbehören som ingår (Fig.1). Säkerhetsstödet FÅR INTE VARA det samma som används för
huvudupphängningen A (Fig.1).
Maximalt fall om huvudupphängningen skulle gå sönder får inte vara mer än 100 mm.
Dra åt muttrarna på tvingen 21215 (Fig.1) med ett vridmoment på 2 Nm.
För att undvika onormala händelser så skall lasten appliceras lodrätt och i vilket fall som helst så måste wiren vara
fri att sättas sig i linje med lasten.
Användning av balansblocket
Greppa verktyget som är fastsatt till balansblocket och utför efterfrågat arbete; följ sedan verktyget till en position
i jämvikt lodrätt till balansblocket och släpp det sedan.
Balansblockets last skall sättas på kroken 24 (Fig.4). Se till att kroken är stängd efter att man har satt fast lasten.
Wireavrullningen under arbetet får inte vara total: minst 100 mm slag måste finnas kvar.
Om det är nödvändigt så flytta och blockera tvingen 20 (Fig.4) för att begränsa det uppåtgående slaget.
Vid användning av balansblocket så använd alltid skyddsutrustning och följ alla gällande lagar för förebyggande
av olyckor på arbetsplats.
Det är absolut förbjudet att:
- Släppa lasten i en ej lodrät position
- Slänga upphängd last till en annan operatör
- Flytta lasten genom att dra i balansblockets wire
- Sätta fast laster som är tyngre eller lättare än tillåten kapacitet
- Sätta fast mer än ett verktyg på balansblocket.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0316

Den enda risken som finns vid användning av balansblocket består av en eventuell okontrollerad upprullning
av wiren: för att undvika att detta inträffar vilket är extremt farligt, så måste man följa nedanstående
dispositioner:
- vid tvekan om en korrekt användning av balansblocket så INNAN man utför någon slags kontroll så håll i
verktyget som satts dit så att det inte trillar i marken och se till att FJÄDERN ABSOLUT INTE ÄR BELASTAD.
- om wiren av något skäl inte rullas upp av balansblocket, så ingrip INTE utan kontakta omedelbart en servicetekniker;
- haka aldrig loss lasten om wiren inte har lindats upp helt och hållet i cylindern;
- om balansblocket står med wiren utrullad utan att någon last satts dit så ingrip INTE utan kontakta
omedelbart en servicetekniker.
Justering av balansblocket
För att öka balansblockets kapacitet att balansera tyngre laster så använd nyckeln D för att vrida knoppen 6 i
riktningen motsols och som identifieras av tecknet +; såsom visas i figuren (Fig. 2). För lättare laster så tryck på
änden av fjädern 9 (Fig. 3) och vrid i riktningen medsols, som identifieras av tecknet “-” såsom visas i figuren
(Fig.3).
VIKTIGT: FÖR ATT MINSKA BELASTNINGEN SÅ INGRIP INTE MED NYCKELN PÅ KNOPPEN 6! (att trycka på
knoppen med nyckeln för att minska belastningen kan göra att systemet går sönder).
Efter justering av lasten så kontrollera att wiren löper fritt längs hela dess längd: rörelsen får inte begränsas av en
komplett upprullning av fjädern. Kontrollera banan flera gånger med olika hastigheter.
ANMÄRKNING: en reducering av balansblockets kapacitet för att orka med den upplyfta lasten kan innebära
att cylinderns fjäder håller på att gå sönder. MODIFIERA INTE JUSTERINGEN AV BALANSBLOCKET FÖR ATT
UTBALANSERALASTEN UTAN KONTAKTAOMEDELBART DE FACKMÄN SOM AUTKORISERATSATT UTFÖRA
UNDERHÅLLSARBETET.
INSPEKTIONER OCH UNDERHÅLLSARBETE
Underhållsarbete får endast utföras att fackmän som har auktoriserats.
- Balansblocket skall regelbundet undersökas (till exempel en gång per arbetsskift), särskilt så skall man undersöka
fästena A och S (Fig. 1), fixeringsskruvar och självlåsande system (om det används), kontrollera även krokar och
wire.
Om wiren har några defekter såsom visas i (Fig.5) så skall den omedelbart bytas ut.
Utför inga modifieringar på wire enheten och KORTA ALDRIG AV wiren: om detta skulle vara nödvändigt så
kontakta TECNA S.p.A.
- Kontrollera att wirens rörelse är mjuk och inga onormala ljud finns
- Smörj inte balansblocket med flamfarliga eller flyktiga vätskor
- Ta inte bort några etiketter. Byt ut alla etiketter som förstörts
- Åtminstone en gång om året så skall balansblocket kontrolleras av fackmän som auktoriserats.
Man får aldrig demontera balansblocket. Underhållsarbete skall endast utföras av fackmän som auktoriserats.
När balansblockets livslängd är förbrukad så måste dan lämnas till återvinning i enlighet med gällande föreskrifter.
Garanti
Att använda reservdelar som inte kommer från TECNA S.p.A. kommer att negativt påverka säkerheten, prestationerna
och gör i vilket fall som helst att garantin upphör att gälla.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0317

ISO 4309
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0318

MANUTENZIONE DEL BILANCIATORE
Sezione destinata solo al personale di manutenzione
ALCUNE OPERAZIONI DESCRITTE IN QUESTA SEZIONE SONO MOLTO PERICOLOSE E POSSONO PROCU-
RARE DANNI ALLE PERSONE SE ESEGUITE DA PERSONALE NON ADDESTRATO.
PER INSTALLARE, REGOLARE E UTILIZZARE IL BILANCIATORE FARE RIFERIMENTO AL MANUALE D’USO.
Manutenzione
Il dimensionamento del bilanciatore è tale da non richiedere manutenzione per tutta la sua vita utile. Se,
comunque, un uso particolarmente severo richiede interventi, prima di accingersi a disassemblare il bilanciatore
accertarsi che il gruppo molla tamburo (7) sia scarico.
La molla è l’unico componente pericoloso del bilanciatore. E’ contenuta nel tamburo (7) già lubrificata a vita.
Il ricambio molla-tamburo (7) viene fornito completo: la molla non deve essere estratta per alcun motivo.
Non disassemblare il gruppo molla in quanto tale operazione è pericolosa.
Sostituzione della fune.
Scaricare la molla tamburo;
Rimuovere l’anello di fermo (1);
Tenendo ferma la boccola (4) con una chiave di 24, allargare la molla (2) e sollevare molla e boccola, quindi
rimuovere la targa (5);
Togliere le viti ABC e allentare di alcuni mm la vite D, sollevare la flangia E, sostituire la fune (8). Serrare le viti
ABCD.
Riassemblaggio.
Ripetere le operazioni in senso inverso.
ATTENZIONE: per permettere l’inserimento del tamburo nella calotta, la fune deve passare nell’apposito
intaglio G nella flangia F.
ATTENZIONE: dopo aver infilato la boccola (4) nella targa (5), inserirla nel tamburo (7) agganciando la molla,
poi posizionare il tutto nella calotta; tenendo ferma la boccola (4) con una chiave di 24, allargare la molla (2)
e far scendere la boccola (4) fino a inserirla completamente nel tamburo.
ATTENZIONE: se l’anello (3) non scende fino a toccare la targa (5), significa che la boccola (4) non si è
infilata nel supporto del tamburo: tenendo allargata la molla (2), fare compiere piccole oscillazioni alla
boccola (4) fino al suo completo inserimento.
Terminare il montaggio inserendo l’anello (1).
ATTENZIONE: prima di procedere a qualsiasi verifica accertarsi che effettivamente la molla sia scarica.
ATTENZIONE - PERICOLO: per nessun motivo aprire il tamburo e/o cercare di sostituire la molla; tale
operazione è pericolosissima e può arrecare gravi lesioni.
Seguendo la procedura descritta al paragrafo “Sostituzione della fune”, smontare il bilanciatore e sostituire il
tamburo completo (la molla NON viene fornita come ricambio separato).
ATTENZIONE - PERICOLO: smaltire il tamburo contenente la molla rotta nel rispetto della normativa vigente;
NON abbandonarlo né smaltirlo insieme ad altri rifiuti e/o rottami, in quanto la sua apertura, anche accidentale,
è MOLTO PERICOLOSA e può arrecare lesioni gravi.
Utilizzare solo ricambi originali TECNA S.p.a. Per la richiesta di parti di ricambio, il Cliente è pregato di
rivolgersi al fornitore dell’apparecchio o direttamente al costruttore, specificando i dati identificativi della
macchina riportati sulla targa.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0319

BALANCER MAINTENANCE
This part of the manual is intended for maintenance personnel ONLY
CERTAIN OPERATIONS OUTLINED IN THIS SECTION ARE VERY DANGEROUS AND COULD INJURE PEOPLE
IF PERFORMED BY UNSKILLED PERSONNEL.
REFER TO THE OPERATING MANUAL TO INSTALL, ADJUST AND USE THE BALANCER.
Maintenance
The balancer’s dimensioning is such that it is maintenance-free for its entire work life. But if it is used under
particularly harsh conditions and requires any interventions, ensure that the spring-drum group (7) is unloaded
before disassembling the balancer.
The spring is the balancer’s only dangerous component. It is housed inside the drum (7) that is lubricated
for life. The spring-drum spare part (7) is supplied complete: do not remove the spring for any reason
whatsoever.
Do not disassemble the spring group as this is a dangerous operation.
Replacing the cable.
Discharge the drum spring;
Remove the stop ring (1);
Hold bush (4) in place, using a 24-mm wrench, widen the spring (2) and lift the spring and the bush and then
remove the plate (5);
Remove screws ABC and loosen screw D by a few millimeters, raise flange E and replace the cable (8). Refit and
tighten screws ABC and D.
Reassembly.
Repeat the foregoing operations in reverse order.
WARNING: in order to insert the drum into the cover, the cable must pass through the specific notch G in the
flange F.
WARNING: after having inserted the bush (4) into the plate (5), insert it into the drum (7) by coupling the spring
and then place everything inside the cover. Hold bush (4) in place using a 24-mm wrench, widen the spring
(2) and then move down the bush (4) until it has entered the drum completely.
WARNING: if the ring (3) does not lower until it touches plate (5), this means that bush (4) has not entered the
drum’s support: stretch open spring (2) and oscillate the bush (4) until it is completely inserted.
Finish the assembly by inserting ring (1).
Drum spring breakage
If the balancer is locked, check that the drum’s spring is not completely discharged (this condition would trigger
a locking as if the spring were broken); if you are unable to charge the balancer complying with the procedure
outlined in paragraph “Adjusting the balancer”, this means that the drum’s spring is probably broken.
WARNING: before carrying out any type of check, make sure the spring is discharged in actual fact.
WARNING - DANGER: never open the drum and/or attempt to replace the spring for any reason whatsoever.
This operation is extremely dangerous and could cause very serious injury.
Carry out the procedure outlined in paragraph “Replacing the cable” to disassemble the balancer and replace the
entire drum (the spring is NOT supplied as a separate spare part).
WARNING - DANGER: dispose of the drum containing the broken spring as specified by prevailing laws and
regulations. DO NOT abandon it or dispose of it together with other types of waste and/or scrap because if
it opens, even by accident, it is VERY DANGEROUS and could cause serious damage to anyone.
Use original TECNA S.p.a. spare parts only.When requesting spare parts, the Customer should kindly contact
the supplier of the balancer, or the manufacturer directly, specifying the machine’s identification data printed
on the plate.
ISTRUZIONE BILANCIATORI_man 9076_9320_11-2009.pmd 29/10/2009, 15.0320
