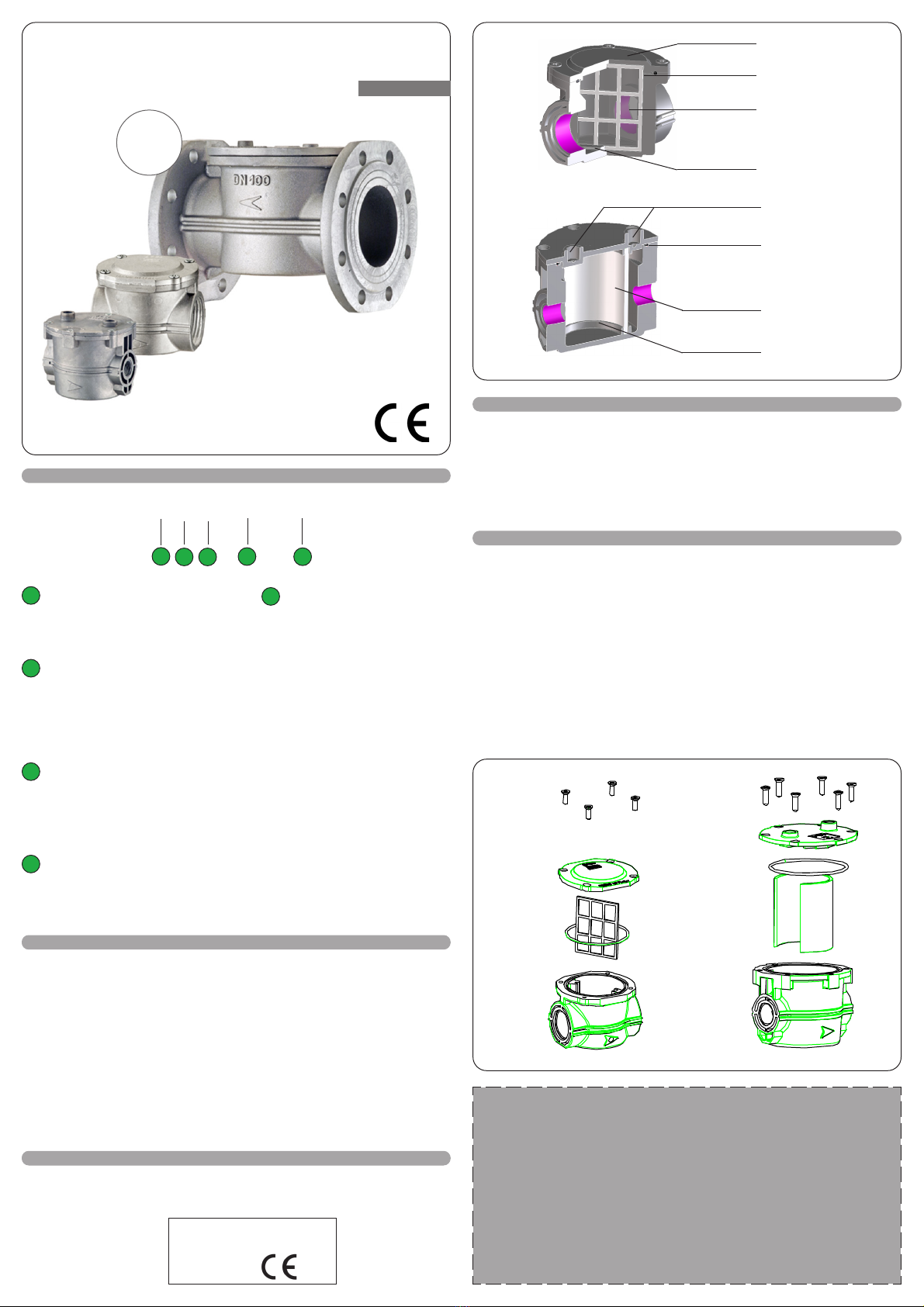

Tecnocontrol GF015SC User manual

Gas Filter designed in accordance with the EN12516 and DIN3840.
Can be used for all the types of natural gas, LPG or not corrosive
gases. These filters are widely used for protection of control
devices, pressure regulators, meters and on systems that requiring
an high degree of filtration.All the Gas Filter covers are filled with
connections for test point both at the filter inlet and outlet.
All the operations shall be made by specialized technicians.
Gas Filter Cover
Seal NBR o-ring
Filter cartidge PP
Slotting guides
MARKINGMARKING
MARKINGMARKING
MARKING
Depending on which model, Gas Filter are marked by label with
their technical characteristics.
REPLACEMENT OF THE CARTRIDGEREPLACEMENT OF THE CARTRIDGE
REPLACEMENT OF THE CARTRIDGEREPLACEMENT OF THE CARTRIDGE
REPLACEMENT OF THE CARTRIDGE
Before any operation of maintenance, you need to check that
the valve installed before and after theGas Filter are closed and
the pressure are discarged with the drain plug.
Unscrew the screws of the cover, remove the cover, extract the
cartridge e replace it with a new one, positioning as indicated
inside the body.
Reassembly the body, and check that the cartridge comes inside
correctly on the cover. Fix the screw with cross sequence.
Perform a leak test of the system.
INSTALLATIONINSTALLATION
INSTALLATIONINSTALLATION
INSTALLATION
English
Test point
Seal NBR o-ring
Viledon cartidge
Slotting guides
GF025SC
GF025
GAS FILTERGAS FILTER
GAS FILTERGAS FILTER
GAS FILTER
GF015 1/2” P-max 6 bar
Filtration degree 50micron
S/N 000037/14
GENERAL CONDITIONS OF WARRANTYGENERAL CONDITIONS OF WARRANTY
GENERAL CONDITIONS OF WARRANTYGENERAL CONDITIONS OF WARRANTY
GENERAL CONDITIONS OF WARRANTY
THE PRESENT CERTIFICATE IS THE ONLY DOCUMENT TO HAVETHE PRESENT CERTIFICATE IS THE ONLY DOCUMENT TO HAVE
THE PRESENT CERTIFICATE IS THE ONLY DOCUMENT TO HAVETHE PRESENT CERTIFICATE IS THE ONLY DOCUMENT TO HAVE
THE PRESENT CERTIFICATE IS THE ONLY DOCUMENT TO HAVE
THE RIGHT OF REPARATION OF THE PRODUCT IN WARRANTYTHE RIGHT OF REPARATION OF THE PRODUCT IN WARRANTY
THE RIGHT OF REPARATION OF THE PRODUCT IN WARRANTYTHE RIGHT OF REPARATION OF THE PRODUCT IN WARRANTY
THE RIGHT OF REPARATION OF THE PRODUCT IN WARRANTY
- The product is warranted for 24 month from purchase date.
- Any damages caused by tampering and incorrect use or installation
will be not covered by warranty.
- The warranty is valid only if is full compiled.
- In case of defects covered by warranty, the producer will repair or
replace the free product.
PERFORMANCES OUT OF WARRANTY:PERFORMANCES OUT OF WARRANTY:
PERFORMANCES OUT OF WARRANTY:PERFORMANCES OUT OF WARRANTY:
PERFORMANCES OUT OF WARRANTY:
When warranty’s terms are spent, the eventual reparations will debited
in according to the replaced parts and to the hand costs.
The device must be mounted away from the plasters, keeping a
distance from the cover to allow the maintenance operations.
Use the tightening torques specified in the standard EN1361, not
by leveraging on the body.
GF025SC GF025
13
GF=GAS FILTER DIMENSIONS:
015SC =1/2”(Small Capacity)
020SC =3/4”(Small Capacity)
025SC= 1”(Small Capacity)
015 =1/2”
020 =3/4”
025= 1”
25=DN25
032= 11/4”
32= DN32
040= 11/2”
40= DN40
050= 2”
50= DN50
65= DN65
80 =DN80
100= DN100
125= DN125
150= DN150
4OPTIONAL:
SP= Screw Plugs
TPIO=Test Point IN/OUT
MadeMade
MadeMade
Made
inin
inin
in
ItalyItaly
ItalyItaly
Italy
5BAR:
= 6bar
-10B= 10bar
0497
GFD050-TPIO-10B
3 4 51 2
CONNECTION:
=Threaded
D= Flanged
2
GENERAL DESCRIPTIONGENERAL DESCRIPTION
GENERAL DESCRIPTIONGENERAL DESCRIPTION
GENERAL DESCRIPTION

12
12
A
12
12
B
12
12
12
12
C
DIMENSIONS (mm) and WEIGHT (Kgs)DIMENSIONS (mm) and WEIGHT (Kgs)
DIMENSIONS (mm) and WEIGHT (Kgs)DIMENSIONS (mm) and WEIGHT (Kgs)
DIMENSIONS (mm) and WEIGHT (Kgs)
72.0
72.0
72.0
60.0
60.0
60.0
65.0
65.0
65.0
0.221
0.212
0.199
GF015SC
GF020SC
GF025SC
TECHNICAL FEATURES
Operation maximum pressure: 6bar or 10bar
Working Temperature: -20°C +80°C
Filtration: <50Micron
Use: Non-aggressive gases - Family 1-2-3 and
air - Special version for Biogas
Cartridge: Plastic cartridge PP
Connection: Threaded gas 1/2” - 3/4” - 1” - ISO 228
Complete Body: Die - Cast aluminium Gd - AISi12Cu - EN AB 46100
Seals: NBR
Approval: 2014/68/UE (PED)
2009/142/CE(GAS)
EN13611
GAS FILTER SC
WARRANTY CERTIFICATEWARRANTY CERTIFICATE
WARRANTY CERTIFICATEWARRANTY CERTIFICATE
WARRANTY CERTIFICATE
TO COMPILE AND SEND IN CASE OF DAMAGETO COMPILE AND SEND IN CASE OF DAMAGE
TO COMPILE AND SEND IN CASE OF DAMAGETO COMPILE AND SEND IN CASE OF DAMAGE
TO COMPILE AND SEND IN CASE OF DAMAGE
DEVICE: GAS FILTER SC mod.________ GAS FILTER mod._________
Serial
number(s.n.)____________________________________________________________________
DEALER
Stamp: Date of purchase:
______/______/______
USER
Surname and name _______________________________________________
Address _________________________________________________n°_____
City ________________________________________________________________
Telephone______________________________________________________________
Model ABC
weight
mm Kgs
TECHNICAL FEATURES
Operation maximum pressure: 6bar or 10bar
Working Temperature: -20°C 80°C
Filtration: 50Micron
Use: Non-aggressive gases - Family 1-2-3 and air
Cartridge element: Viledon cartridge
Inlet-Outlet: Threaded gas 1/2” - 3/4” - 1” - 1”1/4 - 1”1/2 - 2”- ISO 228
Connection: Sliding Aluminium flange: PN10DN25 - DN32-DN40-
DN50.
Flanged PN16 : DN25 - DN32 - DN40 - DN50 -DN65
- DN80 - DN100 - DN125 - DN150
Complete Body: Die - Cast Aluminium Gd - AISi12Cu - EN AB 46100
Seals: NBR
Approval: 2014/68/UE (PED)
2009/142/CE(GAS)
EN13611
Optional:
Test point - Screw - Peters plug - Manometer - DP clogging indicator
GAS FILTER
12
114.0
114.0
114.0
164.0
164.0
164.0
175.0
263.0
259.0
259.0
240.0
265.0
265.0
442.5
442.5
105.5
105.5
105.5
131.7
131.7
131.7
122.0
158.0
163.0
172.0
180.0
180.0
210.0
347.7
347.7
118.5
118.5
118.5
152.5
152.5
152.5
118.0
158.0
163.0
172.0
185.0
200.0
220.0
330.0
330.0
Model
0.806
0.795
0.786
2.052
2.006
1.917
1.586
3.532
3.651
3.882
4.4
5.0
5.8
23.0
21.0
GF015
GF020
GF025
GF032
GF040
GF050
GFD25
GFD32
GFD40
GFD50
GFD65
GFD80
GFD100
GFD125
GFD150
ABC
weight
mm Kgs
12
12
12
12
A
12
12
B
12
12
C
GAS FILTER
GAS FILTER FLOW CHART
GAS FILTER FLOW CHART
C
A
12
12
B
1234567890
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1234567890
GECA Srl
via E.Fermi, n°98
25064 Gussago (BS) Italy
Tel. [phone]
www.gecasrl.it
Tecnocontrol Srl
via Miglioli, n°47
20090 Segrate (MI) Italy
Tel. [phone]
www.tecnocontrol.it
The manufacturer reserves the right to make any aesthetic or functional modifications without any prior notice and
at any time.
1234567
12345678
12345678

DESCRIZIONE GENERALEDESCRIZIONE GENERALE
DESCRIZIONE GENERALEDESCRIZIONE GENERALE
DESCRIZIONE GENERALE
I Gas Filter sono progettati in conformità con le disposizioni
della norma EN12516 e DIN3840.
Possono essere utilizzati per tutti i tipi di gas naturale, GPL o
gas non corrosivi. Questi filtri sono ampiamente utilizzati per la
protezione di dispositivi di controllo, regolatori di pressione conta-
tori e su sistemi che richiedono un elevato grado di filtrazione.
Tutti i coperchi dei Gas Filter sono muniti di attacchi per la
verifica della pressione d’ingresso e d’uscita.
Tutte le operazioni devono essere effettuate da personale tecni-
co specializzato.
ETICHETTAETICHETTA
ETICHETTAETICHETTA
ETICHETTA
I Gas Filter hanno riportato sul proprio corpo un’etichetta con
le carattersitiche del modello:
SOSTITUZIONE CARTUCCIASOSTITUZIONE CARTUCCIA
SOSTITUZIONE CARTUCCIASOSTITUZIONE CARTUCCIA
SOSTITUZIONE CARTUCCIA
INSTALLAZIONEINSTALLAZIONE
INSTALLAZIONEINSTALLAZIONE
INSTALLAZIONE
GF025SC
GF025
FILTRI GASFILTRI GAS
FILTRI GASFILTRI GAS
FILTRI GAS
GF015 1/2” P-max 6 bar
Filtration degree 50micron
S/N 000037/14
CONDIZIONI GENERALI DI GARANZIACONDIZIONI GENERALI DI GARANZIA
CONDIZIONI GENERALI DI GARANZIACONDIZIONI GENERALI DI GARANZIA
CONDIZIONI GENERALI DI GARANZIA
IL PRESENTE CERTIFICATO E’ L’UNICO DOCUMENTO CHE DAIL PRESENTE CERTIFICATO E’ L’UNICO DOCUMENTO CHE DA
IL PRESENTE CERTIFICATO E’ L’UNICO DOCUMENTO CHE DAIL PRESENTE CERTIFICATO E’ L’UNICO DOCUMENTO CHE DA
IL PRESENTE CERTIFICATO E’ L’UNICO DOCUMENTO CHE DA
DIRITTO ALLA RIPARAZIONE DEL PRODOTTO IN GARANZIADIRITTO ALLA RIPARAZIONE DEL PRODOTTO IN GARANZIA
DIRITTO ALLA RIPARAZIONE DEL PRODOTTO IN GARANZIADIRITTO ALLA RIPARAZIONE DEL PRODOTTO IN GARANZIA
DIRITTO ALLA RIPARAZIONE DEL PRODOTTO IN GARANZIA
• Il rivelatore è GARANTITO per un periodo di 24 mesi dalla data di ac-
quisto.
• Non sono coperti da GARANZIA eventuali danni derivati da
manomissioni, uso ed installazione errati o impropri.
• La GARANZIA è valida solo se debitamente compilata, in caso di difetti
coperti da GARANZIA, il produttore riparerà o sostituirà il prodotto gra-
tuitamente.
PRESTAZIONE FUORI GARANZIA:PRESTAZIONE FUORI GARANZIA:
PRESTAZIONE FUORI GARANZIA:PRESTAZIONE FUORI GARANZIA:
PRESTAZIONE FUORI GARANZIA:
Trascorsi i termini o la durata della GARANZIA le eventuali riparazioni verran-
no addebitate in funzioni alle parti sostituite e al costo della manodopera.
Gas Filter devono essere montati lontano dagli intonaci mante-
nendo una distanza dal coperchio tale da permettere le opera-
zioni di manutenzione.
Utilizzare una coppia di serraggio indicate dalla norma EN13611
non facendo leva sul corpo.
GF025SC GF025
GFD050-TPIO-10B
34
13
GF=GAS FILTER DIMENSIONI:
015SC =1/2”(Piccola capacità)
020SC =3/4”(Piccola capacità)
025SC= 1”(Piccola capacità)
015 =1/2”
020 =3/4”
025= 1”
25=DN25
032= 11/4”
32= DN32
040= 11/2”
40= DN40
050= 2”
50= DN50
65= DN65
80 =DN80
100= DN100
125= DN125
150= DN150
4OPTIONAL:
SP= Tappi a vite
TPIO=Test Point IN/OUT
5
5 BAR:
= 6bar
-10B= 10bar
Prima di ogni operazione di manutenzione, è necessario con-
trollare che non vi sia pressione nell’impianto e che ilGas Filter
sia intercettato a monte e a valle
Svitare le viti del coperchio, rimuovere il coperchio, estrarre la
cartuccia e sostituirla con una nuova. Riposizionare la cartuc-
cia nella propria sede all'interno del corpo.
Verificare che la cartuccia sia inserita correttamente nelle pro-
prie guide e rimontare il coperchio. Fissare il coperchio al cor-
po riavvitando le viti.
Eseguire una prova di tenuta dell’impianto.
ATTACCHI:
__=Attacchi filettati
D=Attacchi flangiati
1
2
2
Coperchio
Sigillo NBR o-ring
Cartuccia filtro PP
Guide filtro
Test point
Sigillo NBR o-ring
Filtro Viledon
Guide filtro
0497
Gas Filter
Italiano
MadeMade
MadeMade
Made
inin
inin
in
ItalyItaly
ItalyItaly
Italy

12
A
12
12
B
12
12
C
12
12
C
12
12
B
DIMENSIONI (mm) E PESO (Kg)DIMENSIONI (mm) E PESO (Kg)
DIMENSIONI (mm) E PESO (Kg)DIMENSIONI (mm) E PESO (Kg)
DIMENSIONI (mm) E PESO (Kg)
GAS FILTER SC
CERTIFICATO DI GARANZIACERTIFICATO DI GARANZIA
CERTIFICATO DI GARANZIACERTIFICATO DI GARANZIA
CERTIFICATO DI GARANZIA
DA COMPILARE E SPEDIRE IN CASO DI GUASTODA COMPILARE E SPEDIRE IN CASO DI GUASTO
DA COMPILARE E SPEDIRE IN CASO DI GUASTODA COMPILARE E SPEDIRE IN CASO DI GUASTO
DA COMPILARE E SPEDIRE IN CASO DI GUASTO
APPARECCHIO: GAS FILTER SC mod.________ GAS FILTER mod._______
Numero di serie(s.n.)_______________________________________________
RIVENDITORE
Timbro: Date of purchase:
______/______/______
UTILIZZATORE
Nome e Cognome ________________________________________________
Indirizzo _________________________________________________n°_____
CAP________________Città__________________________________________________
Telefono______________________________________________________________
Dis. 8034072d PROV cod. 95-2-12-15-064
72.0
72.0
72.0
60.0
60.0
60.0
65.0
65.0
65.0
0.221
0.212
0.199
GF015SC
GF020SC
GF025SC
Modello ABCPeso
mm Kg
CARATTERISTICHE TECNICHE
Pressione max di funzionamento: 6bar or 10bar
Temperatura di lavoro: -20°C +80°C
Filtraggio: 50Micron
Gas: Gas non aggressivi - Famiglia 1-2-3 e Aria
Cartuccia: Cartuccia Viledon
Ingresso-Uscita Gas Filettati 1/2” - 3/4” - 1” - 1”1/4 - 1”1/2 - 2”- ISO 228
Attacchi : Sliding Aluminium flange PN10: DN25 - DN32 -
DN40 - DN50.
Flanged PN16: DN25 - DN32 - DN40 - DN50 - DN65-
DN80-DN100-DN125-DN150
Corpo filtro: Alluminio pressofuso Gd - AISi12Cu - EN AB 46100
Sigilli: NBR
In accordo: 2014/68/UE (PED)
2009/142/CE(GAS)
Optional:
Test point-NPT 1/4” - Screw -NPT 1/4” - Peters plug - Manometer - DP clogging
indicator
GAS FILTER
CARATTERISTICHE TECNICHE
Pressione max di funzionamento: 6bar or 10bar
Temperatura di lavoro: -20°C 80°C
Filtraggio: <50Micron
Gas: Gas non aggressivi - Famiglia 1-2-3 e
Aria - Versione speciale per Biogas
Cartuccia: Cartuccia in plastica PP
Attacchi: Gas Filettati 1/2” - 3/4” - 1” - ISO 228
Corpo filtro: Alluminio pressofuso Gd - AISi12Cu - EN AB 46100
Sigilli: NBR
In accordo: 2014/68/UE (PED)
2009/142/CE(GAS)
114.0
114.0
114.0
164.0
164.0
164.0
175.0
263.0
259.0
259.0
240.0
265.0
265.0
442.5
442.5
105.5
105.5
105.5
131.7
131.7
131.7
122.0
158.0
163.0
172.0
180.0
180.0
210.0
347.7
347.7
118.5
118.5
118.5
152.5
152.5
152.5
118.0
158.0
163.0
172.0
185.0
200.0
220.0
330.0
330.0
Modello
0.806
0.795
0.786
2.052
2.006
1.917
1.586
3.532
3.651
3.882
4.4
5.0
5.8
23.0
21.0
GF015
GF020
GF025
GF032
GF040
GF050
GFD25
GFD32
GFD40
GFD50
GFD65
GFD80
GFD100
GFD125
GFD150
ABC
Peso
mm Kg
DIAGRAMMA PORTATE GAS FILTER
DIAGRAMMA PORTATE GAS FILTER SC
12
12
B
12
C
12
12
A
12
12
12
A
1234567890
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1
23456789
0
1234567890
La ditta costruttrice si riserva il diritto di apportare qualsiasi modifica, estetica o funzionale, senza
preavviso alcuno ed in qualsiasi momento.
GECA Srl
via E.Fermi, n°98
25064 Gussago (BS) Italy
Tel. [phone]
www.gecasrl.it
Tecnocontrol Srl
via Miglioli, n°47
20090 Segrate (MI) Italy
Tel. [phone]
www.tecnocontrol.it
1234567
12345678
12345678
