Tecnosystemi Apply air AirFor3 FRONT User manual

BARRIERA CENTRIFUGA ASPIRAZIONE FRONTALE
COD. 12300036 - 12300037
Rev.00/2014
MANUALE D’USO

2
Le BARRIERE D’ARIA, progettate per essere installate all’ingresso di esercizi commerciali, uci,
hotel e ristoranti, emettono un soo d’aria che impedisce all’atmosfera esterna di penetrare
all’interno del locale. La loro funzione è evitare che odori sgradevoli e polvere si introducano
negli spazi di passaggio tra interno ed esterno, frequentati da un elevato numero di persone, e
impedire anche la dispersione dell’aria dagli ambienti climatizzati.
1. Temperatura ambiente superiore a 50 °C o inferiore a -10 °C.
2. Umidità relativa superiore al 95% della temperatura ambiente e locali molto umidi.
3. Fumo oleoso.
4. Materiali o gas che possano causare esplosioni.
5. Gas corrosivi.
6. Luoghi raggiungibili da spruzzi d’acqua.
DESCRIZIONE DEL PRODOTTO
CONDIZIONI DI UTILIZZO
2

DIMENSIONI
A212
12
230
168 120
8 - Ø9
PANNELLO
POSTERIORE
PIASTRA DI
MONTAGGIO VITI
C C C
B
MODELLO A B C
12300036 1000 850 250
12300037 1500 1450 450
1. Svitare la piastra di montaggio e rimuoverla. (Fig.1, Fig. 2)
2. Praticare un foro come mostrato nelle istruzioni. Inserirvi il bullone e ssarlo con del
cemento. (Fig. 3)
3. Posizionare la piastra di montaggio e ssarla. (Fig. 4)
4. Installare la barriera d’aria sulla piastra di montaggio, accertandosi che si trovi in posizione
di sicurezza. Dopodiché serrarla con le apposite viti. (Fig. 5)
INSTALLAZIONE
3

4
Per ottenere la massima ecienza, durante l’installazione dell’unità prestare particolare attenzione ai seguenti aspetti.
1. Per ragioni di sicurezza l’apparecchio deve essere installato su una parete solida e non soggetta a vibrazioni, in
modo da evitare la rumorosità che in caso contrario verrebbe a prodursi.
2. Le BARRIERE D’ARIA sono progettate per uso interno.
3. Scegliere il modello più adeguato in base all’altezza di installazione. Se troppo elevata, infatti, può incidere
negativamente sulla distanza di funzionamento, riducendo l’ecacia dell’apparecchio.
4. L’aria viene aspirata dalla parte frontale dell’unità e soata verso il basso.
5. Se la porta è più ampia rispetto alla barriera d’aria, è possibile installare più unità una
di anco all’altra, lasciando uno spazio di 20–40 mm tra un apparecchio e l’altro.
6. La piastra di montaggio deve essere installata su un’unica parete uniforme.
7. Tra l’unità e il sotto deve esserci una distanza di almeno 200 mm.
8. L’unità deve essere installata in senso orizzontale.
9. L’altezza di installazione non deve essere inferiore a 2,3 m da terra.
10. Il collegamento deve essere preceduto da un interruttore tripolare con apertura
minima tra i contatti di almeno 3 mm.
(Fig. 1)
PIASTRA DI
MONTAGGIO
CEMENTO
13 - 15 mm Circa 70 mm
RONDELLA
DADO
RONDELLA
ELASTICA
PIASTRA DI
MONTAGGIO
Diametro: 40 - 50 mm
(Fig. 2)
(Fig. 3) (Fig. 4) (Fig. 5)
AVVERTENZE / INSTALLAZIONI
1
23
4

MOD. POTENZA (W) VELOCITÀ FLUSSO ARIA
(M/S)
VOL. ARIA
TRATTATO
(m3/h)
RUMOROSITÀ (DB) PESO
(KG)
ALTA MED. BAS. ALTA MED. BAS. ALTA MED. BAS.
12300036 235 155 135 12,5 11 9I:550 - II:673
III:798
56 52 48 16,9
12300037 365 255 220 12.5 11 9I:939 - II:1148
III:1330
62 57 52 22,6
1. Prima di eettuare controlli o interventi di manutenzione, scollegare l’unità dalla presa di
alimentazione elettrica.
2. Per evitare cortocircuiti, tenere il motore elettrico e gli altri componenti al riparo dall’umidità.
3. Si raccomandano controlli e interventi di manutenzione regolari, durante i quali si deve procedere
anche alla rimozione della polvere. Per la pulizia utilizzare un panno inumidito con un detergente
neutro.
4. Le operazioni di smontaggio dell’apparecchio devono essere eettuate esclusivamente da
personale qualicato.
MANUTENZIONE E RIPARAZIONE
SPECIFICHE
NOTA: La tensione e la frequenza nominali indicate sono quelle riportate nella targhetta dati del
prodotto.
5

6
Alla ne della sua vita utile il prodotto non deve essere smaltito insieme ai riuti urbani.
Può essere consegnato presso gli appositi centri di raccolta dierenziata predisposti dalle
amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.
Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il
marchio del contenitore di spazzatura mobile barrato.
SMALTIMENTO DELL’APPARECCHIATURA
GARANZIA
La garanzia ha durata di 1(uno) annoa decorrere dalla data di consegna e copre i difetti
del materiale con esclusione delle merci non prodotte dal fornitore. La garanzia non opererà
con riferimento ai difetti causati da:
• trasporto non idoneo;
• uso negligente o improprio del prodotto e comunque non conforme a quanto specicato nelle
istruzioni e/o manuali d’installazione, uso e manutenzione;
• la non osservanza delle speciche tecniche di prodotto
• riparazioni o modiche apportate dal cliente o da soggetti terzi senza la previa autorizzazione
scritta del fornitore
• la mancata o non idonea manutenzione
• quant’altro non riconducibile a vizi originari del materiale o di produzione
• a condizione che il reclamo del cliente sia coperto dalla garanzia e noticato nei termini e
modalità richiesta dal fornitore, lo stesso si impegnerà, a sua discrezione, a sostituire o riparare
ciascun prodotto o le parti di questo che presentino vizi o difetti
• la garanzia non copre danni e/o difetti dei prodotti derivanti da anomalie causate da, o connesse
a, parti assemblate/aggiunte direttamente dal cliente o dal consumatore nale.
6

INSTRUCTION MANUAL
CENTRIFUGAL AIR CURTAIN WITH FRONTAL AIR INTAKE
CODE 12300036 - 12300037
Rev.00/2014
Air Curtains&
Heat Recovery Unit

8

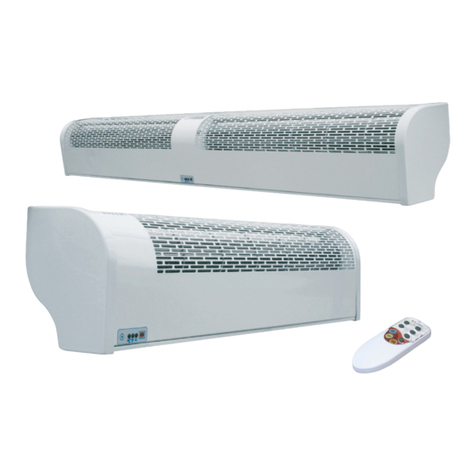

The AIR CURTAINS, designed to be installed at the entrance to businesses, oces, hotels and
restaurants, produce a blast of air that prevents external air from entering the premises. Their
purpose is to prevent unpleasant smells and dust from getting into those spaces between the
inside of a building and the outside which a large number of people pass through, and to avoid
the loss of air from air-conditioned rooms and premises.
1. Room temperature above 50 °C or below -10 °C.
2. Relative humidity above 95% of room temperature, and very damp premises.
3. Oily smoke.
4. Potentially explosive materials or gases.
5. Corrosive gases.
6. Places within range of jets of water.
PRODUCT DESCRIPTION
TERMS OF USE

9
DIMENSIONS
A212
12
230
168 120
8 - Ø9
REAR
PANEL
MOUNTING
PLATE SCREWS
C C C
B
MODEL A B C
12300036 1000 850 250
12300037 1500 1450 450
1. Unscrew and remove the mounting plate. (Fig. 1, Fig. 2)
2. Make a hole as shown in the instructions. Insert the bolt and x it in place with cement. (Fig.
3)
3. Position the mounting plate and x it in place. (Fig. 4)
4. Mount the air curtain on the mounting plate, ensuring that it is a safe position.Then tighten
it using the special screws. (Fig. 5)
INSTALLATION

10
In order to guarantee maximum eciency, when installing the unit take special care over the following:
1. For reasons of safety, the equipment must be installed on a solid wall that is not subject to vibrations, in order
to avoid any noise which could otherwise be created.
2. The AIR CURTAINS are designed for internal use only.
3. Choose the most suitable model on the basis of the height at which it is to be installed. In fact, if installed too
high up this may
negatively aect the operating distance and reduce the unit’s performance.
4. Air is sucked in through the front section of the unit and blown downwards.
5. If the door is much wider than the unit, then two or more units may be installed,
at a distance of 20–40 mm from one another.
6. The mounting plate must be xed to just one even wall.
7. A distance of at least 200 mm. must be left between the unit and the ceiling.
8. The unit must be installed horizontally.
9. The unit must be installed at a height of at least 2.3 m. above the oor.
10. The connection must be preceded by a 3-pole switch with a
minimum aperture between contacts of 3 mm.
(Fig. 1)
MOUNTING
PLATE
CEMENT
13 - 15 mm Approx. 70 mm
WASHER
NUT
SPRING WASHER
MOUNTING
PLATE
Diameter: 40 - 50 mm
(Fig. 2)
(Fig. 3) (Fig. 4) (Fig. 5)
WARNINGS/INSTALLATION
1
23

11
MODEL
POWER (W) AIR FLOW SPEED (M/S) CONDITIONED
AIR VOL.
(M³/H)
NOISE (dB) WEIGHT
(KG)
HIGH ME-
DIUM
LOWHIGH ME-
DIUM
LOW HIGH ME-
DIUM
LOW
12300036 235 155 135 12.5 11 9 I:550 - II:673
III:798
56 52 48 16.9
12300037 365 255 220 12.5 11 9 I:939 - II:1148
III:1330
62 57 52 22.6
1. Before performing any maintenance or control operations, disconnect the unit from the
power supply.
2. To avoid short-circuiting, protect the electric motor and other components from damp.
3. Regular controls and maintenance operations should be carried out, and any dust removed
during such operations. To clean, use a damp cloth and a neutral detergent.
4. The disassembly of the unit must be carried out by qualied personnel.
MAINTENANCE AND REPAIRS
SPECIFICATIONS
NOTE: The rated voltage and frequency are those shown on the product’s specications label.

At the end of its life, the product must not be disposed of together with normal domestic
waste.
It may be disposed of by delivering it to a specic local council-run dierentiated waste
disposal centre, or to those retailers who provide this service.
The product bears a symbol with a tick indicating the type of mobile waste bin to be used to
dispose of the product.
DISPOSAL OF THE EQUIPMENT
WARRANTY
The warranty runs for 1(one) year starting from the date of delivery, and covers all defects in
materials and production, but does not protect customers against defects caused by:
• Unsuitable transport;
• Use of product failing to comply with the instructions and/or the installation, use and
maintenance manuals;
• Non-observance of the product’s technical specications
• The lack or unsuitability of maintenance
• Anything else relating to original material or production faults.
12
