Teka DG2-ISLA User manual

REV 0209
Manual de Instrucciones ES
Bedienungsanleitung DE
Instructions Manual GB
Manuel d’instructions FR
Manual de Instruções PT
Οδηγιες Χρησεως GR
Kullaným Kýlavuzu TR
Instrukcja obsługi PL
Használati utasítás HU
Инструкция по эксплуатации RU
Керівництво з експлуатації UA
Návod na použitie SK
Návod k obsluze CZ
Ghid de Utilizare RO
Инструкции за Употреба BG
DG2-ISLA

Estimado cliente:
Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
sus necesidades.
Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.
• Respete las disposiciones locales vigentes en
cuanto a instalaciones eléctricas domésticas y
evacuación de gases.
• Compruebe que la tensión y frecuencia de la
red corresponden con las indicadas en la
etiqueta situada en el interior de la campana.
•Si el cable de alimentación está dañado, debe
ser sustituído por el fabricante, por su servicio
postventa ó por personal cualificado con el fin
de evitar un peligro.
• Una vez instalada la campana asegúrese de
que el cable de alimentación a la red no está en
contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se
utilicen para la evacuación de humos originados
por una energía distinta a la eléctrica. p.ej:
calderas, chimeneas, etc.
• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la eléctrica.
p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo de
incendio y goteo, es por ello necesario lavar el
interior de la campana y los filtros metálicos una
vez al mes como mínimo.
• La parte inferior de la campana debe situarse
como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras a
gas o mixtas. OBSERVE LAS INDICACIONES
MÍNIMAS DEL FABRICANTE DE LA
ENCIMERA.
• Nunca deje los quemadores de gas encendidos
sin un recipiente que los cubra. La grasa
acumulada en los filtros puede gotear o
inflamarse por efecto del aumento de
temperatura.
• Evite cocinar debajo de la campana si no están
colocados los filtros metálicos, p.ej. mientras se
están limpiando en el lavavajillas.
• No está permitido flamear debajo de la
campana.
• No colocar objetos encima de la campana.
• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar la
precaución cuando limpie el interior de la
campana.
• Su campana está destinada para el uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para otros
usos es bajo su responsabilidad y puede ser
peligroso. El fabricante no se responsabiliza de
los daños originados por un uso indebido del
aparato.
• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA más
cercano, usando siempre repuestos originales.
Las reparaciones o modificaciones realizadas
por personal no cualificado pueden ocasionar
daños al aparato o un mal funcionamiento,
poniendo en peligro su seguridad.
• Este aparato cumple con la Directiva europea
2002/96/CE sobre aparatos eléctricos y
electrónicos identificada como “Residuos de
Aparatos Eléctricos y Electrónicos”. La directiva
proporciona el marco general válido en todo el
ámbito de la Unión Europea para la retirada y
reutilización de los residuos de los aparatos
eléctricos y electrónicos, .
• Cuando la campana de cocina se ponga en fun-
cionamiento al mismo tiempo que otros
aparatos alimentados por una energía distinta
de la eléctrica, la salida de aire no debe ser
superior a 4Pa (4 x 10-5 bar).
Instrucciones de Seguridad
2
ES

3
ES
Indice
Página
Descripción del aparato 3
Instrucciones de uso 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 4
Accesorios suministrados 5
Instalación 5
Filtros de carbón activo 5
AMando electrónico programador con
botones iluminados para luz y
velocidades.
BFiltros metálicos.
CLámparas con cuatro luces - 20 W (G-
4).
D, E Cubretubos, regulables en altura.
FElemento decorativo.
Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.
De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
olores al exterior.
Proceda del modo siguiente:
1.- Elija la velocidad de aspiración deseada.
2.- Pulse en "temporizador". La luz
comenzará a parpadear.
La duración del tiempo de programación es
de 10min.
Durante el tiempo programado podrá cambiar
la velocidad de aspiración.
La velocidad intensiva está autoprogramada
y pasará a velocidad 2 transcurridos 10 min.
aprox.
Instrucciones de uso
Descripción del aparato
Accionando el mando como se indica en la
figura podrá controlar las funciones de la
campana.
Programación tiempo de aspiración

4
ES
Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en
la página 2.
• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.
• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que
no desprenda pilosidades.
• No es aconsejable la utilización de
aparatos de limpieza por vapor para
realizar esta tarea.
Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos
de enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También se
pueden limpiar en lavavajillas. En este caso,
es aconsejable colocarlos en posición vertical
para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que
esto afecte a su capacidad de retención de
grasas.
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.
Fig. 1 (Pag. 63)
Proceda del modo siguiente:
• Desenrosque el embellecedor del
portalámparas.
• Cambie la lámpara averiada/ fundida. La
potencia máxima de las lámparas es de 20
W (G-4).
• Enrosque el embellecedor del
portalámparas.
Cambio de Luces
Limpieza de Filtros Metálicos
Limpieza del cuerpo de la campana
Limpieza y Mantenimiento
_________________________________________________________

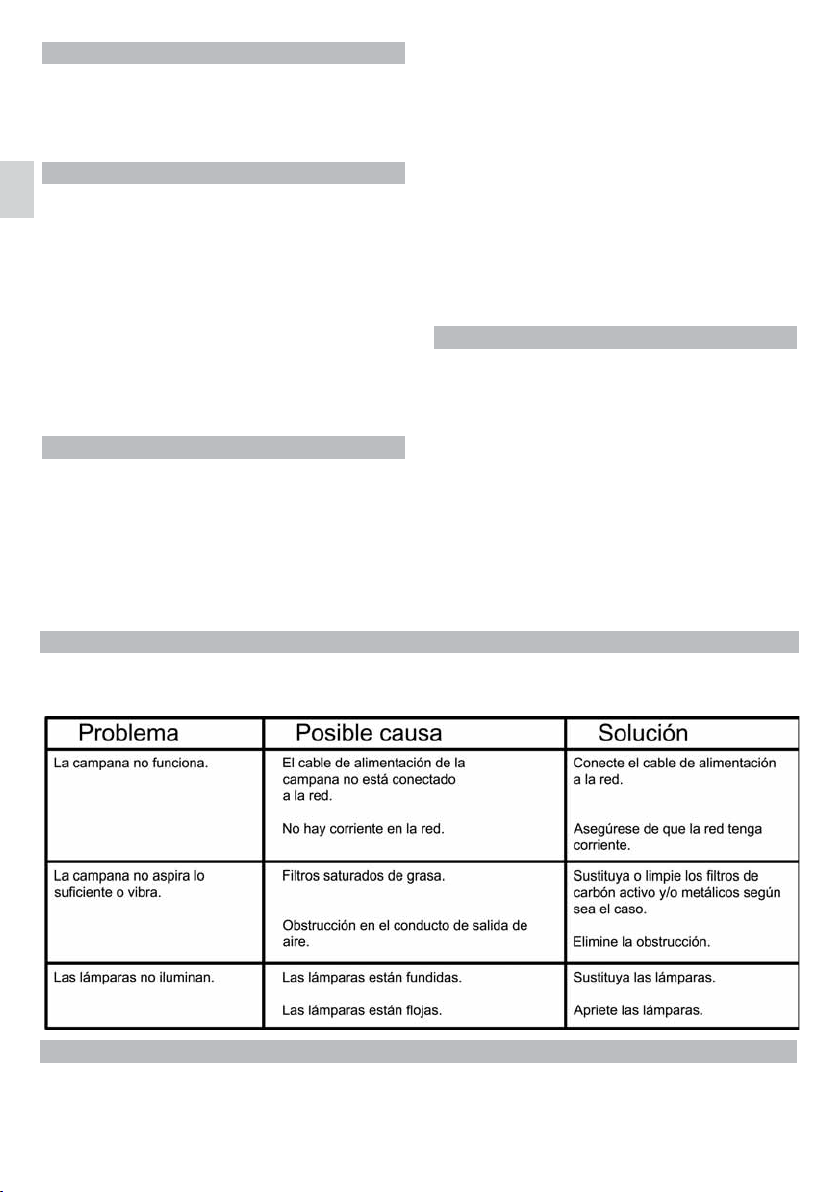

Si algo no funciona
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones
que considere necesarias sin perjudicar sus características esenciales.
Dimensiones y Características
Veáse pág. 62.

5
ES
1 Reducción 150/ 120 mm.
6 Tornillo anclaje (M8 x 45).
4 Tornillos M4 x 12.
4 Tornillos M4 x 10.
8 Tornillos M4 x 16.
8 Arandelas (Ø6,4 x Ø12).
Fig. 1 (Pag. 63)
Al instalar la campana asegúrese de cumplir las
Instrucciones de Seguridad indicadas en la
página 2.
Para obtener un rendimiento óptimo el conducto
al exterior no deberá ser superior a CUATRO
METROS, tener más de dos ángulos de 90°, y su
diámetro debe ser al menos Ø120.
! LA CONEXION DE LA ALIMENTACION DEL
MOTOR DEBE SER REALIZADA POR
SERVICIO TÉCNICO AUTORIZADO.
1) Utilizando el soporte (O) trace y taladre en el
techo la situación de los tirafondos-anclaje (S)
(Øx 45).
2) Atornille el soporte (O) al techo con los
tirafondos-anclaje (S) (8 x 45).
3) Monte el chasis superior (A6) en el soporte (O)
mediante los tornillos (Q) (M6 x 16).
4) Conecte la parte superior del tubo interior (no
suministrado) a la salida.
5) Monte el cubretubo superior (A8) y fíjelo al
chasis superior (A6) con los tornillos (G) (M4 x
12).
6) Monte el chasis inferior (A7) al conjunto
superior fijado al techo mediante los tornillos
(A10) (M4 x 12) a la altura deseada.
7) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.
8) Retire los filtros metálicos.
9) Monte el cuerpo con los tornillos (A21) M4x16
por el interior de la campana con las arandelas
(A22) (Ø6,4 x Ø12).
10) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor según
sea el caso.
11) Monte la parte (A9a) del cubretubo inferior al
chasis inferior (A7) con los tornillos (I) (M4 x 12).
12) Ajuste la parte (A9b) del cubretubo inferior a
la (A9a) como indican los detalles.
13) Coloque los filtros metálicos.
Cuando no sea posible la evacuación de gases al
exterior, la campana puede configurarse para
purificar el aire recirculándolo a través de filtros
de carbón activo.
La duración de los filtros de carbón activo es de
tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros no
son lavables ni regenerables. Una vez agotada
su vida útil deberán reemplazarse.
Fig. 1 (Pag. 31)
! LA CONEXION DE LA ALIMENTACION DEL
MOTOR DEBE SER REALIZADA POR
SERVICIO TÉCNICO AUTORIZADO.
1) Monte el soporte del difusor (A13) en el chasis
superior (A6) con los tornillos (A4) (M4 x 12).
2) Ajuste el difusor (A5) sobre el soporte (A13).
3) Conecte la parte superior del tubo interior (no
suministrado) a la salida circular del soporte
(A13).
4) Utilizando el soporte (O) trace y taladre en el
techo la situación de los tirafondos-anclaje (S)
(Ø8 x 45).
5) Atornille el soporte (O) al techo con los
tirafondos-anclaje (S) (Ø8 x 45).
6) Monte el chasis superior (A6) en el soporte (O)
mediante los tornillos (Q) (M6 x 16).
7) Monte el cubretubo superior (A8) y fijarlo al
chasis superior (A6) con los tornillos (G) (M4 x
12).
8) Monte el chasis inferior (A7) al conjunto
superior fijado al techo mediante los tornillos
(A10) (M4 x 12) a la altura deseada.
9) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.
10) Retire los filtros metálicos.
11) Monte el cuerpo con los tornillos (A21) M4x16
por el interior de la campana con las arandelas
(A22) (Ø6,4 x Ø12).
12) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor según
sea el caso.
13) Monte la parte (A9a) del cubretubo inferior al
chasis inferior (A7) con los tornillos (I) (M4 x 12).
14) Ajuste la parte (A9b) del cubretubo inferior a
la (A9a) como indican los detalles.
15) Sitúe los filtros en la sección lateral del motor
haciendo coincidir los orificios de los filtros (A11)
con los pivotes (A12) de la carcasa de motor.
16) Vuelva a colocar los filtros metálicos.
Instalación
Filtros de Carbón Activo (Opcional)
Accesorios suministrados
Table of contents
Languages:
Other Teka Ventilation Hood manuals

Teka
Teka DH2 SERIES User manual

Teka
Teka Kitchen hood User manual

Teka
Teka FIH 16760 TOS BK User manual

Teka
Teka DH2 ISLA 80 Series User manual

Teka
Teka CC 40 User manual

Teka
Teka DG 80 Series User manual

Teka
Teka DVC560B User manual

Teka
Teka DVN 64030 TTC BK User manual

Teka
Teka DH 80T Series User manual

Teka
Teka TL-62 User manual
Popular Ventilation Hood manuals by other brands

Gorenje
Gorenje S3 IHGC963S4X manual

KOBE
KOBE ISX2136SQB-1 Installation instructions and operation manual

U.S. Products
U.S. Products ADVANTAGE-100H Information & operating instructions

Kuppersberg
Kuppersberg DUDL 4 LX Technical Passport

Framtid
Framtid HW280 manual

Thermador
Thermador HGEW 36 FS installation manual
