Teknim TSD-5124 User manual

Yayın Tarihi: 23/11/2018
Rev:00
TSD-5124
Optik Duman Dedektörü, Hırsız Alarm Sistemleri İçin
24 Volt Röle Çıkışlı
Kurulum & Kullanma Kılavuzu
Önemli Uyarılar
Genel
✓Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına
sırası ile uyunuz.
✓Cihazları su ve nemden uzak tutunuz.
Ortam Şartları
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda çalıştırmayınız.
Sıcaklık: -10°C ile +55°C arası
Bağıl Nem: %95 RH en fazla
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale
mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓Güç kablosu veya fişi zarar gördüğünde,
✓Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓Suya veya yağmura maruz kaldığında,
✓Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna
maruz kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza
teknik müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle
temizlenmelidir. Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Genel Özellikler
✓Hatalı alarmları en aza indiren, gelişmiş duman algılama algoritması
✓Alarm olarak algılanabilecek geçici sinyallerin reddedilmesi
✓Bulunduğu ortamı sürekli örnekleyerek adaptif koruma
✓Kirlenip algılama yapamaz duruma geldiğini anlayan kirlilik algoritması ve uyarısı
✓Kolay temizlenebilir duman odası
✓Normalde kapalı alarm durumunda açık kuru kontak çıkışı
✓Durum göstergeleri için kullanılan iki led
✓15s başlama zamanı
✓TFA-0120 Universal Dedektör Tabanı ile uygundur.
Teknik Özellikler
Güç Girişi
18V(min) –32V(max)
Ortalama(Sukunet) Akım Tüketimi
10mA (@24V)
Alarm Alımı
18mA (@24V)
Kontak Çıkışı
NC 1A-10W
Nem
95% RH (en fazla)
Ebatlar (mm)
Ø110, h42
Gövde Malzemesi
Beyaz Renk, UV katkılı ABS Plastik
Kullanılan Kablo Kesiti
0.4mm ² ~ 1.5mm ²
Ağırlık (taban dahil / taban hariç)
184 gr / 126 gr
Başlama Zamanı
15 sn
Gösterge Ledleri
Mavi Led
Kırmızı Led
Cihaz ilk enerjilendiğinde 15s
boyunca, ortamı örneklerken
5s periyotla yanıp söner
X
Herhangi bir hata durumu
(Kirlilik veya besleme hatası)
1s periyotla yanıp söner
X
Cihaz normal çalışma durumunda
20s periyotla yanıp söner
X
Alarm durumunda
X
Sürekli yanar
Terminaller
1 Numara
EKSI(-) besleme girişi
2 Numara
Alarm paneli Zone GND si
3 Numara
Alarm paneli ZONE girişi.
4 Numara
ARTI(+) besleme girişi
5 Numara
Toprak bağlantısı
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.

Montaj ve Bağlantı
1. Dedektörün kafa kısmını, taban kısmından şekilde görüldüğü gibi saatin tersi istikametinde tabandaki kısa
çizgiye kadar çevirerek (1) yukarı doğru çekip (2) alınız.
2. Taban kısmını gösterilen 2 montaj yerini kullanarak monte ediniz.

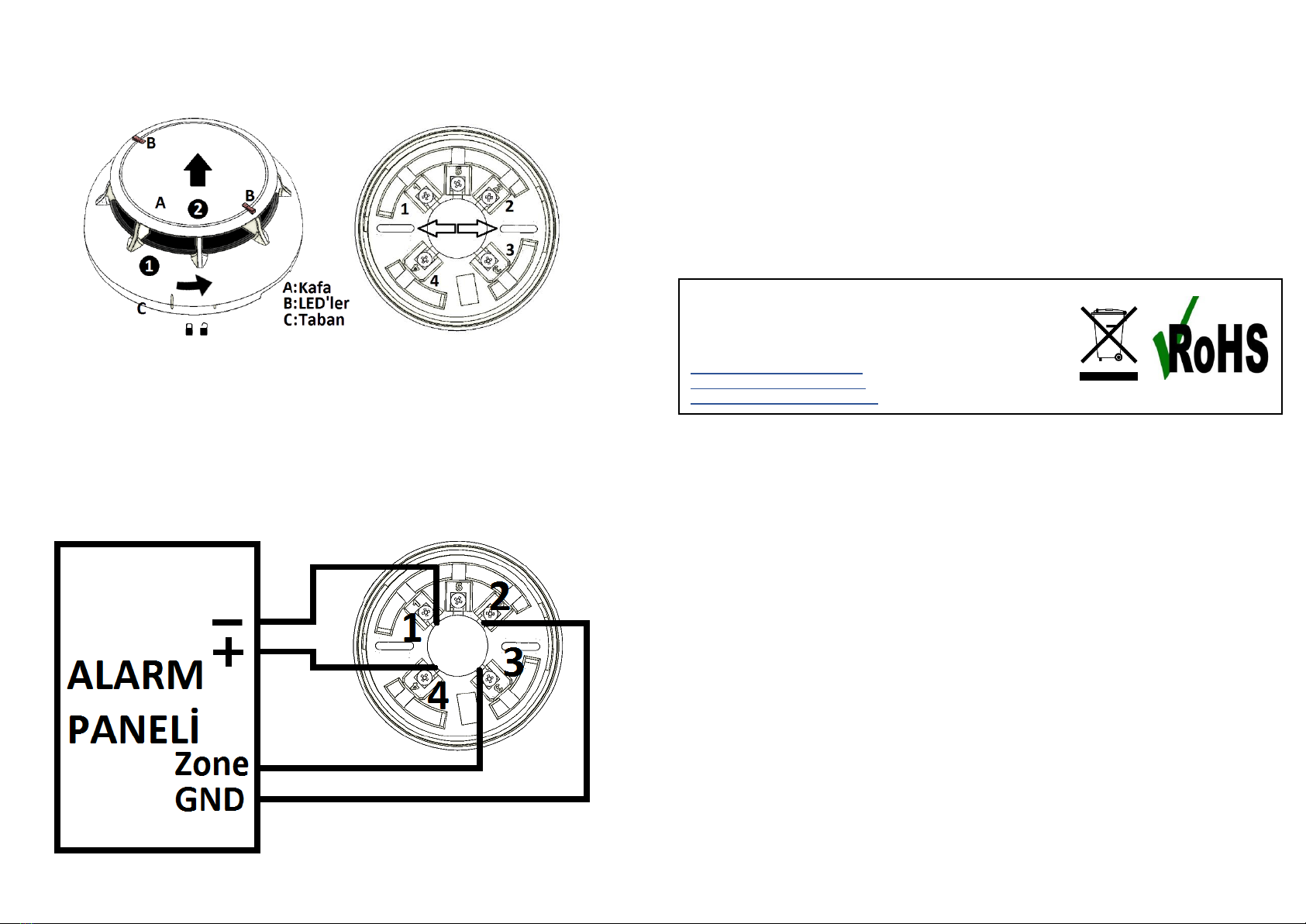

3. Kablo bağlantısını aşağıdaki şemaya uygun olarak yapınız. Bağlantı yapısında yön önemlidir. Alarm
panelinin (+) beslemesini 4 numaraya, (-) beslemesini 1 numaraya bağlayınız. Kontak uçlarını da
dedektörün 2-3 numaralı bacağına bağlayınız.
4. Dedektör kafasını yerine takınız. Kafa kısmındaki çizginin tabandaki uzun çizgiyi karşıladığından emin
olunuz.
5. Dedektöre enerjisini veriniz. Alarm olmadığı durumda dedektör üzerindeki LED yaklaşık 20 saniyede bir
mavi renk çakarak çalışmakta olduğunu gösterir. (ilk 15 saniye dedektör 5 saniyede bir mavi LED yanar)
Test
Doğru sonuçları elde etmek için gözlenebilir duman akışı sağlanmalıdır.
Duman testi için, tutuşan bir malzemeyle ya da test aerosoluyla dumanın duman algılama odacığına en az 1
dakika boyunca girmesini sağlayınız. Yeterli miktarda duman odacığa girdiğinde LED yanarak alarmı bildirir.
1. Alarm durumuna geçilince duman kaynağını uzaklaştırın.
2. Kırmızı LED’lerin sürekli olarak yanıp yanmadığını kontrol edin. Panelden dedektörü resetleyin.
3. Dedektör 1 dakika içinde alarm vermezse dedektörün servise gitmesi gerekir.
4. Test gerçekleştirildikten sonra sistem aktif edilebilir.
Üretici Firma ve Merkez Servis
*AEEE yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli
parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla
birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün.
*13/6/2014 tarihli ve 29029 sayılı Resmî Gazete’de yayımlanan Satış Sonrası Hizmetler Yönetmeliği eki listede
tespit ve ilan edilen kullanım ömrü 5 yıldır.
*Tüketici, garantiden doğan hakların kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin
bulunduğu veya tüketici işlemimin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine
başvurabilir.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul / Türkiye
Telefon: [phone] Faks: [phone]
www.bilgielektronik.com.tr
[e-mail]
[e-mail]

Release Date: 23/11/2018
Rev:00
TSD-5124 Optical Smoke Detector With Relay, 24VDC
Important Warnings
General
✓Read this manual carefully before operating the device and save it for later use.
✓Follow all warnings and precautions mentioned in the user manual. Follow all operating
instructions, respectively.
✓Keep the devices away from water and moisture.
Environmental Conditions
Do not operate the device in extreme hot and cold environments, except for the following conditions.
Temperature: -10 ° C to + 55 ° C
Relative Humidity: 95% RH max
Services
Do not try to repair the device yourself, if you open the cover of the device, you may be exposed to electric
shock.
In case of any malfunction, contact your dealer or authorized service. Technical intervention to the device
must be carried out by qualified service personnel.
Failure Conditions Requiring Service
In case of any malfunction or in the following cases, contact your authorized service or dealer.
✓When the power cord or plug is damaged,
✓When any liquid has flown into the device,
✓When exposed to water or rain,
✓If the device has been dropped or the casing has been damaged
✓If the device has a noticeable level of performance change,
✓If the device does not operate normally according to the operating instructions specified in the user
manual
Call the service as incorrect operations can cause other malfunctions..
What You Can Do Yourself
Do not try to repair the device yourself, as you may be exposed to electric shock if you open the cover of the
device. In case of any malfunction, contact your dealer or authorized service. Technical intervention to the
device must be carried out by qualified service personnel. The device should be cleaned with a dry cloth. No
chemicals should be used.
Transport and Shipping
The device should be handled with care so as not to experience any impact from outside and to prevent fluid
intake. Malfunctions during improper transport are out of warranty.
Human and Environmental Health
This device does not contain any chemical or biological substances that could harm human health.
General Features
✓Advanced smoke detection algorithm that minimizes false alarms
✓Rejection of temporary signals that can be detected as an alarm
✓Adaptive protection by constantly sampling its environment
✓The pollution algorithm and warning that understands that it is contaminated and unable to detect
✓Easy to clean smoke chamber
✓Two leds used for status indicators
✓15s start time
✓Suitable with TFA-0120 Universal Detector Base.
Technical Features
Power
18V(min) –32V(max)
Avarage Consumption
10mA (@24V)
Alarm Consumption
18mA (@24V)
Relay Out
NC 1A-10W
Humidity
95% RH (Max.)
Dimensions (mm)
Ø110, h42
Body Material
White, UV Added ABS Plastic
Cable Select
0.4mm ² ~ 1.5mm ²
Weight (With/Without Base)
184 gr / 126 gr
Start Time
15 sec.
Indication LEDs
Blue Led
RED Led
When the device is first energized,
and sampling the environment for
15s
Flashes in 5 sec period
X
Any Fault Condition
(Pollution or Power Fault)
Flashes in 1 sec period
X
Device is in normal operation
Flashes in 20 sec period
X
Alarm Condition
X
Permanent Lights
Terminals
Number 1
(-) Power
Number 2
Zone GND
Number 3
Zone Input
Number 4
(+) Power
Number 5
Ground
Warning: Do not attempt to take the card out of its plastic protection. It is sealed solely for
your safety. Users must avoid intervention.

Installation and Connection
1. 1. Pull the detector head from the base part counterclockwise to the short line at the base (1)
and pull it upwards (2).
2. 2. Install the base using the 2 mounting holes shown.

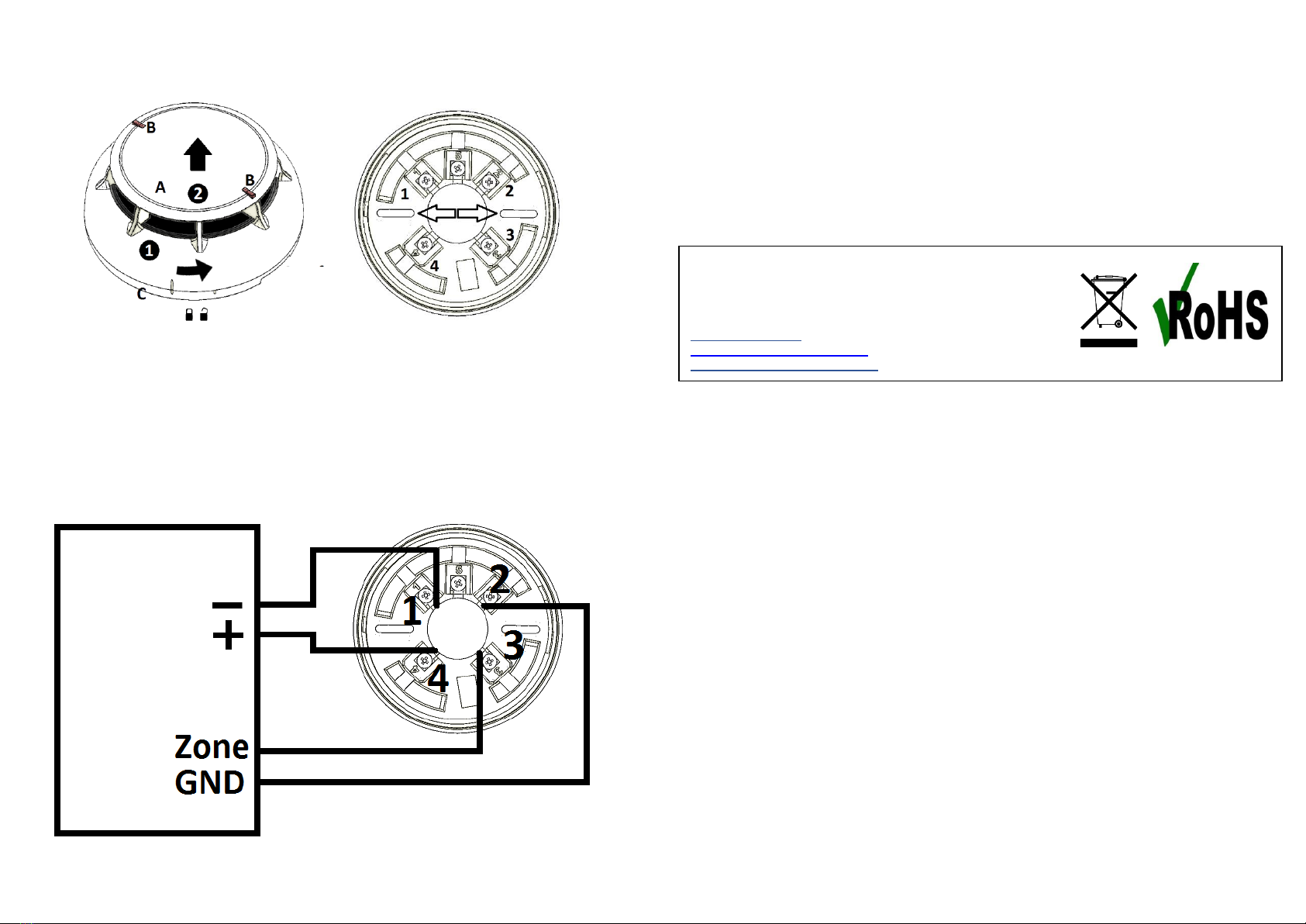

3. Make the cable connection in accordance with the diagram below. Direction is important in the
connection structure. Connect the (+) feed of the alarm panel to the number 4 and the (-) feed to the
number 1. Connect the zones to number 2 and 3.
4. Refit the detector head. Make sure the line on the head meets the long line on the base.
5. Give the detector energy. In the absence of an alarm, the LED on the detector indicates that it is working
by flashing blue every 20 seconds. (the first 15 seconds the detector turns on a blue LED every 5
seconds)
Test
Observable smoke flow should be provided to obtain accurate results.
For smoke testing, allow smoke to enter the smoke detection chamber for at least 1 minute with a flammable
material or test aerosol. When a sufficient amount of smoke enters the chamber, the LED lights up and
notifies the alarm.
1. When the alarm state is reached, remove the smoke source.
2. Check that the red LEDs are constantly lit. Reset the detector from the panel.
3. If the detector does not alarm within 1 minute, contact with your authorised dealer.
4. The system can be activated after the test is performed.
Manufacturer
*Complies with WEEE regulation. This product is made from recyclable and reusable high quality parts and
materials. Therefore, do not dispose of the product with domestic or other waste at the end of its service life.
Take it to a collection point for the recycling of electrical and electronic equipment.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul / Türkiye
Telefon: [phone] Faks: [phone]
www.teknim.com
[e-mail]
[e-mail]
A: Head
B: LEDs
C: Base
ALARM PANEL
