{Bedienungsanleitung
330 cm x 330 cm Gestell von Pavillon LEHUA
tUser Manual
11' x 11 Frame of Gazebo LEHUA Version 2022
Art.-Nr. 5505G
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 1 4/7/2022 12:16 PM

Inhalt
Bevor Sie das Produkt benutzen .................................................................................. 3
Lieferumfang .............................................................................................................. 3 - 4
Bestimmungsgemäßer Gebrauch................................................................................. 4
Zu Ihrer Sicherheit ..................................................................................................... 4 - 6
Signalsymbole ............................................................................................................. 5
Sicherheitshinweise................................................................................................ 5 - 6
Montage .................................................................................................................... 6 - 11
Vorbereitung ................................................................................................................ 6
Aufbau ...................................................................................................................6 - 11
Wartung und Pflege.......................................................................................................12
Lagerung........................................................................................................................ 12
Entsorgung.................................................................................................................... 12
Technische Daten........................................................................................................12
Service ........................................................................................................................... 13
Inverkehrbringer ............................................................................................................13
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 2 4/7/2022 12:16 PM

3

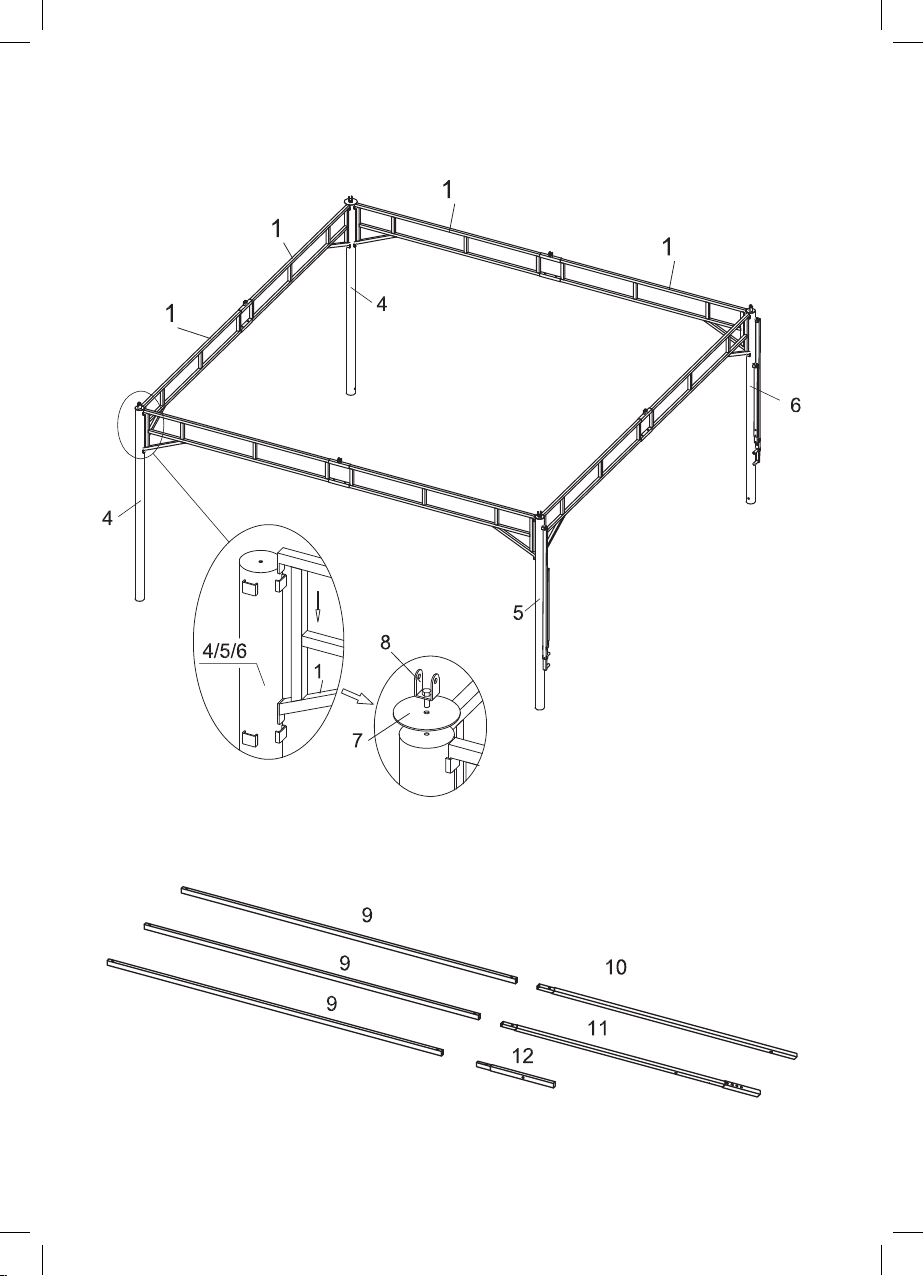

Nr. Abbildung Menge
61
74
84
98
10 2
11 2
12 4
13 1
14 2
15 4
16 0
17 0
18 15
19 8
20 8
21 5
Bevor Sie das Produkt
benutzen
Prüfen Sie nach dem Auspacken sowie
vor jedem Gebrauch, ob der Artikel Schä-
den aufweist.
Sollte dies der Fall sein, benutzen Sie den
Artikel nicht, sondern benachrichtigen Sie
bitte Ihren Händler.
Die Bedienungsanleitung basiert auf den
in der Europäischen Union gültigen Nor-
men und Regeln. Beachten Sie im Aus-
land auch landesspezifische Richtlinien
und Gesetze!
Lesen Sie vor der Inbetriebnah-
me zuerst die Sicherheitshinwei-
se und die Bedienungsanleitung
aufmerksam durch. Nur so
können Sie alle Funktionen
sicher und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut
auf und übergeben Sie sie auch an einen
möglichen Nachbesitzer.
Lieferumfang
Nr. Abbildung Menge
18
24
34
42
51
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 3 4/7/2022 12:16 PM
separat erhältlich
separat erhältlich

4
Bitte prüfen Sie, ob die Lieferung voll-
ständig und unbeschädigt ist. Sollte ein
Teil fehlen oder defekt sein, wenden Sie
sich bitte an Ihren Händler.
Reklamationen nach erfolgter oder ange-
fangener Montage hinsichtlich Beschä-
digung oder fehlender Teile werden nicht
anerkannt.
Bestimmungsgemäßer
Gebrauch
Ein Pavillon ist eine nicht ortsfeste, frei ste-
hende, für den nicht dauerhaften Einsatz,
überdachte Konstruktion ohne Boden.
Ein Pavillon dient im Gegensatz zu einem
Zelt nicht dem Wohnen oder der Unter-
kunft auf Reisen und Expeditionen.
Dieser Pavillon ist ausschließlich zur Ver-
wendung im Freien geeignet und im priva-
ten Bereich bestimmt. Dieser Pavillon ist
in erster Linie als Sonnenschutz und nicht
als Regen- oder Windschutz gedacht.
Verwenden Sie den Artikel nur, für seinen
vorgesehenen Verwendungszweck und
wie in dieser Bedienungsanleitung be-
schrieben. Jede andere Verwendung gilt
als nicht bestimmungsgemäß und kann
zu Sachschäden oder sogar zu Perso-
nenschäden führen.
Der Hersteller übernimmt keine Haftung
für Schäden, die durch nicht bestim-
mungsgemäßen Gebrauch entstanden
sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung
kann Sachschäden verursa-
chen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim Um-
gang mit dem Gerät beachtet
werden sollten.
Sicherheitshinweise
Gefahr Unfallgefahr!
Dieses Produkt ist nicht dafür
bestimmt, durch Personen (ein-
schl. Kinder) mit eingeschränk-
ten physischen, sensorischen
oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder
mangels Wissen benutzt zu
werden.
– Diesen Personenkreis auf die Ge-
fahren des Produktes hinweisen und
durch eine für ihre Sicherheit zuständi-
ge Person beaufsichtigen.
– Halten Sie Kinder von dem Artikel fern,
da sie versuchen könnten, sich daran
hochzuziehen oder hinaufzuklettern.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine un-
zulässigen Eingriffe vornehmen. Wen-
den Sie sich bei Beschädigungen, Re-
paraturen oder anderen Problemen am
Pavillon an unsere Servicestelle oder
an einen Fachmann vor Ort.
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 4 4/7/2022 12:16 PM

5
Gefahr Gefahren für Kinder!
Kinder können sich beim Spie-
len in der Verpackungsfolie ver-
fangen und darin ersticken.
– Lassen Sie Kinder nicht mit den Verpa-
ckungsfolien spielen.
– Halten Sie Kinder während der Monta-
ge fern.
– Achten Sie darauf, dass Kinder keine
kleinen Montageteile in den Mund neh-
men. Sie könnten die Teile verschlu-
cken und daran ersticken.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs kön-
nen sich die Verschraubungen
allmählich lockern und die Sta-
bilität des Pavillons beeinträch-
tigen.
– Prüfen Sie regelmäßig die Festigkeit
der Schrauben. Ziehen Sie ggf. alle
Schrauben noch einmal nach, um ei-
nen festen Stand zu gewährleisten.
– Sollten Sie mehrere Pavillons aufbau-
en, beachten Sie bitte, dass zwischen
den einzelnen Pavillons ein Mindest-
abstand von 3 m vorhanden ist.
– Bauen Sie Pavillons nie aneinanderge-
reiht auf.
Achtung Verbrennungs- und Unfall-
gefahr!!
Vorsicht Einsturzgefahr!
Das Dach des Pavillons darf
nicht zusätzlich belastet wer-
den. Personen dürfen sich zu
keiner Zeit auf dem Pavillon
befinden.
–Standsicherheit! Stellen Sie den Pa-
villon immer auf einen ebenen, nicht
abschüssigen Boden auf.
– Stellen Sie den Pavillon nicht auf wei-
chem, schlammigem oder sandigem
Untergrund auf, da die Heringe bei die-
sen Böden keinen ausreichenden Halt
haben.
– Überprüfen Sie den festen Sitz der He-
ringe sowie der Schrauben regelmä-
ßig, um die Stabilität des Produktes zu
gewährleisten.
–Vorsicht Feuer! Brandgefahr! Im
oder in der Nähe des Pavillons darf
kein offenes Feuer (z. B. Fackeln) bren-
nen. Es dürfen auch keine Grills oder
Heizpilze in diesem Bereich platziert
werden.
Der Pavillon ist nicht für den ganzjäh-
rigen Einsatz im Freien geeignet, da er
starkem Wind, Sturm, Hagel, Schnee u.
Ä. nicht gewachsen ist.
– Vorsicht Wind! Der Pavillon ist gegen
Wind zu schützen, indem Zeltherin-
ge durch die Füße in das Erdreich zu
schlagen sind. Den Pavillon zusätzlich
mit Spannseilen sichern.
– Vorsicht Sturm / Gewitter! Nehmen
Sie das Dach sowie die Seiten-
teile ab, wenn starker Wind oder
schlechtes Wetter droht oder wenn
das Wetter während Ihrer Abwesen-
heit schlecht werden könnte.
–Bei zu erwartenden Windgeschwin-
digkeiten von mehr als 40 km/h (fri-
scher Wind, größere Zweige und
Bäume bewegen sich und Wind ist
deutlich hörbar) ist der Pavillon ab-
zubauen.
– Vorsicht Regen! Sollte es zur Bildung
von Wassersäcken kommen, sollte das
angesammelte Wasser regelmäßig
abgeschüttet werden. Das Dach kann
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 5 4/7/2022 12:16 PM

6
vorsichtig mit einem Besen angeho-
ben werden, um das Wasser zu entfer-
nen bzw. ablaufen zu lassen. Achten
Sie vorbeugend auf eine gute Verspan-
nung des Dachs.
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der An-
weisungen kann zu Problemen
und Gefahren bei der Verwen-
dung des Pavillons führen.
– Achten Sie beim Aufbau darauf, sich
nicht die Finger zu klemmen oder an
scharfen Kanten zu verletzen.
1. Beachten Sie die Abbildungen der
Montageschritte. Sehen Sie sich
diese Bedienungsanleitung zunächst
vollständig an.
2. Zur Montage sind mindestens
3Personen notwendig. Die Montage
des Pavillons durch nur eine Person
ist nicht möglich.
3. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von
ca. 16 Quadratmetern.
4. Bauen Sie den Pavillon nur unter
normalen Wetterbedingungen auf.
5. Sortieren Sie die Teile möglichst so,
wie sie gemäß der folgenden Monta-
geschritte nacheinander verwendet
werden.
6. Bauen Sie den Pavillon an der Stelle
auf, an der er später seinen festen
Standort hat.
7. Sollten Sie sich mit der Montage des
Pavillons nicht vertraut fühlen, so
ziehen Sie unbedingt eine Fachper-
son bei.
Zur Montage werden Leitern benötigt.
Schritt 1
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 6 4/7/2022 12:16 PM

7
Schritt 2
Schritt 3
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 7 4/7/2022 12:16 PM

8
Schritt 4
Schritt 5
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 8 4/7/2022 12:16 PM

9
Schritt 6
Schritt 7
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 9 4/7/2022 12:16 PM

10
Schritt 8
Fig. c
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 10 4/7/2022 12:16 PM

11
Schritt 9
Der Pavillon kann in umgekehrter Reihenfolge wieder abgebaut werden.
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 11 4/7/2022 12:16 PM

12
Wartung und Pflege
Reinigen:
•Wischen Sie das Textilmaterial mit einem
feuchten Tuch und einem milden han-
delsüblichen Reinigungsmittel sauber.
•Lassen Sie es gut ausgebreitet gründ-
lich trocknen.
•Das Textilmaterial ist nicht zur Reini-
gung in der Waschmaschine geeignet.
•Die Verwendung von Säuren, abrasi-
ven oder alkalischen Lösungen sollte
unterlassen werden. Auch keine har-
ten Bürsten oder einen Dampfstrahler
verwenden.
Metallpflege:
•Behandeln Sie die Steckverbindungen
des Pavillons regelmäßig mit einem
Pflegeöl oder Silikonspray.
•Bei Produkten aus Stahlrohr für den
Außenbereich kann eine Rostbildung
nicht völlig ausgeschlossen werden.
Sollten Sie leichte Roststellen oder
Flugrost feststellen, entfernen Sie die-
se mit einem handelsüblichen Rostlö-
ser, um eine weitere Ausbreitung zu
verhindern. Lassen Sie sich über Rost-
schutzmittel bei einem Fachhändler
beraten.
Wasserdichtigkeit:
•An den Nähten des Textilmaterials
können anfangs Wassertropfen durch-
dringen. Mit der Zeit setzen sich Staub-
partikel in die feinen Nahtlöcher und
dichten diese ab.
•Verwenden Sie zum Abdichten ggf. im
Fachhandel erhältlichen Nahtdichter.
Allerdings ist eine absolute Wasser-
dichtigkeit aus technischen Grün-
den nicht möglich.
Hinweis: Während schlechtem Wetter
wird empfohlen, den Pavillon durch eine
Plane zu schützen.
Lagerung
Um die Bildung von Stockflecken und
Schimmel zu vermeiden, stellen Sie vor
der Lagerung sicher, dass der Pavillon-
stoff komplett getrocknet ist.
Bewahren Sie den Pavillon und das Pavil-
lontextil an einem trockenen, gut belüfte-
ten Ort auf.
Entsorgung
Die Verpackung besteht aus um-
weltfreundlichen Materialien, die
Sie über die örtlichen Recycling-
stellen entsorgen können.
Werfen Sie den Pavillon keines-
falls in den normalen Hausmüll!
Entsorgen Sie ihn über einen zu-
gelassenen Entsorgungsbetrieb
oder über Ihre kommunale Ent-
sorgungseinrichtung. Beachten
Sie die aktuell geltenden Vor-
schriften. Setzen Sie sich im
Zweifelsfall mit Ihrer Entsor-
gungseinrichtung in Verbindung.
Technische Daten
Produkt:
Gewicht:
Art. Nr.5505G
Gestell von Pavillon LEHUA
Gesamtmaße,
aufgebaut: ca. 330 x 330 x 285cm (BxTxH)
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 12 4/7/2022 12:16 PM
ca 35,5 kg

13
Service
Bei Anfragen zu Ersatzteilen oder bei
technischen Fragen, wenden Sie sich
bitte an ihren Vertragspartner.
Technische Änderungen und Druckfehler
vorbehalten.
Inverkehrbringer
TEST RITE tepro GmbH
Carl-Zeiss-Straße 8/4
D-63322 Rödermark
Web: www.testritetepro.de
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 13 4/7/2022 12:16 PM

Contents
Before using the product............................................................................................... 3
Scope of delivery ....................................................................................................... 3 - 4
Intended use.................................................................................................................... 4
For your safety ........................................................................................................... 4 - 6
Signal symbols ............................................................................................................ 5
Safety instructions.................................................................................................. 5 - 6
Assembly .................................................................................................................. 6 - 11
Preparation .................................................................................................................. 6
Setup .................................................................................................................... 6 - 11
Care and maintenance ................................................................................................. 12
Storage........................................................................................................................... 12
Disposal ......................................................................................................................... 12
Technical details........................................................................................................ 12
Service ........................................................................................................................... 13
Distributor...................................................................................................................... 13
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 14 4/7/2022 12:16 PM

15
No. Drawing Qty.
74
84
98
10 2
11 2
12 4
13 1
14 2
15 4
16 0
17 0
18 15
19 8
20 8
21 5
Before using the product
After unpacking and before every use,
check whether the item shows any signs
of damage.
Should this be the case, do not use the
item, but notify your retailer.
The operating manual is based on the
norms and regulations that are applicable
in the European Union. In non-EU coun-
tries, observe country-specific directives
and laws!
Before start-up, first read through
the safety information and the
operating manual carefully. Only
by doing so will you be able to
use all of the functions safely and
reliably.
Keep the operating manual and pass it on
to any third party that might own the BBQ
after you.
Scope of delivery
No. Drawing Qty.
18
24
34
42
51
61
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 15 4/7/2022 12:16 PM
available seperately
available seperately

16
Please check that the delivery is com-
plete and undamaged. Should a part be
missing or defective, please contact your
dealer.
Claims relating to damages or missing
parts made after assembly has taken
place or commenced will not be recog-
nised.
Intended use
A gazebo is a non-permanent, free-stand-
ing, floorless, roofed structure for short-
term installation.
In contrast to a tent, a gazebo is not used
for habitation or accommodation on jour-
neys or expeditions.
This gazebo is suited exclusively for out-
door use and is intended for private set-
tings. This gazebo is designed principally
as a form of sun protection and not as pro-
tection against rain or wind.
The item is designed for temporary use
and is not suitable for permanent place-
ment.
Only use the item for its intended purpose
and as described in this instruction manu-
al. All other uses are considered improper
and can lead to material damage or even
to personal injuries.
The manufacturer accepts no liability for
damages caused by improper use.
For your safety
Signal symbols
Danger High risk!
Failure to observe the warning
can lead to potentially fatal in-
juries.
Atten-
tion
Moderate risk!
Disregarding this warning can
lead to property damage.
Caution Low risk!
Facts that should be respected
when handling the device.
Safety instructions
Danger Risk of accidents!
This product is not intended for
use by persons (incl. children)
with limited physical, sensory,
or mental capacities or lack-
ing experience and/or lacking
knowledge.
Such persons must be informed about the
dangers of the product and supervised by
a person responsible for their safety.
– Keep children away from the item,
since they might attempt to pull them-
selves up or climb onto it.
– Any modifications to the product repre-
sent a large safety risk and are forbid-
den. Do not undertake any unauthor-
ised interventions yourself. Contact our
service department or a local expert in
the event of damage, repairs, or other
problems with the gazebo.
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 16 4/7/2022 12:16 PM

17
Danger Risks to children!
While playing, children can be-
come caught in the packaging
film and choke.
– Do not let children play with the pack-
aging films.
– Keep children away during assembly.
– Make sure that children do not put any
small assembly parts into their mouths.
They could swallow the parts and
choke on them.
Attention Risk of damage!
Do not use any strong or
grinding solvents or abrasive
pads, since these can attack
the surfaces and leave be-
hind scrape marks.
Attention Risk of damage!
If you intend to set up multiple
gazebos, please ensure that
there is a minimum distance
of 3 m between the individual
gazebos.
– Never setup gazebos directly next to
each other.
Attention Risk of burning and ac-
cidents!!
Caution – Risk of collapse!
The roof of the gazebo must
not be subjected to additional
loads. People must not at any
time climb on top of the ga-
zebo.
–Stability! Always place the gazebo on
flat, not sloping ground.
– Do not place the gazebo on soft, mud-
dy, or sandy ground, since the pegs will
not hold properly in such ground.
– Regularly check that the pegs are sit-
ting firmly in order to guarantee the sta-
bility of the product.
–Caution – Fire! Fire hazard! No open
fires, e.g. torches as well as BBQs or
mushroom heaters, must be placed un-
der or near the gazebo.
The gazebo is not suitable for year-
round installation outdoors, since it
is not able to withstand strong winds,
storms, hail, snow, or the like.
– Caution – Wind! The gazebo must
be protected against wind by hammer-
ing tent pegs through the feet into the
ground. Additionally, secure the gaze-
bo with tension ropes.
– Caution – Storms! If strong winds
or bad weather are looming or if the
weather could turn bad during your
absence, the gazebo must be dis-
mantled.
– Caution – Rain! The gazebo has rain
runoff holes integrated into the roof tex-
tile, which is supposed to impede the
pooling of water during rain. Should
pools of water nevertheless form, the
collected water should be regularly
tipped out. The roof can be carefully
raised using a broom in order to remove
the water or let it run off. Take care to
ensure good tension in the roof textile.
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 17 4/7/2022 12:16 PM

18
Assembly
Preparation
Danger Risk of injury!
Failure to follow the instruc-
tions can lead to problems and
dangers when using the ga-
zebo.
– During setup take care not to jam your
fingers or injure yourself on sharp edg-
es.
1. Pay attention to the figures accom-
panying the assembly steps. Look
through this instruction manual first.
2. For assembly, at least 3people are
needed. The assembly of the gazebo
by one person is not possible.
3. Take sufficient time for the assembly
and use a flat working surface of ap-
prox. 16 square metres.
4. Setup the gazebo only under normal
weather conditions.
5. If possible, arrange the parts in the
order they will be used according to
the following assembly steps.
6. Setup the gazebo on the spot where it
will later be secured.
7. Should you feel unsure with the as-
sembly of the gazebo, then get in
touch with an expert.
Ladders are required for assembly.
Step 1
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 18 4/7/2022 12:16 PM

19
Step 2
Step 3
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 19 4/7/2022 12:16 PM

20
Step 4
Step 5
P22055_TEPRO_5505GGazebo_DE_GB_220704.indd 20 4/7/2022 12:16 PM
