kBedienungsanleitung
PAVILLON „WAYA“
tInstruction Manual
GAZEBO “WAYA”
Version 2016/
Art.-Nr. 5524,5525,5526,5527,5528,5529
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 1 18/11/16 11:46 AM

2

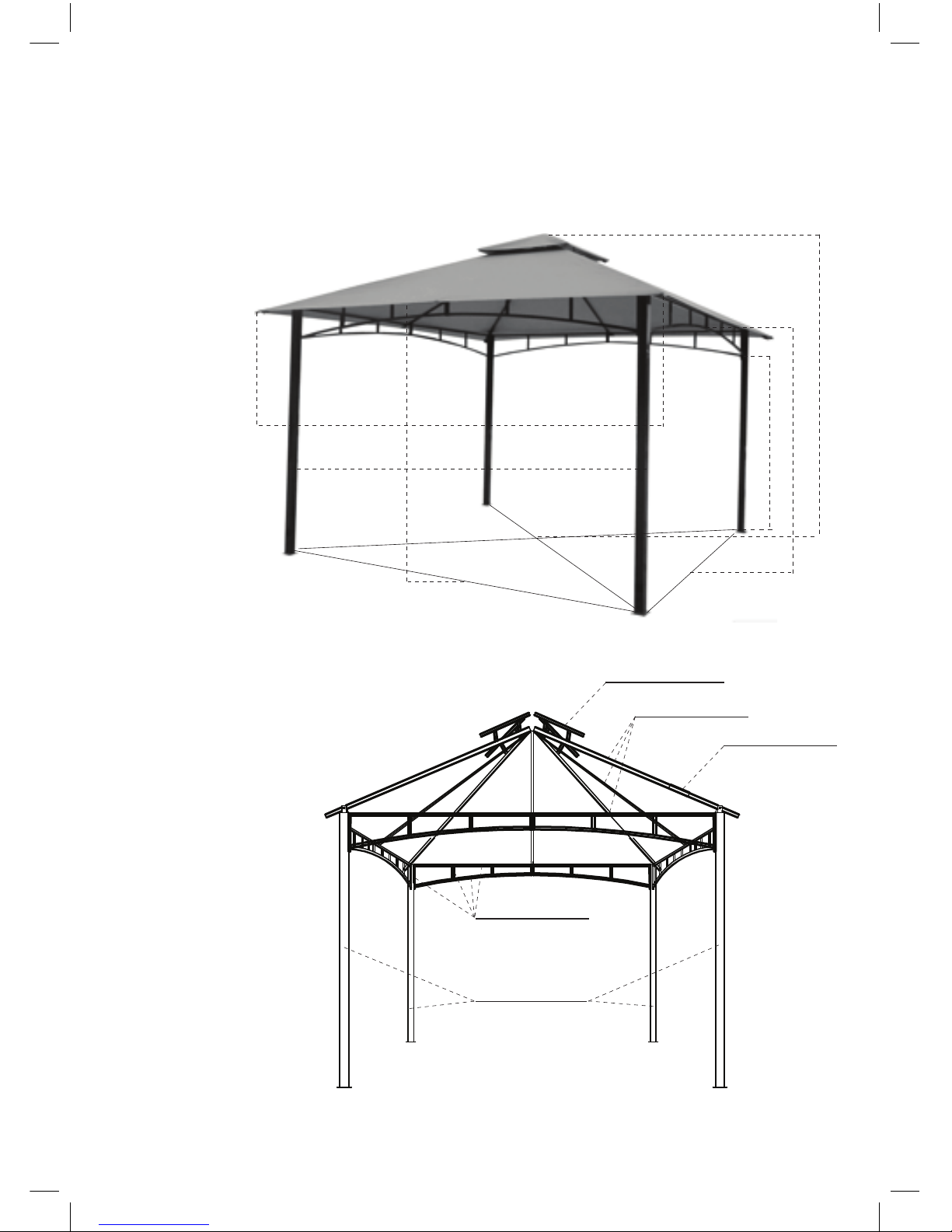

Abmessungen
Pavillon
182 cm
299 cm
214 cm
196 cm
290 cm
334 cm
Gestell
17x9,5x0,6mm
20x14x0,6mm
23x17x0,6mm
60x60x0,9mm
20x14x0,6mm
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 2 18/11/16 11:46 AM

Inhalt
Bevor Sie das Produkt benutzen .................................................................................... 4
Lieferumfang .......................................................................................................... ..... 4 - 5
Bestimmungsgemäßer Gebrauch................................................................................... 5
Zu Ihrer Sicherheit ........................................................................................................5 - 7
Signalsymbole ............................................................................................................... 5
Sicherheitshinweise...................................................................................................5 - 7
Montage ...................................................................................................................... 7 - 10
Vorbereitung .................................................................................................................. 7
Benötigtes Werkzeug und Hilfsmittel ............................................................................ 7
Aufbau .....................................................................................................................8 - 10
Wartung und Pflege.........................................................................................................11
Lagerung.......................................................................................................................... 11
Entsorgung...................................................................................................................... 11
Technische Daten........................................................................................................ 11
Garantie ........................................................................................................................... 12
Service ............................................................................................................................. 12
Inverkehrbringer ............................................................................................................. 12
Passendes Zubehör (nicht im Lieferumfang enthalten) .............................................13
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 3 18/11/16 11:46 AM

4
Nr. Abbildung Menge
5
Dachtextilspanner
2
6
Stange, kurz
4
7
Dachkreuz
1
8
M6x25 Schraube
4
9
M6x30 Schraube
16
10
M6x35 Schraube
8
11
Unterlegscheibe
40
12
Mutter
4
13
Abdeckkappe
32
14
kleines Dachtextil
1
15
großes Dachtextil
1
16
Schraubenschlüssel
1
Bevor Sie das Produkt
benutzen
Prüfen Sie nach dem Auspacken sowie
vor jedem Gebrauch, ob der Artikel Schä-
den aufweist.
Sollte dies der Fall sein, benutzen Sie den
Artikel nicht, sondern benachrichtigen Sie
bitte Ihren Händler.
Die Bedienungsanleitung basiert auf den
in der Europäischen Union gültigen Nor-
men und Regeln. Beachten Sie im Aus-
land auch landesspezifische Richtlinien
und Gesetze!
Lesen Sie vor der Inbetriebnah-
me zuerst die Sicherheitshinwei-
se und die Bedienungsanleitung
aufmerksam durch. Nur so
können Sie alle Funktionen
sicher und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut
auf und übergeben Sie sie auch an einen
möglichen Nachbesitzer.
Lieferumfang
Nr. Abbildung Menge
1
Rahmenteil
8
2
Standbein
4
3
Dachstütze
4
4
Dachstützenverlängerung
2
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 4 18/11/16 11:46 AM

5

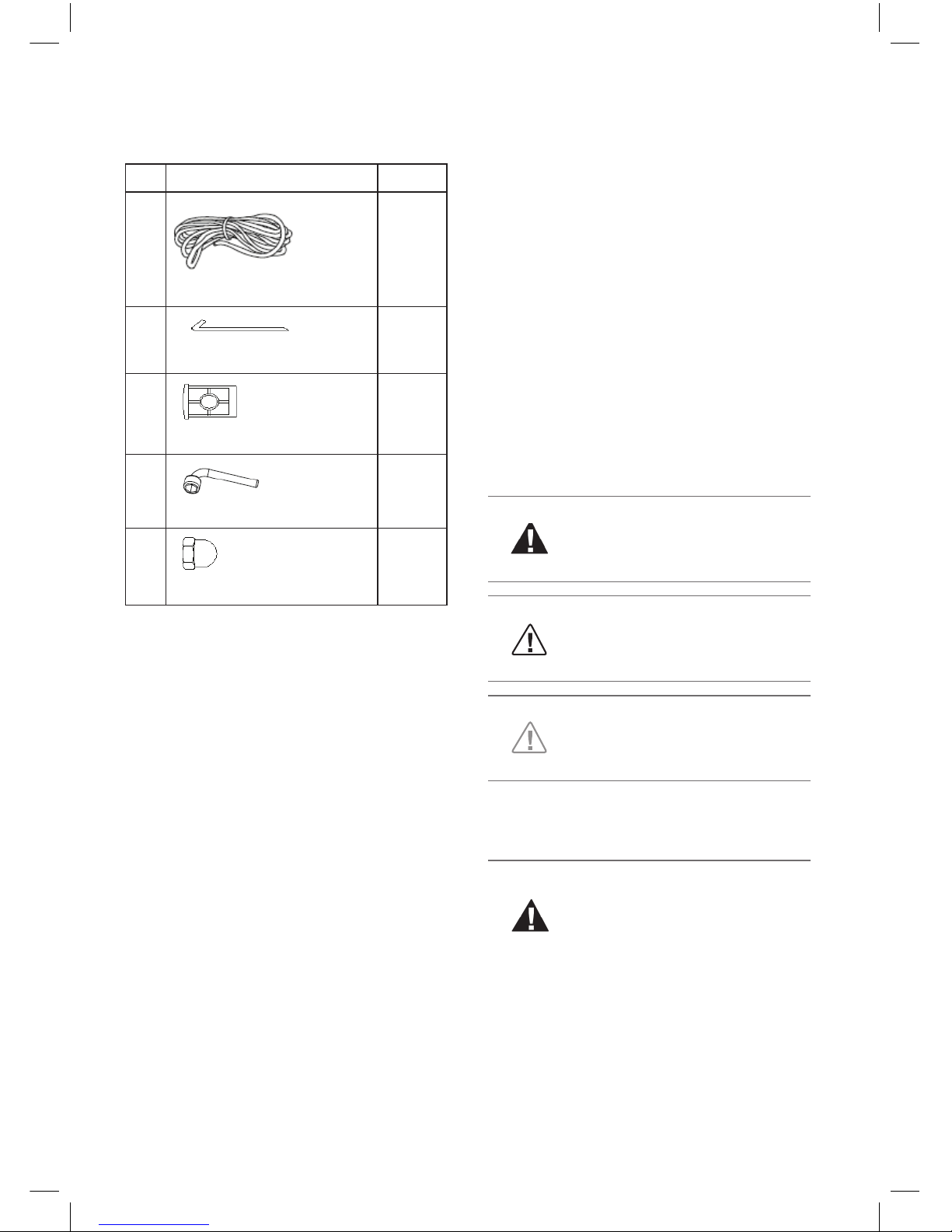

Nr. Abbildung Menge
17
Spannseil
5
18
Hering
15
19
Endkappe für Rahmenteil
5
20
Sechskantschlüssel
1
21
Hutmutter
8
Bitte prüfen Sie, ob die Lieferung voll-
ständig und unbeschädigt ist. Sollte ein
Teil fehlen oder defekt sein, wenden Sie
sich bitte an Ihren Händler.
Reklamationen nach erfolgter oder ange-
fangener Montage hinsichtlich Beschä-
digung oder fehlender Teile werden nicht
anerkannt.
Bestimmungsgemäßer
Gebrauch
Ein Pavillon ist eine nicht ortsfeste, frei ste-
hende, für den nicht dauerhaften Einsatz,
überdachte Konstruktion ohne Boden.
Ein Pavillon dient im Gegensatz zu einem
Zelt nicht dem Wohnen oder der Unter-
kunft auf Reisen und Expeditionen.
Dieser Pavillon ist ausschließlich zur Ver-
wendung im Freien geeignet und im priva-
ten Bereich bestimmt. Dieser Pavillon ist
in erster Linie als Sonnenschutz und nicht
als Regen- oder Windschutz gedacht.
Verwenden Sie den Artikel nur, für seinen
vorgesehenen Verwendungszweck und
wie in dieser Bedienungsanleitung be-
schrieben. Jede andere Verwendung gilt
als nicht bestimmungsgemäß und kann
zu Sachschäden oder sogar zu Perso-
nenschäden führen.
Der Hersteller übernimmt keine Haftung
für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch entstanden sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung
kann Sachschäden verursa-
chen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim Um-
gang mit dem Gerät beachtet
werden sollten.
Sicherheitshinweise
Gefahr Unfallgefahr!
Dieses Produkt ist nicht dafür be-
stimmt, durch Personen (einschl.
Kinder) mit eingeschränkten phy-
sischen, sensorischen oder geis-
tigen Fähigkeiten oder mangels
Erfahrung und/oder mangels
Wissen benutzt zu werden.
– Diesen Personenkreis auf die Ge-
fahren des Produktes hinweisen und
durch eine für ihre Sicherheit zuständi-
ge Person beaufsichtigen.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 5 18/11/16 11:46 AM

6
– Halten Sie Kinder von dem Artikel fern,
da sie versuchen könnten, sich daran
hochzuziehen oder hinaufzuklettern.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen.
Wenden Sie sich bei Beschädigungen,
Reparaturen oder anderen Problemen
am Pavillon an unsere Servicestelle
oder an einen Fachmann vor Ort.
Gefahr Gefahren für Kinder!
Kinder können sich beim Spie-
len in der Verpackungsfolie ver-
fangen und darin ersticken.
– Lassen Sie Kinder nicht mit den Verpa-
ckungsfolien spielen.
– Halten Sie Kinder während der Monta-
ge fern.
– Achten Sie darauf, dass Kinder keine
kleinen Montageteile in den Mund neh-
men. Sie könnten die Teile verschlu-
cken und daran ersticken.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs kön-
nen sich die Verschraubungen
allmählich lockern und die Sta-
bilität des Pavillons beeinträch-
tigen.
– Prüfen Sie regelmäßig die Festigkeit
der Schrauben. Ziehen Sie ggf. alle
Schrauben noch einmal nach, um ei-
nen festen Stand zu gewährleisten.
– Sollten Sie mehrere Pavillons aufbau-
en, beachten Sie bitte, dass zwischen
den einzelnen Pavillons ein Mindestab-
stand von 3 m vorhanden ist.
– Bauen Sie Pavillons nie aneinanderge-
reiht auf.
Achtung Verbrennungs- und Unfall-
gefahr!!
Vorsicht Einsturzgefahr!
Das Dach des Pavillons darf
nicht zusätzlich belastet wer-
den. Personen dürfen sich zu
keiner Zeit auf dem Pavillon
befinden.
–Standsicherheit! Stellen Sie den Pa-
villon immer auf einen ebenen, nicht
abschüssigen Boden auf.
– Stellen Sie den Pavillon nicht auf wei-
chem, schlammigem oder sandigem
Untergrund auf, da die Heringe bei die-
sen Böden keinen ausreichenden Halt
haben.
– Überprüfen Sie den festen Sitz der He-
ringe sowie der Schrauben regelmä-
ßig, um die Stabilität des Produktes zu
gewährleisten.
–Vorsicht Feuer! Brandgefahr! Im
oder in der Nähe des Pavillons darf
kein offenes Feuer (z. B. Fackeln) bren-
nen. Es dürfen auch keine Grills oder
Heizpilze in diesem Bereich platziert
werden.
Der Pavillon ist nicht für den ganzjäh-
rigen Einsatz im Freien geeignet, da er
starkem Wind, Sturm, Hagel, Schnee u.
Ä. nicht gewachsen ist.
– Vorsicht Wind! Der Pavillon ist gegen
Wind zu schützen, indem Zeltherin-
ge durch die Füße in das Erdreich zu
schlagen sind. Den Pavillon zusätzlich
mit Spannseilen sichern.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 6 18/11/16 11:46 AM

7
– Nehmen Sie die Seitenteile ab, um den
Winddruck zu mindern.
– Vorsicht Sturm / Gewitter! Nehmen
Sie das Dach sowie die Seiten-
teile ab, wenn starker Wind oder
schlechtes Wetter droht oder wenn
das Wetter während Ihrer Abwesen-
heit schlecht werden könnte.
–Bei zu erwartenden Windgeschwin-
digkeiten von mehr als 40 km/h (fri-
scher Wind, größere Zweige und
Bäume bewegen sich und Wind ist
deutlich hörbar) ist der Pavillon ab-
zubauen.
– Vorsicht Regen! Sollte es zur Bildung
von Wassersäcken kommen, sollte das
angesammelte Wasser regelmäßig
abgeschüttet werden. Das Dach kann
vorsichtig mit einem Besen angeho-
ben werden, um das Wasser zu entfer-
nen bzw. ablaufen zu lassen. Achten
Sie vorbeugend auf eine gute Verspan-
nung des Dachs.
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der An-
weisungen kann zu Problemen
und Gefahren bei der Verwen-
dung des Pavillons führen.
– Achten Sie beim Aufbau darauf, sich
nicht die Finger zu klemmen oder an
scharfen Kanten zu verletzen.
1. Beachten Sie die Abbildungen der
MontageStepe und lesen Sie sich
diese Bedienungsanleitung zunächst
vollständig durch.
2. Zur Montage sind mindestens
3Personen notwendig. Die Montage
des Pavillons durch nur eine Person
ist nicht möglich.
3. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von
ca. 16 Quadratmetern.
4. Bauen Sie den Pavillon nur unter
normalen Wetterbedingungen auf.
5. Sortieren Sie die Teile möglichst so,
wie sie gemäß der folgenden Mon-
tageStepe nacheinander verwendet
werden.
6. Bauen Sie den Pavillon an der Stelle
auf, an der er später seinen festen
Standort hat.
7. Sollten Sie sich mit der Montage des
Pavillons nicht vertraut fühlen, so
ziehen Sie unbedingt eine Fachper-
son bei.
Benötigtes Werkzeug und Hilfsmittel
Schraubenschüssel (16)
Sechskantschlüssel (20)
(im Lieferumfang enthalten).
Zur Montage werden Leitern benötigt.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 7 18/11/16 11:46 AM

8
Aufbau

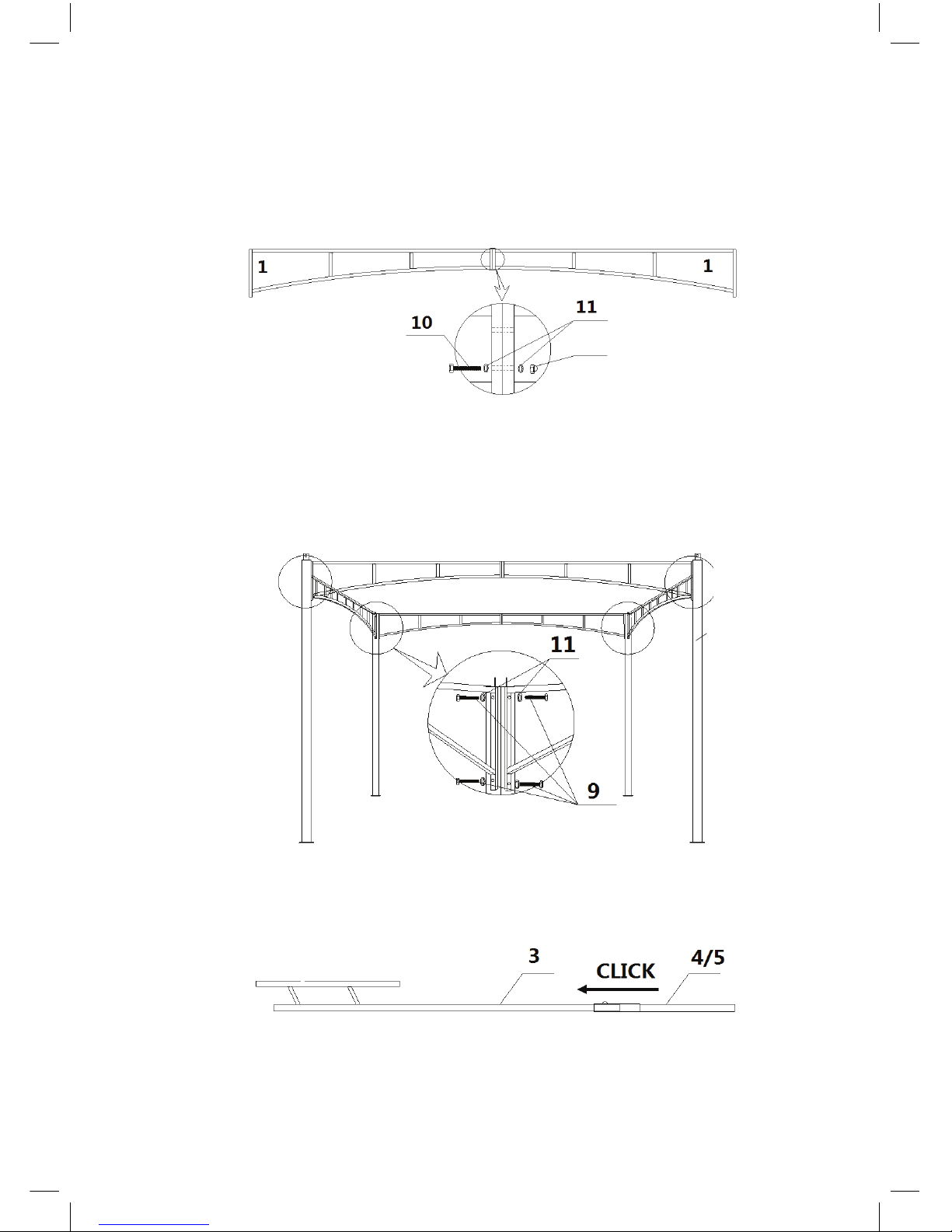

Step 1
Verbinden Sie zwei Rahmenteile (1) mit Schraube (10), Unterlegscheibe (11) und Hut-
mutter (21). Benutzen Sie dafür das untere der Löcher.
Wiederholen Sie diesen Step bis sie vier Rahmenteilgruppen (1+1) haben.
(Ziehen Sie die Schrauben erst komplett fest, wenn alle Teile zusammengebaut sind)
Step 2
Befestigen Sie die Rahmenteilgruppen (1+1) mit Schrauben (9) und Unterlegscheiben
(11) oben an den Standbeinen (2).
Step 3
Stecken Sie die Dachstützen (3) in die Dachstützverlängerungen (4) und die Dachtextil-
spanner (5). Die Verbindungen müssen hörbar einrasten.
1+1
2
21
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 8 18/11/16 11:46 AM

9
Step 4
3+4 3+4
3+5
3+5
Stecken Sie die Dachstützen (3+4) und (3+5) sowie die kurzen Stangen (6) in das Dach-
kreuz (7).
Platzieren Sie die Dachkonstruktion auf dem Gestell.
Befestigen Sie die Dachstützen (3+4) und (3+5) mit Schrauben (8), Unterlegscheiben
(11) und Muttern (12) oben an den Standbeinen.
Step 5
Stellen Sie sich in den Pavillon und stecken Sie die Enden der kurzen Stangen (6) in
das rechte Loch, in der Mitte jeder Rahmenteilgruppe (1+1).
Schließen Sie das linke Loch mit der Endkappe für Rahmenteil (19).
Schrauben Sie Schraube 10, Unterlegscheiben (11) und Hutmutter (21) in die oberen
Lö-cher der Rahmenteilgruppe (1+1).
Ziehen Sie jetzt alle Schrauben und Muttern an.
Stecken Sie die Abdeckkappen (13) auf die Schrauben (8, 9 und 10).
Sichern Sie die Standbeine mit Heringen (18).
12
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 9 18/11/16 11:46 AM

10

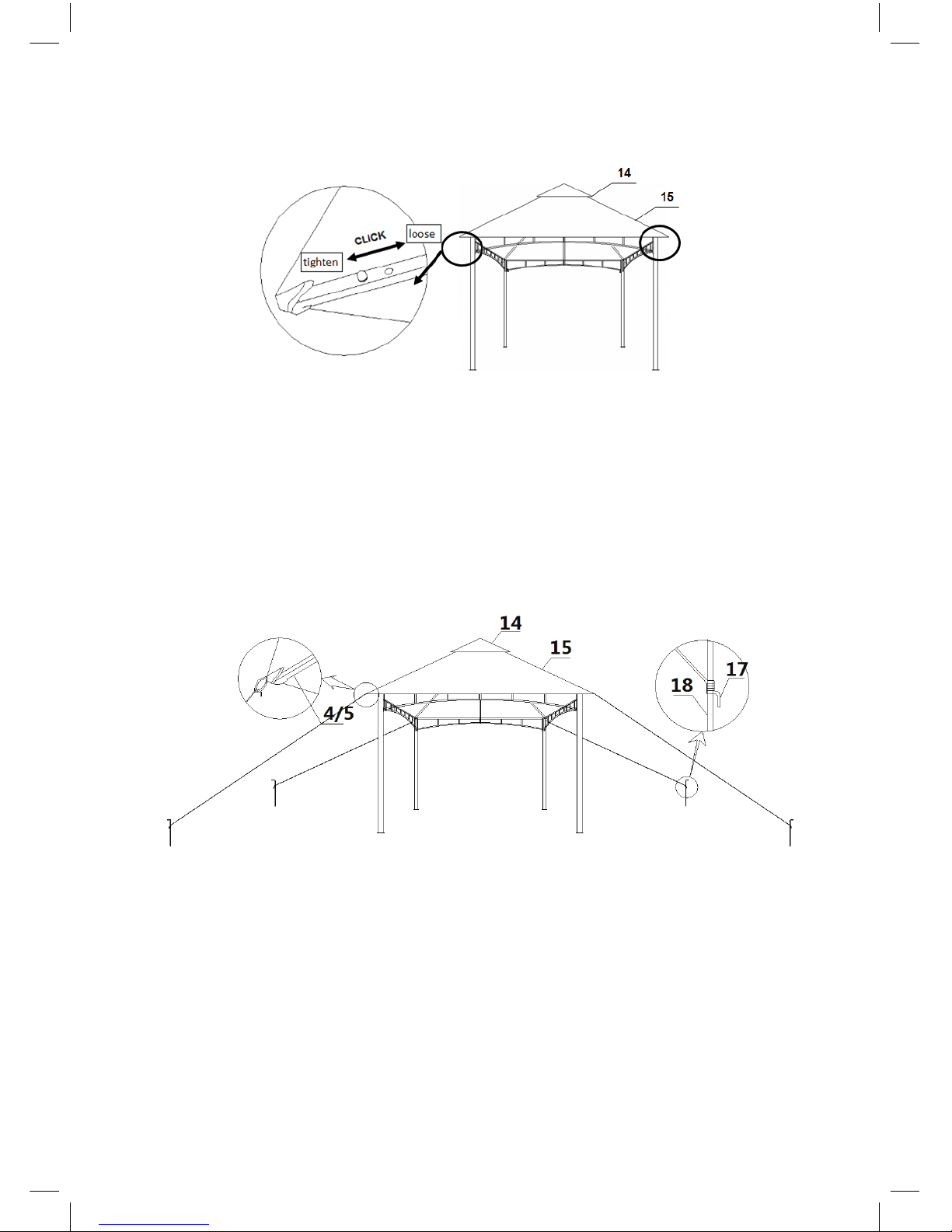

Step 6
Platzieren Sie das große Dachtextil (15) so über der Dachkonstruktion, dass die Nähte
auf den Ecken des Pavillons liegen.
Spannen Sie das kleine Dachtextil (14) an der Spitze des Pavillons über die Dachstüt-
zen (3).
Spannen und befestigen Sie das große Dachtextil. Die Dachtextilspanner (5) sind in der
Länge einstellbar und können so das Dachtextil lockern oder stramm ziehen. Lösen Sie
Kugelsperren, indem Sie auf die Kugel drücken und die Teile zusammenschieben oder
auseinanderziehen. Die Kugelsperren müssen hörbar einrasten.
Step 7
Knoten Sie die Spannseile (17) an die sich an den Ecken des Dachtextils (15) befin-
denden Schlaufen.
Knoten Sie jeweils einen Hering (18) an die Enden der Spannseile.
Ziehen Sie die Spannseile in einem Winkel von ca. 45° stramm zum Boden.
Schlagen Sie den Hering an entsprechender Stelle ein. Achten Sie dabei auf eine gute
Spannung.
Der Pavillon kann in umgekehrter Reihenfolge wieder abgebaut werden.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 10 18/11/16 11:46 AM

11
Wartung und Pflege
Reinigen:
•Wischen Sie das Textilmaterial mit einem
feuchten Tuch und einem milden han-
delsüblichen Reinigungsmittel sauber.
•Lassen Sie es gut ausgebreitet gründ-
lich trocknen.
•Das Textilmaterial ist nicht zur Reini-
gung in der Waschmaschine geeignet.
•Die Verwendung von Säuren, abrasi-
ven oder alkalischen Lösungen sollte
unterlassen werden. Auch keine har-
ten Bürsten oder einen Dampfstrahler
verwenden.
Metallpflege:
•Behandeln Sie die Steckverbindungen
des Pavillons regelmäßig mit einem
Pflegeöl oder Silikonspray.
•Bei Produkten aus Stahlrohr für den
Außenbereich kann eine Rostbildung
nicht völlig ausgeschlossen werden.
Sollten Sie leichte Roststellen oder
Flugrost feststellen, entfernen Sie die-
se mit einem handelsüblichen Rostlö-
ser, um eine weitere Ausbreitung zu
verhindern. Lassen Sie sich über Rost-
schutzmittel bei einem Fachhändler
beraten.
Wasserdichtigkeit:
•An den Nähten des Textilmaterials
können anfangs Wassertropfen durch-
dringen. Mit der Zeit setzen sich Staub-
partikel in die feinen Nahtlöcher und
dichten diese ab.
•Verwenden Sie zum Abdichten ggf. im
Fachhandel erhältlichen Nahtdichter.
Allerdings ist eine absolute Wasser-
dichtigkeit aus technischen Grün-
den nicht möglich.
Hinweis: Während schlechtem Wetter
wird empfohlen, den Pavillon durch eine
Plane zu schützen.
Lagerung
Um die Bildung von Stockflecken und
Schimmel zu vermeiden, stellen Sie vor
der Lagerung sicher, dass der Pavillon-
stoff komplett getrocknet ist.
Bewahren Sie den Pavillon und das Pavil-
lontextil an einem trockenen, gut belüfte-
ten Ort auf.
Entsorgung
Die Verpackung besteht aus um-
weltfreundlichen Materialien, die
Sie über die örtlichen Recycling-
stellen entsorgen können.
Werfen Sie den Pavillon keines-
falls in den normalen Hausmüll!
Entsorgen Sie ihn über einen zu-
gelassenen Entsorgungsbetrieb
oder über Ihre kommunale Ent-
sorgungseinrichtung. Beachten
Sie die aktuell geltenden Vor-
schriften. Setzen Sie sich im
Zweifelsfall mit Ihrer Entsor-
gungseinrichtung in Verbindung.
Technische Daten
Produkt: Art. Nr. 5524 = dunkelblau
5525 = burgund
5526 = sand
5527 = hellgrau
5528 = lavendel
5529 = gelb
Pavillon „Waya“
Gewicht: ca. 32,8 kg
Gesamtmaße,
aufgebaut: ca. 330 x 330 x 290 cm
(BxTxH)
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 11 18/11/16 11:46 AM

12
Garantie
Sie haben einen qualitativ hochwertigen
Pavillon gekauft. TEPRO GARTEN GmbH
garantiert für ihre Pavillons im Rahmen
ihrer Garantiebedingungen, bei normaler,
freizeitmäßiger und nicht gewerblicher
Nutzung für 24 (vierundzwanzig) Monate
ab Kaufdatum für alle Teile hinsichtlich
Fehlerhaftigkeit und Verarbeitungsfehler.
Von der Garantie ausgenommen sind alle
Verschleißteile, wie z.B. Textildächer. Alle
anderen Kosten wie Arbeitszeit, Trans-
port, Fracht und Verpackung gehen im
Garantiefall zu Lasten des Käufers.
Der Vertreiber behält sich das Recht vor,
evtl. entstandene Kosten selbst zu tragen
oder an den Käufer weiter zu berechnen.
Diese Garantie schließt nicht das Ver-
sagen oder Benutzerschwierigkeiten mit
ein, die durch mutwillige Beschädigung,
Mißbrauch, Veränderung, falsche An-
wendung, unvorsichtige Benutzung, Ab-
nutzung, falsche Montage oder schlechte
Wartung entstanden sind.
Service
Bei technischen Fragen wenden Sie sich
bitte an den Service. Dieses Produkt wur-
de sorgfältig hergestellt und verpackt.
Sollte es dennoch einmal Grund zur Be-
anstandung geben, helfen Ihnen unsere
Mitarbeiter gerne weiter.
Technische Änderungen und Druckfehler
vorbehalten.
Inverkehrbringer
tepro Garten GmbH
Carl-Zeiss-Straße 8/4
D-63322 Rödermark
Email: [e-mail] oder
[e-mail]
Web: www.tepro-gmbh.de
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 12 18/11/16 11:46 AM

13
Passendes Zubehör (nicht im Lieferumfang enthalten)
Erhältlich im stationären- und Online-Handel.
Seitenteilset für Waya
tepro Artikelnummer
5512 - Farbe: dunkelblau
5513 - Farbe: burgund
5514 - Farbe: sand
5515 - Farbe: hellgrau
5516 - Farbe: lavendel
5517 - Farbe: gelb
– Set bestehend aus:
1 Seitenteil geschlossen,
1 Seitenteil mit 2 Fenstern
– Textilmaterial:
100% Polyester,
180 g/m², 300x300D
– Textilausrüstung:
PU-beschichtet,
wasserabweisend,
feuerhemmend,
widerstandsfähig gegen UV-Strahlen
(UV80+)
– Befestigung mit Klettverschluss
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 13 18/11/16 11:46 AM

14
Dimensions
Gazebo
182 cm
299 cm
214 cm
196 cm
290 cm
334 cm
Frame
17x9.5x0.6mm
20x14x0.6mm
23x17x0.6mm
60x60x0.9mm
20x14x0.6mm
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 14 18/11/16 11:46 AM

23x17x0.6mm
Contents
Before using the product............................................................................................. 16
Scope of delivery.......................................................................................................16-17
Intended use................................................................................................................. 17
For your safety..........................................................................................................17-18
Signal symbols................................................................................................................... 17
Safety instructions..........................................................................................................17-18
Assembly...................................................................................................................19-22
Preparation......................................................................................................................... 19
Tools and accessories required........................................................................................ 19
Setup............................................................................................................................. 20-22
Care and maintenance.................................................................................................. 23
Storage.......................................................................................................................... 23
Disposal........................................................................................................................ 23
Technical details........................................................................................................... 23
Warranty ....................................................................................................................... 24
Service ......................................................................................................................... 24
Distributor..................................................................................................................... 24
Matching accessories (not included in the delivery scope)....................................... 25
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 15 18/11/16 11:46 AM

16
No. Figure Qty.
5
Roof textile tensioner
2
6
Short pole
4
7
Roof cross piece
1
8
M6x25 Screw
4
9
M6x30 Screw
16
10
M6x35 Screw
8
11
Washer
40
12
Nut
4
13
Covering cap
32
14
Small roof textile piece
1
15
Large roof textile piece
1
16
Wrench
1
Before using the product
After unpacking and before every use,
check whether the item shows any signs
of damage.
Should this be the case, do not use the
item, but notify your retailer.
The operating manual is based on the
norms and regulations that are applicable
in the European Union. In non-EU coun-
tries, observe country-specific directives
and laws!
Before start-up, first read through
the safety information and the
operating manual carefully. Only
by doing so will you be able to
use all of the functions safely and
reliably.
Keep the operating manual and pass it on
to any third party that might own the BBQ
after you.
Scope of delivery
No. Figure Qty.
1
Frame part
8
2
Support leg
4
3
Roof support
4
4
Roof support extension
2
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 16 18/11/16 11:46 AM

17
No. Figure Qty.
17
Tension rope
5
18
Peg
15
19
End cap for frame part
5
20
Hexagon key
1
21
Cap nut
8
Please check that the delivery is com-
plete and undamaged. Should a part be
missing or defective, please contact your
dealer.
Claims relating to damages or missing
parts made after assembly has taken
place or commenced will not be recog-
nised.
Intended use
A gazebo is a non-permanent, freestand-
ing, floorless, roofed structure for short-
term installation.
In contrast to a tent, a gazebo is not used
for habitation or accommodation on jour-
neys or expeditions.
This gazebo is suited exclusively for out-
door use and is intended for private set-
tings. This gazebo is designed principally
as a form of sun protection and not as pro-
tection against rain or wind.
Only use the item for its intended purpose
and as described in this instruction manu-
al. All other uses are considered improper
and can lead to material damage or even
to personal injuries.
The manufacturer accepts no liability for
damages caused by improper use.
For your safety
Signal symbols
Danger High risk!
Failure to observe the warn-
ing can lead to potentially fa-
tal injuries.
Attention Moderate risk!
Disregarding this warning can
lead to property damage.
Caution Low risk!
Facts that should be respect-
ed when handling the device.
Safety instructions
Danger Risk of accidents!
This product is not intended for
use by persons (incl. children)
with limited physical, sensory,
or mental capacities or lacking
experience and/or lacking
knowledge.
– Such persons must be informed about
the dangers of the product and super-
vised by a person responsible for their
safety.
– Keep children away from the item,
since they might attempt to pull them-
selves up or climb onto it.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 17 18/11/16 11:46 AM

18
– Any modifications to the product repre-
sent a large safety risk and are forbid-
den. Do not undertake any unauthor-
ised interventions yourself. Contact
our service department or a local ex-
pert in the event of damage, repairs, or
other problems with the gazebo.
Danger Risks to children!
While playing, children can be-
come caught in the packaging
film and choke.
– Do not let children play with the pack-
aging films.
– Keep children away during assembly.
– Make sure that children do not put any
small assembly parts into their mouths.
They could swallow the parts and
choke on them.
Attention Risk of damage!
Do not use any strong or grind-
ing solvents or abrasive pads,
since these can attack the sur-
faces and leave behind scrape
marks.
Attention Risk of damage!
During use, screw connections
may gradually loosen, thus im-
pairing the stability of the ga-
zebo.
– Check the tightness of the screws on a
regular basis. If necessary, tighten all
of the screws again to ensure the BBQ
is standing securely.0
– If you intend to set up multiple gaze-
bos, please ensure that there is a mini-
mum distance of 3 m between the indi-
vidual gazebos.
– Never setup gazebos directly next to
each other.
Attention Risk of burning and
accidents!
Caution – Risk of collapse!
The roof of the gazebo must
not be subjected to additional
loads. People must not at any
time climb on top of the gazebo.
–Stability! Always place the gazebo on
flat, not sloping ground.
– Do not place the gazebo on soft, mud-
dy, or sandy ground, since the pegs will
not hold properly in such ground.
– Regularly check the firm fit of the pegs
and screws to ensure stability of the
product.
–Caution – Fire! Fire hazard! No open
fires (e.g. torches) must be placed un-
der or near the gazebo. Neither BBQs,
nor mushroom heaters must be placed
in this area.
The gazebo is not suitable for year-
round installation outdoors, since it
is not able to withstand strong winds,
storms, hail, snow, or the like.
–Caution – Wind! The gazebo must
be protected against wind by hammer-
ing tent pegs through the feet into the
ground. Additionally, secure the gaze-
bo with tension ropes.
– Remove the side parts in order to re-
duce the wind pressure.
–Caution – Storms! Remove the roof
and side parts, if strong wind or bad
weather is imminent or if the weather
could deteriorate in your absence.
– The gazebo must be dismantled if the
expected wind speed exceeds 40 km/h
(fresh breeze, large branches and trees
are moving and the wind is clearly au-
dible).
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 18 18/11/16 11:46 AM

19
–Caution – Rain! Should pools of wa-
ter form, the collected water should
be regularly tipped out. The roof can
be carefully raised using a broom in
order to remove the water or let it run
off. Take care to ensure good tension
of the roof.
Assembly
Preparation
Danger Risk of injury!
Failure to follow the instruc-
tions can lead to problems and
dangers when using the gaze-
bo.
– During setup take care not to jam your
fingers or injure yourself on sharp
edges.
1. Pay attention to the figures accom-
panying the assembly steps and
read through this instruction manual
thoroughly first.
2. At least 3 persons are required for
assembly. Assembly of the gazebo by
only one person is not possible.
3. Take sufficient time for the assembly
and use a flat working surface of
approx. 16 square metres.
4. Setup the gazebo only under normal
weather conditions.
5. If possible, sort the parts in the order
in which they are used according to
the following assembly steps.
6. Setup the gazebo on the spot where it
will later be secured.
7. Should you feel unsure with the
assembly of the gazebo, then get in
touch with an expert.
Tools and accessories required
Wrench (16)
Hexagon key (20) (included in the scope of
supply).
Assembly requires the use of ladders.
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 19 18/11/16 11:46 AM

20
Setup
Step 1
Connect two frame parts (1) using screw (10), washer (11) and cap nut (21). Use bottom
holes for this purpose.
Repeat this step until you have four frame part groups (1+1).
(Only tighten the screws completely when all the parts are assembled)
Step 2
Fasten the frame part groups (1+1) with screws (9) and washers (11) at the top of he
support legs (2).
Step 3
Insert the roof supports (3) into the roof support extensions (4) and the roof textile
tensioners (5). Connectors must engage audibly.
1+1
2
21
P160150_TEPRO_5524,5525,5526,5527,5528,5529_Waya_Pav_DE_GB_20161003.indd 20 18/11/16 11:46 AM
