Termozeta AIRZETA LIVING User manual

1
MANUALE D’ISTRUZIONI
VENTILATORE A TORRETTA
AIRZETA LIVING
cod. TZAZ07
Vi ringraziamo per la preferenza accordata avendo scelto un
prodotto TERMOZETA.

Lange Distribution S.r.l.
Vi preghiamo di leggere attentamente le informazioni contenute
in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio
le caratteristiche di questo prodotto.
Il presente libretto è parte integrante dell’apparecchio e deve
essere letto attentamente prima dell’utilizzo perché fornisce
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare quindi con cura
Cordialmente
Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono
importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico.
Conservare il manuale per consultazioni future.
2

AVVERTENZE GENERALI
Attenzione: Questo apparecchio può essere utilizzato da bambini
dagli 8 anni in su e da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza o conoscenza
se a loro è stata assicurata un' adeguata sorveglianza oppure se
hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio
e hanno compreso i pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di
pulizia e manutenzione non devono essere effettuate da bambini
a meno che non abbiano più di 8 anni e siano sorvegliati.
Dopo aver tolto l'imballaggio, assicurarsi dell' integrità
dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a
personale qualificato.
Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo
espanso, chiodi etc ) non devono essere lasciati alla portata di
mano di bambini in quanto potenziali fonti di pericolo; smaltirli
secondo le norme vigenti.
Questo apparecchio dovrà essere utilizzato solo per l'uso
domestico, come ventilatore, secondo le modalità riportate nel
presente manuale. Ogni altro uso è da considerarsi improprio e
pericoloso. Il costruttore non potrà essere ritenuto responsabile di
eventuali danni derivanti da uso improprio, erroneo o
irresponsabile e/o da riparazioni effettuate da personale non
qualificato.
Non usare il prodotto per scopi diversi da quelli per cui è stato
costruito. Non fare un uso errato dell'apparecchio.
Questo prodotto è previsto per l'esclusivo uso domestico in
ambienti interni. Non utilizzare all'esterno. Evitare il contatto del
prodotto con elementi atmosferici.
Il montaggio deve essere effettuato secondo le istruzioni del
1.
2.
3.
4.
5.
6.
7.
8.
3

costruttore. Un errato montaggio può causare danni a persone,
animali o cose, nei confronti dei quali il costruttore non può essere
considerato responsabile.
Assicurarsi che il prodotto non sia alimentato quando si procede
alle operazioni di montaggio.
Non mettere oggetti pesanti sui cavi o fonti di calore vicino ad
essi. I cavi potrebbero danneggiarsi.
Prima di procedere alla pulizia e manutenzione, disconnettere il
prodotto dall'alimentazione elettrica.
Non utilizzare nelle vicinanze dell'apparecchio nebulizzatori spray
(per es. insetticidi, spray per capelli,ecc. ) il cui utilizzo potrebbe
creare danni all'involucro.
Nel caso si verificassero situazioni anomale, spegnere
immediatamente l'apparecchio e contattare il rivenditore o il
Servizio Assistenza.
Non utilizzare questo apparecchio collegato a programmatori,
temporizzatori, sistemi di comando a distanza separati, timer o
qualsiasi altro dispositivo che possa accenderlo
automaticamente.
Non utilizzare prese di corrente volanti oppure cavi danneggiati.
Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito dal costruttore o dal suo servizio assistenza tecnica o
comunque da una persona con qualifica similare, in modo da
prevenire ogni rischio.
Ricordarsi di staccare il prodotto dalla alimentazione elettrica
quando non viene utilizzato.
Quando si stacca la spina tenerla saldamente per evitare shock
elettrico, cortocircuito o incendio.
Non fissare interruttori di sicurezza con nastro adesivo, per
pericolo di incendio.
E' assolutamente vietato smontare o riparare l'apparecchio per
pericolo di shock elettrico; se necessario rivolgersi al rivenditore
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
4

od ad un Centro Assistenza.
Non usare l'apparecchio nelle vicinanze di una vasca da bagno.
doccia, piscina.
Non usare l'apparecchio vicino ad elementi e sostanze
infiammabili od esplosive.
Non toccare la connessione all'alimentazione con mani umide o
bagnate.
Non inserire alcun oggetto nelle fessure dell'apparecchio e nelle
griglie di immissione/espulsione d’aria.
Prima di collegare il prodotto alla rete elettrica accertarsi che la
tensione sia corretta secondo quanto riportato sulla targa dati
elettrici del prodotto e che l'impianto sia conforme alle norme
vigenti.
Assicurarsi che il cavo di alimentazione non sia in contatto con
superfici calde o taglienti, e che non sia avvolto attorno al prodotti
durante il funzionamento.
Non lasciare il ventilatore senza sorveglianza quando in uso.
Per evitare surriscaldamenti pericolosi si raccomanda di svolgere
in tutta la sua lunghezza il cavo di alimentazione.
Non lasciare l’apparecchio inutilmente inserito. Staccare la spina
dalla rete di alimentazione quando l’apparecchio non è utilizzato.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non immergere mai l’apparecchio in acqua o in altri liquidi.
Non toccare l’apparecchio con mani e/o piedi bagnati o umidi.
Non usare l’apparecchio a piedi nudi.
Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,
sole, etc.).
Non utilizzare all'esterno.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non spostare il prodotto quando in funzione.
Evitare l’uso di adattatori, prese multiple e/o prolunghe.
Scollegare sempre l’apparecchio dalla presa di corrente prima di
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
5

Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non
utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio
(sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata
di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme
vigenti negli appositi contenitori per la raccolta differenziata.
Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati
corrispondano a quelli della rete elettrica. La presa di corrente deve essere facilmente
accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico
non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
Posizionare l’apparecchio lontano da: - fonti di calore (ad es. fiamme libere, fornello gas, ecc. )
- contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d’acqua o che vi possa
cadere (distanza minima 2 metri)
- tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione;
verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).
La superficie di appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio
potrebbe ribaltarsi) e liscia. Non posizionare il ventilatore su mensole. Non appendere
l’apparecchio al muro.
In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da
personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato
possono essere pericolose e fanno decadere la garanzia.
assemblare, smontare e prima di pulire l’apparecchio
Non tirare il cavo per spostare l’apparecchio.
Non tirare il cavo d’alimentazione o l’apparecchio stesso per
disinserire la spina dalla presa di corrente.
La presa di corrente deve essere facilmente accessibile in modo
da poter disinserire con facilità la spina
Posizionare l’apparecchio lontano da:
- Fonti di calore e fiamme libere
- Contenitori di liquidi in generale
- Tessuti o tende, o qualunque materiale che possano ostruire la
griglia di aspirazione;
La superficie di appoggio deve essere stabile, non in pendenza (in
quanto l’apparecchio potrebbe ribaltarsi) e liscia.
38.
39.
40.
41.
42.
6
INSTALLAZIONE

7
Attenzione: prima di assemblare la base del ventilatore, assicurarsi che sia scollegato dalla
presa di corrente.
Attenzione: il ventilatore può essere utilizzato esclusivamente completo della base di
supporto (guscio anteriore e posteriore).

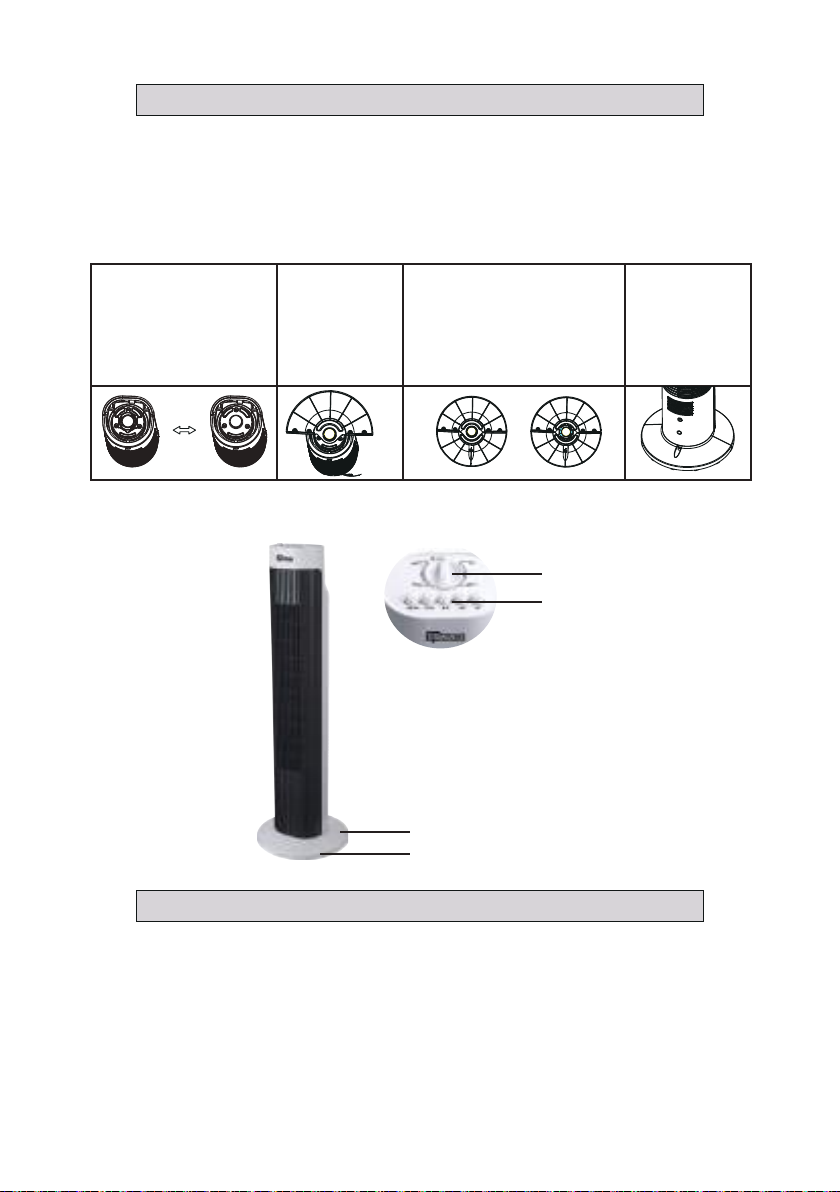

Per l’assemblaggio si prenda come riferimento le figure.
Al termine dell’operato, verificare che i due gusci siano saldamente assemblati correttamente
sul corpo motore.
ASSEMBLAGGIO
Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico
non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal
costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica
similare, in modo da prevenire ogni rischio. Il Vostro apparecchio è dotato dei seguenti
elementi di regolazione, cui si agisce ruotando le manopole poste sul pannello comandi.
Inserire la spina nella presa di corrente.
Timer: questo apparecchio è dotato di un timer che ne consente lo spegnimento automatico
una volta trascorso il tempo impostato; per impostare il tempo di funzionamento, ruotare la
USO
Svitare la ghiera sul fondo del
corpo in senso antiorario, nel
caso che la ghiera sia avvitata.
Posizionare sul
corpo per primo il
guscio anteriore.
Accoppiare il guscio posteriore a quello
anteriore (allineare i quattro fori dei
gusci) assicurare il fissaggio ruotando
in senso orario l’apposita ghiera.
Inserire il cordone
elettrico attraverso la
guida del guscio
posteriore, verificare
che non subisca
strozzature.
Manopola Timer
Guscio posteriore
Guscio anteriore
Selettori

Informazioni teniche
Descrizione Simbolo Valore Unità
Portata massima d’aria
F 26,71 m³/min
Po tenza Assorbita del ventilatore
P 34,20 W
Valori di esercizio
SV 0,78 (m³/min)/W
Consumo elettrico in modo attesa
Referente per ulteriori informazioni
Daniele Fontana
Psb 0
W
Livello di potenza sonora del
ventilatore
Lwa 69,90
dB(A)
Velocità massima dell’aria
c 3,49 m/sec
Norme di mi sura per il valore di esercizio
GB/T 13380:2007
8
Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di
corrente.
Per la pulizia del corpo utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti
abrasivi o corrosivi.
Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse
uccedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di
corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in
caso di dubbio rivolgersi a personale professionalmente
E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine
Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità;
consigliamo di utilizzare l’imballo originale.
Se si decide di non utilizzare più l’apparecchio, Se si decide di non utilizzare più l'apparecchio, si
raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver
tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora
utilizzate per gioco dai bambini.
PULIZIA E MANUTENZIONE
DATI TECNICI
Voltaggio: 220-240V~50Hz
Potenza assorbita: 45W
manopola timer (A) in senso orario nella posizione corrispondente al tempo di funzionamento
desiderato (0-120 min.); per far funzionare l’apparecchio in maniera continua ed escludere
quindi l’utilizzo del timer, ruotare la manopola in senso antiorario nella posizione “ON”.
Ventilazione:
Una volta impostato il timer selezionare la velocità desiderata mediante l’apposita pulsantiera:
= Velocità minima = Velocità media = Velocità massima
Oscillazione orizzontale (destra-sinistra): si ottiene premendo l’apposito pulsante .
Per eliminare il movimento e mantenere fermo il ventilatore, premere nuovamente il pulsante
oscillazione.
Per spegnere il ventilatore premere il pulsante sulla pulsantiera, e poi togliere la spina
dalla presa di corrente.
Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

AIRZETA LIVING
cod. TZAZ07
TOWER FAN
INSTRUCTION MANUAL
Read this instruction manual carefully.Keep it for future reference.
9

SAFETY INSTRUCTIONS
The appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capability or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
After removing the packing materials, check the integrity of the
appliance; if You are unsure, do not use it and ask for professional
help. The packing materials ( plastic bags, polystyrene foams,
nails, etc) must be kept out the reach of children because they are
potential source of danger.
This appliance is intended for home use only, and it is suitable for
domestic ventilation according to the methods shown in this
manual. Any other use in considered inappropriate and therefore
dangerous. The manufacturer cannot be held responsible for
eventual damages caused by inappropriate, improper or
irresponsible use and/or for repairs made to the product by
unauthorised personnel.
Don't connect the fan to the power supply until the fan is fully
assembled.
Before connecting the appliance check the electrical data shown
in the rating label, correspond to the main supply electrical data.
Unplug the fan before any adjustment or cleaning procedures.
Never operate the fan if it has damaged or worn parts. It should
be returned to the manufacturer ,its Service Agent or similar
qualified person for repair.
Always use on a stable level surface.
Never immerse the product in water or other liquids.
Don't put any heavy object on power cable. Keep the cable far
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
10

from heat source. The cable could be damaged.
Do not spray anything inside the fan.
Do not use the fan near flammable materials or substances.
To reduce the risk of electric shock ,do not remove any screw from
the product.
Do not insert fingers or other objects through the guards fan.
Do not children use or operate the fan.
If power cord is damaged, the appliance must not be used. It must
be returned to the manufacturer, its Service agent or similar
qualified person in order to anoid hazard.
Children should be supervised to ensure that they do not play with
the appliance.
Do not pull the mains cable or the appliance itself when
disconnecting the plug from the socket.
Do not let cord hang over edge of table, or touch hot surface.
Be sure that every part of the fan is correctly assembled following
the instructions given in this manual. Uncorrect assembly can be
dangerous and be source of hazards for persons, animals and
object. The supplier cannot be considered responsible is case in
uncorrect assemby of the product.
Never use the product for purposes different . This appliance is for
Household use only.
Don't leave the product unattended when it is operating.
To avoid overheatings, it is recomended to fully unwrap the power
cable when the product is operating.
Do not use the appliance after a possible irregular working. In this
case, switch it off and do not break it open
Unplug the appliance when not in use, before assembly or
disassembly, and before cleaning the product.
Position the product to a reasonable distance from walls, doors,
windows or any object that could cause an un-proper operation.
Do not touch the appliance with wet hands or feet or barefood.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
11

Do not expose the appliance to atmospheric agents such as rain,
wind, snow, hail. Do not use outdoors.
Do not move the appliance when it is operating.
Don't unplug the product pulling the power cable or the product
itself.
Don't pull the power cable to move the product.
Don't position the product just near the power outlet.
In general, the use adaptors multiple plugs and/or extensions is
not recommended; if they are necessary, use only simple or
multiple adaptors and extensions in accordance with the
applicable Safety Standards.
Always unplug the appliance before you assemblying,
disassemblying, cleaning or adjusting any part of the product .
Never pull the power cable or the product itself to unplug the
product from the socket.
Do not place the appliance near an open flame, cookers or any
other heating appliance.
Keep the fan far away from curtains, or materials that could
obstruct the air intake grille
Make sure that the power cable is not touching rough, hot or
moving surfaces and not twisted or :-wrapped around the
appliance.
Do not use the appliance with a timer or a programmer or with a
system that can switch on the appliance automatically, to avoid
risk of fire, since a fire risk exists if the heater is covered or
positioned incorrectly.
Do not leave the device exposed to the weather (sun, rain, etc.).
The power socket must be easy to reach so the plug can be
removed quickly in case of emergency.
Position the appliance on a horizontal, flat surface or table; do not
stand on a inclined plane (the appliance could fall down).
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
12

After removing the packing materials, check the integrity of the heater; if you are unsure, do
not use it and ask for qualified professional help. The packing materials (plastic bags,
polystyrene foam, nails, etc.) must be kept out the reach of children because they are
potential sources of danger.
Before connecting the appliance, check that the voltage values shown on the data plate
correspond to those of the electricity supply network.
The power socket must be easy to reach so the plug can be removed quickly in case of
emergency.
Never place the appliance near sinks or other container of liquids (minimum distance to avoid
the risk of contact.
Keep the fan far away from clothes (curtains, etc.) or flying materials that could obstruct the
air intake grille; make sure that the front is free of flying materials (dust, etc.).
Make sure that the electric cord is not touching rough, hot or moving surfaces and not twisted
or wrapped around the appliance.
Do not use the appliance with a timer or a programmer or with a system that can switch on the
appliance automatically, to avoid risk of fire, since a fire risk exists if the heater is covered or
positioned incorrectly.
Position the appliance on a horizontal, flat surface or table; do not stand on a inclined plane
(the appliance could upset).
In the event of a breakdown or poor operation, turn the fan heater off and ask for
professionally qualified help.
INSTALLATION
Attention: always unplug the appliance before you assemble.
Attention: the fan can only be used if complete with the support base (front and rear shell).
To assemble it, refer to figures.
ASSEMBLY
Unscrew the ring nut on
counterclockwise bottom of the
body, in case the nut is screwed.
Place the front shell
on the body first.
Couple the rear shell to the front (align
the four shell holes) secure the set
by turning clockwise the ring nut.
Plug the power cord
through the guidance
of the back shell.
13

Timer Knob
Rear shell
Front shell
Switches
14
Before each use, verify that the unit is in good condition, the electric cord is not damaged, if
the power cord is damaged, it must be replaced by the manufacturer or a competent qualified
electrician or a person with similar qualifications, in order to avoid any risk.
Your appliance is equipped with the following regulation elements, controlled by turn the
knobs on the keyboard located on the rear of the control panel.
Plug the product in.
Timer: This appliance has a timer for automatic switching off at the end of the time set; to set
the time turn the timer knob (A) clockwise to the position corresponding to the desired
operating time (0-120 min.); in order to operate the appliance in a continuous manner, and to
therefore exclude use of the timer, turn the knob anticlockwise to the “ON” position.
Ventilation:
After setting the timer, select the desired speed using the push-button pos.:
= Speed minimum = Speed medium = Speed maximum
Horizontal oscillation (right-left): this is controlled by the oscillation switch ( ). To stop the
movement and to keep the fan still, press the oscillation button again.
To switch off the appliance, press the switch , and then remove the plug from the socket.
When not in use for long periods, the plug must always be removed from the socket.
USE

26,71
34,20
0,78
0
69,90
3,49
Information requirements
F m³/min
P W
SV (m³/min)/W
Psb W
Lwa dB(A)
Maximum air flow
Fan power input
Service value
Standby power consumption
Fan sound power level
Maximum air velocity
Measuring standard of service value
Contact details for obtaining more information
C
Daniele Fontana
GB/T 13380:2007
m/s
Attention: before normal cleaning, remove the plug from the socket.
Clean the body with soft, slightly damp, cloth; do not use abrasive or corrosive products.
Do not immerse any part of the fan in water or other liquid: if this should happen, do not put your
hand in the liquid, but first remove the plug from the socket. Carefully dry the appliance and make
sure that all the electrical parts are dry: in the case of doubt, ask for professionally qualified help.
It is essential that the motor's air holes be kept from dust and lint.
If the fan will not be used for long periods, it must be protected from dust and humidity; we
recommend storing it in its original packaging
Should you decide not to use the appliance any more, we recommend making it inoperative by
cutting the power cord (after making sure you have disconnected the plug from the socket) and
make dangerous parts harmless if children are allowed to play with them.
MAINTENANCE AND CLEANING
SPECIFICATION
PRODUCT: TOWER FAN
MODEL: TZAZ07
POWER: 45W
VOLTAGE: 220V-240V / 50 Hz
15

DISPOSAL
Lange Distribution S.r.l. si riserva il diritto di apportare modifiche estetiche
e/o tecniche senza preavviso al fine di migliorare i propri prodotti.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
Used electric household devices
If you do not want to use your electrical appliance any longer, return it
free of charge to a recycling depot for used electric appliances.
Used electric devices do not belong in the household garbage (see symbol).
Further disposal instructions
Return the electrical appliance in such a condition that its later re-use or recycling is
not adversely affected. Batteries must be removed in advance and the destruction
of parts which contain fluids must be avoided.
Electrical appliances can contain harmful substances. Improper handling or
damage to the appliance can lead to health problems or water or ground
contamination, when the appliance is recycled later.
1.
2.
1.
2.
Lange Distribution S.r.l. reserves the right to introduce technical
and/or aesthetic changes to its products intended to improve performances.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
INFORMAZIONE AGLI UTENTI
ll simbolo del cassonetto barrato sull’apparecchiatura indica che il prodotto alla fine
della propria vita deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà,pertanto,conferire l’apparecchiatura giunta a fine vita agli idonei
centri di raccolta differenziata del rifiuti elettronici ed elettrotecnici,oppure
riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative previste della normativa vigente.
Ai sensi del deoreto legislativo 14 marzo 2014,n.49“Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche(RAAE)”.
1.
2.
3.
4.
16
Importato da Lange Distribution S.r.l.
Via Treviso, 35
20127, Milano
Tel: [phone]
Prodotto in Cina
