Termozeta BASSOTTO User manual

MANUALE D’ISTRUZIONI
VENTILATORE AD ALTA
VELOCITÀ
BASSOTTO
Cod. TZBA01
Vi ringraziamo per la preferenza accordata avendo scelto un
prodotto TERMOZETA.

Lange Distribution S.r.l.
Vi preghiamo di leggere attentamente le informazioni contenute
in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le
caratteristiche di questo prodotto.
Il presente libretto è parte integrante dell’apparecchio e deve
essere letto attentamente prima dell’utilizzo perché fornisce
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare quindi con cura
Cordialmente
Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono
importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico.
Conservare il manuale per consultazioni future.
2

AVVERTENZE GENERALI
3
Attenzione: questo apparecchio può essere utilizzato da bambini
dagli 8 anni in su e da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza o conoscenza
se a loro è stata assicurata un’adeguata sorveglianza oppure se
hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e
hanno compreso i pericoli correlati. I bambini non devono giocare
con l’apparecchio. Le operazioni di pulizia e di manutenzione non
devono essere effettuate da bambini a meno che non abbiano più
di 8 anni e siano sorvegliati. Mantenere l’apparecchio e il suo cavo
fuori dalla portata dei bambini con meno di 8 anni.
Dopo aver tolto l’imballaggio assicuratevi dell’integrità
dell’apparecchio. In caso di dubbio non utilizzate l’apparecchio e
rivolgetevi al nostro centro assistenza tecnica. Gli elementi
dell’imballaggio (sacchetti in plastica, polistirolo, punti metallici
ecc.) Non devono essere lasciati alla portata dei bambini in
quanto possibili fonti di pericolo.
Attenzione.I bambini devono essere controllati per evitare che
giochino con l’apparecchio.
Prima di collegare l’apparecchio alla rete elettrica accertarsi che
la tensione sia corretta secondo quanto riportato sulla targa dati
elettrici del prodotto e che l’impianto sia conforme alle norme
vigenti.
Se il cavo di alimentazione è danneggiato esso deve essere
sostituito dal costruttore o dal suo servizio di assistenza tecnica o
comunque da una persona con qualifica similare in modo da
prevenire ogni rischio.
Questo apparecchio dovrà essere destinato solo all’uso per il
quale è stato espressamente costruito ossia come ventilatore. Il
costruttore non può essere considerato responsabile per
1.
2.
3.
4.
5.
6.

4
eventuali danni derivati da usi impropri od errati. Non fare un uso
errato dell’apparecchio.
Prima di effettuare qualsiasi operazione di pulizia o di
manutenzione, spegnete l’apparecchio e scollegatelo dalla rete di
alimentazione elettrica togliendo la spina dalla presa di corrente
oppure spegnendo l’interruttore dell’impianto.
Assicurarsi che l’interruttore principale sia spento prima di
collegare o scollegare l’apparecchio alla presa di corrente.
In caso di guasto e/o di cattivo funzionamento dell’apparecchio
spegnetelo e non manomettetelo. Per l’eventuale riparazione
rivolgetevi solamente al nostro centro di assistenza tecnica e
richiedete l’utilizzo di ricambi originali. Il mancato rispetto di
quanto sopra esposto può compromettere la sicurezza
dell’apparecchio.
In caso il cavo di alimentazione risultasse danneggiato, deve
essere sostituito in un centro assistenza oppure contattando un
tecnico qualificato in modo da evitare qualsiasi rischio di shock
elettrico.
Quando decidete di non utilizzare più l’apparecchio si
raccomanda di renderlo inoperante spegnendolo e togliendo la
spina dalla presa di corrente.
E' sconsigliato l’uso di adattatori e/o prolunghe per
l'alimentazione.
Non utilizzare l’apparecchio in presenza di liquidi o gas
potenzialmente infiammabili o esplosivi.
Questo prodotto è destinato solo all’uso domestico e non per uso
commerciale/industriale o all’aperto.
Non spostare l’apparecchio quando è in funzione.
Se l’apparecchio non è in funzione togliere la spina dalla presa di
corrente.
Non lasciare l’apparecchio esposto agli agenti atmosferici (sole,
pioggia, ecc.).
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.

5
Non tirare il cavo per spostare l’apparecchio.
Non tirare il cavo d’alimentazione o l’apparecchio stesso per
disinserire la spina dalla presa di corrente.
Se il cavo di alimentazione è danneggiato, esso deve sostituito
dal costruttore o dal suo servizio assistenza tecnica o comunque
da una persona con qualifica similare, in modo da prevenire ogni
rischio.
Assicurarsi che il cavo di alimentazione non sia in contatto con
superfici calde,taglienti o ruvide e che non sia attorcigliato o
avvolto attorno al ventilatore.
La superficie di appoggio deve essere stabile, non in pendenza (in
quanto l’apparecchio potrebbe ribaltarsi) e liscia.
Non spostare l’apparecchio quando è in funzione.
Non tirare il cavo d’alimentazione o l’apparecchio stesso per
disinserire la spina dalla presa di corrente.
Scollegare sempre l’apparecchio dalla presa di corrente prima di
assemblare, smontare e prima di pulire l’apparecchio.
Assicurarsi che la ventola funzioni correttamente: nel caso
contrario spegnere l’apparecchio e farlo controllare da personale
professionalmente qualificato.
L’uso di qualsiasi apparecchio elettrico comporta l’osservanza di
alcune regole fondamentali, in particolare:
-Non usare l’apparecchio nelle vicinanze di sorgenti d’acqua
quali vasche, docce o piscine.
-Non toccare l’apparecchio con mani o piedi bagnati o umidi
-Non lasciate l’apparecchio esposto ad agenti atmosferici. Non
utilizzare all’aperto.
Dell’impianto elettrico, oppure dopo un tentativo di apertura e/o
modifica di qualsiasi componente dell’apparecchio.
I bambini devono essere supervisionati affinché non giochino con
l'apparecchio.
Una installazione non corretta può comportare rischio di incendi,
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.

6
scosse elettriche o lesioni alle persone.
Per scongiurare qualsiasi rischio di incendi e scosse elettriche,
non utilizzare l’apparecchio in prossimità di finestre
Non inserire alcun oggetto nelle griglie di ingresso ed uscita di
aria.
Posizionare su una superficie piana e stabile in modo da evitare
un eventuale ribaltamento.
Il ventilatore non deve essere collocato in un luogo umido o in cui
l'umidità è elevata (ad esempio in un bagno).
Questo apparecchio non è destinato a essere fatto funzionare per
mezzo di un temporizzatore esterno o con un sistema di comando
a distanza remoto.
In caso di guasto o cattivo funzionamento spegnere l’apparecchio
e farlo controllare da personale professionalmente qualificato; le
riparazioni effettuate da personale non qualificato possono essere
pericolose e fanno decadere i diritti della garanzia.
E’ assolutamente vietato smontare o riparare l’apparecchio per
pericolo di shock elettrico;se necessario rivolgersi al rivenditore o
al centro assistenza.
Non utilizzare prese di corrente volanti oppure cavi danneggiati.
Quando si stacca la spina tenerla saldamente per evitare shock
elettrico, corto circuito o incendio.
Scollegare la spina dalla presa di corrente quando il ventilatore
non viene utilizzato e prima di effettuare qualsiasi operazione di
pulizia o manutenzione.
Non utilizzare adattatori, prese multiple e/o prolunghe.
Non fissare interruttori di sicurezza con nastro adesivo, per
pericolo di incendio.
La presa di corrente deve essere facilmente accessibile in modo
da poter disinserire con facilità la spina in caso di emergenza
Non usare l’apparecchio se non funziona correttamente o se
sembra danneggiato; in caso di dubbio rivolgersi a personale
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.

7
professionalmente qualificato.
Prima di ogni utilizzo verificare che l’apparecchio sia in buono
stato, che il cavo di alimentazione elettrica non sia danneggiato: in
caso di dubbio rivolgersi a personale professionalmente
qualificato.
Posizionare l’apparecchio molto lontano da fonti di calore,
contenitori di liquidi materiali che possano ostruire le griglie di
aspirazione come tende o materiali volatili.
45.
46.

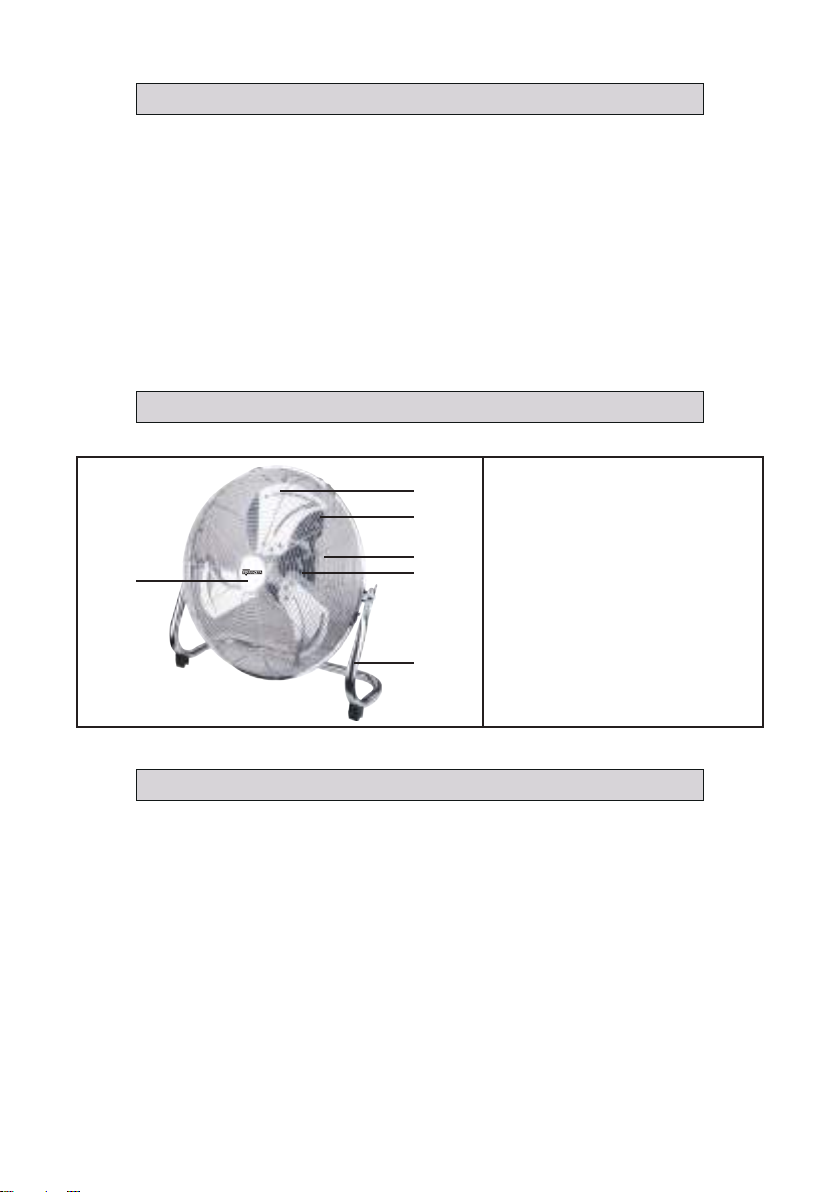

CARATTERISTICHE
DESCRIZIONE DELLE PARTI
GUIDA ALL‘USO
8
Prodotto dotato di un motore ad alta velocità per una elevata circolazione di
aria.
Inclinabile
3 velocità selezionabili
Pale di precisione che assicurano un alto volume di aria erogata a basso
rumore.
Solida base di cromo metallico, dotata di un dispositivo di sicurezza per evitare
il surriscaldamento del motore.
Assicurarsi che il proprio impianto domestico e la presa di corrente siano
conformi alle specifiche tecniche dell’apparecchio.
Impostare la velocità desiderata tra le seguenti: 0 (Off), 1 (Lento), 2 (Medio), 3
(Veloce).
La direzione del flusso d'aria verticale viene regolata inclinando il corpo del
ventilatore.
Non toccare mai le pale con la mano o altri oggetti
Non tirare mai il cavo di alimentazione
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
1. Pannello di controllo
2. Ventola in Alluminio
3. Griglia
4. Base cromata
5. Motore
1
3
5
6
4
2

PULIZIA E MANUTENZIONE
9
DATI TECNICI
Voltaggio: 220-240V~ 50/60Hz
Potenza assorbita: 90W
Informazioni tecniche
Descrizione Simbolo Valore Unità
Portata massima d’aria F 113,16 m³/min
Potenza Assorbita del ventilatore P 58,71 W
Valori di esercizio SV 1,93 (m³/min)/W
Consumo elettrico in modo attesa
Referente per ulteriori informazioni Daniele Fontana
Psb 0 W
Livello di potenza sonora del
ventilatore
Lwa 60,95 dB(A)
Velocità massima dell’aria c 3,89 m/sec
Norme di misura per il valore di
esercizio IEC 60879:1986 (corr.1992)
Prima di eseguire ogni operazione di pulizia, togliere la spina dalla presa di
corrente.
Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare
prodotti abrasivi ,corrosivi o solventi
Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso
dovesse succedere non immergere la mano nel liquido ma per prima cosa
togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e
verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a
personale professionalmente qualificato.
Per periodi lunghi di inutilizzo, è necessario riporre il ventilatore al riparo da
polvere e umidità; consigliamo di utilizzare l’imballo originale.
Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo
inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto
la spina dalla presa di corrente), e di rendere innocue quelle parti che sono
pericolose qualora utilizzate per gioco dai bambini (ad esempio l’elica).
1.
2.
3.
4.
5.

Read this instruction manual carefully. Keep it for future reference.
INSTRUCTION MANUAL
HIGH SPEED FLOOR FAN
BASSOTTO
Cod. TZBA01
10

SAFETY INSTRUCTIONS
The appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capability or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
After removing the packing materials, check the integrity of the
appliance; if You are unsure, do not use it and ask for professional
help. The packing materials ( plastic bags, polystyrene foams,
nails, etc) must be kept out the reach of children because they are
potential source of danger.
This appliance is intended for home use only, and it is suitable for
domestic ventilation according to the methods shown in this
manual. Any other use in considered inappropriate and therefore
dangerous.
The manufacturer cannot be held responsible for eventual
damages caused by inappropriate, improper or irresponsible use
and/or for repairs made to the product by unauthorised personnel.
Don't connect the fan to the power supply until the fan is fully
assembled.
Before connecting the appliance check the electrical data shown
in the rating label, correspond to the main supply electrical data.
Never operate the fan if it has damaged or worn parts. It should
be returned to the manufacturer ,its Service Agent or similar
qualified person for repair.
Always use on a stable level surface.
Never immerse the product in water or other liquids
Don't put any heavy object on power cable. Keep the cable far
from heat source. The cable could be damaged.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
11

Do not spray anything inside the fan.
Do not use the fan near flammable materials or substances.
To reduce the risk of electric shock ,do not remove any screw from
the product.
Do not insert fingers or other objects through the guards fan.
If power cord is damaged, the appliance must not be used. It must
be returned to the manufacturer, its Service agent or similar
qualified person in order to avoid hazard.
Children should be supervised to ensure that they do not play with
the appliance.
Do not pull the mains cable or the appliance itself when
disconnecting the plug from the socket.
Do not let cord hang over edge of table, or touch hot surface.
Be sure that every part of the fan is correctly assembled following
the instructions given in this manual. Incorrect assembly can be
dangerous and be source of hazards for persons, animals and object.
The supplier cannot be considered responsible is case in incorrect
assembly of the product.
Never use the product for purposes different . This appliance is for
Household use only.
Don't leave the product unattended when it is operating.
To avoid over heat, it is recommended to fully unwrap the power
cable when the product is operating.
Do not use the appliance after a possible irregular working. In this
case, switch it off and do not break it open
Unplug the appliance when not in use, before assembly or
disassembly, and before cleaning the product.
Position the product to a reasonable distance from walls, doors,
windows or any object that could cause an un-proper operation.
Do not touch the appliance with wet hands or feet or bare food.
Do not expose the appliance to atmospheric agents such as rain,
wind, snow, hail. Do not use outdoors.
Do not move the appliance when it is operating.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
12

Don't unplug the product pulling the power cable or the product
itself.
Don't pull the power cable to move the product.
Don't position the product just near the power outlet.
In general, the use adaptors multiple plugs and/or extensions is
not recommended; if they are necessary, use only simple or
multiple adaptors and extensions in accordance with the
applicable Safety Standards
Always unplug the appliance before you assembling,
disassembling, cleaning or adjusting any part of the product .
Never pull the power cable or the product itself to unplug the
product from the socket.
Do not place the appliance near an open flame, cookers or any
other heating appliance.
Keep the fan far away from curtains, or materials that could
obstruct the air intake grille
Make sure that the power cable is not touching rough, hot or
moving surfaces and not twisted or wrapped around the appliance.
Do not use the appliance with a timer or a programmer or with a
system that can switch on the appliance automatically, to avoid
risk of fire, since a fire risk exists if the heater is covered or
positioned incorrectly.
Do not leave the device exposed to the weather (sun, rain, etc.).
The power socket must be easy to reach so the plug can be
removed quickly in case of emergency.
Position the appliance on a horizontal, flat surface or table; do not
stand on a inclined plane (the appliance could fall down).
Before connecting the appliance check the electrical data shown
in the rating label, correspond to the main supply electrical data.
Unplug the fan before any adjustment or cleaning procedures.
Never operate the fan if it has damaged or worn parts. It should
be returned to the Service ,its Service Agent or similar qualified.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
13

HOW TO USE
Ensure voltage used corresponds with the voltage indicated.
Turn the speed control in order to select: 0 (Off), or speeds 1, 2, 3 (Slow,
Middle, Fast).
The direction of the air flow is vertically adjusted by tilting the fan head.
Never touch the blades with hand or any object!
Do not pull the cord.
1.
2.
3.
4.
5.
1. Control Panel
2. Aluminum blade
3. Grill
4. Base
5. Motor
6. Logo plate
FEATURES
High speed motor for maximum air circulation
Tilt-adjustment for flexible use
Triple speed selection
Precision fan blades for powerful wind but low-noise
Chrome-stand, solid construction with thermal-protection to prevent motor
overheat
1.
2.
3.
4.
5.
PARTS DESCRIPTION
14
1
3
5
6
4
2

SPECIFICATION
MODEL: TZBA01
POWER: 90W
VOLTAGE: 220V-240V~ 50/60Hz
113,16
58,71
1,93
0
60,95
3,89
Technical information
F m³/min
P W
SV (m³/min)/W
Psb W
Lwa dB(A)
Maximum air flow
Fan power input
Service value
Standby power consumption
Fan sound power level
Maximum air velocity
Measuring standard of service value
Contact details for obtaining more information
C
Daniele Fontana
m/s
IEC 60879:1986 (corr.1992)
CLEANING AND MAINTENANCE
Disconnect the power cord from the mains.
Remove the guard and the blades carefully. Do not drop the blades!
First use soft cloth with light soap to clean off oil stains. Then wipe and polish
with dry cloth.
Never use polish or any corrosive liquid that will damage the paint, metal or
plastic
Put back the blades and lock the guard securely before use.
Always Test the product first before purchase.
1.
2.
3.
4.
5.
6.
7.
15

DISPOSAL
Lange Distribution S.r.l. si riserva il diritto di apportare modifiche estetiche
e/o tecniche senza preavviso al fine di migliorare i propri prodotti.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
Used electric household devices
If you do not want to use your electrical appliance any longer, return it
free of charge to a recycling depot for used electric appliances.
Used electric devices do not belong in the household garbage (see symbol).
Further disposal instructions
Return the electrical appliance in such a condition that its later re-use or recycling is
not adversely affected. Batteries must be removed in advance and the destruction
of parts which contain fluids must be avoided.
Electrical appliances can contain harmful substances. Improper handling or
damage to the appliance can lead to health problems or water or ground
contamination, when the appliance is recycled later.
1.
2.
1.
2.
Lange Distribution S.r.l. reserves the right to introduce technical
and/or aesthetic changes to its products intended to improve performances.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
INFORMAZIONE AGLI UTENTI
ll simbolo del cassonetto barrato sull’apparecchiatura indica che il prodotto alla fine
della propria vita deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà,pertanto,conferire l’apparecchiatura giunta a fine vita agli idonei
centri di raccolta differenziata del rifiuti elettronici ed elettrotecnici,oppure
riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative previste della normativa vigente.
Ai sensi del deoreto legislativo 14 marzo 2014,n.49“Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche(RAAE)”.
1.
2.
3.
4.
Importato da Lange Distribution S.r.l.
Via Treviso, 35
20127, Milano
Tel: [phone]
Prodotto in Cina
16
