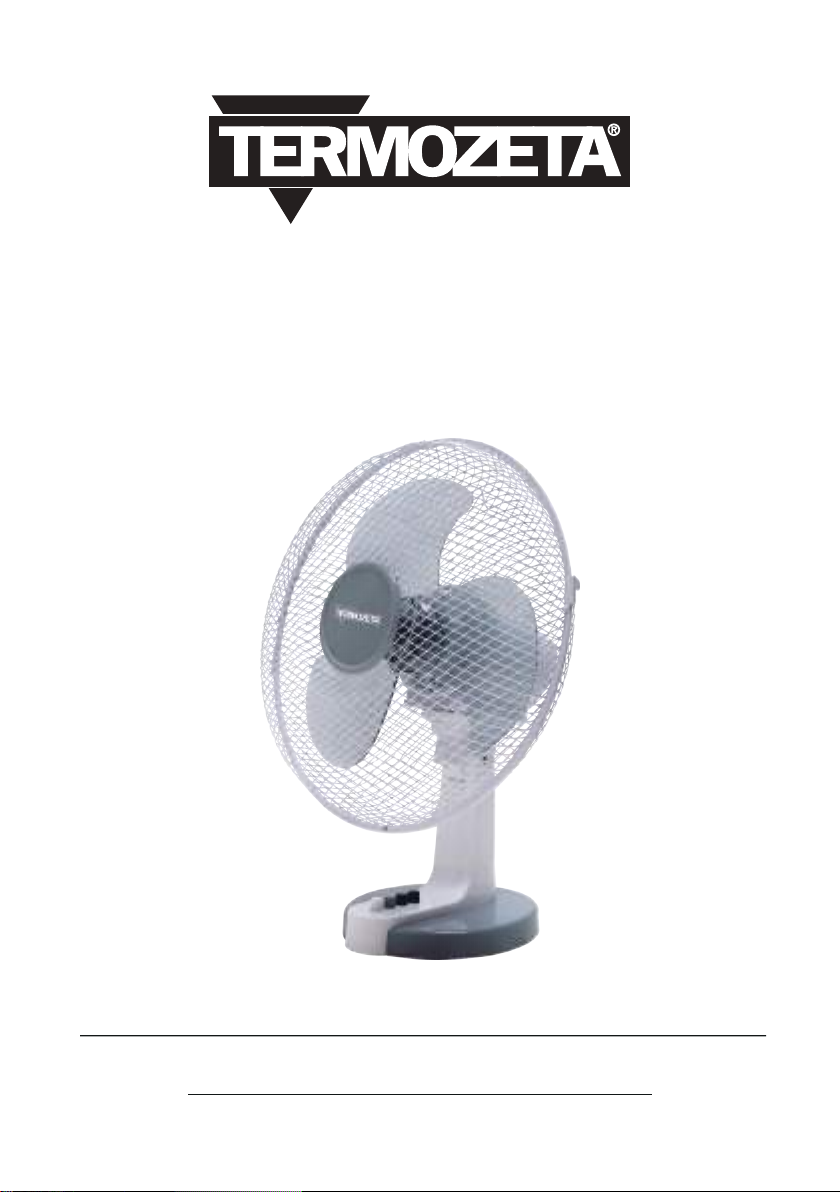

Termozeta WINDZETA 40 User manual

WINDZETA 40
cod. TZWZ05
MANUALE D’ISTRUZIONI
VENTILATORE DA TAVOLO
Vi ringraziamo per la preferenza accordata avendo scelto un
prodotto TERMOZETA.

Lange Distribution S.r.l.
Vi preghiamo di leggere attentamente le informazioni contenute
in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio
le caratteristiche di questo prodotto.
Il presente libretto è parte integrante dell’apparecchio e deve
essere letto attentamente prima dell’utilizzo perché fornisce
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare quindi con cura
Cordialmente
Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono
importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico.
Conservare il manuale per consultazioni future.
2

AVVERTENZE GENERALI
Attenzione: Questo apparecchio può essere utilizzato da bambini
dagli 8 anni in su e da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza o conoscenza
se a loro è stata assicurata un' adeguata sorveglianza oppure se
hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio
e hanno compreso i pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di
pulizia e manutenzione non devono essere effettuate da bambini
a meno che non abbiano più di 8 anni e siano sorvegliati.
Dopo aver tolto l'imballaggio, assicurarsi dell' integrità
dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a
personale qualificato.
Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo
espanso, chiodi etc ) non devono essere lasciati alla portata di
mano di bambini in quanto potenziali fonti di pericolo; smaltirli
secondo le norme vigenti.
Questo apparecchio dovrà essere utilizzato solo per l'uso
domestico, come ventilatore, secondo le modalità riportate nel
presente manuale. Ogni altro uso è da considerarsi improprio e
pericoloso. Il costruttore non potrà essere ritenuto responsabile di
eventuali danni derivanti da uso improprio, erroneo o
irresponsabile e/o da riparazioni effettuate da personale non
qualificato.
Non usare il prodotto per scopi diversi da quelli per cui è stato
costruito. Non fare un uso errato dell'apparecchio.
Questo prodotto è previsto per l'esclusivo uso domestico in
ambienti interni. Non utilizzare all'esterno. Evitare il contatto del
prodotto con elementi atmosferici.
Il montaggio deve essere effettuato secondo le istruzioni del
1.
2.
3.
4.
5.
6.
7.
8.
3

costruttore. Un errato montaggio può causare danni a persone,
animali o cose, nei confronti dei quali il costruttore non può essere
considerato responsabile.
Assicurarsi che il prodotto non sia alimentato quando si procede
alle operazioni di montaggio.
Non mettere oggetti pesanti sui cavi o fonti di calore vicino ad
essi. I cavi potrebbero danneggiarsi.
Prima di procedere alla pulizia e manutenzione, disconnettere il
prodotto dall'alimentazione elettrica.
Non utilizzare nelle vicinanze dell'apparecchio nebulizzatori spray
(per es. insetticidi, spray per capelli,ecc. ) il cui utilizzo potrebbe
creare danni all'involucro.
Nel caso si verificassero situazioni anomale, spegnere
immediatamente l'apparecchio e contattare il rivenditore o il
Servizio Assistenza.
Non utilizzare questo apparecchio collegato a programmatori,
temporizzatori, sistemi di comando a distanza separati, timer o
qualsiasi altro dispositivo che possa accenderlo
automaticamente.
Non utilizzare prese di corrente volanti oppure cavi danneggiati.
Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito dal costruttore o dal suo servizio assistenza tecnica o
comunque da una persona con qualifica similare, in modo da
prevenire ogni rischio.
Ricordarsi di staccare il prodotto dalla alimentazione elettrica
quando non viene utilizzato.
Quando si stacca la spina tenerla saldamente per evitare shock
elettrico, cortocircuito o incendio.
Non fissare interruttori di sicurezza con nastro adesivo, per
pericolo di incendio.
E' assolutamente vietato smontare o riparare l'apparecchio per
pericolo di shock elettrico; se necessario rivolgersi al rivenditore
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
4

od ad un Centro Assistenza.
Non usare l'apparecchio nelle vicinanze di una vasca da bagno.
doccia, piscina.
Non usare l'apparecchio vicino ad elementi e sostanze
infiammabili od esplosive.
Non toccare la connessione all'alimentazione con mani umide o
bagnate.
Non inserire alcun oggetto nelle fessure dell'apparecchio e nelle
griglie di immissione/espulsione d’aria.
Prima di collegare il prodotto alla rete elettrica accertarsi che la
tensione sia corretta secondo quanto riportato sulla targa dati
elettrici del prodotto e che l'impianto sia conforme alle norme
vigenti.
Assicurarsi che il cavo di alimentazione non sia in contatto con
superfici calde o taglienti, e che non sia avvolto attorno al prodotti
durante il funzionamento.
Non lasciare il ventilatore senza sorveglianza quando in uso.
Per evitare surriscaldamenti pericolosi si raccomanda di svolgere
in tutta la sua lunghezza il cavo di alimentazione.
Non lasciare l’apparecchio inutilmente inserito. Staccare la spina
dalla rete di alimentazione quando l’apparecchio non è utilizzato.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non immergere mai l’apparecchio in acqua o in altri liquidi.
Non toccare l’apparecchio con mani e/o piedi bagnati o umidi.
Non usare l’apparecchio a piedi nudi.
Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,
sole, etc.).
Non utilizzare all'esterno.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non spostare il prodotto quando in funzione.
Evitare l’uso di adattatori, prese multiple e/o prolunghe.
Scollegare sempre l’apparecchio dalla presa di corrente prima di
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
5

assemblare, smontare e prima di pulire l’apparecchio
Non tirare il cavo per spostare l’apparecchio.
Non tirare il cavo d’alimentazione o l’apparecchio stesso per
disinserire la spina dalla presa di corrente.
La presa di corrente deve essere facilmente accessibile in modo
da poter disinserire con facilità la spina
Posizionare l’apparecchio lontano da:
-Fonti di calore e fiamme libere
-Contenitori di liquidi in generale
-Tessuti o tende, o qualunque materiale che possano ostruire la
griglia di aspirazione;
La superficie di appoggio deve essere stabile, non in pendenza (in
quanto l’apparecchio potrebbe ribaltarsi) e liscia.
38.
39.
40.
41.
42.
6

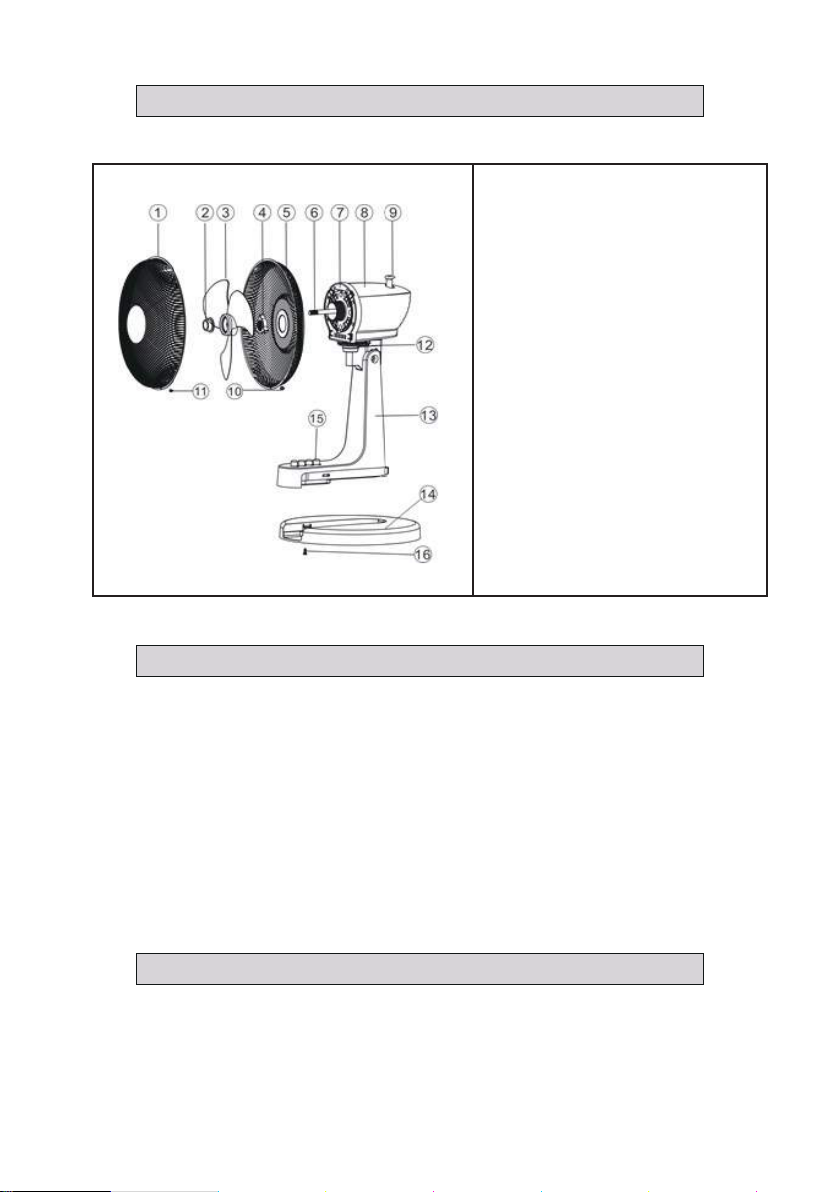

DETTAGLIO DEL PRODOTTO
MONTAGGIO DEL PRODOTTO
ISTRUZIONI D’USO
1. Griglia frontale
2. Ghiera fissaggio ventola
3. Ventola
4. Ghiera fissaggio griglia
5. Griglia posteriore
6. Motore
7. Chiusura frontale motore
8. Copertura motore
9. Pulsante oscillazione
10. Dado fissaggio griglie
11. Vite di fissaggio
12. Supporto motore
13. Corpo del prodotto
14. Base
15. Tasto velocità
16. Vite fissaggio base
17. Frontale pannello controllo
Estrarre le parti del prodotto dalla scatola e rimuovere tutti i sacchetti e gli
inserti.
Inserire il corpo del prodotto (13) nella base (14) e fissare le due parti con la
vite di fissaggio (16)
Posizionare la griglia posteriore (5) sul motore (6) e fissarla con la ghiera (4)
Montare la griglia frontale (1) su quella posteriore (5) . Fissare le due griglie
con la vite (11) ed il dado (10)
Selezionare la velocità della ventola e quindi la portata d’aria del ventilatore
premendo il tasto
a. Per la velocità bassa b. Pr la velocità media c. Per la velocità alta
Premendo il tasto 0 il ventilatore smette di funzionare.
Sollevando il tasto di oscillazione, il ventilatore emette aria in una sola posizione.
Abbassando il tasto di oscillazione la testa del ventilatore inizierà ad oscillare da
sinistra a destra.
E’ possibilie regolare in senso verticale la portata dell’aria ruotando la testa del
ventilator nella posizione desiderata.
Per regolare l’altezza del ventilatore agire sulla ghiera (16).
1.
1.
2.
3.
4.
7

PULIZIA E MANUTENZIONE
Per la pulizia del corpo utilizzare un panno morbido, leggermente inumidito; non
utilizzare prodotti abrasivi o corrosivi.
Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso
dovesse succedere non immergere la mano nel liquido ma per prima cosa
togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e
verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a
personale professionalmente qualificato.
E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e
lanugine.
Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da
polvere e umidità; consigliamo di utilizzare l’imballo originale.
Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo
inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la
spina dalla presa di corrente), e di rendere innocue quelle parti che sono
pericolose qualora utilizzate per gioco dai bambini.
Attenzione: prima di eseguire le normali operazioni di pulizia, toglierela spina dalla
presa di corrente.
1.
2.
3.
4.
5.
Premendo il tasto 0 il ventilatore smette di funzionare.
Sollevando il tasto di oscillazione, il ventilatore emette aria in una sola posizione.
Abbassando il tasto di oscillazione la testa del ventilatore inizierà ad oscillare da
sinistra a destra.
E’ possibilie regolare in senso verticale la portata dell’aria ruotando la testa del
ventilator nella posizione desiderata.
Per regolare l’altezza del ventilatore agire sulla ghiera (16).
2.
3.
4.
5.
8

DATI TECNICI
Voltaggio: 220-240V~ 50Hz
Potenza assorbita: 45W
Informazioni teniche
Descrizione Simbolo Valore Unità
Portata massima d’aria
F54.56 m³/min
Potenza Assorbita del ventilatore
P33.70 W
Valori di esercizio
SV 1.62 (m³/min)/W
Consumo elettrico in modo attesa
Referente per ulteriori informazioni Daniele Fontana
Psb 0 W
Livello di potenza sonora del
ventilatore
Lwa 53.85
dB(A)
Velocità massima dell’aria
c2.74 m/sec
Norme di misura per il valore di
esercizio
IEC 60879:1986 (corr.1992)
9

TABLE FAN
WINDZETA 40
cod. TZWZ05
INSTRUCTION MANUAL
Read this instruction manual carefully.Keep it for future reference.
10

SAFETY INSTRUCTIONS
The appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capability or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
After removing the packing materials, check the integrity of the
appliance; if You are unsure, do not use it and ask for professional
help. The packing materials ( plastic bags, polystyrene foams,
nails, etc) must be kept out the reach of children because they are
potential source of danger.
This appliance is intended for home use only, and it is suitable for
domestic ventilation according to the methods shown in this
manual. Any other use in considered inappropriate and therefore
dangerous. The manufacturer cannot be held responsible for
eventual damages caused by inappropriate, improper or
irresponsible use and/or for repairs made to the product by
unauthorised personnel.
Don't connect the fan to the power supply until the fan is fully
assembled.
Before connecting the appliance check the electrical data shown
in the rating label, correspond to the main supply electrical data.
Unplug the fan before any adjustment or cleaning procedures.
Never operate the fan if it has damaged or worn parts. It should
be returned to the manufacturer ,its Service Agent or similar
qualified person for repair.
Always use on a stable level surface.
Never immerse the product in water or other liquids.
Don't put any heavy object on power cable. Keep the cable far
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11

from heat source. The cable could be damaged.
Do not spray anything inside the fan.
Do not use the fan near flammable materials or substances.
To reduce the risk of electric shock ,do not remove any screw from
the product.
Do not insert fingers or other objects through the guards fan.
Do not children use or operate the fan.
If power cord is damaged, the appliance must not be used. It must
be returned to the manufacturer, its Service agent or similar
qualified person in order to anoid hazard.
Children should be supervised to ensure that they do not play with
the appliance.
Do not pull the mains cable or the appliance itself when
disconnecting the plug from the socket.
Do not let cord hang over edge of table, or touch hot surface.
Be sure that every part of the fan is correctly assembled following
the instructions given in this manual. Uncorrect assembly can be
dangerous and be source of hazards for persons, animals and
object. The supplier cannot be considered responsible is case in
uncorrect assemby of the product.
Never use the product for purposes different . This appliance is for
Household use only.
Don't leave the product unattended when it is operating.
To avoid overheatings, it is recomended to fully unwrap the power
cable when the product is operating.
Do not use the appliance after a possible irregular working. In this
case, switch it off and do not break it open.
Unplug the appliance when not in use, before assembly or
disassembly, and before cleaning the product.
Position the product to a reasonable distance from walls, doors,
windows or any object that could cause an un-proper operation.
Do not touch the appliance with wet hands or feet or barefood.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
12

Do not expose the appliance to atmospheric agents such as rain,
wind, snow, hail. Do not use outdoors.
Do not move the appliance when it is operating.
Don't unplug the product pulling the power cable or the product
itself.
Don't pull the power cable to move the product.
Don't position the product just near the power outlet.
In general, the use adaptors multiple plugs and/or extensions is
not recommended; if they are necessary, use only simple or
multiple adaptors and extensions in accordance with the
applicable Safety Standards.
Always unplug the appliance before you assemblying,
disassemblying, cleaning or adjusting any part of the product .
Never pull the power cable or the product itself to unplug the
product from the socket.
Do not place the appliance near an open flame, cookers or any
other heating appliance.
Keep the fan far away from curtains, or materials that could
obstruct the air intake grille.
Make sure that the power cable is not touching rough, hot or
moving surfaces and not twisted or :-wrapped around the
appliance.
Do not use the appliance with a timer or a programmer or with a
system that can switch on the appliance automatically, to avoid
risk of fire, since a fire risk exists if the heater is covered or
positioned incorrectly.
Do not leave the device exposed to the weather (sun, rain, etc.).
The power socket must be easy to reach so the plug can be
removed quickly in case of emergency.
Position the appliance on a horizontal, flat surface or table; do not
stand on a inclined plane (the appliance could fall down).
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
13

1. Front Grill
2. Blade Lock Nut
3. Blade
4. Grill Lock Nut
5. Back Grill
6. Motor
7. Front Motor Cover
8. Motor Cover
9. Oscillation Button
10. Fixed Nut
11. Fixed Screw
12. Motor Holder
13. Main Body
14. Base
15. Speed Button
16. Base Fixed Screw
OVERVIEW THE FAN
ASSEMBLING THE FAN
SPEED FUNCTION
Take all of the appliance parts out of the packaging and remove all packaging
materials and inserts.
Take the main body (13), put it into the base (14), and fixed by base fixed
screw (16)
Take the back grill (5), put it on the motor (6), and fixed by grill lock nut (4)
Take the blade (3), put it into the motor (6), and fixed by blade lock nut (2)
Take the front grill (1), put it to match the back grill (5). And fixed by fixed
screw (11) and fixed nut (10)
1.
2.
3.
4.
5.
There’s 3 speed to select.
1 - Low speed
2 - Mid speed
3 - High speed
0 - It’s the power offer button to stop the fan working
14

Product: TABLE FAN
Model: TZWZ05
Power: 45W
Voltage: 220V-240V~ 50Hz
OSCILLATION
CLEANING AND MAINTENANCE
1.
2.
3.
4.
5.
6.
1.
2.
Lift up the oscillation button, the fan flow in one angle at all.
Press down the oscillation button, the fan flow from left to right.
It can also select the fan from up and down, by adjust the fan flow angle.
Before cleaning the appliance always disconnect the power plug from the
receptacle.
The appliance, the power cord and the power plug should not be immersed in water or
other liquids when you are cleaning them. Clean them with a dry cloth.
If it is very dirty, the outside of the appliance can be wiped carefully with a moist cloth
and then dried carefully. Make sure that no moisture penetrates into the interior of the
appliance.
Do not use any harsh cleaners, steel brushes, scouring powder or other hard objects
to clean the appliance as these can cause scratches on the surfaces.
Clean the appliance regularly.
Never use solvents, benzene or oil-based cleaners as these can damage the housing.
Re-tighten visible screw connections on the appliance regularly in order to ensure that
the device is functioning properly.
15
54,56
33,70
1,62
0
53,85
2,74
Information requirements
F m³/min
P W
SV (m³/min)/W
Psb W
Lwa dB(A)
Maximum air flow
Fan power input
Service value
Standby power consumption
Fan sound power level
Maximum air velocity
Measuring standard of service value
Contact details for obtaining more information
C
Daniele Fontana
m/s
IEC 60879:1986 (corr.1992)
SPECIFICATION

Importato da Lange Distribution S.r.l.
Via Treviso, 35
20127, Milano
Tel: [phone]
Prodotto in Cina
DISPOSAL
Lange Distribution S.r.l. si riserva il diritto di apportare modifiche estetiche
e/o tecniche senza preavviso al fine di migliorare i propri prodotti.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
Used electric household devices
If you do not want to use your electrical appliance any longer, return it
free of charge to a recycling depot for used electric appliances.
Used electric devices do not belong in the household garbage (see symbol).
Further disposal instructions
Return the electrical appliance in such a condition that its later re-use or recycling is
not adversely affected. Batteries must be removed in advance and the destruction
of parts which contain fluids must be avoided.
Electrical appliances can contain harmful substances. Improper handling or
damage to the appliance can lead to health problems or water or ground
contamination, when the appliance is recycled later.
1.
2.
1.
2.
Lange Distribution S.r.l. reserves the right to introduce technical
and/or aesthetic changes to its products intended to improve performances.
Termozeta is an international trademark. Copyright © 1995. All rights reserved.
Lange Distribution S.r.l. -Via Treviso,35-20127 Milano-Italy
INFORMAZIONE AGLI UTENTI
ll simbolo del cassonetto barrato sull’apparecchiatura indica che il prodotto alla fine
della propria vita deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà,pertanto,conferire l’apparecchiatura giunta a fine vita agli idonei
centri di raccolta differenziata del rifiuti elettronici ed elettrotecnici,oppure
riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative previste della normativa vigente.
Ai sensi del deoreto legislativo 14 marzo 2014,n.49“Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche(RAAE)”.
1.
2.
3.
4.
16
