Termozeta AIRZETA TRICICLO User manual

AIRZETATRICICLO
MODELLO TZAZTR01

2
MANUALE D’ISTRUZIONI
Vi ringraziamo per la preferenza accordata avendo scelto un prodotto
TERMOZETA..
Vi preghiamo di leggere attentamente le informazioni contenute in questo
manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di
questo prodotto.
Il presente libretto è parte integrante dell’apparecchio e deve essere letto
attentamente prima dell’utilizzo perché fornisce importanti indicazioni
riguardanti la sicurezza di installazione, d’uso e di manutenzione.
Conservare con cura.
Cordialmente
Lange Distribution S.r.l.
AVVERTENZE GENERALI
1. Attenzione: Questo apparecchio può essere utilizzato da bambini dagli 8 anni
in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con
mancanza di esperienza o conoscenza se a loro è stata assicurata un' adeguata
sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza
dell'apparecchio e hanno compreso i pericoli correlati. I bambini non devono
giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non
devono essere effettuate da bambini a meno che non abbiano più di 8 anni e
siano sorvegliati.
2. Dopo aver tolto l'imballaggio, assicurarsi dell' integrità dell'apparecchio; in
caso di dubbio non utilizzarlo e rivolgersi a personale qualificato.
3. Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi
etc ) non devono essere lasciati alla portata di mano di bambini in quanto
potenziali fonti di pericolo; smaltirli secondo le norme vigenti.
4. Questo apparecchio dovrà essere utilizzato solo per l'uso domestico, come
ventilatore, secondo le modalità riportate nel presente manuale. Ogni altro uso
è da considerarsi improprio e pericoloso. Il costruttore non potrà essere
ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo o
irresponsabile e/o da riparazioni effettuate da personale non qualificato.
5. Non mettere oggetti pesanti sui cavi o fonti di calore vicino ad essi. I cavi
potrebbero danneggiarsi.

3
6. Questo prodotto è previsto per l'esclusivo uso domestico in ambienti interni.
Non utilizzare all'esterno. Evitare il contatto del prodotto con elementi
atmosferici.
7. Prima di procedere alla pulizia e manutenzione, disconnettere il prodotto
dall'alimentazione elettrica.
8. Non utilizzare nelle vicinanze dell'apparecchio nebulizzatori spray (per es.
insetticidi, spray per capelli,ecc. ) il cui utilizzo potrebbe creare danni
all'involucro.
9. Nel caso si verificassero situazioni anomale, spegnere immediatamente
l'apparecchio e contattare il rivenditore o il Servizio Assistenza.
10. Non utilizzare questo apparecchio collegato a programmatori, temporizzatori,
sistemi di comando a distanza separati, timer o qualsiasi altro dispositivo che
possa accenderlo automaticamente.
11. Non utilizzare prese di corrente volanti oppure cavi danneggiati.
12. Non lasciare il prodotto in funzione senza alcun controllo e supervisione.
13. Ricordarsi di staccare il prodotto dalla alimentazione elettrica quando non
viene utilizzato.
14. Quando si stacca la spina tenerla saldamente per evitare shock elettrico,
cortocircuito o incendio.
15. Non fissare interruttori di sicurezza con nastro adesivo, per pericolo di
incendio.
16. E' assolutamente vietato smontare o riparare l'apparecchio per pericolo di
shock elettrico; se necessario rivolgersi al rivenditore od ad un Centro
Assistenza.
17. Non usare l'apparecchio nelle vicinanze di una vasca da bagno. doccia,
piscina.
18. Non usare l'apparecchio vicino ad elementi e sostanze infiammabili.
19. Non inserire alcun oggetto nelle fessure dell'apparecchio.
20. Prima di collegare il prodotto alla rete elettrica accertarsi che la tensione sia
corretta secondo quanto riportato sulla targa dati elettrici del prodotto e che
l'impianto sia conforme alle norme vigenti.
21. Non toccare la connessione all'alimentazione con mani umide.
22. Non usare il prodotto per scopi diversi da quelli per cui è stato costruito. Non
fare un uso errato dell'apparecchio.
23. Se il cavo flessibile esterno di alimentazione è danneggiato, deve essere
sostituito da personale tecnico qualificato al fine di evitare incidenti.

4
24. Assicurarsi che il cavo di alimentazione non sia in contatto con superfici calde
o taglienti, e che non sia avvolto attorno al prodotti durante il
funzionamento.
25. Non utilizzare l’apparecchio con il cavo danneggiato.
26. Il montaggio deve essere effettuata secondo le istruzioni del costruttore. Un
errato montaggio può causare danni a persone, animali o cose, nei confronti
dei quali il costruttore non può essere considerato responsabile.
27. Non lasciare il ventilatore senza sorveglianza quando in uso.
28. Per evitare surriscaldamenti pericolosi si raccomanda di svolgere in tutta la
sua lunghezza il cavo di alimentazione.
29. Non lasciare l’apparecchio inutilmente inserito. Staccare la spina dalla rete di
alimentazione quando l’apparecchio non è utilizzato. Mantenere una adeguata
distanza da pareti, oggetti, ecc.
30. Non immergere mai l’apparecchio in acqua o in altri liquidi.
31. Non toccare l’apparecchio con mani e/o piedi bagnati o umidi. Non usare
l’apparecchio a piedi nudi.
32. Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole, etc.).
Non utilizzare all'esterno.
33. Mantenere una adeguata distanza da pareti, oggetti, ecc.
34. Non spostare il prodotto quando in funzione.
35. In generale è sconsigliabile l’uso di adattatori, prese multiple e/o prolunghe.
Qualora il loro uso si rendesse indispensabile è necessario utilizzare solamente
adattatori e prolunghe conformi alle vigenti norme di sicurezza
36. Non spostare l’apparecchio durante il funzionamento.
37. Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare,
smontare e prima di pulire l’apparecchio
38. Non tirare il cavo per spostare l’apparecchio.
39. Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la
spina dalla presa di corrente.
40. La presa di corrente deve essere facilmente accessibile in modo da poter
disinserire con facilità la spina
41. Posizionare l’apparecchio lontano da:
-Fonti di calore e fiamme libere
-Contenitori di liquidi in generale
-Tessuti o tende, o qualunque materiale che possano ostruire la griglia di
aspirazione;
42. La superficie di appoggio deve essere stabile, non in pendenza (in quanto
l’apparecchio potrebbe ribaltarsi) e liscia.

5

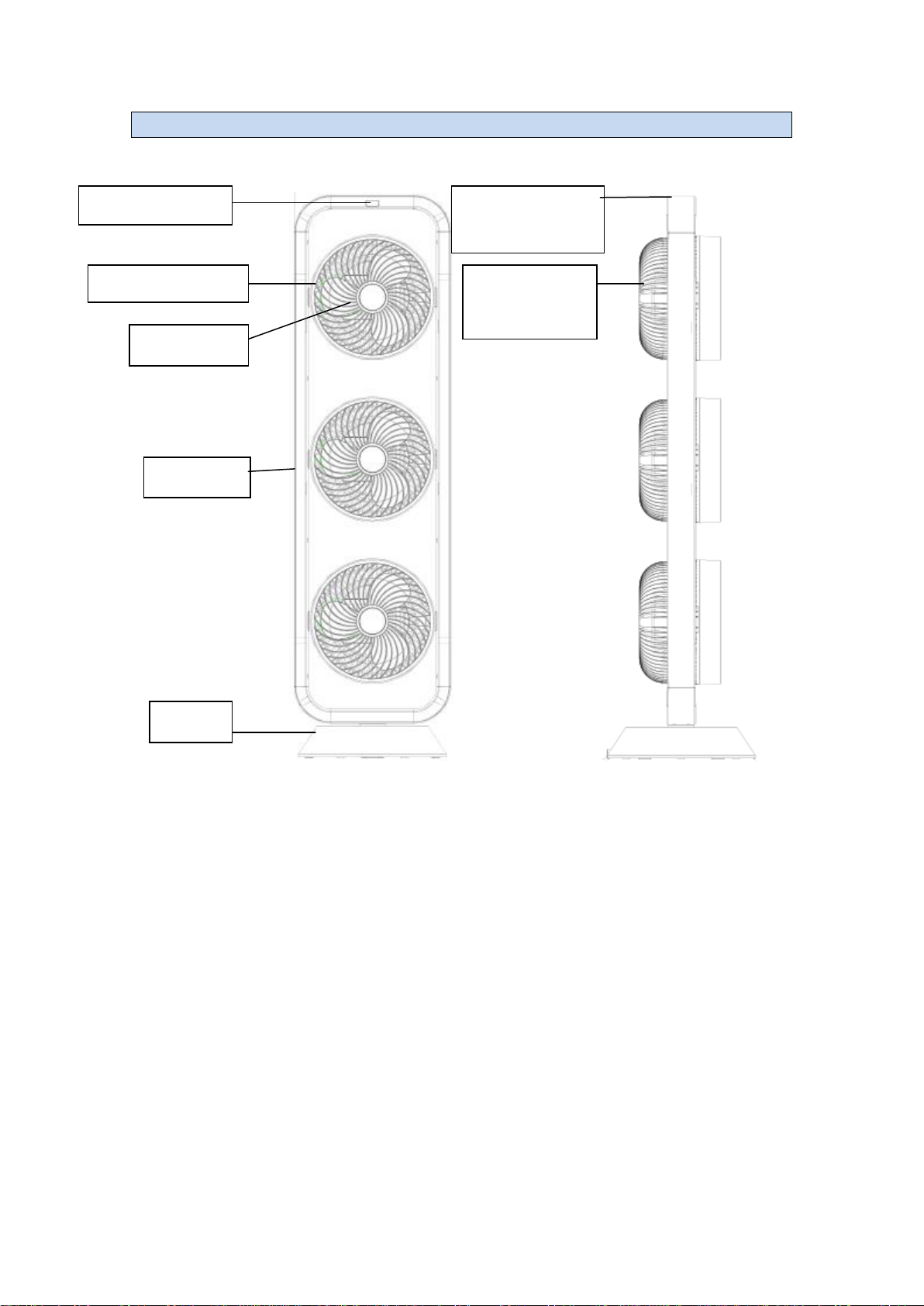

DESCRIZONE DELLE PARTI
Griglia frontale
Griglia
posteriore
Pannello di
controllo
Base
Pala
Ricevitore
Struttura

6

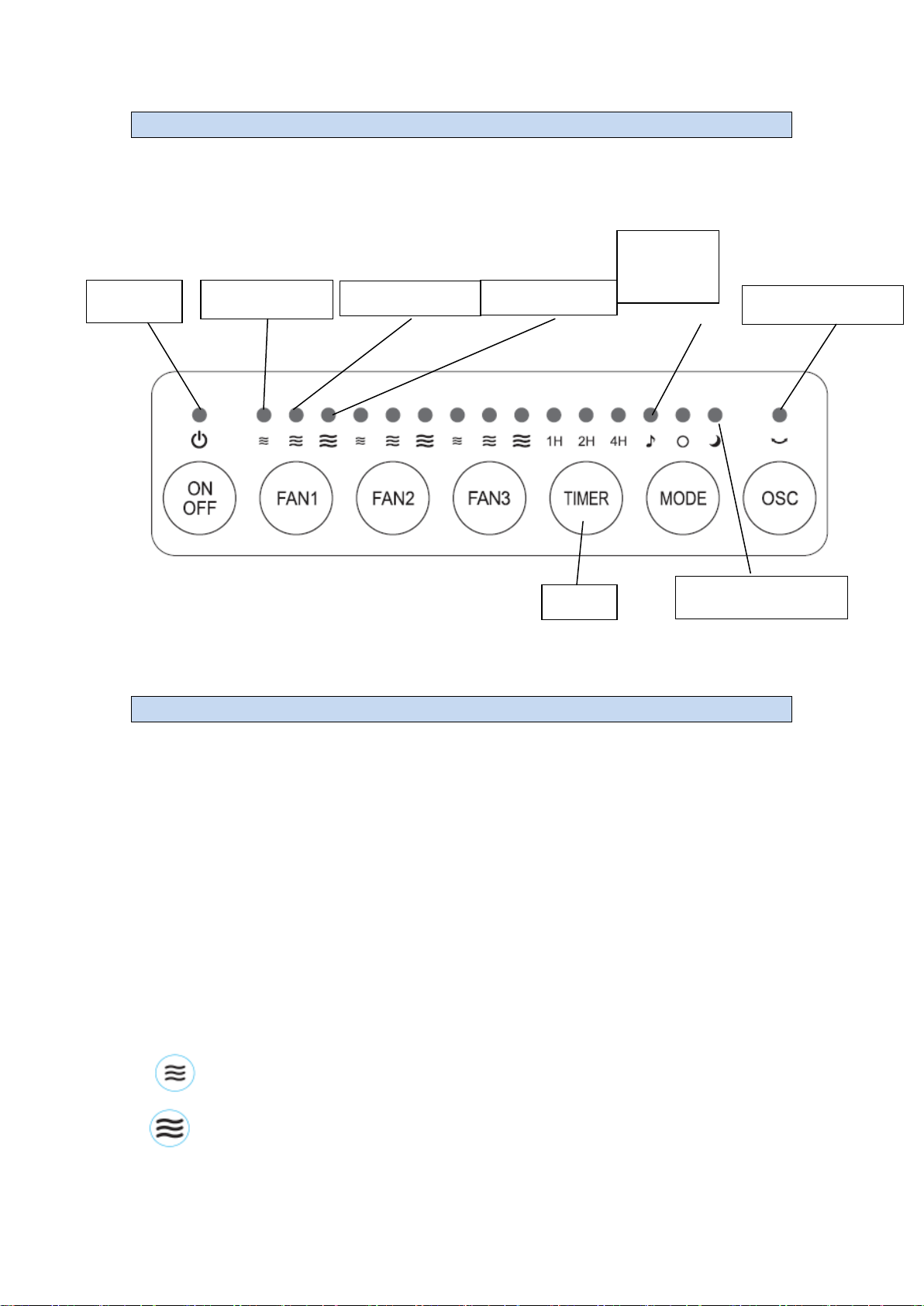

PANNELLO DI CONTROLLO
FUNZIONAMENTO
1. Prima di collegare il prodotto alla rete elettrica accertarsi che la tensione
siacorretta secondo quanto riportato sulla targa dati elettrici del prodotto e che
l'impianto sia conforme alle norme vigenti.
2. ON/OFF
Inserire la spina nella presa di corrente e selezionare il tasto “ON/OFF”
3. VELOCITA’
Il prodotto è munito di tre velocità: minima, media e massima.
Quando si seleziona una velocità l’indicatore corrispondente si illuminerà.
La velocità di ogni singolo gruppo ventola può essere determinata in modo
indipendente.
“ ” indica velocità minima.
“ ” indica velocità media.
Velocità Min.
Velocità Media
Velocità Max.
Modalità notturna
ON/OFF
Oscillazione
Timer
Modalità
naturale

7
“ ”indica velocità massima
4. TIMER
Tempo minimo selezionabile 1 ora, massimo 7 ore. Selezionando il tasto
corrispondente il tempo incrementa di un ora seguendo il ciclo seguente:
1h-2h-3h.........7h-0h-1h.......
In corrispondenza del tempo selezionato, l’indicatore si illumina.
Al termine del tempo selezionato, il ventilator ternina il funzionamento.
5. MODE
Selezionare questo tasto per determinare la modalità di funzionamento: Normale,
Naturale e Notturna.
L’indicatore a LED corripondente si illumina in corrispondenza alla modalità
selezionata :Naturale ( ), Notturna ( ). Normale (O)
Modalità naturale: la velocità di ventilazione cambierà automaticamente in un certo
intervallo di tempo al fine to simulare una brezza naturale.
Modalità notturna :la velocità di ventilazione cambierà in un certo intervallo di
tempo, in modo da assicurare il comfort notturno.
Modalità normale: La velocità di ventilazione sarò quella impostata e costante.
6. OSC
Selezionando il tasto “OSC” una volta, il ventilatore inizierà ad oscillare
automaticamente. Riselezionando il tasto la funzione si interromperà.
L’orientamento verticale di ogni singolo ventilatore può essere determinato
manualmente
7.Ricordarsi al termine del funzionamento , di disconnettere la spina dalla presa di
corrente,

8
PULIZIA E MANUTENZIONE
1.Prima di pulire il prodotto, assicurarsi che la spina di corrente sia scollegata dalla
presa.

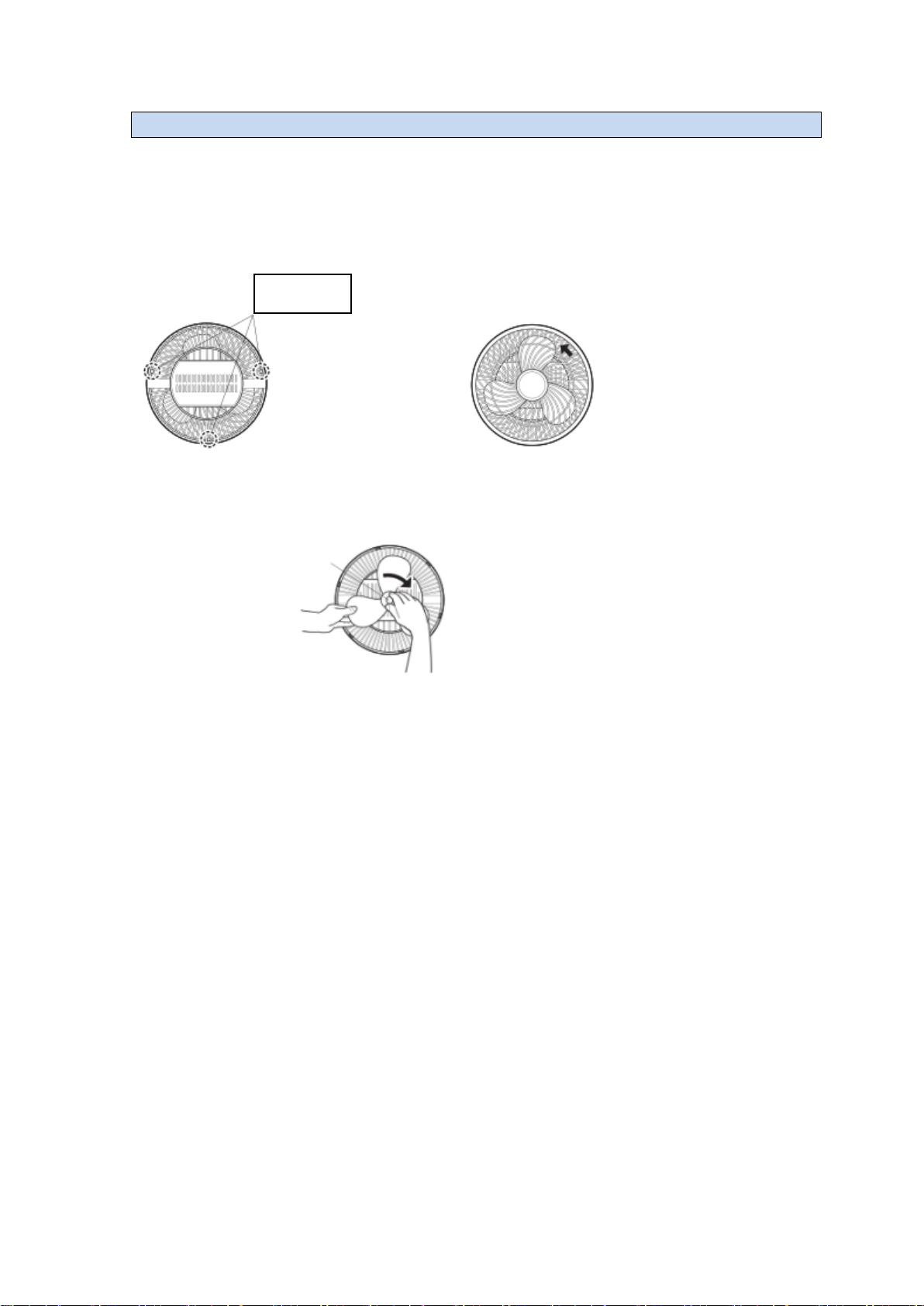

2.Svitare la tre viti poste sul retro della griglia posteriore, poi ruotare la griglia verso
sinistra ed estrarla. Fare riferimento alla figura seguente:
3.Ruotare la ghiera di fissaggio della ventola in senso orario ed estrare la ventola che
può essere a questo punto pulita.Vedere figira seguente.
4.Prima di riassemblare il gruppo ventola, assicurarsi che ogni parte sia asciutta.
5.Per la pulizia del corpo e della ventola utilizzare un panno morbido, leggermente
inumidito; non utilizzare prodotti abrasivi, corrosivi.o solventi.
6.Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso
dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la
spina dalla presa di corrente
7.E’ indispensabile mantenere le griglie aerazione del motore liberi da polvere e
lanugine
8.Per periodi lunghi di inutilizzo, è necessario riporre il ventilatore al riparo da
polvere e umidità; consigliamo di utilizzare l’imballo originale.
viti

9
SPECIFICHE TECNICHE
Modello
TZAZTR01
Tensione
220-240 V～
Frequenza
50-60Hz
Potenza nominale
105W
Dimensioni
275x260.9x991mm
Peso netto
6.5kg
Peso lordo
9.2kg
Informazioni Tecniche
Portata massima d’aria
F
18,34
m3 /min
Potenza assorbita del ventilatore
P
98,26
W
Valori di esercizio
SV
0,19
(m3 /min)/W
Consumo elettrico in modo attesa
Psb
-
W
Consumo elettrico in modo off
Poff
0,18
Livello di potenza sonora del ventilatore
Lwa
63,27
dB(A)
Velocità massima dell’aria
c
3,09
m/s
Consumo elettrico stagionale
Q
31,64
kWh/a
Norma di misura per il valore di esercizio
EN ISO 5801:2008
Referente per ulteriori informazioni
Daniele Fontana

10
AIRZETATRICICLO
MODEL: TZAZTR01

11
INSTRUCTION MANUAL
Please READ and RETAIN for future reference.
SAFETY WARNINGS
1. The appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capability or lack of experience and
knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.
2. After removing the packing materials, check the integrity of the appliance; if You
are unsure, do not use it and ask for professional help. The packing materials (
plastic bags, polystyrene foams, nails, etc) must be kept out the reach of children
because they are potential source of danger.
3. This appliance is intended for home use only, and it is suitable for domestic
ventilation according to the methods shown in this manual. Any other use in
considered inappropriate and therefore dangerous. The manufacturer cannot be
held responsible for eventual damages caused by inappropriate, improper or
irresponsible use and/or for repairs made to the product by unauthorised personnel.
4. Don't connect the fan to the power supply until the fan is fully assembled.
5. Before connecting the appliance check the electrical data shown in the rating label,
correspond to the main supply electrical data.
6. Unplug the fan before any adjustment or cleaning procedures.
7. Never operate the fan if it has damaged or worn parts. It should be returned to
the manufacturer ,its Service Agent or similar qualified person for repair.
8. Always use on a stable level surface.
9. Never immerse the product in water or other liquids.
10. Don't put any heavy object on power cable. Keep the cable far from heat source.
The cable could be damaged.
11. Do not spray anything inside the fan.
12. Do not use the fan near flammable materials or substances.
13. To reduce the risk of electric shock ,do not remove any screw from the product.
14. Do not insert fingers or other objects through the guards fan.
15. Do not children use or operate the fan.
16. If power cord is damaged, the appliance must not be used. It must be returned to
the manufacturer, its Service agent or similar qualified person in order to anoid
hazard.

12
17. Children should be supervised to ensure that they do not play with the appliance.
18. Do not pull the mains cable or the appliance itself when disconnecting the plug
from the socket.
19. Do not let cord hang over edge of table, or touch hot surface.
20. Be sure that every part of the fan is correctly assembled following the instructions
given in this manual. Incorrect assembly can be dangerous and be source of hazards
for persons, animals and object. The supplier cannot be considered responsible is case
in incorrect assembly of the product.
21. Never use the product for purposes different . This appliance is for Household use
only.
22. Don't leave the product unattended when it is operating.
23. To avoid overheating, it is recommended to fully unwrap the power cable when the
product is operating.
24. Do not use the appliance after a possible irregular working. In this case, switch it off
and do not break it open
25. ·Unplug the appliance when not in use, before assembly or disassembly, and before
cleaning the product.
26. Position the product to a reasonable distance from walls, doors, windows or any
object that could cause an un-proper operation.
27. Do not touch the appliance with wet hands or feet or bare food.
28. Do not expose the appliance to atmospheric agents such as rain, wind, snow, hail. Do
not use outdoor.
29. Do not move the appliance when it is operating.
30. Don't unplug the product pulling the power cable or the product itself.
31. Don't pull the power cable to move the product.
32. Don't position the product just near the power outlet.
33. In general, the use adaptors multiple plugs and/or extensions is not recommended; if
they are necessary, use only simple or multiple adaptors and extensions in
accordance with the applicable Safety Standards
34. Always unplug the appliance before mounting, dismounting, cleaning or adjusting any
part of the product .
35. Never pull the power cable or the product itself to unplug the product from the socket.
36. Do not place the appliance near an open flame, cookers or any other heating
appliance.
37. Keep the fan far away from curtains, or materials that could obstruct the air intake
grille
38. Make sure that the power cable is not touching rough, hot or moving surfaces and not
twisted or :-wrapped around the appliance.

13
39. Do not use the appliance with a timer or a programmer or with a system that can
switch on the appliance automatically, to avoid risk of fire, since a fire risk exists if
the heater is covered or positioned incorrectly.
40. Do not leave the device exposed to the weather (sun, rain, etc.).
41. The power socket must be easy to reach so the plug can be removed quickly in
case of emergency.
42. Position the appliance on a horizontal, flat surface or table; do not stand on a
inclined plane (the appliance could fall down).
PART DESCRIPTION
Front cover
Back cover
Control panel
Base
Fan blade
Remote Receiver
Body

14
CONTROL PANEL
FAN OPERATION
1. Check the household voltage to ensure it matches the appliance's rated specification.
Be sure to plug into a 220-240V~, 50-60Hz outlet.
2. ON/OFF
Put in the plug,then press the “ON/OFF”.
3. SPEED:
Product has 3 speed: low-mid-high.
When you chose one speed, the indicator light on.
“ ”mean low speed.
“ ”mean mid speed.
“ ”mean high speed.
4. TIMER
Min 1 hour, max 7 hours, press one time, add one hour:
1H-2H-3H.........7H-0H-1H.......
Low speed
Mid speed
High spped
Sleeping mode
ON/OFF
OSC
Timer
Nature Mode

15
on 7 hours. At the same time,the indicator light on.
5.Mode:Press this key to set the fan mode: Normal, Natural and Sleep. The LED
indicator will change accordingly, Natural ( ), Sleep ( ). Normal (O)
Natural Mode: Fan speed will fluctuate automatically in a set time interval to
simulate natural wind.
Sleep Mode: Fan speed will fluctuate automatically in a set time interval to provide a
comfort sleeping environment.
Normal Mode: The fan will work as set speed.
6. OSC:
Press the “OSC” one time, the product will oscillate left and right by automatic, and
press again, stop oscillation. Meanwhile, you can adjust the up and down degree by
manual. Please know the three fan can be controlled independently.
7.If you don’t use fan for a long time, please pull out the plug.

16
CLEANING AND MAINTENANCE
1.Before you clean the fan, please ensure the power plug had be pulled out.
2.Please take the three screws out which are on the back cover at first, then twist the
front cover to the left and take it out.
3.Twist the fan blade screw to the right and take the fan blade out, then you can clean
the fan blade.
4. Before install the fan ,pls insure that all the parts art in dry.
5. Clean the body with soft, slightly damp, cloth; do not use abrasive or corrosive
products.
6. Do not immerse any part of the fan in water or other liquid: if this should happen,
do not put your hand in the liquid, but first remove the plug from the socket.
Carefully dry the appliance and make sure that all the electrical parts are dry: in the
case of doubt, ask for professionally qualified help.
7. It is essential that the motor's air holes be kept from dust and lin
8. If the fan will not be used for long periods, it must be protected from dust and
humidity; we recommend storing it in its original packaging
screw

17
TECHNICAL SPECIFICATIONS
Model
TZAZTR01
Rated voltage
220-240 V～
Rated frequency
50-60Hz
Rated power
105W
Product size
275x260.9x991mm
N.W.
6.5kg
G.W.
9.2kg
Informations requirement for Confort Fans
Maximum fan flow rate
F
18,34
m3 /min
Fan power input
P
98,26
W
Service value
SV
0.19
(m3 /min)/W
Standby power consumption
Psb
-
W
Off power consumption
Poff
0,18
Fan sound power level
Lwa
63,27
dB(A)
Maximum air velocity
c
3,09
m/s
Seasonal electricicty consuption
Q
31,64
kWh/a
Measurement standard for service value
EN ISO 5801:2008
Contact for further informations
Daniele Fontana

18

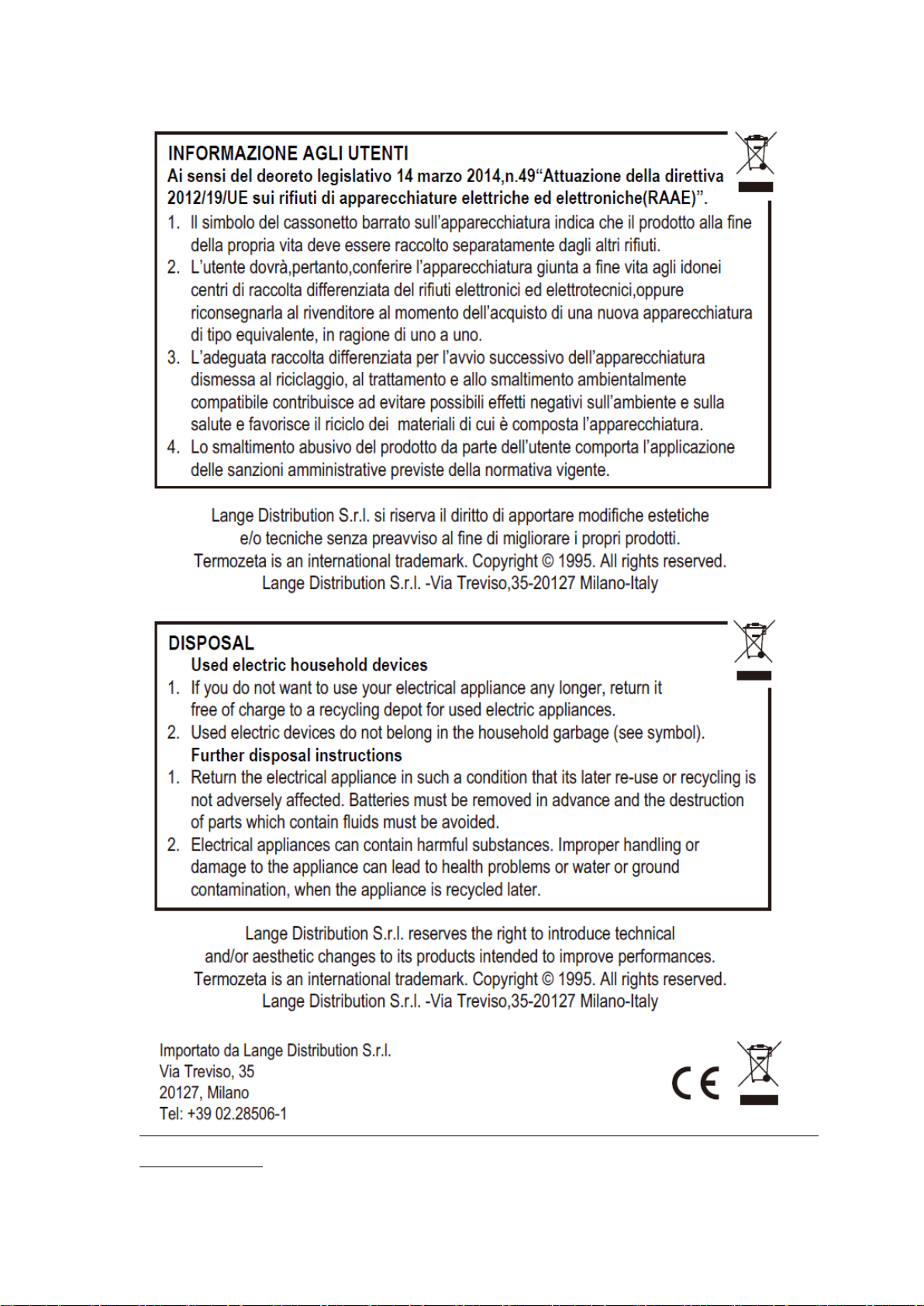

Prodotto in Cina

19
