SUPER SILENT UDTRÆK
MONTERINGSVEJLEDNING

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
3
INDHOLDSFORTEGNELSE
INDHOLDSFORTEGNELSE
Dansk
Norsk
Svenska
Suomi
Español
English
4
10
16
22
28
34

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
4
DANSK » INDHOLD
INDHOLD
Generel advarsel
Med i kassen følger
Skitsetegning
Montering
Elinstallation
5
6
6
7
9

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
5
• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den
benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overens-
stemmelse med anvisningerne fra Thermex Scandinavia A/S
(Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået
som følge af forkert installation, montering, brug eller forkerte
indstillinger.
FØR MONTERING/IBRUGTAGNING
• Kontrollér emhætten for transportskader, fejl og mangler straks
ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transport-
firma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter mod-
tagelsen, og senest inden montering/ibrugtagning.
MONTERING
• Emhætten er beregnet til drift ved 230 Volt ±10% ~ 50 HZ i hen-
hold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er
der jordtilslutning på stikproppen, SKAL emhætten forbindes til
jord.
• For modeller med ekstern motor gælder det, at der IKKE må an-
vendes fælles nul ved installation af emhætte og motor, da dette
vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det
sikres, at motoren er brugbar sammen med den valgte emhætte.
Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til af-
træk fra apparater, der anvender gas eller andre brændbare mate-
rialer, men skal have et separat aftræk.
• Den nationale lovgivning vedrørende udledning af luften skal over-
holdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af
aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for
at få størst mulig eekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for
at få størst mulig eekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret
aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyd-
dæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt ud-
strakt for at minimere luftmodstanden og derved opnå maksimal
sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug
rawlplugs og skruer der passer til det materiale emhætten skal
monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges,
kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til under-
siden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter
anbefaler Thermex, at afstanden mellem kogeplade og emhætte
er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og
emhætte i vejledningen til kogepladen. Hvis denne vejledning an-
giver en større afstand, end den af Thermex anbefalede, SKAL
forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden
mellem kogeplade og emhætte ikke overstiger 3 meter.
DANSK » GENEREL ADVARSEL
GENEREL ADVARSEL

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
6
DANSK »MED I KASSEN FØLGER
MED I KASSEN FØLGER
• 1 emhætte
• 1 reduktion
• 1 overgangsstykke
• 2 beslag
• 4 skruer til montering af beslag
• 4 propper
• 2 rawlplugs
• 2 skruer til montering af emhætte
• 1 betjeningsvejledning
• 1 monteringvejledning

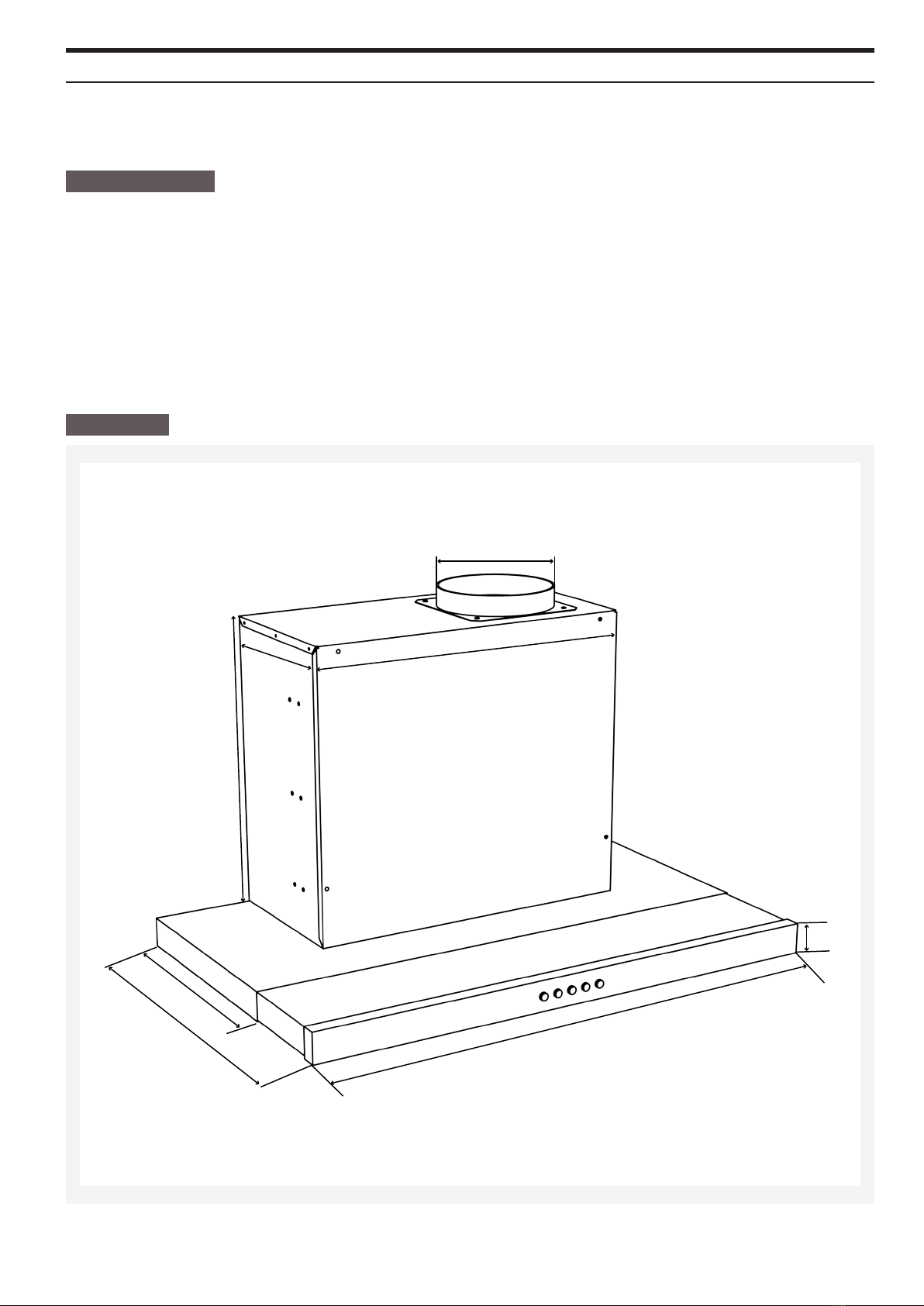

SKITSETEGNING
385
195
40
430
500 - 600
450
285
Ø150

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
7
DANSK »MONTERING
MONTERING
Der findes forskellige modeller af Super Silent Udtræk er designet til montering i et overskab eller på væggen med de medfølgende beslag. Super Silent
Udtræk kan leveres både med intern og til ekstern motor. og kan ligeledes anvendes både med aftræk til det fri eller til recirkulation.
Følg anvisningerne, som passer til den model og type af montering du har valgt.

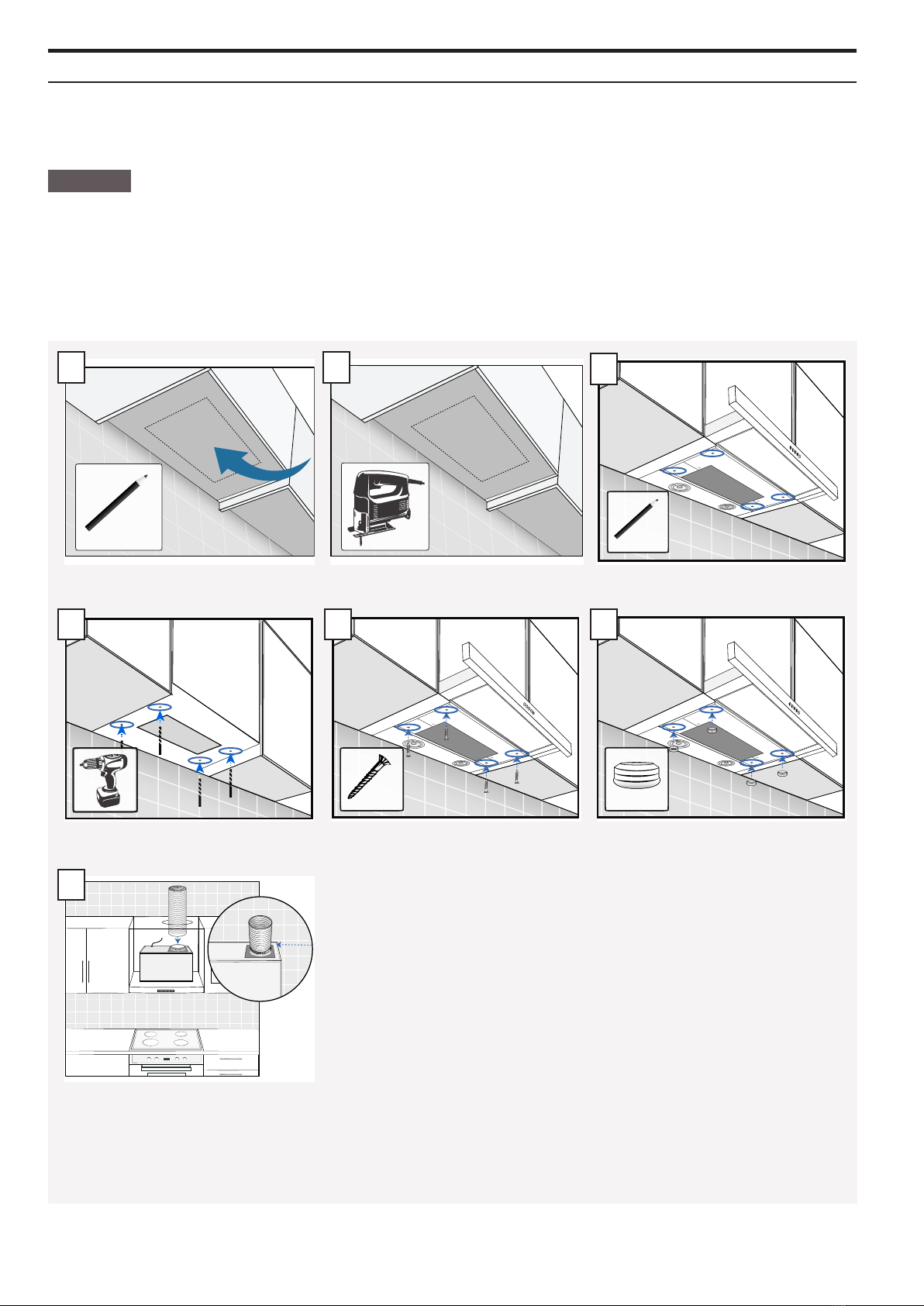

MONTERING I OVERSKAB
Emhætten kan monteres under bunden af et overskab, dette gøres i følgende trin:
Mål ud til motorkassen på skabets bund. Skær hul til emhættens motorkasse i skabets
bund.
Marker placeringen af de fire skruehuller i
skabets bund.
Forbor de fire huller i skabets bund. Monter emhætten i skabet med de fire med-
følgende skruer.
Monter propperne i de fire skruehuller i em-
hætten.
Monter aftrækket på emhætten. Vær op-
mærksom på, at kontraspjældet kan åbne og
lukke frit.
BEMÆRK: Anvendes emhætten til recirkulati-
on, er det vigtigt at lede luften ud af skabet.
x4
1 2
x4
3
4
x4
5
x4
7
6

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
8
DANSK »MONTERING
MONTERING PÅ VÆG
Emhætten kan monteres på væggen med de medfølgende beslag. Dette gøres i følgende trin:
Monter beslagene på motorkassen af emhæt-
ten. Dette gøres med de fire medfølgende
skruer.
2
Monter afstandsstykket på emhætten, for at
lukke hullet mellem emhætten og væggen.
BEMÆRK: Afstandsstykket kan vendes på to
måder, i forhold til hvor lang afstanden til væg-
gen er.
1
Mål ud og marker placeringen af hullerne til
montering af emhætten.
Forbor hullerne, og monter rawlplugs der er be-
regnede til det materiale de monteres i.
4
Monter emhætten på væggen med de to med-
følgende skruer.
5
Monter propperne i de fire skruehuller i em-
hætten.
Monter aftrækket på emhætten. Vær op-
mærksom på, at kontraspjældet kan åbne og
lukke frit.
BEMÆRK: Dette gælder kun, hvis der ønskes
aftræk til det fri.
7
x4
x2
x2
3
x2 x4
6

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
9
DANSK »ELINSTALLATION
ELINSTALLATION
INTERN MOTOR
En emhætte med intern motor tilsluttes elnettet med det monterede Schuko-stik.
BEMÆRK: Emhætten skal være tilsluttet jord.
EKSTERN MOTOR
Ved installation af en emhætte med ekstern motor er det vigtigt, at der IKKE anvendes fælles nul ved installation af emhætte og motor, da dette vil
påvirke styringen.
BEMÆRK: Emhætten og motor skal være tilsluttet jord.

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
10
NORSK » INNHOLD
INNHOLD
Generell advarsel
Innholdet i esken
Skissetegning
Montering
Elinstallasjon
11
12
12
13
15

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
11
• Kjøkkenviften er utviklet og produsert i henhold til DS/EN 60335-1.
• Denne viften er kun beregnet på bruk i private hjem. Hvis den bru-
kes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en fagutdannet tekniker i overens-
stemmelse med anvisningene fra Thermex Scandinavia A/S (Ther-
mex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader som er oppstått
som følge av feil installasjon, montering, bruk eller innstillinger.
FØR MONTERING/BRUK
• Kontroller kjøkkenviften for transportskader, feil og mangler når du
mottar den.
• Transportskader rapporteres umiddelbart ved mottak til transport-
firmaet og Thermex.
• Feil og mangler skal rapporteres til Thermex innen 8 dager etter
mottak, og senest før montering/bruk.
MONTERING
• Kjøkkenviften er beregnet til bruk med 230 Volt ± 10 % ~ 50 HZ i
henhold til EN 50160.
• Viften må kobles til med det påmonterte støpselet. MERK: Hvis
støpselet er jordet MÅ kjøkkenviften kobles til jord.
• For modeller med ekstern motor må det IKKE må brukes felles null
ved installasjon av kjøkkenviften og motoren fordi dette påvirker
styringen.
• Ved bruk av en ekstern motor fra en annen leverandør MÅ det sikres
at motoren kan brukes sammen med den valgte kjøkkenviften. I
motsatt fall vil reklamasjonsretten bortfalle.
• Strømmen må ikke kobles til før kjøkkenviften er ferdig montert.
• Luften må ikke ledes fra kjøkkenviften til rør som brukes til avtrekk
fra apparater som går på gass eller annet brennbart materiale, men
skal ha et separat avtrekk.
• Nasjonal lovgivning for avtrekk skal overholdes.
• Bruk alltid den opprinnelige avtrekksdimensjonen. Ved en reduksjon
av størrelsen på avtrekkskanalen reduseres kapasiteten og lydnivå-
et økes.
• Avtrekkskanalen fra kjøkkenviften ut til friluft bør være kortest mu-
lig, for å få størst mulig eekt av viften.
• Antall bøyninger på avtrekkskanalen bør minimeres mest mulig for
å få størst mulig eekt av kjøkkenviften.
• Thermex anbefaler alltid bruk av en lyd- og kondensisolert av-
trekksslange ved gjennomføring i uoppvarmede rom.
• Thermex anbefaler at det brukes en lyddemper ved bruk av en flek-
sible slange for å redusere støynivået.
• Ved bruk av en fleksibel slange, må det alltid kontrolleres at denne
er trukket helt ut. Dette er viktig for å minimalisere luftmotstan-
den, og dermed oppnå maksimal sugeevne.
• Forskjellige materialer krever ulike ekspansjonsplugger og skruer.
Bruk ekspansjonsplugger og skruer som er egnet for materialet
kjøkkenviften skal monteres i.
• Dersom instruksjonene for montering av skruer og beslag ikke føl-
ges, kan dette medføre fare for elektrisk støt.
• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersi-
den av kjøkkenviften, SKAL være 65 cm i henhold til EN 60335-2-31.
• For skapintegrerte, fritthengende og veggmonterte kjøkkenvifter
anbefaler Thermex at avstanden mellom komfyr og vifte er mellom
50 cm og 70 cm for å sikre en optimal sugeevne.
• Kontroller alltid minsteavstanden mellom komfyr og vifte som an-
gitt i komfyrens bruksanvisning. Hvis bruksanvisningen angir en
større avstand enn den som anbefales av Thermex, SKAL komfy-
rens forskrifter følges.
• For takintegrerte modeller anbefaler Thermex at avstanden mellom
komfyr og vifte ikke overstiger 3 meter.
NORSK » GENERELL ADVARSEL
GENERELL ADVARSEL

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
12
NORSK »INNHOLDET I ESKEN
INNHOLDET I ESKEN
• 1 kjøkkenvifte
• 1 reduksjon
• 1 overgangsstykke
• 2 beslag
• 4 stk. skruer til montering av braketter
• 4 propper
• 2 ekspansjonsplugger
• 2 stk. skruer til montering av viften
• 1 bruksanvisning
• 1 monteringsanvisning

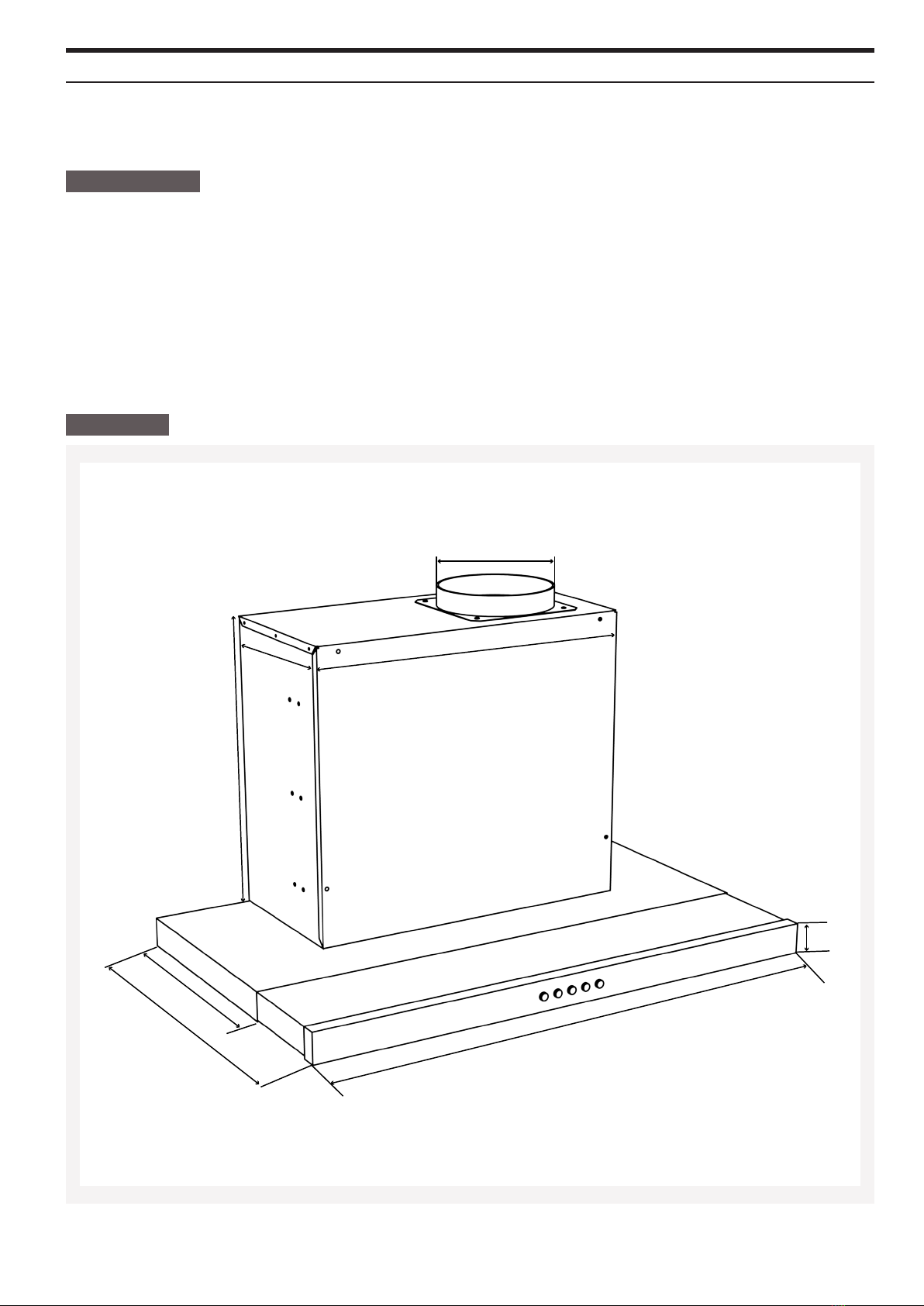

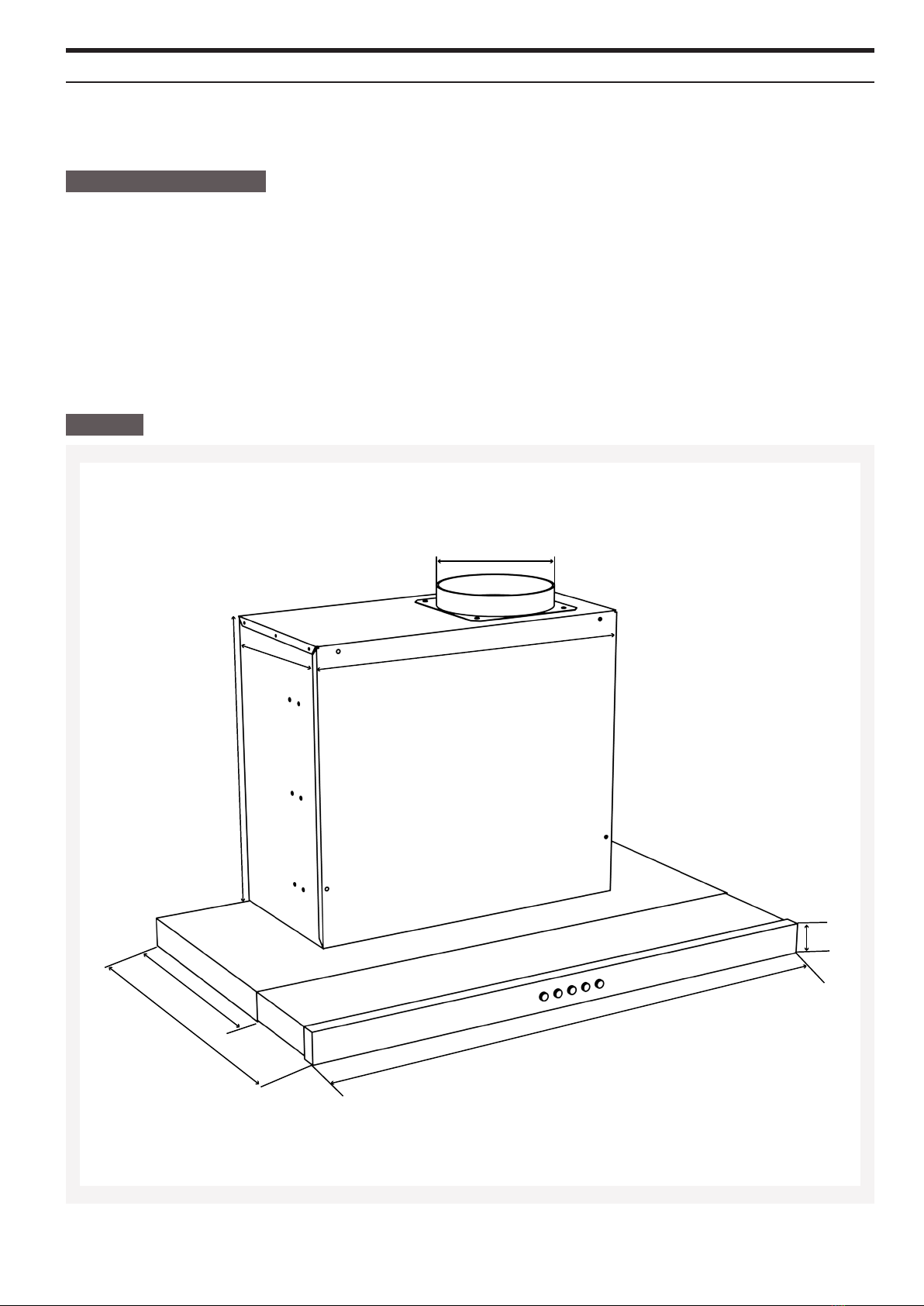

SKISSETEGNING
385
195
40
430
500 - 600
450
285
Ø150

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
13
NORSK »MONTERING
MONTERING
Det finnes forskjellige modeller av Super Silent Uttrekk som er designet for montering i et overskap eller på en vegg med de medfølgende beslagene.
Super Silent Uttrekk kan leveres både med intern og til ekstern motor, og kan brukes både med avtrekk til det fri eller resirkulering.
Følg anvisningene som gjelder for den modellen og monteringsformen som er valgt.
MONTERING I OVERSKAP
Viften kan monteres under bunnen av et overskap. Dette gjøres som følger:
Mål opp for motorkassen i skapets bunn. Skjær et hull til viftens motorkasse i skapets
bunn.
Marker plasseringen av de fire skruehullene i
skapets bunn.
Forbor de fire hullene i skapets bunn. Monter viften i skapet med de fire medfølgen-
de skruene.
Sett proppene i de fire skruehullene på viften.
Monter avtrekket til viften. Påse at kontra-
spjeldet kan åpnes og lukkes uten hindringer.
MERK: Hvis viften brukes til resirkulasjon, er
det viktig å lede luften ut av skapet.
x4
1 2
x4
3
4
x4
5
x4
7
6

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
14
NORSK »MONTERING
MONTERING PÅ VEGG
Viften kan monteres på veggen med de medfølgende beslagene. Dette gjøres på følgende måte:
Monter beslagene på viftens motorkasse. Det-
te gjøres med de fire medfølgende skruene.
2
Monter avstandsstykket på viften, for å lukke
hullet mellom viften og veggen.
MERK: Avstandsstykket kan snus på to måter,
i forhold til hvor lang avstand det er til veggen.
1
Mål opp og marker plasseringen av hullene til
montering av viften.
Forbor hullene og monter ekspansjonsplugger
som er egnet til materialet de skal monteres i.
4
Monter viften på veggen med de to medføl-
gende skruene.
5
Sett proppene i de fire skruehullene på viften.
Monter avtrekket til viften. Påse at kontra-
spjeldet kan åpnes og lukkes uten hindringer.
MERK: Dette gjelder kun hvis man ønsker av-
trekk til friluft.
7
x4
x2
x2
3
x2 x4
6

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
15
NORSK »ELINSTALLASJON
ELINSTALLASJON
INTERN MOTOR
En vifte som har intern motor kobles til det elektriske nettverket via en stikkontakt.
MERK: Viften må være jordet.
EKSTERN MOTOR
Ved installasjon av en kjøkkenvifte med ekstern motor er det viktig at det IKKE benyttes felles null ved installasjon av vifte og motor, da dette vil på-
virke kontrollen.
MERK: Kjøkkenvifte og motor må være koblet til jord.

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
16
SVENSKA » INNEHÅLL
INNEHÅLL
Allmän varning
Förpackningen innehåller
Måttskiss
Montering
Elinstallation
17
18
18
19
21

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
17
• Fläktkåpan har utvecklats och producerats i enlighet med DS/EN
60335-1.
• Denna fläktkåpa är endast avsedd för privat bruk, om den används
för andra syften bortfaller reklamationsrätten.
• All installation ska utföras av en utbildad tekniker i överensstäm-
melse med anvisningarna från Thermex Scandinavia A/S (Thermex)
och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av
felaktig installation, montering, användning eller felaktiga inställ-
ningar.
FÖRE MONTERING/DRIFTSÄTTNING
• Kontrollera fläktkåpan beträande transportskador, fel och brister
direkt vid mottagandet.
• Transportskador ska anmälas direkt vid mottagandet till transport-
firman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottag-
andet och senast innan montering/drifttagning.
MONTERING
• Fläktkåpan är avsedd för drift vid 230 Volt ±10 % ~ 50 HZ i enlighet
med EN 50160
• Anslut fläktkåpan med den påmonterade stickkontakten. OBSER-
VERA: Om stickkontakten har jordanslutning ska fläktkåpan anslu-
tas till jord.
• För modeller med extern motor är det viktigt att man INTE använ-
der gemensam nolla vid installation av fläktkåpa och motor, efter-
som detta påverkar styrningen av fläktmotorn.
• Vid användning av extern motor från annan leverantör SKA det sä-
kerställas att motorn fungerar tillsammans med den valda fläktkå-
pan. Annars bortfaller reklamationsrätten för fläktkåpan.
• Anslut inte ström till fläktkåpan förrän monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för
utsug från apparater, som använder gas eller andra brännbara ma-
terial – det måste finnas ett separat utsug.
• Respektera alltid nationella lagar om evakuering av luft.
• Använd alltid den ursprungliga utsugsdimensionen. Om en mindre
utsugsdimension används försämras eekten och ljudnivån ökar.
• Utsuget från fläktkåpan och ut i det fria bör vara så kort som möj-
ligt för att få största möjliga eekt ur fläktkåpan.
• Antalet böjar på utsuget bör minimeras så långt det är möjligt för
att fläktkåpan ska få högsta möjliga eekt.
• Thermex rekommenderar att du alltid använder ljud- och konden-
sisolerad utsugsslang vid genomföring i icke uppvärmda rum.
• Thermex rekommenderar att det vid användning av flexslangar an-
vänds en ljuddämpare för att minimera ljudnivån.
• Vid användning av flexslang ska du alltid säkerställa att denna är
fullständigt utsträckt för att minimera luftmotståndet och därmed
uppnå maximal sugförmåga.
• Olika material kräver lika typer av väggpluggar och skruvar. Använd
pluggar och skruvar som passar materialet där fläktkåpan ska mon-
teras.
• Om du inte följer monteringsanvisningarna för skruvar och beslag
finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans un-
dersida MÅSTE vara 65cm enligt SS-EN 60335-2-31.
• För skåpsmonterade, frihängande och väggmonterade fläktkåpor
rekommenderar Thermex att avståndet mellan spishäll och fläktkå-
pa är mellan 50 cm och 70 cm för att säkerställa maximal sugför-
måga.
• Kontrollera alltid det angivna minimiavståndet mellan spishäll och
fläktkåpa i spisens användarmanual. Om denna manual anger ett
större avstånd än det som Thermex rekommenderar SKA föreskrif-
terna för spisen följas.
• För takmonterade modeller rekommenderar Thermex att avståndet
mellan spishäll och fläktkåpa inte överstiger 3 meter.
SVENSKA » ALLMÄN VARNING
ALLMÄN VARNING

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
18
SVENSKA »FÖRPACKNINGEN INNEHÅLLER
FÖRPACKNINGEN INNEHÅLLER
• 1 fläktkåpa
• 1 reduktion
• 1 övergångsstycke
• 2 beslag
• 4 skruvar för montering av beslag
• 4 plastproppar
• 2 väggpluggar
• 2 skruvar för montering av fläktkåpa
• 1 bruksanvisning
• 1 monteringsanvisning
MÅTTSKISS
385
195
40
430
500 - 600
450
285
Ø150

M 520191251230102017 THERMEX SUPER SILENT UDTRÆK
19
SVENSKA »MONTERING
MONTERING
Det finns olika modeller av Super Silent utsug, för montering i överskåp eller på väggen med medföljande beslag. Super Silent utsug kan fås med intern
och extern motor, och kan även användas med luftutsug till utomhusluft eller med recirkulation.
Följ anvisningarna för den typ av utsug och montering som du har valt.
MONTERING I ÖVERSKÅP
Fläktkåpan kan monteras under botten på ett överskåp enligt följande steg:
Mät upp måtten för motorlådan på skåpets
botten.
Skär till hål för fläktkåpans motorlåda i
skåpets botten.
Märk ut de fyra skruvhålens plats i skåpets
botten.
Förborra de fyra hålen i skåpets botten. Montera fläktkåpan i skåpet med de fyra med-
följande skruvarna.
Montera propparna i de fyra skruvhålen i fläkt-
kåpan.
Montera slangen/kanalen på fläktkåpan. Var
uppmärksam på att kallrasskyddet kan öpp-
nas och stängas fritt.
OBSERVERA: Om fläktkåpan används för recir-
kulation är det viktigt att luften leds ut ur skå-
pet.
x4
1 2
x4
3
4
x4
5
x4
7
6

THERMEX SUPER SILENT UDTRÆK M 520191251230102017
20
SVENSKA »MONTERING
MONTERING PÅ VÄGG
Fläktkåpan kan monteras på väggen med medföljande beslag. Detta ska göras i följande steg:
Montera beslagen på fläktkåpans motorlåda.
Använd de fyra medföljande skruvarna.
2
Montera distansstycket på fläktkåpan för att
plugga igen hålet mellan fläktkåpan och väg-
gen.
OBSERVERA: Distansstycket kan vändas på
två sätt beroende på avståndet till väggen.
1
Mät upp och markera hålen för montering av
fläktkåpan.
Förborra hålen och montera plugg som är av-
sedda för det aktuella materialet.
4
Montera fläktkåpan på väggen med de två
medföljande skruvarna.
5
Montera propparna i de fyra skruvhålen i fläkt-
kåpan.
Montera slangen/kanalen på fläktkåpan. Var
uppmärksam på att kallrasskyddet kan öpp-
nas och stängas fritt.
OBSERVERA: Detta gäller bara vid evakuering
av luften.
7
x4
x2
x2
3
x2 x4
6
