DK: Generel Info

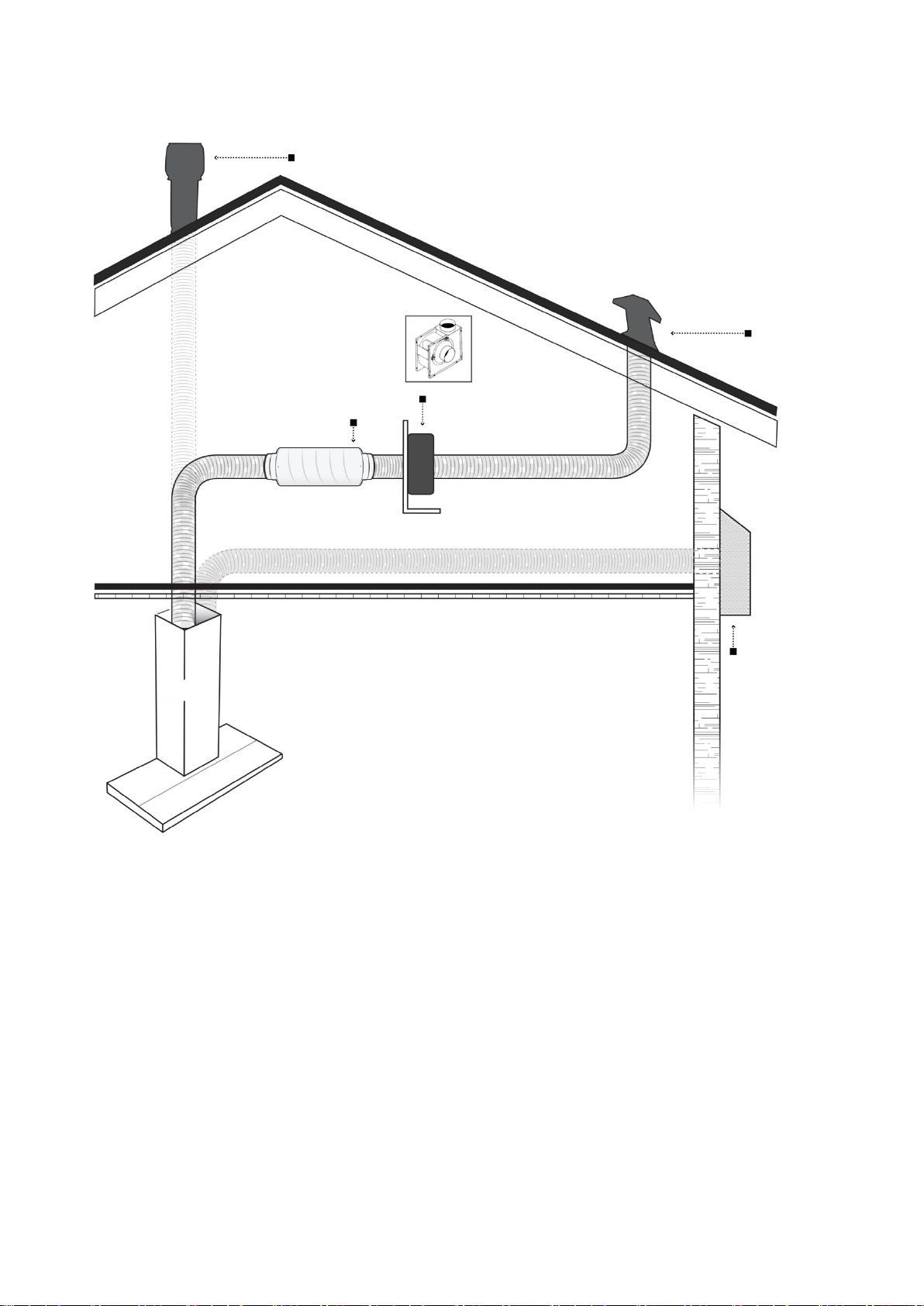

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.
Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.
I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.
Dette medfører mindre ydeevne og højere lydniveau.
Det anbefales derfor altid at benytte den oprindelige aftræksdimension.
Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne,
samt minimalt lydniveau.
Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

Sikkerhedsinstruktioner
-Lad ikke børn betjene emfanget
-Dette emfang bør kun anvendes I almen husholdning. Bør ikke anvendes if. med
udendørs madlavning, barbecue eller kommerciel køkkenbrug.
-Skal installeres af kvalificeret tekniker.
-Emhætten og filteret bør rengøres jævnligt for at sikre optimal drift.
-Afbryd strømmen før rengøring.
-Rengør emhætten efter manualens anvisninger, og brug den ikke nær åben ild.
-Benyt altid kvalificerede serviceteknikere i tilfælde af fejl eller driftsforstyrrelser
-Leverandøren frasiger sig alt ansvar for skader på personer eller materiel, der matte opstå
som følge af ikke at have efterkommet de I manulaen foreskrevne retningslinjer.
4

INSTALLATION

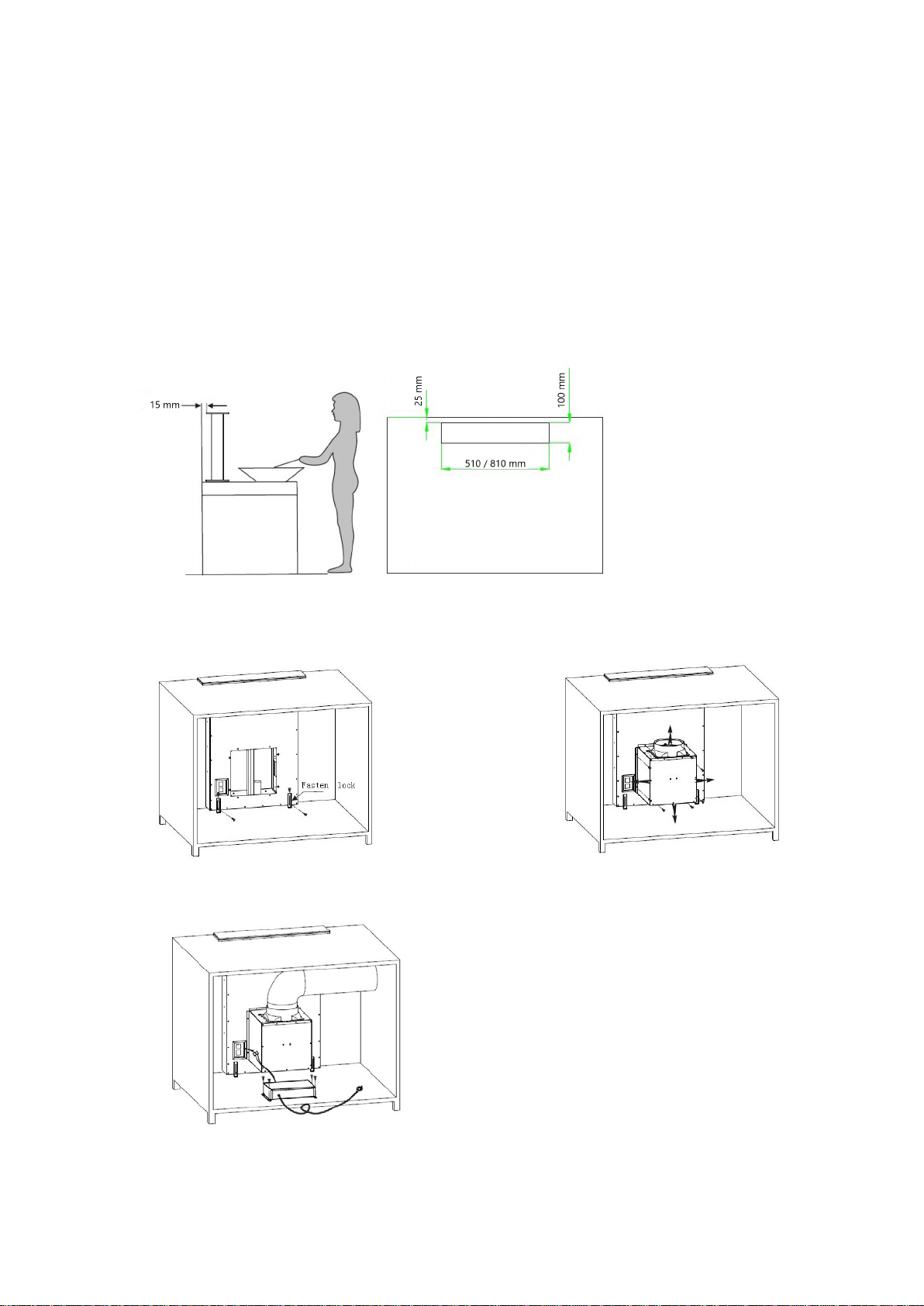

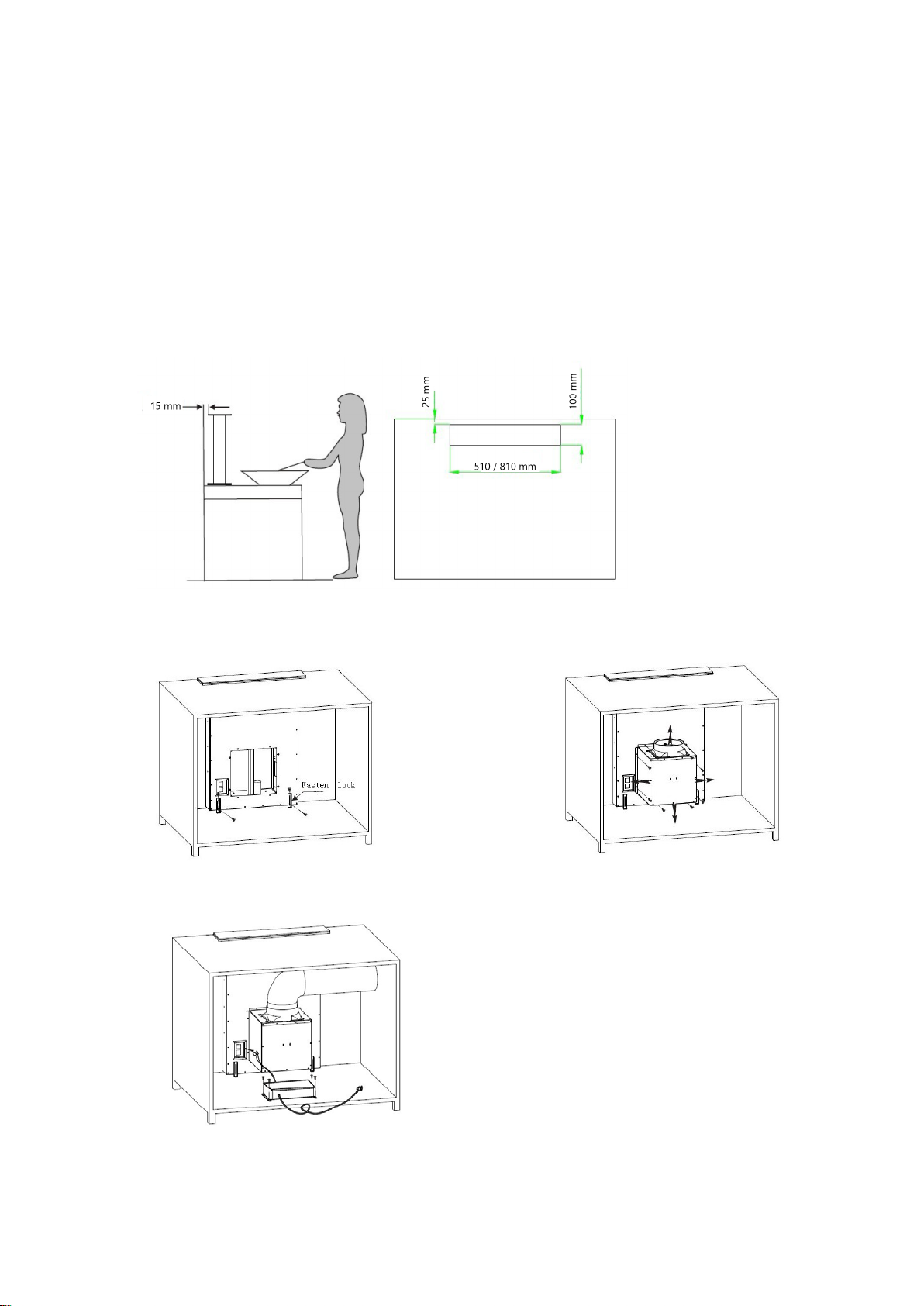

1. Lav en udskæring I bordet som vist på illustration nr. 2 Emhætten bør placeres I en afstand af
mindst 15 mm fra væggen (Se Ill. 1)
2. Brug de medfølgende 4 ST4*8 og ST4*14 skruer til at montere emfanget I skabet (Ill. 3)
3.Montér afgangskassen på emfanget med 8 stk M10*10 skruer. Udtræksretningen kan frit vælges
alt efter behov og placering.(Ill. 4)
4.Montér forlængerkanalen på udtrækket og benyt de 4 ST4*14 skruer til at montere el-boksen.
Tilslut strøm.(Ill. 5)
Ill. 1 Ill. 2
Ill. 3 Ill. 4
Ill. 5
5

Vedligeholdelse
Udskiftning og vedligehold af filter
Læg filteret i 40-50 °C rent vand med rengøringsmiddel.i 2-3 minutter.
Brug en brug en blød børste. Alternativt kan man lægge filteret i opvaskemaskinen ved
omkring 60°C.
BEMÆRK: Ved vask I opvaskemaskine kan filterets finish beskadiges. Dette vil dog ikke
påvirke filterets ydeevne.
NB:
1. Sørg for at emfanget kan bevæge sig frit op og ned, og at der ikke er nogen hindringer I vejen.
2. Afbryd altid strømmen når emfanget rengøring.
6

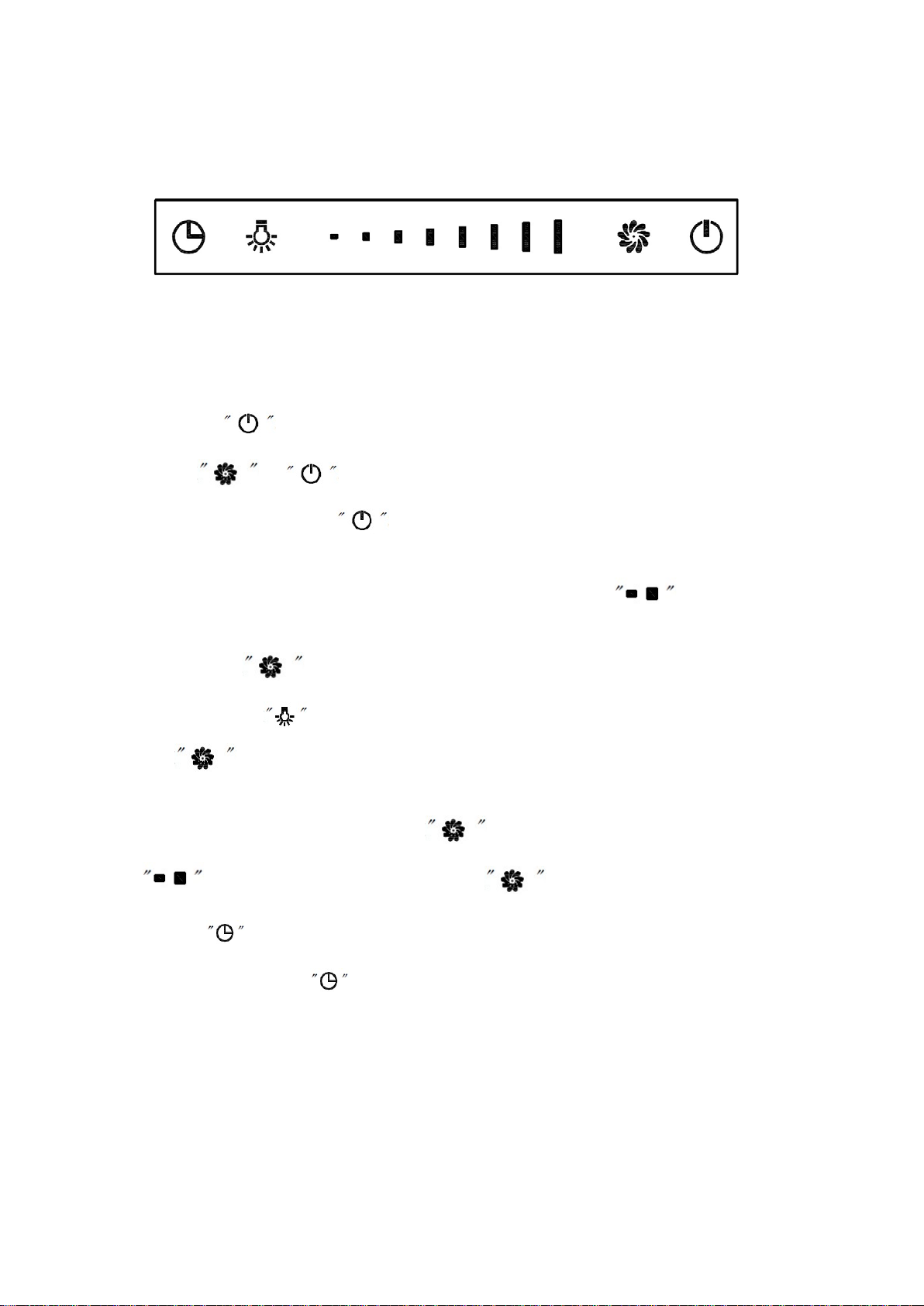

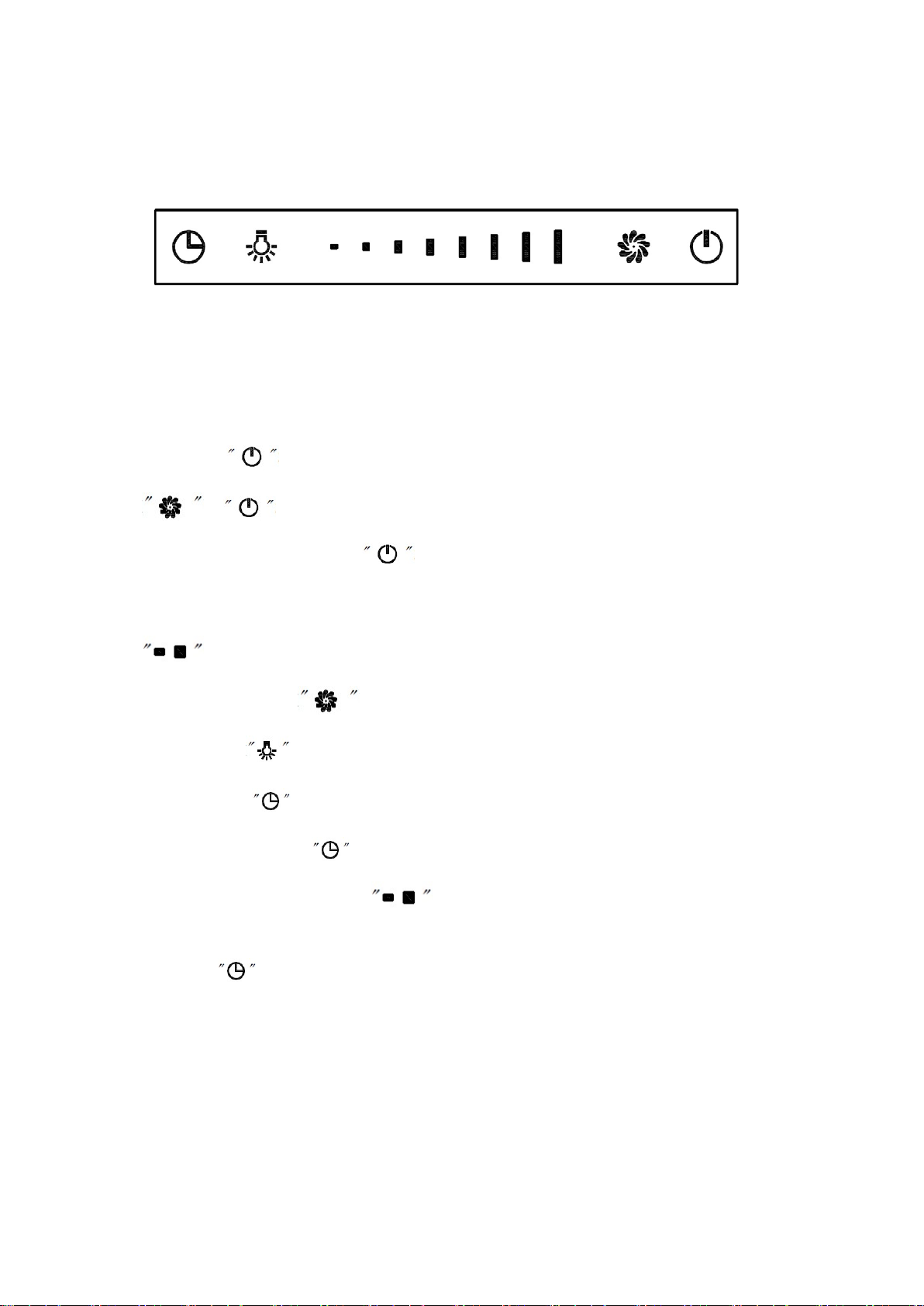

Timer Lys Suge/lysstyrke Hastighed Tænd/sluk
1. Når dette emfang tilsluttes strømmen vil lyset automatisk tændes. Lyset vil blive slukket efter 5
sekunder, og emfanget går i standby hvis der ikke forestages yderligere. Benyt en vilkårlig tast for
at ”vække” emfanget igen..
2、Tryk på I to sek for at åbne emfanget. Dette aktiverer også automatisk emfanget.
og vil være tændt og de første 2 bjælker på hastighedsvælgeren vil ligeledes
være tændt. Tryk igen i 2 sekunder på knappen og emfanget vil køre ned og slukke.
Emfanget kan kun betjenes når det er kørt op. Hvis emfanget lukkes under drift vil det geoptage
drift ved den hastighed der senest var valgt. Lad fingeren glide op og/eller ned af
bjælken for at justere sugestyrkens 4 niveauer.
3.Udsugning tænd/sluk
4.Lys tænd/sluk
5. Timer button
Tryk på timersymbolet enten når lyset er tændt, eller når emfanget er I drift.
Når timersymbolet lyser benyttes symbollet til at indstille tidsintervallet.¨
Timeren er indelt i 8 tidsintervaller: 5-10-15-20-25-30-35-40 min.
Tryk på for at bekræfte dit valg, eller vent I 5 sekunder.
Motoren og lyset vil nu automatisk slukkes, og emfanget vil gå I standby position og lukkes.
7
Brugsanvisning
Betjeningspanelet består af 5 knapper:

Næste gang der trykkes på timerknappen vil timeren automatisk starte på den senest valgte
tidsinterval. Tryk igen på timersymbolet for at genindstille timerfunktionen på ny.
Tryk på hastigheds, eller lysknappen når timeren er I funktion for at afbryde timerfunktionen.
8

10
(CKB motor kan benyttes
som et alternativ til Combi Tak motor)
CKB
COMBI TAK
COMBI VÆG MOTOR
Tak Motor
Avtrekksmulighet #3
Avtrekksmulighet #1
Avtrekksmulighet #2
Tak Hatt
Lyddemper*
Kjøkken-
hette
NO: Generell Info
*Thermex anbefaler alltid at det benyttes lyd- og kondensisoleret aftrekkskanal ved gjennomføring i kalde rom/loft.
Ved bruk af fleksibel slange anbefales det å benytte lyddæmper for å redusere støynivået.
Vennligst vær oppmerksom på, at kjøkkenviften opprinnelige avtrekks dimensjon sikrer optimal utnyttelse.
I de tilfelle hvor man velger å redusere avtrekks dimensjon medfører det øket lufthastighet samt øket mottrykk i avtrekkskanalen, hvilket betyr
mindre suge kapasitet og høyere lyd nivå.
Det anbefales alltid å benytte den opprinnelige avtrekks dimensjon.
Ved bruk av fleksibel slange, må det sikres at denne er helt utstrukket for å redusere luftmotstanden og oppnå maksimal sugeevne, samt redusere
støynivå.
Det er også mulig å benytte faste kanaler (Spirorør eller plastrør) for ytterligere reduksjon av luftmotstanden i kanalsystemet.

Sikkerhets instruksjoner
- Ikke la barn betjene kjøkkenviften
-Denne kjøkkenvifte bør kun anvendes I allmenn husholdning. Bør ikke anvendes til
utendørs matlagning, barbecue eller kommersiell kjøkkenbruk.
-Skal installeres av kvalifisert tekniker.
-Kjøkkenviften og filter bør rengjøres jevnligt for å sikre optimal drift.
-Avbryt strømmen før rengjøring.
-Rengjør kjøkkenviften etter manualens anvisninger, og bruk den ikke i nærheten av åpen
ild.
-Benytt alltid kvalifiserte serviceteknikere i tilfelle av feil eller driftsforstyrrelser
-Leverandøren har ikke ansvar for skader på personer eller materiell, som måtte oppstå som
følge av ikke å ha etterkommet de I manualen foreskrevne retningslinjer.
11

INSTALLASJON

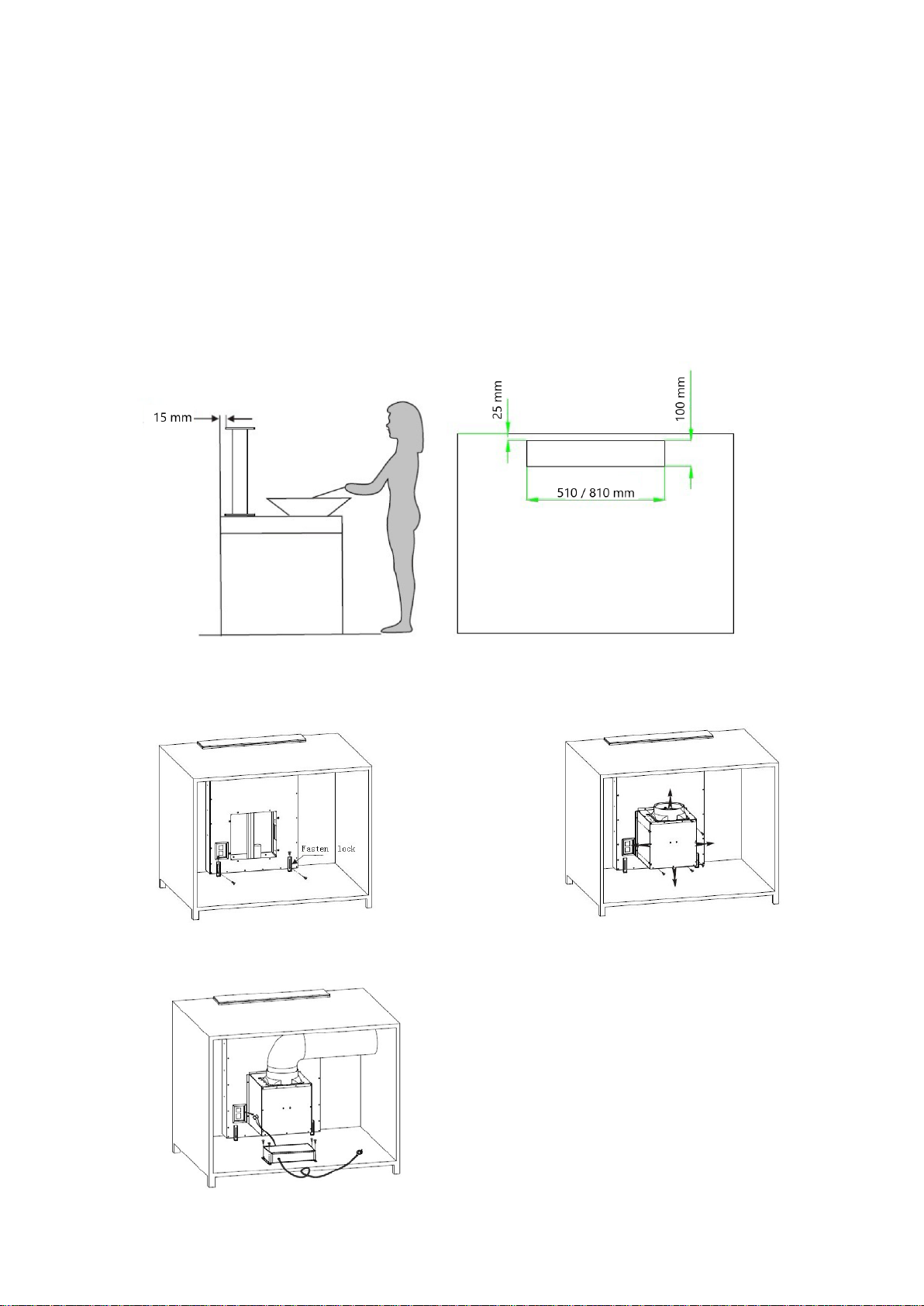

1. Lag en utskjæring I bordet som vist på illustrasjon nr. 2 kjøkkenviften bør plasseres I en
anstand av minst 15 mm fra veggen (Se Ill. 1)
2. Bruk de medfølgende 4 ST4*8 og ST4*14 skruer til å montere kjøkkenviften I skapet(Ill. 3)
3.Montér avgangskassen på kjøkkenviften med 8 stk M10*10 skruer. Uttrekksretningen kan fritt
velges alt etter behov og plassering.(Ill. 4)
4.Montér forlengerkanalen på uttrekket og benytt de 4 ST4*14 skruer til å montere el-boksen.
Tilslutt strøm.(Ill. 5)
Ill. 1 Ill. 2
Ill. 3 Ill. 4
Ill. 5
12

Maintenance
Utskiftning og vedlikehold av filter
Legg filteret i 40-50 °C rent vann med rengjørings middel i 2-3 minutter.
Bruk en bløt børste. Alternativt kan man legge filteret i oppvaskemaskinen ved omkring 60°C.
BEMÆRK: Ved vask I oppvaskemaskine kan filterets finish beskadiges. Dette vil dog ikke
påvirke filterets yteevne.
NB:
1. Sørg for at kjøkkenviften kan bevege sig fritt opp og ned, og at der ikke er noen hindringer I
Veien.
2. Avbryt alltid strømmen når kjøkken viften rengjøres.
13

Timer Lys Suge/lysstyrke Hastighet Tenn/sluk
1. Når denne kjøkkenvifte tilsluttes strømmen vil lyset automatisk tennes. Lyset vil blive slukket
etter 5 sekunder, og kjøkkenviften går i standby hvis det ikke forstages ytterligere. Benytt en
vilkårlig tast for at ”vekke” kjøkkenviften igjen..
2、Trykk på I to sek for at åpne kjøkkenviften. Dette aktiverer også automatisk viften..
og vil være tent og de første 2 bjelker på hastighets velgeren vil likeledes være
tent. Trykk igjen i 2 sekunder på knappen og kjøkkenviften vil kjøre ned og slukke.
Emfanget kan kun betjenes når det er kjørt opp. Hvis kjøkkenviften lukkes under drift vil den
starte driften ved den hastighet der senest var valgt. Lad fingeren glide op og/eller ned av
bjelken for å justere sugestyrkens 4 nivåer.
3.Udsugning tenn/sluk
4.Lys tenn/sluk
5. Timer button
Trykk på timer symbolet enten når lyset er tent, eller når kjøkkenviften er I drift.
Når timer symbolet lyser benyttes symbolet til å innstille tidsintervallet.¨
Timeren er inndelt i 8 tidsintervaller: 5-10-15-20-25-30-35-40 min.
Trykk på for at bekrefte dit valg, eller vent I 5 sekunder.
Motoren og lyset vil nå automatisk slukkes, og kjøkkenviften vil gå I standby posisjon og lukkes.
14
Bruksanvisning
Betjeningspanelet består av 5 knapper (power, speed, light, timer, slide control)

Neste gang det trykkes på timer knappen vil timeren automatisk starte på den senest valgte tids
intervall. Trykk igjen på timer symbolet for å gjeninnstille timer funksjonen på ny.
Trykk på hastighets, eller lysknappen når timeren er I funksjon for at avbryte timer funksjonen.
15

17
Takfläkt
Takhuv
Evakueringsmöjlighet #3
Evakueringsmöjlighet #1
Evakueringsmöjlighet #2
Ljuddämpare*
Fläktkåpa
Combi 1200
Vägg
Combi 1200 Tak
TVF
(TVF motor kan användas
som ett alternativ till motor Combi tak)
SE: Allmän Information
*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.
Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.
Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.
Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!
Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa
effekt till lägst möjliga ljudnivå.
Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Säkerhetsföreskrifter
-Låt inte barn använda fläkten som ”leksak”
-Fläkten bör endast användas i privata hushåll. Bör inte användas vid matlagning utomhus,
grillning eller i storkök.
-Skall installeras av behörig installatör.
-Var noga med att rengöra och underhålla fläkten med jämna mellanrum.
-Bryt strömmen vid rengöring.
-Rengör fläkten enligt bruksanvisningen och använd aldrig fläkten vid öppen låga t.ex.
flambering
-Eventuell service skall utföras av behörig servicetekniker.
-Leverantören tar inte ansvar för skador på person eller material som uppstår på grund av att inte
instruktionerna i denna bruksanvisning följs.
18

INSTALLATION
1. Gör ett hål i bänkskivan enligt (Ill .2). Fläkten bör placeras minst 15mm från väggen
(Se Ill. 1).
2. Använd de medföljande 4 ST4*8 och ST4*14 skruvar till att montera fläkten i skåpet (Ill. 3)
3.Montera motorhuset på fläktaggregatet med 8 st. M10*10 skruvar. Riktning på utblås kan väljas
fritt efter behov och placering.(Ill. 4).
4.Montera kanal/slang på utblåset och använd de 4 ST4*14 skruvarna till att montera elboxen,
anslut strömmen (Ill. 5).
Ill. 1 Ill. 2
Ill. 3 Ill. 4
Ill. 5
19

Underhåll
Byte och underhåll av filter
Lägg dina filter i blöt med diskmedel och skura med en diskborste.
Det går även bra att diska i diskmaskinen, 60°, det finns dock en risk att
maskindiskmedlet missfärgar metallen.
OBS:
1. Se till att fläkten kan röra sig fritt upp och ner utan att något är i vägen.
2. Bryt alltid strömmen innan rengöring av fläkten.
.
20

Brugsanvisning
Touchpanelen består av 5 knappar (På/Av, motor, belysning, timer, hastigheter)
Timer Belysning Motorhastighet/Ljusstyrka Motor På/Av
1. När fläkten ansluts tänds ljuset automatiskt. Ljuset släcks efter 5 sekunder och fläkten går
till ”standby” och inget annat görs. Tryck på valfri knapp för att ”väcka” fläkten igen.
2. Tryck på i 2 sekunder för att ”hissa upp” fläkten. Detta startar också automatiskt
motorn.. och är tända och de 2 första stegen på hastighetsväljaren tänds också.
Tryck på sekunder på igen och fläkten åker ned och motorn stannar.
Fläkten kan bara användas när den är uppe. Om fläkten körs ned under drift så startar den nästa
gång på senast valda hastighet. Dra fingret fram och tillbaka på för att justera
hastigheten i 4 steg.
3.Motor på/av
4. Belysning på/av
När knappen startar motorn. När symbolen blinkar kan hastigheten justeras. Härefter
trycker man på symbolen igen för att bekräfta sitt val eller väntar i 15 sekunder till den slutar att
blinka. Ytterligare ett tryck på symbolen stänger av motorn. Hastigheten justeras på
knappen när denna blinkar samtidigt som symbolen.
5. Timer
Tryck på timersymbolen när belysningen är på och/eller när motorn går.
21

När timersymbolen lyser används symbolen till att ställa in tidsintervallet.
Timern har 8 olika tidsintervaller: 5-10-15-20-25-30-35-40 minuter
Tryck på för att bekräfta sitt val eller väntar i 15 sekunder.
Motorn och belysningen stängs nu automatiskt av efter att den inställda tiden löpt ut ocf fläkten
går i ”standby” läge.
Nästa gång timerfunktionen används startar timern automatiskt på senast valda tidsintervall.
Tryck på timersymbolet igen för att ställa in ny tidsintervall.
Tryck på hastighets- eller belysningsknappen när timern är i funktion för att avbryta
timerfunktionen.
