Thomasville 50599 Installation guide

50599
SKU: 3868754 version 0520
Made in China

Call Us First!
DO NOT RETURN TO STORE.
For immediate help with assembly or product information
call our toll-free number: 1-800-379-9773
Mon-Fri 6am to 5pm Pacific Time
Our staff is ready to provide assistance.
Damaged or missing parts ship from our facility in 1-2 business days.
Thank you for purchasing this product. We trust that you will be completely satisfied
with your product for years to come. This product is backed by a 10 year limited
warranty and has been crafted with today’s lifestyles in mind.
Customer Service 1-800-379-9773
Maximum weight capacity: 350 lbs (159 kg). Record date of purchase below and save
this booklet for future reference. Call 1-800-379-9773 for parts and services. Vendor
information can be found underneath the Seat Cushion (F).
• Please read the instruction sheets completely before assembly.
• Remove all parts from carton and ensure all parts are included prior to assembly.
• Assemble on a smooth surface or carpet to prevent from scratching the chair.
• Examine all packaging material and remove staples before discarding carton.
• Be careful not to cross-thread screws.
• Do not use power tools.
Date Purchased:_____________
NOTES:
2

N’hésitez pas à nous appeler!
NE RENVOYEZ PAS LE PRODUIT AU MAGASIN.
Pour obtenir de l’aide lors du montage ou des informations sur le produit,
veuillez appeler notre numéro sans frais : 1-800-379-9773,
heure du Pacifique, du lundi au vendredi, de 6 h à 17 h.
Notre personnel se fera un plaisir de vous fournir l’aide nécessaire.
Les pièces de rechange seront expédiées depuis de notre unité de
production dans un délai de 1 à 2 jours ouvrables.
Nous vous remercions d’avoir acheté ce produit et espérons que vous en serez
entièrement satisfait pendant de longues années. Ce produit est couvert par une
garantie limitée de 10 ans et a été conçu pour répondre aux besoins d’aujourd’hui.
Service à la clientèle : 1-800-379-9773
Poids maximal toléré : 350 livres (159 kg). Inscrives la date d’achat ci-dessous et
conservez ce livret pour consultation future. Appeler au 1-800-379-9773 pour les pièces
de rechange et le service après-vente. Les informations sur le fournisseur se trouvent
sous le siège (F).
• Veuillez lire la feuille d’instructions en entier avant de procéder à l’assemblage.
• Retirez les pièces de la boîte et assurez-vous qu’elles sont toutes là.
• Assembler sur une surface lisse ou sur la moquette pour éviter toute déchirure.
• Examinez tout le matériel d’emballage et retirez les agrafes avant de vous débarrasser
• Prenez garde de ne pas fausser le filetage des vis.
• N’utilisez pas d’outil électrique.
Date d’achat : _____________
de la boîte.
NOTAS:
3

ANTES DE DEVOLVERLO, ¡LLÁMENOS!
Si desea más información sobre el montaje, llámenos sin coste adicional
alguno al siguiente teléfono de 6 de la mañana a 5 de la tarde de lunes a
viernes (Horario Oficial del Pacífico. ): [phone]
Nuestro personal le proporcionará toda la ayuda que necesite.
Las piezas dañadas o no adjuntadas saldrán de nuestras instalaciones en
uno o dos días hábiles.
Le damos las gracias por adquirir este producto. Confiamos en que quede
completamente satisfecho con sus prestaciones. Este producto tiene una garantía
limitada de 10 años y ha sido creado atendiendo al estilo de vida de hoy día.
Nuestro teléfono de atención al cliente es [phone]
Capacidad de peso máximo: 350 lbs (159 kg). Anote aquì la fecha de compra y guarde
este folleto para futuras referencias.Llame al 1-800-379-9773 para consultar por
piezas y servicios. La información del proveedor se encuentra debajo del cojín del
asiento (F).
NOTAS:
• Lea las instrucciones completas antes de proceder al armado.
• Retire todas las piezas de la caja y asegúrese de tener todas las piezas antes de
proceder al armado.
• Monte la silla en una superficie suave o alfombra para que no se raye.
• Examine todo el material de embalaje y retire los agrafes antes de desechar la caja.
• Cuide de alinear bien los tornillos para no dañar las roscas.
• No use herramientas eléctricas.
Fecha de compra:_____________
4

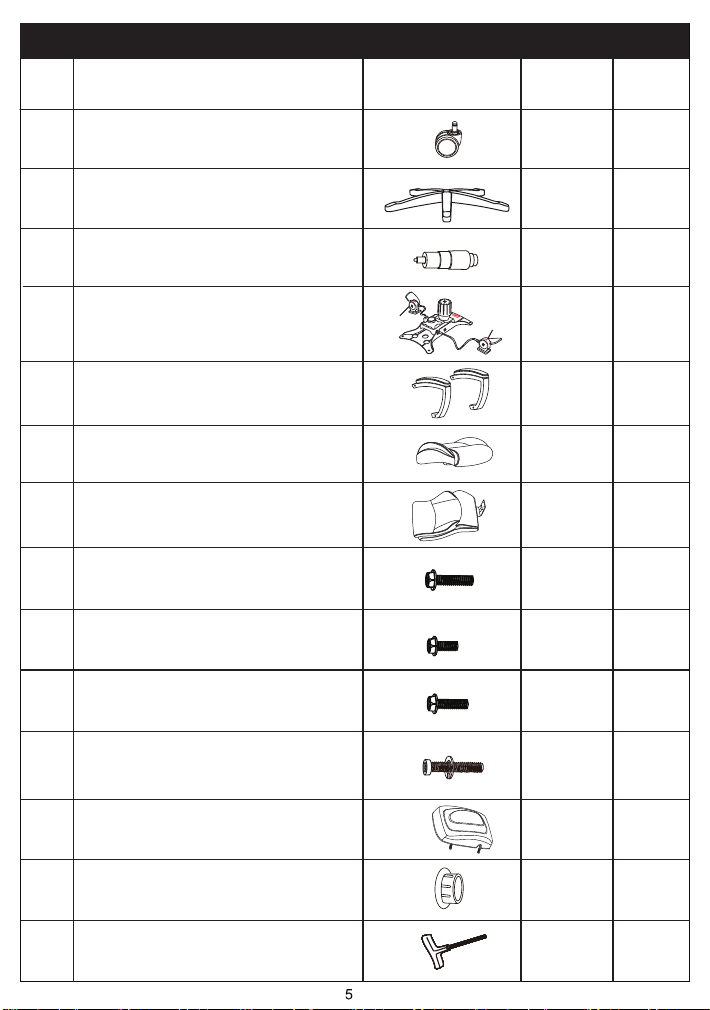

PARTS LIST LISTA DE PIEZAS
LISTE DE PIÈCES
1
5
1
1
1
1
1
2
2
2
1
4
1
1
4
4
A
B
C
D
F
G
H1
H2
H3
H4
J
K
I
E
D1
D2
Plastic Caps
Capuchons de plastique
Tapas de plástico
Bolts (1 1/2”)
Boulons (38mm)
Pernos (38mm)
Casters
Roulettes
Rodillo
Allen Key
Clé
Allen
Llave Allen
Bolts (1”)
Boulons (25mm)
Pernos (25mm)
Gas Lift
Cylindre à gaz
Elevador de gas
Star Base
Base en étoile
Base con forma de estrella
Seat Plate
Plaque du siège
Placa del asiento
Seat Cushion
Assise
Cojín del asiento
Back Cushion
Dossier
Cojín del respaldo
Armrests
Accoudoirs
Descansabrazos
Bolts with Spring Washers (3”)
Boulons avec rondelles élastiques (76mm)
Pernos con arandelas elásticas (76mm)
Name / Nom / Nombre Qty. / Qté.
Cantidad.
Part / Pièce / Pieza
Spare
Épargner
Sobrante
Bolts (1 1/4”)
Boulons (32mm)
Pernos (32mm)
1
Plastic Shroud
Protecteur plastique
Cubierta de plástico

SIZE COMPARISON CHART
TABLEAU DE COMPARAISON DE TAILLES
TABLA DE COMPARACIÓN DE TAMAÑOS
1” Bolts
Boulons de 25mm
Pernos de 25mm
1 1/2” Bolts
Boulons de 38mm
Pernos de 38mm
1 1/4” Bolts
Boulons de 32mm
Pernos de 32mm
3” Bolts with
Spring Washers
Boulons de 76mm
avec rondelles
élastiques
Pernos de 76mm con
arandelas elásticas
H1
H2
H3
H4
6

A
B
C
B
1
1
1
7
Seleccione una superficie suave para no rasguñar las piezas. Gire
la base de estrella (B) boca abajo. Oprima los rodillos (A) en los barrenos
al final de cada extremo. Gire la base estrella (B) boca arriba e inserte el
elevador de gas (C) en el barreno central de la base (B). La cubierta del
elevador de gas debe estar encima del elevador de gas.
Travailler sur une surface lisse pour ne pas rayer les pièces. Tourn-
er la base (B) à l’envers. Enfoncer les roulettes (A) dans les trous de
chaque pied. Retourner la base (B) à l’endroit et engager le cylindre à
gaz (C ) dans le trou central de la base (B). Le couvercle du cylindre
à gaz doit être en place sur le cylindre.

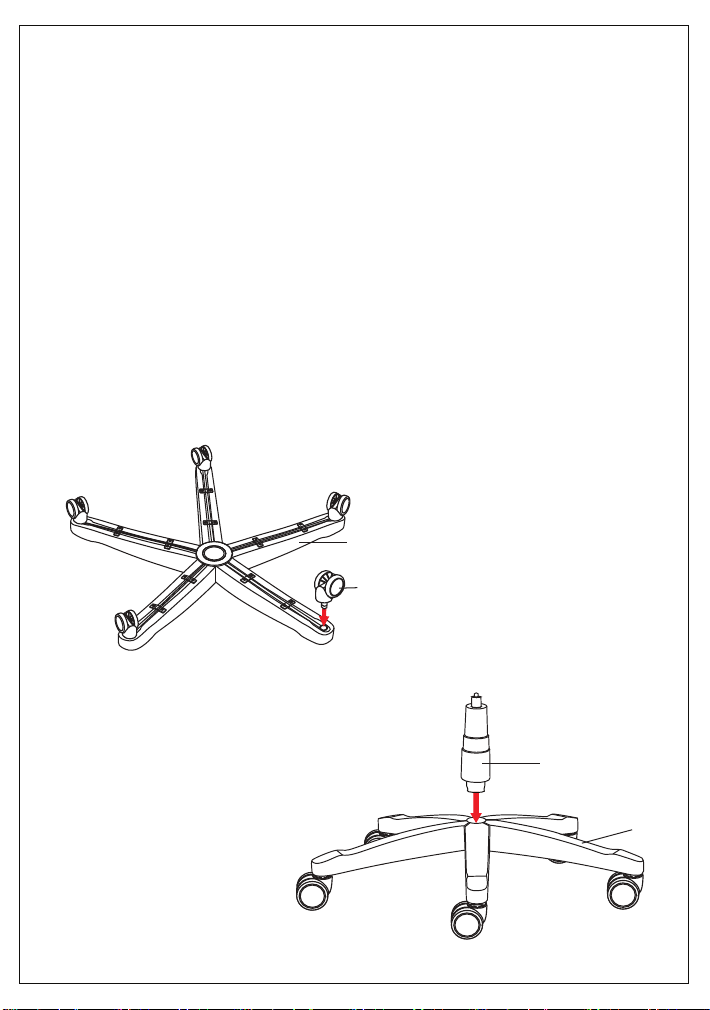

Select a smooth surface to avoid scratching the parts. Turn the Star
Base (B) upside down. Press the Casters (A) into holes at the end of
each leg. Turn the Star Base (B) upright and insert Gas Lift (C) into the
central hole of Star Base (B). Gas Lift Cover should be in place over Gas
Lift.

1 1/2" Bolt
Boulon de 38mm
Pernos de 38mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
2 (Qty./Qté./cantidad)
1" Bolt
Boulon de 25mm
Pernos de 25mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
2 (Qty./Qté./cantidad)
2
2
2
H
1
H
2
Coloque el cojín del asiento (F) sobre la caja antes de proceder al
montaje. Alinee la placa del asiento (D) con los agujeros taladrados en
la parte inferior del cojín del asiento (F) con la palanca de tensión negra
en posición de cara a la parte delantera del asiento. Atornille la placa
del asiento (D) al cojín (F) utilizando 2 tornillos (H1) para los agujeros
delanteros y 2 tornillos (H2) para los agujeros traseros de la placa del
asiento (D) como se muestra en la figura. Apriete de forma segura con
la llave allen (K) suministrada. Preste atención para no confundir los
tornillos de rosca ni dañar el asiento.
Avant de commencer l'assemblage, placez le coussin du siège(F)
sur le carton. Alignez la plaque du siège (D) sur les trous prépercés du
côté inférieur du coussin du siège (F). Le bouton de tension noir doit
être placé du côté avant du siège. Fixez la plaque du siège (D) au
coussin du siège (F) à l'aide de 2 boulons (H1) pour les trous avant et
de 2 boulons (H2) pour les trous arrière de la plaque du siège (D)
comme indiqué. Serrez fort à l'aide de la clé allen fournie (K). Prenez
garde de ne pas fausser le filetage des vis et de ne pas endommager le
siège.

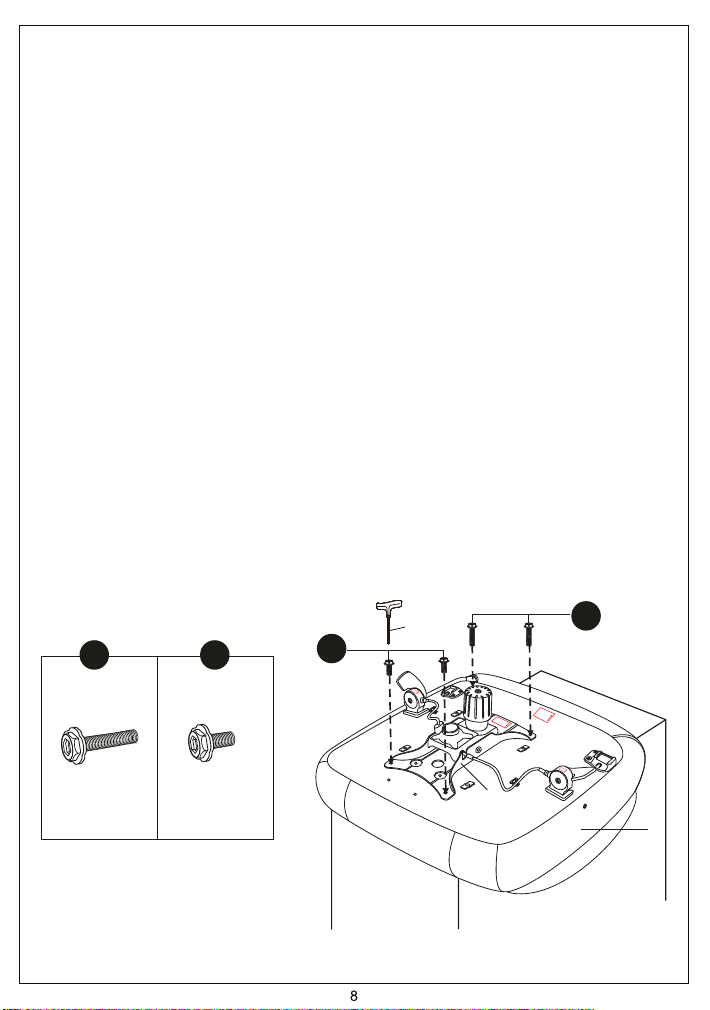

Place the Seat Cushion (F) on top of the box prior to
assembly.
Align Seat Plate (D) over pre-drilled holes on the underside of Seat
Cushion (F) with black tension knob facing the front of the seat. Attach
Seat Plate (D) to Seat Cushion (F) using 2 Bolts (H1) for the front holes
and 2 Bolts (H2) for the rear holes of Seat Plate (D) as shown. Securely
tighten the bolts with enclosed Allen Key (K). Be careful not to cross
thread bolts or damage the seat.
H
2
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
K
H
1
F
D

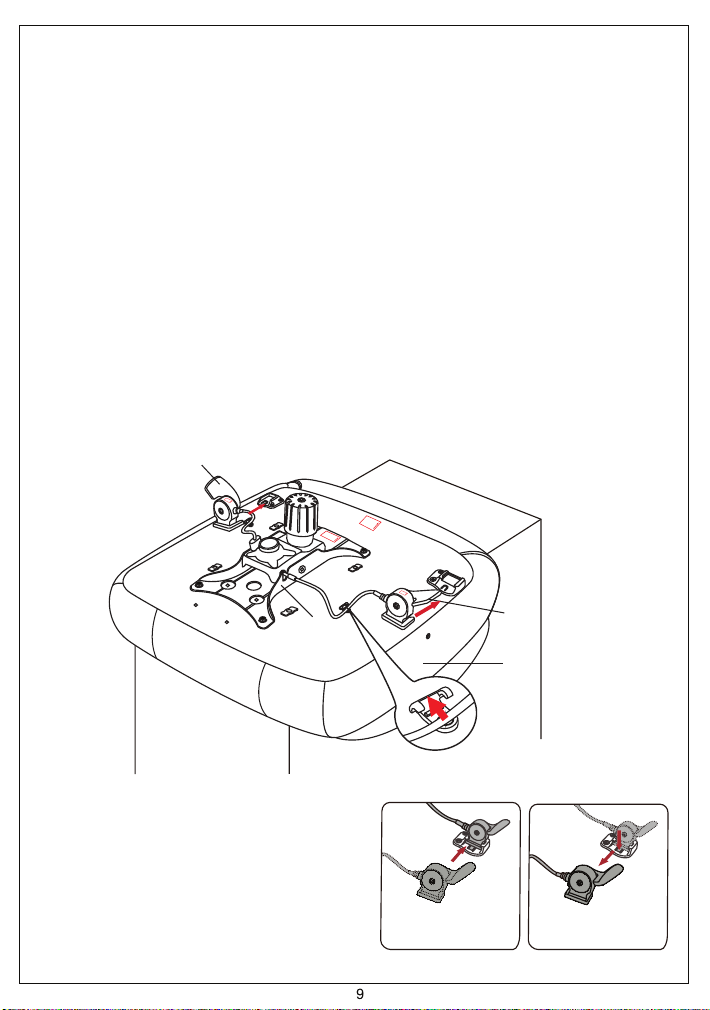

Insert Levers (D1 & D2) of Seat Plate (D) into the pre-attached
cable lever receivers on the underside of Seat Cushion (F). Push down
the key on the receivers to pull out the levers.
*Note: Place the cable for the seat plate into the plastic clips attached to
the bottom of the seat cushion.
Insérez les leviers (D1 et D2) de la plaque du siège (D) aux
récepteurs des leviers à câble préfixés, sous le coussin du siège (F).
Pressez la clé vers le bas sur les récepteurs pour faire ressortir les
leviers.
*Remarque : Fixez les câbles de la plaque du siège dans les attaches
plastiques sur le dessous du siège.
Inserte las palancas (D1 y D2) de la plancha del asiento (D) en los
receptores de cables incorporados en la parte inferior del cojín del
asiento (F). Presione la llave en los receptores para retirar las palancas.
*Nota: Fije el cable de la plancha del asiento a los clips de plástico
situados en la parte inferior del cojín del asiento.
3
3
3
Insert
Insérer
Push
Pousser
Disassemble t he lever
Desmont aje de la palanca
Assemble t he lever
Mont aje de la palanca
Assembler le levier Désassembler le levier
Inserte Presione
D
F
D1
D2
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE

1 1/4" Bolt
Boulon de 32mm
Pernos de 32mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4
(Qty./Qté./cantidad)
4
4
4

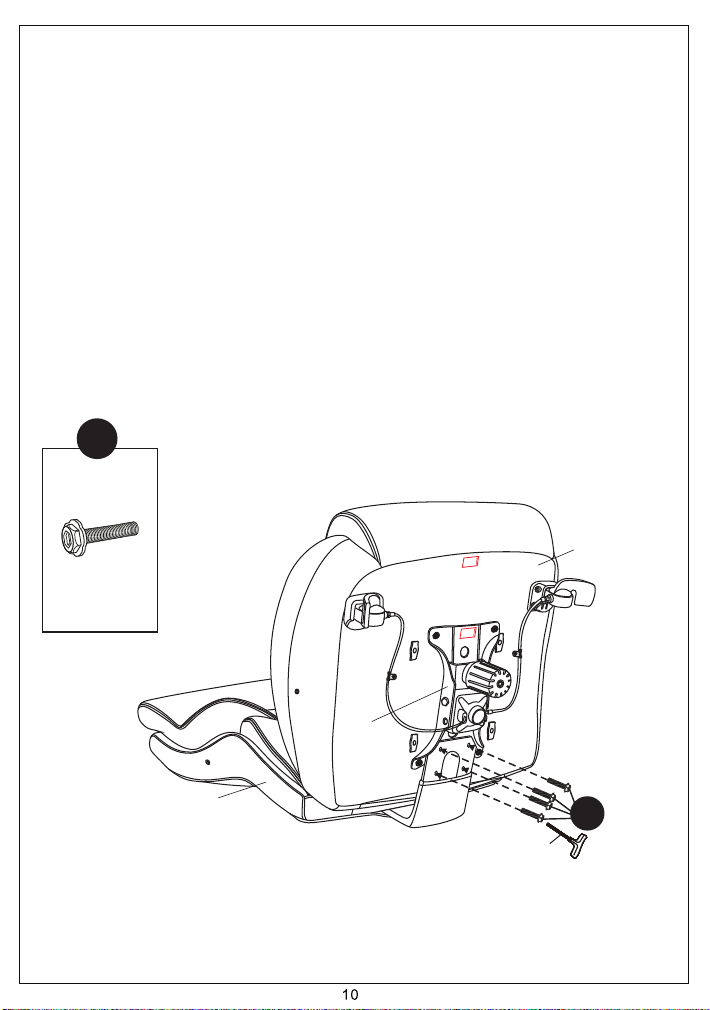

Attach the Seat Cushion (F) with Seat Plate (D) mounted to the
Back Cushion (G) at a right angle. Align the metal bar on the Back
Cushion (G) with the Seat Cushion (F) as shown, and insert 4 Bolts (H3).
Do not fully tighten the bolts until the assembly is completed.
Fixez l’assise (D) du coussin de siège monté (F) au coussin pour le
dos (G) en veillant à obtenir un angle droit. Aligner la barre de métal sur
le dossier (G) avec le siège (F), tel qu'indiqué, et insérer les 4 boulons
(H3). Ne serrez pas ces boulons à fond avant d'avoir terminé l'assem-
blage.
Fije la placa del asiento (D) y el asiento acojinado montado (F) al
respaldo acojinado (G) en un ángulo recto. Alinee la barra metálica en
el cojín del respaldo (G) con el cojín del asiento (F) tal como se
muestra, luego inserte 4 pernos (H3). No apriete los tornillos por
completo hasta que haya finalizado el montaje.
H3
F
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
D
K
H
3
G

5
5
5

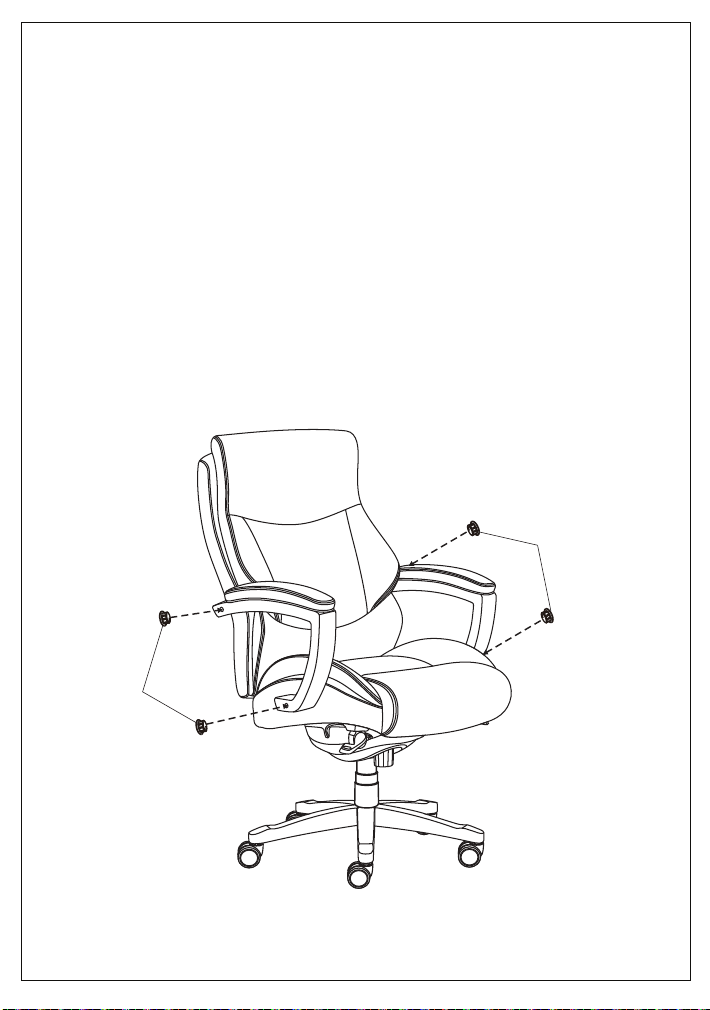

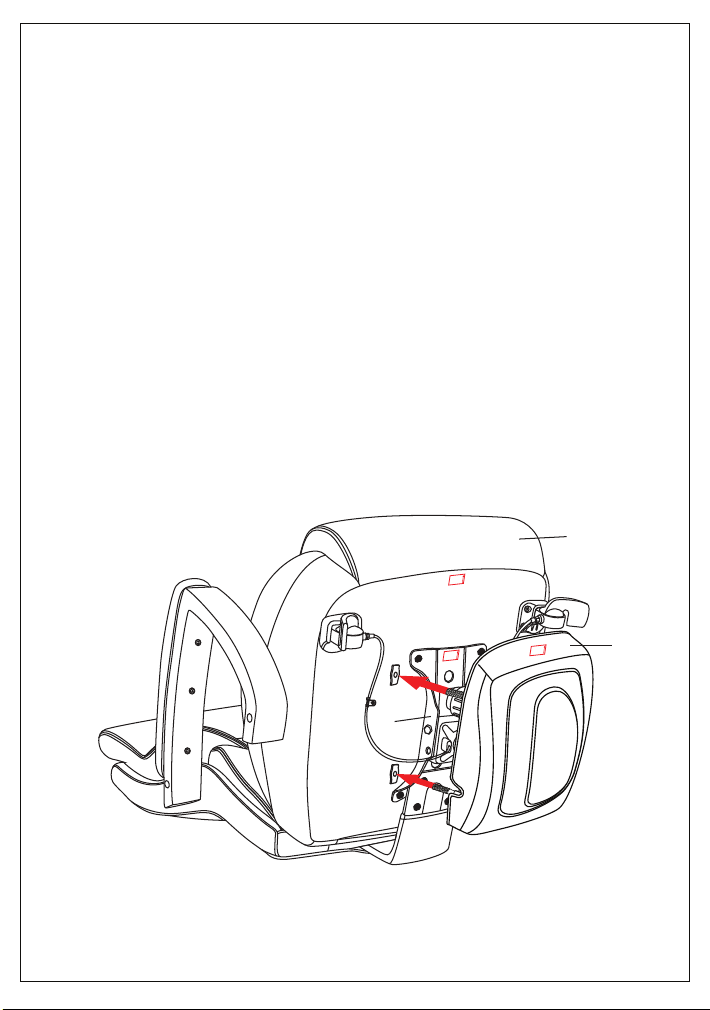

Attach the Armrests (E) to the sides of Back Cushion (G) and Seat
Cushion (F) with four Bolts with Spring Washers (H4). Securely tighten
all the bolts with enclosed Allen Key (K). Remember to tighten the back
support plate screws!
Fixez les accoudoirs (E) au dossier coussiné (G) et au siège
coussiné (F) à l’aide de quatre boulons avec rondelles élastiques (H4).
Fixez tous les boulons à fond à l’aide de la clé hexagonale (K).
N’oubliez surtout pas de bien visser les vis de la plaque du dossier!
Atornille los reposabrazos (E) a los laterales del respaldo (G) y el
asiento (F) con 4 pernos con arandelas elásticas (H4). Asegure
todos los tornillos completamente con la llave allen (K). Recuerde que
debe ajustar también los tornillos de la placa de soporte posterior.
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4 (Qty./Qté./cantidad)
3” Bolts with
Spring Washers
Boulons de 76mm
avec rondelles
élastiques
Pernos de 76mm con
arandelas elásticas
H
4
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
KG
F
E
E
H
4
H
4

12
F
D
I
6
6
6
Put the Plastic Shroud (I) over the Seat Plate (D) (with front of
plastic shroud facing the front of seat cushion). Align shroud posts to
holes on bottom of Seat Cushion (F) and press into position.
Placez le protecteur plastique (I) sur la plaque du siège (D) (l'avant
du protecteur plastique faisant face à l'avant du coussin du siège).
Alignez les montants du protecteur avec les trous sous le coussin du
siège (F) et exercez une pression pour mettre le tout en place.
Coloque la cubierta de plástico (I) sobre la plancha del asiento (D)
(con la parte frontal de la cubierta de plástico mirando hacia el frente del
cojín del asiento). Alinee los postes de la cubierta con los huecos en la
parte inferior del cojín del asiento (F) y presiónelos hasta dejarlos en
posición.
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE FRONT
DEVANT
FRENTE

13
F
D
C

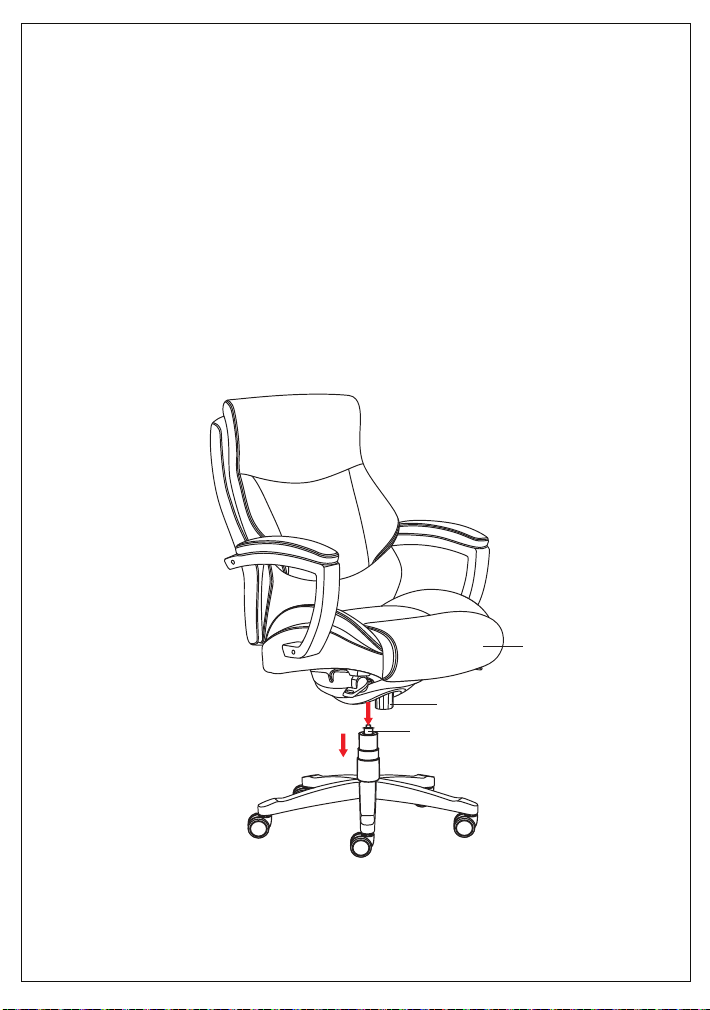

7 Turn the assembled chair upright and locate the central hole on
the Seat Plate (D). Push down firmly over the Gas Lift (C) until it is
securely connected.
7 Placer l'assemblage en position verticale et localiser le trou
central du plateau du siège (D). Presser fermement sur le vérin
pneumatique (C) jusqu'à ce qu'il soit en place de manière sécuritaire.
7 De vuelta la silla hacia arriba y ubique el agujero central en la
placa del asiento (D). Presione firmemente sobre el elevador de gas
(C) hasta que la silla quede ajustada.

14
8 Press the Plastic Caps (J) into Armrest holes to cover bolts
and sit down on Seat Cushion. Sitting on the Seat Cushion applies
even pressure on the Gas lift and Base and secures them in place.
8 Fixez les embouts en plastique (J) dans les orifices des
accoudoirs pour couvrir les boulons. Ensuite, assoyez-vous sur le
siège. En vous assoyant sur le siège coussiné, vous appliquez une
pression égale sur le vérin à gaz et la base du siège, et vous les
fixez bien en place.
8 Utilice las tapas de plástico (J) para cubrir los pernos de
los reposabrazos y siéntese en la silla. Al sentarse en el cojín
permite aplicar presión en el elevador de gas y la base para que
queden perfectamente ajustados.
J
J

15

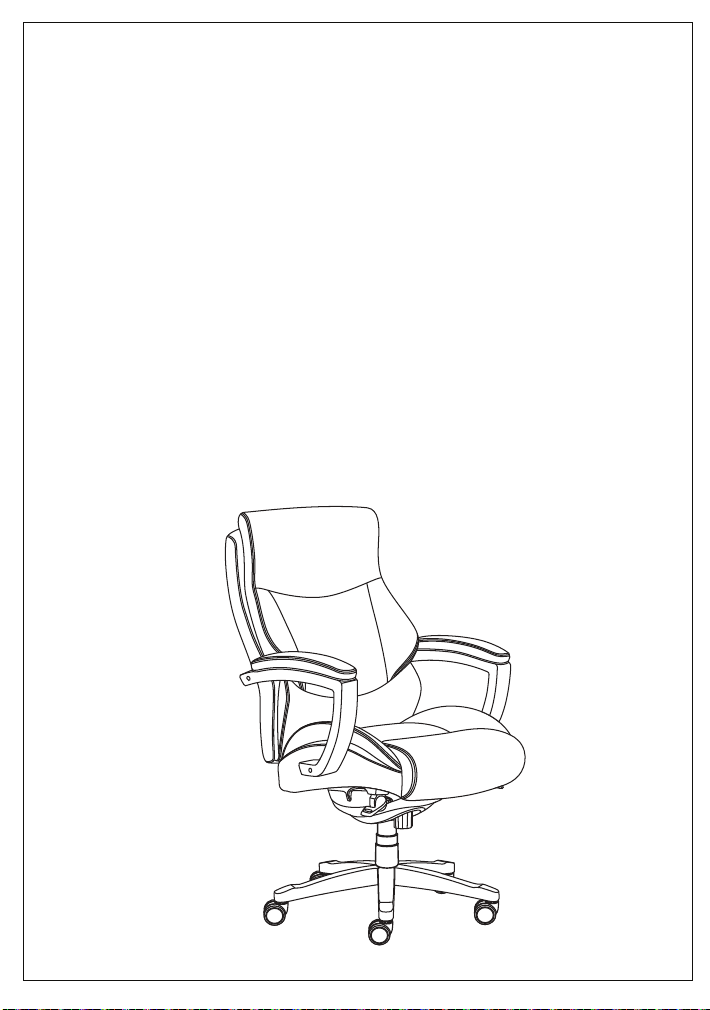

9
NOTE: Please keep the allen key and check all bolts
periodically to ensure they are always securely tightened.
9
REMARQUE : Conserver la clé Allen et vérifier tous les boulons
régulièrement pour s'assurer qu'ils sont serrés de manière
sécuritaire.
9
NOTA: Guarde la llave allen y revise todos los pernos
periódicamente para asegurarse de que siempre estén
apretados firmemente.
Before using your chair, ensure that all bolts are fully tightened for
safety. You can now enjoy the comfort of your new Chair!
Avant d'utiliser votre fauteuil de bureau, assurez-vous quetous les
boulons sont entièrement serrés par précaution. Vous pouvez désormais
profiter de votre nouveau fauteuil!
Antes de utilizar su nuevo sillón, asegúrese de haber ajustado bien
todos los tornillos. Ya puede disfrutar de la comodidad
de su nueva silla.

16
F
B
REMOVING SEAT PLATE FROM GAS LIFT
Raise the chair to the highest level, then step on the Base (B), buckle
the handle and Seat Cushion (F) with two hands. Shake the Seat (F)
to separate the Gas Lift (C).
RETRAIT DE LA PLAQUE DE SIÈGE DU GAS LIFT
Soulevez d'abord le fauteuil au niveau le plus élevé, puis base (B),
bouclez la poignée et le coussin du siège (F) avec deux mains.
Secouez le siège (F) pour séparer le vérin à gaz (C).
RETIRANDO LA PLACA DEL ASIENTO DEL GAS LIFT
Primero levante la silla al nivel más alto, luego pise el base (B),
abroche el asa y el cojín del asiento (F) con las dos manos. Sacude
el asiento (F) para separar el elevador de gas (C).
C

17
REMOVING GAS LIFT FROM STAR BASE
Grasp the chair Base (B), and hit the bottom of the Gas Lift (C) with
the soft hammer to divide the Gas Lift (C) from the Base (B).
RETRAIT DU LEVAGE À GAZ DE LA BASE STAR
Saisissez la base du fauteuil (B) et frappez le basde l'ascenseur à
gaz (C) avec le marteau souple pour séparer l'ascenseur à gaz (C) de
la base (B).
QUITANDO EL ELEVADOR DE GAS DE LA BASE ESTRELLA
Tome la base de la silla (B) y golpee la parte inferior del elevador de
gas (C) con el martillo blando para dividir el elevador de gas (C) de la
base (B).
C
B

18
FUNCTION INSTRUCTION
MODE D’EMPLOI
INSTRUCCIONES DE LAS FUNCIONES

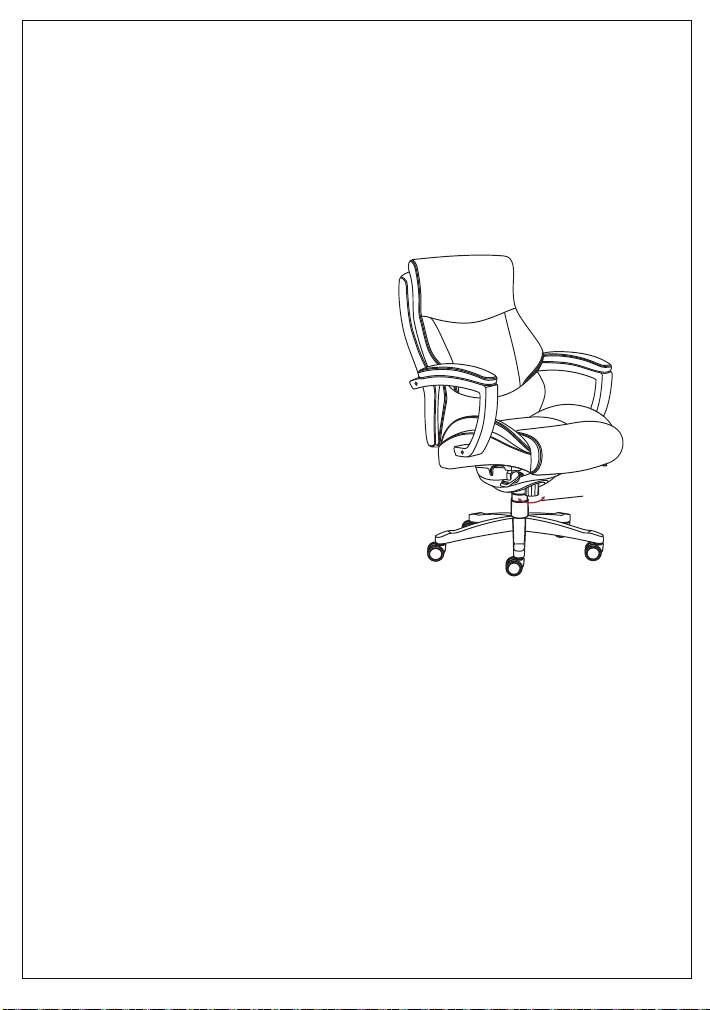

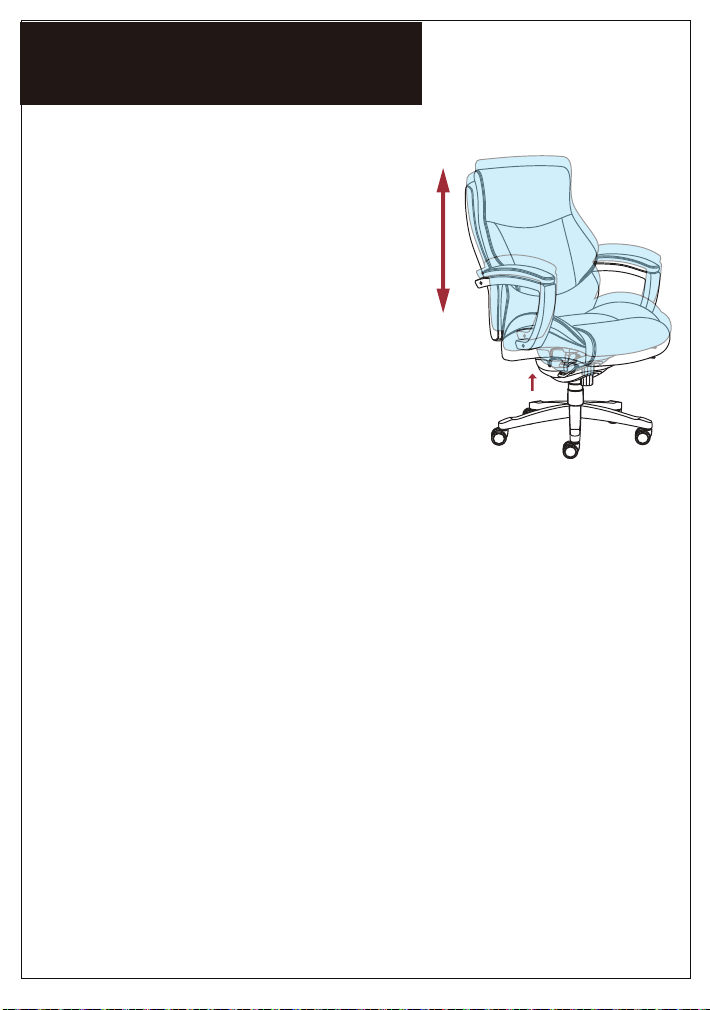

TO ADJUST SEAT HEIGHT
POUR RÉGLER LA HAUTEUR DU SIÈGE
En position assise, inclinez-vous en avant et cherchez le levier sous le
côté droit du fauteuil. Levez le levier et soulevez légèrement votre
corps pour permettre au fauteuil de remonter à la hauteur désirée.
Une fois la hauteur désirée atteinte, relâchez le levier pour bloquer le
fauteuil à la hauteur désirée. Pour l’abaisser, levez le levier alors que
vous êtes en position assise. Le fauteuil baissera jusqu’à ce que vous
relâchiez le levier ou jusqu’à ce qu’il atteigne sa position la plus basse.
While seated, lean forward and reach
under the right side of the chair to find
the lever. Lift the lever and raise your
body up slightly to allow the chair to
rise to the desired height. Once desired
height is reached, release lever to lock
chair at desired height. To lower the
seat, lift the lever while seated. The chair
will descend until the lever is released or the
chair reaches the bottom position.
PARA AJUSTAR LA ALTURA DEL ASIENTO
Estando sentado, inclínese hacia adelante y por el lado derecho del
sillón estire la mano hasta alcanzar la manija de ajuste. Suba la manija
y levante ligeramente el cuerpo para que el sillón suba a la altura
deseada. Cuando haya alcanzado la altura deseada, suelte el mango
para bloquear la silla en la altura deseada. Para bajar el asiento,
levante la manija mientras ejerce peso sobre el asiento. La silla
descenderá hasta que suelte la manija o el sillón haya llegado a la
posición de fondo.

19
TO ADJUST TILT TENSION
POUR RÉGLER LA TENSION DU
MÉCANISME D’INCLINAISON
AJUSTE DE LA TENSIÓN EN E
MECANISMO PARA INCLINAR
EL SILLÓN
Round knob
Bouton rond
Perilla redonda
Reach under the front center of chair seat and grasp the round black
knob. To loosen the tilt mechanism, turn the knob clockwise. This
lessens the effort required to rock back and forth. Rotate the knob
until desired resistance is reached.
Saisissez le bouton rond noir situé
sous le siège. Pour desserrer le
mécanisme d’inclinaison, faites tourner
le bouton dans le sens des aiguilles
d’une montre. Cela réduira l’effort
nécessaire pour basculer dans les deux
sens. Faites tourner le bouton jusqu’à ce
que vous obteniez la résistance désirée.
Busque debajo del asiento del sillón, en la parte central del frente y
sujete la perilla negra redonda. Para aflojar el mecanismo de
inclinación, de vuelta a la perilla en el sentido de las manecillas del
reloj. Esto disminuye el esfuerzo necesario para moverse hacia atrásy
hacia adelante. Gire la perilla hasta obtener el nivel de resistencia
deseado.

20
TO OPERATE TILT LOCKOUT
While seated, reach under the left side of the chair to find the lever.
Push down the lever and lean back to allow the chair to tilt backwards.
To lock the chair in the upright or vertical position, sit upright and pull the
lever to the up position.
POUR UTILISER LE BASCULEMENT
En position assise, cherchez le levier sous le côté gauche du fauteuil.
Poussez sur le levier et inclinez-vous vers l’arrière pour permettre au
fauteuil d’incliner vers l’arrière. Pour bloquer le siège à la position
verticale, asseyez-vous bien droit et tirez sur le levier vers le haut.
CÓMO FIJAR LA INCLINACIÓN
Cuando esté sentado, busque la palanca debajo del costado izquierdo
de la silla. Empuje la palanca hacia abajo y reclínese para que la silla se
incline hacia atrás. Para bloquear la silla en posición vertical, siéntese
derecho y empuje la palanca hasta dejarla en posición vertical.
