THOMSON THVEL450K User manual

VENTILATEUR SUR PIED 40 CM
THVEL450K
MANUEL D’UTILISATION
IMPORTANT :
Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

REGLES DE SÉCURITÉ
Le produit doit être installé en respectant les règles
nationales d’installation.
Cet appareil est uniquement destiné à une utilisation
domestique et intérieure.
1. Montez-le complètement avant de le mettre en
marche.
2. Avant la connexion de l’appareil, contrôler si :
- la tension de raccordement est bien la même que
celle de la plaque signalétique,
- la prise et l’approvisionnement en courant sont
adaptés à l’appareil,
- la fiche du câble est adaptée à la prise de courant
(L’appareil est prévu uniquement pour une prise de
courant ayant une tension de raccordement de 230
Volts (50 Hz).
3. N’insérez jamais vos doigts, des crayons ou tout
autre objet à travers la grille lorsque le ventilateur
est en marche.
4. Veillez à ce que le ventilateur soit placé sur une
surface stable lorsqu’il est en marche.
5. N’utilisez pas votre ventilateur près d’une fenêtre.
La pluie pourrait causer un risque de choc
électrique.
6. Ne jamais laisser le ventilateur fonctionner sans
surveillance.
FR-2

7. Pour des raisons de sécurité, il est IMPERATIF de
toujours retirer la fiche de la prise lorsque l’appareil
n’est pas utilisé, avant de le nettoyer ou avant toute
maintenance.
8. Ne pas utiliser de produits chimiques ou de
détergents pour le nettoyage qui pourraient
facilement abîmer ou déformer votre appareil.
9. Ne tirez pas sur le cordon d’alimentation pour
débrancher l’appareil de la prise de courant.
10. Ne pas utiliser l’appareil avec un câble ou une fiche
endommagé.
11. N’essayer jamais de démonter ou de réparer vous-
même l’appareil. Dans le cas d’une réparation par
une personne non compétente, la garantie est
annulée.
12. Débranchez le ventilateur lorsque vous le déplacez.
13. Ne jamais laisser fonctionner cet appareil en
présence ou à la portée d’enfants sans surveillance.
14. L’appareil et la grille ne doivent pas être démontés
pour l’entretien ou le nettoyage.
15. Les appareils ne sont pas destinés à être mis en
fonctionnement au moyen d'une minuterie
extérieure ou par un système de commande à
distance séparé.
16. Cet appareil peut être utilisé par des enfants âgés
d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
FR-3

connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l'utilisation de l'appareil en toute sécurité leur ont
été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants sans
surveillance.
17. Ce produit est conforme aux exigences imposées
par les directives 2006/95/CE (abrogeant la
directive 73/23/CEE modifiée par la directive
93/68/CEE) et 2004/108/CE (abrogeant la directive
89/336/CEE).
18. AVERTISSEMENT !!! Si le câble d’alimentation
est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes
de qualification similaire afin d’éviter un danger.
19. La fiche de prise de courant du câble d’alimentation
doit être enlevée du socle avant de nettoyer
l’appareil ou d’entreprendre les opérations
d’entretien.
20. Une fois que l’appareil est assemblé, il est interdit
de démonter les grilles.
21. Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles que:
- des coins cuisines réservés au personnel dans des
magasins, bureaux et autres environnements
professionnels;
FR-4

- des fermes;
- l’utilisation par les clients des hôtels, motels et autres
environnements à caractère résidentiel;
- des environnements du type chambres d’hôtes.

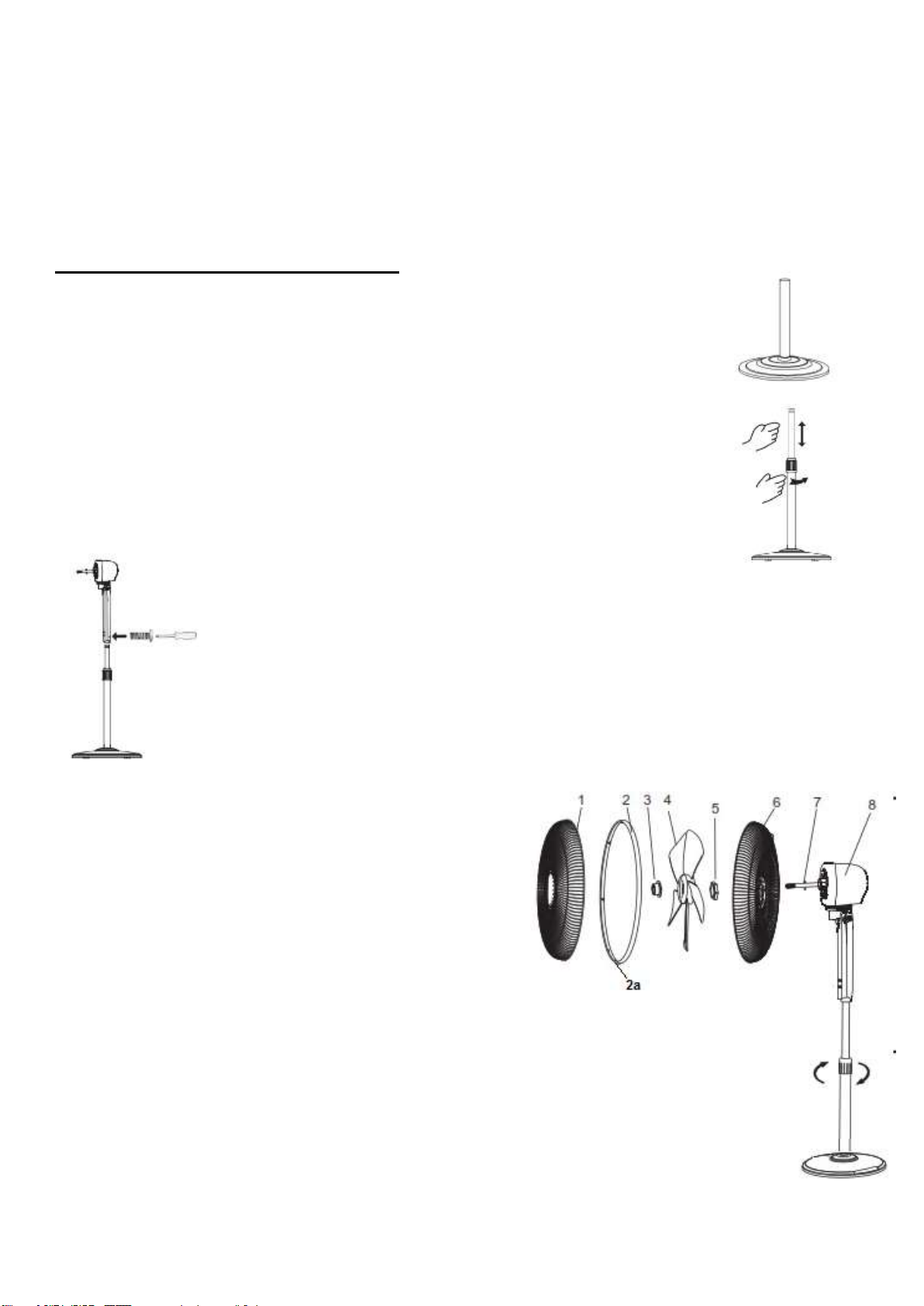

INSTRUCTIONS D’ASSEMBLAGE
ASSEMBLAGE DE LA BASE
Assemblez le tube sur la base en serrant les quatre vis et enfiler l'anneau
vers le bas de la base ronde.
La hauteur du ventilateur peut être réglée en desserrant l’anneau de réglage
de hauteur. Montez ou abaissez avec soin le ventilateur et serrez fermement
la vis de réglage.
Positionnez le corps du ventilateur sur le haut du tube principal et
l’enfoncez. Verrouiller la connexion à l’aide de la vis de serrage
Desserrez l'écrou (5) du moteur (8). Montez
fermement la grille arrière (6) sur le moteur en
faisant coïncider les 3 plots de montage. Resserrez
l'écrou (5) sur la grille de manière à bien bloquer la
grille sur le moteur.
Montez les pales du ventilateur (4) sur l'axe (7). Les
fixer fermement à l'aide de l’écrou à pas inversé (3).
A cet instant, les pales doivent pouvoir tourner
librement sans toucher l'écrou de serrage de la grille
arrière.
Desserrez la vis de verrouillage du clip de fixation
du cerclage (2a), Enclenchez le cercle de la grille
avant sur la grille arrière et resserrez la vis de
verrouillage.
FR-5

INSTRUCTIONS DE FONCTIONNEMENT
Appuyez sur le bouton du panneau de contrôle en fonction de votre vitesse de ventilation
souhaitée :
• « 1 » bouton vitesse lente
• « 2 » bouton vitesse moyenne
• « 3 » bouton vitesse rapide
• « 0 » bouton pour éteindre le ventilateur.
Tournez le bouton du minuteur pour régler le temps désiré avant l’arrêt automatique du
ventilateur « OFF ».
Ou tournez le bouton du minuteur sur « ON » pour désactiver le minuteur.
ENTRETIEN
Attention : l’appareil doit être impérativement débranché avant tout nettoyage.
1. Veillez à débrancher l’appareil avant de le nettoyer.
2. Nettoyez les pièces en plastique à l’aide d’une éponge humide imprégnée d’un savon
doux.
Enlevez le savon avec de l’eau claire et essuyez à l'aide d'un chiffon doux.
3. Assurez-vous qu’il n’y ait pas d’eau qui puisse entrer en contact avec le moteur.
4. Ne pas rebrancher l’appareil avant que celui-ci ne soit parfaitement sec.
SPECIFICATIONS TECHNIQUES :
Modèle n°
THVEL450K
Alimentation
220-240V~50Hz
Puissance
55 W
Classe II
Description
Symbole
Valeur
Unité
Débit d'air maximal
F
24,92
m3/min
Puissance absorbée
P
37,60
W
Valeur de service
SV
0,66
(m3/min)/W
Consommation d'électricité appareil éteint
POFF
0
W
Niveau de puissance acoustique
LWA
52,2
dB(A)
Vitesse maximale de l'air
c
2,35
mètres/sec
Norme de mesure de la valeur de service
IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout
complément d'information
ADMEA, 12 rue Jules Ferry,
93110 Rosny sous bois, France
Cet appareil est garanti 1 an.
FR-6

Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement en
tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012,
relative aux déchets d’équipements électriques et électroniques (DEEE).
- La présence de substances dangereuses dans les équipements électriques et électroniques
peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de
retraitement de ce produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les
déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de
recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des
systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales
(déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.
Importé par ADMEA, 12 rue jules ferry, 93110 Rosny sous bois, France
THOMSON est une marque de Technicolor SA utilisée sous licence par ADMEA.
FR-7

STAND FAN 40 CM
THVEL450K
INSTRUCTION MANUAL
IMPORTANT : Carefully read this instruction manual before switching on and keep
it safe.

WARNINGS
The product must be installed in accordance with the
national wiring rules.
This unit is intended for household and domestic use
only.
1. Well assemble the product before use.
2. Before connecting the appliance, check that:
- The supply voltage is the same as the nameplate,
- The power supply socket is suitable to the device,
- The cable plug is adapted to the socket
The product is intended only for a socket with a main
voltage of 230 volts (50 Hz).
3. Never insert fingers, pencils or other objects through
the grid when the appliance is running.
4. Make sure the appliance is placed on a stable surface
when in use.
5. Do not use your appliance near a window. The rain
could cause an electrical shock.
6. Never leave the appliance running unattended.
7. For security reasons, you MUST always remove the
plug from the outlet when not in use, before cleaning
or before maintenance.
8. Do not use chemicals or detergents for cleaning, it
could easily damage or deform your appliance.
9. Do not pull the cord to unplug from the socket.
10. Do not use the unit with a damaged cord or plug.
11. Never attempt to disassemble or repair the device
GB-2

yourself. In the case of repairs by someone not
competent, the warranty is void.
12. Unplug the product when you move it.
13. Never run the product in the presence or within
reach of unsupervised children.
14. The unit and the grid should not be removed for
maintenance or cleaning.
15. The devices are not intended to be operated by
means of an external timer or a separate remote
control system.
16. This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in a
safe way and understand
the hazards involved.
Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children
without supervision.
17. The appliance conforms with Directives
2004/108/EC regarding Electromagnetic
Compatibility (EMC) and Directives 2006/95/EC
regarding Low Voltage (LVD).
18. WARNING !!! If the power cable is damaged, it
must be replaced by the manufacturer, its after sales
service or similar qualified persons in order to
avoid a hazard.
GB-3

19. The plug must be removed from the base before
cleaning the appliance or undertaking maintenance
operations.
20. Once the device is assembled, it is forbidden to
remove the grilles.
21. This appliance is intended to be used in household
and similar applications such as:
- staff kitchen areas in shops, offices and other
working environments;
- farm houses;
- by clients in hotels, motels and other residential
type environments;
- bed and breakfast type environments.
ASSEMBLY
BASE ASSEMBY
Assembly the tube on the base by tighten the four screws and insert the base ring down over
the round base.
The height of the fan can be adjusted by loosening the height adjustment ring. Raise or lower the fan and
carefully tighten the screw.
Insert the fan body in the main tube and tighten the screw to secure the connection tube.
GB-4

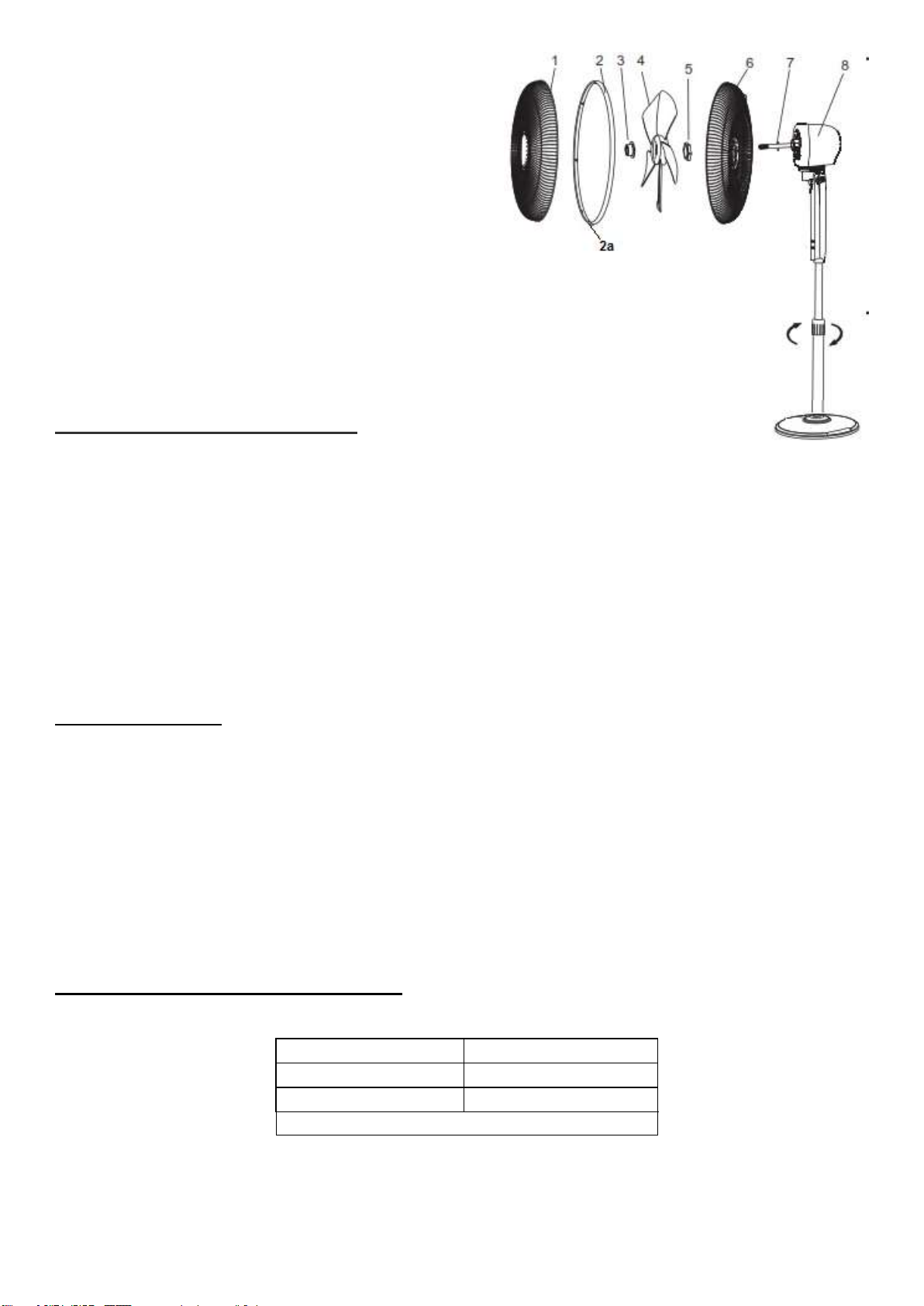

Loosen the nut (5) of the motor (8). Firmly mount the rear
grille (6) on the motor by matching 3 mounting pads.
Tighten the nut (5) on the back grid so as to block the grill
against the motor.
Mount the fan blades (4) on the axis (7). Firmly secure
them with the reversed nut (3). At this point, the blades
should turn freely without touching the nut of the rear
grille.
Loosen the locking strapping clip (2a) Put the front grille
on the rear grille and tighten the locking screw.
OPERATING INSTRUCTIONS
Push on the switch of the control panel according to your desired fan speed:
• « 1 » switch low speed
• « 2 » switch mid speed
• « 3 » switch high speed
• « 0 » switch to switch off the fan.
Turn the timer switch to adjust the time before the fan stop automatically “OFF”.
Or turn the timer switch to “ON” to deactivate the timer.
MAINTENANCE
Warning : Always unplug the appliance before cleaning.
1. Always disconnect the appliance from the mains by switching it off and removing the plug from the power
outlet before cleaning.
2. To clean the outer surface of the appliance, use a lightly damp cloth. Then, dry it thoroughly with a soft,
dry cloth before using again.
3. Do not allow water to penetrate the motor during cleaning.
4. Do not reconnect the unit until it is completely dry.
SPECIFICATIONS TECHNIQUES :
Model n°
THVEL450K
Power supply
220-240V~50Hz
Power
55 W
Classe II
GB-5

Description
Symbol
Value
Unit
Maximum fan flow rate
F
24.92
m3/min
Fan power input
P
37.60
W
Service value
SV
0.66
(m3/min)/W
Off power consumption
POFF
0
W
Fan sound power level
LWA
52.2
dB(A)
Maximum air velocity
c
2.35
meters/sec
Measurement standard for service value
IEC 60879:1986 (corr.1992)
Contact details for obtaining more information
ADMEA, 12 rue Jules Ferry, 93110 Rosny sous bois, France
This product has 1 year warranty
The European directive 2012/19/EC on Waste Electrical and Electronic
Equipment (WEEE), requires that old household electrical appliances must not be disposed in the
normal unsorted municipal waste stream. Old appliances must be collected separately in order to
optimize the recovery and recycling of the materials they contain and reduce the impact on human
health and the environment.
The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose
of the appliance it must be separately collected.
Consumers should contact their local authority or retailer for information concerning the correct disposal of
their old appliance
Imported by ADMEA, 12 Rue Jules Ferry, 93110 Rosny sous Bois, France
THOMSON is a trademark of Technicolor SA used under license by ADMEA.
GB-6
