THOMSON THCVT2300DT User manual

CONVECTEUR TURBO
MOBILE DIGITAL AVEC
TELECOMMANDE
THCVT2300DT
NOTICE D’UTILISATION
LIRE ATTENTIVEMENT LES INSTRUCTIONS
Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

CONSEILS DE SECURITE :
Attention !!!! Le radiateur ne doit être mis
en marche, seulement lorsque les pieds
sont parfaitement installés.
1. Lire attentivement la notice avant toute
première utilisation de l’appareil.
2. Le produit doit être installé en respectant
les règles nationales d'installation.
3. Il est nécessaire de surveiller et d’être
prudent lorsque l’appareil est à portée
des enfants.
4. Cet appareil est uniquement destiné à
une utilisation domestique et intérieure.
Ne pas l’utiliser à l’extérieur. Utiliser
l’appareil uniquement comme indiqué
sur la notice.
5. Toute autre utilisation non conforme aux
instructions du fournisseur pourrait causer
des dommages matériels ou blesser une
personne. Ne pas utiliser cet appareil à
d’autres fins que celles prévues par le
fabricant.
6. Utiliser ce produit dans une pièce bien
aérée et ventilée. Afin d’éviter une
surchauffe, ne pas couvrir l’appareil.
7.Ne jamais essayer de démonter les
boutons de commande, d’introduire des
objets dans la grille de ventilation. Le
fabricant ne pourrait être tenu pour
responsable.
FR-2

8. Ne pas laisser ce produit sans surveillance
lorsqu’il fonctionne. En cas de non-
utilisation, toujours s’assurer que le produit
est bien sur la position « Arrêt » et le
débrancher de la prise.
9. De grandes précautions doivent être
prises lors de son utilisation par ou près
d’enfants ou de personnes âgées.
10.Si le câble d'alimentation est
endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des
personnes de qualification similaire afin
d'éviter un danger.
11.Ne pas mettre le câble sous un tapis ou
tout objet lourd et ne pas couvrir.
12.Le tenir hors des points de passage afin
d’éviter tout incident. Ne pas utiliser sur
des surfaces instables.
13.Afin de prévenir tout risque d’incendie ou
d’électrocution, il est impératif de ne pas
exposer cet appareil à la pluie ou à
l’humidité et de ne pas l’ouvrir. L’appareil
contient des parties électriques qui
pourraient vous électrocuter ou vous
brûler.
FR-3

14. Ne pas placer cet appareil près de
textiles, surfaces ou liquides inflammables
afin d’éviter tout risque de feu. Le tenir
bien éloigné de toutes sources à risques
et maintenir à distance de sécurité (que
ce soit de face, de l’arrière ou des côtés).
Ne pas utiliser cet appareil dans des lieux
tels que des garages, entrepôts où sont
stockés des produits dangereux ou
inflammables (peintures, essences, alcools
…)
15.L’appareil ne doit pas être placé juste
en dessous d’une prise de courant.
16.Ce produit est chaud lorsqu’il fonctionne.
Afin d’éviter toutes blessures ou brûlures,
ne pas le toucher directement et utiliser
des gants ou autre moyen.
17.Ne pas utiliser cet appareil de chauffage
à proximité d’une baignoire, d’une
douche ou d’une piscine.
18.Avant toute opération, vérifier que la
tension de l’appareil correspond à la
tension de votre réseau électrique (prise
murale de 230 volts max.). Pour éviter tout
risque d’électrocution, brancher
l’appareil en emboîtant correctement les
fiches dans les prises prévues à cet effet.
19.En cas de besoin d’une rallonge, vous
assurez qu’elle est adaptée à la
puissance de cet appareil.
FR-4

20.Tant que l’appareil reste branché sur le
secteur (prise murale), il n’est pas
déconnecté de la source d’alimentation,
même s’il est éteint. L’appareil doit être
complètement débranché avant tout
nettoyage, service, maintenance ou
même déplacement d’un endroit à un
autre.
21.La prise de l'installation doit toujours être
munie d'un raccordement à la terre. Si
votre réseau domestique n’est pas
pourvu de mise à la terre, vous ne devez
pas connecter l'appareil.
22. AVERTISSEMENT: Afin d'éviter une
surchauffe, ne pas couvrir l'appareil de
chauffage.
23. Les appareils ne sont pas destinés à être
mis en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
24. Cet appareil peut être utilisé par des
enfants âgés d'au moins 8 ans et par des
personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si des
instructions relatives à l'utilisation de
l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été
appréhendés.
FR-5

Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par
des enfants sans surveillance.
25.Il convient de maintenir à distance les
enfants de moins de 3 ans, à moins qu'ils
ne soient sous une surveillance continue.
26.Les enfants âgés entre 3 ans et 8 ans
doivent uniquement mettre l'appareil en
marche ou à l'arrêt, à condition que ce
dernier ait été placé ou installé dans une
position normale prévue et que ces
enfants disposent d'une surveillance ou
aient reçu des instructions quant à
l'utilisation de l'appareil en toute sécurité
et en comprennent bien les dangers
potentiels. Les enfants âgés entre 3 ans et
8 ans ne doivent ni brancher, ni régler ni
nettoyer l'appareil, et ni réaliser l'entretien
de l'utilisateur.
27.ATTENTION - Certaines parties de ce
produit peuvent devenir très chaudes et
provoquer des brûlures. Il faut prêter une
attention particulière en présence
d'enfants et de personnes vulnérables.
28.Cet appareil est uniquement destiné à
une utilisation domestique et intérieure.
Ne pas l’utiliser à l’extérieur. Utiliser le
chauffage uniquement comme indiqué
sur la notice. Toute autre utilisation non
conforme aux instructions du fournisseur
pourrait causer des dommages
FR-6

matériels ou blesser une personne.
29.AVERTISSEMENT: Afin d'éviter une
surchauffe, ne pas couvrir l'appareil de
chauffage.
Ce symbole signifie
MISE EN GARDE:NE PAS COUVRIR
30.En ce qui concerne les informations
détaillées sur la manière de fixer les pieds
à l’appareil de chauffage, référez-vous à
la section: « MONTAGE »
31. Pour les instructions de nettoyage et
d'entretien, veuillez-vous référer à la
section: « Nettoyage et entretien»
Attention : Raccorder l’appareil
correctement au secteur et ne pas le
laisser à la portée des enfants sans
surveillance.
MISE A LA TERRE
Cet appareil doit être branché
sur une prise de terre. Cet
appareil est équipé d’une prise
électrique à terre.
Il doit être branché sur une prise
murale correctement installée
et équipée d’une prise de terre.
FR-7

ATTENTION : Une mauvaise utilisation de la
prise de terre peut entraîner le risque de
choc électrique.
Notes : En cas de question concernant la
prise de terre ou le branchement
électrique, veuillez consulter un personnel
qualifié.
En cas de court-circuit, la mise à la terre
réduit le risque de choc électrique en
permettant au courant d’être évacué par
le fil de terre.
MONTAGE:
Déballer le radiateur et les accessoires.
Retourner le radiateur.
Monter les 4 patins sous chaque pied plastique.
Fixer les pieds sous la base en insérant les vis à l’intérieur des pieds.
Puis redresser le radiateur
FR-8

DESCRIPTION:
1. Affichage de puissance de chauffe 9. Affichage de la minuterie
2. Affichage fonction Turbo 10. Affichage température cible
3. Affichage mode hors gel 11. Affichage température de la pièce
4. Affichage degré Celsius 12. Bouton Marche/ Veille
5. Bouton fonction turbo 13. Receveur infrarouge de la télécommande
6. Bouton augmenter la température 14. Bouton sélection °F / °C
7. Bouton diminuer la température 15. Bouton mode : sélection puissance de
8. Bouton minuterie chauffe et mode hors gel
FR-9

1. Bouton Marche/ Veille
2. Bouton turbo
3. Bouton augmenter la température
4. Bouton minuterie
5. Bouton mode : sélection puissance de
chauffe et mode hors gel
6. Bouton sélection °F / °C
7. Bouton diminuer la température
CARACTERISTIQUES TECHNIQUES :
Modèle N° :
THCVT2300DT
Puissance faible
1000 W
Désignation :
Convecteur turbo mobile digital
Puissance moyenne
1300 W
Tension :
220-240V~50-60Hz
Puissance forte
2300 W
CLASSE 1
« Ce produit est conforme aux exigences imposées par les directives 2014/35/CE
(abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/CE
(abrogeant la directive 89/336/CEE) »
FONCTIONNEMENT :
•PRECAUTIONS D’UTILISATION :
1. Avant d’utiliser cet appareil, vous assurer qu’il est posé sur une surface
plane et stable.
2. Ne jamais couvrir ou poser tout type d’objet sur le radiateur lorsqu’il
fonctionne.
3. Placer le radiateur à 90 cm au moins du mur, des meubles et rideaux.
4. Vérifier que la tension de l’appareil correspond à la tension du secteur
(prise murale de 230 volts).
5. Laisser refroidir le radiateur et le débrancher avant de le déplacer, et
utiliser les poignées pour le bouger.
•UTILISATION :
1. L’interrupteur d’alimentation électrique (sur le coté du radiateur) doit se
trouver sur la position « Arrêt » ; puis raccorder le radiateur au secteur.
2. Appuyer sur l’interrupteur d’alimentation électrique, un bip
retentit. L’appareil est en mode veille affichant la température de la
pièce(TEMP).
Allumer le radiateur en appuyant sur le bouton marche / veille, l’affichage
indique également la température cible(SET).
Appuyer sur le bouton mode pour la sélection d’une des 3 puissances de
chauffe : 1000 /1300 / 2300W, puis appuyer une nouvelle fois pour la
sélection du mode hors gel.
3. Appuyer sur le bouton « turbo » pour activer la ventilation.
(Remarque : en mode hors gel, la fonction turbo est désactivée)
4. La température ambiante souhaitée peut être réglée grâce au thermostat.
Régler la température cible (SET) à l’aide des boutons + ou - .
5. Lorsque la température de la pièce atteint la température cible, le
radiateur s’arrête de chauffer. Lorsque la température de la pièce aura
diminué de 2° C par rapport à la température cible. Le radiateur
recommence à chauffer.
FR-10

6. Bouton sélection °F / °C permet de changer l’affichage en Celsius ou Fahrenheit.
7. Bouton minuterie permet de choisir un arrêt différé entre 1 à 24 heures.
8. Le chauffage possède un système de protection contre les surchauffes.
Si une surchauffe de l’appareil devait arriver, un système de limite de température à
l’intérieur de l’appareil couperait automatiquement l’alimentation électrique, afin
de réduire les risques d’incendie.
Eteignez l’appareil, débranchez l’appareil de la prise secteur, et laissez-le refroidir
pendant au moins 10 minutes. Rebranchez ensuite la fiche dans la prise secteur et
remettez l’appareil en marche.

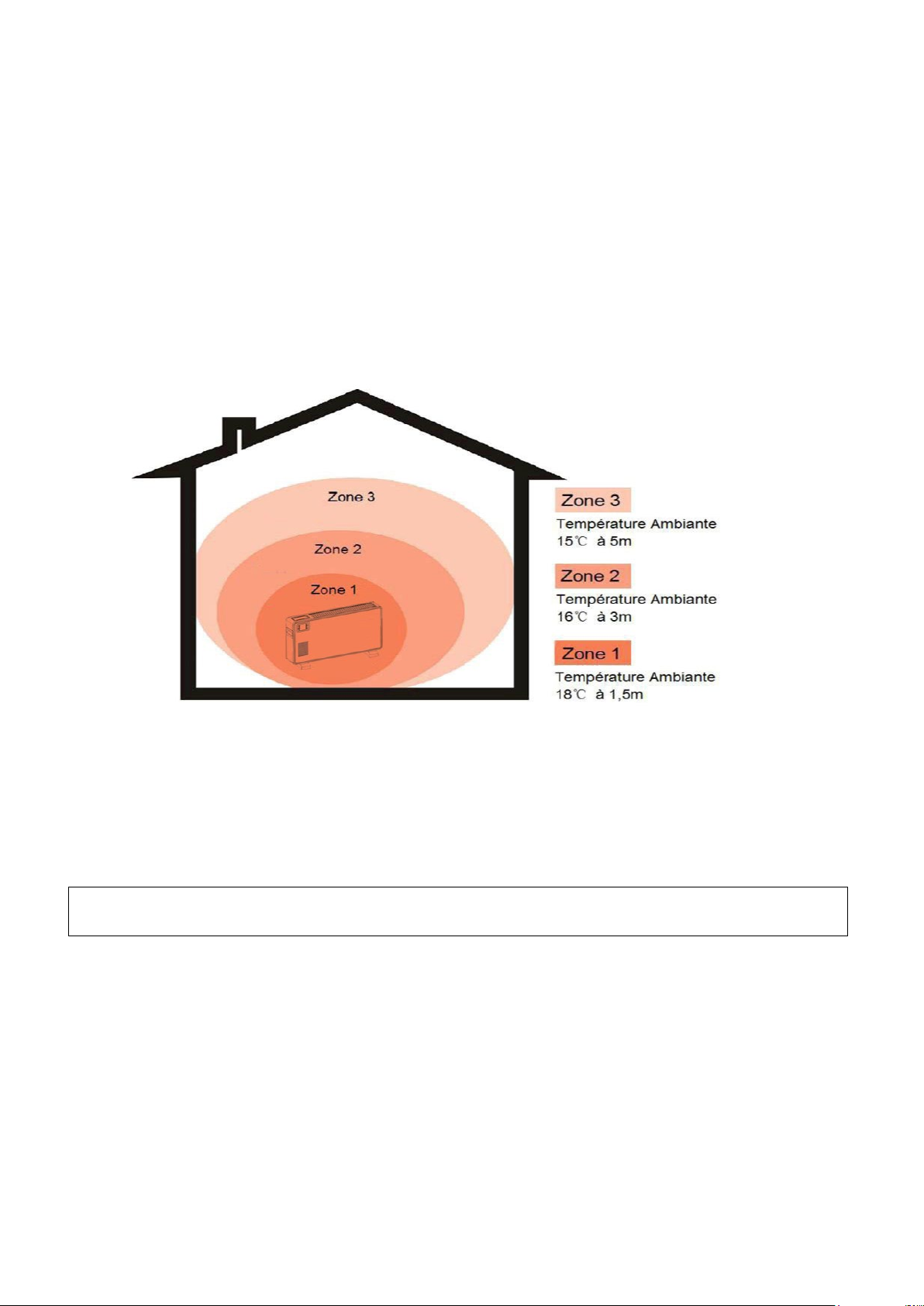

Remarque: L'écran affiche la température de la zone autour du produit (schémas
ci-dessous)
Il peut y avoir une différence d’indication de température, entre celle de la zone de
chauffe et celle de la pièce. Cette différence se réduit lors d’un fonctionnement en
continu du chauffage.
Remarque : L'affichage de la température ne reflétera pas la température
ambiante précise jusqu'à ce que l'appareil de chauffage ait fonctionné pendant
au moins 30 minutes.
Remarque: Lorsque vous n'utilisez pas le chauffage, veuillez éteindre l’appareil et
débranchez-le de la prise murale.
Télécommande
1. Fonctionne avec 1 pile bouton CR2032, 3 volts. Les piles usagées doivent être
mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus
(renseignez-vous auprès de votre revendeur) afin de protéger l'environnement
2. Respecter les polarités en les insérant.
3. Votre télécommande reprend les fonctions que celles indiquées sur votre clavier
de commande du chauffage.
FR-11

AVERTISSEMENT: Danger d’explosion si les piles sont mal installées remplacez les piles
uniquement par des piles du même type ou de type équivalent.
NETTOYAGE ET ENTRETIEN :
1. Toujours débrancher l’appareil et le tenir éloigné d’une prise avant de le
nettoyer.
2. Pour nettoyer la surface extérieure de l’appareil, utiliser un chiffon légèrement
humide. Ensuite, bien le sécher à l’aide d’un chiffon doux et sec avant toute
réutilisation.
3. N’utiliser aucun détergent ou produit chimique d’aucune sorte. N’utilisez pas
de cire ou de produits qui font briller car ils pourraient réagir à la chaleur et
provoquer une décoloration.
4. Lorsque l’appareil n’est pas utilisé pendant une certaine période, vous assurer
qu’il est bien débranché de la prise, et le ranger dans son emballage pour le
ranger plus facilement, et l’utiliser ultérieurement. Nettoyer votre radiateur
comme précédemment mentionné.
- Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement
en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012,
relative aux déchets d’équipements électriques et électroniques (DEEE).
- La présence de substances dangereuses dans les équipements électriques et
électroniques peut avoir des effets potentiels sur l’environnement et la santé
humaine dans le cycle de retraitement de ce produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les
déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de
recyclage et les autres formes de valorisation de cet équipement électrique et
électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les
collectivités locales (déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les
dommages résultant de:
(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la
corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non
autorisés;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions
concernant le produit ou le branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du
numéro de série du produit.
FR-12

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence du modèle: THCVT2300DT
Caractéristique
Symbole
Valeur U
nité
Caractéristique Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de chauffage
décentralisés électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
P
nom
2.0-2.3
kW
contrôle thermique manuel de la
charge avec thermostat intégré
non
Puissance thermique
minimale
(indi
cative)
P
min
1,0
kW
contrôle thermique manuel de la
charge avec réception d'informatio
ns
sur la température de la pièce et/ou
extérieure
non
Puissance thermique
maximale continue
Pmax,c
2.0-2.3
kW
contrôle thermique électronique de
la charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
non
Consommation
d'électricité auxi
-
liaire
puissance thermique régulable par
ventilateur
non
À la puissance
thermique nominale
el
max
N/A
kW
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul type)
À la puissance
thermique mini
male
el
min
N/A
kW
contrôle de la puissance thermique à
un palier, pas de contrôle de la
température de la pièce
non
En mode veille
el
SB
N/A
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
non
contrôle de la température de la
pièce avec thermostat mécanique
non
contrôle électronique de la
température de la pièce
oui
contrôle électronique de la
température de la pièce et
programmateur journalier
non
contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
non
Autres options de contrôle (sélectionner une ou plusieurs
options)
contrôle de la température de la
pièce, avec détecteur de présence
non
contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverte
non
option contrôle à distance
non
contrôle adaptatif de l'activation
non
limitation de la durée d'activation
non
capteur à globe noir
non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
FR-13

CONSERVER CES INSTRUCTIONS
Importé par SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
THOMSON est une marque de Technicolor SA utilisée sous licence par
SCHNEIDER CONSUMER GROUP.
FR-14

MOBILE TURBO DIGITAL
CONVECTOR WITH REMOTE
CONTROL
THCVT2300DT
INSTRUCTION MANUAL
CAREFULLY READ THESE INSTRUCTIONS
This product is only suitable for well insulated spaces or occasional use.

SAFETY RECOMMENDATIONS:
Caution! The heater should be switched
on only when the foots are fully secured.
1. Read the instructions before using the
appliance for the first time.
2. The appliance must be installed
following national regulations for use.
3. It is necessary to be vigilant and
supervise the appliance while children
are close by.
4. This appliance is only designed for
domestic and indoor use. Do not use
outdoors. Use the heater only as
indicated in the instructions. Any other
use that does not conform to the
supplier's instructions may cause
material damage or personal injury
5. Any other use not in accordance with
manufacturer's instructions may result in
property damage or personal injury. Do
not use this appliance for other purposes
than intended by the manufacturer.
6. Use this appliance in a well aerated and
ventilated room. Do not cover the
appliance or air flow.
7. Never try to remove the control knobs,
push objects into the ventilation. The
manufacturer cannot be held
responsible.
GB-2

8. Do not leave this appliance
unsupervised while it is on. When not
being used, always ensure that the
product is securely in the 'Off' position
(O) and unplugged from the socket.
9. Great care must be taken when being
used by or in the presence of children of
older persons.
10.If the power cable is damaged, it must
be replaced by the manufacturer, their
after-sales service or a similarly qualified
person to avoid any hazards.
11.Do not place the cable under a carpet
or any heavy object, and do not cover.
12.To avoid accidents, keep away from
areas where people may trip. Do not
place on unstable surfaces
13.To avoid any risk of fire or electric shock,
it is essential that the appliance not be
exposed to rain or moisture, and not be
opened. The appliance contains electric
parts that may electrocute or burn you.
14.Do not place this appliance close to
flammable fabrics, surfaces or liquids in
order to avoid any risk of fire. Keep it well
away from any source at risk of causing
hazards and maintain it at a safe
distance (whether this is the front, rear or
sides). Do not use this appliance in
locations such as garages, warehouses
etc. where dangerous or flammable
GB-3

products are stored (paint, fuel, alcohol
etc.).
15.The appliance must not be placed just
underneath an electric socket.
16.This product is hot when it is on. To avoid
any injuries or burns, do not touch it
directly and use gloves or other means.
17.Do not use this heating appliance close
to a bath, shower or swimming pool
18.Check that the voltage corresponds to
that of the power supply (230v mains
socket) To avoid any risk of electric
shock, plug the appliance in with the
pins fitted correctly into the socket.
19.In the event that you need an extension
cable, ensure that it is suitable for the
appliance's power level.
20.While the appliance remains plugged
into the socket (wall socket) it is not
disconnected from the power supply,
even if it is switched off. The appliance
must be completely unplugged before
cleaning, services, maintenance or even
moving from one place to another.
21.The power socket must always be
equipped with an earth connection. If
your domestic electrical installation is not
earthed, you should not connect the
appliance.
22.WARNING: To avoid overheating, do not
cover the heater.
GB-4

23.Appliances are not designed to be used
in conjunction with a separate timer or
with a control system used at a distance.
24.This device can be used by children with
at least 8 years old and people with
reduced physical, sensory or mental
capabilities or lack of experience or
knowledge, if they are properly
monitored (s) or given to them
instructions for using the machine safely
and if the risks were apprehended.
Children should not play with the
appliance. Cleaning and user
maintenance should not be performed
by children unattended.
25.Children of less than 3 years should be
kept away unless continuously
supervised.
26.Children aged from 3 years and less than
8 years shall only switch on/off the
appliance provided that it has been
placed or installed in its intended normal
operating position and they have been
given supervision or instruction
concerning use of the appliance in a
safe way and understand the hazards
involved. Children aged from 3 years
and less than 8 years shall not plug in,
regulate and clean the appliance or
perform user maintenance.
GB-5

27.CAUTION — Some parts of this product
can become very hot and cause burns.
Particular attention has to be given
where children and vulnerable people
are present.
28.For domestic & indoor use only. Do not
use it outdoor. Use the heater as per the
instruction manual. Any other use that
does not comply with the supplier’s
instructions could result in property
damage or personal injury.
29.WARNING: To avoid overheating, do not
cover the heater.
This symbol means: WARNING: DO
NOT COVER
30. Regarding detailed information on how
to attach the feets to the heater, refer to
the section "ASSEMBLY"
31. Regarding detailed information on how
to clean and maintain the heater, refer
to the section "CLEANING AND
MAINTENANCE"
Warning: Plug the appliance in correctly
and do not leave within reach of children
without supervision.
GB-6
