TIPTEL KM-38 User manual

Quick Installation Guide
Installatie handleiding
Guide d’installation rapide
Kurzanleitung Installation

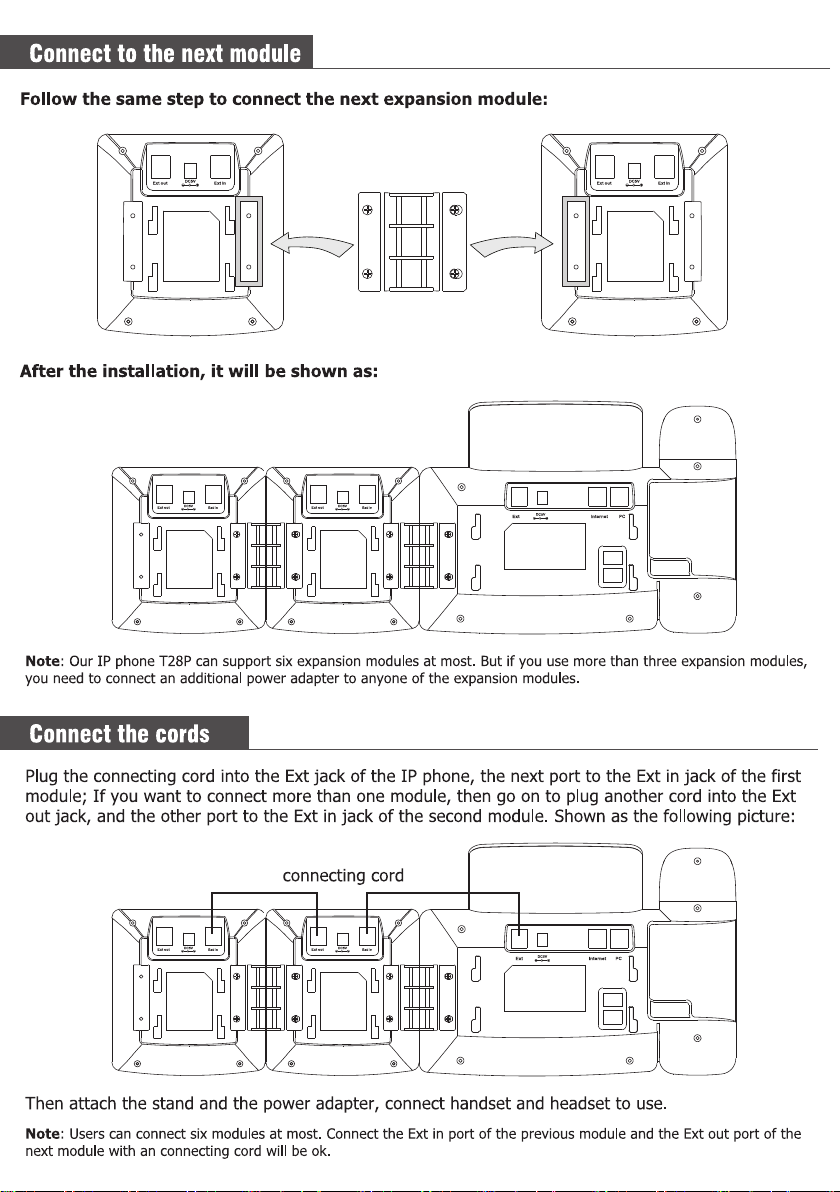

English

Uitbreidingsmodule
Nederlands

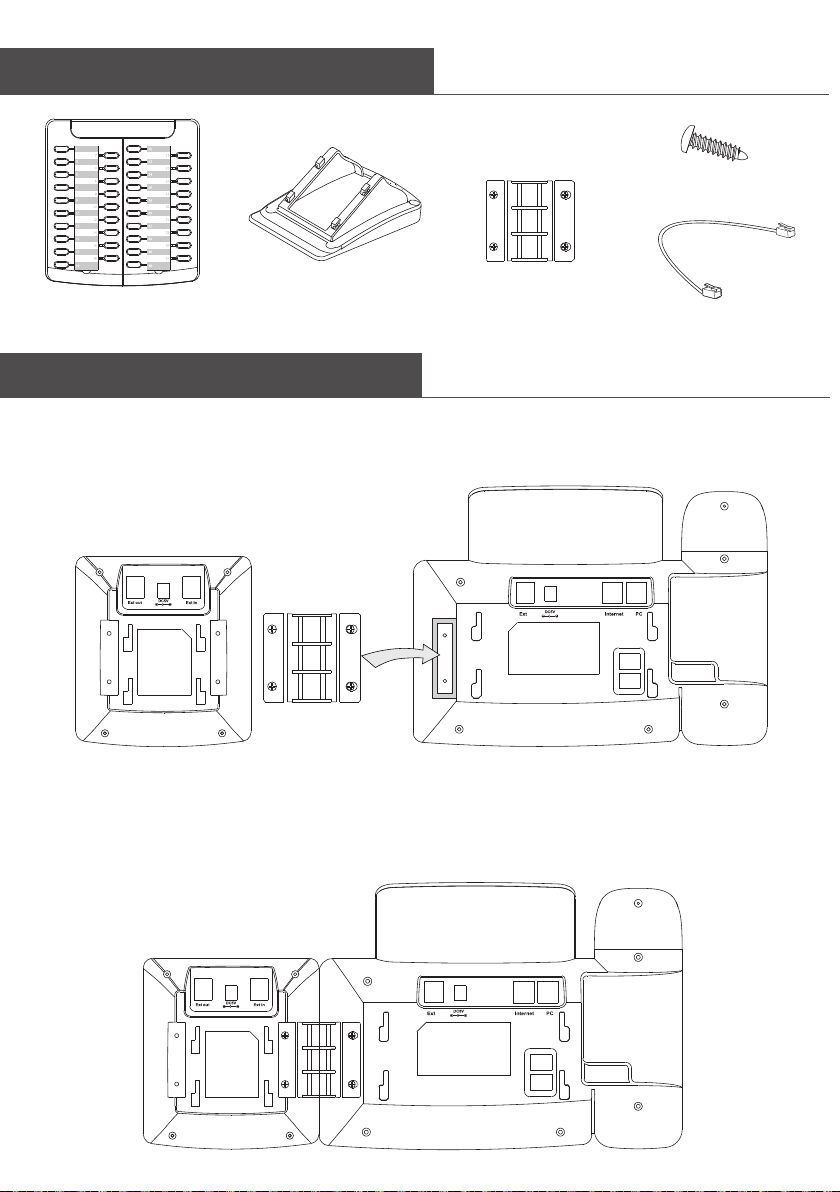

Leveringsomvang
Uitbreidingsmodule tiptel KM-38 standaard montage plaat aansluitkabel
schroef
Aansluiten op de IP telefoon
1. Gebruik de montage plaat en de schroeven om de uitbreidingsmodule tiptel KM-38 te
bevestigen aan de IP telefoon, zie onderstaande afbeelding:
2. Uw IP telefoon en de uitbreidingsmodule tiptel KM-38 zullen bevestigd zijn zoals op
onderstaande afbeelding wordt weergegeven:

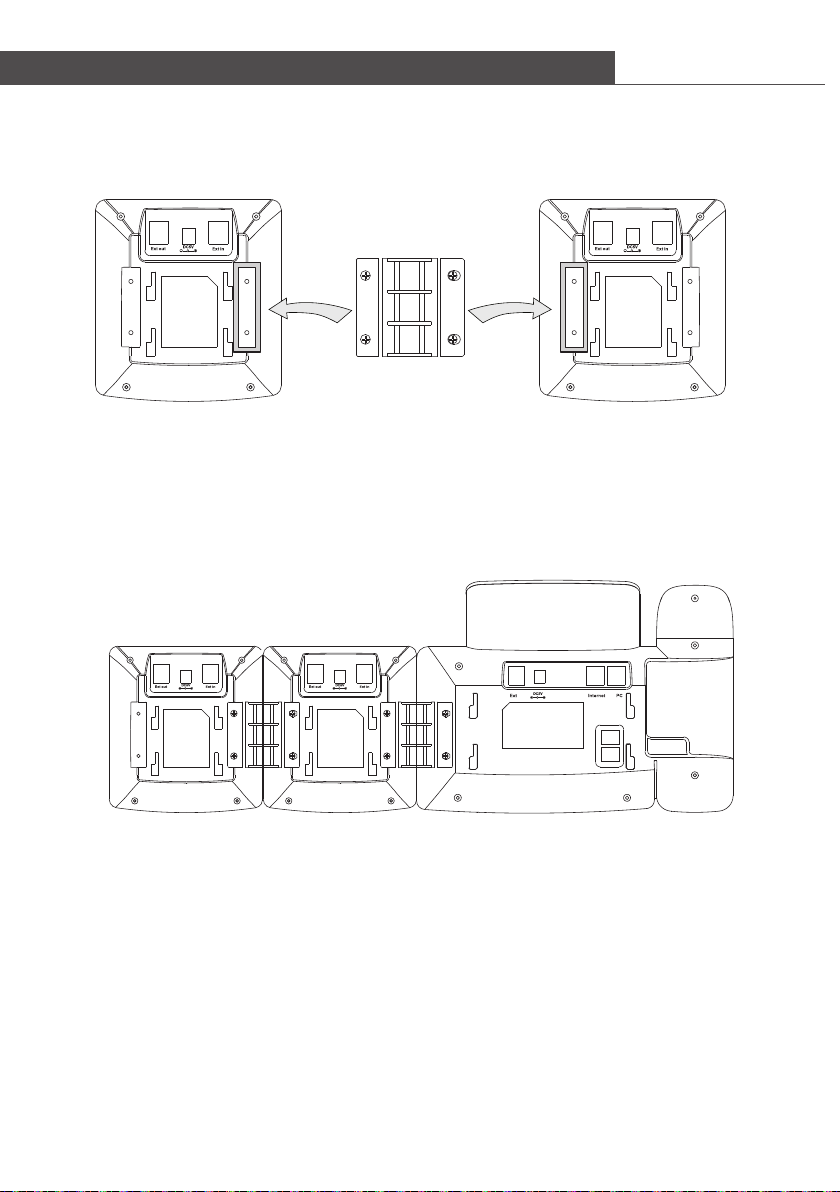

Bevestigen aan een andere uitbreidingsmodule tiptel KM-38
1. Volg dezelfde stappen als bij de IP telefoon, om meerdere uitbreidingsmodules tiptel
KM-38 aan elkaar te bevestigen.
2. Uw IP telefoon en de uitbreidingsmodules tiptel KM-38 zullen bevestigd zijn zoals op de
onderstaand afbeelding wordt weergegeven:
Opmerking: Op de tiptel IP 286 en de tiptel IP 284 kunnen maximaal 6 uitbreidingsmodules tiptel KM-38
worden aangesloten. Als u gebruik maakt van meer dan 3 uitbreidingmodules tiptel KM-38 ,dan dient u
op één van de uitbreidingsmodules tiptel KM-38 een extra adapter aan te sluiten.

Sluit daarna de standaard, de adapter, de handset en/of de headset aan.
Opmerking: U kunt tot 6 uitbreidingsmodules aansluiten. Verbind de uitbreidingsmodules tiptel KM-38 met elkaar door
de Ext out aansluiting van de ene module te verbinden met een aansluitkabel in de Ext in aansluiting van de volgende
module.
De toetsen van uitbreidingsmodules tiptel KM-38 kunnen allen via de webinterface ingesteld worden. Raadpleeg de
instructie op de verkorte handleiding van de IP 286 of IP 284 voor toegang tot de webinterface.

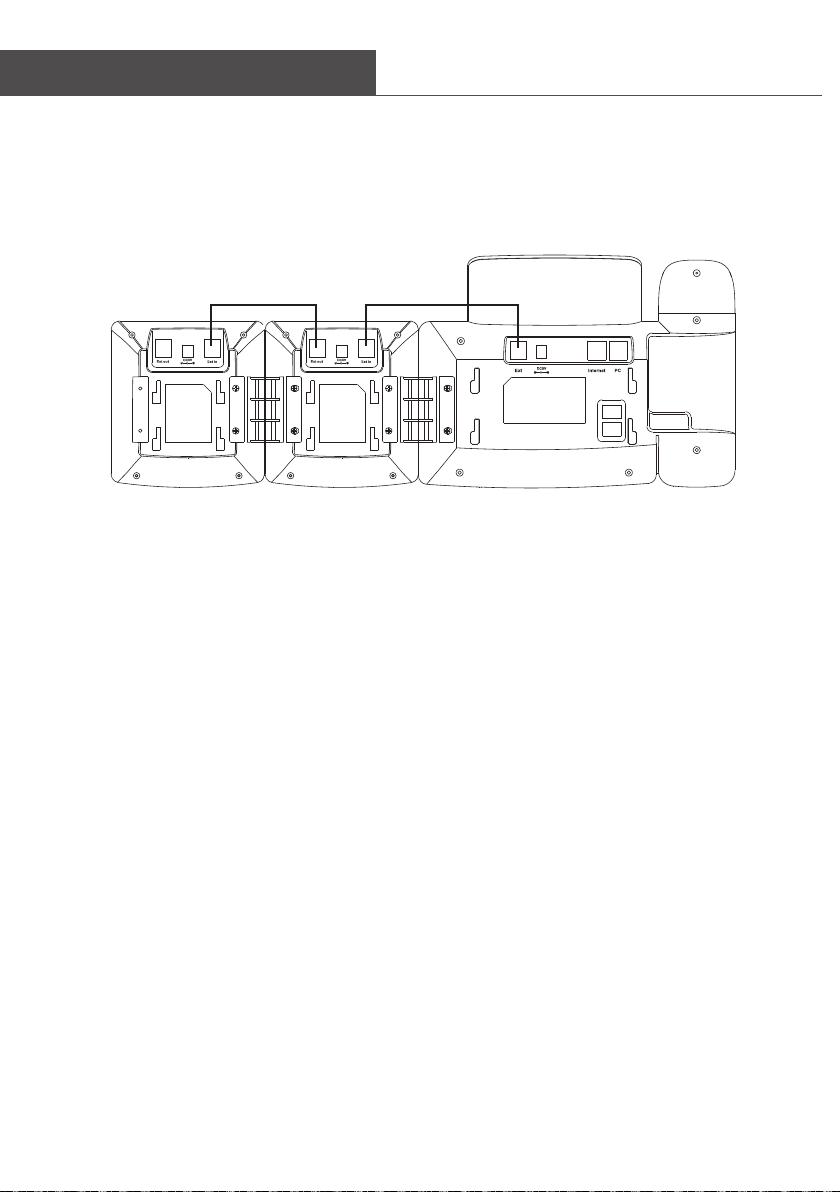

De aansluitkabel aansluiten
Sluit de ene zijde van de aansluitkabel aan op de Ext aansluiting van de IP telefoon en de andere zijde
van de aansluitkabel aan op de Ext in aansluiting van de uitbreidingmodule tiptel KM-38. Als er meerdere
uitbreidingsmodules tiptel KM-38 aangesloten zijn, sluit dan de ene zijde van de aansluitkabel aan op de
Ext out aansluiting van de eerste uitbreidingsmodule tiptel KM-38 en de andere zijde van de aansluitkabel
op de Ext in aansluiting van de andere uitbreidingsmodule tiptel KM-38. Zie onderstaande afbeelding.
aansluitkabel(s)

Module d’extension
Français

Contenu de la livraison
Module d’extension Support Plaque de fixation Cordon de connexion
Vis de fixation
Raccordement au téléphone
1. Utilisez la plaque de fixation et la vis pour fixer le module d’extension au téléphone IP,
comme indiqué sur le schéma:
2. Votre téléphone ainsi que le module d’extension de touches seront raccordés de la
manière suivante:

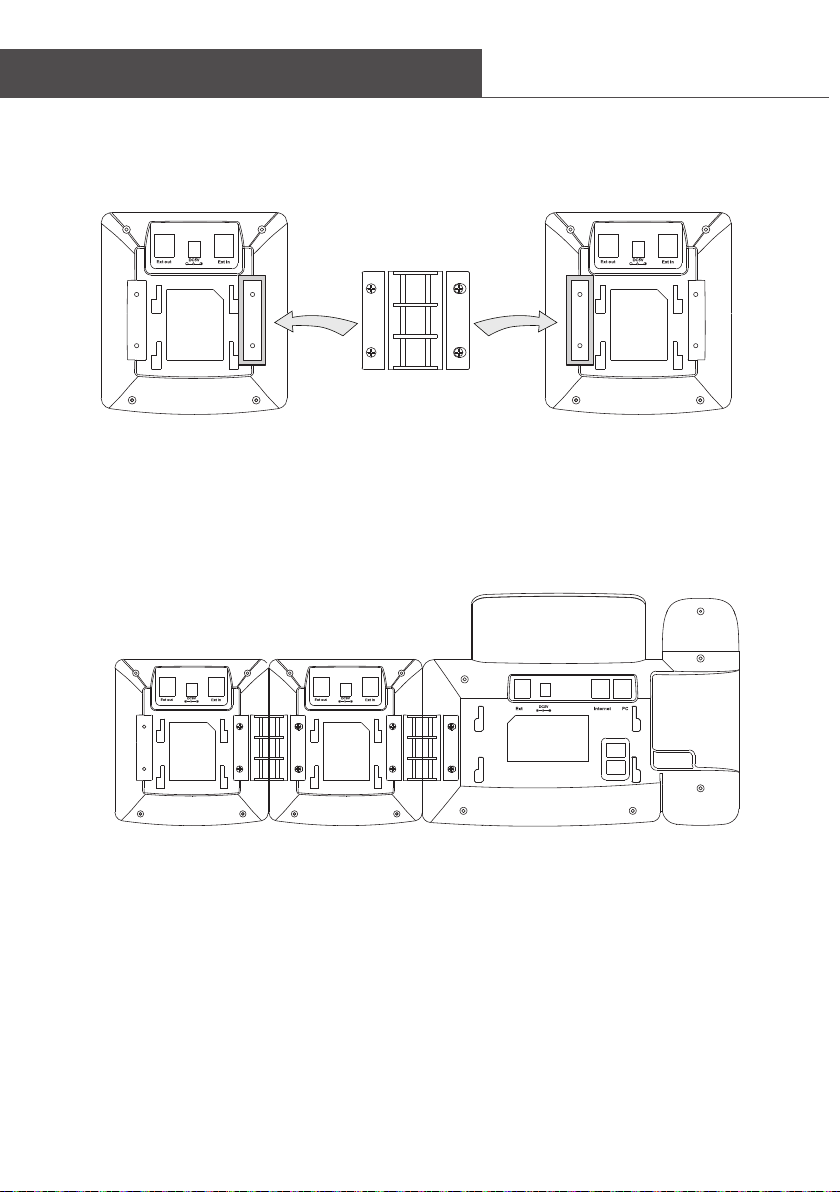

Connexion du module suivant
Suivez la même étape pour raccorder un module d’extension supplémentaire:
Une fois l’installation réalisée, vous devez avoir le schéma suivant:
Remarque: Notre téléphone VoIP a été conçu pour recevoir jusqu’à 6 modules d’extension au total.
Cependant si vous utilisez plus de 3 modules d’extension, il vous sera nécessaire d’ajouter une alimentation
pour chaque module supplémentaire.

Fixez ensuite le support et l’alimentation secteur, connectez le combiné et le casque pour utilisation.
Remarque: Il n’est possible d’utiliser que 6 modules maximum. Connecter le port EXT IN du module
précédent et le port EXT OUT au module suivant avec le cordon de connexion.
Connexion des câbles
Insérez le cordon de connexion dans la prise jack EXT du téléphone VoIP, l’autre extrémité dans la prise
jack EXT IN du premier module ; si vous souhaitez connecter plus d’un module, poursuivez en raccordant
le prochain cordon du second module dans la prise jack OUT du premier module et l’autre extrémité dans
la prise jack EXT IN du deuxième module, comme indiqué sur le schéma:
Cordon de connexion

Erweiterungsmodul
Deutsch

Verpackungsinhalt
Erweiterungsmodul Standfuß Verbindungsstück Ethernet-Kabel
Schrauben
Verbindung mit dem Telefon
Verwenden Sie das Verbindungsstück und die Schrauben um das Erweiterungsmodul
(wie abgebildet) mit dem IP Telefon zu verbinden:
Ihr Telefon und das Erweiterungsmodul sind dann wie unten abgebildet miteinander
verbunden:

Verbindung mit dem nächsten Modul
Führen Sie diesen Schritt erneut aus, um das Erweiterungsmodul zu verbinden.
Nach der Installation sollte es folgendermaßen aussehen:
Hinweis:
An die dafür vorbereiteten IP Telefone können maximal 6 Erweiterunsmodule angeschlossen werden.
Wenn Sie aber mehr als 3 Erweiterungsmodule anschließen, müssen Sie jedes der Module mit einem
zusätzlichen Stromanschluss verbinden.

Montieren Sie dann den Standfuß, das Netzteil, den Hörer und das Headset.
Hinweis:
Der Benutzer kann maximal 6 Module anschließen. Es reicht aus, die Eingangsbuchse des
vorangehenden Moduls mit der Ausgangsbuchse des nachfolgenden Moduls durch ein
Verbindungskabel zu verbinden.
Kabelverbindungen
Stecken Sie das Verbindungskabel in die Nebenstellen-Buchse des IP Telefons, den anderen
Anschluss in die Eingangsbuchse des ersten Moduls. Wenn Sie mehr als ein Modul anschließen
möchten, dann verbinden Sie die Nebenstellen-Ausgangsbuchse durch ein weiteres Kabel mit der
Eingangsbuchse am zweiten Modul. Siehe Abbildung:
Anschlusskabel
