TOOQ TQE-3530B User manual

CAJA EXTERNA 3.5” - SATA
Manual de usuario
EN
FR
PT
ES
TQE-3530B
3.5” STORAGE ENCLOSURE - SATA
User manual
BOÎTIER DISQUE DUR EXTERNE 3.5” - SATA
Manuel d’utilisation
CAIXA EXTERNA 3.5” - SATA
Manual do usuário
USB 3.0 / 3.1 Gen 1

2
ES
La caja externa 3,5” de TooQ es Plug & Play y le permite
conectar su disco SATA HDD a través de un puerto USB
3.0 / 3.1 Gen 1 a cualquier dispositivo.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión.
• 1 x Peana.
• 4 x Tornillos para el disco duro.
• 2 x Tornillos para carcasa.
• 1 x Mini destornillador.
• 1 x Adaptador de corriente.
• 1 x Manual de usuario.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Características de la caja externa
• Interfaz USB 3.0 / 3.1. Gen 1 – Hasta 5 Gbps.
• Soporta discos de 3,5” HDD de hasta 8 TB de capacidad.
• SATA I, II, y III.
• Tipo de archivos soportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar controladores.
• Indicador LED de encendido y lectura.
• Carcasa de aluminio.
• Botón de encendido.
• Alimentación: AC 100-240V, DC 12V/2A.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
La placa PCB de la carcasa es muy sensible a las descargas
electroestáticas. Asegúrese de liberar la electricidad estática
antes del montaje de la caja externa.

3
ES

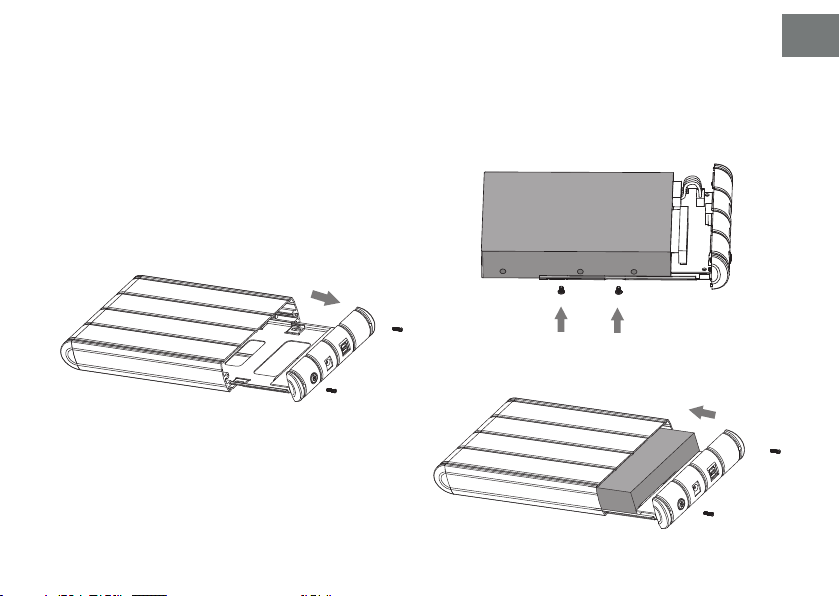

Instalación del disco en la caja externa
1. Abra la caja externa deslizando la bandeja de la placa
PCB hacia la dirección indicada por la echa.
2. Instale el disco duro en la placa PCB y asegúrelo con
los cuatro tornillos.
Advertencia: No manipule los elementos de la placa (PCB), puede
dañarlos y perder la garantía.
3. Introduzca el disco con la placa PCB en la carcasa y
ciérrela totalmente con los dos tornillos.

4
ES
Botón de encendido USB-B
Jack DC 12V/2A

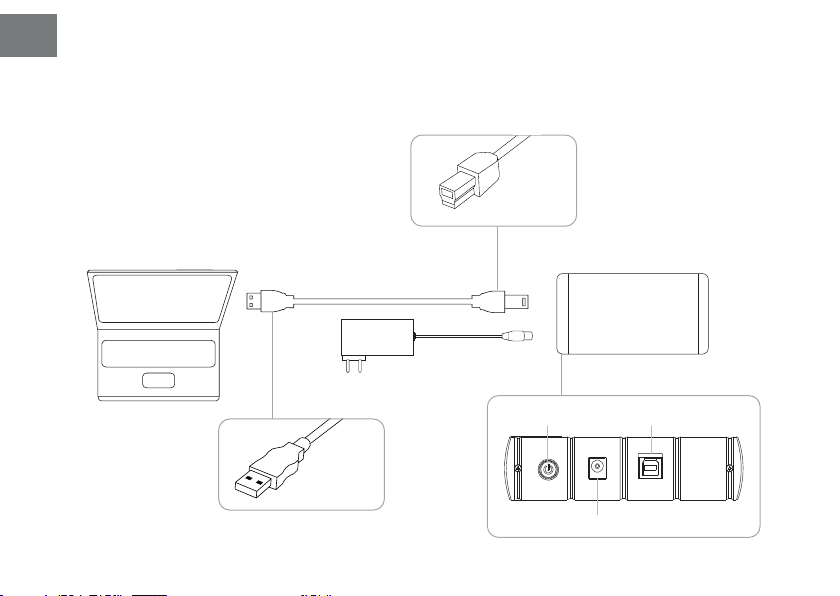

4. Enchufe el cable de alimentación y conéctelo a la caja externa. Conecte el cable por el extremo USB-A al dispositivo y
por el extremo USB-B a la caja externa. La velocidad de transferencia se adaptará a la versión del puerto USB que tenga
el dispositivo.
Caja externa HDD
Dispositivo
USB-A
USB-B
Cable de conexión
Cable de
alimentación

5
ES
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el sistema
hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y de
formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
inteligible, la garantía no será aplicada.
Fuera de garantía
La garantía no cubre los daños o defectos provocados en
la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con
líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos en el
disco duro por el uso indebido de este o de la caja externa.

6
ES
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.

EN
7
TooQ 3,5” storage enclosure is Plug & Play and allows you
to connect your SATA disk HDD through a USB 3.0 / 3.1
Gen 1 port to any device.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 1 x Stand.
• 4 x Screws for the hard drive.
• 2 x Screws for the storage enclosure.
• 1 x Mini screwdriver.
• 1 x Power adapter.
• 1 x User manual.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Features
• USB Interface 3.0 / 3.1 Gen 1 – Up to 5Gbps.
• Supports 3,5” HDD disks up to 8TB capacity.
• SATA I, II and III.
• Supported le types: FAT32 / NTFS / APFS / eXT4 /
HFS+.
• Supports UASP protocol.
• Plug & Play, no need to install drivers.
• LED indicates power and data access.
• Aluminum case.
• Power button.
• Power: AC 100-240V, DC 12V/2A.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
The PCB board of the enclosure is very sensitive to
electrostatic discharges. Be sure to release static electricity
before mounting the storage enclosure.

EN
8
Hardware installation
1. Open the external enclosure sliding the PCB board in the
direction indicated by the arrow.
2. Install the hard disk on the PCB board and secure it
with the four screws.
Caution: Do not touch the chipset on the PCB board or the
guarantee will be void.
3. Insert the hard disk with the PCB board into the enclo-
sure and close it completely with the two screws.

EN
9

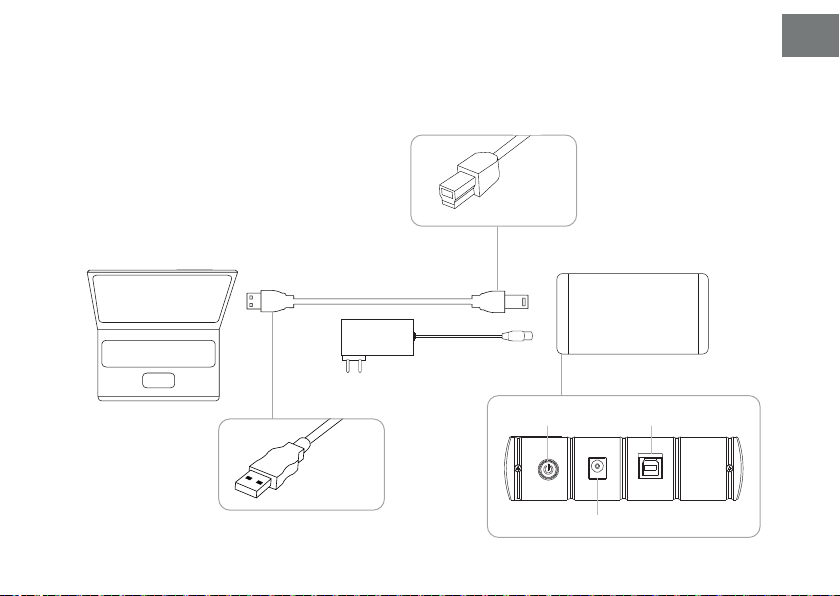

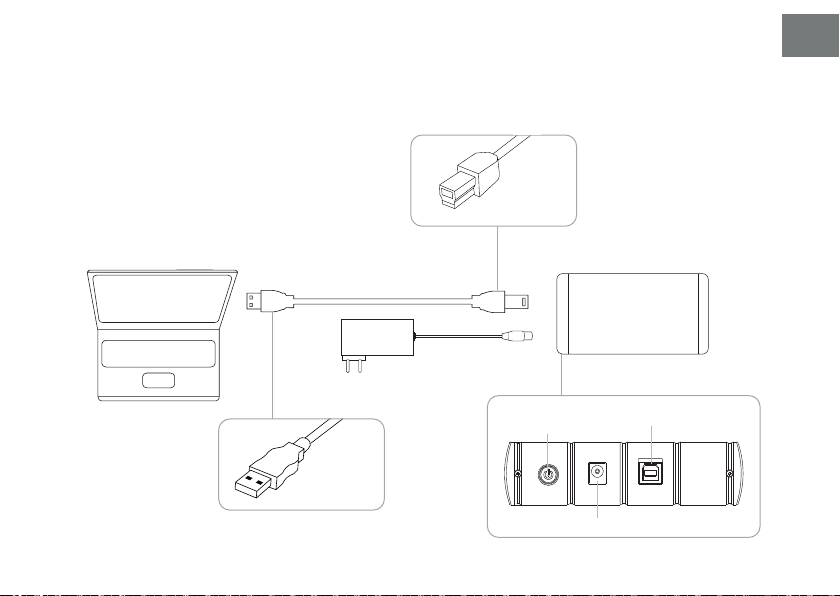

4. Plug in the power cord cable and connect it to the external enclosure. Connect the cable from the USB-A end to the
device and from the USB-B end to the external enclosure. The transfer rate will be adapted to the version of the USB port
on the device.
Storage enclosure HDD
Device
USB-A
USB-B
Connection cable
Power supply cable
Power button USB-B
Jack DC 12V/2A

EN
10
Disk partition and le format
If the disk is new, it will not be recognized by the system until
you create partitions and format it.
This operation can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
Mac: Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.
In case of hard disk failure:
• Check that the disk partition and le format partition have
been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor.
Warranty Information
TooQ offers a guarantee of 24 months from the time of
purchase, so it is essential to have the ticket or invoice
where the date appears. The distributor or dealer from
whom you purchased this product will handle your claim
and provide technical service while the warranty is in effect.
The storage enclosure should show the serial number
without having been altered or erased, if it is not intelligible,
the warranty will not be applied.
Out of Warranty
The warranty does not cover the effects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or the
storage enclosure.

EN
11
FAQ
Can be found frequently asked questions on our website
www.tooq.com under the product link.
Products may suffer variations due to stock change,
product improvement or printing error. If you have any
doubt, please contact us.

12
FR
Le boîtier externe 3.5” TooQ est Plug & Play et vous permet
de connecter votre disque dur SATA via un port USB 3.0 /
3.1 Gen 1 sur tout dispositif.
Contenu de l’emballage
• 1 x Boîtier externe.
• 1 x Câble de raccordement.
• 1 x Support.
• 4 x Vis pour disque dur.
• 2 x Vis pour le boîtier.
• 1 x Mini-tournevis.
• 1 x Adaptateur secteur.
• 1 x Manuel d’utilisation.
Lisez attentivement ce manuel d’instructions avant de
commencer l’installation pour votre sécurité et pour assurer
une utilisation correcte de ce produit.
Caractéristiques du boîtier externe
• Interface USB 3.0 / 3.1 Gen 1 - Jusqu’à 5 Gbps.
• Prend en charge les disques durs de 3,5” d’une capacité
maximale de 8 TB.
• SATA I, II et III.
• Types de chiers supportés : FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Supporte le protocole UASP.
• Plug & Play, aucun pilote n’est necessaire.
• Témoin LED d’alimentation et de lecture.
• Boîtier en aluminium.
• Bouton de mise en marche.
• Alimentation : AC 100-240V, DC 12V/2A.
Pré-requis du système
• Disposer d’un port USB sur l’appareil que vous
souhaitez connecter.
• Compatible avec Windows, Mac et Linux.
Le PCB du boîtier est très sensible aux chocs électrostatiques.
Veillez à libérer de l’électricité statique avant toute installation
du boîtier externe.

13
FR

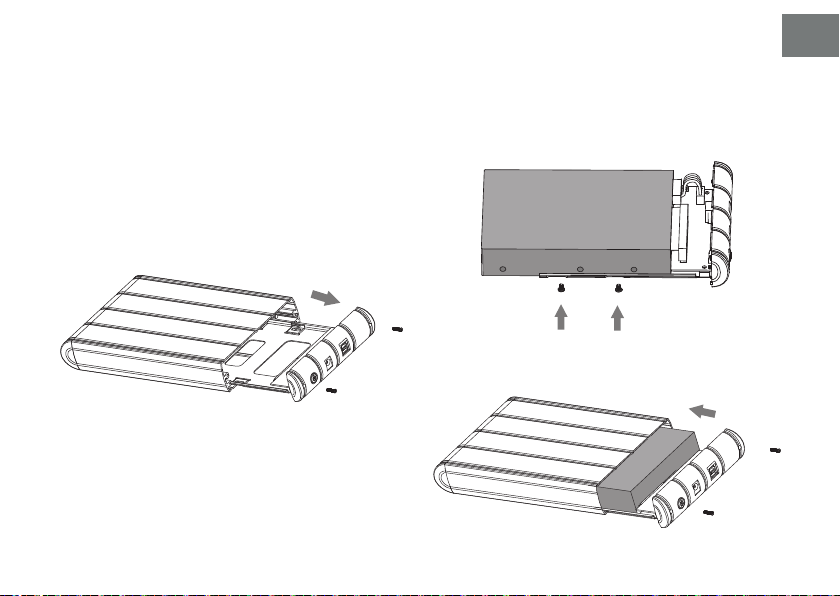

Installation du disque dur dans le boîtier
1. Ouvrez la boîte extérieure en faisant glisser le plateau du
PCB dans le sens indiqué par la èche.
2. Installez le disque dur sur la carte PCB et xez-le en
utilisant les quatre vis fournies.
Attention : Ne pas manipuler les éléments de la carte (PCB), ils
risquent d’être endommagés et donc de perdre la garantie.
3. Insérez le disque avec la carte PCB dans le boîtier et
fermez-le complètement avec les deux vis.

14
FR
4. Branchez le cordon d’alimentation et reliez-le au boîtier externe. Connectez le câble du côté de l’USB-A à l’appareil et
l’extrémité USB-B vers la boîte externe. Le débit de transfert sera adapté à la version du port USB dont dispose l’appareil.
Boîtier Externe HDD
Dispositif
USB-A
USB-B
Câble de raccordement
Câble d’alimentation
Bouton de mise
en marche USB-B
Jack DC 12V/2A

15
FR
Partitionnement du disque dur USB
Avant de pouvoir utiliser le disque dur USB, il faut le
partitionner et leformater.
Cette opération peut être exécutée sur des systèmes :
Windows : Équipe (clic droit) →Gérer →Stockage →
Gestionnaire de disques.
Mac : Finder →Allez sur →Utilitaires → Utilitaire de disque.
Linux : Système →Administration du système →Utilitaire
de disque.
Renseignements sur la garantie
TooQ offre une garantie de 24 mois à partir de la date
d’achat, il est donc essentiel de conserver le ticket ou la
facture sur laquelle la date y est afchée. Votre distributeur
ou vendeur auprès duquel vous avez acheté ce produit
répondra à votre demande et vous fournira son service
technique tant que la garantie sera en vigueur. Le boîtier
externe devra afcher le numéro de série sans avoir été
modié ou effacé, s’il n’est pas intelligible, la garantie ne
sera pas appliquée.
Extinction de la garantie
La garantie ne couvre pas les effets et dommages causés
au boîtier externe par :
• Ne pas respecter les indications du manuel d’utilisation.
• Toute modication ou altération en tous genres.
• Les températures élevées et basses, l’humidité et le
contact avec les liquides.
• Usure et rayures occasionnées par l’utilisation quotidienne.
La garantie ne couvre pas les dommages ou défauts du
disque dur causés par une mauvaise utilisation du disque
dur ou du boîtier externe.
En cas de défaillance du disque :
• Vériez que la partition du disque et le format de chier
ont été effectués.
• Vériez que le disque est dans un état optimal. Dans le
cas contraire, contactez le fabricant ou le distributeur
du disque.

16
FR
FAQ
Parcourez la foire aux questions sur : www.tooq.com sous
le lien produit.
Certains produits peuvent subir des variations en raison
de variations de stock, d’améliorations ou d’erreurs
d’impression. Pour tout renseignement, n’hésitez pas à
nous consulter.

17
PT
A caixa externa 3.5” da TooQ é Plug & Play e permite-lhe
ligar o seu disco SATA através de uma porta USB 3.0 / 3.1
Gen 1 a qualquer dispositivo.
Conteúdo da embalagem
• 1 x Caixa externa.
•1 x Cabo de ligação.
•1 x Stand.
•4 x Parafusos do disco rígido.
• 2 x Parafusos do disco rígido.
•1 x Mini chave de fendas.
•1 x Transformador de energia.
• 1 x Manual de instruções.
Por motivos de segurança e uso adequado deste produto,
leia atentamente este manual de instruções antes de iniciar
a instalação.
Características da caixa externa
• Interface USB 3.0 / 3.1 Gen 1 - Até 5 Gbps.
• Suporta discos de 3,5” HDD de até 8 TB de capacidade.
• SATA I, II y III.
• Tipos de cheiros suportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Suporta protocolo UASP.
• Plug & Play, não é necessário instalar drivers.
• Indicador LED de energia e leitura.
• Carcaça de alumínio.
• Botão de alimentação.
• Fonte de alimentação: AC 100-240V, DC 12V/2A.
Requisitos do sistema
• Dispor de uma porta USB do dispositivo que pretende ligar.
• Compatível com Windows, Mac e Linux.
A PCB da caixa é muito sensível a descargas eletrostáticas.
Certique-se que a electricidade estática é libertada antes de
montar a caixa externa.

18
PT
Instalação do disco na caixa externa
1. Abra a caixa externa, deslizando a bandeja PCB na
direção indicada pela seta.
2. Instale o disco no PCB e xe-o com os quatro parafusos.
Atenção: Não manipule os elementos da placa (PCB), caso
contrário poderá causar danos e perder a garantia.
3. Insira o disco com a PCB na caixa e feche-o completamente
com os dois parafusos.

19
PT
4. Conecte o cabo de energia e ligue-o à caixa externa. O cabo da extremidade USB-A para o dispositivo e a extremidade
USB-B para a caixa externa. A velocidade de transferência irá adaptar-se à versão da porta USB do dispositivo.
Caixa externa HDD
Dispositivo
USB-A
USB-B
Cabo de ligação
Cabo de
alimentação
Botão de
alimentação USB-B
Jack DC 12V/2A

20
PT
Partição de disco e tipo de formato
Se o disco rígido for novo, o sistema não o reconhecerá
enquanto não criar partições e o formatar.
Esta operação pode ser executada em sistemas baseados em:
Windows: (clique o botão direito do mouse) →Administrar
→ Armazenamento →Gestor de discos.
Mac: Finder →Ir →Utilitários →Utilitário de Disco.
Linux: Sistema →Administração do sistema →Utilitário de
disco.
Informações sobre a garantia
A TooQ oferece uma garantia de 24 meses a partir do momento
da compra da compra, pelo que é indispensável dispor do
bilhete u nota scal mostrando a data. O distribuidor ou
vendedor onde você comprou este produto vai lidar com a
sua reivindicação e oferece o seu serviço técnico durante o
período de vigência do garantia. A caixa externa deve mostrar
o número de série sem ter sido alterada ou suprimida, caso
não seja inteligível, a garantia não será aplicada.
Extinção da Garantia
A garantia não se aplica no caso de danos causados à
caixa externa devido a:
• Não respeitar as instruções de utilização.
• Modicações ou alterações de qualquer tipo.
• Altas e baixas temperaturas, umidade e contato com
líquidos.
• Desgaste e riscos produzidos no uso diário.
A garantia não cobre danos ou defeitos no disco rígido
causados pela utilização inadequada do disco rígido ou da
caixa externa.
Em caso de não funcionamento do disco:
• Verique que a partição do disco e o formato do arquivo
foram realizados corretamente.
• Certique-se de que o disco está em ótimas condições.
Se este não for o caso, contacte o fabricante ou distri-
buidor do disco.
