TOOQ TQE-3520B User manual

CAJA EXTERNA 3.5” - SATA
Manual de usuario
EN
FR
PT
ES
TQE-3520B
3.5” STORAGE ENCLOSURE - SATA
User manual
BOÎTIER DE DISQUE DUR EXTERNE 3.5” - SATA
Manuel utilisateur
CAIXA EXTERNA 3.5” - SATA
Manual do usuário
USB 2.0

2
ES
La caja externa 3.5” de TooQ es Plug & Play y le permite
conectar su disco SATA o IDE HDD a través de un puerto
USB 2.0 a cualquier dispositivo.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión.
• 1 x Peana.
• 1 x Cable de alimentación SATA.
• 1 x Cable de alimentación IDE.
• 1 x Cable de datos SATA.
• 1 x Cable de datos IDE.
• 4 x Tornillos para el disco duro.
• 2 x Tornillos para la carcasa.
• 1 x Mini destornillador.
• 1 x Adaptador de corriente.
• 1 x Manual de usuario.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Características de la caja externa
• Interfaz USB 2.0 – Hasta 480 Mbps.
• Soporta discos de 3.5” HDD de hasta 8 TB de capacidad.
• SATA I, II, y III.
• IDE.
• Tipo de archivos soportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar controladores.
• Carcasa de aluminio.
• Botón de encendido,
• Alimentación: AC 100-240V, DC 12V/2A.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
La placa PCB de la carcasa es muy sensible a las descargas
electroestáticas. Asegúrese de liberar la electricidad estática
antes del montaje de la caja externa.

3
ES

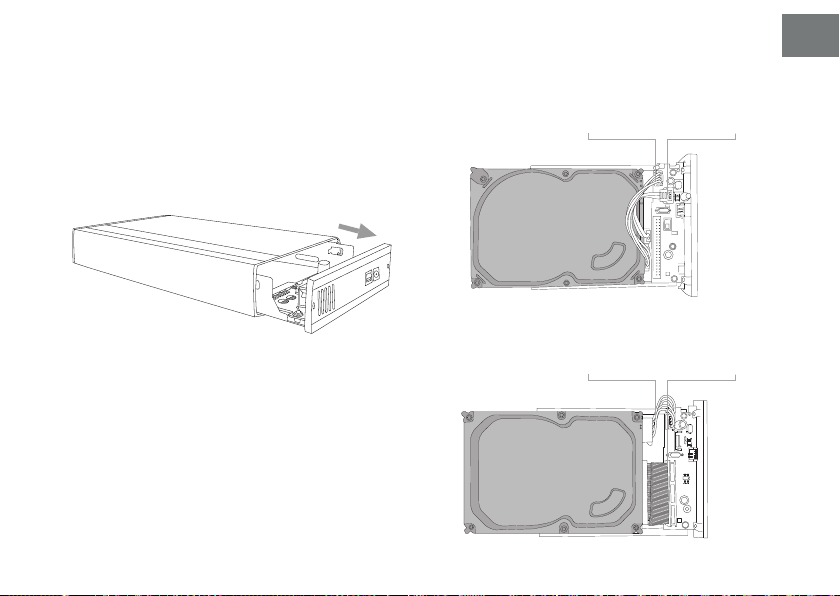

Instalación del disco en la caja externa
1. Desatornille la caja externa y extraiga la placa PCB.
2. Instale el disco duro en la placa PCB.
Advertencia: No manipule los elementos de la placa (PCB), puede
dañarlos y perder la garantía.
Para instalar el disco SATA es necesario conectar al disco
duro el cable de alimentación y de datos SATA.
Alimentación SATA Datos SATA
Alimentación IDE Datos IDE
Para instalar el disco IDE es necesario conectar al disco
duro el cable de alimentación y de datos IDE.

4
ES

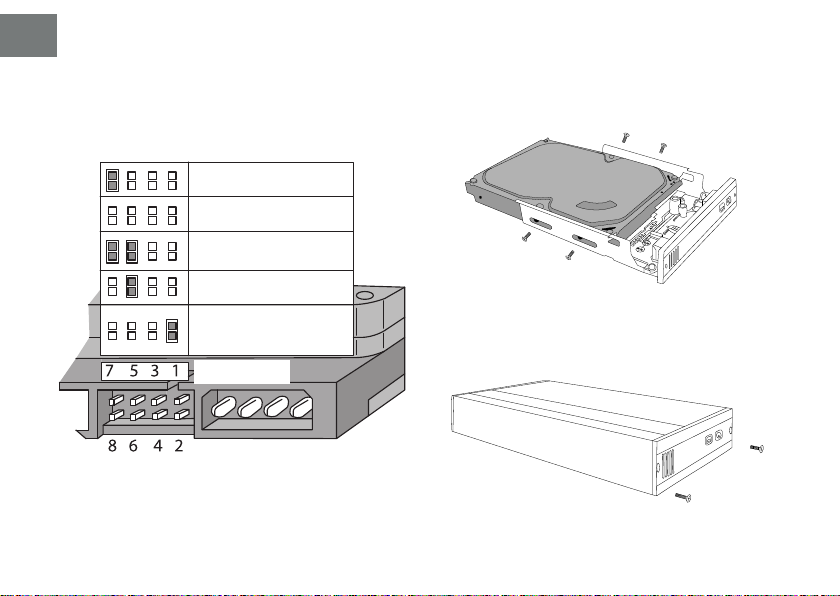

3. Asegure el disco duro a la placa PCB con los cuatro
tornillos.
4. Introduzca el disco con la placa PCB en la carcasa y
ciérrela totalmente con los dos tornillos.
* En casos de discos duros IDE, el ordenador solo puede
reconocer la caja externa cuando el disco este congurado
en modo maestro. Para ello ponga el puente (Jumper) en
la posición correcta.
La imagen de conguración del disco duro IDE es
orientativa. La forma de conguración puede variar según
marcas o modelos diferentes. Para más información lea el
manual de instrucciones de su disco duro.
Disco maestro o único
Disco esclavo
Cable seleccionado
Maestro con esclavo no
compatible con ATA
La opción de cilindro 4092
puede limitar la capacidad de la
unidad a 32GB dependiendo del
sistema operativo
Ajustes del jumper
maestro /esclavo

5
ES
Jack DC 12V/2A
USB-B

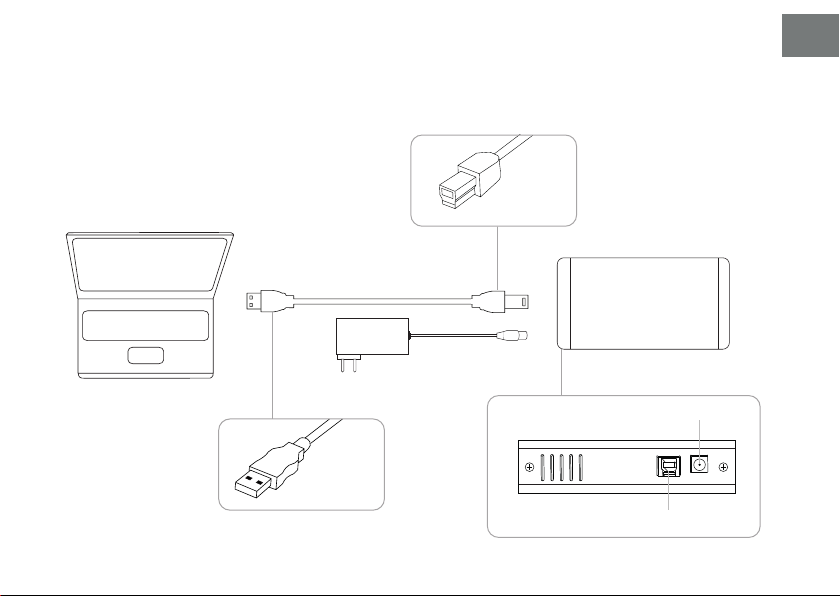

5. Enchufe el cable de alimentación y conéctelo a la caja externa. Conecte el cable por el extremo USB-A al dispositivo y
por el extremo USB-B a la caja externa. La velocidad de transferencia se adaptará a la versión del puerto USB que tenga
el dispositivo. A continuación encienda la caja externa.
Caja externa HDD
Dispositivo
USB-A
USB-B
Cable de conexión
Cable de
alimentación

6
ES
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el sistema
hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y de
formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
legible, la garantía no será aplicada.
Fuera de garantía
La garantía no cubre los daños o defectos provocados en
la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con
líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos en el
disco duro por el uso indebido de este o de la caja externa.

7
ES
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.

EN
8
TooQ’s 3.5” storage enclosure is Plug & Play and allows
you to connect your SATA or IDE HDD through a USB 2.0
port to any device.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 1 x Stand.
• 1 x SATA power cable.
• 1 x IDE power cable.
• 1 x SATA data cable.
• 1 x IDE data cable.
• 4 x Screws for the hard drive.
• 2 x Screws for the storage enclosure.
• 1 x Mini screwdriver.
• 1 x Power adapter.
• 1 x User manual.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Features
• USB Interface 2.0 – Up to 480Mbps.
• Supports 3.5” HDD disks up to 8TB capacity.
• SATA I, II and III.
• IDE.
• Supported le types: FAT32 / NTFS / APFS / eXT4 /
HFS+.
• Supports UASP protocol.
• Plug & Play, no need to install drivers.
• Aluminum case.
• Power button.
• Power: AC 100-240V, DC 12V/2A.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
The PCB board of the enclosure is very sensitive to
electrostatic discharges. Be sure to release static electricity
before mounting the storage enclosure.

EN
9
Hardware installation
1. Unscrew the external enclosure and extract the PCB
board.
2. Install the hard disk on the PCB board.
Caution: Do not touch the chipset on the PCB board or the guarantee
will be void.
To install the SATA disk it is necessary to connect the
SATA data and power cable to the hard drive.
SATA power SATA data
IDE power IDE sata
To install the IDE disk you must connect the IDE power
and data cable to the hard drive.

EN
10
3. Secure the hard drive to the PCB board with the four
screws.
4. Insert the hard drive with the PCB plate into the hou-
sing and close it completely with the two screws.
* In cases of IDE hard drives, the computer can only
recognize the storage enclosure when the hard drive is set
to master mode. To do this, put the jumper in the correct
position.
The IDE hard drive conguration image is indicative. The
way you set up may vary depending on different brands or
models. For more information, read the instruction manual
of your hard drive.
Master or single drive
Drive is slave
Cable select
Master with non ATA
compatible slave
4092 cylinder option may limit
drive capacity to 32 GB
depending on operating system.
master / slave
jumper settings

EN
11
5. Plug in the power cord cable and connect it to the external enclosure. Connect the cable from the USB-A end to the
device and from the USB-B end to the external enclosure. The transfer rate will be adapted to the version of the USB port
on the device. Next step turn on the storage enclosure.
Storage enclosure HDD
Device
USB-A
USB-B
Connection cable
Power supply cable
Jack DC 12V/2A
USB-B

EN
12
Disk partition and le format
If the disk is new, it will not be recognized by the system until
you create partitions and format it.
This operation can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
Mac: Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.
In case of hard disk failure:
• Check that the disk partition and le format partition have
been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor.
Warranty Information
TooQ offers a guarantee of 24 months from the time of pur-
chase, so it is essential to have the ticket or invoice where
the date appears. The distributor or dealer from whom you
purchased this product will handle your claim and provide
technical service while the warranty is in effect. The storage
enclosure should show the serial number without having
been altered or erased, if it is not intelligible, the warranty
will not be applied.
Out of Warranty
The warranty does not cover the effects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or the
storage enclosure.

EN
13
FAQ
Can be found frequently asked questions on our website
www.tooq.com under the product link.
Products may suffer variations due to stock change,
product improvement or printing error. If you have any
doubt, please contact us.

14
FR
Le boîtier externe de 3,5 pouces de TooQ est “Plug & Play”
et vous permet de connecter votre disque dur SATA ou IDE
via un port USB 2.0 à tout périphérique.
Contenu de l’emballage
• 1 x Boîtier externe.
• 1 x Câble de raccordement.
• 1 x Support.
• 1 x Câble d’alimentation SATA.
• 1 x Câble d’alimentation IDE.
• 1 x Câble de données SATA.
• 1 x Câble de données IDE.
• 4 x Vis pour disque dur.
• 2 x Vis pour le boîtier.
• 1 x Mini-tournevis.
• 1 x Adaptateur secteur.
• 1 x Manuel d’utilisation.
Lisez attentivement ce manuel d’instructions avant de
commencer l’installation pour votre sécurité et pour assurer
une utilisation correcte de ce produit.
Caractéristiques du boîtier externe
• Interface USB 2.0 - Jusqu’à 480Mbps.
• Prend en charge les disques durs de 3.5” HDD d’une
capacité maximale de 8 TB.
• SATA I, II et III.
• IDE.
• Types de chiers supportés : FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Supporte le protocole UASP.
• Plug & Play, aucun pilote n’est necessaire.
• Boîtier en aluminium.
• Bouton de mise en marche.
• Alimentation : AC 100-240V, DC 12V/2A.
Pré-requis du système
• Disposer d’un port USB sur l’appareil que vous
souhaitez connecter.
• Compatible avec Windows, Mac et Linux.
Le PCB du boîtier est très sensible aux chocs électrostatiques.
Veillez à libérer de l’électricité statique avant toute installation
du boîtier externe.

15
FR
Installation du disque dur dans le boîtier
1. Dévisser le boîtier externe et retirer le PCB.
2. Installez le disque dur sur la carte PCB.
Attention : Ne pas manipuler les éléments de la carte (PCB),
ilsrisquent d’être endommagés et donc de perdre la garantie.
Pour installer le disque SATA, le câble de données et
d’alimentation SATA doivent être connectés au disque dur.
Alimentation SATA Données SATA
Alimentation IDE Données IDE
Pour installer le disque IDE, le câble de données et
d’alimentation IDE doivent être connectés au disque dur.

16
FR
3. Fixer le disque dur au PCB à l’aide des quatre vis.
4. Insérez le disque avec la carte de circuit imprimé dans
le boîtier et fermez-le complètement avec les deux vis.
En cas de disques durs IDE, l’ordinateur ne peut pas
reconnaître le boîtier externe lorsque le disque est en mode
maître. Pour cela, mettez le cavalier (jumper) dans la bonne
position.
L’image de conguration du disque dur IDE est un guide.
Le mode de conguration peut varier en fonction des
différentes marques ou modèles. Pour plus d’informations,
veuillez lire le manuel d’utilisation de votre disque dur.
Disque principal ou unique
Disque d'esclave
Câble sélectionné
Maître avec esclave non
compatible ATA
L'option cylindre 4092 peut
limiter la capacité du lecteur à
32 Go selon le système
d'exploitation
Paramètres des cavaliers
maître/esclave

17
FR
5. Branchez le cordon d’alimentation et reliez-le au boîtier externe. Connectez le câble du côté de l’USB-A à l’appareil et
l’extrémité USB-B vers la boîte externe. Le débit de transfert sera adapté à la version du port USB dont dispose l’appareil.
Ensuite, allumez le boîtier externe.
Boîtier Externe HDD
Dispositif
USB-A
USB-B
Câble de raccordement
Câble
d’alimentation
Jack DC 12V/2A
USB-B

18
FR
Partitionnement du disque dur USB
Avant de pouvoir utiliser le disque dur USB, il faut le
partitionner et leformater.
Cette opération peut être exécutée sur des systèmes :
Windows : Équipe (clic droit) →Gérer →Stockage →
Gestionnaire de disques.
Mac : Finder →Allez sur →Utilitaires → Utilitaire de disque.
Linux : Système →Administration du système →Utilitaire
de disque.
Renseignements sur la garantie
TooQ offre une garantie de 24 mois à partir de la date
d’achat, il est donc essentiel de conserver le ticket ou la
facture sur laquelle la date y est afchée. Votre distributeur
ou vendeur auprès duquel vous avez acheté ce produit
répondra à votre demande et vous fournira son service
technique tant que la garantie sera en vigueur. Le boîtier
externe devra afcher le numéro de série sans avoir été
modié ou effacé, s’il n’est pas intelligible, la garantie ne
sera pas appliquée.
Extinction de la garantie
La garantie ne couvre pas les effets et dommages causés
au boîtier externe par :
• Ne pas respecter les indications du manuel d’utilisation.
• Toute modication ou altération en tous genres.
• Les températures élevées et basses, l’humidité et le
contact avec les liquides.
• Usure et rayures occasionnées par l’utilisation quotidienne.
La garantie ne couvre pas les dommages ou défauts du
disque dur causés par une mauvaise utilisation du disque
dur ou du boîtier externe.
En cas de défaillance du disque :
• Vériez que la partition du disque et le format de chier
ont été effectués.
• Vériez que le disque est dans un état optimal. Dans le
cas contraire, contactez le fabricant ou le distributeur
du disque.

19
FR
FAQ
Parcourez la foire aux questions sur : www.tooq.com sous
le lien produit.
Certains produits peuvent subir des variations en raison
de variations de stock, d’améliorations ou d’erreurs
d’impression. Pour tout renseignement, n’hésitez pas à
nous consulter.

20
PT
A caixa externa de 3,5” da TooQ é Plug & Play e
permite-lhe ligar o seu disco rígido SATA ou IDE através
de uma porta USB 2.0 a qualquer dispositivo.
Conteúdo da embalagem
• 1 x Caixa externa.
•1 x Cabo de ligação.
•1 x Stand.
• 1 x Cabo de alimentação SATA.
• 1 x Cabo de alimentação IDE.
• 1 x Cabo de dados SATA.
• 1 x Cabo de dados IDE.
•4 x Parafusos do disco rígido.
•2 x Parafusos para a carcaça.
•1 x Mini chave de fendas.
•1 x Transformador de energia.
• 1 x Manual de instruções.
Por motivos de segurança e uso adequado deste produto,
leia atentamente este manual de instruções antes de iniciar
a instalação.
Características da caixa externa
• Interface USB 2.0 - Até 480Mbps.
• Suporta discos de 3.5” HDD de até 8 TB de capacidade.
• SATA I, II y III.
• IDE.
• Tipos de cheiros suportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Suporta protocolo UASP.
• Plug & Play, não é necessário instalar drivers.
• Carcaça de alumínio.
• Botão power.
• Fonte de alimentação: AC 100-240V, DC 12V/2A.
Requisitos do sistema
• Dispor de uma porta USB do dispositivo que pretende ligar.
• Compatível com Windows, Mac e Linux.
A PCB da caixa é muito sensível a descargas eletrostáticas.
Certique-se que a electricidade estática é libertada antes de
montar a caixa externa.
