TOOQ TQE-25DES01B User manual

CAIXA EXTERNA ENCRIPTADA
EXTERNAL ENCRYPTED ENCLOSURE
Manual de Instruções User´s Manual
TQE-25DES01B / SATA_USB3.0
2.5
INCH
PT

01
Obrigado por comprar a caixa
externa encriptada 2,5” TOOQ.
CUIDADO
Características da caixa externa
„ Cifra os seus dados com a encriptação AES
de 256 bits por Hardware em tempo real
„ Interface USB 3.0 - Até 5 Gbps
„ Suporta discos rígidos SATA I, II e III até
7/9,5mm de altura
„ Ligar e pronto! Sem necessidade de instalar
controladores
„ Instalação fácil, sem parafusos
„ Indicador LED de funcionamento e leitura
„ Caixa em alumínio e ABS
„ Alimentação através da porta USB, não é
necessária alimentação externa
Conteúdo do pacote
„ Caixa externa encriptada
„ Cabo USB 3.0
„ Manual de instruções
„ Tira de borracha
Requisitos do Sistema
„ Dispor de uma porta USB 3.0
„ Windows 2000/XP/Vista/Win7/8/10 ou
Mac OS 10.x ou superior (NÃO é necessário
instalar controladores)
Aviso:
Por favor, use uma pulseira antiestática
ou toque uma superfície de metal a tierra
(p. ex. torneira metálica) para liberar a
eletricidade estática antes de iniciar a
instalação da caixa. A placa PCB da caixa
é muito sensível às descargas
electro-estáticas.
Se o seu disco rígido tiver dados, por favor
faça uma cópia de segurança dos seus
dados antes de iniciar a instalação do
disco rígido.
Para sua segurança e
satisfação de utilizar este
produto, leia este manual
antes de iniciar a
instalação.
Português

02
Instalação de Disco Rígido na
caixa
Nota: As imágenes são orientativas, as
localizações de interruptores,
ligações e peças podem variar
dependendo do modelo adquirido.
1. Empurre e faça deslizar a tampa para abrir a
caixa externa
2. Introduza o disco rígido com cuidado dentro da
caixa externa.
Aviso: não manipule os elementos
da placa (PCB), poderia danificá-los e
perderia a garantia.
Porta Micro USB 3.0
3. Se instalar um disco rígido de 7.0mm de
espessura na caixa, é necessário colar a
tira de borracha no sítio indicado. Esta tira serve
para ajudar a manter o disco rígido na sua
posición. No caso de instalar um disco rígido de
9.5mm de espessura, não será necessário colar
a tira de borracha.
Português

03
5. Ligue o conector Micro USB 3.0 do
cabo à porta USB da caixa externa.
6. Ligue o conector USB 3.0 tipo A macho
do cabo à porta USB 3.0 do computador.
Ligar a uma porta
USB 3.0 do computador
Ligar à porta
Micro USB 3.0 da caixa
tira de borracha
4. Volte a colocar a tampa e faça-a deslizar até
o final para completar a instalação.
Português

04
Todos os dados do seu
disco rígido que está
instalado nesta caixa
encriptada perder-se-aõ
durante o processo de
creação de contrasenha. Por
favor, faça uma cópia de segurança dos
seus dados antes de iniciar o processo de
creação de contrasenha. A TOOQ não
asume a responsabilidade da perda dos
seus dados. A utilização desta caixa
encriptada é da inteira responsabilidade
do seu utilizador. Se se esquecer da
contrasenha, ninguem poderá descifrar o
disco rígido e perder-se-ão todos os dados
para sempre. Uma vez que o disco rígido
esteja encriptado, já não poderá ser lido
directamente por outros dispositivos
informáticos alheios a este modelo de
caixa encriptada. Por favor, confirme que
leu e entendeu esta declaração antes de
começar a usar este produto.
Guarde este manual num lugar seguro
para que o possa consultar futuramente.
Atención
Introdução dos LEDs
1, O LED azul acende-se quando a caixa
está ligada e pisca quando haja leitura do
disco.
Azul
Laranja
Desbloqueio
Bloqueio
Verde
Vermelho
Português

05
2, O LED verde pisca uma vez quando tenha
pressionado a tecla “Desbloqueio” e fica
aceso de forma continua quando o disco
rígido esteja desbloqueado.
3, O LED laranja liga-se de forma continua
quando entre o modo de creação de
contrasenha ou mudança de contrasenha e
apaga-se quando a nova contrasenha tenha
sido creada corretamente ou tenha-se
introduzido a contrasenha antigua
corretamente.
4, O LED vermelho pisca quando a
contrasenha ou a operação é incorreta. O
LED vermelho fica aceso de forma continua
quando esteja em modo bloqueio e apaga-se
quando o disco rígido esteja desbloqueado.
A. Creação de contrasenha
Nota: Durante o processo de creação de
contrasenha, todos os dados do seu disco
rígido perder-se-ão para sempre. Por favor,
faça uma cópia de segurança dos seus dados
antes de crear a contrasenha.
Por favor, siga os pasos com atenção para
crear a contrasenha.
A1, Mantenha pressionadas as teclas "1" e
"3" em simultáneo, depois, ligue o cabo USB
ao seu computador e espere 5-10 segundos
até que o LED azul e o LED vermelho se
acendam de forma contínua.
A2, Soltar as teclas "1" e "3", mantenha
pressionada a tecla "Bloqueio" durante 5-10
segundos até que o LED laranja se acenda
de forma contínua.
A3, Introduza a contrasenha desejada (1-12
dígitos. Por favor, não pressione as teclas
demasiado rápido), depois, pressione a tecla
"Desbloqueio" para confirmar a sua
contrasenha.
A4, Introduza a sua contrasenha de novo,
depois pressione a tecla "Desbloqueio" para
terminar a creação de contrasenha. Se a
contrasenha for creada corretamente, o LED
vermelho apagar-se-á e acender-se-á o LED
verde. Se não conseguir crear a
contrasenha, por favor, desligue a sua caixa
do seu computador e repita os pasos de A1 a
A4.
A5, Quando a contrasenha esteja creada
corretamente, por favor, particione e formate
o seu disco rígido.
Português

06
B. Modificação de contrasenha
existente
B1, Mantenha pressionada a tecla
"Bloqueio", depois, ligue a sua caixa ao seu
computador.
B2, Mantenha pressionada a tecla "Bloqueio"
durante 5-10 segundos até que o LED
vermelho e o LED laranja se acendam
emsimultáneo, depois, solte a tecla
"Bloqueio".
B3, Introduza a contrasenha existente,
depois, pressione a tecla "Desbloqueio" para
confirmá-la. O LED laranja deveria apagar-
se se a contrasenha tiver sido introduzida
corretamente.
B4, Introduza a nova contrasenha desejada
(1-12 dígitos, por favor não pressione as
teclas demasiado rápido), depois, pressione
a tecla "Desbloqueio" para confirmá-la.
B5, Introduza a nova contrasenha de novo,
depois, pressione a tecla "Desbloqueio" para
confirmá-la. O LED vermelho apagar-se-á e o
LED verde acender-se-á quando a
contrasenha tenha sido modificada com
êxito. Se não conseguir modificar a
contrasenha , por favor, desligue a sua caixa
do seu computador e repita os passos de B1
a B5.
C. Desbloqueio do disco rígido
C1, Ligue a sua caixa ao seu computador
C2, Introduza a sua contrasenha
corretamente, depois, presione la tecla
“Desbloqueio”, o LED verde deveria ligar-se.
C3, Se o LED verde não se ligar, por favor,
volte a introduzir a sua contrasenha e
pressione a tecla “Desbloqueio”.
Português

07
Se a senha for esquecida, poderei recuperar
os dados do disco rígido?
Se a caixa encriptada deixar de funcionar, como
se recuperam os datos?
Que acontece se a modificação da contrasenha
não for bem sucedida?
Ao retirar o disco rígido da caixa encriptada e
montar noutra caixa externa ou num computador,
poderemos ler os dados do disco rígido?
Se os dados do meu disco rígido tiverem sido
encriptado?
NÃO, é impossível recuperar dados se a senha for esquecida.
Por favor, mantenha a sua Password num local seguro.
Terá de comprar o mesmo modelo de caixa encriptada e
montar o disco rígido na nova caixa, inserir a password
correta, terá então aos seus dados.
Nada ocorrerá, somente terá de introduzir a sua password
original e terá acceso aos seus datos.
Não, é impossível ter acesso aos dados.
NÃO, os datos do seu disco rígido foram protegidos por um
algoritmo especial.
FAQ para caixa encriptada
Português

08
Português

09
Ligação com o PC em
Windows2000 / XP / VISTA /
Win7/8/10 ou superior
Não é necessário instalar controladores.
Ligue a caixa externa à porta USB 3.0
do PC. Deverá aparecer um icono na barra de
tarefas na esquina inferior direita que indica um
novo dispositivo detetado. Faça clique em
“O meu computador” e o disco rígido aparecerá.
Se não aparece a letra do disco rígido em
”O meu computador”, deverá crear nova
partição no disco rígido.
Formatos do sistema de ficheiros Mac
Existem duas categorias de formato do sistema de
aquhivos para usuários de Mac: Mac OS Plus
(HFS+) e FAT32.
Use HFS+ se pretender usar o disco só com Mac. O
rendimento geralmente será melhor que com FAT32.
Este sistema de arquivos NÃO é compatível com os
sistemas operativos Windows.
Use FAT32 se pretender usar o disco rígido
indistintamente com sistemas operativos Windows e
Mac. O tamanho máximo de um arquivo individual é
de 4 GB.
Formatos do sistema de ficheiros de
Windows
Existem duas categorias de formato do sistema de
arquivos para usuários de Windows: NTFS e FAT32.
Use NTFS se utilizar o disco rígido só com
Windows XP, Windows Vista e/ou Windows 7/8.
(geralmente, o rendimento será melhor que com
FAT32). Este sistema de arquivos é compatível em
modo só de leitura com Mac OS 10.3 e superior.
Use FAT32 se pretender usar o disco rígido
indistintamente com sistemas operativos Windows e
Mac. O tamanho máximo de um arquivo individual é
de 4 GB.
Sobre formatos do sistema
Português

10

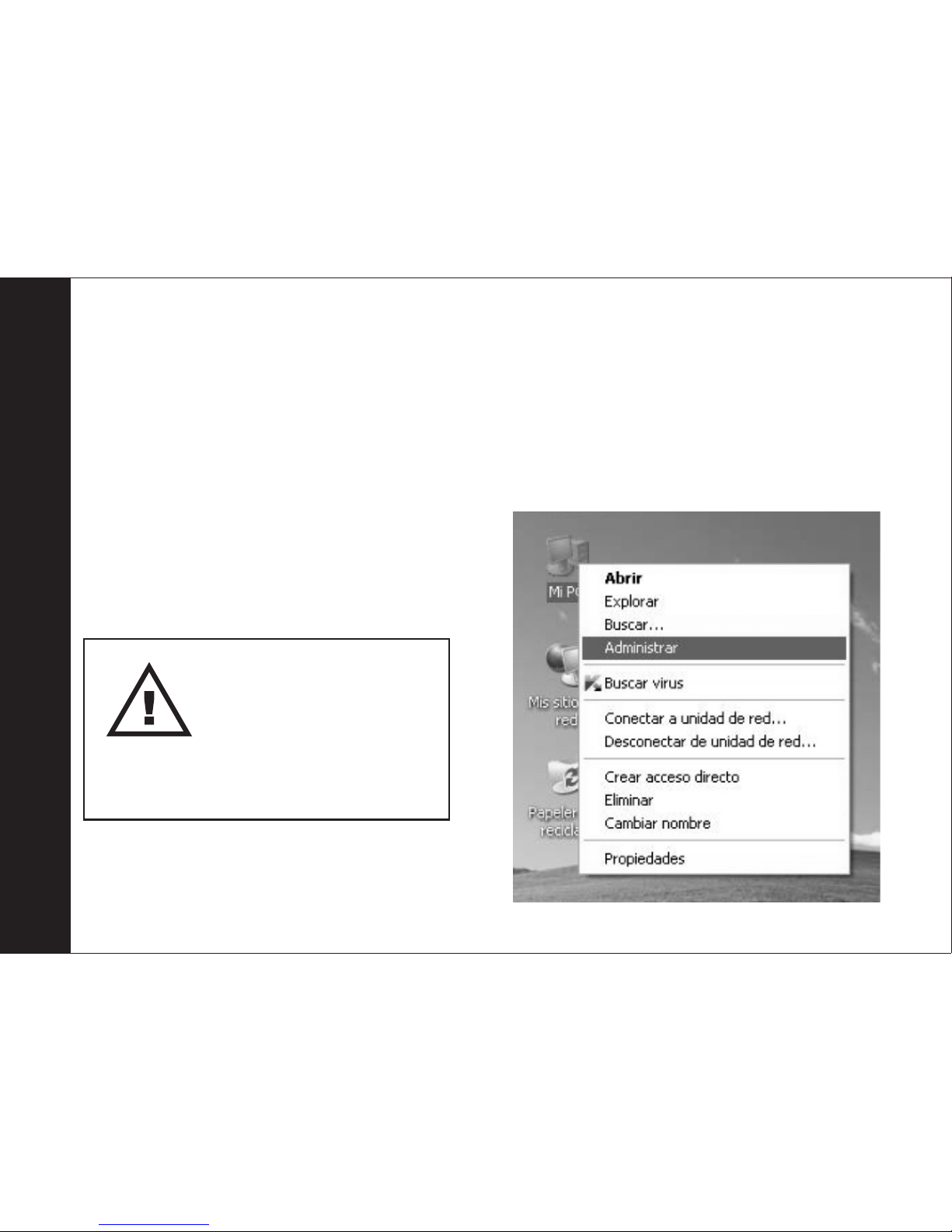

1. Coloque-se sobre “O Meu Computador” e
faça clique sobre o botão direito, escolha
“Administrar” para iniciar o programa
“Gestão de computadores”.
Também pode fazer clique em
"Início" -> "Painel de controle" ->
"Ferramentas administrativas" ->
"Gestão de computadores")
Partição do Disco Rígido
Antes de começar, ligue a sua caixa externa
ao seu PC (o disco rígido deverá estar
corretamente introduzido na caixa externa).
Se o seu disco rígido já tem partição,
por favor, salte esta secção.
Os passos que se seguem irão ajudá-lo a criar
e formatar partições na unidade de disco
utilizando Windows XP. Os passos em Windows
VISTA ou WIN7 são similares.
CUIDADO
Todos os dados do disco
rígido de destino perder-se-ão.
Se o disco rígido contém
dados importantes,
por favor faça uma cópia de
segurança antes de iniciar
o processo de partição.
Português

11
3. Siga as instruções que aparecem no ecrã.
Se não desejar modificar nada, por
favor, siga carregando em “Seguinte” até que
mostre a seguinte janela.
4. Quando chegar a esta janela, escolha
“Formatar esta partição com a seguinte
configuração” e seleccione “Formatação rápida”.
Depois, carregue em “Seguinte”.
2. Faça clique em “Administração de discos”,
situe o ponteiro do rato sobre o disco rígido
“não assignado”, carregue no botão direito
do rato e selecione “Nova partição”
(O disco rígido aparece “Não assignado”
só quando não esteja particionado.
Se o seu disco rígido já está particionado,
salte esta secção)
Português

12
6. Uma vez finalizada a formatação, o seu
disco rígido terá de aparecer como “Correto”.
Agora o seu disco rígido já está particionado,
formatado e pronto para ser utilizado. Em
O Meu Computador terá de aparecer uma
nova unidade de armazenamento.
5. Finalizar o assistente.
Português

13
O que NÃO está coberto pela
garantia.
„ Defeitos e danos resultantes da utilização
do produto para outro uso fora do normal e
habitual ou por não seguir as instruções deste
manual de instruções.
„ Defeitos ou danos produzidos por uso
indevido, acidente ou negligência.
„ Defeitos ou danos produzidos por
provas, operações, manutenção ou
ajustes inadecuados, ou qualquer alteração ou
modificação de qualquer tipo.
„ Quebra ou dano da caixa a menos que seja
causado directamente por defeitos do material
ou mão de obra.
„ Defeitos ou danos devido à humidade, alta
temperatura, líquidos ou derrames.
„ Toda superfície de plástico ou metal e
todas as outras partes expostas no exterior
que estejam riscadas ou danificadas devido ao
uso normal.
„ Produtos alugados numa base temporal.
Informação sobre a garantia
O distribuidor de TOOQ ou retalhista onde
comprou a caixa externa TOOQ,
e/ou os acessórios originais receberá a sua
reclamação e/ou prestará serviço de
garantia.
Por favor devolva a estação de docking ao
seu distribuidor ou comerciante retalhista para
solicitar serviço de garantia. NÃO devolva
a estação de docking à TOOQ.
Para poder receber o serviço de garantia,
deve apresentar o recibo de compra ou
prova de compra que tenha a data de compra.
A estação de docking deverá mostrar também o
número de série.
A garantia não será aplicável se o tipo ou
número de série no produto tiver sido
alterado, apagado, retirados, ou danificado de
modo ilegível.
Português

14
A configuração do computador cumpre com os
requisitos mínimos do sistema para usar esta
unidade?
Seguiu corretamente os passos de
instalação correspondentes à interface e ao
sistema operativo específicos?
Estão ligados firmemente ambos extremos
do cabo USB?
Existe um conflito com outros controladores de
dispositivos?
Está formatada a unidade?
O sistema operativo do computador é
compatível com o sistema de ficheiros?
As portas USB do seu computador funcionam?
O seu computador tem Virus?
O seu disco rígido tem falhas?
Encontrará mais informação na secção: Requisitos do
sistema.
Reveja os passos da instalação da secção: Instalação
de Disco Rígido na caixa.
Comprove ambos extremos do cabo USB e certifique-se
que estejam completamente inseridos nas suas respectivas
portas. Tente desligar o cabo, espere 10 segundos
e volte a ligá-lo. Se a unidade continuar sem ser reconhecida,
reinicie o computador e tente outra vez.
Desinstale os controladores de dispositivos conflitivos e volte a
testar.
Consulte a secção: Partição do Disco Rígido.
Consulte a documentação do computador e a secção:
Sobre formatos do sistema.
Teste a unidade noutro computador para ver se funciona.
Adquira um Antivirus original e examine o seu computador.
Comprove o disco rígido usando o software de
diagnóstico. O software pode ser descarregado na página
web do fabricante do disco rígido.
FAQ O sistema não reconhece a unidade?
Português

01
Thank you for purchasing TOOQ
2.5” External Encrypted Enclosure.
Caution
Features
„ Real time encrypt your data by hardware
with AES 256 bits encrytion
„ Supports SuperSpeed USB 3.0 up to 5 Gbps
„ Support 2.5" SATAI, II & III HDD or SSD up
to 7/9.5mm thickness
„ Plug & Play
„ Easy installation without screws
„ LED indicates power and data access
„ High quality aluminum and ABS housing
„ Powered by USB port, no need of external
power
For your safety and the
satisfaction of using this
product, please read this
instruction manual
carefully before
installation.
Package Contents
„ External Encrypted Enclosure
„ USB 3.0 cable
„ User´s manual
„ Rubber sticker
System requirements
„ USB 3.0 port
„ Windows 2000/XP/Vista/Win7/8/10 o
Mac OS 10.x or above (NO driver installation
needed)
Caution:
please wear ground bracelet or touch
metal faucet to release static electricity
as the external enclosure's PCB is very
sensitive to static discharges.
If your hard drive has data, please backup
your data before proceeding with the
hardware installation.

02
Hardware Installation
Note: Images are for example only. Actual
positions of switches or connectors and
pieces may vary depending on the model.
1. Push and slide the cover to open the
external encrypted enclosure
2. Insert the hard drive into the external
encrypted enclosure carefully.
Caution: Do not touch the chipset on the
PCB or the guarantee will be void.
3. If a HDD with 7.0mm thickness will be
installed, please stick the rubber sticker in the
position indicated. This rubber sticker is for
keeping the 7.0mm HDD in its position. Please
do not stick the rubber sticker when install a
9.5mm HDD.
Micro USB 3.0 Port

03
5. Connect the Micro USB 3.0 connector of
the cable to the USB 3.0 port of the external
enclosure.
6. Connect the USB 3.0 Type A male
connector of the usb cable to a computer.
Connected to a
computer´s USB 3.0 port
Connected to the external
enclosure´s USB 3.0 port
rubber sticker
4. Put the cover back to the enclosure and
slide the cover till the end to finish the
installation.

04
All data on your hard drive
which is installed into this
e x t e r n a l e n c r y p t e d
enclosure will be lost during
t h e p a s s w o r d s e t u p
operation. Please backup
your data before the password setup
operation. TOOQ will not be responsible
for any loss of your data. The use of this
external encrypted enclosure is entirely at
the user's own risk. if the password was
forgotten, nobody can unlock the hard
drive and all data on the hard drive will be
lost forever. Once the hard drive is
encrypted, other devices will not be able to
have access to the data of the hard drive.
Please confirm that you have read and
understood the declaration.
Store this manual in a safe place for future
reference.
Caution
Blue
Orange
Unlock
lock
Green
Red
LEDs introduction
1, Blue LEDs brighten continuously when the
encrypted enclosure is powered on, and blink
when in the data access mode.
