TOOQ TQE-2281G User manual

1
CAJA EXTERNA M.2 - SATA (NGFF)
Manual de usuario
EN
FR
PT
ES
M.2 STORAGE ENCLOSURE - SATA (NGFF)
User manual
BOÎTIER DE STOCKAGE M.2 - SATA (NGFF)
Manuel utilisateur
CAIXA EXTERNA M.2 - SATA (NGFF)
Manual do usuário
3.0 / 3.1 Gen 1
TQE-2281G

2
La caja externa SSD M.2 SATA (NGFF) es Plug & Play y
le permite conectar su disco a través de un puerto USB
3.0 / 3.1 Gen 1 a cualquier dispositivo.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión.
• 2 x Piezas de sujeción.
• 1 x Manual de usuario.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo al que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
Características de la caja externa
• Interfaz USB 3.0 / 3.1 Gen 1 – Hasta 5 Gbps.
• Soporta discos SSD M.2 SATA (NGFF) con M-Key, M+B
Key 2230/2242/2260/2280 y hasta 1 TB de capacidad.
• No compatible con discos SSD M.2 NVMe PCIe.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar controladores.
• Indicador LED de encendido y lectura.
• Carcasa de aluminio.
• Alimentación a través del cable de conexión USB.

3
Instalación del disco en la caja externa
1. Presione con los dedos la parte superior de la caja
externa y deslice la tapa en la dirección que indica la echa.
2. Inserte el disco duro SSD M.2 en el conector PCB y a
continuación introduzca la pieza de sujeción en el extremo
contrario.
Pieza de sujeción

4
3. Presione con suavidad la pieza de sujeción hacia abajo
hasta que haga click.
* Los pasos 2y 3se realizarán del mismo modo en los
diferentes tamaños del disco duro SSD M.2 (2230 / 2242
/ 2260 / 2280).
4. Cierre la caja deslizando la tapa en la dirección que
indica la echa.

5
5. Conecte el cable por el extremo USB-A al dispositivo y el Micro USB a la caja externa. La velocidad de transferencia
se adaptará a la versión del puerto USB que tenga el dispositivo.
Caja externa SSD M.2.
Dispositivo
Cable de conexión
LED Micro USB
USB-A
Micro USB

6

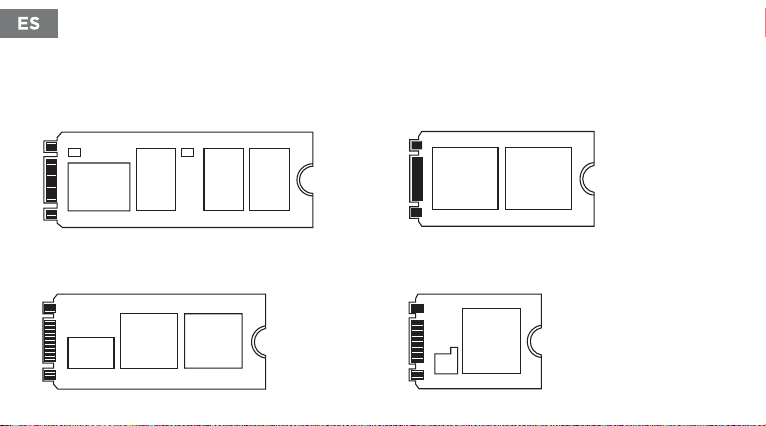

Tamaños de discos duros compatibles
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2280.
SSD M.2 SATA (NGFF) key 2230.
SSD M.2 SATA (NGFF) key 2260.

7
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el
sistema hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y
de formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
inteligible, la garantía no será aplicada.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.

8
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.
Fuera de garantía
La garantía no cubre los daños o defectos provocados
en la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto
con líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos
en el disco duro por el uso indebido de este o de la caja
externa.

9
The M.2 SATA (NGFF) external SSD enclosure is Plug &
Play and allows you to connect your disk via USB 3.0 /
3.1 Gen 1 port to any device.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 2 x Clamping parts.
• 1 x User manual.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
Features
• USB Interface 3.0 / 3.1 Gen 1 - Up to 5 Gbps.
• Supports M.2 SATA (NGFF) SSDs with M-Key, M+B Key
2230/2242/2260/2280 and up to 1 TB capacity.
• Not compatible with M.2 NVMe PCIe SSD disks.
• Supports UASP protocol.
• Plug & Play, no need to install drivers.
• LED indicates power and data access.
• Aluminium enclosure.
• Power supply through the USB connection cable.

10
Hardware installation

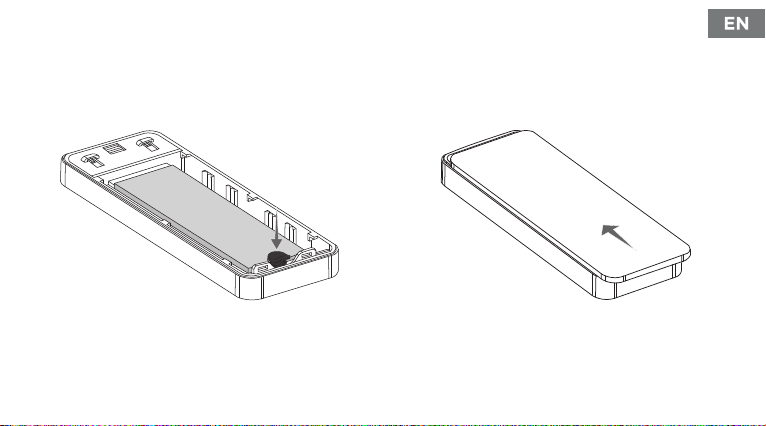

1. Press the top of the external enclosure with your ngers
and slide the cover in the direction indicated by the arrow.
2. Insert the M.2 SSD hard drive into the PCB connector
and then insert the clamping part at the opposite end.
Clamping part

11
3. Gently press the clamping part down until you click.
* Steps 2and 3 will be performed the same way on dierent
sizes of the M.2 SSD (2230 / 2242 / 2260 / 2280).
4. Close the external enclosure by sliding the cover in the
direction indicated by the arrow.

12
5. Connect the cable via the USB-A the device and the Micro USB to the external enclosure. The transfer speed will be
adapted to the version of the USB port that the device has.
Storage enclosure SSD M.2.
Connection cable
USB-A
Device
LED Micro USB
Micro USB

13
Supported hard drive sizes
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2280.
SSD M.2 SATA (NGFF) key 2230.
SSD M.2 SATA (NGFF) key 2260.

14
Disk partition and le format
If the disk is new, it will not be recognized by the system
until you create partitions and format it. This operation
can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
In case of hard disk failure:
• Check that the disk partition and le format partition
have been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor. Warranty Information
TooQ oers a guarantee of 24 months from the time of
purchase, so it is essential to have the ticket or invoice
where the date appears. The distributor or dealer from
whom you purchased this product will handle your claim
and provide technical service while the warranty is in
eect. The storage enclosure should show the serial
number without having been altered or erased, if it is not
intelligible, the warranty will not be applied.
Mac: Finder →Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.

15
FAQ
Can be found frequently asked questions on our website
www.tooq.com under the product link.
Products may suer variations due to stock change,
product improvement or printing error. If you have any
doubt, please contact us.
Out of Warranty
The warranty does not cover the eects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or
the storage enclosure.

16
Le boîtier externe SSD M.2 SATA (NGFF) est “Plug &
Play” et vous permet de connecter votre disque via un
port USB 3.0 / 3.1 Gen 1 à tout dispositif.
Lisez attentivement ce manuel d’instructions avant de
commencer l’installation pour votre sécurité et pour
assurer une utilisation correcte de ce produit.
Contenu de l’emballage
• 1 x Boîtier externe.
• 1 x Câble de raccordement.
• 2 x Pièces de blocage.
• 1 x Manuel d’utilisation.
Pré-requis du système
• Disposer d’un port USB sur l’appareil que vous
souhaitez connecter.
• Compatible avec Windows, Mac et Linux.
Caractéristiques du boîtier externe
• Interface USB 3.0 / 3.1 Gen 1 - Jusqu’à 5 Gbps.
• Supporte le SSD M.2 SATA (NGFF) avec M-Key, M+B
• Clé 2230/2242/2260/2280 et capacité jusqu’à 1 TB.
• Non compatible avec les disques SSD M.2 NVMe
PCIe.
• Supporte le protocole UASP.
• Plug & Play, aucun pilote n’est necessaire.
• Témoin LED d’alimentation et de lecture.
• Châssis en aluminium.
• Alimentée via le câble de connexion USB.

17
Installation du disque dur dans le boîtier

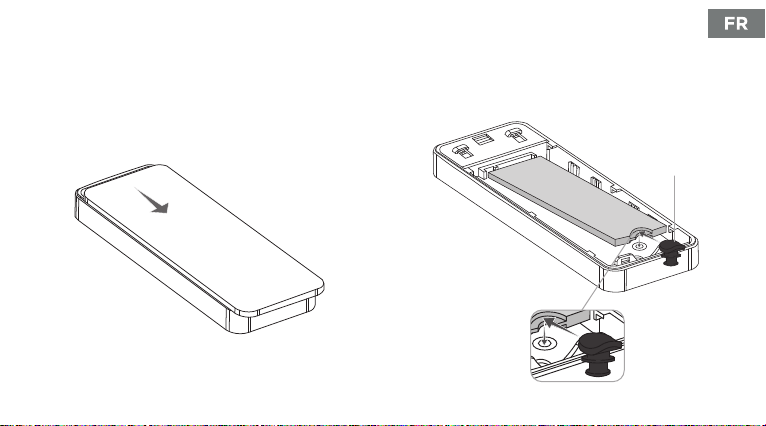

1. Appuyez sur le haut du boîtier extérieur avec vos doigts
et faites glisser le couvercle dans le sens indiqué par la
èche.
2. Insérez le disque dur SSD M.2 dans le connecteur
du PCB, puis insérez le pièce de blocage à l’extrémité
opposée.
Pièce de blocage

18
3. Appuyez doucement sur le pièce de blocage jusqu’à ce
qu’il s’enclenche.
* Les étapes 2et 3 seront réalisées pour les diérentes
tailles du DSS M.2 (2230 / 2242 / 2260 / 2280).
4. Fermez la boîte en faisant glisser le couvercle vers la
direction indiquée par la èche.

19
Micro USB

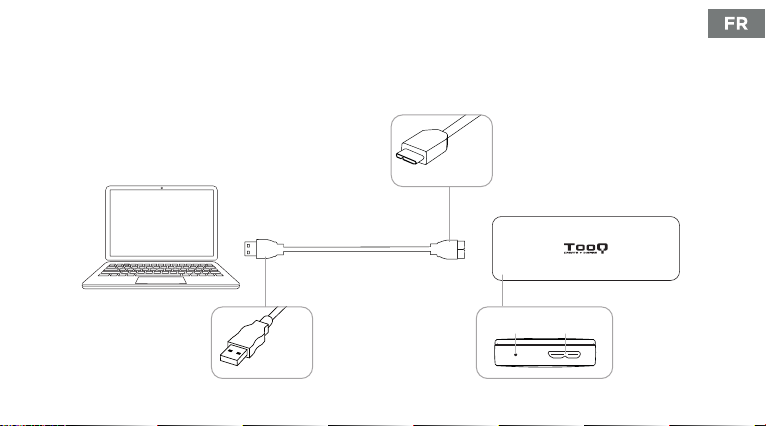

5. Connectez le câble à l’extrémité USB-A sur l’appareil et l’ Micro USB sur le boîtier externe. La cadence de transfert sera
adaptée à la version du port USB de l’appareil.
Boîtier Externe SSD M.2.
Câble de raccordement
USB-A
Dispositif
LED Micro USB

20
Tailles de disque dur compatibles
SSD M.2 SATA (NGFF) key 2242.
SSD M.2 SATA (NGFF) key 2280.
SSD M.2 SATA (NGFF) key 2230.
SSD M.2 SATA (NGFF) key 2260.
