TOOQ TQE-3527B User manual

CAJA EXTERNA 3.5” - SATA
Manual de usuario
EN
FR
PT
ES
TQE-3527B
3.5” STORAGE ENCLOSURE - SATA
User manual
BOÎTIER DISQUE DUR EXTERNE 3.5” - SATA
Manuel d’utilisation
CAIXA EXTERNA 3.5” - SATA
Manual do usuário
USB 3.0 / 3.1 Gen 1

2
ES
La caja externa 3.5” de TooQ es Plug & Play y le permite
conectar su disco SATA HDD a través de un puerto USB
3.0 / 3.1 Gen 1 a cualquier dispositivo.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión.
• 1 x Peana.
• 3 x Tornillos.
• 1 x Mini destornillador.
• 1 x Adaptador de corriente.
• 2 x Placas de sujeción.
• 1 x Manual de usuario.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Características de la caja externa
• Interfaz USB 3.0 / 3.1 Gen 1 – Hasta 5 Gbps.
• Soporta discos de 3.5” HDD de hasta 8 TB de capacidad.
• SATA I, II, y III.
• Tipo de archivos soportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar controladores.
• Indicador LED de encendido y lectura.
• Carcasa de aluminio.
• Interruptor ON / OFF.
• Alimentación: AC 100-240V, DC 12V/2A.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
La placa PCB de la carcasa es muy sensible a las descargas
electroestáticas. Asegúrese de liberar la electricidad estática
antes del montaje de la caja externa.

3
ES
Instalación del disco en la caja externa
1. Desatornille la caja externa y extraiga la placa PCB.
3. Para lograr una mayor sujeción del disco duro coloque
las dos placas en los laterales.
2. Instale el disco duro en la placa PCB.
Advertencia: No manipule los elementos de la placa (PCB), puede
dañarlos y perder la garantía.
4. Introduzca el disco con la placa PCB en la carcasa
deslizando las placas laterales en las guías y ciérrela
totalmente con los dos tornillos.
Placa de sujeción
Placa de sujeción

4
ES
Jack DC 12V/2A Interruptor ON/OFF
Puerto USB-B Indicador LED

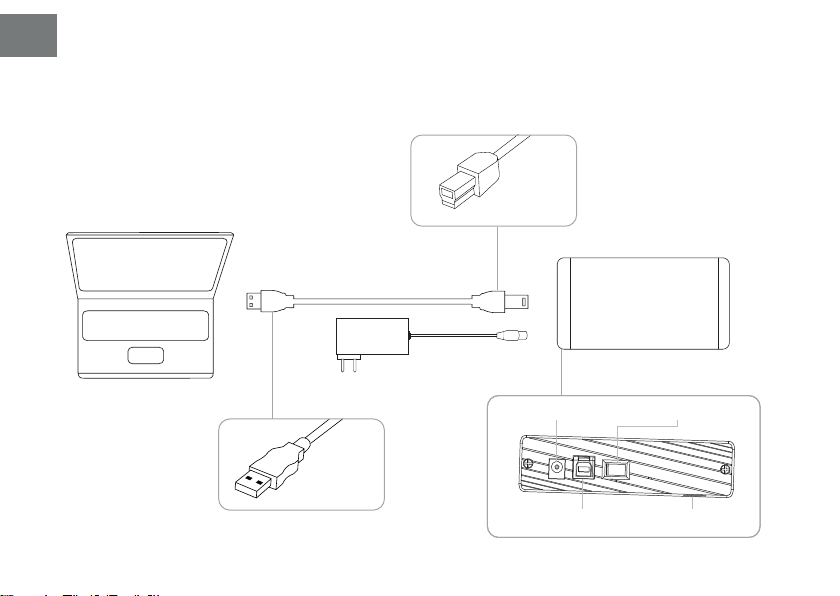

5. Enchufe el cable de alimentación y conéctelo a la caja externa. Conecte el cable por el extremo USB-A al dispositivo y
por el extremo USB-B a la caja externa. La velocidad de transferencia se adaptará a la versión del puerto USB que tenga
el dispositivo. A continuación coloque el interruptor en posición ON.
Caja externa HDD
Dispositivo
USB-A
USB-B
Cable de conexión
Cable de
alimentación

5
ES
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el sistema
hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y de
formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
legible, la garantía no será aplicada.
Fuera de garantía
La garantía no cubre los daños o defectos provocados en
la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con
líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos en el
disco duro por el uso indebido de este o de la caja externa.

6
ES
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.

EN
7
TooQ 3.5” storage enclosure is Plug & Play and allows you
to connect your SATA disk HDD through a USB 3.0 / 3.1
Gen 1 port to any device.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 1 x Stand.
• 3 x Screws.
• 1 x Mini screwdriver.
• 1 x Power adapter.
• 2 x Clamping plate.
• 1 x User manual.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Features
• USB Interface 3.0 / 3.1 Gen 1 – Up to 5 Gbps.
• Supports 3.5” HDD disks up to 8TB capacity.
• SATA I, II and III.
• Supported le types: FAT32 / NTFS / APFS / eXT4 /
HFS+.
• Supports UASP protocol.
• Plug & Play, no need to install drivers.
• LED indicates power and data access.
• Aluminum case.
• Switch ON / OFF.
• Power: AC 100-240V, DC 12V/2A.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
The PCB board of the enclosure is very sensitive to
electrostatic discharges. Be sure to release static electricity
before mounting the storage enclosure.

EN
8
Hardware installation
1. Unscrew the external enclosure and extract the PCB
board.
3. To get a better grip on the hard disk, place the two
plates on the sides.
2. Install the hard disk on the PCB board.
Caution: Do not touch the chipset on the PCB board or the
guarantee will be void.
4. Insert the hard disk with the board PCB into the exter-
nal enclosure by sliding the side plates into the guides and
close it completely with the two screws.
Clamping plate
Clamping plate

EN
9
5. Plug in the power cord cable and connect it to the external enclosure. Connect the cable from the USB-A end to the
device and from the USB-B end to the external enclosure. The transfer rate will be adapted to the version of the USB port
on the device. Then turn the switch to the ON position.
Storage enclosure HDD
Device
USB-A
USB-B
Connection cable
Power supply cable
Jack DC 12V/2A Switch OFF/ON
USB-B port LED indicator

EN
10
Disk partition and le format
If the disk is new, it will not be recognized by the system until
you create partitions and format it.
This operation can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
Mac: Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.
In case of hard disk failure:
• Check that the disk partition and le format partition have
been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor.
Warranty Information
TooQ offers a guarantee of 24 months from the time of pur-
chase, so it is essential to have the ticket or invoice where
the date appears. The distributor or dealer from whom you
purchased this product will handle your claim and provide
technical service while the warranty is in effect. The storage
enclosure should show the serial number without having
been altered or erased, if it is not intelligible, the warranty
will not be applied.
Out of Warranty
The warranty does not cover the effects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or the
storage enclosure.

EN
11
FAQ
Can be found frequently asked questions on our website
www.tooq.com under the product link.
Products may suffer variations due to stock change,
product improvement or printing error. If you have any
doubt, please contact us.

12
FR
Le boîtier de disque dur externe 3.5” TooQ est Plug & Play
et vous permet de connecter votre disque dur SATA HDD
via un port USB 3.0 / 3.1 Gen 1 sur tout dispositif.
Contenu de l’emballage
• 1 x Boîtier externe.
• 1 x Câble de raccordement.
• 1 x Support.
• 3 x Vis.
• 1 x Mini-tournevis
• 1 x Adaptateur secteur.
• 2 x Plaques de xation.
• 1 x Manuel d’utilisation.
Lisez attentivement ce manuel d’instructions avant de
commencer l’installation pour votre sécurité et pour assurer
une utilisation correcte de ce produit.
Caractéristiques du boîtier externe
• Interface USB 3.0 / 3.1 Gen 1 - Jusqu’à 5 Gbps.
• Prend en charge les disques durs de 3.5” HDD d’une
capacité maximale de 8 TB.
• SATA I, II et III.
• Types de chiers supportés : FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Supporte le protocole UASP.
• Plug & Play, aucun pilote n’est necessaire.
• Témoin LED d’alimentation et de lecture.
• Boîtier en aluminium.
• Interrupteur ON / OFF.
• Alimentation : AC 100-240V, DC 12V/2A.
Pré-requis du système
• Disposer d’un port USB sur l’appareil que vous
souhaitez connecter.
• Compatible avec Windows, Mac et Linux.
Le PCB du boîtier est très sensible aux chocs électrostatiques.
Veillez à libérer de l’électricité statique avant toute installation
du boîtier externe.

13
FR
Installation du disque dur dans le boîtier
1. Dévisser le boîtier externe et retirer le PCB.
3. Pour obtenir une meilleure prise sur le disque dur, placez
les deux plaques sur les côtés.
2. Installez le disque dur sur la carte PCB.
Attention : Ne pas manipuler les éléments de la carte (PCB), ils
risquent d’être endommagés et donc de perdre la garantie.
4. Insérez le disque avec le PCB dans le boîtier en glissant les
plaques de côté dans les guides et fermez-le complètement
avec les deux vis.
Plaques de xation
Plaques de xation

14
FR
5. Branchez le cordon d’alimentation et reliez-le au boîtier externe. Connectez le câble du côté de l’USB-A à l’appareil et
l’extrémité USB-B vers la boîte externe. Le débit de transfert sera adapté à la version du port USB dont dispose l’appareil.
Puis, tournez l’interrupteur sur la position ON.
Boîtier Externe HDD
Dispositif
USB-A
USB-B
Câble de raccordement
Câble
d’alimentation
Jack DC 12V/2A Interrupteur ON/OFF
Port USB-B Témoin LED

15
FR
Partitionnement du disque dur USB
Avant de pouvoir utiliser le disque dur USB, il faut le
partitionner et leformater.
Cette opération peut être exécutée sur des systèmes :
Windows : Équipe (clic droit) →Gérer →Stockage →
Gestionnaire de disques.
Mac : Finder →Allez sur →Utilitaires → Utilitaire de disque.
Linux : Système →Administration du système →Utilitaire
de disque.
Renseignements sur la garantie
TooQ offre une garantie de 24 mois à partir de la date
d’achat, il est donc essentiel de conserver le ticket ou la
facture sur laquelle la date y est afchée. Votre distributeur
ou vendeur auprès duquel vous avez acheté ce produit
répondra à votre demande et vous fournira son service
technique tant que la garantie sera en vigueur. Le boîtier
externe devra afcher le numéro de série sans avoir été
modié ou effacé, s’il n’est pas intelligible, la garantie ne
sera pas appliquée.
Extinction de la garantie
La garantie ne couvre pas les effets et dommages causés
au boîtier externe par :
• Ne pas respecter les indications du manuel d’utilisation.
• Toute modication ou altération en tous genres.
• Les températures élevées et basses, l’humidité et le
contact avec les liquides.
• Usure et rayures occasionnées par l’utilisation quotidienne.
La garantie ne couvre pas les dommages ou défauts du
disque dur causés par une mauvaise utilisation du disque
dur ou du boîtier externe.
En cas de défaillance du disque :
• Vériez que la partition du disque et le format de chier
ont été effectués.
• Vériez que le disque est dans un état optimal. Dans le
cas contraire, contactez le fabricant ou le distributeur
du disque.

16
FR
FAQ
Parcourez la foire aux questions sur : www.tooq.com sous
le lien produit.
Certains produits peuvent subir des variations en raison
de variations de stock, d’améliorations ou d’erreurs
d’impression. Pour tout renseignement, n’hésitez pas à
nous consulter.

17
PT
A caixa externa 3.5” da TooQ é Plug & Play e permite-lhe
ligar o seu disco SATA HDD através de uma porta USB 3.0
/ 3.1 Gen 1 a qualquer dispositivo.
Conteúdo da embalagem
• 1 x Caixa externa.
•1 x Cabo de ligação.
•1 x Stand.
•3 x Parafusos.
•1 x Mini chave de fendas.
•1 x Transformador de energia.
• 2 x Placas de xação.
• 1 x Manual de instruções.
Por motivos de segurança e uso adequado deste produto,
leia atentamente este manual de instruções antes de iniciar
a instalação.
Características da caixa externa
• Interface USB 3.0 / 3.1 Gen 1 - Até 5 Gbps.
• Suporta discos de 3.5” HDD de até 8 TB de capacidade.
• SATA I, II y III.
• Tipos de cheiros suportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Suporta protocolo UASP.
• Plug & Play, não é necessário instalar drivers.
• Indicador LED de energia e leitura.
• Carcaça de alumínio.
• Interruptor ON / OFF.
• Fonte de alimentação: AC 100-240V, DC 12V/2A.
Requisitos do sistema
• Dispor de uma porta USB do dispositivo que pretende ligar.
• Compatível com Windows, Mac e Linux.
A PCB da caixa é muito sensível a descargas eletrostáticas.
Certique-se que a electricidade estática é libertada antes de
montar a caixa externa.

18
PT
Instalação do disco na caixa externa
1. Desaparafusse a caixa externa e remova o PCB.
3. Para obter uma melhor aderência sobre o disco rígido,
coloque as dois placas nas laterais.
2. Instale o disco no PCB.
Atenção: Não manipule os elementos da placa (PCB), caso
contrário poderá causar danos e perder a garantia.
4. Insira o disco junto ao PCB na caixa, deslizando as
placas laterais sobre as guias e feche-o completamente
por meio dos dois parafusos.
Placa de xação
Placa de xação

19
PT
5. Conecte o cabo de energia e ligue-o à caixa externa. O cabo da extremidade USB-A para o dispositivo e a extremidade
USB-B para a caixa externa. A velocidade de transferência irá adaptar-se à versão da porta USB do dispositivo. A seguir,
coloque o interruptor na posição ON.
Caixa externa HDD
Dispositivo
USB-A
USB-B
Cabo de ligação
Cabo de
alimentação
Jack DC 12V/2A Interruptor ON/OFF
Porta USB-B Indicador LED

20
PT
Partição de disco e tipo de formato
Se o disco rígido for novo, o sistema não o reconhecerá
enquanto não criar partições e o formatar.
Esta operação pode ser executada em sistemas baseados em:
Windows: (clique o botão direito do mouse) →Administrar
→ Armazenamento →Gestor de discos.
Mac: Finder →Ir →Utilitários →Utilitário de Disco.
Linux: Sistema →Administração do sistema →Utilitário de
disco.
Informações sobre a garantia
A TooQ oferece uma garantia de 24 meses a partir do momento
da compra, pelo que é necessário ter o bilhete ou fatura onde a
data aparece. O distribuidor ou vendedor onde adquiriu este pro-
duto responderá à sua reclamação e oferecerá o seu serviço téc-
nico enquanto a garantia estiver em vigor. A caixa externa deve
apresentar o número de série sem ter sido alterado ou eliminado,
se este for ilegível, a garantia não será aplicada.
Extinção da Garantia
A garantia não se aplica no caso de danos causados à
caixa externa devido a :
• Não respeitar as instruções de utilização.
• Modicações ou alterações de qualquer tipo.
• Altas e baixas temperaturas, umidade e contato com
líquidos.
• Desgaste e riscos produzidos no uso diário.
A garantia não cobre danos ou defeitos no disco rígido
causados pela utilização inadequada do disco rígido ou da
caixa externa.
Em caso de não funcionamento do disco:
• Verique que a partição do disco e o formato do arquivo
foram realizados corretamente.
• Certique-se de que o disco está em ótimas condições.
Se este não for o caso, contacte o fabricante ou distri-
buidor do disco.
