Topcom WEBR@CER 852 PSTN User manual

WEBR@CER 852 PSTN
INSTALLATION GUIDE
INSTALLATIEHANDLEIDING
GUIDE D’INSTALLATION

3 Topcom Webr@cer 852
Topcom Webr@cer 852
1 SAFETY INSTRUCTIONS
•Keep the modem away from fluid, direct sunlight and excessive heat.
•During times of lightning strike/thunderstorm, do not use the modem.
•Clean this modem with a slightly damp cloth or with an anti-static cloth. Never use cleaning agents
or abrasive solvents.
2PACKAGE
•ADSL USB Modem
•Installation CD
•USB cable
•Line cable ( RJ11 – RJ11 )
•This installation manual
3MINIMUM SYSTEM REQUIREMENTS
For PC :
•minimum Pentium® 233 processor
•minimum 32 MB RAM
•20 MB free hard disk space
•Afree USB port
•CD-ROM drive
•Windows® 98 Se / Windows® Me / Windows® 2000 / Windows® XP
For Macintosh :
•minimum Mac G3
•minimum 32 MB RAM
•20 MB free hard disk space
•Afree USB port
•CD-ROM drive
•Mac OS 9.X / MAC OSX 10.X
4 LED INDICATORS
The LED indicators show the status :
ADSL Data Power
The CE symbol indicates that the unit complies with the essential requirements of the R&TTE
directive.

Topcom Webr@cer 852 4
ENGLISH
Topcom Webr@cer 852
•Power : Lights up when power is supplied via the USB port from the PC.
•ADSL : Lights up when the ADSL link is established.
•Data : Blinks when the modem is transmitting/receiving data.
5WIRING CONNECTIONS
6WEBR@CER 852 DRIVER INSTALLATION FOR PC
The Webr@cer 852 PSTN can be installed on computers running on: Windows 98 SE, Windows ME,
Windows 2000 and Windows XP.
•First put the Topcom CD into you CD-ROM drive. The setup will automatically start. If not, please
execute the Autorun on the CD.
WEBR@CER 852 pstn
PC
PHONE
PHONE
! Do not connect the USB cable before installing the driver !

5 Topcom Webr@cer 852
Topcom Webr@cer 852
-The setup screen for the Webr@cer 852 PSTN will appear.
•Please click “Install Driver”
- The installation of the driver will start.
•Please plug in the USB cable of the modem
- The driver installation will continue automatically.
! Windows 98 SE
Please keep your Windows 98 SE CD at hand. You will be asked for it during the installation.
! Windows XP

Topcom Webr@cer 852 6
ENGLISH
Topcom Webr@cer 852
During installation the following screens will appear :
- Please select “Continue Anyway” to proceed the installation
-please make sure that “Install the software automatically (Recommended)” is selected and
click “Next”
-please click “Finish” to complete the installation.

7 Topcom Webr@cer 852
Topcom Webr@cer 852
•When the installation is complete next screen will appear :
-Click “OK” to finish.
-If necessary the computer will restart automatically.
•On the desktop a new icon will appear :
7WEBR@CER 852 DRIVER INSTALLATION FOR MAC.
The Webr@cer 852 PSTN can be installed on computers running on MAC OS 9.X and MAC OSX 10.X.
7.1 MAC OS 9.X
On the CD you will find a map MAC
•Open “MAC”
-now open “MAC_OS9”
-open the compressed file “OS9_PACK.SIT”
A new map will be created: “OS9 package”
•Open “OS9 package”
-now open “Install USB ADSL”
-open the file “install” and follow instructions.
•The driver will be installed.
•Now reboot the computer.
•Plug in the modem.

Topcom Webr@cer 852 8
ENGLISH
Topcom Webr@cer 852
7.2 MAC OSX 10.X
On the CD you will find a map MAC
•Open “MAC”
-now open “MAC_OSX”
-open the compressed file “Release.sit”
A new map will be created: “Release”
•Open “Release”
-now open the file “Install_USB_ADSL.pkg”
•The driver will be installed.
•Now reboot the computer.
•Plug in the modem.
8 INTERNET CONNECTION
To get connected to the Internet you have to enter the username and password into the modem. In some
cases you will need to change the VPI/VCI settings and connection type according to your ISP.
The modem can be configured by opening your Internet Browser and go to web page:
10.0.0.2
! Please wait until the ADSL-LED is ON before you access the web page 10.0.0.2 !
•For PC: please double-click the icon that was created on your desktop. This will automatically open
the web page 10.0.0.2
•For Macintosh: open your Internet Explorer or Netscape Navigator and go to web page 10.0.0.2

9 Topcom Webr@cer 852
Topcom Webr@cer 852
•Now the login screen will appear: username = admin / no password is required
-click “OK” to proceed.
•Now you enter the Internet connection settings
-Enter your Username and Password from your ISP.
-please make sure that the connection protocol and VPI/VCI settings are correct. (Contact your
ISP for details)
-Click “connect”
•Above settings need to be saved into your computer
-Click “Save & Reboot” to save the settings

Topcom Webr@cer 852 10
ENGLISH
Topcom Webr@cer 852
•The modem will reboot now:
-please wait for at least 40 seconds until the modem has rebooted. The ADSL LED should be on
before clicking “here” to proceed.
•If the Connection settings are correct, the modem will show the connection status as below:
-the WAN IP address provided by the ISP will be shown. (example: 212.239.205.47)
Next time you start up your computer, the modem will automatically connect to the Internet.

11 Topcom Webr@cer 852
Topcom Webr@cer 852

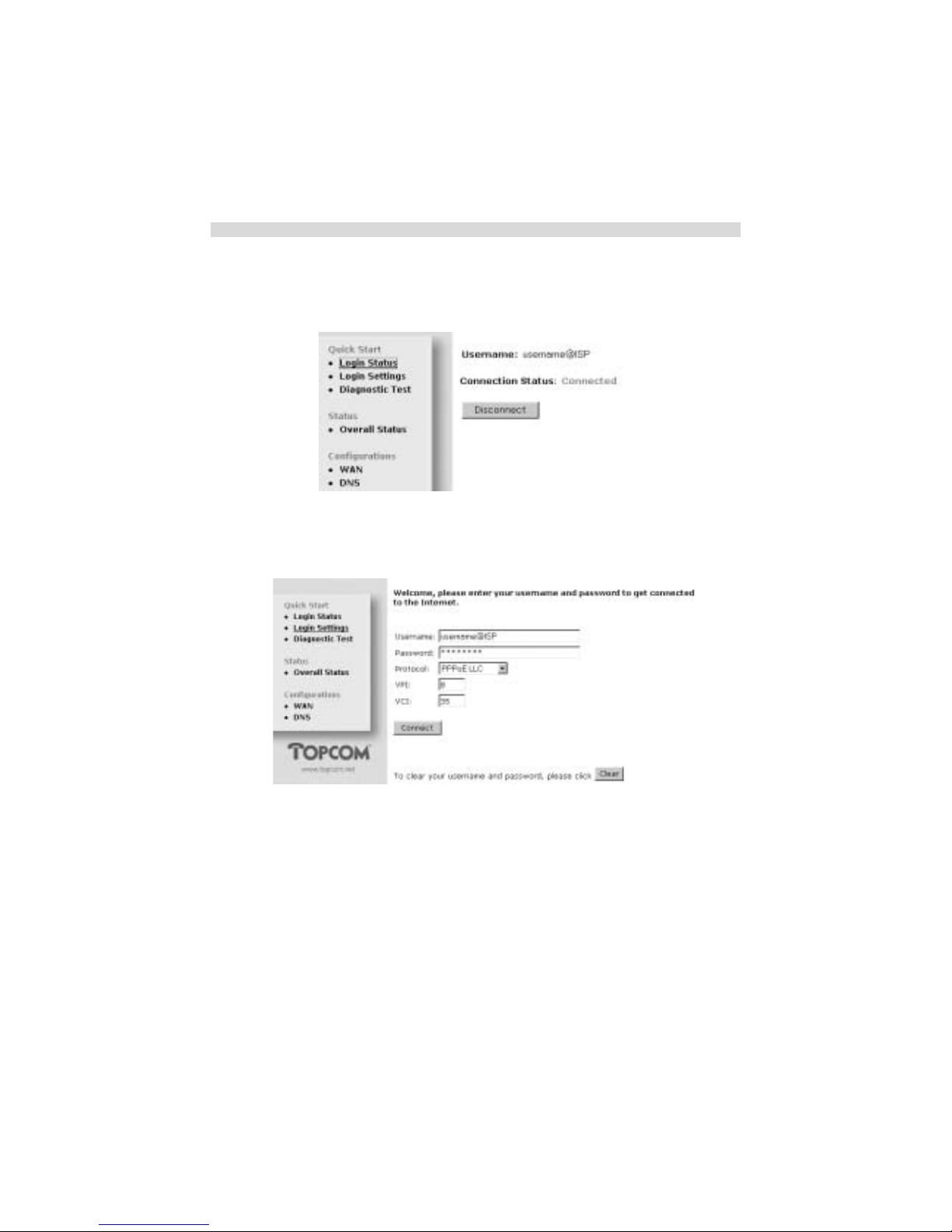

8.1 MODEM MENU
8.1.1 Quick start
•Login Status
-This screen shows the connection status. You can disconnect the connection at any time by
clicking the “Disconnect” button.
•Login Settings
-You can change the connection settings. Please first click the “clear” key to delete current
settings. Then click “Connect” to connect.

Topcom Webr@cer 852 12
ENGLISH
Topcom Webr@cer 852
•Diagnostic Test
-this feature will test your connection
8.1.2 Status
•Overal Status
-this screen informs you about the connection status and the WAN-IP address.

13 Topcom Webr@cer 852
Topcom Webr@cer 852

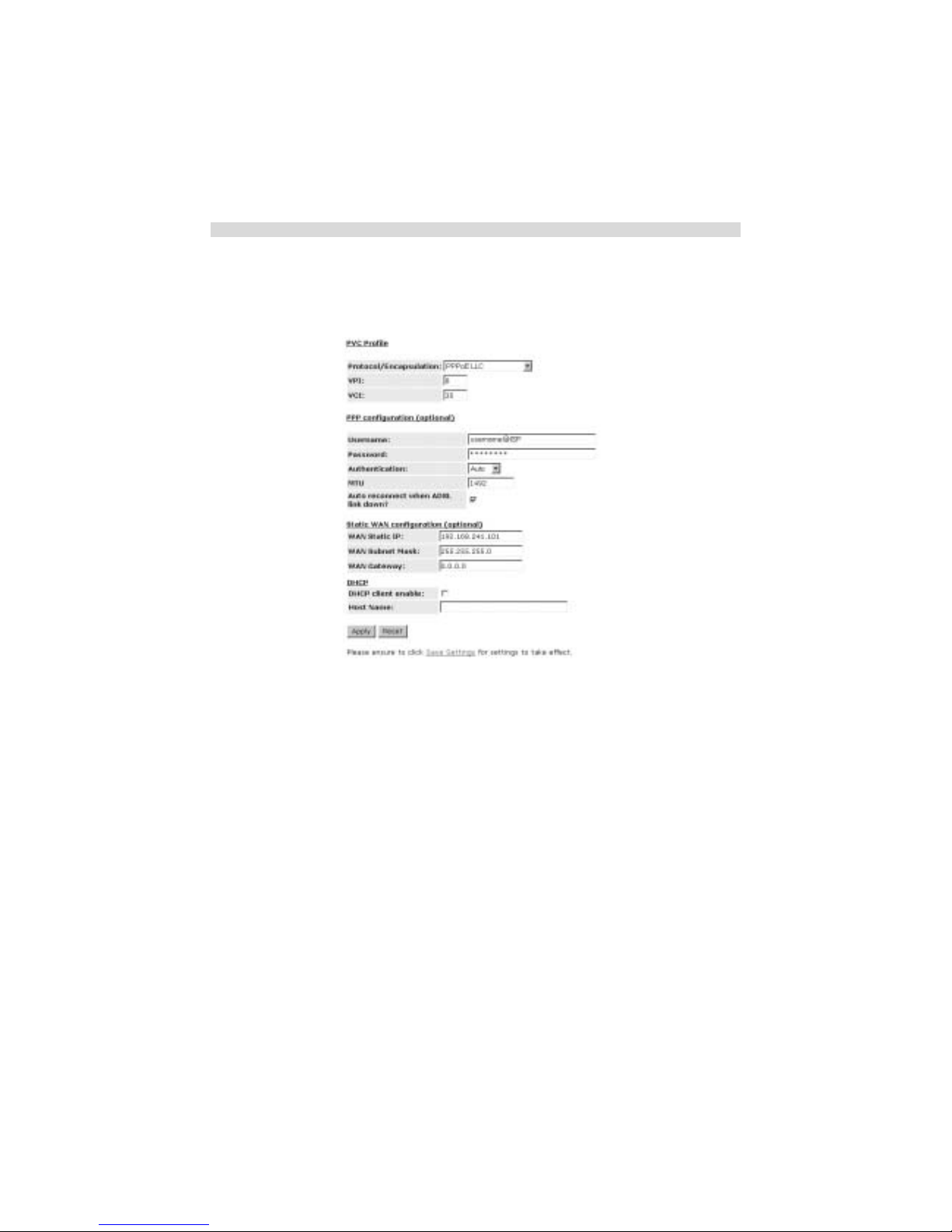

8.1.3 Configurations
The Configurations menu should only be used by advanced users. It is not recommended to change
values in these screens !
•WAN
•PVC Profile: here you can change the connection protocol, VPI and VCI settings.
•PPP configuration: username / password, authentication (PAP, CHAP, AUTO), MTU value and Auto
reconnection.
•Static WAN: for static IP configuration
•DHCP: enable DHCP-client and enter Host Name.
First click “Apply”, then “Save Settings” to save the entry.
Click “Reset” to go back to default setting.

Topcom Webr@cer 852 14
ENGLISH
Topcom Webr@cer 852
•DNS
•You can manually enter the DNS setting.
First click “Apply”, then “Save Settings” to save the entry.
Click “Reset” to go back to default setting.
9WARRANTY
•This equipment comes with a 24-month warranty. The warranty will be honoured on presentation of
the original bill or receipt, provided the date of purchase and the unit type are indicated.
•During the time of the warranty Topcom will repair free of charge any defects caused by material or
manufacturing faults. Topcom will at its own discretion fulfil its warranty obligations by either
repairing or exchanging the faulty equipment.
•Any warranty claims will be invalidated as a result of intervention by the buyer or unqualified third
parties.
•Damage caused by inexpert treatment or operation, and damage resulting from the use of non-
original parts or accessories not recommended by Topcom is not covered by the warranty.
•The warranty does not cover damage caused by outside factors, such as lightning, water and fire,
nor does it apply if the unit numbers on the equipment have been changed, removed or rendered
illegible.
Note: Please do not forget to enclose your receipt if you return the equipment.

15 Topcom Webr@cer 852
Topcom Webr@cer 852
1VEILIGHEIDSINSTRUCTIES
•Houd de modem uit de buurt van vloeistof, rechtstreeks zonlicht en overdreven hitte.
•Gebruik de modem niet bij donder of blikseminslag.
•Reinig deze modem met een niet te vochtig of een antistatisch doekje. Gebruik nooit
schoonmaakmiddelen of schuurproducten.
2PAKKET
•ADSL USB-modem
•Installatiecd
•USB-kabel
•Lijnkabel ( RJ11 - RJ11)
•Deze installatiehandleiding
3MINIMALE SYSTEEMVEREISTEN
Voor pc:
•Minimaal Pentium® 233- processor
•Minimaal 32 MB RAM
•20 MB vrije ruimte op harde schijf
•Een vrije USB-poort
•Cd-romlezer
•Windows® 98 Se / Windows® Me / Windows® 2000 / Windows® XP
Voor Macintosh:
•Minimaal Mac G3
•Minimaal 32 MB RAM
•20 MB vrije ruimte op harde schijf
•Een vrije USB-poort
•Cd-romlezer
•Mac OS 9.X / MAC OSX 10.X
4 LED-LICHTJES
De LEDs geven de toestand van de modem aan:
ADSL Data Power
Het CE-symbool geeft aan dat de modem overeenstemt met de essentiële vereisten van de
R&TTE-richtlijn.

Topcom Webr@cer 852 16
NEDERLANDS
Topcom Webr@cer 852
•Power: Licht op wanneer er stroom wordt geleverd via de USB-poort van de pc.
•ADSL: Licht op wanneer de ADSL-verbinding gelegd is.
•Data: Flikkert wanneer de modem gegevens doorstuurt/ontvangt.
5 AANSLUITINGEN
6 INSTALLATIE VAN HET WEBR@CER 852-STUURPRO-
GRAMMA VOOR PC
De Webr@cer 852 PSTN kan geïnstalleerd worden op computers met: Windows 98 SE, Windows ME,
Windows 2000 en Windows XP.
•Steek eerst de cd van Topcom in de cd-romlezer. De installatie zal automatisch opstarten. Zoniet,
dient u een Autorun uit te voeren op de cd.
WEBR@CER 852 pstn
PC
PHONE
PHONE
! Sluit de USB-kabel niet aan alvorens het stuurprogramma te installeren!

17 Topcom Webr@cer 852
Topcom Webr@cer 852
-Het installatiescherm voor de Webr@cer 852 PSTN wordt weergegeven.
•Klik op “Installatie Drivers”
- De installatie van het stuurprogramma wordt opgestart.
•Sluit dan de USB-kabel aan op de modem
- De installatie van het stuurprogramma zal automatisch opstarten.
! Windows 98 SE
Houd uw Windows 98 SE cd bij de hand. Er zal om gevraagd worden tijdens de installatie.
! Windows XP

Topcom Webr@cer 852 18
NEDERLANDS
Topcom Webr@cer 852
Tijdens de installatie zullen volgende schermen afgebeeld worden:
- Kies "Continue Anyway" (“Toch doorgaan”) om de installatie verder te zetten
-Zorg ervoor dat "Install the software automatically (Recommended)" is aangevinkt en klik op
"Next"
-Klik daarna op "Finish" om de installatie te voltooien.

19 Topcom Webr@cer 852
Topcom Webr@cer 852
•Als de installatie afgewerkt is, ziet u het volgende scherm:
-Klik op "OK" om te beëindigen.
-Indien nodig, zal de computer automatisch opnieuw opstarten.
•Op het bureaublad zal een nieuwe pictogram verschijnen:
7 INSTALLATIE VAN HET WEBR@CER 852 STUURPRO-
GRAMMA VOOR MAC.
De Webr@cer 852 PSTN kan geïnstalleerd worden op computers met MAC OS 9.X en MAC OSX 10.X.
7.1 MAC OS 9.X
Op de cd vindt u een map met de naam MAC
•Open "MAC"
-Open nu "MAC_OS9"
-Open het gecomprimeerde bestand "OS9_PACK.SIT"
Er wordt een nieuwe map aangemaakt: "OS9 package"
•Open "OS9 package"
-Open daarna "Install USB ADSL"
-Open het bestand "install" en volg de instructies.

Topcom Webr@cer 852 20
NEDERLANDS
Topcom Webr@cer 852
•Het installatieprogramma wordt dan geïnstalleerd.
•Start de computer opnieuw op.
•Plug de modem in.
7.2 MAC OSX 10.X
Op de cd vindt u een map met de naam MAC
•Open "MAC"
-Open nu "MAC_OSX"
-Open het gecomprimeerde bestand "Release.sit"
Er wordt een nieuwe map aangemaakt: "Release"
•Open "Release"
-Open nu het bestand "Install_USB_ADSL.pkg"
•Het installatieprogramma wordt dan geïnstalleerd.
•Start nu de computer opnieuw op.
•Plug de modem in.
8 INTERNETVERBINDING
Om een Internetverbinding te kunnen opstarten dient u de gebruikersnaam en het wachtwoord in de
modem in te voeren. In de meeste gevallen dient u ook de VPI/VCI-instellingen en het verbindingstype
te wijzigen afhankelijk van uw ISP.
U kunt de modem configureren door de Internet-browser te openen en naar volgende webpagina te
gaan:
10.0.0.2
! Wacht tot de ADSL-LED AAN is alvorens naar webpagina 10.0.0.2 te gaan!
•Voor pc: Dubbelklik op het pictogram dat op uw bureaublad was aangemaakt. Dit zal automatisch
de webpagina 10.0.0.2 openen
•Voor Macintosh: Open uw Internet Explorer of Netscape Navigator en ga naar webpagina 10.0.0.2

21 Topcom Webr@cer 852
Topcom Webr@cer 852
•Nu verschijnt het aanmeldscherm: Gebruikersnaam = admin / er is geen wachtwoord vereist
-Klik op "OK" om verder te gaan.
•Nu bent u bij de instellingen voor Internetverbinding
-Voer de gebruikersnaam en het wachtwoord van uw ISP in.
-Zorg ervoor dat het verbindingsprotocol en de VPI/VCI-instellingen correct zijn. (Neem contact
op met uw ISP voor meer details)
-Klik op "connect"
•Bovenstaande instellingen dienen in uw computer opgeslagen te worden
-Klik op "Save & Reboot" om de instellingen op te slaan
