Solar-Ladegerät 45 W
Solar Charger 45 W
Bedienungsanleitung
(Deutsch)
Operating Manual
(English)
DeutschEnglish
manufactured by

DeutschEnglish
2
Um Beschädigungen an Ihrem rollbaren Solar Ladegerät 45 W zu vermeiden, beachten
Sie bitte die folgenden Hinweise:
• DasausgerollteSolarmodulnicht belasten oder betreten.
• SolarmodulfürTransportundLagerungimmersorollen,dassdieSolarzellenaußen
liegen.
• Solarmodulnicht falten und nicht zu engaufrollen,DurchmesserderSchutzhülledient
als Richtlinie.
• RollenSiedasSolarmodulvonuntennachobenein,sodassder Stecker außen bleibt.
• DasSolarmodulistextremwetterbeständigundhältkurzemUntertaucheninSalzwas-
ser stand – längeres Untertauchen vermeiden.
• NachdemEinsatzinSalzwassermit feuchtem Tuch oder Schwamm abwischen–keine
Reinigungsmittel benutzen.
• NurkompletttrockeninderSchutzhüllelagern.
1. Wichtige Sicherheits- und Handhabungshinweise
2. Lieferumfang
DasSolar-Ladegerät45Wkommtinklusive
• Schutzhülle
• Ladekabel
• Bedienungsanleitung
• Garantieschein
ACHTUNG
DiesesSymbolwarntvorBeschädigungsgefahrenfürIhr
Solar-Ladegerät.

DeutschEnglish
3. Technische Daten & Maße
KompatibelfürdieModelleTorqeedo Ultralight 403 und Torqeedo Travel 503/1003
Technische Daten
Ausgangsleistung 40-45Watt(beitypischerSonneneinstrahlunginEuropa/USA)
Effizienz Zellen-Wirkungsgrad7,0%,Modul-Wirkungsgrad5,5%
Zellentyp AmorphesSilicium
Leerlaufspannung 44 V
Ladezeit
die320WhBatteriederUltralight403undTravel503Modellewerdeninca.
8Stundenvon0auf100%geladen;fürdie520WhBatteriederTravel1003
Modellemüssenca.13Stundenkalkuliertwerden
Wasserdichtes Aufladen Verbindungenkomplettwasserdicht,AuadenaufdemWasserohneRisiken
einerelektrolytischenKorrosionmöglich
Maße
ausgebreitet 147,3x91,4cm/58x36Zoll
gerollt 100,0x16,0cm/39,4x6,3Zoll
Gewicht 1,27kg
EG-KonformitätserklärungnachEG-Niederspannungsrichtlinie2006/95/EG
Hiermiterklärenwir,
dieTorqeedoGmbH
Petersbrunner Str. 3a
82319Starnberg
, dass das nachfolgend bezeichnete Solar-Ladegerät
Produktreihe:TorqeedoSolar-Ladegerät45W
Produktvarianten:keine
aufgrundseinerKonzipierungundBauartindervonunsindenVerkehrgebrachtenAusführungenden
grundlegendenSicherheits-undGesundheitsanforderungendernachfolgendaufgeführtenEG-Richtlinie
entspricht.
Niederspannungsrichtlinie2006/95/EG
BevollmächtigterfürdieZusammenstellungdertechnischenUnterlagen:
UweSchürch,Qualitätsmanager
Die OriginalKonformitätserklärungwurdeindeutscherSpracheausgestelltin
StarnbergimApril2011
Dr.ChristophBallin,Geschäftsführer
4. Konformitätserklärung

DeutschEnglish
4

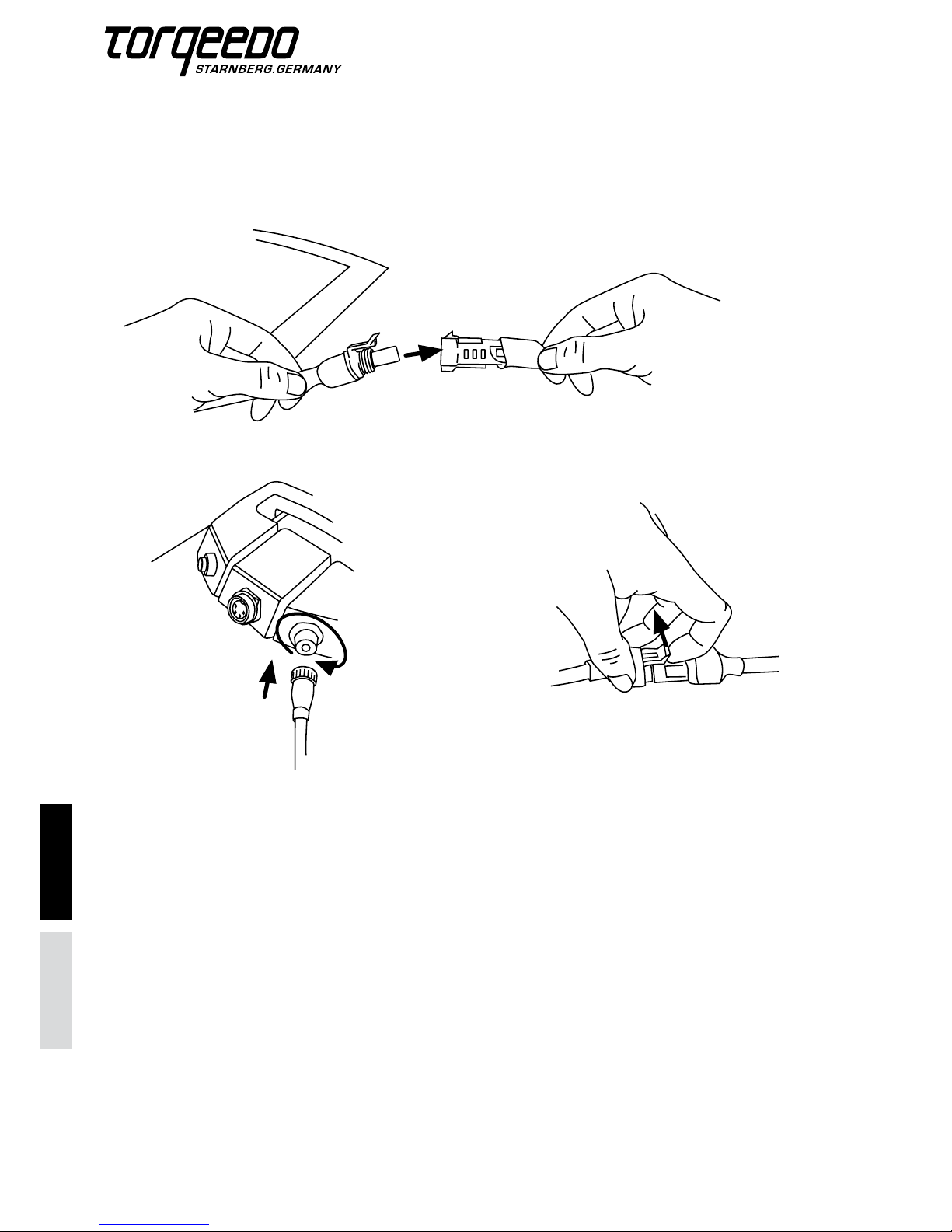

5. Montage und Gebrauch
1.
2.
Zum Demontieren die Lasche
amSteckernachobenziehen.
DasausgerollteSolarmodulistmitLeinenzubefestigen.NutzenSiedazudievorgefertig-
tenÖsendesModuls.
DasModulerreichtdiehöchsteEfzienz,wennesmöglichstrechtwinkligzumSonnenein-
fall montiert wird.
Weitere Hinweise zur Verwendung des Solarmoduls finden Sie in der Bedienungsanlei-
tungIhresTorqeedoMotors.

DeutschEnglish
6. Garantiebedingungen
6.1 Garantieumfang
DieTorqeedoGmbH,PetersbrunnerStraße3ainD-82319StarnberggarantiertdemEndab-
nehmerdiesesProduktes,dasseswährenddesnachstehendfestgelegtenDeckungszeit-
raumesfreivonMaterial-undVerarbeitungsfehlernist.TorqeedowirddenEndabnehmer
vondenKostenderBeseitigungeinesMaterial-oderVerarbeitungsfehlersfreihalten.Diese
FreihalteverpichtunggiltnichtfüralledurcheinenGarantiefallveranlasstenNebenkosten
undallesonstigennanziellenNachteile(z.B.KostenfürAbschleppen,Telekommunikati-
on,Verpegung,Unterkunft,entgangeneNutzung,Zeitverlustusw.).
DieGarantieendetzweiJahrenachdemTagderÜbergabedesProduktesandenEndab-
nehmer.AusgenommenvonderzweijährigenGarantiesindProdukte,die–auchvorüber-
gehend–fürgewerblicheoderbehördlicheZweckegenutztwurden.Fürdiesegiltdie
gesetzlicheGewährleistung.DerGarantieanspruchverjährtmitAblaufvonsechsMonaten
nachEntdeckungdesFehlers.
ObfehlerhafteTeileinstandgesetztoderausgetauschtwerden,entscheidetTorqeedo.Dis-
tributorenundHändler,dieReparaturarbeitenanTorqeedo-Produktendurchführen,haben
keineVollmacht,fürTorqeedorechtsverbindlicheErklärungenabzugeben.
VonderGarantieausgeschlossensindVerschleißteileundRoutinewartungen.
Torqeedoistberechtigt,dieGarantieansprüchezuverweigern,wenn
• dieGarantienichtordnungsgemäßeingereichtwurde(vgl.Garantieprozess),
• vorschriftswidrigeBehandlungdesProduktesentstandenist,
• dieSicherheits-,Handhabungs-undPegehinweisederBedienungsanleitungnicht
befolgt wurden,
• derKaufgegenstandinirgendeinerWeiseumgebaut,modiziertodermitTeilenoder
Zubehörartikelnausgerüstetwordenist,dienichtzudervonTorqeedoausdrücklich
zugelassenenbzw.empfohlenenAusrüstunggehören,
• vorangegangeneWartungenoderReparaturennichtdurchvonTorqeedoautorisierte
Betriebe vorgenommen wurden bzw. andere als Original-Ersatzteile verwendet wurden,
esseidenn,derEndabnehmerkannnachweisen,dassderzurAblehnungdesGarantie-
anspruchsberechtigendeTatbestanddieEntwicklungdesFehlersnichtbegünstigthat.
NebendenAnsprüchenausdieserGarantiehatderEndabnehmergesetzlicheGewähr-
leistungsansprücheausseinemKaufvertragmitdemjeweiligenHändler,diedurchdiese
Garantienichteingeschränktwerden.

DeutschEnglish
6
6.2 Garantieprozess
DieEinhaltungdesnachfolgendbeschriebenenGarantieprozessesistVoraussetzungfür
dieErfüllungvonGarantieansprüchen.
BevorderVersandvonreklamiertenProduktenanTorqeedoerfolgendarf,istdie
EinsendungunbedingtmitdemTorqeedoServiceabzustimmen.DieKontaktaufnahme
kannperTelefon,Mailoderpostalischerfolgen.DieKontaktaufnahmeüberdasInternet
www.torqeedo.comwirdsukzessiveerweitert.Kontaktadressenbendensichaufder
RückseitedieserBedienungsanleitung.Wir bitten um Verständnis, dass wir unabge-
stimmte Einsendungen reklamierter Produkte nicht bearbeiten können und daher nicht
annehmen.
ZurÜberprüfungdesGarantieanspruchesundzurAbwicklungderGarantiebenötigenwir
einenausgefülltenGarantieschein sowie einen Kaufnachweis.
• ImRahmenderAbstimmungmitunseremServicevorEinsendungdesProdukteserhal-
tenSieeineRMA-Nummer.Bitte notieren Sie die RMA-Nummer gut sichtbar außen auf
der Verpackung.
• BittelegenSiederSendungeinenausgefülltenGarantiescheinbei.DerVordruckliegt
dieserBedienungsanleitungbei.DieAngabenimGarantiescheinmüssenu.a.Kontakt-
daten,AngabenzumreklamiertenProdukt,SeriennummerundeinekurzeProblembe-
schreibung enthalten.
• BittelegenSiederSendungdenKaufnachweisbei(Kassenbon,RechnungoderQuit-
tung). Der Kaufnachweis muss insbesondere den Kauf sowie das Kaufdatum belegen.
FürdieEinsendungdesProdukteszurServicestelleempehltessich,dieTorqeedo-Ori-
ginalverpackungaufzuheben.Fallsdiesenichtmehrverfügbarist,sollteeineVerpackung
verwendetwerden,dieTransportschädenausschließt,dadiesenichtunterGarantiefallen.
FürRückfragenzumGarantieprozessstehenwirIhnenunterdenaufderRückseiteangege-
benenKoordinatengernzurVerfügung.
7. Außerbetriebnahme des Produkts / Entsorgung
DasTorqeedoSolarmodulistentsprechendderEG-Richtlinie2002/96
hergestellt.DieseRichtlinieregeltdieEntsorgungvonElektro-und
ElektronikgerätenzumnachhaltigenSchutzderUmwelt.
SiekönnendasSolarmodulentsprechendderregionalenVorschrif-
ten an einer Sammelstelle abgeben. Von dort aus wird es der fachge-
rechtenEntsorgungzugeführt.

7
DeutschEnglish
In order to avoid damage to your roll-out Solar Charger 45 W,pleasenotethefollowing
advice:
• Donotput pressure on or tread ontheopenedsolarmodule.
• Onlyeverrolloutthesolarmodulefortransportandstoragesuchthatthesolarcells
are on the outside.
• Donotfold the solar module or roll it up too tightly;usetheinnerdiameterofthe
protectivecoverasaguide.
• Rollthesolarmoduleupfromthebottomtothetopsothattheplug stays outside.
• Thesolarmoduleisextremelywaterresistantandwithstandsbeingbrieyimmersed
in salt water - avoid long-term immersion.
• Afteruseinsaltwater,wipecleanwithadamp cloth or sponge - do not use detergent.
• Onlystoreintheprotectivecoverwhencompletelydry.
1. Important safety and operating information
2. Items supplied
Thesolarcharger45Wcomeswith
• Protectivecover
• Chargingcable
• Operatingmanual
• Warrantycerticate
CAUTION
Thissymbolwarnsabouttheriskofdamagetoyoursolarcharger.

8
DeutschEnglish
3. Technical data & dimensions
CompatiblewiththeTorqeedo Ultralight 403 and Torqeedo Travel 503/1003 models
Technical data
Outputpower 40-45Watt(fortypicalsunradiationinEurope/theUSA)
Efficiency Cellefciency7.0%,moduleefciency5.5%
Celltype Amorphoussilicon
Idle voltage 44 V
Charging time
The320WhbatteryintheUltralight403andTravel503modelsarecharged
from0to100%inaround8hours;around13hoursisrequiredforthe520Wh
batteryintheTravel1003models
Watertight charging Connectionscompletelywatertight,chargingonthewaterpossiblewithout
therisksofelectrolyticcorrosion
Dimensions
unfolded 147.3x91.4cm/58x36inches
folded 100.0x16.0cm/39.4x6.3inches
Weight 1.27kg/2.8lbs
EUconformitydeclarationasperEULowVoltageDirective2006/95/EC
We,
TorqeedoGmbH
Petersbrunner Str. 3a
82319Starnberg
, hereby declare that the solar charger described below
Productrange:TorqeedoSolarCharger45W
Product variant: none,
itsdesignandconstructiontypeintheversionssoldbyusmeetthefundamentalsafetyandhealthre-
quirementsoftheEUDirectivelistedbelow.
LowVoltageDirective2006/95/EC
Personauthorizedtoproducethetechnicaldocumentation:
UweSchürch,Qualitymanager
TheoriginalconformitydeclarationwasproducedinGermanin
StarnberginApril2011
Dr.ChristophBallin,CEO
4. Conformity declaration

9
DeutschEnglish
5. Assembly and use
1.
2.
Toremove,pulltheplug
tabupwards.
Secure the unfolded solar module by means of the module grommets.
Themoduleismostefcientifitisassembledatrightanglestothesunlight.
Youcanndadditionalinformationonusingthesolarmoduleintheoperatingmanualof
yourTorqeedomotor.

10
DeutschEnglish
6. Warranty terms
6.1 Extent of warranty
TorqeedoGmbH,PetersbrunnerStraße3ainD-82319Starnberg,Germany,guaranteesthe
nalpurchaserofthisproductthattheproductisfreefrommaterialandmanufacturing
faultsduringtheperiodstatedbelow.Torqeedowillindemnifythenalpurchaserforany
expensefortherepairofamaterialormanufacturingfault.Thisindemnicationobligation
does not cover the incidental costs of a warranty claim or any other financial losses (e.g.
costs for towing, telecommunications, food, accommodation, loss of earnings, loss of time
etc.).
Thewarrantyendstwoyearsafterthedateonwhichtheproductwasdeliveredtothenal
purchaser.Productsthatareusedcommerciallyorbypublicauthorities-evenifonlytem-
porarily-areexcludedfromthistwo-yearwarranty.Inthesecases,thestatutorywarranty
applies.Therighttoclaimunderwarrantyrunsoutsixmonthsafterdiscoveryofafault.
Torqeedodecideswhetherfaultypartsarerepairedorreplaced.Distributorsanddealers
whorepairTorqeedoproductshavenoauthoritytomakelegallybindingstatementson
behalfofTorqeedo.
Normalwearandtearandroutineservicingareexcludedfromthewarranty.
Torqeedoisentitledtorefuseawarrantyclaimif
• thewarrantywasnotcorrectlysubmitted(refertothewarrantyprocess),
• theproductwasnottreatedinaccordancewiththeinstructions,
• thesafety,operatingandcareinstructionsinthemanualwerenotobserved,
• theproductwasinanywayalteredormodiedorpartsandaccessorieswereadded
thatarenotexpresslypermittedorrecommendedbyTorqeedo,
• previousmaintenanceorrepairswerenotundertakenbyorganizationsauthorizedby
Torqeedoorpartsthatwerenotoriginalsparepartswereusedunlesstheendusercan
provethatthefactsthatjustifyrejectingthewarrantyclaimdidnotfavorthedevelop-
ment of the fault. As well as the rights arising from this warranty, the customer also has
legalwarrantyclaimrightsarisingfromthepurchasecontractwiththedealerthatare
nothamperedbythiswarranty.

11
DeutschEnglish
6.2 Warranty process
Adheringtothefollowingwarrantyprocessisaprerequisitetothesatisfactionofanywar-
ranty claims.
Beforedispatchinganyapparentlyfaultygoods,itisimperativetocoordinatethedelivery
withTorqeedoServices.Youcancontactusbyphone,emailorpost.Theabilitytomake
contactviathewww.torqeedo.comwebsiteisbeingextendedsuccessively.Youcannd
thecontactdetailsonthebackofthismanual.Please understand that we are unable to
deal with products of which we have not been notified and will therefore refuse to accept
delivery.
Tocheckawarrantyclaimandtoprocessawarranty,werequireacompletedwarranty
certificate as well as proof of purchase.
•Please note the RMA Number well visible on the outside of the transport packaging.
•Please provide a completed warranty certificatewithyourshipment.Thewarranty
certicateformissuppliedwiththisoperatingmanual,itisalsoavailableasadown-
loadfromourwebsite.Thecompletedcerticatemustprovidecontactdetails,product
details,serialnumber,andabriefdescriptionoftheproblem
•Please provide a proof of purchase.Theproofofpurchasemustindicatealsothedateof
purchase(e.g.transactionreceipt).
ForreturningtheproducttotheServiceCenter,werecommendkeepingtheoriginalTor-
qeedopackaging.Ifthisisnolongeravailablepackagingthatexcludestransportdamage
must be used as this is not included in the warranty.
Weareavailabletoansweranyquestionsregardingthewarrantyprocess-simplyusethe
detailsonthebackcover.
7. Decommissioning the product / disposal
TheTorqeedosolarmoduleismanufacturedinaccordancewithEU
Directive2002/96.Thisdirectiveregulatesthedisposalofelectrical
andelectronicdevicestoprotecttheenvironment.
Youcanhandoverthesolarmoduletoacollectionpointasperthe
regionalregulations.Fromthereitwillbeprofessionallydisposed.

Torqeedo Service Center
Europe and international
TorqeedoGmbH
- Service Center -
FriedrichshafenerStraße4a
82205Gilching
Germany
[email protected]
T+49-8153 - 92 15 - 100
F+49-8153 - 92 15 - 319
North America
TorqeedoInc.
171ErickStreet,UnitA-1
CrystalLake,IL60014
USA
[email protected]
T+1–815–4448806
F+1–847–4448807
All other countries:
Contact details of international Service Centers are available
underwww.torqeedo.cominthe”Service“section.
Version 2.0
039-00032
