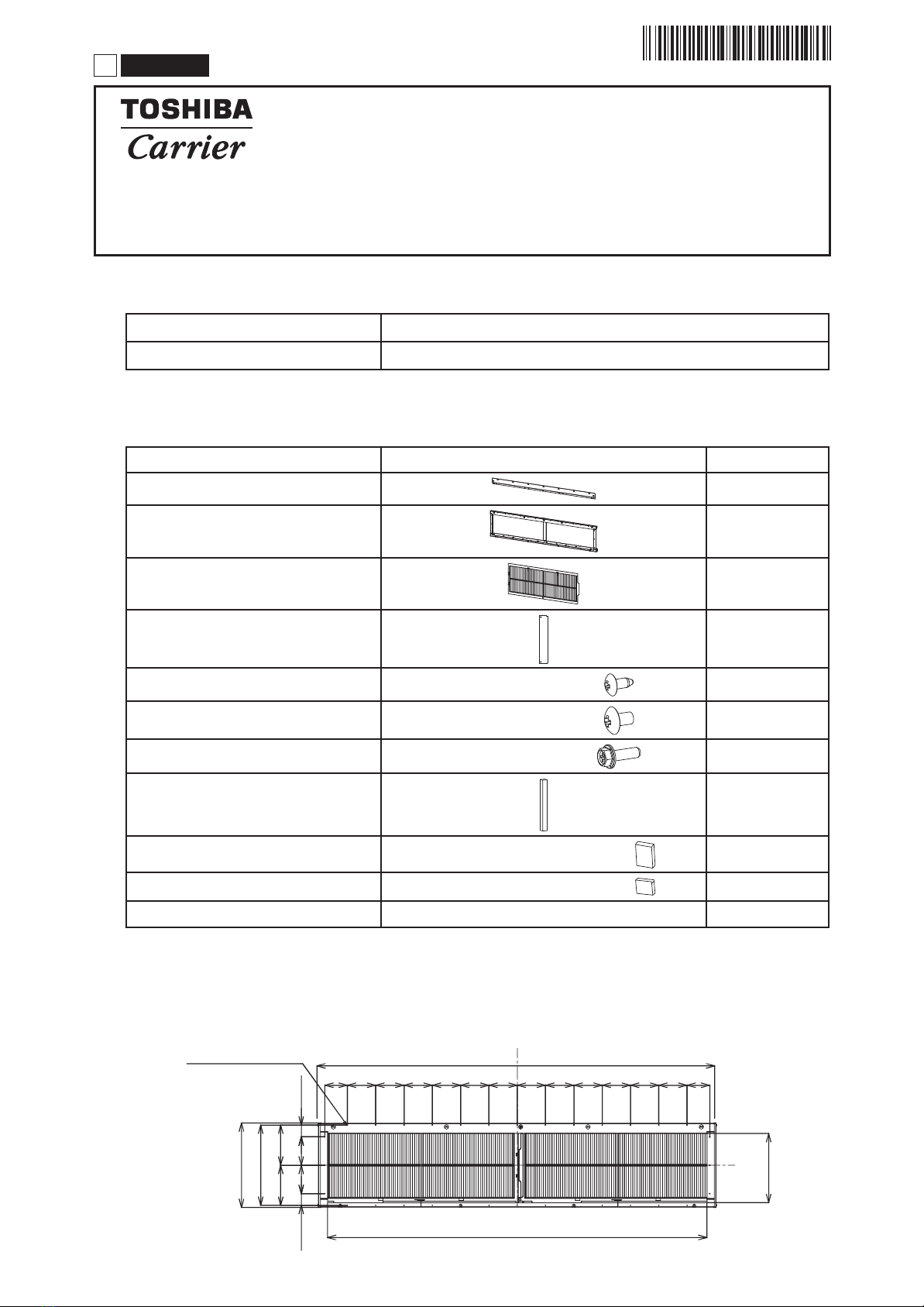

Toshiba TCB-LK2801DP-UL User manual

-1-
1English
AIR CONDITIONER
Filter kit
Model: TCB-LK2801DP-UL
INSTALLATION MANUAL
Thank you for purchasing the Filter kit for
air conditioner.
Before starting the installation work,
please read this manual carefully and
install the product properly.
1. Adaptation model
Model name Adaptation model
TCB-LK2801DP-UL MMD-AP072*HP-UL, MMD-AP096*HP-UL
2. Accessories
Below parts are included.
Parts name Form Quantity
(1) Frame fix plate 2
(2) Filter frame 1
(3) Filter 2
(4) Cover 2
(5) Screw Ø5/32″(M4) × 0.3″(8L) 8
(6) Screw Ø13/64″(M5) × 0.3″(8L) 4
(7) Screw Ø13/64″(M5) × 0.6″(16L) 18
(8) Seal material 1
(9) Seal material 0.4″(10t) × 1.0″(25) × 1.4″(35) 2
(10) Seal material 0.4″(10t) × 0.8″(20) × 1.0″(25) 2
(11) Installation manual This manual 1
3. Duct design
Arrangement
Referring to the following dimension, manufacture duct at the local site.
Installation hole
(USE Ø5/32″(M4) × 0.3″(8)
32 Places)
CL
55.3″(1405)
3.1″(80) 3.1″(80)3.9″(100) 3.9″(100)3.9″(100) 3.9″(100)3.9″(100) 3.9″(100)3.9″(100) 3.9″(100)3.9″(100) 3.9″(100)3.9″(100) 3.9″(100)
CL
9.6″(245)
53.0″(1346.5)
1.6″(41.5) 1.6″(41.5)
3.9″(100)
6.6″(142)
3.9″(100)
6.6″(142)
11.1″(283) 11.9″(302)
1116950301-1
01_1116950301-1 EN.indd 101_1116950301-1 EN.indd 1 29/9/2564 BE 08:5629/9/2564 BE 08:56

-2-

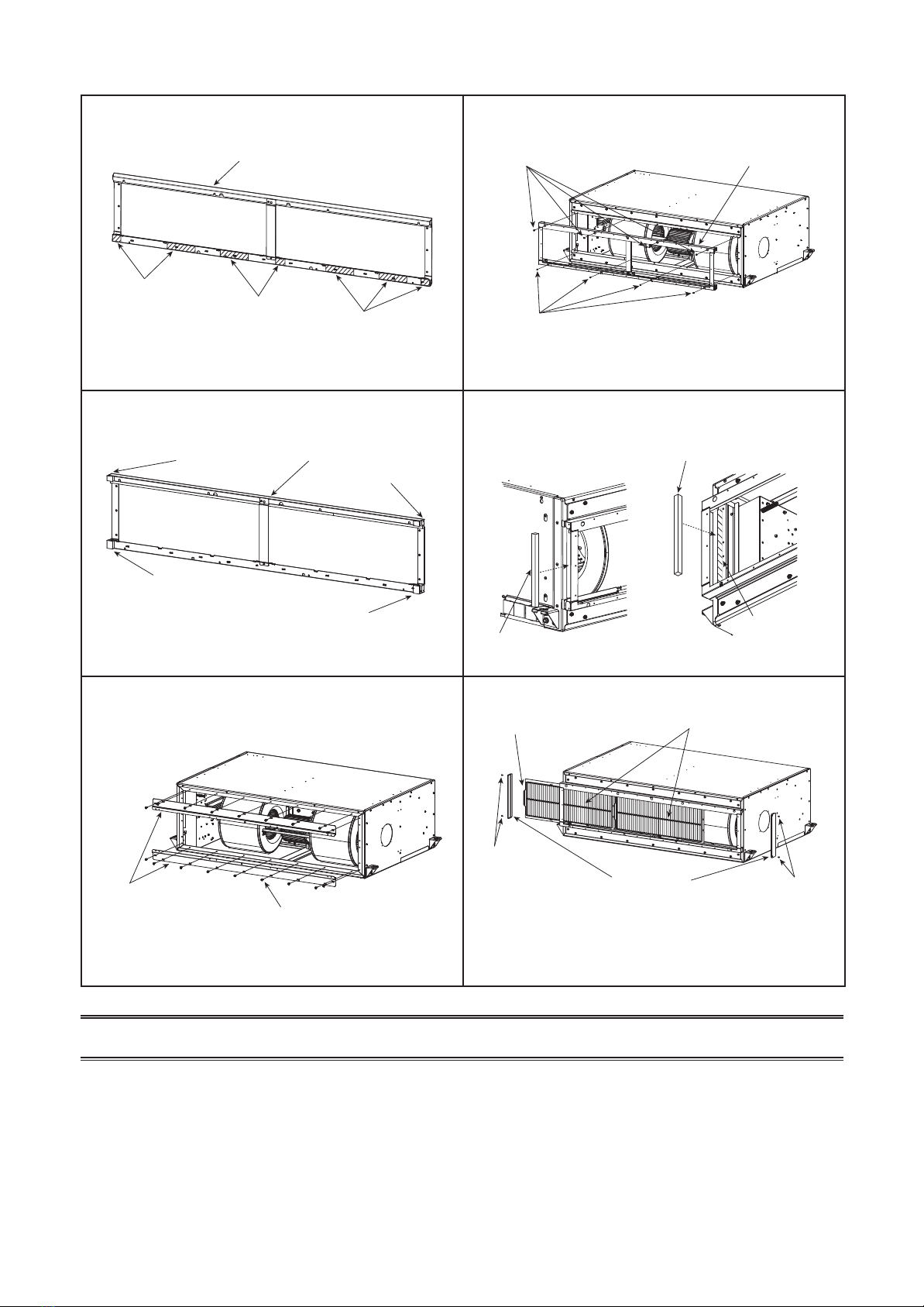

4. How to install
1. Peel off the tape fixing the filter rail. 4. Install (2) Filter frame.
And check if the claw of the filter rail is not taken off.
Tape
Tape
Tape
(2) Filter frame (6) Screws Ø13/64″× 0.3″(M5 × 8) (4pcs) (2) Filter frame
(5) Screws Ø5/32″× 0.3″(M4 × 8) (4pcs)
The filter frame gets one having black mold parts (filter rail)
in the lower direction at the time of the installation of indoor unit.
2. Install (9) (10) Seal material. 5. Install (8) Seal material.
Fit the seal material to the corner and paste it.
(10) Seal material (2) Filter frame
(10) Seal material
(9) Seal material
(9) Seal material
(8) Seal material
(8) Seal material
Stick the seal
material on the
basis of this position.
3. Install (1) Frame fix plate. 6. Install (3) Filter and (4) Cover.
(1) Frame fix plate
(7) Screws Ø13/64″× 0.6″(M5 × 16) (18pcs)
Tighten this screw temporarily.
After attaching the filter frame, tighten it
completely.
Handle (3) Filter (2pcs)
(5) Screws
Ø5/32″× 0.3″(M4 × 8)
(2pcs) (4) Covers (2pcs) (5) Screws
Ø5/32″× 0.3″
(M4 × 8) (2pcs)
For the filter direction, the insertion direction is the handle side as
the above picture.
Please confirm that two pieces of filters are connected.
Please attach the cover with both side.
NOTE
When you use too long screws at attach a suction duct (local procured), you can not remove the filters by attack the screws.
Be sure to check if the filter can be attached and removed after the attachment.
01_1116950301-1 EN.indd 201_1116950301-1 EN.indd 2 29/9/2564 BE 08:5629/9/2564 BE 08:56

-3-

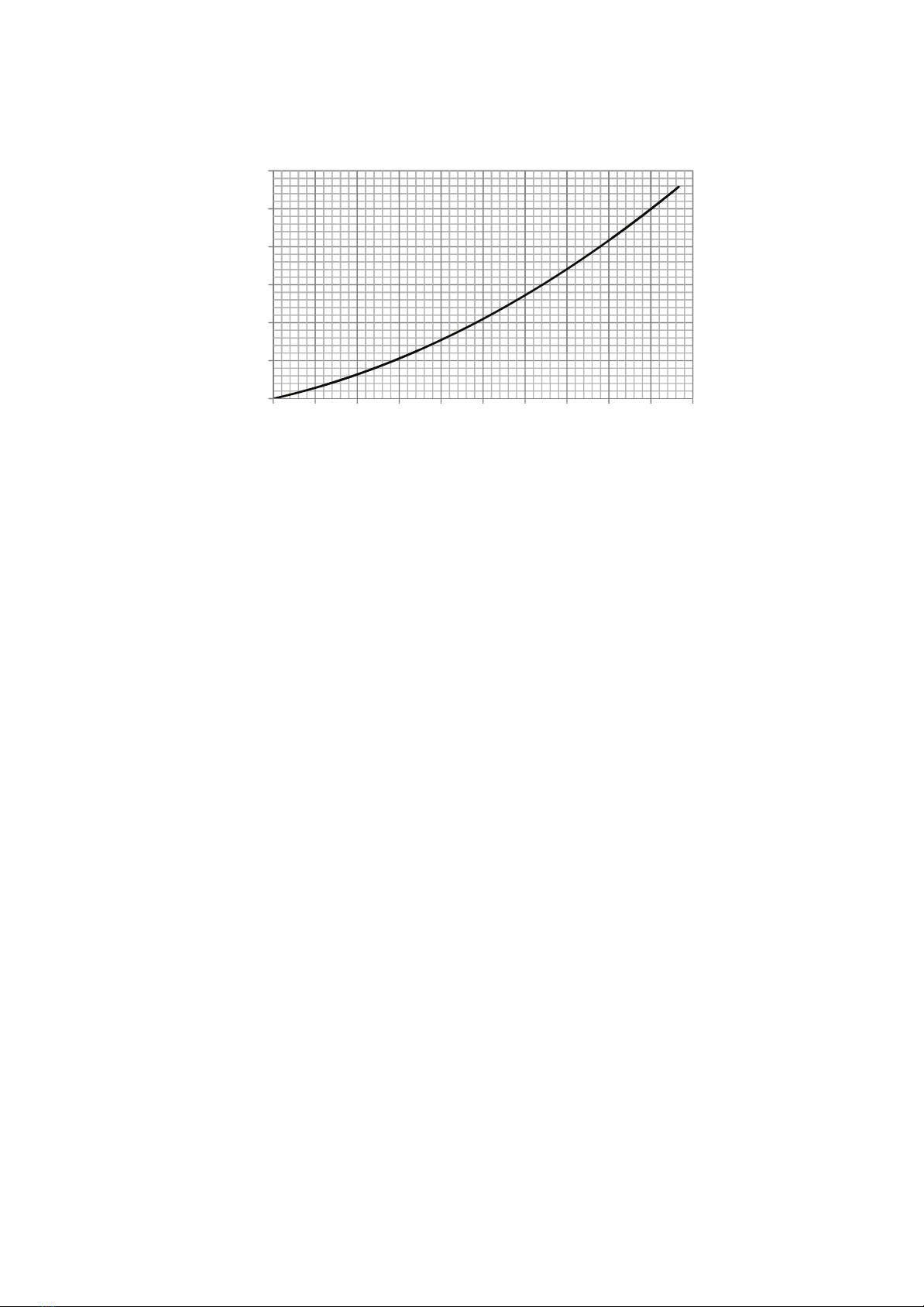

5. External Pressure Loss Characteristic
When you use these “Filter kit”, pressure-loss characteristics depends on Air Flow.
Filter kit, Pressure Loss Characteristics
Air Flow (CFM)
Pressure Loss (in.WG.)
0 353 706 1059 1413 1766 2119 2472 2825 3178 3531
0
0.04
0.08
0.12
0.16
0.20
0.24
01_1116950301-1 EN.indd 301_1116950301-1 EN.indd 3 29/9/2564 BE 08:5629/9/2564 BE 08:56

-4-
Merci d’avoir acheté ce kit de filtre pour
climatiseur.
Avant de démarrer les travaux d'installation,
veuillez lire attentivement le présent
manuel et installer le produit correctement.
1. Modèle d'adaptation
Modèle du modèle Modèle d'adaptation
TCB-LK2801DP-UL MMD-AP072*HP-UL, MMD-AP096*HP-UL

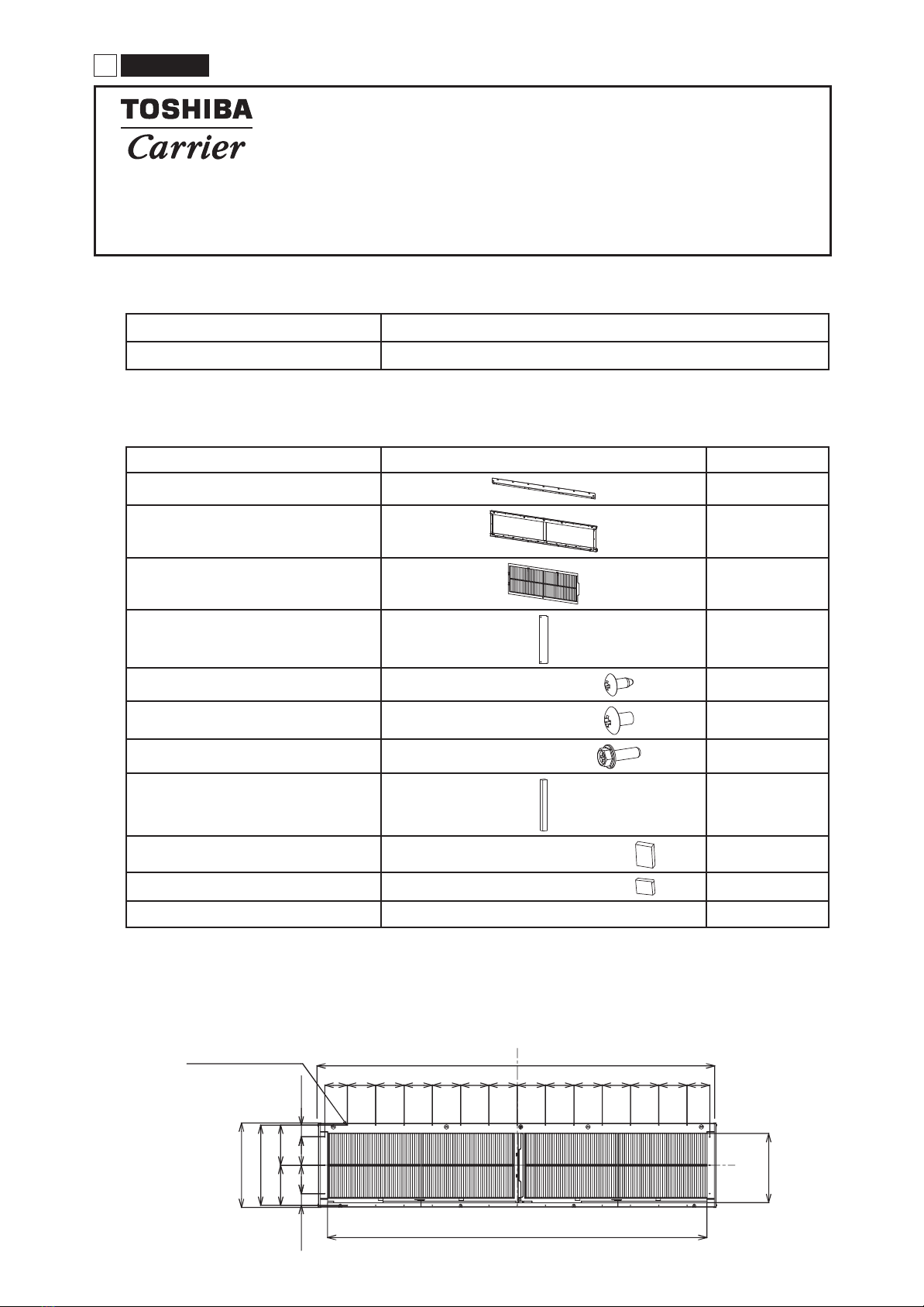

2. Accessoires
Les pièces ci-dessous sont incluses.
Nom de la pièce Forme Quantité
(1) Plaque de fixation du cadre 2
(2) Cadre du filtre 1
(3) Filtre 2
(4) Couvercle 2
(5) Vis Ø5/32″(M4) × 0,3″(8L) 8
(6) Vis Ø13/64″(M5) × 0,3″(8L) 4
(7) Vis Ø13/64″(M5) × 0,6″(16L) 18
(8) Matériau d’étanchéité 1
(9) Matériau d’étanchéité 0,4″(10t) × 1,0″(25) × 1,4″(35) 2
(10) Matériau d’étanchéité 0,4″(10t) × 0,8″(20) × 1,0″(25) 2
(11) Manuel d’installation Ce manuel 1
3. Conception du conduit
Configuration
En vous référant aux dimensions suivantes, fabriquez le conduit sur le site local.
Orifice d'installation
(UTILISER Ø5/32″(M4) × 0,3″(8)
32 places)
CL
55,3″(1405)
3,1″(80) 3,1″(80)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)
CL
9,6″(245)
53,0″(1346,5)
1,6″(41,5) 1,6″(41,5)
3,9″(100)
6,6″(142)
3,9″(100)
6,6″(142)
11,1″(283) 11,9″(302)
2Français
CLIMATISEUR
Kit de filtre
Modèle: TCB-LK2801DP-UL
MANUEL D’INSTALLATION
02_1116950301-1 FR.indd 402_1116950301-1 FR.indd 4 29/9/2564 BE 08:5729/9/2564 BE 08:57

-5-

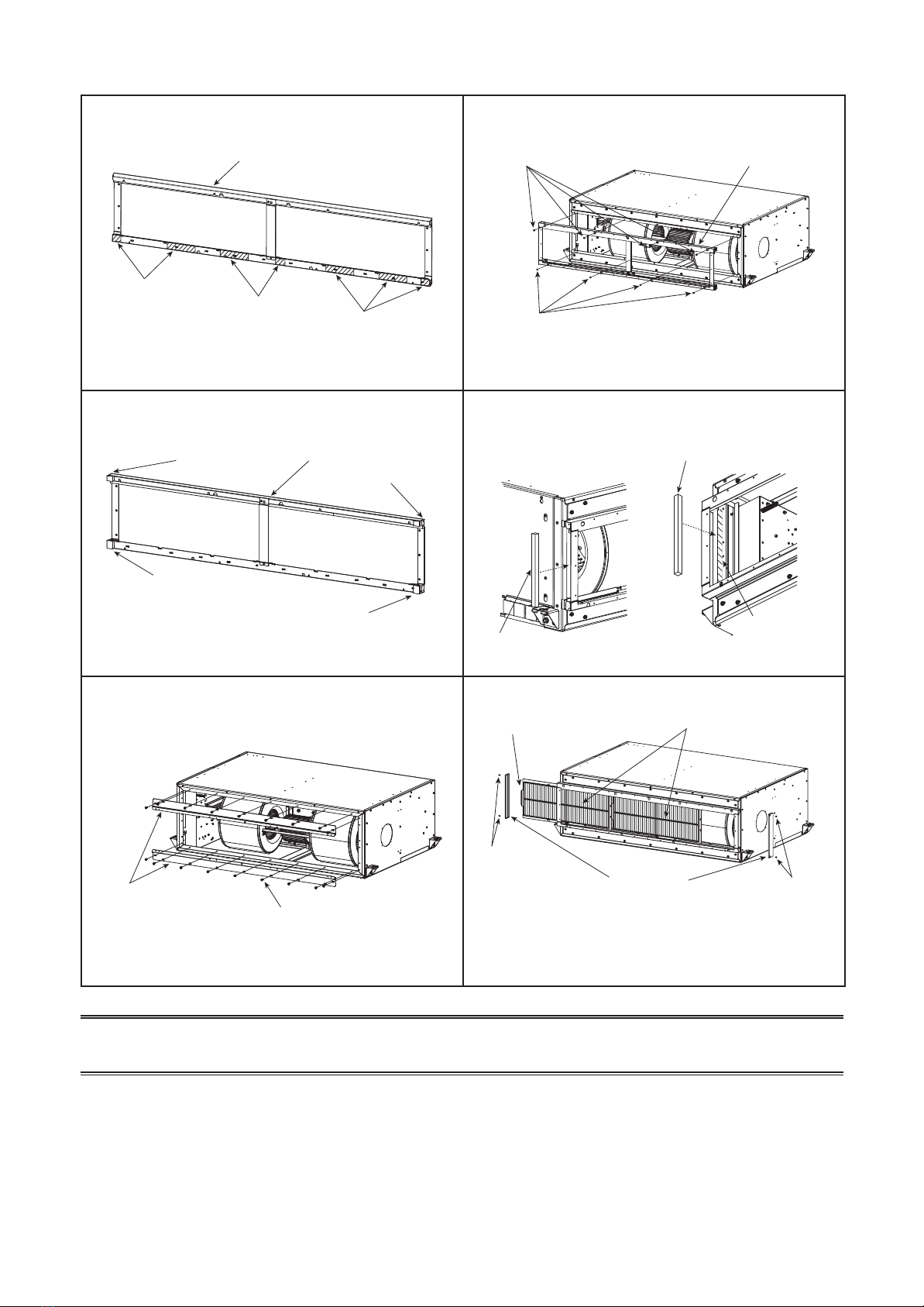

4. Installation
1. Pelez la bande adhésive du rail du filtre. 4. Installez (2) le cadre du filtre.
Et vérifiez que la griffe du rail du filtre n’est pas retirée.
Bande adhésive
Bande adhésive
Bande adhésive
(2) Cadre du filtre (6) Vis Ø13/64″× 0,3″(M5 × 8) (4) (2) Cadre du filtre
(5) Vis Ø5/32″× 0,3″(M4 × 8) (4)
Au moment de l’installation de l’unité intérieure, les parties moulées
noires du cadre du filtre (rail de filtre) doivent être orientées vers le bas.
2. Installez (9)(10) le matériau d’étanchéité. 5. Installez (8) le matériau d’étanchéité.
Installez le matériau d’étanchéité dans le coin et collez-le.
(10) Matériau
d’étanchéité
(2) Cadre du filtre
(10) Matériau d’étanchéité
(9) Matériau d’étanchéité
(9) Matériau d’étanchéité
(8) Matériau d’étanchéité
(8) Matériau d’étanchéité
Collez le matériau
d’étanchéité à la base
de cette position.
3. Installez (1) la plaque de fixation du cadre. 6. Installez le filtre (3) et le couvercle (4).
(1) Plaque de fixation du cadre
(7) Vis Ø13/64″× 0,6″(M5 × 16) (18)
Vissez provisoirement cette vis.
Après avoir fixé le cadre du filtre, serrez-la
complètement.
Poignée (3) Filtre (2)
(5) Vis
Ø5/32″× 0,3″
(M4 × 8) (2) (4) Couvercles (2) (5) Vis
Ø5/32″× 0,3″
(M4 × 8) (2)
Insérez le filtre de manière à ce que la poignée se trouve sur le
côté, comme sur l’image ci-dessus.
Veuillez confirmer que les deux parties du filtre sont raccordées.
Fixez un couvercle de chaque côté.
REMARQUE
Si vous utilisez des vis trop longues pour fixer un conduit d’aspiration (achat local), vous ne pouvez pas retirer les filtres en retirant les
vis.
Assurez-vous de vérifier que le filtre peut être fixé et retiré après la fixation.
02_1116950301-1 FR.indd 502_1116950301-1 FR.indd 5 29/9/2564 BE 08:5729/9/2564 BE 08:57

-6-
5. Caractéristiques de perte de pression externe
Lors de l’utilisation de ce « Kit de filtre », les caractéristiques de perte de pression dépendent du débit d’air.
Kit de filtre, Caractéristiques de perte de pression
Débit d’air (CFM)
Perte de pression (in.WG.)
0 353 706 1059 1413 1766 2119 2472 2825 3178 3531
0
0,04
0,08
0,12
0,16
0,20
0,24
02_1116950301-1 FR.indd 602_1116950301-1 FR.indd 6 29/9/2564 BE 08:5729/9/2564 BE 08:57

-7-
Gracias por comprar el kit de del filtro para
los aires acondicionados.
Antes de comenzar el trabajo de instalación,
lea este manual cuidadosamente e instale el
producto correctamente.
1. Modelo de adaptación
Nombre del modelo Modelo de adaptación
TCB-LK2801DP-UL MMD-AP072*HP-UL, MMD-AP096*HP-UL
2. Accesorios
Las piezas a continuación están incluidas.
Nombre de las piezas Forma Cantidad
(1) Placa de fijación de bastidor 2
(2) Bastidor de filtro 1
(3) Filtro 2
(4) Tapa 2
(5) Tornillo Ø5/32″(M4) × 0,3″(8L) 8
(6) Tornillo Ø13/64″(M5) × 0,3″(8L) 4
(7) Tornillo Ø13/64″(M5) × 0.6″(16L) 18
(8) Material de sellado 1
(9) Material de sellado 0,4″(10t) × 1,0″(25) × 1,4″(35) 2
(10) Material de sellado 0,4″(10t) × 0,8″(20) × 1,0″(25) 2
(11) Manual de instalación Este manual 1
3. Diseño de conducto
Disposición
Refiriéndose a la siguiente dimensión, fabricar el conducto en el sitio local.
Orificio de instalación
(UTILICE Ø5/32″(M4) × 0,3″(8)
32 lugares)
CL
55,3″(1405)
3,1″(80) 3,1″(80)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)
CL
9,6″(245)
53,0″(1346,5)
1,6″(41,5) 1,6″(41,5)
3,9″(100)
6,6″(142)
3,9″(100)
6,6″(142)
11,1″(283) 11,9″(302)
3Español
AIRE ACONDICIONADO
Kit de filtro
Modelo: TCB-LK2801DP-UL
MANUAL DE INSTALACIÓN
03_1116950301-1 ES.indd 703_1116950301-1 ES.indd 7 29/9/2564 BE 08:5829/9/2564 BE 08:58

-8-

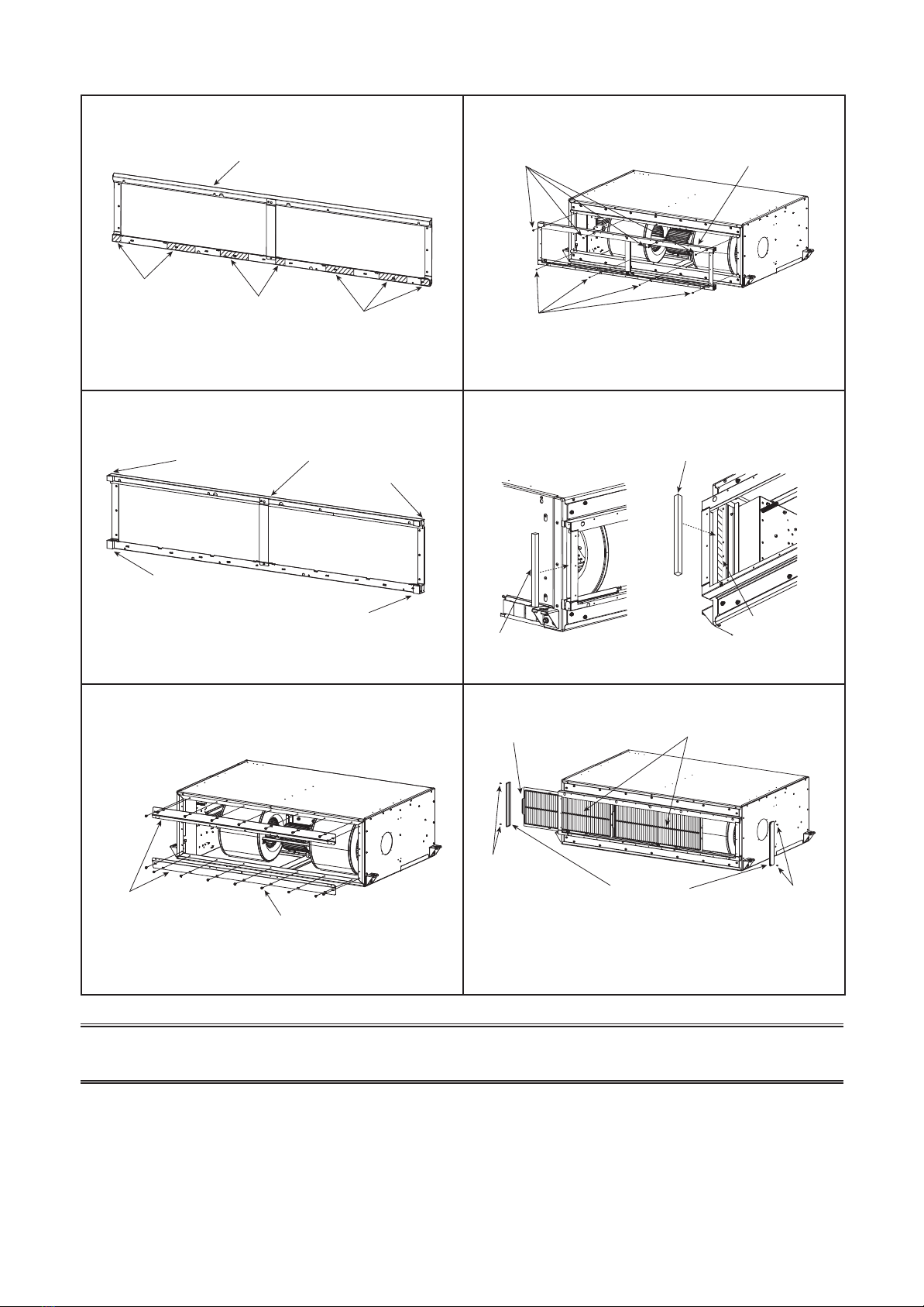

4. Colocación
1. Retire la cinta que fija el riel del filtro. 4. Instale (2) Bastidor de filtro.
Y compruebe si la garra del riel del filtro no está despegada.
Cinta
Cinta
Cinta
(2) Bastidor de filtro (6) Tornillos Ø13/64″× 0,3″(M5 × 8) (4 piezas) (2) Bastidor de filtro
(5) Tornillos Ø5/32″× 0,3″(M4 × 8) (4 piezas)
El bastidor de filtro recibe una que tiene partes de molde negro (riel de filtro)
en la dirección inferior en el momento de la instalación de la unidad interior.
2. Instale (9)(10) Material de sellado. 5. Instale (8) Material de sellado.
Coloque el material de sellado en la esquina y péguelo.
(10) Material de
sellado
(2) Bastidor de filtro
(10) Material de sellado
(9) Material de sellado
(9) Material de sellado
(8) Material de sellado
(8) Material de sellado
Pegue el material
de sellado sobre la
base de esta
posición.
3. Instale (1) Placa de fijación de bastidor. 6. Instale (3) Filtro y (4) Tapa.
(1) Placa de fijación de bastidor
(7) Tornillos Ø13/64″× 0,6″(M5 × 16) (18 piezas)
Apriete este tornillo temporalmente.
Después de fijar el marco del filtro, apriételo
completamente.
Asa (3) Filtro (2 piezas)
(5) Tornillos
Ø5/32″× 0,3″(M4 × 8)
(2 piezas)
(4) Tapas (2 piezas) (5) Tornillos
Ø5/32″× 0,3″(M4 × 8)
(2 piezas)
Para la dirección del filtro, la dirección de inserción es el lado del
asa como la imagen anterior.
Confirme que dos piezas de filtros están conectadas.
Coloque la tapa con ambos lados.
NOTA
Cuando se usan tornillos demasiado largos para fijar un conducto de succión (adquiridos localmente), no se pueden quitar los filtros
atacando los tornillos.
Asegúrese de comprobar si el filtro se puede poner y quitar después de la fijación.
03_1116950301-1 ES.indd 803_1116950301-1 ES.indd 8 29/9/2564 BE 08:5829/9/2564 BE 08:58

-9-
5. Característica de pérdida de presión externa
Cuando se utilizan estos "kit de filtros", las características de pérdida de presión dependen del flujo de aire.
Kit de filtro, características de pérdida de presión
Flujo de aire (CFM)
Perdoda de presión (in.WG.)
0 353 706 1059 1413 1766 2119 2472 2825 3178 3531
0
0,04
0,08
0,12
0,16
0,20
0,24
