Toto WASHLET S500E SW3044 01 Series User manual

WASHLET
安装说明书 / Installation Guide / Guide d'installation
Guía de instalación / Guia de Instalação / 施工說明書
시공설명서 /  / Sách hướng dẫn lắp đặt
安装前的注意事项 / Precautions before installation
Précautions avant l’installation / Precauciones antes de la instalación
Precauções antes da instalação / 安裝前的注意事項
설치 전의 주의 / 󰓯󰓮 / Chú ý trước khi lắp đặt ��������������������2
包装内部件 / Included parts / Pièces incluses
Partes incluidas / Peças incluídas / 包裝箱內附帶的部件
동봉 부품 / 󰓮󰓯󰓯 / Phụ kiện đóng kèm. ��������������������������������������������6
需准备的工具 / Required items / Outils nécessaires
Herramientas necesarias / Itens necessários / 準備工具
설치 공구 / 󰓯󰓯 / Các hạng mục cần chuẩn bị. �����������������������������������7
完成图 / Part diagram / Pièces diagramme / Diagrama de partes
Diagrama de peças / 安裝完成圖
완성도 / 󰓮 / Bản vẽ hoàn thiện. �������������������������������������������������7
安装步骤 / Installation procedure / Procédé d'installation
Procedimiento de instalación / Procedimento de instalação / 安裝步驟
시공 순서 / 󰓯󰓯 / Trình tự lắp đặt. �������������������������������������������������������8
遥控器的安装 / Remote control mounting / Montage de la commande à distance
Instalación del control remoto / Montagem do controle remoto / 遙控器的安裝方法
리모컨 설치 /  / Lắp điều khiển từ xa. ��������������������������������12
试运转 / Trial run / Mise en service / Puesta en funcionamiento
Funcionamento de prova / 試運轉 / 시운전 /  / Vận hành thử. ����14
施工方须知 / Information for the installer / Aux entrepreneurs en installation
Información para los contratistas / Informações aos encarregados da instalação
致安裝公司 / 시공업자님께 드리는 부탁 말씀
󰓯󰓯 / Thông tin dành cho cửa hàng lắp đặt. �������������������������������15
z施工前，请务必阅读本说明书与另册内所记载的安全注意事项后，正确地进行安装。
zBefore installation, be sure to read this installation manual and the separate safety precautions sheet�
Mount parts properly according to the directions.
zAvant l'installation, veuillez bien lire ce manuel d'installation et la feuille séparée sur mesures de sécurité�
Montez correctement les pièces conformément aux instructions.
zAntes de realizar la instalación, asegúrese de leer este manual de instalación y la hoja de precauciones de
seguridad entregada por separado. Monte las partes correctamente de acuerdo con las instrucciones.
zAntes da instalação, certique-se de ler este manual de instalação e a folha sobre precauções de segurança
que esta separada. Monte as peças corretamente, de acordo com as instruções.
z施工前，請務必詳細閱讀本說明書與另冊所述的安全注意事項後正確地進行安裝作業。
z시공 전에 반드시 이 설명서를 잘 읽고 설명서의 내용에 따라 바르게 설치해 주십시오.
z󰓮󰓮󰓯󰓮󰓮󰓮󰓮
󰓯󰓯
zTrước khi lắp đặt hãy chắc chắn rằng đã đọc toàn bộ sách hướng dẫn và các hạng mục chú ý an toàn để lắp đặt
được chính xác.

2
安装前的注意事项 / Precautions before installation / Précautions avant l’installation
ZH-CN
z产品安装作业未全部完成之前，请勿对其进行通电或通水。
z请勿损坏进水软管(C-3)前端的连接部。
z
供水水压范围为：0.05 MPa (7.25 PSI) ＜流动时＞-0.75 MPa (108.75 PSI) ＜静止时＞。
请在该水压范围内使用便器。进水压力过小时，便器可能无法冲洗干净。
z进水温度为0-35°C (32-95°F)。请在这一温度范围内使用。
z本产品的使用温度为0-40°C (32-104°F)。请在这一温度范围内使用。
z除了本产品附带的外，请不要使用别的供水软管(C-3)和连接阀(A-8)。
*因为产品出厂前进行过通水检查，可能造成内部有残留水，并非产品有问题。
z请确认正确接地（如果未进行接地处理，可能会引起触电。）
z根据各国的限制条件，请事先确定插座的位置。
EN
zTurn on the electricity and water supply for the product only after all other installation work is complete.
zDo not damage the connection components on the water supply hose (C-3).
zThe water supply pressure ranges from 0.05 MPa (7.25 PSI) <dynamic> - 0.75 MPa (108.75 PSI) <static>. Use the
unit within the said pressure range.
If the water supply pressure is low, toilet bowl cleaning may not be performed.
zThe temperature of the water supply should be within a range of 0 to 35°C (32-95°F). Make sure the temperature is
within this range.
z
Working ambient temperature is within the range of 0 to 40°C (32-104°F). Make sure the temperature is within this range.
zDo not use water supply hoses (C-3) and junction valve (A-8) other than those supplied with the product.
* Because a water ow test is conducted on each product at the factory, water may remain inside the product.
This water does not indicate a problem with the product.
zCheck that the product is electrically grounded appropriately. (If a ground is not installed, a breakdown or electrical
current leak may result in electrical shock.)
zPrepare an outlet position in advance that conforms to the regulations in your country.
FR
zNe mettez en marche l'alimentation électrique et l'alimentation en eau du produit que lorsque tous les autres travaux
d'installation sont terminés.
zN'endommagez pas les extrémités de branchement du exible d'alimentation en eau (C-3).
zLa plage de pression d’alimentation en eau est comprise entre 0,05 MPa (7,25 PSI) <dynamique> et 0,75 MPa
(108,75 PSI) <statique>.
Utilisez l’unité dans la plage de pression indiquée. Si la pression d'alimentation en eau est faible, le nettoyage de la
cuvette des toilettes pourrait ne pas fonctionner.
zLa température de l'alimentation en eau devrait se trouver dans une plage de 0 à 35°C (32 à 95°F). Assurez-vous
que la température se trouve dans cette plage.
zLa température ambiante de fonctionement varie entre 0 à 40°C (32 à 104°F). Assurez-vous que la température est
dans cette zone.
zN'utilisez pas de tuyau souple d'alimentation en eau (C-3) et la soupape de jonction (A-8) autres que celles fournies
avec le produit.
* Compte tenu du fait que chaque produit subit un test d'écoulement de l'eau en usine, il peut rester de l'eau dans le
produit. La présence de l'eau n'indique pas une anomalie du produit.
zVériez qu'une mise à la terre appropriée soit installée. (Si la mise à la terre n'est pas installée, en cas de panne ou
de fuite de courant électrique, l'absence de mise à la terre pourrait engendrer un choc électrique.)
zDisposez d'avance une prise conforme aux réglementations de votre pays.

3
Precauciones antes de la instalación / Precauções antes da instalação / 安裝前的注意事項
ES
zConecte la electricidad y el suministro de agua para el producto solo después de haber terminado todo el trabajo de
instalación�
zNo dañe los extremos de conexión de la manguera de suministro de agua (C-3).
zLa rango de presión de suministro de agua varía entre 0,05 MPa (7,25 PSI) <dinámica> y 0,75 MPa (108,75 PSI)
<estática>. Use la unidad dentro de dicho rango de presión.
Si la presión del suministro de agua es baja, es posible que no se realice la limpieza de la taza del inodoro.
zLa temperatura del suministro de agua debe estar dentro de un rango de 0 a 35°C (32 a 95°F). Asegúrese de que la
temperatura se encuentre dentro de este rango.
zLa temperatura ambiente de trabajo es de entre 0 a 40°C (32 a 104°F). Asegúrese de que la temperatura se
encuentre dentro de este rango.
zNo use otras mangueras de suministro de agua (C-3) y dispositivos de unión (A-8) que no sean los incluidos con el
producto.
* Debido a que en fábrica se realiza una prueba de circulación de agua, es posible que quede agua dentro del
producto. Esto no signica que haya algún problema con el producto.
zVerique que esté instalada la conexión a tierra correcta. (Si la conexión a tierra no está instalada y se produce una
interrupción del servicio o una fuga de corriente eléctrica, puede presentarse una descarga eléctrica).
zPrepare con anterioridad un lugar para el tomacorriente, que cumpla con las normas de su país.
PT
zLigue a eletricidade e o fornecimento de água para o produto somente depois de concluir todos os outros trabalhos
de instalação�
zNão danique as extremidades de conexão da mangueira de fornecimento de água (C-3).
zA pressão de fornecimento de água varia de 0,05 MPa (7,25 PSI) <dinâmica> - 0,75 MPa (108,75 PSI) <estática>.
Utilize a unidade dentro do intervalo de pressão especicado.
Não se pode dar descarga no vaso se a pressão do fornecimento de água estiver baixa.
zA temperatura do fornecimento de água deve estar dentro do intervalo de 0 a 35°C (32 a 95°F). Certique-se de que
a temperatura esteja dentro deste intervalo.
zA Temperatura do ambiente de funcionamento é de 0 a 40°C (32 a 104°F). Certique-se de que a temperatura
esteja dentro deste intervalo.
zNão use mangueiras de fornecimento de água (C-3) e válvulas de junção (A-8) que não sejam as fornecidas com o
produto.
* Como um teste de uxo de água é realizado em cada produto na fábrica, um pouco de água pode permanecer no
interior do produto. Essa água não indica um problema com o produto.
zVerique se o aterramento adequado foi instalado. (Se não houver aterramento, no caso de defeito ou de fuga de
corrente elétrica, a falta de aterramento poderá provocar choque elétrico.)
zPrepare uma posição de tomada antecipadamente, de acordo com os regulamentos do seu país.
ZH-TW
z請務必在安裝作業完全結束後才可對產品進行通電和通水。
z請注意避免損壞給水軟管(C-3)前端的接頭部。
z供水壓力範圍為0.05 MPa (7.25 PSI)〈流動時〉-0.75 MPa (108.75 PSI)〈靜止時〉。 請在此壓力範圍內使用本產品。
水壓過低，可能導致馬桶無法進行洗淨。
z給水溫度為0-35℃ (32-95°F)。請在此溫度範圍內使用。
z周圍使用溫度為0-40℃ (32-104°F)。請在此溫度範圍內使用。
z請勿使用除了包裝箱內附帶的給水軟管(C-3)與給水轉接裝置(A-8)(附屬品)以外的其他部件。
*由於出廠前有測試過通水檢查，產品內可能有殘留水的情況，但是產品本身毫無問題。
z請務必確認是否正確進行接地作業。(否則發生故障或漏電時，可能會導致觸電。)
z根據各國的規定，請預先確保插座的安裝位置。

4
설치 전의 주의 / 󰓯󰓮 / Chú ý trước khi lắp đặt
KO
z󺅲󺷞󹼦󺬋󺅚󹕥󺬋󹭮󸯪󹩺󺞮󺃧󹼛󺂚󹏾󸶦󸦳󸨎󻀚󹼦󺻊󺉒󹱃󹰲󹽺
z󸝟󹭮󺾎󹯺󺂮󹩶󸰾󺅧󹫣󹛖󹼦󹨗󺗮󸕖󸧮󺌖󹺠󸴚󹆳󺉒󺂮󺻊󺉒󹱃󹰲󹽺
z󸝟󹭮󹺫󹅻󹗪󺁚󸯪󺁶󸴯󹰲󺅫󺌖󹰲󺃛󸰞󸰺󺃊󹺫󹅻󹗪󺁚󹼦󹩲󺃻󺞮󹋒󹨂
󹿿󺻊󺉒󹱃󹰲󹽺󸝟󹭮󹺫󹅻󺃊󸨄󺂒󹏊󹻧󹘖󸞆󹪎󺅫󺃊󹺞󸵮󸯪󸘓󺀆󸕖󺃞󹰋󸰞󸰺
z󸝟󹭮󹽾󸴚󸯪󺃛󸰞󸰺󺃊󹽾󸴚󹗪󺁚󹼦󹩲󹨂󹿿󺻊󺉒󹱃󹰲󹽺
z󺉒󺁚󹨂󹿿󹽾󸴚󸯪󺃛󸰞󸰺󺃊󹽾󸴚󹗪󺁚󹼦󹩲󹨂󹿿󺻊󺉒󹱃󹰲󹽺
z󸴯󹙟󸵲󸝟󹭮󺾎󹯺󹾖󹽆󸘆󹖎󹝢󹿎󹼦󸯪󹨂󹿿󺺮󺌖󹌦󹺚󺉒󹱃󹰲󹽺
󺛲󺺮󺅚󹼦󺬋󹭮󸗖󹨂󹋒󺺮󸞆󸺢󹒎󹼦󺅲󺷞󹺞󹼦󹒒󺃊󸧾󹺚󺃞󸯪󸘓󺀆󸕖󺃞󺂒󸧮󺅲󺷞󹼦󸯪󹒎󺅲󸕖󹼜󹰋󸰞󸰺
z󺅧󺌖󸕖󺅲󸱖󹆲󸵮󹼊󺃞󸯪󺌖󺾫󺃎󺺮󹱃󹰲󹽺󺅧󺌖󸵮󹼊󺃞󺌖󹺠󺂒󹏊󸘶󺃻󸽦󸯪󸭚󺅚󹰲󸕦󺅚󺃊󹕲󹨳󺺶󹭮󺃞󹰋󸰞󸰺
z󸕗󸛃󺂮󺅲󹻓󺇆󸗊󹼦󹌴󺜆󹕎󹌂󺢮󹪒󺰎󺁚󺞮󹋒󺾫󹙊󺻊󺉒󹱃󹰲󹽺
TH
z󰓥󰓮󰓯󰓲󰓮󰓮󰓯󰓮
z󰓮󰓯󰓮󰓮󰓮




z󰓮








󰓯󰓲󰓮󰓯
z󰓮󰓯󰓮󰓮



󰓯󰓮󰓮󰓮󰓮󰓮󰓮
z󰓯󰓯󰓮󰓮



󰓯󰓮󰓮
󰓮󰓮󰓮󰓮
z󰓮󰓯󰓮



󰓲



󰓮󰓯󰓯󰓲
󰓲󰓯󰓮󰓲󰓮󰓯󰓮
󰓯󰓮󰓮󰓯󰓮󰓮󰓲󰓴
z󰓮󰓮󰓲󰓮󰓯

󰓮󰓯󰓮󰓲󰓪󰓲

z󰓮󰓯󰓮󰓯󰓯󰓶󰓯
VI
zHãy tiến hành cấp điện và nước cho sản phẩm sau khi hoàn tất toàn bộ các khâu lắp đặt.
zKhông làm hỏng khớp nối của dây cấp nước
(
C-3
)
zÁp suất cấp nước từ 0.05 MPa
(
7.25 PSI
) [
ở trạng thái động
]
đến 0.75 MPa
(
108.75 PSI
) [
ở trạng thái tĩnh
]
�
zNhiệt độ cấp nước là 0-35°C
(
32-95°F
),
chắc chắn phải sử dụng trong phạm vi nhiệt độ này.
zNhiệt độ sử dụng xung quanh là 0-40°C
(
32-104°F
),
chắc chắn phải sử dụng trong phạm vi nhiệt độ này.
zVề dây cấp nước
(
C-3
),
dụng cụ chia nhánh
(
A-8
)
thì không sử dụng các phụ kiện khác ngoại trừ phụ kiện đi kèm với
sản phẩm.
* Do kiểm tra thông nước trước khi xuất hàng
,
nên sẽ có trường hợp còn đọng nước bên trong sản phẩm tuy nhiên
,
điều này không có vấn đề gì đối với sản phẩm.
zHãy xác nhận rằng việc nối đất là phù hợp.
(
nếu không tiến hành nối đất thì có thể dẫn đến điện giật khi có sự cố hay rò điện.
)
zDựa theo điều kiện quy định của mỗi quốc gia
,
hãy đảm bảo việc chuẩn bị trước các ổ cắm.

5
z电源插头(C-2)的插片形状、电源线的长度、电压、额定电压以及最大电力消耗根据产品型号不同而
有差异。因此，请确认下表的内容后正确进行配线和安装。
z The power plug (C-2) shape, power cord length, voltage, rated power consumption and maximum power consumption vary depending
on the version of the product. Check the appropriate type in the table below, and then wire and install the product correctly.
zLa forme de la che d’alimentation (C-2), la longueur du cordon d’alimentation, la tension, la consommation
électrique moyenne et la consommation électrique maximale varient selon la version du produit. Déterminez le type
approprié dans le tableau ci-dessous, puis câblez et installez correctement le produit.
zLa forma del enchufe de alimentación (C-2), la extensión del cable de alimentación, el voltaje, el consumo eléctrico
medio y el consumo eléctrico máximo varían dependiendo de la versión del producto. Compruebe la clase adecuada
en la tabla inferior y, después, cablee e instale el producto correctamente.
zO formato da tomada (C-2), o comprimento do cabo de alimentação, a tensão, o consumo de energia nominal e o
consumo máximo de energia variam de acordo com a versão do produto. Verique o tipo apropriado na tabela
abaixo e, em seguida, conecte e instale o produto corretamente.
z電源插頭(C-2)的插片形狀、電源線的長度、電壓、額定消耗電力以及最大消耗電力根據產品型號不同而有差異。因
此，請確認下表的內容後正確進行配線和安裝。
z󺅲󺷞󹼦󸺆󹃒󺅚󺀦󺹢󹅂󸝎󺽫󺨲󺅚󺀦󺢪󸸲󸞎󺃊󺅚󹺫󺅫󸗿󹫢󹞚󺅚󹅻󺚲󸱖󹫢󹞚󺅚󹅻󺃊󸰺󹋊󹔖󹆲󺅗󺅞󺺲󸗙󺂚󹺚
󹃮󺶲󹼦󹩲󺾫󺃎󺺲󻀚󹾂󹕪󹋊󸗢󹖆󹩶󺺮󹽂󹩺󺞮󺻊󺉒󹱃󹰲󹽺
z
󰓮



󰓪󰓮
󰓮󰓲󰓯󰓯󰓮
󰓲󰓯󰓯
zTùy theo sản phẩm mà hình dạng phích cắm
(
C-2
),
chiều dài dây điện
,
điện áp
,
công suất tiêu thụ điện danh nghĩa
sẽ khác nhau nên hãy xem bảng bên trái để đi dây cho phù hợp.
电源插头的插脚形状
Power plug shape
Forme de la che
d'alimentation
Forma del enchufe de
alimentación
Forma do plugue do
cabo de alimentação
電源插頭的形狀
전원 플러그 형태
󰓮
Hình dạng phích cắm
điện.
电源线长度
Power cord length
Longueur du cordon
d'alimentation
Longitud del cable de
alimentación
Comprimento do cabo
de alimentação
電源線的長度
전원 코드 길이

Chiều dài dây điện.
电压
Voltage
Tension
Voltaje
Voltagem
電壓
전압
󰓪
Điện áp.
额定功率
Rated power
consumption
Consommation
nominale
Consumo de energía
nominal
Consumo de energia
nominal
額定消耗電力
정격 소비 전력

Công suất tiêu thụ điện
danh nghĩa.
最大功率
Maximum power
consumption
Consommation
électrique maximum
Consommation
électrique maximum
Consumo máximo de
energia
最大消耗電力
최대소비 전력

Công suất tiêu thụ tối
đa.
1.2 m (3.94 ft)
110 V 845 W 1458 W
120 V 1274 W, 1288 W 1430 W, 1444 W
127 V 1293 W 1451 W
1.8 m (5.91 ft)
220 V
830 W 1438 W
1.2 m (3.94 ft)
817 W, 830 W 1425 W, 1438 W
220-240 V 830-839 W 1438-1449 W
5.0 m (16.40 ft)

6
包装内部件 / Included parts / Pièces incluses / Partes incluidas / Peças incluídas
包裝箱內附帶的部件 / 동봉 부품 / 󰓮󰓯󰓯 / Phụ kiện đóng kèm.
A-6, A-12
* 遥控器的防盗零部件（A-6）和遥控器的面板（A-12），请先征询客户的要求，然后再进行安
装。不使用时，必须将防盗零部件交给客户。
* Please ask home owner if they would like anti-theft parts for remote control (A-6) and a remote control display
panel (A-12) installed before starting installation. Please leave the anti-theft kit with the owner if it is not installed.
* Veuillez demander au propriéaire s’il déire que des pièes antivol pour la commande àdistance (A-6) et le
panneau d’afchage (A-12) soient installés avant de commencer l’installation. Veuillez laisser la trousse antivol
au propriéaire si elles ne doivent pas êre installés.
* Pregútele al propietario del hogar si quiere que se instalen las piezas antirrobo para el control remoto (A-6) y el
panel de visualizació (A-12) antes de comenzar esta instalació. Déele estas piezas al propietario si no quiere
instalarlas�
* Certique-se de perguntar se o cliente deseja que que peças antirroubo para o controle remoto (A-6) e para o
painel de visualização (A-12) sejam instaladas antes de iniciar o trabalho. Se essas peças não forem usadas,
certique-se de dá-las ao cliente.
* 遙控器防盜用零件(A-6)及遙控器用使用說明卡(A-12)，請務必事先聽取客戶的要求後再進行作業。不使用時，請務
必還給客戶。
* 리모컨 도난 방지용 부품(A-6)과 표시 패널 구성품(A-12)은 반드시 고객의 요구를 들은 후 작업해 주십시오.
사용하지 않는 경우에는 반드시 고객에게 전달해 주십시오.
󰓯󰓮󰓯󰓮󰓪








󰓯󰓯󰓮󰓮󰓮󰓪󰓯󰓯
󰓯󰓮󰓯










遥控器的防盗零部件
Anti-theft parts for remote control
Pièces antivol pour télécommande
Partes antirrobo para el control remoto
Peças anti-roubo para controle remoto
遙控器防盜零部件
리모컨 도난 방지 키트
󰓮󰓪
Phụ kiện chống trộm của điều khiển từ xa.
或
or
ou
o
ou
或
또는
หรือ
hoặc
A-6 A-6
A-1 A-2 A-3 A-4 A-5
A-7 A-9 A-10
A-8 A-11 A-12

7
需准备的工具 / Required items / Outils nécessaires / Herramientas necesarias / Itens necessários
準備工具 / 설치 공구 / 󰓯󰓯 / Các hạng mục cần chuẩn bị.
完成图 / Part diagram / Pièces diagramme / Diagrama de partes / Diagrama de peças
安裝完成圖 / 완성도 / 󰓮 / Bản vẽ hoàn thiện.
C-5
C-1
C-3
C-2
C-4
C-3
A-7
A-7
C-3
C-4
美国
USA
USA
EE.UU.,
EUA
美國
미국
สหรัฐอเมริกา
Mỹ
Ⅰ Ⅱ 中国 / 香港 / 台湾 / 韩国 / 亚洲 / 大洋洲 / 中东
China / Hong Kong / Taiwan / Korea / Asia / Oceania / Middle East
Chine / Hong Kong / Taïwan / Corée / Asie / Océanie / Moyen-Orient
China / Hong Kong / Taiwán / Corea / Asia / Oceanía / Medio Oriente
China / Hong Kong / Taiwan / Coreia / Ásia / Oceania / Oriente Médio
中國 / 香港 / 台灣 / 韓國 / 亞洲 / 澳大利亞 / 中東
중국 / 홍콩 / 대만 / 한국 / 아시아 / 오세아니아 / 중동
จีน / ฮองกง / ไตหวัน / เกาหลี / เอเชีย / หมูเกาะทางแปซิฟก / ตะวันออกกลาง
Trung Quốc / Hồng Kông / Đài Loan / Hàn Quốc / Châu Á / Châu Đại Dương / Trung Đông.
550 mm
(21-21/32")
250 mm
(9-7/8")
250 mm
(9-7/8")
250 mm
(9-7/8")
200 mm
(7-7/8")
100 mm
(3-15/16")
B-1 B-2 B-3 B-4 为了避免产品损伤而使用。
Use B-4 to prevent damage to the product.
Utilisé B-4 pour éviter l'endommagement du produit.
Se usa B-4 para impedir dañar el producto.
Usar B-4 para prevenir danos ao produto.
為了避免損壞產品而使用。
제품에 흠집이 생기지 않도록 주의하여 사용해 주십시오.
󰓯󰓪󰓮󰓯󰓲
Sử dụng B-4 để tránh gây hỏng sản phẩm.
B-5 B-6
×2 B-9 中国 / 香港 / 台湾 / 韩国 / 亚洲 / 大洋洲 / 中东
China / Hong Kong / Taiwan / Korea / Asia / Oceania / Middle East
Chine / Hong Kong / Taïwan / Corée / Asie / Océanie / Moyen-Orient
China / Hong Kong / Taiwán / Corea / Asia / Oceanía / Medio Oriente
China / Hong Kong / Taiwan / Coreia / Ásia / Oceania / Oriente Médio
中國 / 香港 / 台灣 / 韓國 / 亞洲 / 澳大利亞 / 中東
중국 / 홍콩 / 대만 / 한국 / 아시아 / 오세아니아 / 중동
󰓮󰓯󰓮󰓥
Trung Quốc / Hồng Kông / Đài Loan / Hàn Quốc / Châu Á /
Châu Đại Dương / Trung Đông.
B-7 B-8

8
安装者必须实施的操作。
Tasks that must be conducted by the installer.
Les tâches doivent être effectuées par l'installateur.
Tareas que deben ser realizadas por el instalador.
Tarefas que devem ser realizadas pelo instalador.
施工人員必須實施的操作。
시공자가 반드시 해야 하는 작업입니다.
󰓯󰓯
Là thao tác phải được thực hiện bởi thợ lắp đặt.
Washlet自动进行的操作。
Actions that the Washlet should perform automatically.
Actions que le Washlet devrait effectuer automatiquement.
Acciones que el Washlet debe realizar automáticamente.
Ações que o Washlet deve realizar automaticamente.
Washlet自動進行的作業。
Washlet가 자동적으로 실시하는 작업입니다.

Các thao tác trên Washlet sẽ tự động
表示操作的流程。
Work ow direction.
Flux de travail.
Dirección del ujo de trabajo.
Sentido do uxo do trabalho.
操作的流程。
작업 순서를 나타냅니다.

Hiển thị thứ tự của thao tác.
必须确认的作业。
Visual conrmation required.
Conrmation visuelle requise.
Trabajo que se debe vericar.
É preciso conrmar visualmente.
必須確認的作業。
반드시 확인해야 하는 작업입니다.
󰓯
Là thao tác cần phải xác nhận.
标志的含义 / Symbols and their meanings / Signication des indications
Signicado de las indicaciones / Símbolos e signicados
圖示範例 / 표시 의미 /  / Ý nghĩa của biểu tượng.
安装步骤 / Installation procedure / Procédé d' installation / Procedimiento de instalación
安裝步驟 / 시공 순서 /  / Trình tự lắp đặt.

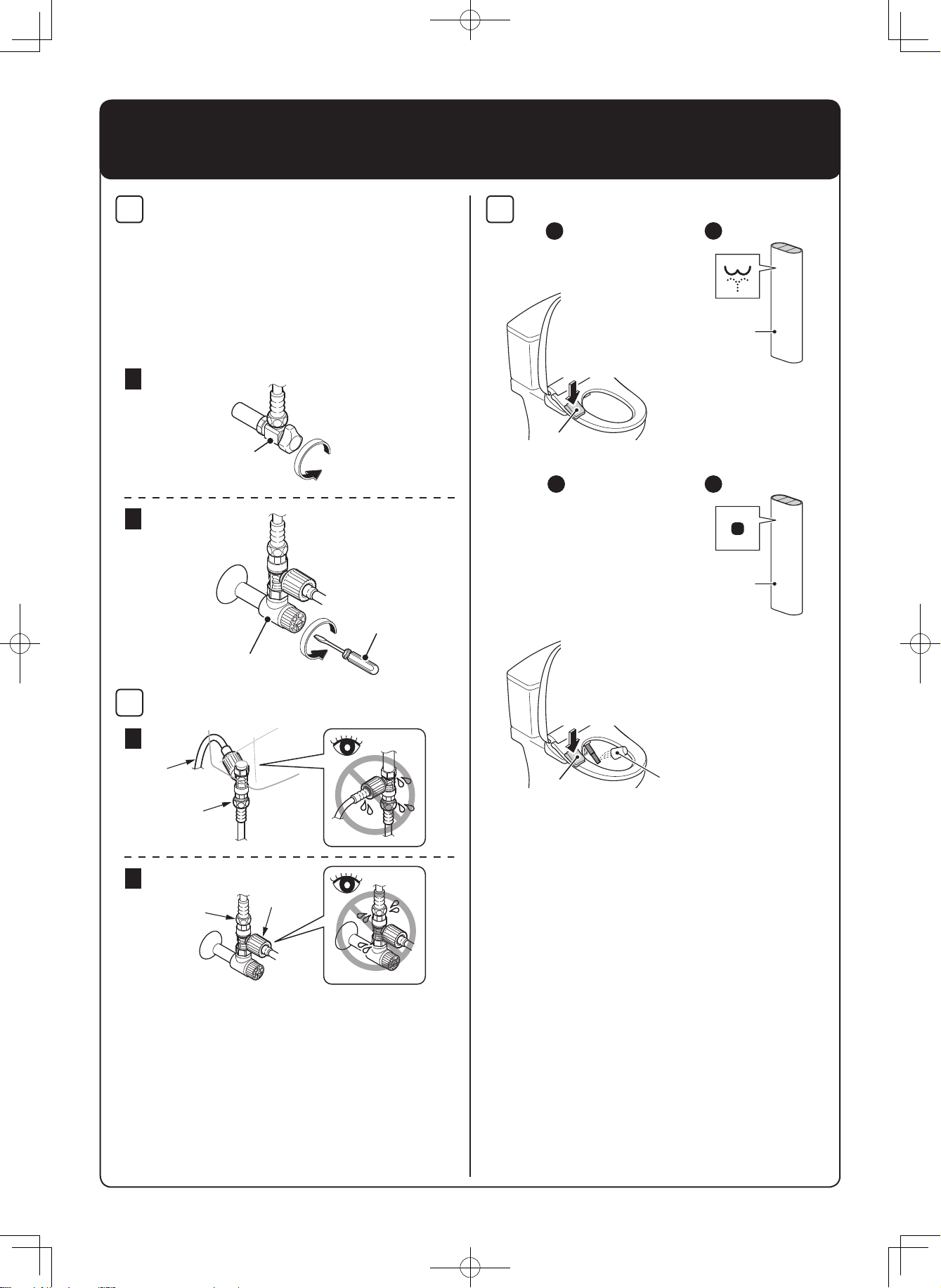

关闭进水角阀（C-4）。
Close the water shutoff valve (C-4).
Fermez la valve d'alimentation en eau (C-4).
Cierre la válvula de corte de agua (C-4).
Feche a válvula de registro de água (C-4).
關閉止水栓(C-4)。
󺌖󹭮󺅚󹖎󹝢󹋒󸱁󸯪󸰺
󰓥󰓲󰓥



Đóng van khóa nước
(
C-4
)
B-8
A-7
A-7
A-8
Ⅱ
Ⅰ
B-6
A-7
A-7
A-8
B-6
B-6

B-7
C-4
Ⅱ
Ⅰ
C-4


9
A-9
FRONT
BACK
19mm 19mm
B-2
A-9
22mm 22mm
B-2
平滑
flat
Plat
Lisa
Lisa
平滑
평면
แบบเรียบ
Phẳng
段差
Stepped
Étagé
Escalonada
Escalonada
段差
단차
แบบไลระดับ
Gờ
C-1 C-1
A-9
B-1
A-9
A-9




10
将C-1插入A-9，直到听到“咔嚓”声为止。
（安装后，轻拉C-1，确认其不会脱离。）
Insert C-1 into A-9 until a click sound is heard. (After
C-1 is mounted, make sure that it can not be removed
even if it is pulled.)
Insérez l'élément C-1 dans l'élément A-9 jusqu'à ce
qu'un déclic se fasse entendre. (Après le montage de
l'élément C-1, assurez-vous qu'il ne soit pas possible
de le retirer, même en le tirant.)
Coloque C-1 en A-9 hasta que se oiga un clic. (Luego
de que C-1 esté instalado, asegúrese de que no se
pueda retirar incluso si se tira de este).
IInsira o C-1 no A-9 até ouvir um clique. (Após a
montagem de C-1, certique-se de que não se mova
mesmo ao puxar.)
將C-1插入A-9，直到發出“喀擦＂聲為止。(安裝結束
後，輕拉C-1，以便確認不會脫離。
󸺎󸞣󺺮󸯪󹫢󹌂󸕖󸧶󸺢󸞢󺌖󺂚󹼦󹨓󺃛󺺲󸰺󹩺󺞮󻀚
󺂚󺃷󹺚󸱏󸗾󸴚󹞶󺌖󺌖󹺠󸯪󺌖󺾫󺃎󺺮󹱃󹰲󹽺
󰓮󰓯



󰓯󰓯󰓯󰓮󰓮󰓮
󰓮󰓯󰓯󰓮

Cắm C-1 vào A-9 cho đến khi có âm thanh “cạch”
(
sau khi lắp đặt
,
hãy xác nhận rằng cho dù có kéo
căng C-1 ra cũng không bị tuột ra
)
A-9
C-1
4
C-5
1
2
 

11
A-8
C-3 2
1
Ⅱ
Ⅰ
C-3
A-8
A-8
C-3
2
1
A-10
Ⅱ
Ⅰ
C-2
Ⅱ
Ⅰ
B-9
C-2
Ⅱ





12
遥控器的安装 / Remote control mounting / Montage de la commande à distance
Instalación del control remoto / Montagem do controle remoto
遙控器的安裝方法 / 리모컨 설치 /  / Lắp điều khiển từ xa.
A-1
A-3
A-1
A-3
語言/ 語言 /
LANGUAGE
繁體中文
ENGLISH
中文簡体
13 14
A-1 A-1
用 按键在3种语言中选择1种后，按下 按键
Press after selecting the language from the
three languages using �
Appuyez sur après avoir sélectionné la langue
parmi les trois langues proposées à l’aide de �
Presione luego de seleccionar el idioma
entre los tres idiomas disponibles con �
Pressione depois de selecionar um dos três
idiomas usando �
透過 由3種語言中選出後，按下
로 3언어 중 하나를 선택하고, 를 누릅니다.
󰓯 
󰓯󰓯
Trong ấn nút để lựa chọn 1 trong 3 ngôn ngữ
中文简体 的场合
In case of 中文简体
Pour 中文简体
Para 中文简体
No caso do 中文简体
中文简体 的場合
中文简体 의 경우
󰓶 中文简体
Trường hợp 中文简体
语言
设定为
中文简体
语言错误时
When the language was wrong
Si la langue est incorrecte
En caso de que el idioma sea incorrecto
Quando o idioma estiver errado
語言錯誤時
언어가 잘못 된 경우
󰓯
Khi ngôn ngữ bị sai.
按下 。
Press �
Appuyez sur �
Pulse �
Pressione �
按下 。
를 누릅니다.

Ấn nút
2.ENERGY
SAVER
3.AUTO
FUNCTION
MEMU
4.语言 / 語言
LANGUAGE
4/5
用 按键选择 语言 / 語言
LANGUAGE
画面
后，按下 按键
Use to select 语言
/
語言
LANGUAGE
and then
press �
Utilisez pour sélectionner
语言
/
語言
LANGUAGE
,
puis appuyez sur �
Utilice para seleccionar
语言 / 語言
LANGUAGE
y
luego presione �
Use para selecionar
语言
/
語言
LANGUAGE
e, em
seguida, pressione �
透過 ，選擇
语言
/
語言
LANGUAGE
，按下 .
로 语言
/
語言
LANGUAGE
를 선택하고, 를 누
릅니다.
󰓯  语言
/
語言
LANGUAGE


Tại chọn 语言
/
語言
LANGUAGE
rồi ấn



13
侧墙 / Side wall / Mur latéral
Pared lateral / Parede lateral / 側牆
측벽 / ผนังดานขาง / Tường ngang.
300 mm (11-3/4")
1,060 mm
(41-3/4") 760 mm
(29-7/8")
A-1

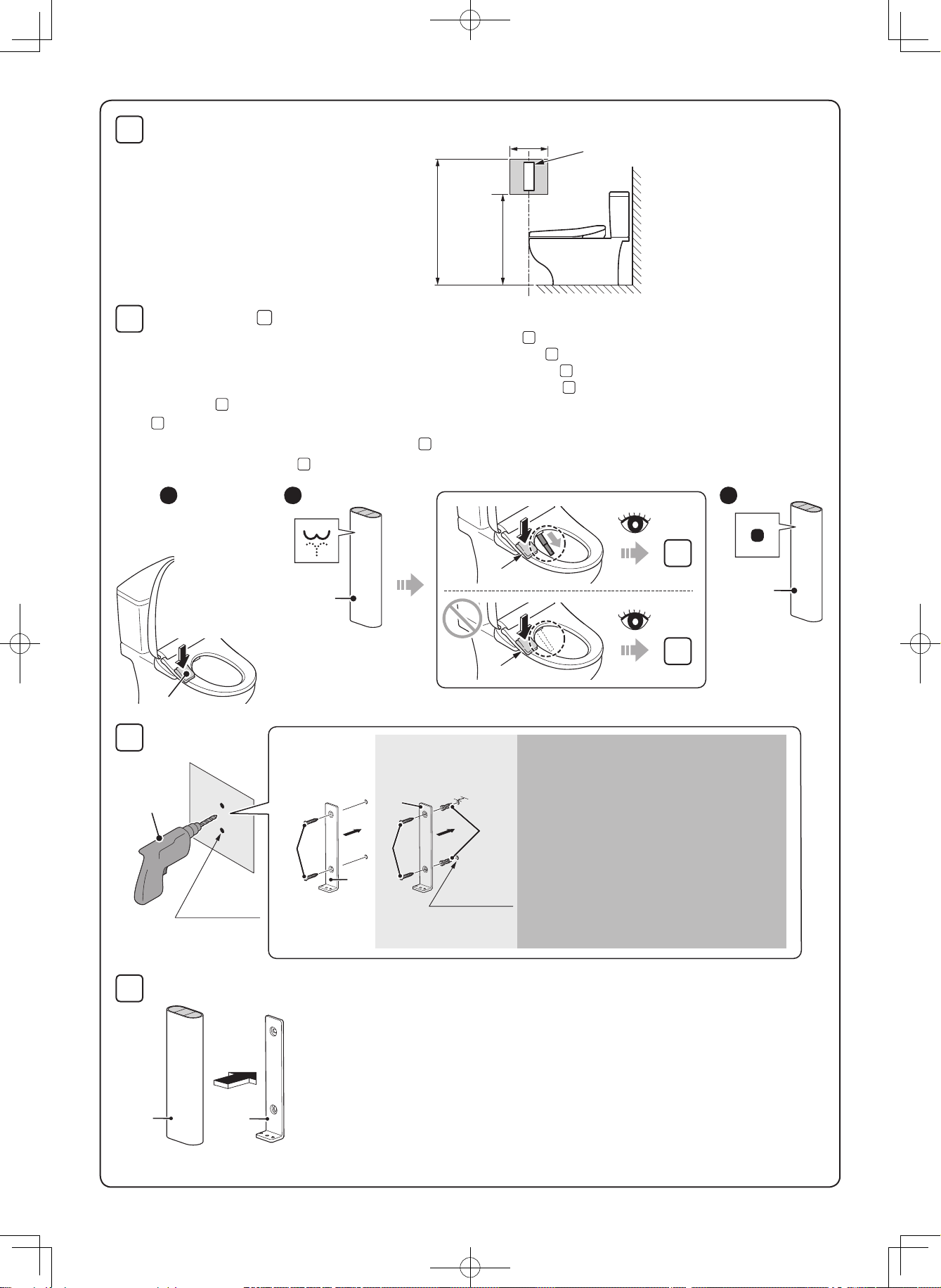

暂时安装在步骤  中所决定的位置后，请确认A-1的收信状态。
Temporarily place the remote control in the position determined in  and conrm the signal reception of A-1.
Placez temporairement la télécommande à l'emplacement déterminé dans

et assurez-vous de la réception du signal de A-1.
Coloque temporalmente el control remoto en la posición determinada en  y conrme la recepción de la señal de A-1.
Coloque o controle remoto temporariamente na posição determinada em  e conrme a recepção do sinal de A-1.
暫時放置於  所決定的位置，以便確認A-1處有無接受信號。
 󹼦󹩲󺅫󺺲󺃚󺂮󺁚󺞮󹼦󹩲󺂮󹭮󹰶󹽂󹛖󹋒󺾫󺃎󺻊󺉒󹱃󹰲󹽺
󰓯󰓯󰓯 
Đặt tạm vào vị trí chỉ định 
,
sau đó hãy tiến hành xác nhận việc nhận tin hiệu của A-1.
A-1
21 3
A-1
16
14
B-4
B-4
B-4
持续按住
Hold down
Maintenez appuyé
Mientras presiona
Mantenha pressionado
繼續按下
계속 누름
กดคางไว
Ấn và giữ.
Φ3 mm x2
(dia.1/8'' x2)
B-5
A-4
A-2
A-2
33 mm
(1-5/16")
A-5
Φ6 mm x2
(dia.1/4'' x2)
石膏板或瓷砖墙面时。
When mounting on a plaster board or tiled wall.
Lors du montage sur un panneau en plâtre ou
sur un mur carrelé.
Cuando se instala en una pared de yeso o
con azulejos.
Ao montar em uma placa de reboco ou parede
de azulejos.
石膏板或瓷磚之場合。
석고 보드나 타일벽의 경우.
เมื่อยึดติดกับแผงพลาสเตอรหรือผนังที่เปนก
ระเบื้อง
Trường hợp là tường thạch cao hoặc tường
gạch men.
用磁铁固定。
Anchored by magnet.
Ancré par aimant.
Fijado mediante imán.
Ancorado por ímã.
用磁鐵固定。
자석으로 고정됩니다.
󰓯󰓮





A-1 A-2

14
试运转 / Trial run / Mise en service / Puesta en funcionamiento / Funcionamento de prova
試運轉 / 시운전 /  / Vận hành thử.
打开进水角阀(C-4)。
Open the water shutoff valve (C-4).
Ouvrez la valve d'alimentation en eau (C-4).
Abra la válvula de corte de agua (C-4).
Abra a válvula de corte de água (C-4).
打開止水栓(C-4)。
󺌖󹭮󺅚󺂚󹽆󸰺
󰓥󰓲󰓥



Mở van khóa nước
(
C-4
)
�
Ⅱ
Ⅰ
C-4
C-4
B-7
A-8
A-8
A-3
A-3
Ⅱ
Ⅰ
B-3
B-4
1持续按住
Hold down
Maintenez appuyé
Mientras presiona
Mantenha pressionado
繼續按下
계속 누름
กดคางไว
Ấn và giữ.
持续按住（约1分钟）
Hold down
(About 1 minute)
Maintenez appuyé
(Environ 1 minute)
Mientras presiona
(Aproximadamente 1 minuto)
Mantenha pressionado
(Cerca de 1 minuto)
繼續按下（約1分鍾）
계속 누름(약 1 분)
กดคางไว
(ประมาณ 1 นาที)
Ấn và giữ
(khoảng 1 phút)
34
A-1
2
A-1
B-4
施工完成
Installation complete
Installation complète
Instalación completa
Instalação concluída
施工完成
시공 완료

Hoàn thành lắp đặt




15
请在保证书中填写必要事项后，务必将说明书交付给用户。
Fill in the necessary information on the warranty card and be sure to hand it to the customer.
Inscrivez les renseignements nécessaires sur la carte de garantie et veillez à la remettre au client.
Rellene con la información necesaria la tarjeta de garantía y asegúrese de entregársela al cliente.
Preencha as informações necessárias no cartão de garantia anexado ao manual de instruções e certique-se de
entregá-lo ao cliente.
請務必在保證書內填寫必要事項後交給客戶。
취급설명서의 보증서에 필요사항을 기입한 후 반드시 고객에게 전해주십시오.
󰓪󰓯󰓶󰓯󰓮󰓯󰓮󰓯
Điền các hạng mục cần thiết vào phiếu bảo hành sau đó đưa cho khách hàng
�
请向用户说明本产品的功能、使用方法等内容。
Please explain the features and operation of the product to the customer.
Veuillez expliquer les fonctionnalités et le fonctionnement du produit au client.
Por favor, explíquele al cliente las funciones del producto y cómo usarlas.
Explique os recursos e a operação do produto para o cliente.
請向客戶說明產品的功能、使用方法。
제품의 기능, 사용방법에 대해서 사용자에게 설명해 주십시오.
󰓮󰓲󰓯󰓯
Hãy giải thích cho khách hàng về cách sử dụng và tính năng của sản phẩm
�
新建筑等房屋而且交给客户还有一段时间时；
y请务必关闭分电盘的断路器或拔下电源插头。
y为了避免电池漏液，请务必取下遥控器内的干电池。
If the product will not be used for a long time (like when it is installed in an unoccupied, newly constructed building),
yTurn off power at the breaker on the distribution board or disconnect the power plug.
yTo avoid leakage, remove the batteries from the remote control.
Si vous ne comptez pas utiliser le produit pendant une longue période, comme lorsque vous l’installez dans une
nouvelle construction encore inoccupée,
yDésactivez le disjoncteur sur panneau de répartition ou débranchez la che d’alimentation.
yRetirez les piles de la télécommande pour éviter toute fuite des piles.
Si el producto no se utilizará durante un período prolongado, como en el caso de realizar la instalación en un
edicio construido recientemente y que aún está desocupado,
yApague el disyuntor del tablero de distribución o desconecte el enchufe de alimentación.
yRetire las baterías del control remoto para evitar fugas en las baterías.
Se o produto não será usado durante um longo período de tempo, como se for instalado em um prédio novo
ainda não habitado,
yColoque em OFF o disjuntor da placa de distribuição ou desconecte o aparelho da tomada.
yRetire as pilhas do controle remoto para evitar que vazem.
新建築等房屋而且交給客戶還有一段時間時；
y請務必關閉配電盤的斷路器或拔下電源插頭。
y為了避免電池漏液，請務必取下遙控器內的乾電池。
신축이나 공사 등으로 고객에게 제품이 전달되기까지 시간이 걸릴 경우;
y󹛚󺅚󹕮󺂮󺕾󸰾󸞆󹋒󹆲󺺮󸗆󸧮󺅚󺀦󺹢󹅂󸝎󹋒󹢧󹺚󺉒󹱃󹰲󹽺
y󸗊󺅚󺌖󸭚󹺷󺂮󸭚󺛲󺂚󹕿󺌖󺺮󸞆󺁚󺻊󹌂󹏾󺠾󹼦󹩲󸗊󺅚󺌖󹋒󹛚󹌂󺺮󹽂󺉒󹱃󹰲󹽺
󰓮󰓯󰓲󰓶

󰓮󰓲󰓯󰓮󰓮


y󰓯󰓮󰓥



y󰓪󰓮󰓯
Nếu sản phẩm lâu không sử dụng
(
chng hạn như chờ để lắp trong tòa nhà mới
)
yNgắt cầu dao trên bảng điều khiển hoặc rút phích cắm nguồn điện
yNếu áp lực cấp nước thấp thì bàn cầu có thể không xả được.
施工方须知 / Information for the installer / Aux entrepreneurs en installation
Información para los contratistas / Informações aos encarregados da instalação
致安裝公司 / 시공업자님께 드리는 부탁 말씀 / 󰓯󰓯 / Thông tin dành cho cửa hàng lắp đặt.

2017.8.18
D07139
