TRENDnet TV-IP315PI User manual

TV-IP315PI
Quick Installation Guide

Table of Content
1 Română
1. Înainte de a începe
2. Hardware-ul de instalare şi configurare

1. Înainte de aţi început
Notă:
ŸTV-IP315PI funcţionează numai cu putere peste Ethernet (PoE) dispozitivele care respectă
standardul IEEE 802.3af.
ŸTV-IP315PI are un conector de butoi de 5.5 mm pentru un opţional 12 V DC 1A putere
adaptor.
ŸOpţional Power Supply (nu sunt incluse).
Cerinţele de TRENDnetVIEW Pro
Sistemele de operare
1-8 Camere
CPU CPU
9-32 Camere
Memorie Memorie
2 GHz 2 GHz2 GB RAM
sau mai sus
4 GB RAM
sau mai sus
Windows 10/
Windows 8.1/
Windows 8 /
Windows 7/
Windows Server 2008
1
Conţinutul pachetului
ŸTV-IP315PI
ŸCD-ROM (Utilitate şi utilizatorului Ghid)
ŸGhid de instalare rapidă multi-limba
ŸKit de montare
Cerinţele minime
ŸPutere asupra switch Ethernet (PoE) (de exemplu, TPE-TG80g) sau Injector PoE
(ex. TPE-113GI)
ŸO reţea de calculatoare şi browser-ul web
ŸReţea cu fir
ŸCablu de reţea

2. Hardware-ul de instalare şi configurare
1. Nu instalaţi sau monta camera IP până după ce aţi completat paşii de instalare de mai jos.
Temporar locul camera IP langa calculator.
2. Introduceţi CD-ROM-ul de utilitate în unitatea CD-ROM.
3. Selectaţi limbă din meniul derulant.

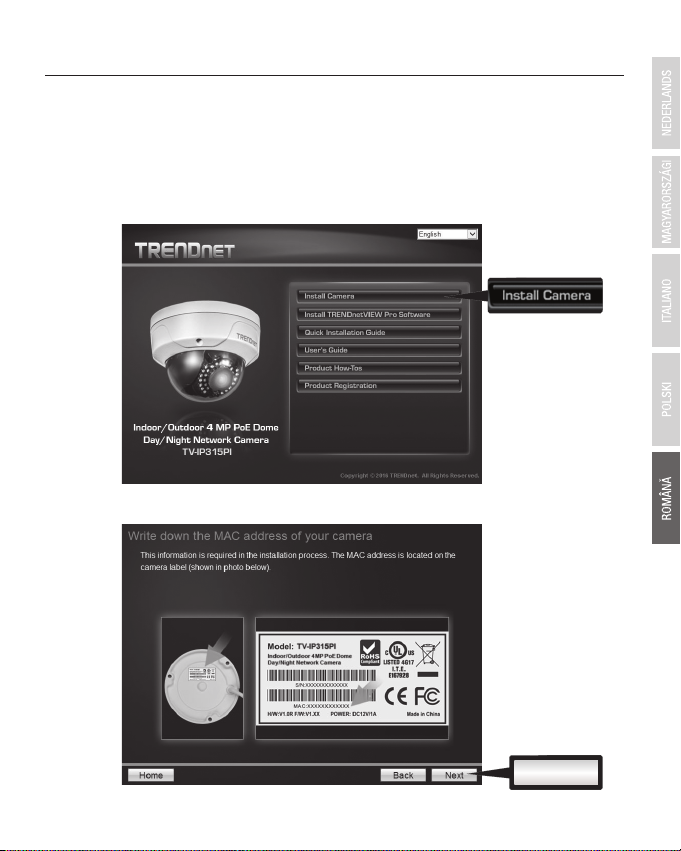

4. Click pe Install Camera (Instalaţi aparat de Fotografiat).
5. Scrie adresa MAC a aparatul de fotografiat. Faceţi clic pe Next (Următorul).
2
Next

6. Conectaţi un cablu de reţea port de reţea aparat de fotografiat la sursa PoE IR LEDs va porni şi
arată o lumină slabă rosu vizibil. Permite 60 de secunde pentru aparatul de fotografiat la spre
cizme sus. Faceţi clic pe Next (Următorul).
7. Selectaţi aparatul de fotografiat. Faceţi clic pe Next (următorul) şi urmaţi instrucţiunile.
3
Next
Next

8. Select optiunea de DHCP pentru a atribui un IP de server DHCP de selectaţi "IP fix" pentru a
seta manual adresa IP. Faceţi clic pe Next (Următorul).
9. Dacă selectaţi "IP fix", completati adresa IP, masca de subreţea, gateway implicit, DNS server
şi. Asiguraţi-vă că adresa IP de aparatul de fotografiat şi computerul trebuie să fie în aceeaşi
reţea. Faceţi clic pe Next (Următorul).
10. Selectaţi Change Password (Schimbare Parola). Enter un nou password, confirmaţi parola
nouă şi apoi faceţi clic pe Next (Următorul).
4
Next
Next

12. Felicitari! Aparatul de fotografiat este acum gata pentru a fi instalate în locația finală. Scanaţi
codul QR pentru a descărca un drum liber app mobil pentru a vizualiza aparatul de fotografiat
din dispozitivul mobil. Faceţi clic pe Finish (Finalizare) pentru a ieşi din Expertul de instalare.
11. Initial Setup este completă! Aparatul de fotografiat este acum conectat la reţea. Faceţi clic pe
hyperlink pentru a confirma accesul la pagina de gestionare. Se va deschide un browser web.
Reluare instalare, minimizarea browser-ul web şi faceţi clic pe Next (Următorul).
5
Next
Next

13. Pentru a gestiona mai multe camere şi pentru caracteristici mai avansate, vă rugăm să
instalaţi software-ul TRENDnetVIEW Pro. Instalaţi software-ul făcând clic instala
TRENDnetVIEW Pro Software în fereastra Autorun şi se referă la TRENDnetVIEW Pro Ghidul
utilizatorului de pe CD-ul pentru mai multe informaţii.
Notă:
ŸConsultaţi Ghidul utilizatorului pentru funcţii avansate de management.
ŸDouă utilizatorului ghiduri sunt incluse – unul pentru aparatul de fotografiat şi unul pentru
software de management complementar.
6

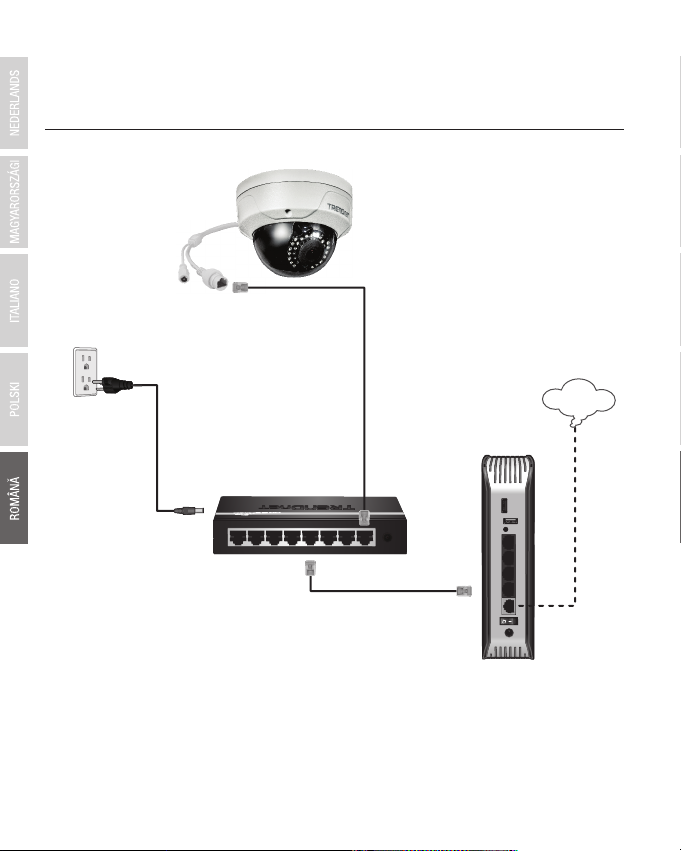

Utilizarea TV-IP315PI cu un switch PoE (TPE-TG80g)
ŸÎnainte de montare aparat de fotografiat, lentilă trebuie să fie poziţionate manual şi
concentrat.
ŸConectaţi cablul de reţea furnizat de Power over Ethernet Comutatorul de (de exemplu,
TPE-TG80g) la portul de rețea de pe camera IP.
ŸConectați comutatorul la rețea.
7
14. Instalaţi aparatul în locaţia dorită. Pentru a conecta camera IP la reţea prin intermediul PoE, folosiţi una din
metodele următoare:
TPE-TG80g
PoE
Internet
TV-IP-315PI
Non-PoE

ŸConectați adaptorul de alimentare la TPE-113GI și apoi la o priză de alimentare.
ŸConecta o reţea de cablu la TV-IP315PI TPE-113GI care PWR + date afară port (PoE).
ŸConectaţi un cablu de reţea la un switch sau router-ul (de exemplu, TEW-818DRU) la portul
TPE-113GI's date IN (Non-PoE).
Utilizarea TV-IP315PI cu un Injector (TPE-113GI)
8
TPE-113GI
DATA
IN
PWR+DATA
OUT
Non-PoE
PoE
TV-IP-315PI
Internet

Notă:
1. Slăbiţi piuliţa reglabil şi manual poziţia camerei dorite.
2. Locul etichetă şablon furnizate pe suprafaţa portantă.
3. Găuri pentru ancore şurub furnizate la fiecare poziţie marcate pe şablonul. Asiguraţi-vă că pic
de gaurit meciuri dimensiunea ancore furnizate şurub.
4. Introduceţi furnizate şurub ancore în găuri.
5. Aliniaţi consola de montare cu şurub ancore, şi apoi utilizaţi şuruburi cu condiţia să sigur
aparat de fotografiat la suprafaţa portantă.
Montarea camerei
ŸÎnainte de montare aparat de fotografiat, lentilă trebuie să fie poziţionate manual şi
concentrat.
ŸPentru sfaturi privind capturarea camera corespunzătoare de unghiul de vizualizare, consultaţi
Ghidul utilizatorului.
9
Ceiling Mounting
Hole Hole
Hole

Limited Warranty
TRENDnet warrants its products against defects in material and workmanship, under normal use and service.
Specific warranty periods are listed on each of the respective product pages on the TRENDnet website.
Garantie Limitée
TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales
d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits
du site web de TRENDnet.
Eingeschränkte Garantie
TRENDnet gewährt eine Garantie für seine Produkte im Falle von Material- und Bearbeitungsdefekten, bei
normaler Verwendung und Wartung. Spezielle Garantiezeiträume werden auf jeder Produktseite auf der Website
von TRENDnet genannt.
Garantía limitada
TRENDnet garantiza que sus productos carecen de defectos en el material y la fabricación, en condiciones de uso
y funcionamiento normales. Los periodos específicos de garantía figuran en cada una de las páginas de producto
del sitio web de TRENDnet.
Ограниченная гарантия
Компания TRENDnet предоставляет гарантию на свои изделия от дефектов материалов и сборки при
нормальном использовании и обслуживании. Конкретные гарантийные сроки указаны на странице
каждого продукта на сайте компании TRENDnet.
Garantia Limitada
A TRENDnet garante seus produtos contra defeitos de material e mão de obra sob condições normais de uso e
serviço. Os períodos de garantia específicos estão listados em cada uma das páginas dos respectivos produtos
no site da TRENDnet.
Piiratud garantii
TRENDneti garantii hõlmab materjali- ja koostamisdefekte, mis ilmnevad toote tavapärasel kasutamisel.
Garantiiaja täpne pikkus konkretse toote puhul on leitav TRENDneti kodulehelt vastava toote infolehelt.
Garanzia limitata
TRENDnet garantisce i propri prodotti da difetti di materiali e manodopera, in condizioni di normale uso ed
esercizio. I periodi di garanzia specifici sono elencati sulle rispettive pagine di prodotto sul sito TRENDnet.

Certifications
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference.
(2) This device must accept any interference received.
Including interference that may cause undesired operation.
TRENDnet
20675 Manhattan Place
Torrance, CA 90501
USA
Applies to PoE Products Only: This product is to be connected
only to PoE networks without routing to the outside plant.
Note
The Manufacturer is not responsible for any radio or TV
interference caused by unauthorized modifications to this
equipment. Such modifications could void the user’s authority
to operate the equipment.
Advertencia
En todos nuestros equipos se mencionan claramente las
caracteristicas del adaptador de alimentacón necesario para
su funcionamiento. El uso de un adaptador distinto al
mencionado puede producir daños fisicos y/o daños al equipo
conectado. El adaptador de alimentación debe operar con
voltaje y frecuencia de la energia electrica domiciliaria exitente
en el pais o zona de instalación.
Product Warranty Registration
Please take a moment to register your
product online. Go to TRENDnet’s website at:
www.trendnet.com/register
Technical Support
If you have any questions regarding the product
installation, please contact our Technical Support.
Toll free US/Canada: 1-866-845-3673
Regional phone numbers available
at www.trendnet.com/support
Waste electrical an electronic products must not
be disposed of with household waste. Please
recycle where facilities exist. Check with your
Local Authority or Retailer for recycling advice.
Copyright © 2016. All Rights Reserved. TRENDnet. TV-IP315PI(V1) /03.08.2016
