01. Vor der Inbetriebnahme lesen
Der Kondenstrockner TTK 400 wurde nach dem heutigen Stand der Technik gebaut
und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterla-
gen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahr-
losen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung
beachten!
• Diese Bedienungsanleitung ist Bestandteil des Gerätes und muss immer in un-
mittelbarer Nähe des Aufstellungsortes bzw. des Gerätes aufbewahrt werden.
• Vor der Verwendung des Gerätes ist diese Bedienungsanleitung aufmerksam zu
lesen und in allen Punkten zu befolgen.
• Beachten Sie beim Einsatz des Gerätes die national geltenden Sicherheits- und
Unfallverhütungs-Vorschriften.
• Das Gerät wurde vor seiner Auslieferung umfangreichen Material-, Funktions- und
Qualitätsprüfungen unterzogen. Trotzdem können von diesem Gerät Gefahren
ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht
bestimmungsgemäß eingesetzt wird. Beachten Sie deshalb stets die folgenden
Sicherheitshinweise.
Sicherheitshinweise
• Das Gerät darf nicht in mit Aceton, unverdünnten Säuren oder Lösungsmitteln
beaufschlagten Räumen eingesetzt werden.
• Das Gerät darf nicht in explosionsgefährdeten Räumen aufgestellt
und betrieben werden.
• Das Gerät darf nicht in öl-, benzin-, schwefel-, chlor- oder salzhaltiger Atmosphäre
aufgestellt und betrieben werden.
• Das Gerät muss für den Betrieb aufrecht und standsicher aufgestellt werden.
• Das Gerät darf während des Betriebs keinem direkten Wasserstrahl ausgesetzt
werden.
• Freier Lufteinlass und Luftauslass müssen immer gewährleistet sein.
• Die Ansaugseite muss immer frei von Schmutz und losen Gegenständen sein.
• Nie fremde Gegenstände in das Gerät stecken.
• Das Gerät darf während des Betriebes nicht abgedeckt
und nicht transportiert werden.
• Alle Elektrokabel außerhalb des Gerätes sind vor Beschädigungen
(z. B. durch Tiere) zu schützen.
• Verlängerungen des Anschlusskabels müssen in Abhängigkeit von Geräte-
anschlussleistung, Kabellänge, und Verwendungszweck ausgewählt werden.
• Ein anderer Betrieb oder eine andere Bedienung als in dieser Anleitung aufgeführt
ist unzulässig. Bei Nichtbeachtung erlöschen jegliche Haftung und der Anspruch
auf Gewährleistung.
Arbeiten an der Kälteanlage und an der elektrischen Ausrüstung
dürfen nur durch einen hierfür autorisierten Fachbetrieb durchge-
führt werden!
02. Bestimmungsgemäße Verwendung
Das Gerät dient zur Entfeuchtung der umgebenden Raumluft und wurde hinsichtlich
seiner bauartlichen Konstruktion und Ausstattung für Trocknungs- und Entfeuchtungs-
zwecke im industriellen oder gewerblichen Einsatz konzipiert.

A - 2
Bedienungsanleitung TTK 400
Standard-Lieferumfang
• ein Bautrockner TTK 400 mit horizontal installierter Griff-Bügelstange
• Luftfilter
• ein Abflussschlauch
• Bedienungsanleitung
Optional erhältliches Zubehör
• Hygrostat
• Kondensatpumpensatz
03. Gerätebeschreibung
Das Gerät ist für eine automatische Luftentfeuchtung im Dauereinsatz konzipiert. Es
lässt sich aufgrund seiner kompakten Abmessungen bequem transportieren und auf-
stellen.
Das Gerät ist mit einer in sich hermetisch geschlossenen Kälteanlage, einem geräusch-
und wartungsarmen Ventilator, einem Betriebsstundenzähler, einem Netzanschluss-
schalter sowie einem Anschlusskabel mit Stecker ausgerüstet.
Das Gerät arbeitet nach dem Kondensationsprinzip (siehe Abbildung A). Die feuchte
Raumluft wird durch den Ventilator angesaugt und über den Verdampfer sowie den da-
hinter liegenden Kondensator geführt. Am kalten Verdampfer wird der Raumluft Wär-
me entzogen. Die Raumluft wird bis unter den Taupunkt abgekühlt und der in der Luft
enthaltene Wasserdampf schlägt sich als Kondensat bzw. Reif oder Eis auf den Ver-
dampferlamellen nieder. Das Kondensat wird über den Wasserabfluss vom Gerät ab-
geführt.
Die entfeuchtete, abgekühlte Luft wird am Kondensator (Wärmetauscher) wird wieder
erwärmt und durch den Ventilator in den Raum ausgeblasen.
Die so aufbereitete, trockenere Luft wird wieder mit der Raumluft vermischt. Aufgrund
der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstel-
lungsraum kontinuierlich reduziert.
Abbildung A: Schematische Darstellung der Arbeitsweise
A.1 feuchte Raumluft
A.2 Verdampfer
A.3 Kondensator
A.4 Tropfwanne
A.5 Wasserauslass
A.6 Magnetventil
A.7 Ventilator
A.8 Kompressor
A.9 entfeuchtete Raumluft
A.7
A.4
A.3A.2
A.8
A.9
A.6
A
A.1
A.5
04. Aufstellung
Beachten Sie für einen optimalen, ökonomischen und sicheren Gerätebetrieb unbedingt
die folgenden Hinweise (siehe auch Abbildung B).
• Das Gerät ist standsicher und waagerecht aufzustellen,
damit ein ungehinderter Abfluss des Kondensats sichergestellt ist.
• Stellen Sie das Gerät möglichst in der Raummitte auf, um eine optimale Luftzirku-
lation zu gewährleisten.
• Halten Sie unbedingt einen Mindestabstand von 50 cm zu Wänden ein.
• Wenn mehrere Maschinen gleichzeitig aufgestellt werden, ist darauf zu achten,
dass die Raumaufteilung zwischen den Geräten gleich groß ist.
• Stellen Sie sicher, dass die Luft am vorderseitigen Lufteinlass ungehindert ange-
saugt und am rückseitigen Luftauslass ausgeblasen werden kann.
• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern
oder anderen Wärmequellen auf.
• Halten Sie den zu trocknenden oder zu entfeuchtenden Raum
gegenüber der umgebenden Atmosphäre geschlossen.
• Halten Sie Fenster und Türen geschlossen und vermeiden Sie
das häufige Betreten und Verlassen des Raumes.
Abbildung B: Aufstellung
B.1 Fenster geschlossen halten
B.2 Türen geschlossen halten
B.3 Wandabstand mindestens 0,5 m
B.4 Abstand zu Heizkörpern oder anderen Wärmequellen halten
Wichtige Hinweise zum elektrischen Anschluss
• Der Elektroanschluss des Gerätes muss nach DIN VDE 0100, Teil 704
an Speisepunkte mit Fehlerstromschutzeinrichtung erfolgen.
• Bei der Aufstellung des Gerätes in nassen Bereichen wie Waschküchen, Bädern
oder ähnlich, ist das Gerät bauseits über einen den Vorschriften entsprechenden
Fehlerstrom-Schutzschalter abzusichern.
• Kontrollieren Sie die Angaben auf dem Typenschild des Gerätes und vergewissern
Sie sich vor Anschluss des Gerätes, dass Spannung und Stromstärke der
Energieversorgung diesen Anforderungen entsprechen.
• Wird zur Energieversorgung ein Generator eingesetzt, muss dessen Leistung min-
destens 4 kW betragen, da der benötigte Anlaufstrom des Trocknungsgerätes des-
sen Nennstromwert um das Vier- bis Fünffache übersteigen kann.
B
B.1 B.2
B.3 B.4

A - 3 Bedienungsanleitung TTK 400
05. Bedienung

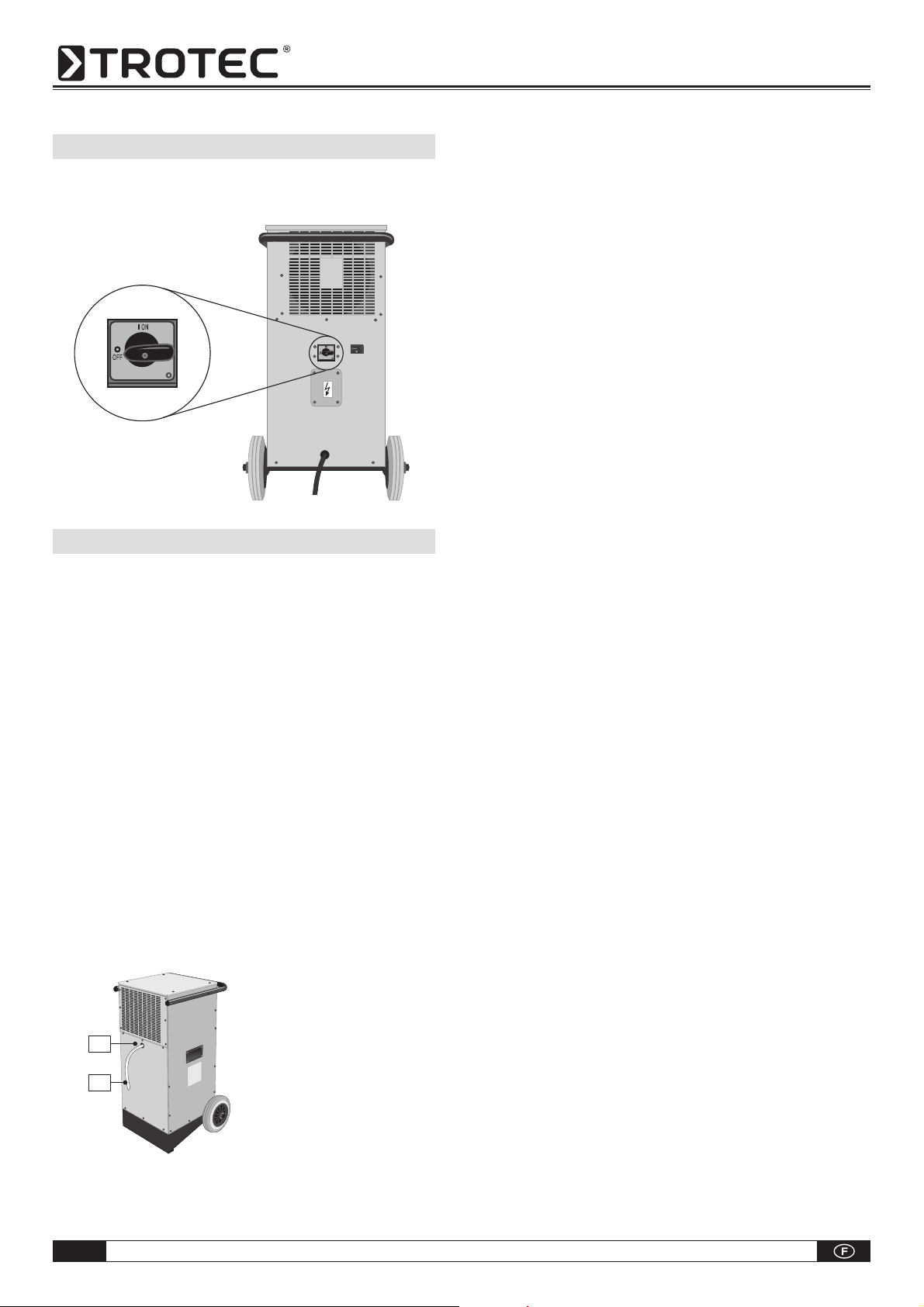

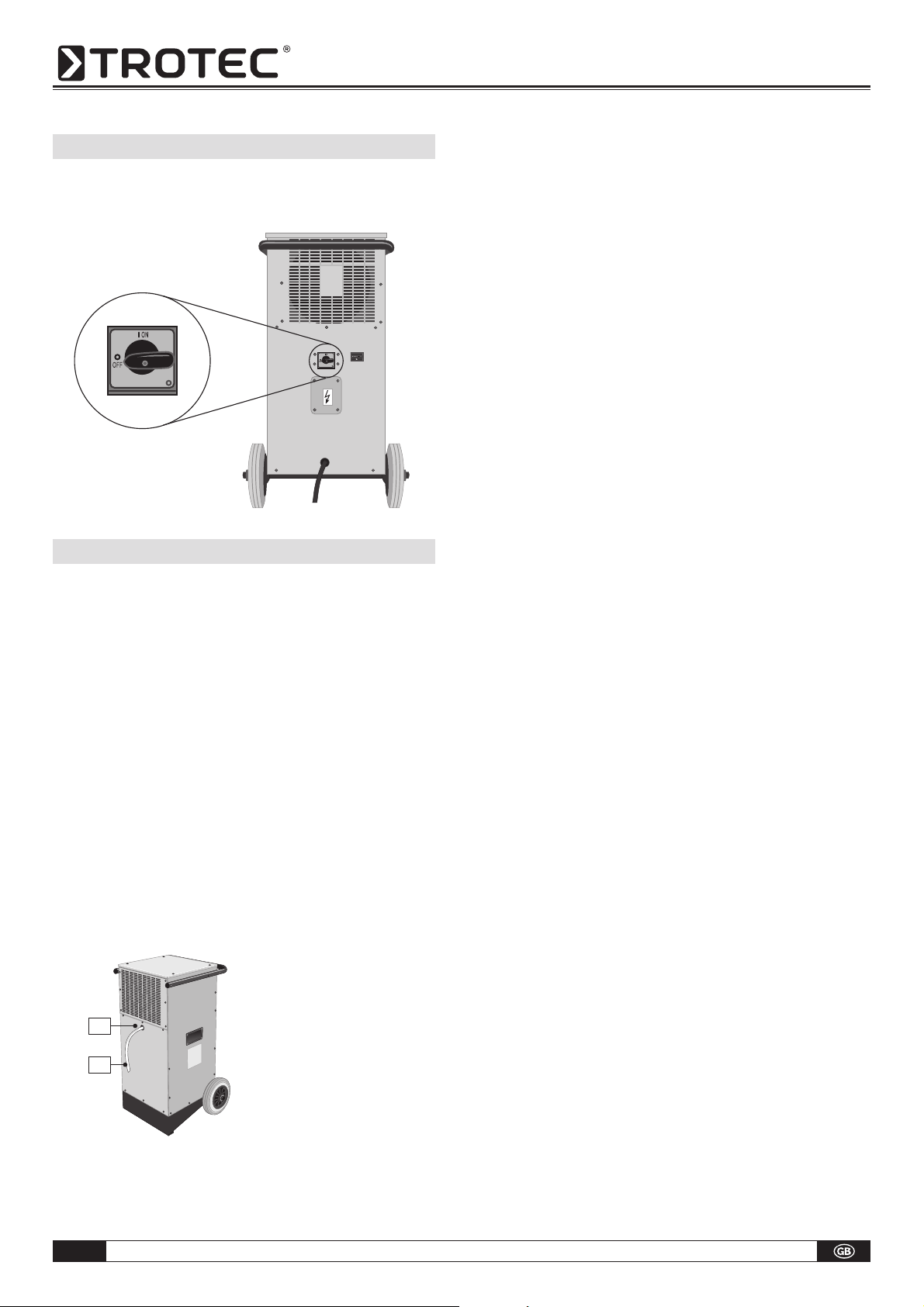

Zentrales Bedienteil für den Betrieb ist der Netzanschlussschalter auf der Rückseite des
Gerätes.
06. Inbetriebnahme
Vor jeder Inbetriebnahme oder entsprechend den örtlichen Erfordernissen müssen die
Ansaug- und Ausblasöffnungen auf Fremdkörper sowie der Luftfilter auf Verschmut-
zung kontrolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter sind umgehend
zu reinigen, siehe Kapitel „Pflege und Wartung“.
Wichtige Hinweise vor der Inbetriebnahme
• Kabelverlängerungen müssen
über einen ausreichenden Leitungsquerschnitt verfügen.
• Kabelverlängerungen dürfen nur vollständig aus- bzw. abgerollt
verwendet werden!
Inbetriebnahme des Gerätes
1. Beachten Sie die Sicherheitshinweise.
2. Verbinden Sie den Gerätestecker mit einer ordnungsgemäß abgesicherten Netz-
steckdose (230 V / 50 Hz / 16 A).
3. Installieren Sie eine Kondensatableitung.
Aufgrund seiner hohen Entfeuchtungsleistung ist der TTK 400 nicht mit einem
internen Kondensatbehälter ausgestattet. Stellen Sie deshalb sicher, dass bauseits
eine der vier nachfolgenden Kondensatableitungsmöglichkeiten installiert ist:
3.1. Kondensatableitung in externen Auffangbehälter
Platzieren Sie einen ausreichend dimensio-
nierten Wasserauffangbehälter (90 Liter)
unterhalb des Wasserauslasses des Gerä-
tes (D.1). Befestigen Sie ein Ende des im
Lieferumfang enthaltenen Wasserabfuhr-
schlauches (D.2) am Wasserauslass des
Gerätes und hängen das freie Schlauchen-
de dann derart in den aufgestellten Was-
serauffangbehälter, dass sich dort das Kon-
densat sammeln kann. Beachten Sie, dass
bei dieser Kondensatableitungsmöglichkeit
eine regelmäßige Füllstandkontrolle und
Leerung des Wasserauffangbehälters erfolgen muss, um ein Überlaufen zu
verhindern. Hierzu sind die Leerungsintervalle der erwarteten Entfeuchtungs-
leistung anzupassen.
D.2
D.1
3.2. Kondensatableitung in bauseits vorhandenen Abfluss
Befestigen Sie ein Schlauchende des im Lieferumfang enthaltenen Wasser-
abfuhrschlauch am Wasserauslass des Gerätes und befestigen das freie
Schlauchende dann derart an einem bauseits vorhanden Wasserabfluss,
dass dort das Kondensat abfließen kann. Beachten Sie dabei, dass der Ab-
flussschlauch ein permanentes Gefälle aufweist. Bei weiteren Distanzen kann
auch ein längerer Schlauch des gleichen Typs verwendet werden.
3.3. Kondensatableitung mit automatischer Kondensatpumpe
Für alle Einsatzbereiche, die in der Regel einen Dauerbetrieb erfordern, ist
als optionales Zubehör eine automatische Kondensatpumpe erhältlich. Wenn
eine solche Kondensatpumpe zum Einsatz kommt, dann beachten Sie bitte
die Hinweise der separaten Bedienungsanleitung der Kondensatpumpe.
4. Drehen Sie den Netzanschlussschalter,
so dass er sich in der Betriebsart „I“ (ON) befindet.
Das Gerät ist nun in Betrieb. Um das Gerät wieder auszuschalten, drehen Sie den Netz-
anschlussschalter, so dass er sich in der Betriebsart „0“ (OFF) befindet.
Hinweise zum Gerätebetrieb mit Hygrostat
Neben dem Standardbetrieb kann der TTK 400 auch im hygrostatgesteuerten Betrieb
eingesetzt werden.
Der Einsatz eines Hygrostaten ermöglicht die individuelle Einstellung eines zu errei-
chenden Raumluftfeuchtewertes. Das Trocknungsgerät entfeuchtet die Raumluft dann
automatisch, solange die vorhandene Feuchtigkeit über dem am Hygrostat vorgewähl-
ten Einstellwert liegt.
Der Hygrostat schaltet das Trocknungsgerät bei Erreichen des vorgewählten Feuchte-
wertes automatisch ab und bei Überschreiten des vorgewählten Feuchtewertes wieder
selbsttätig ein.
Mit dem TTK 400 können zwei Arten von Hygrostaten eingesetzt werden. Zum einen
als Einbauversion das optional als Zubehör erhältliche Hygrostat. Dieses Hygrostat wird
auf der Rückseite des Gerätes unterhalb des Netzschalters installiert.
Zum anderen können, bei Trotec oder im Fachhandel erhältliche, externe Hygrostate
verwendet werden, die zwischen der Spannungsversorgung des Trocknungsgerätes
und der Netzsteckdose installiert werden.
Weitere Informationen zu Einbau und Betrieb finden Sie in der separaten Bedienungs-
anleitung des Hygrostaten.
Hinweise zum Stromverbrauch
Zur Ermittlung der geleisteten Betriebsstunden verfügt der TTK 400 über einen Be-
triebsstundenzähler, der rechts neben dem Netzanschlussschalter angebracht ist.
Als Praxisformel kann die operative Betriebsstundenanzahl mit einem Verbrauchswert
von einem Kilowatt pro Stunde multipliziert werden, also Betriebsstunden gleich Kilo-
wattstunden.
Da der konkrete Stromverbrauch des Gerätes jedoch immer von Raumtemperatur und
relativer Luftfeuchtigkeit abhängig ist, kann die vorgenannte Praxisformel lediglich einen
guten Näherungswert liefern. Zur exakten Ermittlung des genauen Stromverbrauchs
muss ein optional erhältliches Energiekostenmessgerät zwischen Entfeuchter und Steck-
dose geschaltet werden.

A - 4
Bedienungsanleitung TTK 400
Hinweise zur Entfeuchtungsleistung
Die Entfeuchtungsleistung ist insbesondere abhängig von der räumlichen Beschaffen-
heit, der Raumtemperatur und der relativen Luftfeuchtigkeit .
Je höher die Raumtemperatur und die relative Luftfeuchtigkeit, desto größer ist die Ent-
feuchtungsleistung.
Für den Einsatz in Wohnräumen genügt eine relative Luftfeuchtigkeit von ca. 50 bis
60 %, während diese in Lägern, Archiven etc. 50 % nicht überschreiten sollte.
Bei Raumtemperaturen unter 2 °C und / oder einer relativen Luftfeuchtigkeit unter
40 % ist eine ökonomische, wirtschaftliche Entfeuchtung mit dieser Geräteklasse
nicht mehr gewährleistet.
Für den Einsatz unter solchen Klimabedingungen stehen spezielle Entfeuchter aus dem
Trotec-Programm zur Verfügung.
Lassen Sie sich bei Bedarf gezielt durch die Trotec-Fachberater informieren.
Abtauautomatik
Die in der Raumluft enthaltene Feuchtigkeit kondensiert bei Abkühlung und überzieht,
abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit, die Verdampferla-
mellen mit Reif bzw. Eis. Dieser Reif- bzw. Eisansatz wird vom Gerät automatisch ab-
getaut.
Die im Gerät eingebaute Heißgas-Abtauautomatik schaltet bei Bedarf den Abtauzyklus
ein. Während dieser Abtauphase wird der Entfeuchtungsbetrieb kurzzeitig unterbrochen.
07. Außerbetriebnahme
Drehen Sie zum Ausschalten des Gerätes den Netzanschlussschalter, so dass er sich
in der Betriebsart „0“ (OFF) befindet.
08. Transport
Durch die großen Räder, die beidseitigen Griffmulden und die ergonomisch verstellbare
Griff-Bügelstange ist der Transport des TTK 400 auch in schwierigem Gelände oder
auf Treppen durch nur eine Person einfach handhabbar.
Vor jedem Standortwechsel:
• Schalten Sie vor jedem Standortwechsel das Gerät aus
und ziehen den Netzstecker aus der Steckdose.
• Benutzen Sie das Netzkabel nicht als Zugschnur.
Standortwechsel
Der Trockner TTK 400 kann zum Wechsel des Standortes in senkrechter oder waage-
rechter Position getragen und für den Transport in senkrechter oder waagerechter Po-
sition geladen werden. Achten Sie zur Vermeidung von transportbedingten Geräte-
schäden stets auf eine zuverlässige Ladungssicherung.
Griff-Bügelstange
Das Gerät ist mit einer Griff-Bügelstange ausgestattet, die sich für einen ergonomischen
Transport wahlweise horizontal oder vertikal arretieren lässt.
Im Auslieferzustand ist die Griff-Bügelstange horizontal installiert.

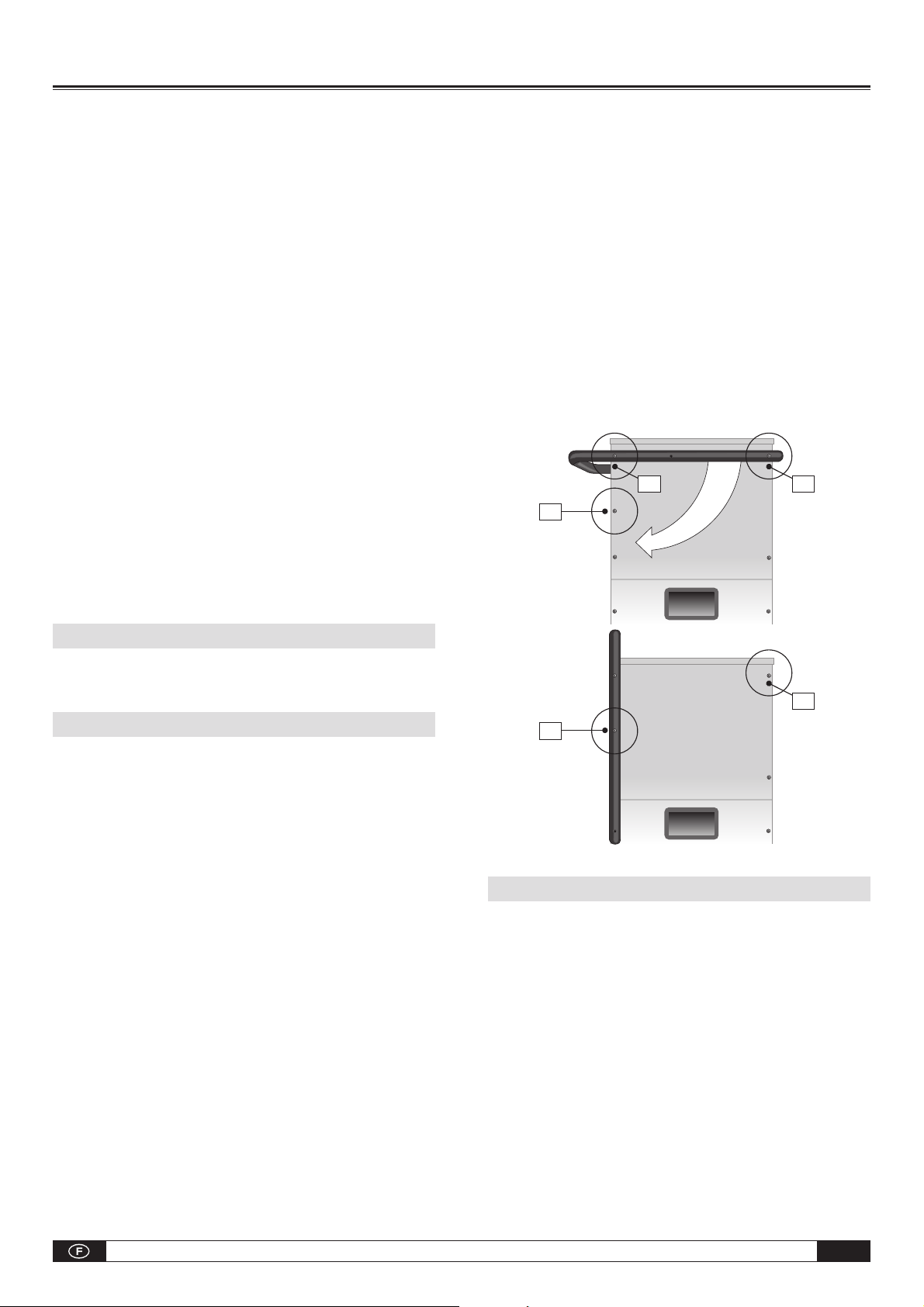

Falls Sie die Griff-Bügelstange vertikal installieren möchten, gehen Sie wie folgt vor:
1. Lösen Sie die beiden Griff-Befestigungsschrauben an den vorderen horizontalen
Griffmontagepunkten (E.1). Beachten Sie, dass die Griff-Befestigungsschrauben
aufgrund der größeren Distanz zum Gehäuse länger sind, als die restlichen Befes-
tigungsschrauben am Gerät.
2. Bei Bedarf können Sie auch die beiden Griff-Befestigungsschrauben an den hinte-
ren horizontalen Griffmontagepunkten (E.2) nur leicht anlösen, um das spätere
Drehen der Griffbügelstange um 90° zu erleichtern.
3. Lösen Sie nun die Gehäuseschrauben an der Position E.3, wie in der nachfolgen-
den Abbildung gezeigt.
4. Drehen Sie die vorderen Enden der Griff-Bügelstange um 90° (E.4), so dass sich
die Griff-Bügelstange in senkrechter Position befindet.
5. Führen Sie nun die beiden längeren Griff-Befestigungsschrauben an beiden Sei-
ten der Griff-Bügelstange in die entsprechenden Bohrlöcher der Griff-Bügelstange
und ziehen die Schrauben fest am Gerät an (E.5).
6. Setzen Sie nun die beiden unter Punkt 3 entnommenen (E.3), kürzeren Griff-Be-
festigungsschrauben in die beiden vorderen horizontalen Griffmontagepunkte ein
und ziehen die Schrauben fest am Gerät an (E.6).
09. Pflege und Wartung
Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten
einen störungsfreien Betrieb und eine lange Lebensdauer des Gerätes. Aufgrund sei-
nes bestimmungsgemäßen Verwendungszweckes sind Verunreinigungen des Gerätes
unvermeidbar.
Die vom Kondenstrockner angesaugte Luft kann Baustaub und andere Verschmut-
zungen enthalten, die sich an den Lamellen des Kälteteils absetzen können, wodurch
die Entfeuchtungsleistung stark gemindert wird, weil die Luft nicht mehr optimal an den
Lamellen abkühlen kann.
Staub und Schmutz können sich am Wasserauslass sammeln und diesen verstopfen,
was dazu führt, dass Kondensat nicht mehr ordnungsgemäß über den Wasserauslass
abläuft, sondern in der Tropfschale des Gerätes überläuft und in Folge direkt aus dem
Gerät austritt.
Um die Entfeuchtungsleistung des Gerätes nicht zu mindern und einen störungsfreien
Betrieb gewährleisten zu können, muss das Gerät daher regelmäßig gereinigt werden.
Vor allen Arbeiten am Gerät muss der Netzstecker aus der Netzsteck-
dose gezogen werden!
E.2
E.3
E.1
E.4
E.5
E.6

A - 5 Bedienungsanleitung TTK 400

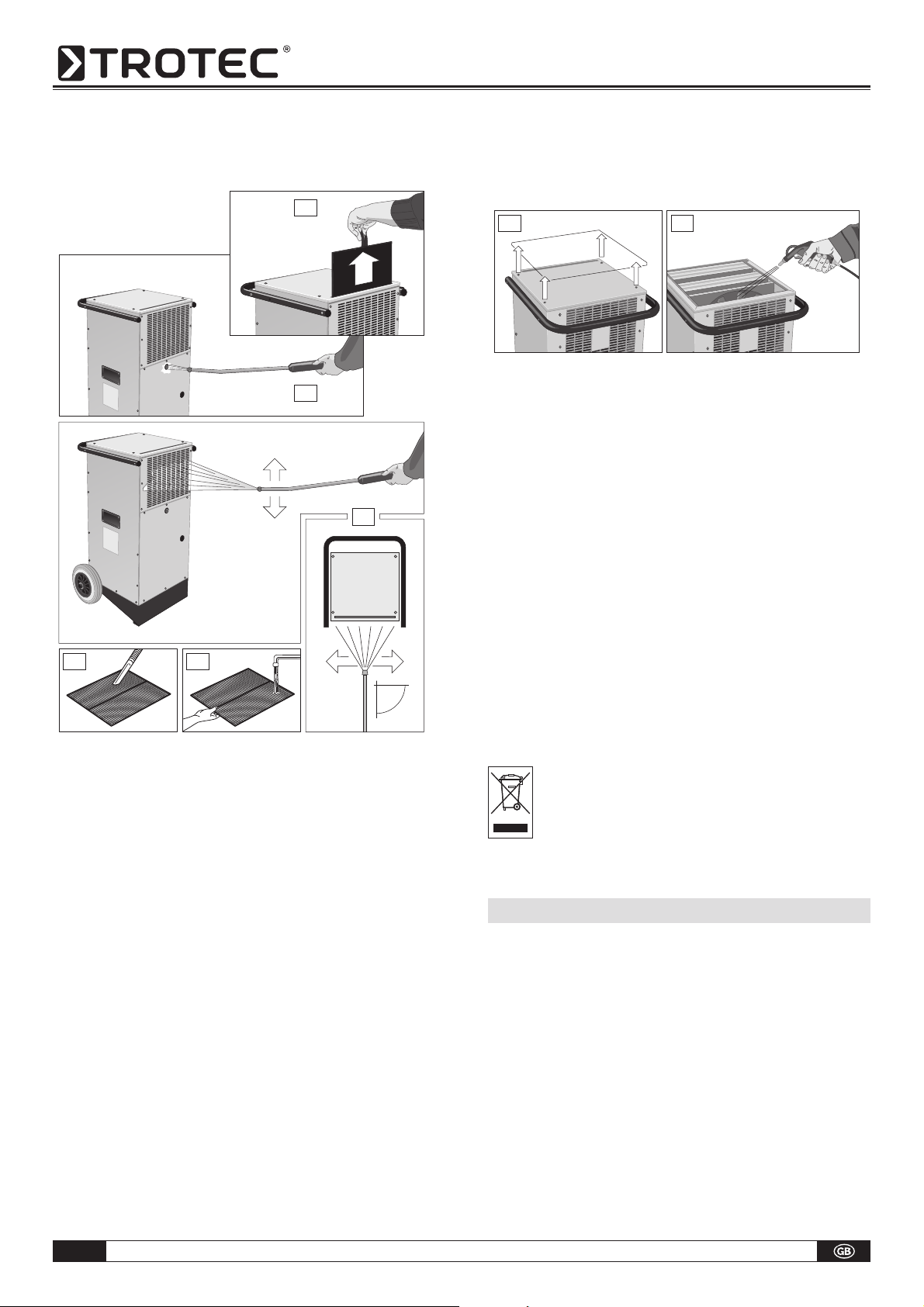

Kontinuierliche Reinigung
Das Gerät muss nach jedem Einsatz gereinigt werden.
Gehen Sie zur Reinigung wie folgt vor:
1. Schalten Sie das Gerät aus, indem Sie den Netzanschlussschalter drehen, so
dass er sich in der Betriebsart „0“ befindet.
2. Trennen Sie den Netzstecker vom Netz.
3. Ziehen Sie den Luftfilter an seiner Lasche aus dem Filterschlitz des Gerätes (F.1).
4. Spülen Sie den Wasserauslass des Gerätes zur Entfernung von Staub- und
Schmutzansammlungen kurz mit einem Hochdruckreiniger durch (F.2).
5. Reinigen Sie nun die Lamellen hinter den vorderen Lufteinlassgittern des Gerätes.
Richten Sie hierzu einen Hochdruckreiniger mit einem Abstand von 50 cm auf die
Gitteröffnungen aus und reinigen auf diese Weise vorsichtig die Lamellen (F.3).
Achten Sie darauf, dass der Reinigungsstrahl stets frontal in 90°-Stellung
auf die Lamellen ausgerichtet ist. Der Reinigungsstrahl darf nicht seitlich auf
die Lamellen ausgerichtet werden!
6. Fahren Sie mit der Reinigung solange fort, bis sauberes Wasser aus dem
Wasserauslass des Gerätes fließt.
7. Reinigen Sie nun den entnommenen Luftfilter mit handwarmem Wasser oder mit
einem Staubsauger (F.4).
8. Entfernen Sie stärkere Verschmutzungen des Luftfilters durch Ausspülen
in warmer Seifenlösung mit max. 40 °C. Anschließend mit klarem Wasser
nachspülen (F.5).
9. Setzen Sie nun den gereinigten Luftfilter wieder in das Gerät ein. Beachten Sie,
dass der Luftfilter unbeschädigt sein muss, um Schäden am Gerät zu vermeiden.
Das Gerät darf nie ohne eingesetzten Luftfilter betrieben werden!
F.1
F.2
F.4 F.5
F.3
90°
Jährliche Reinigung
Neben der erforderlichen Reinigung nach jedem Einsatz muss regelmäßig im Abstand
von 12 Monaten auch eine Innenreinigung des Gerätes erfolgen.
Gehen Sie zur Innenreinigung wie folgt vor:
1. Führen Sie zunächst alle Reinigungsschritte aus,
wie unter „kontinuierliche Reinigung“ beschrieben.
2. Lösen Sie danach die Gehäuseschrauben des Gerätedeckels
und entfernen den Deckel vom Gerät (G.1).
3. Reinigen Sie nun das Geräteinnere und alle Bauteile des Gerätes, inklusive der
Elektroausrüstung. Richten Sie hierzu einen Druckluftstrahl auf die zu reinigenden
Komponenten und blasen diese trocken (G.2).
4. Fahren Sie mit der Druckluftreinigung solange fort,
bis alle Komponenten sauber und völlig trocken sind.
5. Installieren Sie nach Abschluss der Reinigung wieder den Deckel
auf dem Gerät und ziehen die Gehäuseschrauben fest an.
6. Vergewissern Sie sich abschließend durch einen kurzen Probelauf
über die volle Funktionsfähigkeit des Gerätes.
Wichtige Hinweise zum Recycling
Das Gerät wird mit dem umweltfreundlichen und ozonneutralen Kältemittel R407c be-
trieben. Gemäß den gesetzlichen bzw. örtlich geltenden Vorschriften muss das im Ge-
rät befindliche Kältemittel/Öl-Gemisch sachgerecht entsorgt werden.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in
der Europäischen Union – gemäß Richtlinie 2002/96/EG DES EUROPÄI-
SCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über
Elektro- und Elektronik-Altgeräte – einer fachgerechten Entsorgung zuge-
führt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwen-
dung entsprechend der geltenden gesetzlichen Bestimmungen.
10. Störungsbeseitigung
Der TTK 400 wurde während der Produktion mehrfach auf einwandfreie Funktion ge-
prüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät
entsprechend folgender Auflistung.
Das Gerät läuft nicht an:
• Prüfen Sie, ob sich der Netzanschlussschalter in der Betriebsart „I“ (ON) befindet.
• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Überprüfen Sie den Netzstecker auf Beschädigungen.
• Prüfen Sie im Falle eines hygrostatgesteuerten Betriebes
die Einstellung des Hygrostats.
Wichtig: Bei Gerätestillstand ist in jedem Falle stets ein Zeitraum von fünf Minuten
abzuwarten, bevor das Gerät wieder eingeschaltet wird. Bei Nichtbeachtung können
die Sicherungen oder der Motorschutzschalter auslösen, ferner Bauteile beschädigt
werden.
G.1 G.2

A - 6
Bedienungsanleitung TTK 400
Das Gerät läuft, aber keine Kondensatbildung:
• Kontrollieren Sie die Raumtemperatur.
Der Arbeitsbereich des Gerätes liegt zwischen 0 und 40 °C.
• Kontrollieren Sie die Luftfeuchtigkeit. Mind. 35 % r. F.
• Überprüfen Sie den Luftfilter auf Verschmutzung und reinigen ihn bei Bedarf
entsprechend der Instruktionen im Kapitel „Pflege und Wartung“.
• Prüfen Sie im Falle eines hygrostatgesteuerten Betriebes
die Einstellung des Hygrostats.
Vor allen Arbeiten am Gerät muss der Netzstecker
aus der Netzsteckdose gezogen sein.
Kondensat tritt aus dem Gerät:
• Kontrollieren Sie, ob das Gerät gerade und auf einer ebenen Oberfläche steht.
• Überprüfen Sie den Wasserauslass auf Verschmutzung und reinigen ihn bei Be-
darf entsprechend der Instruktionen im Kapitel „Pflege und Wartung“.
Sollte das Gerät trotz der durchgeführten Überprüfungen nicht einwandfrei arbeiten, be-
nachrichtigen Sie bitte Trotec oder einen autorisierten Fachbetrieb.
11. Technische Daten
Arbeitsbereich Temperatur 0 - 40 °C
Arbeitsbereich Feuchtigkeit 35 - 100 % r. F.
Entfeuchterleistung (bei 20 °C / 60 % r.F.) 30,0 l/Tag
Entfeuchterleistung max. 75 l/Tag
geeignet für Raumgrößen bis:
Bautrocknung oder Wasserschadenbeseitigung 400 m3
Trockenhaltung 800 m3
Luftleistung max. 420 m3/h
Kompressor Rollkolben
Kältemittel R 407 c
Elektroanschluss 230 V
Frequenz 50 Hz
Nennstrom 6,2 A
Absicherung bauseits 10 A
Leistungsaufnahme ø 1 kW
Leistungsaufnahme max. 1,4 kW
Schalldruckpegel LpA 3m 56 dB (A)
Länge 480 mm
Breite 510 mm
Höhe 854 mm
Gewicht 42 kg
12. Ersatzteilübersicht
 











 






Aufsicht

Untersicht







13. Ersatzteilliste
1 ............................................................................................Elektromagnetventil
2 ..................................................................Verdampfer- und Kondensator-Block
3 ..............................................................................................Kältemitteltrockner
4 ...............................................................................................Kapillarrohrleitung
5 ...............................................................oberes Frontblech mit Lufteinlassgitter
6 .........................................................................................................Tropfschale
7 ....................................................................................................Wasserauslass
8 ...........................................................Verbindungsstecker-Befestigungsschelle
9 ...........................................................................................................Frontblech
10 .......................................................................................................Kompressor
11 .......................................................................................................Bodenblech
12 ...................................................................................................................Rad
13 ........................................................................Rückblech mit Luftauslassgitter
14 .............................................................................................linkes Seitenblech
15 ..............................................................................................Griff-Bügelstange
16 .................................................................................................Gehäusedeckel
17 ...............................................................................rechtes oberes Seitenblech
18 ..........................................................................................................Griffmulde
19 ..............................................................................rechtes unteres Seitenblech
20 ......................................................................................Betriebsstundenzähler
21 ......................................................................................Netzanschlussschalter
22 ..........................................................................Abdeckplatte Einbauhygrostat
23 .............................................................................................Ventilatorschaufel
24 ..................................................................................................Ventilatormotor
25 ..................................................................................................Netzanschluss
26 .......................................................................................Verflüssigerrohrstrang
27 ......................................................................................Kompressorrohrstrang
14. Elektrischer Schaltplan
9 ALTERNATIVE COMPRESSOR TERMS ADDED. 1007 JAC 30:04:01
TB8
ASPENPUMP
230V
C
S R
COMPRESSOR
RUNCAP
FAN
MOT O R
1 4 2 3
SOL ENOID VALVE
DEFROST CONTROL STAT
ISOLATOR
ON/OFF SW ITCH
2 1
4 3
HUMIDISTAT IF FITTED
N LN
PURGE PUSH
BUTTON
HIGH
LEVEL FLOAT
SWITCH
LOW
LEVEL FLOAT
SWITCH
ASPEN PUMP KIT OPTION
10 ASPEN PUMP KIT OPTION ADDED. 1017 CJW 29:11:01
HARD START CAP IF FITTED
21
15 LOGO DELETED 1134 KW 30/10/06
16 COMP TERMS CW WAS C, RS WAS A(S),
RV WAS P(R)
3241
PLUG
BLACK
BLACK
BROWN
BLUE
GREEN/YELLOW
ASP EN
PUMP
HIGH LEVEL
FLOAT SWITCH
LOW LEVEL
FLOAT SWITCH
ASPEN PUMP KIT (IF FITTED)
GREEN/YELLOW
RED
BROWN
BLUE
BLACK
BROWN
BLACK
BLACK
PURGE SWITCH
1 2
3241
SOCKET
BLUE1.0
GREEN/YELLOW 1.0
BROWN1.0
WHITE 1.0
RED 1.0 LINK
BLUE1.0
3241
BROWN 1. 0
COMPRESSOR
REMOVE PLUG ANDFIT PUMP KITP LUG IF FITTED
11 PLUG AND SOCKET ADDED 1028 JAC 22:04:02
TB12TB11
M/C P LUG
REMOVE & REPLACE
WITH PUMP PLUG IF FITTED
PUMP PLUG TB10
TB9
WHITE 1.0
BROWN1.0
12 PERI ST PUMP PLUG WI RE SIZES CHANGED JAC 26:09:02 13 BL WAS BR AS PEN PUMP TO LOW LEVE L
FLOAT SWITCH 1057 CJW 15:07:03
REMOVE WHEN HUMIDI STATFI TTED
1 2
3
4
DEFROST CONTROL
BASE PLATE
C
RS
COMPRESSOR
PINK 1,0
BLACK 1,0
BLUE 1,0
BLUE 1,0
CAPACITOR
(RUN)
RED 1.0
GREEN/YELLOW 1.5
BLUE 1,0
BLUE 1,0
HARD START
CAP'
FLYING LEAD
FLYING LEAD
KLIXON
2 1
4 3
BLUE 2.5
BROWN 2.5
ISOL ATOR
RED 1.0
GREEN/YELLOW 1.5
BLACK 1.0
RED 1.0
BLUE 1.0
EARTH
STAT
8
9
10
11 12 WHITE 1.0
BLUE 1.0
ORANGE 1.0
HUMID ISTAT K IT
(SA64357201)
OPTION
WHITE 1.0
PINK 1.0 LINK
BROWN 1.0
ORANGE 1.0
IF FITTED
BLUE FLYING LEAD
SOL ENOI D VALVE
BLUE FLYING LEAD
BLUE FLYING LEAD
BROWN FLYING LEAD
GREEN/YELLOW FLYING LEAD
FAN MOTOR
230V
MAINS SUPPLY
E
N
L
BROWN 2.5
BLUE 2.5
GREEN/ YELLOW 1.5
RED1.0 BLUE 1.0
BLACK 1.0
BLUE1.0
7 6 5 4 3 2 1
WHITE
BLUE
HOURS R UN MET ER
8 HOUR S RUN ME TER AD DED 989 GSM 13:4:00
6 TERMINAL BLOCKS ADDED 951 JAC 4:3:98
14 HUMIDI STAT CONNECTIONS REF CHANGED
TO TB12 & TB11 ON CIRCUIT DIAGRAM 1075 APL 17/01/05
1134/2 KW 17 /11/06
DIMS
APP D
ISS
MATERIAL FINISH INSPECTION
TITLE CONT' DRAW N DATE SCALE
LEVEL
DRAW ING CHANGE DIMS
APP D
ALL SHARP EDGES AND BURRS TO BE REMOVED
DO NOT SCALE PRINT
3rd ANGLE PROJECTION
IF IN DOUBT ASK DRG No.
C/N APPD DATE
MATERIAL FINISH INSPECTION
TOLERANCE UNLESS SPECIFIED TITLE SHT No CONT' DRAWN DATE SCALE
DRG No.
LEVEL
HOLES TO BS 4500 E12
D353151
WIRING DIAGRAM D353151
1 / JAC 14:4:94 N/A
1 AS DRAWN 14:4:94
2 CONDENSATE PUMP KIT ADDED. 22:6:94
3 HUMIDISTAT ALTERED 889 JAC 22 :7:94
4 HARD START CAP DELETED (NOW IF FITTED). 916 JAC 30:10:95
5 FUSE VALUE WAS 500mA 933 GSM 5:9:96
7 RELAY 1 TERM No 4 WAS 3
D353251 ISS 17
969 GSM 26:5:99
17 COMP TE RMS C WAS CW, S W AS RS, R WAS R V 1150 KW 29/01/07

B - 1 Operating manual TTK 400
Table of contents
01. Please read before putting into operation................................B - 1
Safety instructions...................................................................B - 1
02. Appropriate use.......................................................................B - 1
Standard scope of supply........................................................B - 2
Optionally available accessories .............................................B - 2
03. Appliance description..............................................................B - 2
04. Installation...............................................................................B - 2
Important information about the electrical connection.............B - 2
05. Operation ................................................................................B - 3
06. Putting into operation ..............................................................B - 3
Important information before putting into operation.................B - 3
Putting the appliance into operation........................................B - 3
Information about operating the appliance with a hygrostat ....B - 3
Information about power consumption ....................................B - 3
Information about dehumidifying performance ........................B - 4
Defrosting system....................................................................B - 4
07. Taking out of operation............................................................B - 4
08. Transport.................................................................................B - 4
Change of location ..................................................................B - 4
Handrail...................................................................................B - 4
09. Care and maintenance............................................................B - 4
Continuous cleaning................................................................B - 5
Annual cleaning.......................................................................B - 5
Important information about recycling .....................................B - 5
10. Troubleshooting.......................................................................B - 5
11. Technical data.........................................................................B - 6
12. Overview of spare parts ..........................................................B - 6
13. Spare parts list........................................................................B - 6
14. Electrical circuit diagram .........................................................B - 6
This publication replaces all previous announcements. No part of this publication may be reproduced, processed using
electronic systems, replicated or distributed in any form, without our written authorisation. Subject to technical changes. All
rights reserved. Names of goods are used without guarantee of free usage keeping to the manufacturer’s syntax. The
names of goods used are registered and should be considered as such. We reserve the right to modify design in the in-
terest of on-going product improvement, such as shape and colour modifications. The scope of delivery may vary from
that in the product description. All due care has been taken in compiling this document. We accept no liability for errors or
omissions. © TROTEC ®
01. Please read before putting into operation
The TTK 400 condenser dryer has been constructed according to the current state of
the art and fulfils the requirements of the applicable European and national guidelines.
This conformity has been proven; the manufacturer is in possession of the relevant dec-
larations and documents. You as a user must follow these operating instructions in or-
der to maintain this condition and to ensure safe operation!
• This operating manual is part of the appliance and must always be kept
in the immediate vicinity of the place of installation or of the appliance.
• Before using the appliance, this operating manual must be read carefully
and followed in all points.
• Observe the applicable national regulations governing safety
and the prevention of accidents when using the appliance.
• The appliance was subjected to extensive material, functional and quality checks
before delivery. This appliance can nevertheless represent a hazard if it is used
improperly or inappropriately by persons who have not been trained to operate it.
Therefore please always observe the following safety instructions.
Safety instructions
• The appliance must not be used in rooms exposed to acetone,
undiluted acids or solvents.
• The appliance must not be installed and used in rooms
where there is a risk of explosion.
• The appliance must not be installed and used in atmospheres containing oil,
petrol, sulphur, chlorine or salt.
• The appliance must be installed in a stable, upright position for operation.
• The appliance must not be exposed to a direct jet of water during operation.
• It must always be ensured that the air intake and outlet are not obstructed.
• The suction side must always be free of dirt and loose objects.
• Never insert foreign bodies into the appliance.
• The appliance must not be covered over or transported during operation.
• All electrical cables external to the appliance must be protected
against being damaged (e.g. by animals).
• Extensions to the connecting cable must be selected according to the power
rating of the appliance, the cable length and the purpose of use.
• Any use or operation other than that specified in this manual is not permitted.
Failure to observe this will result in all liability and the warranty becoming void.
Work on the cooling unit and the electrical equipment
may only be carried out by a specialist company authorised
for this work!
02. Appropriate use
The appliance serves for the dehumidification of the surrounding room air and was de-
signed with regard to its construction and equipment for drying and dehumidification
purposes in industrial or commercial use.

Operating manual TTK 400 B - 2
Standard scope of supply
• One TTK 400 building dryer with horizontally installed handrail
• Air filter
• One drain hose
• Operating manual
Optionally available accessories
• Hygrostat
• Condensate pump kit
03. Appliance description
The appliance is designed for continuous automatic air dehumidification. It can be trans-
ported and installed easily due to its compact dimensions.
The appliance is equipped with a self-contained, hermetically-sealed cooling unit, a low-
noise and low-maintenance fan, an operating hour meter, a mains switch and a connecting
cable with plug.
The appliance works on the condensation principle (see figure A). The moist room air
is drawn in by the fan and fed through the evaporator and the condenser which lies be-
hind it. Heat is extracted from the air in the cold evaporator. The room air is cooled to
below the dew point and the water vapour in the air condenses as condensate, frost or
ice on the lamellae of the evaporator. The condensate is removed from the appliance
via the water outlet.
The dehumidified, cooled air is warmed up again on the condenser (heat exchanger)
and exhausted into the room by the fan.
The dryer air produced in this way mixes with the room air again. Due to the constant
circulation of the room air through the appliance, the humidity in the room where it is in-
stalled is continually reduced.
Figure A: Schematic diagram of the functional method
A.1 Moist room air
A.2 Evaporator
A.3 Condenser
A.4 Drip tray
A.5 Water outlet
A.6 Solenoid valve
A.7 Fan
A.8 Compressor
A.9 Dehumidified room air
A.7
A.4
A.3A.2
A.8
A.9
A.6
A
A.1
A.5
04. Installation
For optimum, economic and safe operation of the appliance, it is essential to follow the
instructions below (see also figure B).
• The appliance must be installed in a stable, upright position in order
to ensure that the condensate can drain out without hindrance.
• Install the appliance as far as possible in the centre of the room
to ensure optimum air circulation.
• It is essential to maintain a minimum distance of 50 cm to walls.
• If several machines are installed simultaneously, care must be taken
that the room space is divided evenly between the appliances.
• Make sure that air can be drawn in at the front air inlet and exhausted
at the rear air outlet without hindrance.
• Do not install the appliance near to radiators or other sources of heat.
• Keep the room to be dried or dehumidified closed to the outside air.
• Keep windows and doors closed and avoid entering
and leaving the room frequently.
Figure B: Installation
B.1 Keep windows closed
B.2 Keep doors closed
B.3 Distance to walls at least 0.5 m
B.4 Keep away from radiators and other sources of heat
Important information about the electrical connection
• The appliance must be connected to an electricity supply point with an earth
leakage breaker in accordance with DIN VDE 0100, Part 704.
• If the appliance is installed in wet areas such as laundry rooms, bathrooms
or similar, the appliance must be protected on the site side by an earth leakage
breaker in accordance with regulations.
• Check the specifications on the appliance’s type plate and confirm before
connecting the appliance that the voltage and current rating of the electricity
supply conform to these requirements.
• If a generator is used to supply the power, its rating must be at least 4 KW,
since the required start-up current of the dryer can exceed its nominal rated
current by four to five times.
B
B.1 B.2
B.3 B.4

05. Operation
The central control element for operation is the mains switch at the rear
of the appliance.
06. Putting into operation
The intake and exhaust openings must be checked for foreign bodies and the air filter
for contamination each time before putting into operation or as required by local condi-
tions. Blocked or contaminated grilles and filters must be cleaned immediately; see “Care
and maintenance”.
Important information before putting into operation
• The cores of extension cables must have an adequate cross-sectional area.
• Extension cables may only be used if they are completely unreeled!
Putting the appliance into operation
1. Observe the safety instructions.
2. Plug the appliance plug into a properly fused mains socket (230 V / 50 Hz / 16 A).
3. Install a condensate drain pipe.
The TTK 400 is not equipped with an internal condensate tank on account
of its high dehumidifying capacity. You should therefore ensure that one
of the following four condensate drain options is installed on site.
3.1. Condensate drainage into an external collecting vessel
Place a sufficiently large water collecting
vessel (90 litres) underneath the appli-
ance’s water outlet (D.1). Fix one end of the
water drain hose (D.2) supplied with the ap-
pliance to the appliance’s water outlet and
hang the free end of the hose into the water
collecting vessel so that the condensate
can collect in it.
Remember that in the case of this conden-
sate drainage option the water level must
be checked and the water collecting vessel
emptied regularly in order to avoid overflowing. To this end, the emptying in-
tervals must be adapted to the expected dehumidifying capacity.
D.2
D.1
3.2. Condensate drainage into an on-site drain
Fix one end of the water drain hose supplied with the appliance to the
appliance’s water outlet and fix the free end of the hose to an on-site drain
so that the condensate can drain off into it. Ensure thereby that the drain
hose has a constant fall. For greater distances a longer hose of the same
type can be used.
3.3. Condensate drainage using an automatic condensate pump
For all applications that usually require continuous operation,
an optional automatic condensate pump is available as an accessory.
If such a condensate pump is used, please observe the instructions
in the separate operating manual for the condensate pump.
4. Turn the mains switch so that it is in the operating mode “I” (ON).
The device is now operating. To switch the appliance off again, turn the mains switch
so that it is in operating mode “0” (OFF).
Information about operating the appliance
with a hygrostat
Besides standard operation, the TTK 400 can also be used in hygrostat-controlled
mode.
The use of a hygrostat enables the individual setting of a target humidity value.
The drying appliance then dehumidifies the room air automatically as long as the
actual humidity lies above the preset value on the hygrostat.
The hygrostat switches off the drying appliance automatically when the preset humidi-
ty value is reached, and switches it on again automatically if the preset humidity value
is exceeded.
Two types of hygrostat can be used with the TTK 400. Firstly, a built-in hygrostat which
is optionally available as an accessory. This hygrostat is installed at the rear of the
appliance below the mains switch.
Secondly, external hygrostats available from Trotec or specialist dealers which can be
installed between the power supply of the drying appliance and the mains socket.
Further information on installation and operation can be found in the separate operat-
ing manuals for the hygrostats.
Information about power consumption
In order to determine the elapsed operating hours the TTK 400 has an operating hour
meter, which is mounted to the right of the mains switch.
As a rule of thumb, the number of operating hours can be multiplied by a consumption
value of one kilowatt per hour, i.e. operating hours = kilowatt hours.
However, since the actual power consumption of the appliance is always dependent
on the room temperature and relative humidity, the aforementioned rule of thumb can
only supply an approximate value. In order to determine the exact power consumption,
an optionally available energy cost meter must be installed between the dehumidifier
and the mains socket.
B - 3 Operating manual TTK 400

Information about dehumidifying performance
The dehumidifying performance depends in particular on the room characteristics, the
room temperature and the relative humidity.
The higher the room temperature and the relative humidity, the greater the dehumidify-
ing performance will be.
For use in residential rooms, a relative humidity of approx. 50 to 60 % is sufficient, where-
as it should not exceed 50 % in stores, archives etc.
In the case of room temperatures below 2 °C and/or a relative humidity of less
than 40 %, economical dehumidification is no longer guaranteed with this class of
appliance.
Special dehumidifiers are available from the Trotec range for use under such climatic
conditions.
Obtain specific advice from the Trotec specialist advisors if necessary.
Defrosting system
The moisture contained in the room air condenses as it cools down and forms a layer
of frost or ice on the evaporator lamellae, depending on the air temperature and rela-
tive humidity. This frost or ice layer is automatically defrosted by the appliance.
The appliance’s built-in hot gas defrosting system switches on the defrosting cycle as
necessary. The dehumidifying operation is briefly interrupted during this defrosting phase.
07. Taking out of operation
To switch off the appliance, turn the mains switch so that it is in operating mode
“0” (OFF).
08. Transport
Due to the large wheels, the grip recesses on both sides and the ergonomic adjustable
handrail, the transport of the TTK 400 can be accomplished easily by one person, even
over difficult terrain or on stairs.
Each time before changing the location:
• Switch off the appliance and pull the mains plug out of the socket.
• Do not use the mains cable as a tow rope.
Change of location
The TTK 400 dryer can be carried in an upright or horizontal position when changing
its location and can be loaded in an upright or horizontal position for transport. In order
to avoid transport damage, always ensure that the appliance is secured reliably.
Handrail
The appliance is equipped with a handrail that can be attached in a horizontal
or vertical position for ergonomic transport.
The handrail is installed horizontally in the delivery condition.
If you wish to install the handrail vertically, proceed as follows:
1. Unscrew both handrail fixing screws from the front horizontal handrail mounting
points (E.1). Note that the handrail fixing screws are longer than the other fixing
screws on the appliance due to the greater distance to the housing.
2. If necessary you can also slightly loosen the two handrail fixing screws
at the rear horizontal handrail mounting points (E.2) in order to facilitate
the subsequent turning of the handrail by 90°.
3. Now unscrew the housing screws at position E.3 as shown in the following
illustration.
4. Turn the front ends of the handrail by 90° (E.4) so that the handrail
is in a vertical position.
5. Now insert the two longer handrail fixing screws into the corresponding
holes at both ends of the handrail and fasten the screws tightly to the
appliance (E.5).
6. Insert the two shorter handrail fixing screws removed in step 3 (E.3)
into the two front horizontal handrail mounting points and screw them
tightly to the appliance (E.6).
09. Care and maintenance
Regular care and compliance with a few basic requirements will ensure trouble-free op-
eration and a long service life of the appliance. Contamination of the appliance is un-
avoidable due to its intended purpose of use.
The air drawn in by the condenser dryer can contain building dust and other dirt which
can settle on the lamellae of the cooling unit, causing the dehumidifying performance
to be significantly reduced, since the air can no longer cool down optimally on the
lamellae.
Dust and dirt can collect at the water outlet and block it, so that the condensate can
no longer drain off properly via the water outlet. Instead, the drip dray in the appliance
overflows and the water runs directly out of the appliance.
In order to prevent the dehumidifying performance of the appliance from deteriorating
and to ensure trouble-free operation, the appliance must therefore be cleaned regularly.
Pull the mains plug out of the mains socket before carrying out any
work on the appliance!
E.2
E.3
E.1
E.4
E.5
E.6
Operating manual TTK 400 B - 4

Continuous cleaning
The appliance must be cleaned each time after use.
Proceed as follows to clean the appliance:
1. Switch off the appliance by turning the mains switch so that it is in operating
mode “0”.
2. Disconnect the mains plug from the mains.
3. Pull the air filter out of the filter slot (F.1) of the appliance by its tab.
4. To remove accumulated dust and dirt, flush the water outlet through briefly
using a high pressure cleaner (F.2).
5. Now clean the lamellae behind the front air intake grille of the appliance.
To do this, direct a high pressure cleaner onto the grille openings at a
distance of 50 cm and carefully clean the lamellae (F.3). Make sure that the
cleaning jet is always directed frontally at an angle of 90° onto the lamellae.
The cleaning jet must not be directed sideways onto the lamellae!
6. Continue with cleaning until clean water flows out of the appliance's water outlet.
7. Now clean the air filter that was removed beforehand using hand-hot water
or a vacuum cleaner (F.4).
8. Remove heavier contamination of the air filter by rinsing it in a warm soap
solution with a maximum temperature of 40 °C. Rinse it subsequently with
clear water (F.5).
9. Now replace the cleaned air filter in the appliance. Note that the air filter
must be undamaged in order to avoid damage to the appliance.
The appliance must never by used without
the air filter inserted!
F.1
F.2
F.4 F.5
F.3
90°
Annual cleaning
In addition to the cleaning required after each use, the interior of the appliance must
also be cleaned at regular intervals of 12 months.
Proceed as follows to clean the interior of the appliance:
1. First of all carry out all of the cleaning steps described under
“Continuous cleaning”.
2. Then unscrew the housing screws from the cover of the appliance
and remove the cover (G.1).
3. Now clean the interior of the appliance and all components of the appliance,
including the electrical equipment. To do this, direct a compressed air jet
onto the components to be cleaned and blow them dry (G.2).
4. Continue with the compressed air cleaning until all components are clean
and completely dry.
5. After cleaning is completed, reinstall the cover of the appliance and screw
the housing screws tight.
6. Finally, check that the appliance is fully functional by means of a short test run.
Important information about recycling
The appliance is operated with the environmentally-friendly and ozone-neutral coolant
R407c. The coolant/oil mixture in the appliance must be disposed of properly in accor-
dance with legal and locally applicable regulations.
Electronic equipment may not be disposed of in the domestic waste, but
must be correctly disposed of in accordance with the EUROPEAN PAR-
LIAMENT AND EUROPEAN COUNCIL Directive 2002/96/EU of 27th Jan-
uary 2003 regarding used electrical and electronic equipment. Please dis-
pose of this equipment in accordance with the applicable legal stipulations
when its service life is ended.
10. Troubleshooting
The TTK 400 was checked for trouble-free function several times during its production.
However, if functional faults should still occur, check the appliance in accordance with
the following list.
The appliance does not start:
• Check that the mains switch is in the operating mode “I” (ON).
• Check the mains connection.
• Check the on-site mains fusing.
• Check the mains plug for damage.
• In the case of hygrostat-controlled operation, check the hygrostat setting.
Important: If the appliance is at a standstill, a period of five minutes must always be al-
lowed before switching on the appliance again. If this is not complied with, the fuses or
breakers may trip and components may furthermore be damaged.
G.1 G.2
B - 5 Operating manual TTK 400

The appliance runs, but no condensate is formed:
• Check the room temperature.
The working range of the appliance lies between 0 and 40 °C
• Check the humidity of the air. At least 35 % R.H.
• Check the air filter for contamination and, if necessary, clean it in accordance
with the instructions under “Care and maintenance”.
• In the case of hygrostat-controlled operation, check the hygrostat setting.
The mains plug must be pulled out of the mains socket
before carrying out any work on the appliance.
Condensate runs out of the appliance.
• Check that the appliance is standing level and on an even surface.
• Check the water outlet for contamination and if necessary clean it in accordance
with the instructions under “Care and maintenance”.
If the appliance does not work correctly despite carrying out these checks,
please contact Trotec or an authorised specialist company.
11. Technical data
Working temperature range 0 - 40 °C
Working humidity range 35 - 100 % R.H.
Dehumidifying performance (at 20 °C / 60 % R.H.) 30.0 l/day
Max. dehumidifying performance 75 l/day
Suitable for room sizes up to:
Building drying or water damage elimination 400 m3
Maintaining dryness 800 m3
Max. air throughput 420 m3/h
Compressor Cam and piston
Coolant R 407 c
Supply voltage 230 V
Frequency 50 Hz
Rated current 6.2 A
On-site fusing 10 A
Ave. power consumption 1 kW
Max. power consumption 1.4 kW
Sound pressure level LpA 3 m 56 dB(A)
Length 480 mm
Width 510 mm
Height 854 mm
Weight 42 kg
12. Overview of spare parts
 











 






View from above

View from below







13. Spare parts list
1 .....................................................................................................Solenoid valve
2 ........................................................................Evaporator and condenser block
3 ......................................................................................................Coolant dryer
4 ......................................................................................................Capillary tube
5 .................................................................Upper front panel with air intake grille
6 ..............................................................................................................Drip tray
7 .........................................................................................................Water outlet
8 ..............................................................................Connecting plug fixing clamp
9 ..........................................................................................................Front panel
10 ......................................................................................................Compressor
11 ........................................................................................................Floor panel
12 ................................................................................................................Wheel
13 ..........................................................................Rear panel with air outlet grille
14 ...................................................................................................Left side panel
15 .............................................................................................................Handrail
16 ...................................................................................................Housing cover
17 ......................................................................................Right upper side panel
18.........................................................................................................Grip recess
19 .......................................................................................Right lower side panel
20 ........................................................................................Operating hour meter
21 .....................................................................................................Mains switch
22 .......................................................................Cover plate for built-in hygrostat
23 ..........................................................................................................Fan blade
24 ..........................................................................................................Fan motor
25 ..............................................................................................Mains connection
26 ..........................................................................................Condenser pipe run
27 ........................................................................................Compressor pipe run
14. Electrical circuit diagram
9 ALTERNATIVE COMPRESSOR TERMS ADDED. 1007 JAC 30:04:01
TB8
ASPENPUMP
230V
C
S R
COMPRESSOR
RUNCAP
FAN
MOT O R
1 4 2 3
SOL ENOID VALVE
DEFROST CONTROL STAT
ISOLATOR
ON/OFF SW ITCH
2 1
4 3
HUMIDISTAT IF FITTED
N LN
PURGE PUSH
BUTTON
HIGH
LEVEL FLOAT
SWITCH
LOW
LEVEL FLOAT
SWITCH
ASPEN PUMP KIT OPTION
10 ASPEN PUMP KIT OPTION ADDED. 1017 CJW 29:11:01
HARD START CAP IF FITTED
21
15 L OGO DELETED 1134 KW 30/10/06
16 COMP TERMS CW WAS C, RS WAS A(S),
RV WAS P(R)
3241
PLUG
BLACK
BLACK
BROWN
BLUE
GREEN/YELLOW
ASP EN
PUMP
HIGH LEVEL
FLOAT SWITCH
LOW LEVEL
FLOAT SWITCH
ASPEN PUMP KIT (IF FITTED)
GREEN/YELLOW
RED
BROWN
BLUE
BLACK
BROWN
BLACK
BLACK
PURGE SWITCH
1 2
3241
SOCKET
BLUE1.0
GREEN/YELLOW 1.0
BROWN1.0
WHITE 1.0
RED 1.0 LINK
BLUE1.0
3241
BROWN 1. 0
COMPRESSOR
REMOVE PLUG ANDFIT PUMP KITP LUG IF FITTED
11 PLUG AND SOCKET ADDED 1028 JAC 22:04:02
TB12TB11
M/C P LUG
REMOVE & REPLACE
WITH PUMP PLUG IF FITTED
PUMP PLUG TB10
TB9
WHITE 1.0
BROWN1.0
12 PERI ST PUMP PLUG WI RE SIZES CHANGED JAC 26:09:02 13 BL WAS BR AS PEN PUMP TO LOW LEVE L
FLOAT SWITCH 1057 CJW 15:07:03
REMOVE W HEN HUMID I STAT FI TTED
1 2
3
4
DEFROST CONTROL
BASE PLATE
C
RS
COMPRESSOR
PINK 1,0
BLACK 1,0
BLUE 1,0
BLUE 1,0
CAPACITOR
(RUN)
RED 1.0
GREEN/YELLOW 1.5
BLUE 1,0
BLUE 1,0
HARD START
CAP'
FLYING LEAD
FLYING LEAD
KLIXON
2 1
4 3
BLUE 2.5
BROWN 2.5
ISOL ATOR
RED 1.0
GREEN/YELLOW 1.5
BLACK 1.0
RED 1.0
BLUE 1.0
EARTH
STAT
8
9
10
11 12 WHITE 1.0
BLUE 1.0
ORANGE 1.0
HUMID ISTAT K IT
(SA64357201)
OPTION
WHITE 1.0
PINK 1.0 LINK
BROWN 1.0
ORANGE 1.0
IF FITTED
BL UE FL YING L EAD
SOL ENOI D VALVE
BLUE FLYING LEAD
BLUE FLYING LEAD
BROWN FLYING LEAD
GREEN/YELLOW FLYING LEAD
FAN MOTOR
230V
MAINS SUPPLY
E
N
L
BROWN 2.5
BLUE 2.5
GREEN/ YELLOW 1.5
RED1.0 BLUE 1.0
BLACK 1.0
BLUE1.0
7 6 5 4 3 2 1
WHITE
BLUE
HOURS R UN MET ER
8 HOUR S RUN ME TER AD DED 989 GSM 13:4:00
6 TERMINAL BLOCKS ADDED 951 JAC 4:3:98
14 HUMIDI STAT CONNECTIONS REF CHANGED
TO TB12 & TB11 ON CIRCUIT DIAGRAM 1075 APL 17/01/05
1134/2 KW 17 /11/06
DIMS
APP D
ISS
MATERIAL FINISH INSPECTION
TITLE CONT' DRAW N DATE SCALE
LEVEL
DRAWI NG CHANGE DIMS
APP D
ALL SHARP EDGES AND BURRS TO BE REMOVED
DO NOT SCALE PRINT
3rd ANGLE PROJ ECTION
IF IN DOUBT ASK DRG No.
C/N APPD DATE
MATERIAL FINISH INSPECTION
TOLERANCE UNLESS SPECIFIED TITLE SHT No CONT' DRAWN DATE SCALE
DRG No.
LEVEL
HOLES TO BS 4500 E12
D353151
WIRING DIAGRAM D353151
1 / JAC 14:4:94 N/A
1 AS DRAWN 14:4:94
2 CONDENSATE PUMP KIT ADDED. 22:6:94
3 HUMIDISTAT ALTERED 889 JAC 22 :7:94
4 HARD START CAP DELETED (NOW IF FITTED). 916 JAC 30:10:95
5 FUSE VALUE WAS 500mA 933 GSM 5:9:96
7 RELAY 1 TERM No 4 WAS 3
D353251 ISS 17
969 GSM 26:5:99
17 COMP TE RMS C WAS CW, S W AS RS, R WAS R V 1150 KW 29/01/07
Operating manual TTK 400 B - 6

C - 1 Notice d’utilisation TTK 400
Inhaltsverzeichnis
01. A lire avant la mise en service ................................................C - 1
Consignes de sécurité.............................................................C - 1
02. Utilisation conforme ................................................................C - 1
Contenu standard de la livraison.............................................C - 2
Accessoires disponibles en option..........................................C - 2
03. Description de l’appareil .........................................................C - 2
04. Installation...............................................................................C - 2
Recommandations importantes
pour le raccordement électrique..............................................C - 2
05. Utilisation ................................................................................C - 3
06. Mise en service ......................................................................C - 3
Consignes importantes avant la mise en service ...................C - 3
Mise en service de l’appareil ..................................................C - 3
concernant l’utilisation de l’appareil
avec un hygrostat....................................................................C - 3
Remarques relatives à la consommation électrique ...............C - 3
Remarques relatives aux performances
de déshumidification ..............................................................C - 4
Système de dégivrage automatique .......................................C - 4
07. Mise hors service....................................................................C - 4
08. Transport.................................................................................C - 4
Changement d’emplacement ..................................................C - 4
Barre à poignée ......................................................................C - 4
09. Entretien et nettoyage .............................................................C - 4
Nettoyage continu ..................................................................C - 5
Nettoyage annuel ...................................................................C - 5
Remarques importantes au sujet du recyclage.......................C - 5
10. Élimination des dysfonctionnements.......................................C - 5
11. Caractéristiques techniques ...................................................C - 6
12. Aperçu des pièces détachées.................................................C - 6
13. Liste des pièces détachées.....................................................C - 6
14. Schéma électrique ..................................................................C - 6
Cette publication remplace toutes les précédentes. Aucune partie de cette publication ne doit être reproduite ou traitée,
polycopiée ou diffusée à l’aide de système électroniques, sous n’importe quelle forme, sans une autorisation écrite préa-
lable de notre part. Tous les droits sont réservés. Les noms de marchandises sont utilisés par la suite sans garantie de
facilité d’utilisation indépendante et, en substance, de la graphie des fabricants. Les noms de marchandises utilisés sont
déposés et doivent être considérés en tant que tels. Les modifications de construction restent réservées dans l’intérêt d’une
amélioration continue des produits et des modifications de forme et de couleur. Le contenu de la livraison peut différer des
illustrations des produits. Le document présent a été élaboré avec le soin requis. Nous déclinons toute responsabilité pour
les erreurs et les omissions. © TROTEC ®
01. A lire avant la mise en service
Le déshumidificateur à condensation TTK 400 a été construit selon l’état actuel de la
technique et satisfait aux exigences des directives européennes et nationales en vi-
gueur. Les preuves de conformité nécessaires ont été apportées et les déclarations et
documents correspondants sont déposés auprès du fabricant. Afin de maintenir cet état
et d’assurer un fonctionnement sécurisé, vous devez en tant qu’utilisateur respecter les
consignes figurant dans le présent mode d’emploi !
• Le présent manuel d’utilisation est un élément constitutif de l’appareil et doit tou-
jours être conservé à proximité immédiate du lieu d’installation et/ou de l’appareil.
• Avant l’utilisation de l’appareil, vous devez lire attentivement le présent mode
d’emploi et le respecter en tous points.
• Respectez lors de l’utilisation de l’appareil les consignes nationales de sécurité
et de prévention des accidents en vigueur.
• L’appareil a subi des contrôles étendus du matériel, du fonctionnement et de
la qualité avant sa livraison. Néanmoins, cet appareil peut présenter des risques
s’il est utilisé par des personnes non formées ou de façon non conforme.
C’est pourquoi vous devez toujours respecter les consignes de sécurité figurant
ci-dessous.
Consignes de sécurité
• L’appareil ne doit pas être utilisé dans des locaux dont l’air est pollué
d’acétone, d’acides non dilués ou de solvants.
• L’appareil ne doit pas être installé et utilisé dans des locaux à risques d’explosion.
• L’appareil ne doit pas être installé et utilisé dans des locaux dont l’air est pollué
d’huile, d’essence, de soufre ou de chlore.
• Pour être utilisé, l’appareil doit être installé à la verticale et de façon stable.
• L’appareil ne doit pas être exposé à des projections d’eau directes lors
de son utilisation.
• L’entrée et la sortie d’air doivent toujours être assurées.
• Le côté aspiration doit toujours être exempt de salissures et d’objets mobiles.
• Ne jamais introduire des objets étrangers dans l’appareil.
• L’appareil ne doit pas être recouvert ou transporté lorsqu’il fonctionne.
• Tous les câbles électriques à l’extérieur de l’appareil doivent être protégés
de toute détérioration (par ex. par des animaux).
• Les rallonges du câble d’alimentation doivent être choisies en fonction
de la puissance absorbée par l’appareil, de la longueur du câble et de
l’objectif de l’utilisation.
• Toute utilisation autre que celles figurant dans le présent manuel est interdite.
En cas de non respect de cette consigne, notre responsabilité expire, de même
que tout droit de garantie.
Les interventions sur le groupe de froid et l’équipement électrique
ne doivent être effectuées que par des entreprises spécialisées
agréées à ces effet !
02. Utilisation conforme
L’appareil est destiné à la déshumidification de l’air ambiant et a été conçu au niveau
de sa structure et de son équipement à des fins de déshumidification dans un en-
vironnement industriel ou professionnel.

Notice d’utilisation TTK 400 C - 2
Contenu standard de la livraison
• un déshumidificateur de chantier TTK 400 avec barre à poignée horizontale
• des filtres à air
• un flexible d’écoulement
• le manuel d’utilisation
Accessoires disponibles en option
• Hygrostat
• Groupe de pompe à condensat
03. Description de l’appareil
L’appareil est conçu pour une déshumidification automatique continue de l’air. Grâce à
ses dimensions compactes, il est facile à transporter et à installer.
L’appareil est équipé d’un groupe de froid hermétique, d’un ventilateur silencieux et sans
entretien, d’un compteur d’heures de service, d’un bouton Marche/Arrêt et d’un câble
d’alimentation électrique avec prise.
L’appareil fonctionne selon le principe de la condensation (se reporter à la Figure A).
L’air ambiant humide est aspiré par le ventilateur et est acheminé vers l’évaporateur
et le condensateur disposé à sa suite. L’évaporateur froid retire la chaleur de l’air
ambiant. L’air ambiant est refroidi jusqu’en dessous du point de rosée et la vapeur
d’eau contenue dans l’air se dépose sous forme de condensat et/ou de givre ou de
glace sur les lamelles de l’évaporateur. Le condensat est évacué par l’écoulement
d’eau de l’appareil.
L’air déshumidifié et refroidi est à nouveau réchauffé par le condensateur (échangeur
de chaleur) et évacué dans le local par le ventilateur.
L’air sec traité de la sorte se mélange de nouveau à l’air ambiant. En raison de la
circulation permanente de l’air ambiant par l’appareil, l’humidité de l’air dans le local
d’installation est diminuée continuellement.
Figure A : schéma du mode de fonctionnement
A.1 Air ambiant humide
A.2 Evaporateur
A.3 Condensateur
A.4 Collecteur
A.5 Evacuation d’eau
A.6 Electrovanne
A.7 Ventilateur
A.8 Compresseur
A.9 Air ambiant déshumidifié
A.7
A.4
A.3A.2
A.8
A.9
A.6
A
A.1
A.5
04. Installation
Respectez impérativement la consigne suivante afin d’assurer le fonctionnement
optimal, économique et sûr de l’appareil (se reporter également à la Figure B).
• Installez l’appareil à l’horizontale et de façon stable, afin d’assurer l’écoulement
correct du condensat.
• Installez si possible l’appareil au centre du local, afin d’assurer une circulation
optimale de l’air.
• Respectez impérativement une distance minimale de 50 cm par rapport aux murs.
• Si plusieurs appareils sont installés simultanément, vous devez veiller à ce que
le local soit réparti en tranches de taille similaire.
• Assurez-vous que rien n’empêche la bonne circulation de l’air au niveau
de l’entrée d’air sur l’avant de l’appareil et de l’échappement sur l’arrière.
• N’installez pas l’appareil à proximité de radiateurs ou d’autres sources de chaleur.
• Fermez le local à déshumidifier par rapport aux locaux adjacents.
• Maintenez les portes et fenêtres fermées et évitez d’entrer ou de sortir trop
souvent du local.
Figure B : Installation
B.1 Maintenir les fenêtres fermées
B.2 Maintenir les portes fermées
B.3 Distance minimale de 0,5 m par rapport aux murs
B.4 Ecarter l’appareil des radiateurs ou autres sources de chaleur
Recommandations importantes
pour le raccordement électrique
• Le branchement électrique de l’appareil doit être effectué selon la norme DIN VDE
0100, Partie 704 à des points d’alimentation avec dispositifs de protection contre
les courants de court-circuit.
• Veiller lors de l’installation de l’appareil dans les locaux humides tels que des
buanderies, salles de bains ou similaire à le protéger par un interrupteur différentiel
conforme aux dispositions légales installé dans le bâtiment.
• Contrôlez les indications figurant sur la plaque signalétique de l’appareil
et assurez-vous avant de le brancher que la tension et l’intensité de courant
de l’alimentation électrique correspondent à ces exigences.
• Si vous utilisez un groupe électrogène pour l’alimentation électrique de l’appareil,
la puissance du groupe doit être au minimum de 4 kW, puisque le courant
de démarrage du déshumidificateur peut être de quatre à cinq fois supérieur
à la valeur nominale du courant.
B
B.1 B.2
B.3 B.4

C - 3
05. Utilisation
Le bouton Marche/Arrêt situé à l’arrière de l’appareil constitue son dispositif de
commande central.
06. Mise en service
Avant chaque mise en service ou en fonction des conditions locales, l’absence de corps
étrangers dans les bouches d’aspiration et d’évacuation, et de salissures dans le filtre
à air devra être contrôlée. Les grilles et filtres bouchés ou encrassés doivent être net-
toyés immédiatement, se reporter au chapitre « Entretien et nettoyage ».
Consignes importantes avant la mise en service
• Les rallonges du câble d’alimentation doivent présenter
une section de conducteur suffisante.
• Les rallonges ne doivent être utilisées que si elles
sont déroulées entièrement !
Mise en service de l’appareil
1. Respectez les consignes de sécurité.
2. Connectez la fiche de l’appareil avec une prise femelle conforme
protégée par des fusibles (230 V / 50 Hz / 16 A).
3. Installez un flexible d’évacuation de condensat.
En raison de ses performances de déshumidification élevées, le TTK 400 n’est
pas équipé d’un réservoir à condensat internes. C’est pourquoi vous devez
vous assurer que le bâtiment dispose de l’une des quatre possibilités d’évacuation
des condensats figurant ci-dessous :
3.1. Evacuation du condensat vers un collecteur externe
Installez un collecteur d’eau de taille
suffisante (90 litres) en dessous du niveau
de la vanne d’évacuation d’eau de l’appareil
(D.1). Fixez l’une des extrémités du flexible
d’évacuation d’eau (D.2) compris dans la
livraison à la vanne d’évacuation d’eau de
l’appareil, et placez l’autre extrémité du
flexible dans le collecteur d’eau de sorte à
ce qu’il puisse recueillir l’eau. Attention :
cette possibilité d’évacuation des conden-
sats nécessite des contrôles et vidanges
réguliers du collecteur d’eau, afin d’éviter
tout débordement. A cet effet, les intervalles de vidange doivent être adaptés
aux performances de déshumidification escomptées.
D.2
D.1
3.2. Fixez l’une des extrémités du flexible d’évacuation d’eau compris dans la li-
vraison à la vanne d’évacuation d’eau de l’appareil, et placez l’autre extrémité
du flexible dans l’écoulement d’eau disponible dans le bâtiment, de sorte à
permettre l’écoulement du condensat. Attention : le flexible d’écoulement doit
présenter une pente continue. Sur de grandes distances, vous pouvez aussi
utiliser un flexible plus long du même type.
3.3. Evacuation du condensat à l’aide d’une pompe à condensat automatique
Pour tous les domaines d’application qui nécessitent un fonctionnement
permanent, une pompe à condensat automatique est disponible en option.
Lorsqu’une telle pompe à condensat est installée, vous devez respecter
les consignes figurant dans la notice d’emploi séparée de la pompe à
condensat.
4. Tournez le bouton Marche/Arrêt
et positionnez-le sur « I » (MARCHE).
L’appareil est à présent activé. Pour désactiver l’appareil, tournez le bouton Marche/
Arrêt de façon à ce qu’il soit positionné sur « 0 » (ARRÊT).
Remarques concernant l’utilisation de l’appareil
avec un hygrostat
Outre le fonctionnement normal, le TTK 400 peut également être utilisé avec une
commande hygrostatique.
L’utilisation de l’hygrostat permet le réglage individuel d’un taux d’humidité souhaité
de l’air ambiant. L’appareil déshumidifie alors automatiquement l’air ambiant tant que
l’humidité mesurée est inférieure à la valeur réglée sur l’hygrostat.
L’hygrostat désactive l’appareil automatiquement dès que le taux d’humidité réglé est
atteint, et le réactive lorsque le taux d’humidité réglé est à nouveau dépassé.
Le TTK 400 permet l’utilisation de deux types d’hygrostats. D’une part l’hygrostat encas-
trable disponible en option en tant qu’accessoire. Cet hygrostat est installé à l’arrière de
l’appareil en dessous du bouton Marche/Arrêt.
D’autre part, des hygrostats externes disponibles chez Trotec et dans le commerce spé-
cialisé peuvent être installés entre la prise de secteur et l’alimentation électrique du
déshumidificateur.
De plus amples informations sur le montage et le fonctionnement de l’hygrostat figurent
dans la notice d’utilisation séparée de l’hygrostat.
Remarques relatives à la consommation électrique
Pour déterminer les heures de service effectuées, le TTK 400 est équipé d’un comp-
teur d’heures de service situé à droite du bouton Marche/Arrêt.
Pour les applications pratiques, le nombre d’heures de service effectué peut être mul-
tiplié par une consommation de 1 kW par heure ; le nombre d’heures correspond donc
au nombre de kW/h consommés.
Comme la consommation réelle de l’appareil dépend cependant toujours de la tempé-
rature ambiante et de l’humidité relative de l’air, cette formule ne fournira qu’une valeur
approximative. Pour déterminer la consommation de courant exacte, un appareil de
mesure du coût d’énergie optionnel devra être installé entre le déshumidificateur et la
prise.
Notice d’utilisation TTK 400

C - 4
Remarques relatives aux performances
de déshumidification
Les performances de déshumidification dépendent notamment de la structure des
locaux, de la température ambiante et de l’humidité relative de l’air.
Plus la température ambiante et l’humidité relative de l’air sont élevées, plus les perfor-
mances de déshumidification le sont aussi.
Pour l’utilisation dans des locaux d’habitation, une humidité relative d’environ 50 à 60
%, tandis que celle dans des stocks, des archives, etc. ne devrait pas dépasser 50 %.
Lorsque la température ambiante est inférieure à 2 °C et/ou que le taux d’humi-
dité relative de l’air est en dessous de 40 %, la déshumidification économique et
rentable n’est plus possible avec cette classe d’appareils.
Pour de telles conditions climatiques, la gamme Trotec comprend des déshumidifica-
teurs spéciaux.
Renseignez-vous le cas échéant auprès de nos conseillés spécialisés Trotec.
Système de dégivrage automatique
L’humidité contenue dans l’air ambiant condense en se refroidissant et recouvre les la-
melles de l’évaporateur de givre ou de glace, en fonction de la température ambiante
et de l’humidité relative de l’air. Ce givre ou cette glace seront dégivrés automatique-
ment par l’appareil.
Le système de dégivrage automatique à gaz chaud intégré à l’appareil déclenche en
cas de besoins le cycle de dégivrage. Durant cette phase de dégivrage, le mode de
déshumidification est temporairement interrompu.
07. Mise hors service
Pour désactiver l’appareil, tournez le bouton Marche/Arrêt de façon à ce qu’il soit posi-
tionné sur « 0 » (ARRÊT).
08. Transport
Grâce à ses grandes roulettes, aux deux poignées creuses latérales et à la barre à
poignée ergonomique et réglable, le transport du TTK 400 est aisément réalisable
par une personne seule, même sur les sols difficiles et dans les escaliers.
Avant chaque déplacement :
• Avant tout déplacement, désactivez l’appareil et retirez la fiche électrique
de la prise.
• N’utilisez pas le câble électrique pour tirer l’appareil.
Changement d’emplacement
Pour le déplacer, le déshumidificateur TTK 400 peut être porté à la verticale ou à
l’horizontale. Il peut également être chargé à la verticale ou à l’horizontale pour le
transport. Veillez toujours à bien sécuriser l’appareil, afin d’éviter les dommages dus au
transport.
Barre à poignée
L’appareil est équipé d’une barre à poignée qui peut être bloquée à l’horizontale ou
à la verticale afin d’assurer un transport ergonomique.
Lors de la livraison, la barre à poignée est installée horizontalement.
Si vous souhaitez installer la barre à poignée verticalement, procédez comme suit :
1. Desserrez les deux vis de fixation de la poignée des deux points de montage
de poignée horizontaux avant. Tenez compte du fait que les vis de fixation de la
poignée sont plus longues que les autres vis de fixation de l’appareil, en raison
de l’écart plus important par rapport au boîtier.
2. En cas de besoin, vous pouvez aussi ne desserrer que légèrement les deux vis
de fixation de poigné aux points de montage de poignée horizontaux arrières (E.2)
pour faciliter la rotation ultérieure de la barre à poignée de 90°.
3. Desserrez maintenant les vis du boîtier au niveau de la position E.3
comme décrit dans la figure ci-dessous.
4. Tournez les extrémités avant de la barre à poignée de 90° (E.4),
de façon à ce que la barre à poignée soit positionnée à la verticale.
5. Insérez alors les deux vis de fixation de poignée longues dans les alésages
correspondants situés sur les deux côtés de la barre à poignée et serrez
les vis sur l’appareil (E.5).
6. Insérez maintenant les deux vis de fixation de poignée courtes retirées
sous le Point 3 (E.3) dans les deux points de montage de poignée horizontaux
avant et serrez les vis sur l’appareil (E.6).
09. Entretien et nettoyage
L’entretien régulier et le respect de certaines conditions de base assurent le fonction-
nement impeccable et une longue durée de service de l’appareil. En raison de son uti-
lisation conforme, l’encrassement de l’appareil est inévitable.
L’air aspiré par le déshumidificateur peut contenir des poussières de chantier et d’autres
salissures, qui peuvent se déposer sur les lamelles du groupe de froid et diminuer ain-
si considérablement les performances de déshumidification, parce que l’air ne peut plus
être refroidi de façon optimale sur les lamelles.
La poussière et les salissures peuvent s’agglutiner au niveau de l’écoulement d’eau et
le boucher ; le condensat ne peut alors plus s’échapper correctement par la vanne
d’écoulement, déborde du bac collecteur et s’écoule directement de l’appareil.
Pour ne pas diminuer les performances de déshumidification de l’appareil et assurer
son fonctionnement impeccable, il doit donc être nettoyé régulièrement.
Avant toute intervention sur l’appareil, vous devez impérativement
débrancher la fiche de la prise de secteur !
E.2
E.3
E.1
E.4
E.5
E.6
Notice d’utilisation TTK 400

C - 5
Nettoyage continu
L’appareil doit être nettoyé après chaque utilisation.
Pour le nettoyage, procédez comme suit :
1. Désactivez l’appareil en tournant le bouton Marche/Arrêt de façon à ce qu’il soit
positionné sur « 0 ».
2. Débranchez la fiche de la prise de secteur.
3. Retirez le filtre d’air de la fente à filtre de l’appareil (F.1) en tirant sur la languette.
4. Rincez la vanne d’écoulement de l’appareil brièvement avec un nettoyeur haute
pression, afin d’en retirer tous les résidus de poussières et de salissures (F.2).
5. Nettoyez alors les lamelles situées derrière les grilles d’aspiration d’air frontales
de l’appareil. Dirigez à cet effet le jet du nettoyeur haute pression à une distance
de 50 cm sur la grille de la bouche et nettoyez ainsi avec précaution les lamelles
(F.3). Veillez à ce que le jet de nettoyage soit toujours dirigé à un angle
de 90° sur les lamelles. Le jet de nettoyage ne doit pas être dirigé en
oblique sur les lamelles !
6. Poursuivez le nettoyage jusqu’à ce que l’eau qui s’échappe par l’écoulement
de l’appareil soit claire.
7. Nettoyez ensuite le filtre à air que vous avez retiré avec de l’eau tiède
et un aspirateur (F.4).
8. Eliminez les salissures tenaces du filtre à air en le lavant dans une solution
savonneuse à une température maximale de 40 °C. Rincez-le ensuite à l’eau
claire.
9. Remettez le filtre nettoyé en place dans l’appareil. Attention, le filtre à air doit
être intact afin d’éviter d’endommager l’appareil.
L’appareil ne doit jamais être utilisé sans que le filtre à air
ne soit en place !
F.1
F.2
F.4 F.5
F.3
90°
Nettoyage annuel
Outre le nettoyage obligatoire après chaque utilisation, l’intérieur de l’appareil doit être
nettoyé régulièrement à un intervalle de 12 mois.
Pour le nettoyage intérieur, procédez comme suit :
1. Effectuez d’abord toutes les étapes de nettoyage décrites sous
« Nettoyage continu ».
2. Desserrez ensuite les vis du couvercle du boîtier et retirez celui-ci
de l’appareil (G.1).
3. Nettoyez maintenant l’intérieur de l’appareil et tous les éléments de celui-ci,
y compris l’installation électrique. Dirigez à cet effet un jet d’air comprimé sur
les éléments à nettoyer et soufflez-les jusqu’à ce qu’ils soient secs (G.2).
4. Poursuivez le nettoyage à l’air comprimé jusqu’à ce que tous les éléments
soient propres et entièrement secs.
5. Après avoir terminé le nettoyage, remettez le couvercle en place
sur l’appareil et resserrez les vis de fixation.
6. Assurez-vous ensuite par une courte marche d’essai que l’appareil
fonctionne correctement.
Remarques importantes au sujet du recyclage
L’appareil fonctionne avec le réfrigérant écologique R407c qui a une influence neutre
par rapport à l’ozone. Conformément aux dispositions légales et/ou locales en vi-
gueur, le mélange d’huile et de réfrigérant contenu dans l’appareil doit être éliminé
correctement.
Les appareils électroniques ne doivent pas être éliminés dans les ordures
ménagères ; au sein de l’Union Européenne, ceux-ci doivent être éliminés
conformément à la Directive 2002/96/ CE du parlement Européen et
du Conseil du 27 janvier 2003 concernant les appareils électriques et
électroniques. A l’issue de son utilisation, éliminer cet appareil selon les
réglementations légales en vigueur.
10. Élimination des dysfonctionnements
Le TTK 400 a fait l’objet de plusieurs contrôles de fonctionnement durant sa fabrication.
Si néanmoins des dysfonctionnements devaient apparaître, veuillez contrôler l’appareil
selon la liste ci-dessous.
L’appareil ne démarre pas :
• Vérifiez si le bouton Marche/Arrêt est bien positionné sur « I » (MARCHE).
• Vérifiez le branchement au secteur.
• Vérifiez la protection du réseau électrique du bâtiment.
• Vérifiez que la fiche n’est pas endommagée.
• En cas de fonctionnement à commande hygrostatique, vérifiez : le réglage
de l’hygrostat.
Important: Lorsque l’appareil est arrêté, vous devez toujours attendre cinq minutes
avant de le remettre en marche. En cas de non-respect de cette consigne, les fusibles
ou le disjoncteur de protection du moteur peuvent se déclencher ou des éléments de
l’appareil être endommagés.
G.1 G.2
Notice d’utilisation TTK 400

C - 6
L’appareil fonctionne, mais ne génère pas de condensat :
• Contrôlez la température ambiante.
La plage de fonctionnement de l’appareil se situe entre 0 et 40 °C.
• Contrôlez l’humidité de l’air, dont la valeur minimale doit être de 35 % h. r.
• Vérifiez le filtre à air quant à son état d’encrassement et nettoyez-le le cas échéant
Conformément aux indications du chapitre « Entretien et nettoyage ».
• En cas de fonctionnement à commande hygrostatique, vérifiez : le réglage
de l’hygrostat.
Avant toute intervention sur l’appareil, vous devez impérativement
débrancher la fiche de la prise de secteur !
Du condensat s’écoule de l’appareil :
• Vérifiez si l’appareil est positionné à la verticale et placé sur une surface plane.
• Vérifiez le filtre à air quant à son état d’encrassement et nettoyez-le le cas échéant
conformément aux indications du chapitre « Entretien et nettoyage ».
Si malgré ces vérifications l’appareil ne devait pas fonctionner correctement, veuillez
prévenir Trotec ou un de nos revendeurs agréés.
11. Caractéristiques techniques
Températures de service 0 - 40 °C
Plage de fonctionnement d’humidité : 35 - 100 % h. r.
Rendement de déshumidification à 20 °C / 60 % h.r. 30,0 l / jour
Performances de déshumidification max. 75 l / jour
Adaptés aux locaux d’un volume maximal de :
Déshumidification de chantier ou assainissement des dégâts des eaux 400 m3
Déshumidification continue 800 m3
Débit d’air maximal 420 m3/h
Compresseur Palettes
Réfrigérant R 407 c
Raccordement électrique 230 V
Fréquence 50 Hz
Courant nominal 6,2 A
Protection sur site 10 A
Puissance absorbée moyenne 1 kW
Puissance absorbée maximale 1,4 kW
Niveau de pression sonore LpA 3 m 56 dB (A)
Longueur 480 mm
Largeur 510 mm
Hauteur 854 mm
Poids 42 kg
12. Aperçu des pièces détachées
 











 






Vue par en haut

Vue par en bas







13. Liste des pièces détachées
1 .......................................................................................................Electrovanne
2 ...........................................................Groupes d’évaporateur et de condenseur
3 .........................................................................Déshumidificateur de réfrigérant
4 ..............................................................................................Conduite capillaire
5 .................................Carter frontal supérieur avec grille de bouche d’aspiration
6 .....................................................................................................Bac collecteur
7 ................................................................................................Evacuation d’eau
8 ...................................................Collier de fixation de la prise de raccordement
9 .......................................................................................................Carter frontal
10 ....................................................................................................Compresseur
11 ......................................................................................................Tôle de fond
12 .............................................................................................................Roulette
13 .......................................................Carter arrière avec grille d’évacuation d’air
14 ........................................................................................Carter latéral gauche
15 ................................................................................................Barre à poignée
16 ..........................................................................................Couvercle du boîtier
17 ........................................................................................Carter supérieur droit
18..............................................................................................................Poignée
19 ...............................................................................Carter latéral inférieur droit
20 ..........................................................................Compteur d’heures de service
21 .........................................................................................Bouton marche/arrêt
22 ..........................................................................Cache de l’hygrostat encastré
23 ............................................................................................Pale de ventilateur
24 ........................................................................................Moteur du ventilateur
25 .....................................................................................Alimentation électrique
26 .................................................................Faisceau de tubes du condensateur
27 ..................................................................Faisceau de tubes du compresseur
14. Schéma électrique
9 ALTERNATIVE COMPRESSOR TERMS ADDED. 1007 JAC 30:04:01
TB8
ASPENPUMP
230V
C
S R
COMPRESSOR
RUNCAP
FAN
MOT O R
1 4 2 3
SOL ENOID VALVE
DEFROST CONTROL STAT
ISOLATOR
ON/OFF SW ITCH
2 1
4 3
HUMIDISTAT IF FITTED
N LN
PURGE PUSH
BUTTON
HIGH
LEVEL FLOAT
SWITCH
LOW
LEVEL FLOAT
SWITCH
ASPEN PUMP KIT OPTION
10 ASPEN PUMP KIT OPTION ADDED. 1017 CJW 29:11:01
HARD START CAP IF FITTED
21
15 L OGO DELETED 1134 KW 30/10/06
16 COMP TERMS CW WAS C, RS WAS A(S),
RV WAS P(R)
3241
PLUG
BLACK
BLACK
BROWN
BLUE
GREEN/YELLOW
ASP EN
PUMP
HIGH LEVEL
FLOAT SWITCH
LOW LEVEL
FLOAT SWITCH
ASPEN PUMP KIT (IF FITTED)
GREEN/YELLOW
RED
BROWN
BLUE
BLACK
BROWN
BLACK
BLACK
PURGE SWITCH
1 2
3241
SOCKET
BLUE1.0
GREEN/YELLOW 1.0
BROWN1.0
WHITE 1.0
RED 1.0 LINK
BLUE1.0
3241
BROWN 1. 0
COMPRESSOR
REMOVE PLUG ANDFIT PUMP KITP LUG IF FITTED
11 PLUG AND SOCKET ADDED 1028 JAC 22:04:02
TB12TB11
M/C P LUG
REMOVE & REPLACE
WITH PUMP PLUG IF FITTED
PUMP PLUG TB10
TB9
WHITE 1.0
BROWN1.0
12 PERI ST PUMP PLUG WI RE SIZES CHANGED JAC 26:09:02 13 BL WAS BR AS PEN PUMP TO LOW LEVE L
FLOAT SWITCH 1057 CJW 15:07:03
REMOVE W HEN HUMID I STAT FI TTED
1 2
3
4
DEFROST CONTROL
BASE PLATE
C
RS
COMPRESSOR
PINK 1,0
BLACK 1,0
BLUE 1,0
BLUE 1,0
CAPACITOR
(RUN)
RED 1.0
GREEN/YELLOW 1.5
BLUE 1,0
BLUE 1,0
HARD START
CAP'
FLYING LEAD
FLYING LEAD
KLIXON
2 1
4 3
BLUE 2.5
BROWN 2.5
ISOL ATOR
RED 1.0
GREEN/YELLOW 1.5
BLACK 1.0
RED 1.0
BLUE 1.0
EARTH
STAT
8
9
10
11 12 WHITE 1.0
BLUE 1.0
ORANGE 1.0
HUMID ISTAT K IT
(SA64357201)
OPTION
WHITE 1.0
PINK 1.0 LINK
BROWN 1.0
ORANGE 1.0
IF FITTED
BLUE FLYING LEAD
SOL ENOI D VALVE
BLUE FLYING LEAD
BLUE FLYING LEAD
BROWN FLYING LEAD
GREEN/YELLOW FLYING LEAD
FAN MOTOR
230V
MAINS SUPPLY
E
N
L
BROWN 2.5
BLUE 2.5
GREEN/ YELLOW 1.5
RED1.0 BLUE 1.0
BLACK 1.0
BLUE1.0
7 6 5 4 3 2 1
WHITE
BLUE
HOURS R UN MET ER
8 HOUR S RUN ME TER AD DED 989 GSM 13:4:00
6 TERMINAL BLOCKS ADDED 951 JAC 4:3:98
14 HUMIDI STAT CONNECTIONS REF CHANGED
TO TB12 & TB11 ON CIRCUIT DIAGRAM 1075 APL 17/01/05
1134/2 KW 17 /11/06
DIMS
APP D
ISS
MATERIAL FINISH INSPECTION
TITLE CONT' DRAW N DATE SCALE
LEVEL
DRAWI NG CHANGE DIMS
APP D
ALL SHARP EDGES AND BURRS TO BE REMOVED
DO NOT SCALE PRINT
3rd ANGLE PROJ ECTION
IF IN DOUBT ASK DRG No.
C/N APPD DATE
MATERIAL FINISH INSPECTION
TOLERANCE UNLESS SPECIFIED TITLE SHT No CONT' DRAWN DATE SCALE
DRG No.
LEVEL
HOLES TO BS 4500 E12
D353151
WIRING DIAGRAM D353151
1 / JAC 14:4:94 N/A
1 AS DRAWN 14:4:94
2 CONDENSATE PUMP KIT ADDED. 22:6:94
3 HUMIDISTAT ALTERED 889 JAC 22 :7:94
4 HARD START CAP DELETED (NOW IF FITTED). 916 JAC 30:10:95
5 FUSE VALUE WAS 500mA 933 GSM 5:9:96
7 RELAY 1 TERM No 4 WAS 3
D353251 ISS 17
969 GSM 26:5:99
17 COMP TE RMS C WAS CW, S W AS RS, R WAS R V 1150 KW 29/01/07
Notice d’utilisation TTK 400

TROTEC GmbH & Co. KG
Grebbener Str. 7 · D-52525 Heinsberg
Tel. [phone] · Fax [phone]
www.trotec.com · E-Mail: [e-mail]
