Beleuchtung Nachrüstset
S 3004 / S 3004 P / S 5004 / S 5004 E / S 5004 E NL

2
Beleuchtung Nachrüstset S 3004 / S 3004 P / S 5004 / S 5004 E / S 5004 E NL
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 2
Verwendungszweck .............................................................. 2
Wichtige Bedienungshinweise .............................................. 2
Gebrauchsanweisung
Inbetriebnahme ..................................................................... 3
Sicherungen .......................................................................... 3
Technische Daten ............................................................... 3
Konformitätserklärung .......................................................... 3
Einbauanweisung
Sicherheitshinweise .............................................................. 4
Lieferumfang ......................................................................... 4
Vorbereitende Arbeiten ......................................................... 5
Wichtige Hinweise ................................................................ 5
Sensorplatine montieren ....................................................... 5
Griffbuchse montieren .......................................................... 6
Nachrüstset 1 (ohne Gebläse) – montieren .......................... 6
Nachrüstset 2 (ein Gebläse) – montieren .............................. 6
Nachrüstset 3 (zwei Gebläse) – montieren ........................... 7
Abschließende Arbeiten ....................................................... 7
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
ESD-Vorschriften beachten!
Hinweis mit Informationen und Tipps.
Verwendungszweck
Zubehör für den nachträglichen Einbau von beleuchteten
Bedienelementen in eine Heizung S 3004 / S3004 P / S 5004 /
S 5004 E oder S 5004 E NL von Truma.
Wichtige Bedienungshinweise
Der Ruhestrom der Beleuchtung ist im ausgeschalteten
Zustand < 1 mA. Dieser Strom kann die Versorgungsbatterie
entladen, daher die Batterie regelmäßig nachladen.
Zum kompletten Abschalten muss die Batterie abgeklemmt
oder ein Trennschalter eingebaut werden.

3
Inbetriebnahme

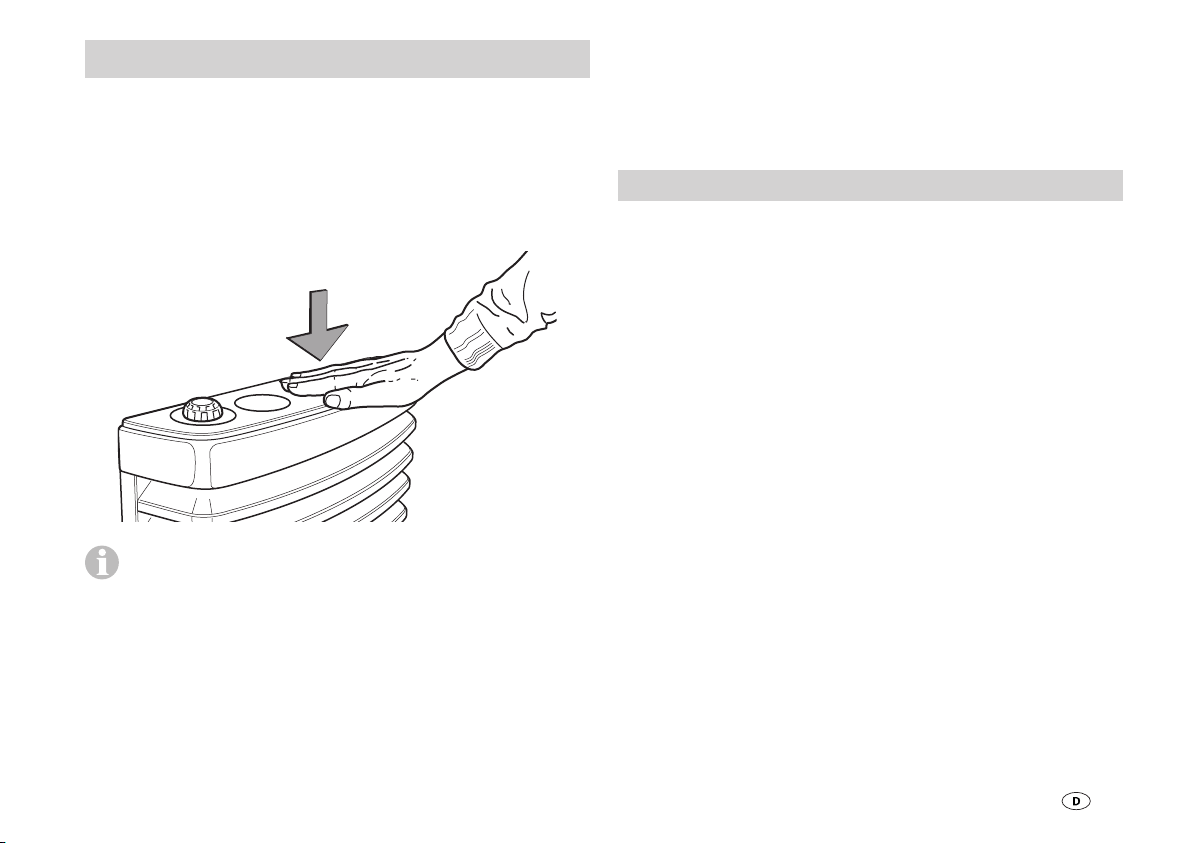

Die Beleuchtung für die Bedienelemente wird durch einen
Näherungsschalter aktiviert. Dazu von oben auf die Mitte der
Abdeckung fassen. Dadurch wird die Beleuchtung für ca. 20
Sekunden eingeschaltet.
Nach jedem Herstellen der 12 V-Spannungsversorgung
kalibriert sich die Sensorelektronik der Beleuchtung. Dies
kann einige Sekunden dauern. Während der Kalibrierung die
Abdeckung nicht berühren.
Die weitere Bedienung der Heizung gemäß der Gebrauchsan-
weisung der entsprechenden Heizung vornehmen.
Sicherungen
Je nach Variante ist im mitgelieferten Anschlußkabel eine
Sicherung (2 A) eingebaut. Defekte Sicherung nur durch eine
baugleiche Sicherung ersetzen.
Technische Daten
Spannungsversorgung SELV (Safety Extra Low Voltage)
12 V DC (Wechselspannungswelligkeit < 1,2 Vss)
Stromaufnahme
< 0,2 A (Betrieb)
Ruhestrom
< 1 mA
Gewicht
ca. 0,15 kg (Mehrgewicht nach Einbau)
Technische Änderungen vorbehalten!
Konformitätserklärung
Das Gerät ist durch den DVGW geprüft und ist berechtigt,
das CE-Zeichen zu führen. (Konformitätserklärung – siehe
Gebrauchsanweisung der entsprechenden Heizung). Die CE-
Produkt-Ident-Nummer der Heizung bleibt unverändert gültig.
Gebrauchsanweisung

4
Sicherheitshinweise
Vor Beginn der Arbeiten Einbauanweisung sorgfältig durchle-
sen und befolgen. Weitere Informationen zum Einbau erhalten
Sie unter www.truma.com/lighting-kit.
Vor Beginn der Arbeiten die Batterie und jegliche externe
Stromversorgung abklemmen. Bei Unsicherheiten in Bezug
auf den elektrischen Anschluss beauftragen Sie einen qualifi-
zierten Kfz-Elektriker mit dem Anschluss.
Die elektrische Installation muss den technischen und admi-
nistrativen Bestimmungen des jeweiligen Verwendungslandes
entsprechen (z. B. EN 1648-1, VDE 0100-721). Nationale Vor-
schriften und Regelungen müssen betrachtet werden.
Elektrostatische Aufladung kann zum Zerstören der
Elektronik führen. Vor Berührung der Elektronik Potenti-
alausgleich herstellen.
Lieferumfang
0
1
2
3
4
5
3
4
5
6
8
7
0,8 x 6,3 mm
12
Einbauanweisung
Pos.
Nachrüst-
set 1
Art.-Nr.
30470-01
Nachrüst-
set 2
Art.-Nr.
30470-02
Nachrüst-
set 3
Art.-Nr.
30470-03
Gebrauchs- und
Einbauanweisung 11
Sensorplatine kpl. 2 1
Bedienungsgriff
(Gas) 31
Griffbuchse 4 1
Integriertes
Bedienteil für
Gebläse 5– 1 2
Kabel; Bedienteil
– Sensorplatine 6– 1 2
12 V-Kabel mit
Sicherungshalter /
Sicherung (2 A) 71 – –
Schrauben
PZ 3 x 12 mm 82 – –
Benötigtes Werkzeug
(nur bei Nachrüstset 1 erforderlich)
Schraubendreher PZ 1

5
Vorbereitende Arbeiten

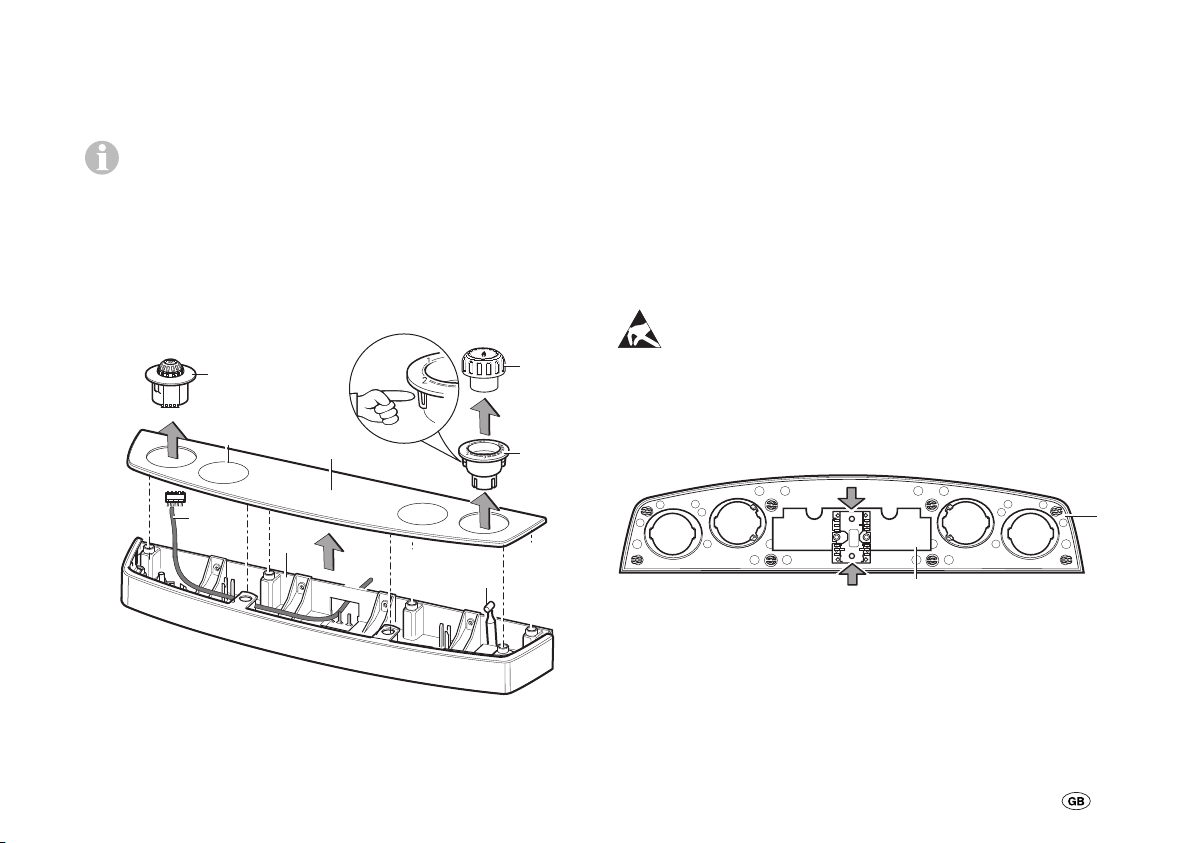

– Den Bedienungsgriff (3 – Gas) abziehen.
– Die Abdeckung (11) abnehmen.
Alle Bedienelemente (4, 5) werden durch Rastnasen in
der Abdeckung fixiert. Durch seitliches Drücken auf
diese Rastnasen und gleichzeitiges Schieben können die
Bedienelemente demontiert werden.
– Soweit vorhanden, das Kabel (14) vom integrierten Bedien-
teil (5) für das Gebläse abstecken. Das Bedienteil demon-
tieren und fachgerecht entsorgen. Gegebenenfalls den Vor-
gang für ein zweites Bedienteil wiederholen.
– Griffbuchse (4) demontieren und fachgerecht entsorgen.
3
5
11
10
4
13
12
14
Wichtige Hinweise
Die Griffbuchse (4) muss stets auf Seite der Druckstange (13)
montiert werden.
Jedes Bedienelement / Verschlussdeckel hat eine große und
eine kleine Rastnase. Daher nicht mit Gewalt in die Abde-
ckung pressen. Bei der Montage stets auf die richtige Position
der Rastnasen achten.
Die Abbildungen zeigen den Einbau rechts.
Sensorplatine montieren
Elektrostatische Aufladung kann zum Zerstören der
Elektronik führen. Vor Berührung der Elektronik Potenti-
alausgleich herstellen.

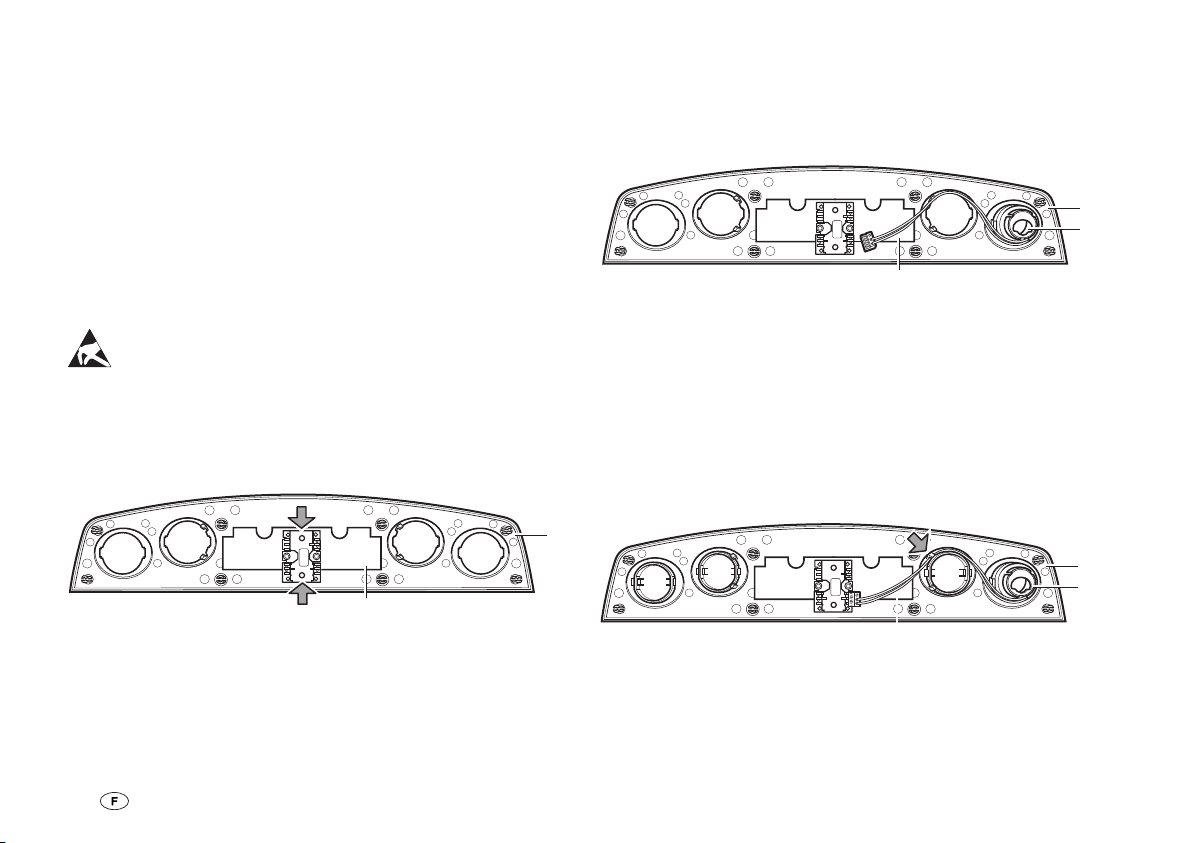

– Abdeckung (11) mit der Bedienseite auf eine ebene, saube-
re Fläche legen.
– Sensorplatine (2) positionieren und einrasten.
11
2

6
Griffbuchse montieren
– Griffbuchse (4) mit Kabel von der Bedienseite aus durch die
Abdeckung (11) schieben und Griffbuchse einrasten.
11
2
4

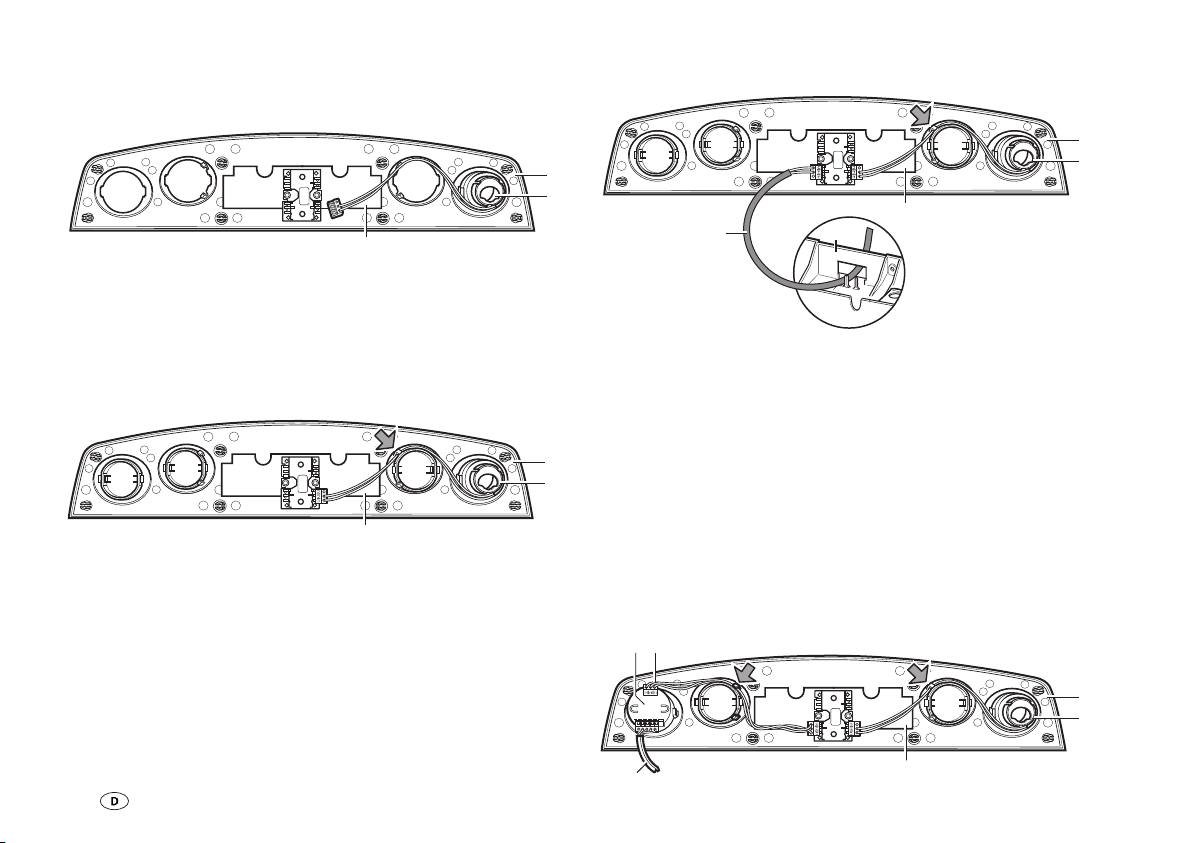

Nachrüstset 1 (ohne Gebläse) – montieren
– Kabel der Griffbuchse (4) an Sensorplatine (2) anstecken.
– Jede unbenutzte Öffnung mit Verschlussdeckel (12)
verschließen.
– Kabel in den Klemmbügel der Abdeckung schieben.
11
2
4
Anschluss 12 V
Für den Betrieb der Beleuchtung ist eine 12 V-Spannungsver-
sorgung erforderlich (Wechselspannungswelligkeit < 1,2 Vss).
– Vom 12 V-Kabel (7) den Sicherungshalter abstecken.
– 12 V-Kabel durch Aussparung im Träger (10) fädeln und
über den Einbaukasten legen.
– Sicherungshalter wieder am Kabel anstecken.
– Sicherungshalter mit beiliegenden Schrauben (8) an ge-
eigneter Stelle (min. 10 cm Abstand zum Einbaukasten) im
Einbauraum befestigen.
– Kabel an der Sensorplatine (2) an beliebiger Stelle anstecken.
– Kabel nicht an der Heizung (heiße Oberflächen) befestigen.
– Das Kabel (7) an das Bordnetz anschließen.
2
710
11
4

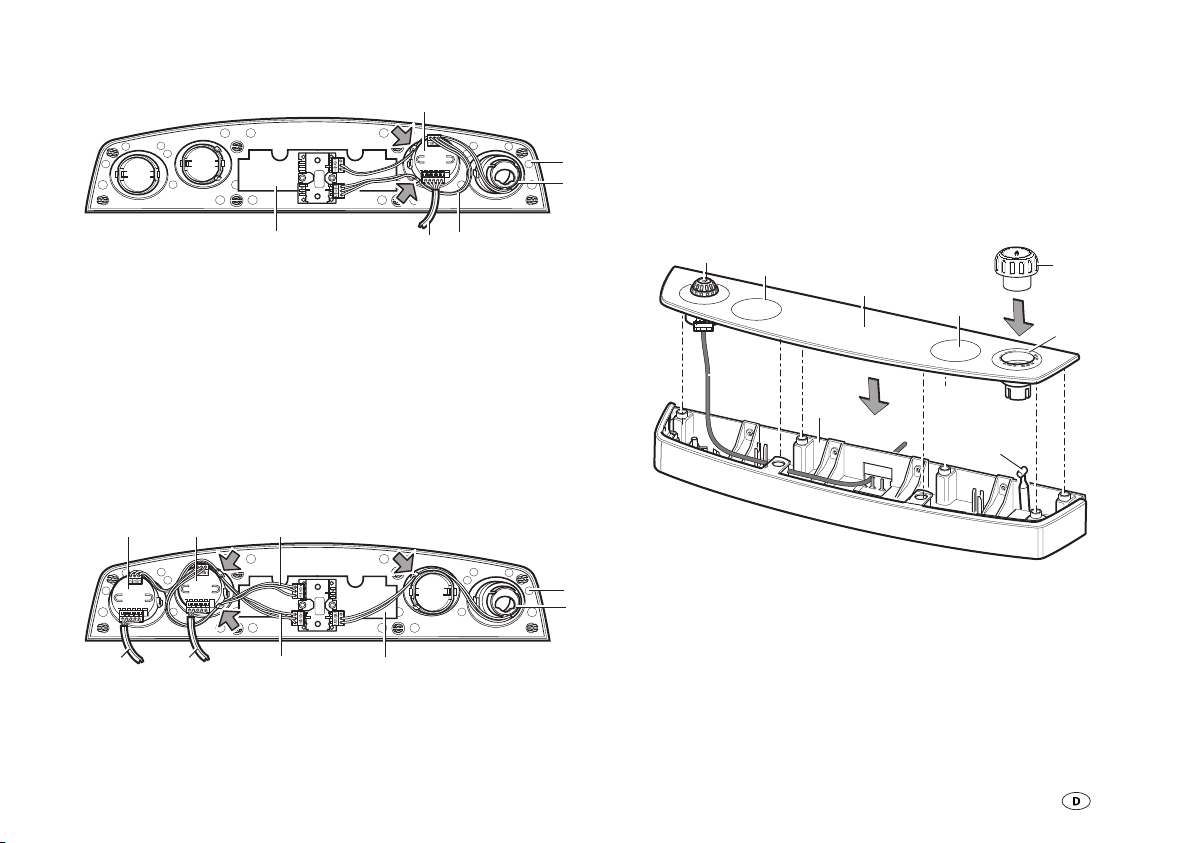

Nachrüstset 2 (ein Gebläse) – montieren
– Kabel der Griffbuchse (4) an der Sensorplatine (2) anstecken.
– Integriertes Bedienteil (5) von der Bedienseite aus durch die
Abdeckung (11) schieben und einrasten.
– Kabel (6) am Bedienteil (5) und Sensorplatine (2) anstecken.
– Jede unbenutzte Öffnung mit Verschlussdeckel (12)
verschließen.
– Kabel in die Klemmbügel der Abdeckung schieben.
– Kabel (14 – Gebläse) anstecken.
Kabelführung
Integriertes Bedienteil ist links eingebaut
6
14
5
2
11
4

7
Kabelführung
Integriertes Bedienteil ist rechts eingebaut
14
2
5
6
11
4
Nachrüstset 3 (zwei Gebläse) – montieren
– Kabel der Griffbuchse (4) an der Sensorplatine (2) anstecken.
– Integrierte Bedienteile (5) von der Bedienseite aus durch die
Abdeckung (11) schieben und einrasten.
– Jedes Kabel (6) am Bedienteil (5) und der Sensorplatine (2)
anstecken.
– Jede unbenutzte Öffnung mit Verschlussdeckel (12)
verschließen.
– Die Kabel in die Klemmbügel der Abdeckung schieben.
– Die Kabel (14 – Gebläse) anstecken.
5
6
6
2
14 14
11
4
5
Abschließende Arbeiten
– Die Abdeckung (11) auf den Träger (10) aufstecken und ein-
rasten. Darauf achten, dass die Kabel knickfrei verlegt und
nicht eingeklemmt werden.
– Druckstange (13) bei der Montage mittig zur Griffbuchse (4)
ausrichten.
– Bedienungsgriff (3 – Gas) auf die Druckstange (13) so auf-
stecken, dass die Markierung zur „0“ Stellung zeigt.
0
1
2
3
4
5
14
3
13
4
12
11
512
10

8
Symbols used
Symbol indicates a possible hazard.
Observe the ESD-regulations!
Comment including information and tips.
Intended use
Accessories for the subsequent installation of illuminated con-
trol elements in a heater S 3004 / S3004 P / S 5004 / S 5004 E
or S 5004 E NL from Truma.
Important operating notes
The quiescent current of the lighting is < 1 mA when switched
off. This current can discharge the supply battery; therefore
recharge the battery on a regular basis.
The battery needs to be completely disconnected or a cir-
cuit breaker needs to be fitted to completely switch off the
system.
Lighting retrofit kit S 3004 / S 3004 P / S 5004 / S 5004 E / S 5004 E NL
Table of contents
Symbols used ........................................................................ 8
Intended use .......................................................................... 8
Important operating notes .................................................... 8
Operating instructions
Taking into operation ............................................................. 9
Fuses ..................................................................................... 9
Technical data ..................................................................... 9
Declaration of conformity ..................................................... 9
Installation instructions
Safety instructions .............................................................. 10
Delivery scope ..................................................................... 10
Required tools ..................................................................... 10
Preparatory work ................................................................. 11
Important note .................................................................... 11
Mount the sensor PCB ........................................................ 11
Mount the knob socket ....................................................... 12
Mount the retrofit kit 1 (without fans) ................................. 12
Mount the retrofit kit 2 (one fan) ......................................... 12
Mount the retrofit kit 3 (two fans) ....................................... 13
Final tasks ........................................................................... 13

9
Operating instructions
Taking into operation

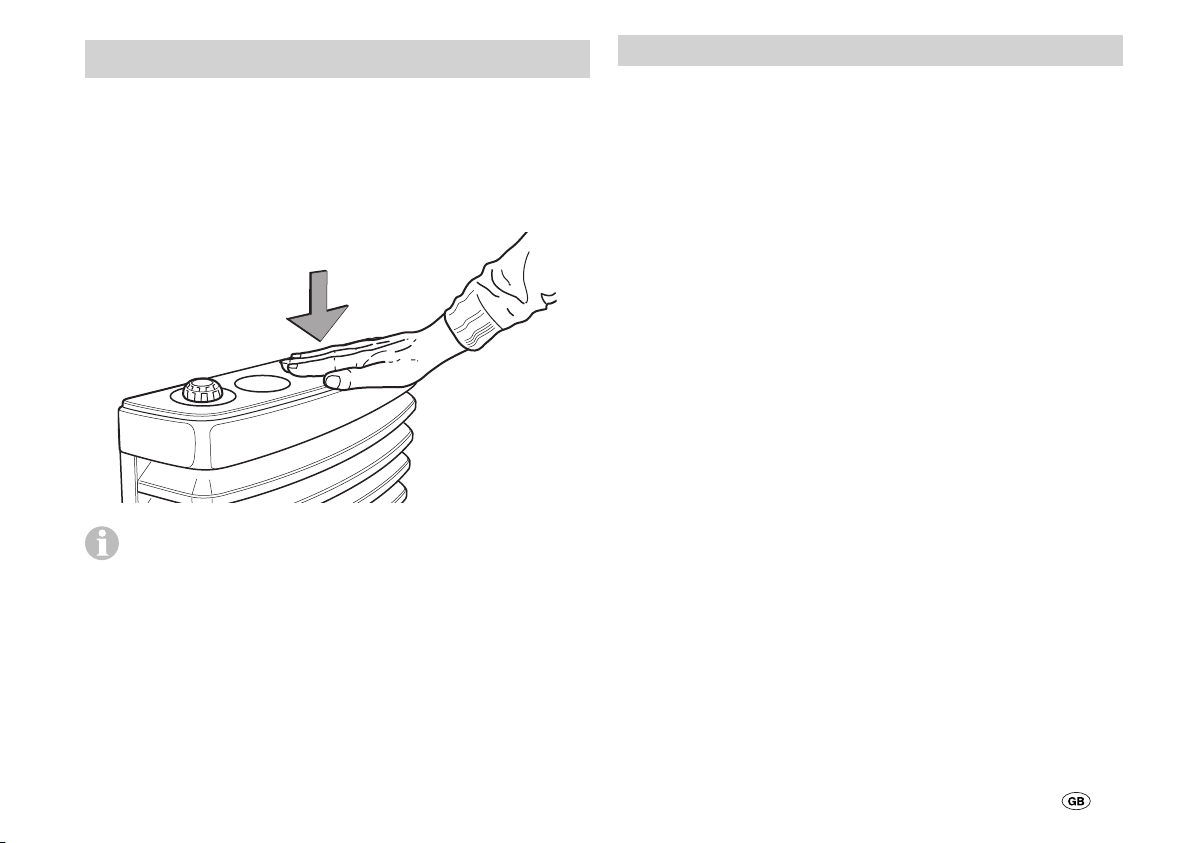

The lighting of the control elements is activated by a proximity
switch. Touch from above on the middle of the cover. This
means that the lighting is switched on for approx. 20 seconds.
Each time the 12 V voltage supply is produced, the
sensor electronics calibrate the lighting. This can take
several seconds. Do not touch the cover during calibration.
Otherwise the heater is operated as stated in the operating
instructions of the respective heater.
Fuses
Depending on the model, a fuse (2 A) is installed in the sup-
plied power cable. Only replace faulty fuses with ones of the
same type.
Technical data
Power supply SELV (Safety Extra Low Voltage)
12 V DC (alternating current ripple < 1.2 Vss)
Current consumption
< 0.2 A (operation)
Quiescent current
< 1 mA
Weight
approx. 0.15 kg (additional weight after installation)
The right to effect technical modifications is reserved!
Declaration of conformity
The device has been tested by the DVGW and is entitled to
display the CE symbol. (Declaration of conformity – see op-
erating instructions for the respective heater). The previous
CE product ident number of the heater remains valid.

10
Safety instructions
Before commencing any work, read and observe the installa-
tion instructions carefully! For more information about instal-
lation, please visit www.truma.com/lighting-kit.
Remove battery cable terminals and disconnect any external
electrical power before starting work. If you are unsure about
the electrical installation, have it checked out by a qualified
Auto Electrician.
The electrical installation must comply with the technical and
administrative provisions of the respective country in which it
is used (e.g. EN 1648-1, VDE 0100-721). National regulations
and guidelines must be observed.
An electro-static charge can destroy the electronics.
Ensure potential equalisation before touching the
electronics.
Delivery scope
0
1
2
3
4
5
3
4
5
6
8
7
0.8 x 6.3 mm
12
Pos.
Retrofit
kit 1
part no.
30470-01
Retrofit
kit 2
part no.
30470-02
Retrofit
kit 3
part no.
30470-03
Operating
and installation
instructions 11
Sensor PCB
compl. 21
Control knob
(gas) 31
Knob socket 4 1
Integrated control
panel for the fan 5– 1 2
Cable; control
panel – sensor
PCB 6– 1 2
12 V-cable with
fuse holder /
fuse (2 A) 71 – –
Screws
PZ 3 x 12 mm 82 – –
Required tools
(only required from a retrofit kit 1)
Screw driver PZ 1
Installation instructions

11
Preparatory work
– Pull out the control knob (3 – gas).
– Remove the cover (11).
All control elements (4, 5) are fixed into the cover via
lugs. The control elements can be dismantled again by
pressing these lugs and pushing them at the same time.
– If available, disconnect the cable (14) of the integrated con-
trol panel (5) for the fan. Dismantle the control panel and
dispose of correctly. If necessary repeat this process for the
second control panel.
– Dismantle the knob socket (4) and dispose of correctly.
3
5
11
10
4
13
12
14
Important note
The knob socket (4) always needs to be mounted on the con-
trol rod side (13).
Every control element / blank cover has a small and a large
lug. Therefore do not exert force onto the cover. Always en-
sure the lugs are in the correct position during assembly.
The figures on the right show installation.
Mount the sensor PCB
An electro-static charge can destroy the electronics.
Ensure potential equalisation before touching the
electronics.
– Place the cover (11) with the operating side on an even,
clean surface.
– Position the sensor PCB (2) and click into place.
11
2

12
Mount the knob socket
– Push the knob socket (4) with the cable from the operating
side through the cover (11) and click into place.
11
2
4
Mount the retrofit kit 1 (without fans)
– Connect the cable on the knob socket (4) to the sensor PCB (2).
– Close all unused openings with a blank cover (12).
– Push the cable into the clamp on the cover.
11
2
4
12 V connection
A12 V power supply is required to operate the lighting (alter-
nating current ripple < 1.2 Vss).
– Disconnect the fuse holder from the 12 V-cable (7).
– Thread the 12 V cable through the opening in the support
(10) and place over the installation box.
– Connect the fuse holder to the cable again.
– Attach the fuse holder to a suitable point in the installation
space (min. 10 cm from the installation box) using the sup-
plied screws (8).
– Connect the cable on the sensor PCB (2) to any point.
– Do not attach the cable to the heater (hot surfaces).
– Connect the cable (7) to the onboard power system.
2
710
11
4
Mount the retrofit kit 2 (one fan)
– Connect the cable on the knob socket (4) to the sensor PCB (2).
– Push the integrated control panel (5) from the operating
side through the cover (11) and click into place.
– Connect the cable (6) on the control panel (5) and the sen-
sor PCB (2).
– Close all unused openings with a blank cover (12).
– Push the cable into the clamp on the cover.
– Connect the cable (14 – fan).
Cabling
Integrated control panel is fitted on the left
6
14
5
2
11
4

13
Cabling
Integrated control panel is fitted on the right
14
2
5
6
11
4
Mount the retrofit kit 3 (two fans)
– Connect the cable on the knob socket (4) to the sensor
PCB (2).
– Push the integrated control panel (5) from the operating
side through the cover (11) and click into place.
– Connect every cable (6) on the control panel (5) and the
sensor PCB (2).
– Close all unused openings with a blank cover (12).
– Push the cable into the clamp on the cover.
– Connect the cable (14 – fan).
5
6
6
2
14 14
11
4
5
Final tasks
– Place the cover (11) on the support (10) and click in. Make
sure that the cables are laid without any bends and are not
jammed.
– Align the control rod (13) toward the middle of the knob
socket (4) during assembly.
– Place the control knob (3 – gas) on the control rod (13) so
that the marking points to the “0” position.
0
1
2
3
4
5
14
3
13
4
12
11
512
10

14
Symboles utilisés
Ce symbole indique des risques possibles.
Observer les prescriptions de prévention des charges
électrostatiques !
Informations et conseils.
Utilisation
Accessoires pour le montage ultérieur de pièces de commande
éclairées dans un chauffage S 3004 / S3004 P / S 5004 /
S 5004 E ou S 5004 E NL de Truma.
Instructions d‘emploi importantes
Le courant de repos de l‘éclairage en l‘état déconnecté est
< à 1 mA. Ce courant peut décharger la batterie d‘alimen-
tation et il est donc recommandé de recharger la batterie à
intervalles réguliers.
Il est nécessaire de déconnecter la batterie ou de monter un
interrupteur pour réaliser une mise hors tension complète de
la batterie.
Kit de rééquipement de l‘éclairage S 3004 / S 3004 P / S 5004 / S 5004 E / S 5004 E NL
Table des matières
Symboles utilisés ................................................................ 14
Utilisation ............................................................................ 14
Instructions d‘emploi importantes ...................................... 14
Mode d’emploi
Mise en service ................................................................... 15
Fusibles ............................................................................... 15
Caractéristiques techniques .......................................... 15
Déclaration de conformité .................................................. 15
Instructions de montage
Informations concernant la sécurité ................................... 16
Fournitures .......................................................................... 16
Outils nécessaires .............................................................. 17
Travaux préparatifs .............................................................. 17
Remarque importante ......................................................... 18
Montage de la platine de la sonde ...................................... 18
Montage de la douille pour bouton de réglage .................. 18
Montage du kit de rééquipement 1
(sans ventilateur) ................................................................ 18
Montage du kit de rééquipement 2
(un ventilateur) ..................................................................... 19
Montage du kit de rééquipement 3
(deux ventilateurs) ............................................................... 20
Achèvement des travaux .................................................... 20

15
Mise en service
L‘éclairage des pièces de commande est activé via un détec-
teur de proximité. Ceci a pour effet de mettre l‘éclairage du-
rant env. 20 secondes en circuit.
La sonde électronique de l‘éclairage procède à un calibrage
automatique après chaque branchement de l‘alimentation
en tension de 12 volts Le calibrage peut durer quelques se-
condes. Ne toucher pas le haut de la façade durant le calibrage.
L‘utilisation complémentaire du chauffage doit se faire confor-
mément au mode d‘emploi du chauffage respectif.
Fusibles
Un fusible (2 A) est monté dans le câble de raccordement
fourni selon la variante. Toujours remplacer un fusible défec-
tueux par un fusible de construction identique.
Caractéristiques techniques
Alimentation en courant SELV (très basse tension de
sécurité)
12 volts C.C. (ondulation de tension alternative < à 1,2 Vss)
Consommation de courant
< 0,2 A (en service)
Courant de repos
< 1 mA
Poids
env. 0,15 kg (supplément de poids après le montage)
Sous réserve de modifications techniques !
Déclaration de conformité
L‘appareil est un produit certifié par la Fédération allemande
du gaz et de l‘eau (DVGW) et autorisé à porter le label CE.
(Déclaration de conformité – voir le mode d‘emploi du chauf-
fage respectif). Le numéro CE d‘identification du chauffage
demeure valable et inchangé.
Mode d’emploi

16
Fournitures
0
1
2
3
4
5
3
4
5
6
8
7
0,8 x 6,3 mm
12
Informations concernant la sécurité
Lire soigneusement et suivre attentivement les instructions de
montage avant d’effectuer les travaux ! Pour toute information
complémentaire concernant le montage, consultez
www.truma.com/lighting-kit.
Avant de commencer les travaux, déconnecter la batterie et
toutes les autres alimentations externes. Si vous manquez
d’assurance vis-à-vis du raccordement électrique, chargez un
électricien pour véhicules qualifié de procéder au raccordement.
L‘installation électrique doit répondre aux directives techniques
et administratives du pays d‘utilisation (par ex. EN 1648-1,
VDE 0100-721). Les directives et les règlementations natio-
nales doivent être respectées.
Les charges électrostatiques risquent de détruire l‘élec-
tronique. Établissez une compensation de potentiel
avant de toucher l‘électronique.
Instructions de montage

17
Rep.
Kit de
rééquipe-
ment 1
n° d‘art.
30470-01
Kit de
rééquipe-
ment 2
n° d‘art.
30470-02
Kit de
rééquipe-
ment 3
n° d‘art.
30470-03
Mode d’emploi
et Instructions de
montage 11
Platine de la
sonde compl. 21
Poignée de
commande (gaz) 31
Douille pour bou-
ton de réglage 41
Pièce de
commande
intégrée pour le
ventilateur
5– 1 2
Câble ; pièce de
commande –
platine de la
sonde
6– 1 2
Câble de 12 volts
avec support
fusible / fusible
(2 A)
71 – –
Vis
PZ 3 x 12 mm 82 – –
Outils nécessaires
(uniquement nécessaires si kit de rééquipement 1)
Tournevis PZ 1
Travaux préparatifs
– Retirer la poignée de commande (3 – gaz).
– Retirer la façade (11).
Toutes les pièces de commande (4, 5) sont fixées à la
façade via des becs d‘encliquetage. Le démontage des
pièces de commande s‘opère en appuyant sur les côtés de
ces becs d‘encliquetage afin de les décaler simultanément.
– Déconnecter le câble (14) de la pièce de commande inté-
grée (5) pour le ventilateur, si monté. Démonter la pièce de
commande et l‘éliminer dans le respect des prescriptions
applicable sur site. Si besoin, répéter ces opérations pour
une deuxième pièce de commande.
– Démonter la douille pour bouton de réglage et l‘éliminer
dans le respect des prescriptions applicable sur site.
3
5
11
10
4
13
12
14

18
Remarque importante
Le montage de la douille pour bouton de réglage (4) doit tou-
jours se faire du côté de la barre de compression (13).
Chaque pièce de commande / capuchon obturateur est do-
té(e) d‘un petit et d‘un grand bec d‘encliquetage. Ne pas la /
le presser de force dans la façade. Veiller toujours à la position
correcte des becs d‘encliquetage lors du montage.
Les figures montrent un montage à droite.
Montage de la platine de la sonde
Les charges électrostatiques risquent de détruire l‘élec-
tronique. Établissez une compensation de potentiel
avant de toucher l‘électronique.
– Poser la façade (11) avec son côté commande sur une sur-
face plane et propre.
– Positionner la platine de la sonde (2) et l‘encliqueter.
11
2
Montage de la douille pour bouton de réglage
– Glisser la douille pour bouton de réglage (4) avec le câble
via le côté commande à travers la façade (11) et encliqueter
la douille pour bouton de réglage.
11
2
4
Montage du kit de rééquipement 1
(sans ventilateur)
– Connecter le câble de la douille pour bouton de réglage (4)
à la platine de la sonde (2).
– Fermer chaque ouverture inutilisée avec un capuchon obtu-
rateur (12).
– Glisser le câble dans le serre-câble de la façade.
11
2
4

19
Branchement 12 volts
L‘utilisation de l‘éclairage nécessite une alimentation en tension
de 12 volts (ondulation de tension alternative < à 1,2 Vss).
– Déconnecter le câble de 12 volts (7) du support fusible.
– Insérer le câble de 12 volts à travers l‘évidement prévu dans
le support (10) et le poser au-dessus de la niche.
– Reconnecter le support fusible au câble.
– Fixer le support fusible avec les vis fournies (8) en un en-
droit approprié dans la niche (distance d‘au moins 10 cm
par rapport à la niche).
– Raccorder le câble à la platine de la sonde (2) en un endroit
quelconque.
– Ne fixer pas le câble au chauffage (surfaces chaudes).
– Raccorder le câble (7) au réseau électrique de bord.
2
710
11
4
Montage du kit de rééquipement 2
(un ventilateur)
– Connecter le câble de la douille pour bouton de réglage (4)
à la platine de la sonde (2).
– Glisser la pièce de commande intégrée (5) via le côté com-
mande à travers la façade (11) et l‘encliqueter.
– Connecter le câble (6) à la pièce de commande (5) et à la
platine de la sonde (2).
– Fermer chaque ouverture inutilisée avec un capuchon obtu-
rateur (12).
– Glisser le câble dans le serre-câble de la façade.
– Connecter le câble (14 – ventilateur).
Guidage du câble
La pièce de commande intégrée est montée à gauche
6
14
5
2
11
4
Guidage du câble
La pièce de commande intégrée est montée à droite
14
2
5
6
11
4

20
Montage du kit de rééquipement 3
(deux ventilateurs)
– Connecter le câble de la douille pour bouton de réglage (4)
à la platine de la sonde (2).
– Glisser la pièce de commande intégrée (5) via le côté com-
mande à travers la façade (11) et l‘encliqueter.
– Connecter chaque câble (6) à la pièce de commande (5) et à
la platine de la sonde (2).
– Fermer chaque ouverture inutilisée avec un capuchon obtu-
rateur (12).
– Glisser les câbles dans les serre-câbles de la façade.
– Connecter les câbles (14 – ventilateur).
5
6
6
2
14 14
11
4
5
Achèvement des travaux
– Emboîtez le couvercle (11) sur le support (10) et encliquetez.
Veillez à une pose sans plis du câble et à ne pas l‘écraser.
– Aligner la barre de compression (13) sur une position cen-
trale par rapport à la douille pour bouton de réglage (4) lors
du montage.
– Emboîtez la poignée de réglage (3 – gaz) sur la tige de pres-
sion (13) de manière à ce que le repère pointe sur « 0 ».
0
1
2
3
4
5
14
3
13
4
12
11
512
10
