Therme Warmwasserbereiter
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 3
Einbauanweisung
Wasserversorgung ................................................................ 4
Platzwahl ............................................................................. 4
Therme montieren ............................................................. 4
Ablauf- und Belüftungsventile montieren ..................... 4
Wasseranschluss ............................................................... 5
Einbau des Truma Mischventils ............................................ 5
Verlegung der Wasserleitungen mit Truma Mischventil ....... 5
Verlegung der Wasserleitungen mit Mischbatterie(en) ........ 6
Bedienteil ............................................................................. 6
Elektrischer Anschluss 230 V .......................................... 6
Funktionsprüfung .............................................................. 7
Warnhinweise ..................................................................... 7

4
Einbau und Reparatur darf nur vom Fachmann durchge-
führt werden!
Die Therme ist für drucklosen Betrieb vorgesehen. Um
den beim Aufheizen entstehenden Überdruck ableiten
zu können, darf in der Kaltwasser-Zuleitung zwischen Therme
und Tauchpumpe kein Rückschlagventil eingebaut werden.
Bei Anschluss an eine zentrale Wasserversorgung (City-An-
schluss) oder bei stärkeren Pumpen muss ein Druckminderer
eingesetzt werden, der verhindert, dass höhere Drücke als
1,2 bar in der Therme auftreten können. Zusätzlich muss ein
Sicherheits-/Ablassventil (Zubehör Art.-Nr. 70141-10) in die
Kaltwasserzuleitung eingesetzt werden.
Es können nur Armaturen mit Elektroschalter verwen-
det werden!
Wasserversorgung
Beim Einbau einer Wasserversorgung in das Fahrzeug muss
darauf geachtet werden, dass zwischen den Wasserschläu-
chen und der Wärmequelle (z. B. Heizung, Warmluftrohr) ein
ausreichender Abstand eingehalten wird.
Ein Wasserschlauch darf erst in einem Abstand von 1,5 m
zur Heizung am Warmluftrohr angelegt werden. Der Truma
Schlauchclip SC (Art.-Nr.: 40712-01) kann ab diesem Ab-
stand verwendet werden. Bei Parallelverlegung, z. B. einer
Durchführungen durch eine Wand, muss ein Abstandshalter
(z. B. eine Isolierung) angebracht werden, um den Kontakt zu
vermeiden.
Einbauanweisung Platzwahl
Einbauort in der Nähe der Heizung (nicht im Einbauraum
hinter der Heizung) festlegen.
Bei zwei Zapfstellen (Bild B), Einbauort so wählen, dass die
Warmwasserleitungen möglichst kurz verlegt werden können.
Therme montieren
Therme mit den Befestigungsfüßen auf den Boden stellen und
festschrauben.
Warmluftschläuche auf beiden Seiten einstecken. Wird keine
Warmluft angeschlossen, beide Luftstutzen mit dem Ver-
schlussdeckel VD (Art.-Nr. 40353-01 – nicht im Lieferumfang
enthalten) verschließen.
Ablauf- und Belüftungsventile montieren
Die Ablass- und Belüftungsventile müssen in unmittelbarer
Nähe des Gerätes (max. Schlauchlänge 40 cm), an einer
für den Benutzer möglichst gut zugänglichen Stelle montiert
werden.
Um eine vollständige Entleerung des Wasserinhaltes zu
gewährleisten, müssen beide Wasserleitungen fallend
zu den Ventilen verlegt werden. Kein Garantieanspruch für
Frostschäden!
Zwei Löcher Ø 11 mm im Fahrzeugboden bohren und die
Ventile (1 + 2) mit jeweils 2 Schrauben befestigen.
Anschlussstutzen (3 + 4) und Ventile (1 + 2) mit Wasser-
schlauch Ø 10 mm (max. Länge 40 cm) verbinden.

5
Sollen beide oberen Warmwasser-Anschlussstutzen be-
legt werden, kann das Belüftungsventil (1) auch mittels
T-Stück (Bild C: 5) angeschlossen werden (max. Schlauch-
länge zwischen Anschlussstutzen und Belüftungsventil
40 cm).
Wasseranschluss
Die Therme kann gemäß Bild A mit einem Truma Mischventil
(Art.-Nr. 40020-00300 – nicht im Lieferumfang enthalten) in be-
stehende Anlagen mit einem Einfach-Auslaufhahn oder gemäß
Bild B in Anlagen mit Mischbatterie(en) eingebaut werden.
Alle Schlauchverbindungen müssen mit Schlauchschel-
len gesichert werden (auch Kaltwasser)!
Alle Anschlussstutzen sind für Schläuche 10 mm ausgerüstet.
Mit den Schlauchclips SC (6; Art.-Nr. 40712-01 –
nicht im Lieferumfang enthalten) ist eine frostsichere
Verlegung der Wasserschläuche auf den Warmluftrohren der
Heizung möglich.
Die Schlauchclips werden unter die Halteschellen der
Warmluftrohre geklemmt.
Sie können auch zur Befestigung der Wasserschläuche an
Wand oder Boden verwendet werden.
Einbau des Truma Mischventils
Das Truma Mischventil ist mit einem Rückflussverhinderer
zur Pumpe ausgestattet. Es sind nur Armaturen mit Elek-
troschalter möglich.
Bei Verwendung von anderen Vormischventilen muss die
entsprechende Anleitung beachtet werden!
Bei Verwendung von mehreren Einwegarmaturen muss
jeweils ein Vormischventil verwendet werden!
Bild A
In der Nähe des Wasserhahnes (15) auf einer geraden Fläche
des Waschbeckens, der Spüle oder einer davor befindlichen
senkrechten Wand – in jedem Fall höher als die Therme
selbst – ein Loch mit Ø 16 mm bohren, Mischventil mit den
beiden Muttern in der Höhe so ausrichten und befestigen,
dass die obere Mutter (7) mit dem Gewindeende etwa eben
ist. Regulierknopf (8) aufsetzen, anschrauben und bis zum
Anschlag nach links drehen.
Markierungspunkt auf dem Waschbecken so anbringen, dass
dieser mit dem Ende des roten Symbols auf dem Regulier-
knopf des Mischventils auf gleicher Höhe ist.
Verlegung der Wasserleitungen
mit Truma Mischventil
Bild A
Mischventilanschluss „von Therme“ (9) mit einem der oberen
Warmwasser-Anschlussstutzen verbinden.
Mischventilanschluss „zur Therme“ (10) mit einem der beiden
unteren Kaltwasser-Anschlussstutzen verbinden.
Mischventilanschluss „Pumpe“ (11) und Tauchpumpe (12)
verbinden.
Mischventilanschluss „Hahn“ (14) und Wasserhahn (15)
verbinden.

6
Verlegung der Wasserleitungen mit
Mischbatterie(en)
Bild B
Warmwasser-Anschlussstutzen (3) mit Warmwasser-An-
schluss der Armaturen verbinden. Kaltwasser-Anschlussstut-
zen (4) mit Kaltwasser-Anschluss der Armaturen bzw. Tauch-
pumpe (16) verbinden.
Bedienteil
Bei Verwendung von fahrzeug- bzw. herstellerspezifischen
Bedienteilen muss der elektrische Anschluss gemäß den
Truma Schnittstellenbeschreibungen erfolgen. Jede Veränderung
der dazugehörigen Truma-Teile führt zum Erlöschen der Garantie
sowie zum Ausschluss von Haftungsansprüchen. Der Einbau-
er (Hersteller) ist für eine Gebrauchsanweisung für den Benut-
zer sowie für die Bedruckung der Bedienteile verantwortlich!
Bild D
Bei der Platzwahl beachten, dass das Bedienteil (17) nicht
direkter Wärmeabstrahlung ausgesetzt sein darf. Länge des
Anschlusskabels (18) 2,50 m.
Ist eine Unterputzmontage des Bedienteils nicht mög-
lich, liefert Truma auf Wunsch einen Aufputzrahmen
(19 – Art.-Nr. 40000-52600) als Zubehör.
Loch Ø 55 mm bohren. Das Kabel nach hinten durchführen
und Bedienteil (17) mit 4 Schrauben (20) befestigen. An-
schließend Abdeckrahmen (21) aufstecken und das Kabel zur
Therme verlegen.
Zum optischen Abschluss der Abdeckrahmen liefert
Truma Seitenteile (22) als Zubehör. Bitte wenden Sie sich
an Ihren Händler.
Elektrischer Anschluss 230 V
Der elektrische Anschluss 230 V darf nur vom Fach-
mann (in Deutschland z. B. nach VDE 0100, Teil 721
oder IEC 60364-7-721) durchgeführt werden. Die hier abge-
druckten Hinweise sind keine Aufforderung an Laien, den
elektrischen Anschluss herzustellen, sondern dienen dem von
Ihnen beauftragten Fachmann als zusätzliche Information!
Die Verbindung zum Netz erfolgt mittels Kabel 3 x 1,5 mm²
(z. B. Schlauchleitung HO5VV-F) an eine Verteilerdose (nicht
im Lieferumfang enthalten). Ein Anschlusskabel mit Netzste-
cker ist nicht zulässig.
Unbedingt auf sorgfältigen Anschluss mit den richtigen Far-
ben achten!
Für Wartungs- bzw. Reparaturarbeiten muss bauseitig eine
Trennvorrichtung zur allpoligen Trennung vom Netz mit min-
destens 3,5 mm Kontaktabstand vorhanden sein.
Verteilerdose (Bild A: 23) in Gerätenähe am Fahrzeugboden
oder -wand montieren (Kabellänge 150 cm).

7

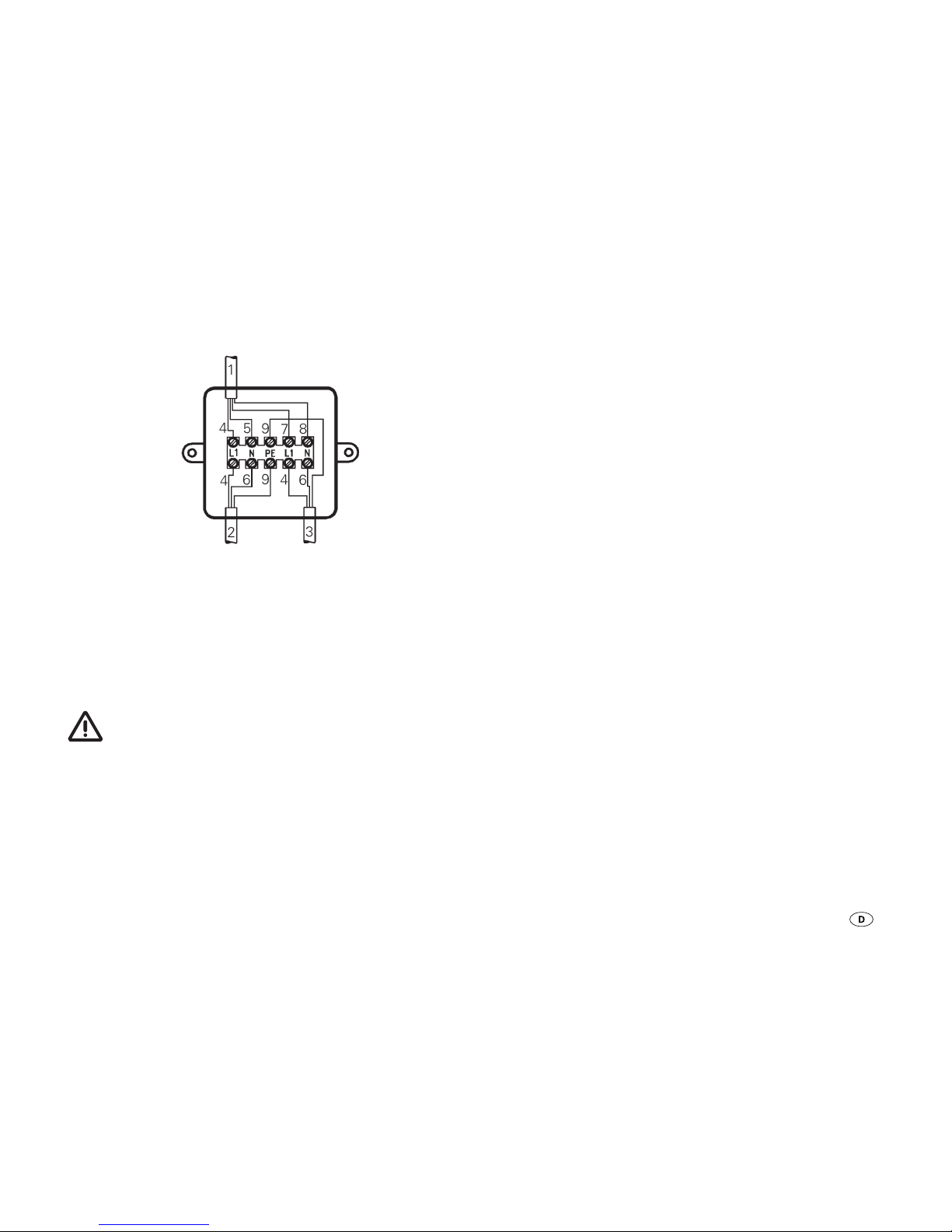

Bedienteilkabel, Zuleitung 230 V und Heizstabkabel gemäß
Anschlussplan anschließen.
1 = Bedienteil
2 = Zuleitung 3 x 1,5 mm²
3 = Heizstab
4 = braun
5 = grün
6 = blau
7 = gelb
8 = weiß
9 = gelb / grün
Alle Kabel müssen mit Schellen gesichert werden!
Funktionsprüfung
Nach dem Einbau müssen die Dichtigkeit der Wasseran-
schlüsse sowie sämtliche Funktionen gemäß der Gebrauchs-
anweisung geprüft werden.
Abschließend muss sichergestellt sein, dass beim Entleeren
der Wasserinhalt (5 Liter) vollständig abläuft.
Kein Garantieanspruch für Frostschäden!
Die Gebrauchsanweisung ist dem Fahrzeughalter
auszuhändigen.
Warnhinweise
Der dem Gerät beiliegende gelbe Aufkleber mit den Warn-
hinweisen muss durch den Einbauer bzw. Fahrzeughalter an
einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug
(z. B. an der Kleiderschranktür) angebracht werden! Fehlende
Aufkleber können bei Truma angefordert werden.

8
Symbols used
Symbol indicates a possible hazard.
Comment including information and tips.
Therme storage water heater
Table of contents
Symbols used ........................................................................ 8
Installation instructions
Water supply ......................................................................... 9
Choice of location .............................................................. 9
Installation of the Therme ................................................ 9
Fitting the draining and venting valve ........................... 9
Water connection ............................................................ 10
Installation of the Truma mixing valve ................................ 10
Routing water pipes with the Truma mixing valve ............. 10
Routing water pipes with pre-selecting mixing tap(s) ........ 11
Control panel .................................................................... 11
Electrical connection 230 V ........................................... 11
Function check ................................................................. 12
Warning information ....................................................... 12

9
Installation and repair are only to be carried out by an
expert!
The Therme is designed for pressure-free operation. In
order to enable the pressure, which builds up during the
heating up procedure, to escape, there is to be no non-return
valve installed in the cold water supply between Therme and
submergible pump.
When connecting to a central water supply (city mains) or
when using stronger pumps, a pressure reduction valve must
always be installed to prevent that pressures above 1.2 bar
develop in the Therme. In addition, a safety/drain valve
(accessory, part no. 70141-10) must be installed into the cold
water supply line.
Only tap fittings with electrical switch are to be used!
Water supply
When installing a water supply into the vehicle, please ensure
that there is an adequate distance between the water hoses
and the heat source (e.g. heater, warm air duct).
A water hose may only be fitted at a clearance of 1.5 m to the
heater on the warm air duct. The Truma hose clip SC (part no.
40712-01) can be used if this distance is observed. In the case
of parallel installations, e.g. openings through a wall, a spacer
element should also be attached (e.g. insulation) to prevent
contact.
Choice of location
Select an installation location near the heater (not in the
installation space behind the heater).
If there are two bleeding points (fig. B), please select an in-
stallation location where the hot water pipes can be as short
as possible.
Installation of the Therme
Place the Therme on the floor on its mounting supports and
bolt down into place.
Insert hot air hoses at both sides. If no hot air supply is to
be connected, seal both air connection fittings using the VD
sealing cap (part no. 40353-01 – not included in scope of
delivery).
Fitting the draining and venting valve
Draining and venting valves must be fitted in the immediate
proximity of the device (max. hose length 40 cm), at a point
which is the most readily accessible for the user.
To guarantee total emptying of the water content, both
water lines must be laid so as to slope down to the
valves. There shall be no claims under guarantee for
damage caused by frost!
Drill two holes, diameter 11 mm, in the floor of the vehicle
and secure the valves (1 + 2) with 2 screws each.
Connect the connection nozzles (3 + 4) and the valves
(1 + 2) to the water hose, dia. 10 mm (max. length 40 cm).
Installation instructions

10
If it is intended that both hot water connection nozzles
should be fitted, the venting valve (1) can also be con-
nected by means of a T-piece (fig. C: 5 – max. hose length
between connection nozzles and bleeding valve 40 cm).
Water connection
The Therme can be installed in already existing systems with a
single tap, as shown in fig. A, with a Truma mixing valve (part
no. 40020-00300 – not part of the scope of delivery) or as
shown in fig. B, with pre-selecting mixing tap(s).
All hose connections must be secured with hose clips
(also cold water)!
All connection fittings are designed for 10 mm hoses.
Using the hose clips SC (6; part no. 40712-01 – not
included in scope of delivery) it is possible to route the
water hoses on the hot air pipes, providing protection against
frost.
Clamp the hose clips under the clips of the hot air pipes.
They can also be used for fastening the water hoses to the
wall or floor.
Installation of the Truma mixing valve
The Truma mixing valve is equipped with a backflow preventer
towards the pump. Only possible with fittings with electrical
switch.
When using other pre-mixing valves, always observe the
respective instructions!
When using several single-tap fittings, a pre-mixing
valve must be installed for each one respectively!
Fig. A
Drill a hole with dia. 16 mm in the vicinity of the tap (15), on a
flat surface of the wash basin, sink or vertical wall in front of it
always higher than the actual Therme, vertically align mixing
valve using the two nuts and fasten in such a way that the
upper nut (7) is approximately level with the end of the thread.
Mount control knob (8), screw on and turn to the left, up to
the stop.
Apply marking on the wash basin in such a way that this is
level with the end of the red symbol on the control knob of
the mixing valve.
Routing water pipes with the Truma mixing
valve
Fig. A
Connect the mixing valve connection “from Therme” (9) to
one of the upper hot water connection nozzles.
Connect the mixing valve connection “to Therme” (10) to one
of the two lower cold water connection nozzles.
Connect mixing valve connection “pump” (11) and submergi-
ble pump (12).
Connect mixing valve connection “tap” (14) and water tap
(15).

11
Routing water pipes with pre-selecting
mixing tap(s)
Fig. B
Connect right-angled hot water connector (3) to equipment hot
water connector. Connect cold water connection fitting (4) to
cold water connector on equipment or submergible pump (16).
Control panel
When using control panels which are specific to the
vehicle or the manufacturer, the electrical connection
must be established in accordance with the Truma interface
descriptions. Any modification made to the Truma compo-
nents pertaining to this will lead to the invalidation of the
guarantee, as well as to the exclusion of any claims for liabil-
ity. The installer (manufacturer) is responsible for providing
instructions for use for the user as well as for identification
printing on the control panels.
Fig. D
When selecting the location, observe the fact that the control
panel (17) is not to be exposed to direct heat radiation. The
length of the connecting cable (18) is 2.5 m.
If it is not possible to instal the control panels flush with
the surface, Truma can provide a surface-mounting
frame (19) on request, as a accessory (part no. 40000-52600).
Drill a hole with 55 mm diameter. Feed the cable through to
the back and secure the control panel (17) with four screws
(20). Then fit the cover frame (21) on and lay the cable to the
Theme unit.
Truma supplies side parts (22) as accessories to improve
the appearance of the cover frames. Please contact your
dealer.
Electrical connection 230 V
The 230 V electrical connection must always be made
by an expert (in accordance with VDE 0100, part 721 or
IEC 60364-7-721, for example, in Germany). The information
given here is not intended as instructions for you to carry out.
It is for assisting the expert assigned to carry out the job, act-
ing as auxiliary information when connecting the appliance!
Connection to the mains is effected by means of the cable,
3 x 1.5 mm2(e.g. hose line HO5VV-F) to a distribution socket
(not included in the scope of supply). A connection cable with
a mains plug os not permissible.
Always pay attention to use the correct colour code!
For maintenance or repair work there must be a disconnect-
ing device on the vehicle for all-pole disconnection from the
mains with a minimum contact gap of 3.5 mm.
Install splitting box (fig. A: 23) in the vicinity of the appliance,
on the vehicle floor or on the wall (length of cable 150 cm).

12
Connect the control panel cable, 230 V lead, and heating
element cable as shown in the circuit diagram.
1 = Control panel
2 = Supply line 3 x 1.5 mm²
3 = Heater element
4 = brown
5 = green
6 = blue
7 = yellow
8 = white
9 = yellow / green
All cables must be secured with cable clips!
Function check
The water connections must be checked for leaks and all
functions must be tested as described in the operating in-
structions after installation.
Then it must be ensured that all of the water (5 litres) drains
when the system is emptied.
There shall be no claims under guarantee for damage
caused by frost!
The operating instructions must be handed to the owner of
the vehicle.
Warning information
The yellow sticker with the warning information, which is
enclosed with the appliance, must be affixed by the installer
or vehicle owner to a place in the vehicle where it is clearly
visible to all users (e.g. on the wardrobe door)! Ask Truma to
send you a sticker, if necessary

13
Symboles utilisés
Ce symbole indique des risques possibles.
Informations et conseils.
Therme chauffe-eau
Table des matières
Symboles utilisés ................................................................ 13
Instructions de montage
Alimentation en eau ............................................................ 14
Choix de l’emplacement ................................................. 14
Monter le Therme ............................................................ 14
Monter les vannes de vidange et d’aération ............... 14
Raccordement d'eau ........................................................ 15
Montage du robinet mitigeur Truma ................................... 15
Installation des conduites d'eau avec un mitigeur Truma .. 15
Installation des conduites d'eau avec un ou des robinet(s)
mitigeur(s) ........................................................................... 16
Pièce de commande ........................................................ 16
Branchement électrique 230 V ...................................... 16
Contrôle du fonctionnement .......................................... 17
Remarques d'avertissement .......................................... 17

14
Le montage et les réparations du chauffe-eau ne
doivent être effectués que par un spécialiste !
Le Therme est destiné à fonctionner sans pression. Pour
compenser la pression s'établissant lors de l'échauf-
fement, il ne doit pas y avoir de clapet antiretour dans la
conduite d'alimentation en eau froide entre le Therme et la
pompe immergée.
Si on procède au raccorde-ment à un système d'alimentation
en eau centralisé (eau de ville) ou en présence de pompes
puissantes, il faut intercaler un réducteur de pression ; ce
dernier évite que la pression dans le Therme dépasse 1,2 bar.
En plus, il faut intercaler une soupape de sûreté/de vidange
(accessoire nº d’art. 70141-10) dans la conduite d'amenée
d'eau froide.
Seuls sont utilisables des robinets avec interrupteur
électrique !
Alimentation en eau
Veillez, lors du montage d‘une alimentation en eau au sein du
véhicule, à laisser suffisamment d‘espace entre les tuyaux à
eau et la source de chaleur (p. ex. le chauffage, le tuyau d‘air
chaud).
La pose d‘un tuyau à eau est uniquement permise à une dis-
tance de 1,5 mètre du tuyau d‘air chaud du chauffage. Vous
pouvez utiliser le clip tuyau SC de Truma (n° d‘art. 40712-01) à
partir de cette distance. Il est impératif, lors d‘une pose paral-
léle, p. ex. de la traversée d‘une paroi, d‘éviter tout contact et
de prévoir un écarteur (p. ex. une isolation).
Choix de l’emplacement
Choisir un lieu de montage proche du chauffage (ne pas
choisir l'espace de montage derrière le chauffage).
Si deux prises d'eau sont possibles (fig. B), choisir un lieu de
montage pour lequel les conduites d'eau chaude soient les
plus courtes possibles.
Monter le Therme
Placer le Therme sur le sol avec les pieds de fixation et le
boulonner.
Enficher les gaines d'air chaud des deux côtés. Si on ne rac-
corde pas l'air chaud, obturer les deux tubulures d'air avec
le couvercle VD (n° d’art. 40353-01, non compris dans la
livraison).
Monter les vannes de vidange et
d’aération
Les vannes de vidange et d’aération doivent être montées à
proximité immédiate de l’appareil (longueur maxi. de tube
flexible 40 cm), à un endroit à tout moment accessible pour
l’utilisateur.
Pour assurer une vidange intégrale de la quantité d’eau,
il faut poser les deux conduites d’eau inclinées vers les
vannes. Nous déclinons toute garantie pour dommages
par gel !
Percer deux trous Ø 11 mm dans le bas de caisse du véhicule
et fixer les vannes (1 + 2) avec 2 vis pour chacune d’elles.
Instructions de montage

15
Relier le raccord (3 + 4) et les vannes (1 + 2) avec le tube
flexible à eau Ø 10 mm (longueur maxi. 40 cm).
Si les deux raccords d’eau chaude supérieurs doivent
être affectés, il sera également possible de raccorder la
vanne d’aération (1) à l’aide de la pièce en T (fig. C : 5 – lon-
gueur maxi. de tube flexible entre le raccord et la vanne
d’aération 40 cm).
Raccordement d'eau
Avec un mitigeur Truma (n° d’art. 40020-00300, non compris
dans la livraison), le Therme peut être monté comme décrit
à la fig. A dans des installations existantes comportant un
robinet simple ou, comme décrit à la fig. B, dans des installa-
tions avec mitigeur(s).
Tous les raccords de flexibles (y compris ceux d'eau
froide !) doivent être fixés par des colliers.
Toutes les tubulures sont équipées pour recevoir des flexibles
de 10 mm.
Avec les clips de flexible SC (6 – n° d’art. 40712-01, non
compris dans la livraison), il est possible de fixer les
flexibles d'eau aux gaines de distribution d'air chaud, ce qui
les protège du gel.
Les clips de flexible sont attachés sous les colliers de fixation
des gaines de distribution d'air chaud.
On peut aussi s'en servir pour fixer les flexibles aux cloisons
ou sur le sol.
Montage du robinet mitigeur Truma
Le robinet mitigeur Truma est doté d'un antiretour vers la
pompe. Seuls sont utilisables des robinets avec interrupteur
électrique.
Si on utilise d'autres robinets pré-mitigeurs, il faut respecter
les instructions corres-pondantes !
En présence de plusieurs robinets simples, il faut
prévoir un robinet pré-mitigeur pour chacun.
Fig. A
percer au voisinage du robinet (15), sur une sur-face plane
du lavabo, de l'évier ou de la cloison, mais de toute façon à
un niveau plus élevé que le Therme lui-même, un trou de
Ø 16 mm, ajuster le robinet mitigeur en hauteur et le fixer
avec les deux écrous de telle sorte que l'écrou supérieur (7)
soit à peu près au niveau de l'extrémité du filetage. Présenter
le bouton de réglage (8), le visser et le tourner en butée à
gauche.
Apposer le point de repère sur le lavabo de telle sorte qu'il soit
à la hauteur de l'ex-trémité du symbole rouge sur le bouton de
réglage du mitigeur.
Installation des conduites d'eau avec un
mitigeur Truma
Fig. A
relier le raccord de robinetterie mélangeuse « depuis Therme »
(9) à l’un des raccords d’eau chaude supérieurs.
Relier le raccord de robinetterie mélangeuse « vers Therme »
(10) à l’un des deux raccords d’eau froide inférieurs.

16
Relier ensemble le raccord « pompe » (11) du mitigeur et la
pompe immergée (12).
Relier ensemble le raccord « robinet » (14) du mitigeur et le
robinet (15).
Installation des conduites d'eau avec un ou
des robinet(s) mitigeur(s)
Fig. B
relier le raccord coudé d'eau chaude (3) avec le raccord d'eau
chaude du robinet. Relier la tubulure d'eau froide (4) avec le rac-
cord d'eau froide du robinet, resp. de la pompe immergée (16).
Pièce de commande
Si vous utilisez des pièces de commande spécifiques à
un véhicule ou à un fabricant, la connexion électrique
doit être conforme aux descriptions des interfaces Truma.
Toute modification des pièces Truma appartenant aux élé-
ments de commande entraîne obligatoirement l‘annulation de
la garantie et la déchéance du droit aux prestations. L‘installa-
teur (fabricant) est responsable de l‘instruction faite à l‘utilisa-
teur ainsi que de l‘impression des pièces de commande !
Fig. D
lors du choix de l’emplacement, observer que la pièce de
commande (17) ne doit pas être exposée directement à la
chaleur rayonnée. La longueur du câble de branchement (18)
est de 2,50 m.
Si un montage sous crépi des pièces de commande
n’est pas possible, Truma peut livrer, sur demande, un
cadre de crépissage (19 – n° d’art. 40000-52600) que vous
trouverez sous les accessoires.
Percer un trou de Ø 55 mm. Faire passer le câble vers l’arrière
et fixer la pièce de commande (17) à l’aide de 4 vis (20). En-
castrer ensuite le cadre de recouvrement (21) et poser le câble
vers le chauffe-eau.
Pour la finition des cadres de protection, Truma fournit
des pièces latérales(22) en tant qu'accessoires. Veuillez
vous adresser à votre concessionnaire.
Branchement électrique 230 V
Seul un spécialiste est autorisé à réaliser la connexion
électrique 230 V (en Allemagne par exemple selon la
norme VDE 0100, partie 721 ou IEC 60364-7-721). Les ins-
tructions reproduites ci-après sont des informations supplé-
mentaires destinées au spécialiste chargé du branchement
et non une invitation à l'adresse des électriciens amateurs de
réaliser le branchement euxmêmes !
La liaison au réseau s’effectue à l’aide d’un câble 3 x 1,5 mm²
(p. ex. conduite souple HO5VV-F) au niveau d’une boîte de
distribution (non comprise dans la livraison). Un câble de
raccordement avec fiche secteur n’est pas autorisé.
Veiller impérativement à un branchement soigné en
respectant les couleurs !
Pour les travaux de maintenance et de réparation, il faut
prévoir côté réseau un dispositif sectionneur omnipolaire
avec un écartement des contacts d'au moins 3,5 mm.
Monter la boîte de jonction (fig. A : 23) sur le sol ou la
cloison du véhicule au voisinage de l'appareil (longueur du
câble 150 cm).

17
Connectez le câble de la pièce de commande, l’alimentation
230 V et le câble de chauffage conformément au plan de
raccordement.
1 = Pièce de commande
2 = Câble d'amenée 3 x 1,5 mm²
3 = Thermoplongeur
4 = marron
5 = vert
6 = bleu
7 = jaune
8 = blanc
9 = jaune / vert
Tous les câbles doivent être fixés avec des colliers de
serrage !
Contrôle du fonctionnement
Après le montage, vérifier l’étanchéité des raccords d’eau
ainsi que toutes les fonctions conformément aux instructions
d’utilisation.
S’assurer enfin que toute la contenance en eau (5 litres)
s’écoule entièrement lors de l’opération de purge.
Nous déclinons toute garantie pour dommages par gel !
La notice d‘utilisation doit être remise au propriétaire du
véhicule.
Remarques d'avertissement
L'autocollant jaune joint à l'appareil et portant les remarques
d'avertissement doit être apposé dans le véhicule par l'instal-
lateur ou par le détenteur en un endroit bien visible de chaque
utilisateur (par ex. sur la porte de la penderie). Si nécessaire,
réclamer l'autocollant auprès de Truma.

18
Simboli utilizzati
Il simbolo richiama l‘attenzione su possibili pericoli.
Indicazione con informazioni e raccomandazioni.
Therme Scaldacqua
Indice
Simboli utilizzati .................................................................. 18
Istruzioni di montaggio
Approvigionamento idrico .................................................. 19
Scelta del luogo d’installazione ..................................... 19
Montaggio dello scaldacqua Therme ........................... 19
Montaggio valvole di scarico e di ventilazione ........... 19
Allacciamento idrico ....................................................... 20
Montaggio della valvola di miscelazione Truma ................. 20
Montaggio dei tubi dell’acqua con valvola di miscelazione
Truma .................................................................................. 20
Montaggio dei tubi dell’acqua con batteria/e di
miscelazione ........................................................................ 21
Unità di comando ............................................................. 21
Collegamento elettrico 230 V ........................................ 21
Contollo del funzionamento ........................................... 22
Avvertenza importante ................................................... 22

19
L’installazione e le riparazioni possono essere effettuate
esclusivamente da personale specializzato!
Lo scaldacqua Therme è stato studiato per l’impiego
senza pressione. Per consentire l’eliminazione della
sovrapressione che si forma durante il riscaldamento, nella
tubazione dell’acqua fredda non può essere installata alcuna
valvola antiritorno tra lo scaldacqua e la pompa sommersa.
Nel caso di allacciamento ad un’alimentazione idrica centrale
(rete urbana) o con pompe con portata elevata, è necessario
installare un riduttore di pressione per impedire che nel boiler
Truma possano formarsi pressioni superiori a 1,2 bar. Inoltre
è necessario montare una valvola di sicurezza/scarico (acces-
sorio, n° art. 70141-10) nel tubo di alimentazione dell’acqua
fredda.
È possibile utilizzare solo rubinetteria con interruttore
elettrico!
Approvigionamento idrico
Durante il montaggio dell‘approvvigionamento idrico nel vei-
colo è necessario prestare attenzione che tra i tubi flessibili
dell‘acqua e la fonte di calore (ad es. stufa, tubo per aria cal-
da) venga rispettata una distanza sufficiente.
Il tubo flessibile dell‘acqua deve essere posato ad una distan-
za di 1,5 m dalla stufa sul tubo per aria calda. La clip per tubi
flessibili di Truma SC (n° art. 40712-01) può essere utilizzato
soltanto a partire da questa distanza. Nel caso di pose paral-
lele, ad es. passaggi nei muri, sarebbe opportuno applicare
anche un distanziale (ad es. un isolamento), per evitare il
contatto.
Scelta del luogo d’installazione
Scegliere un luogo d’installazione possibilmente vicino al
riscaldamento (evitare l’installazione dietro al riscaldamento).
In caso di due punti d’erogazione (figura B), scegliere un
luogo d’installazione che consenta di ridurre al minimo la lun-
ghezza dei tubi per l’acqua calda.
Montaggio dello scaldacqua Therme
Appoggiare lo scaldacqua Therme a terra, sui piedini di fissag-
gio e serrare le viti.
Inserire i tubi per l’aria calda su entrambi i lati. Se non si col-
lega l’impianto all’aria calda, chiudere i due bocchettoni per
l’aria con l’apposito coperchio VD (n° art. 40353-01 – non
incluso in dotazione).
Montaggio valvole di scarico e di
ventilazione
Le valvole di scarico e di ventilazione devono essere installate
nelle immediate vicinanze dell'impianto (lunghezza max. del
tubo flessibile 40 cm) in un punto che sia di facile accesso
per l'utilizzatore.
Per garantire uno scarico completo dell'acqua contenu-
ta, entrambe le tubazioni dell'acqua devono essere di-
sposte in posizione discendente verso le valvole. La garanzia
non copre i guasti causati dal gelo!
Praticare due fori del Ø di 11 mm sul pianale e fissare le valvo-
le (1 + 2) con 2 viti ciascuna.
Istruzioni di montaggio

20
Collegare i raccordi (3 + 4) e le valvole (1 + 2) al tubo dell'acqua
di Ø 10 mm (lunghezza max. 40 cm).
Nel caso in cui siano impiegati entrambi i raccordi supe-
riori dell'acqua calda, la valvola di ventilazione (1) può es-
sere collegata anche mediante un raccordo a T (figura C: 5 –
lunghezza del tubo flessibile tra i raccordi e la valvola di
ventilazione max. 40 cm).
Allacciamento idrico
Lo scaldacqua Therme può essere installato come nella figu-
ra A con una valvola di miscelazione Truma (n° art. 40020-
00300 – non inclusa in dotazione) in un impianto esistente con
rubinetto singolo oppure come nella figura B in impianti con
batteria/e di miscelazione.
Tutte le connessioni tra i tubi devono essere assicurate
con fascette (anche per l’acqua fredda)!
Tutti i bocchettoni di raccordo sono predisposti per tubi da
10 mm.
Con le clip per tubo SC (6; n° art. 40712-01 – non incluse
in dotazione) è possibile installare i tubi dell’acqua in
una posizione al sicuro dal gelo, sopra i tubi dell’aria calda del
riscaldamento.
Le clip vengono fissate sotto alle fascette di tenuta dei tubi
dell’aria calda.
Le clip possono essere utilizzate anche per fissare i tubi
dell’acqua alle pareti o sul pavimento.
Montaggio della valvola di miscelazione Truma
La valvola di miscelazione Truma è dotata di dispositivo antiri-
torno verso la pompa. È consentito solo l’utilizzo di rubinette-
ria con interruttore elettrico.
Se si utilizzano altre valvole di miscelazione osservare le relati-
ve istruzioni!
Se si utilizzano più rubinetti ad una via è necessario
installare una valvola di premiscelazione per ognuno di
essi!
Figura A
Nelle vicinanze del rubinetto dell’acqua (15), su una superficie
piana del lavandino, dell’acquaio o su una parete verticale pri-
ma del rubinetto stesso (in ogni caso in posizione più elevata
rispetto allo scaldacqua) praticare un foro con Ø 16 mm, posi-
zionare e fissare la valvola di miscelazione con i due dadi
ad un’altezza tale che il dado superiore (7) con l’estremità fi-
lettata sia quasi piatto. Inserire la manopola di regolazione (8),
avvitarla e ruotarla a sinistra fino all’arresto.
Applicare il punto di marcatura sul lavabo in modo tale che sia
alla stessa altezza dell’estremità del simbolo rosso posto sulla
manopola di regolazione della valvola di miscelazione.
Montaggio dei tubi dell’acqua con valvola di
miscelazione Truma
Figura A
Collegare il raccordo della valvola di miscelazione «della
Therme» (9) con uno dei raccordi superiori dell'acqua calda.
Collegare il raccordo della valvola di miscelazione «alla
Therme» (10) con uno dei due raccordi inferiori dell'acqua
fredda.
