Trust START-LINE AGDR-200 User manual

www.trustsmarthome.com

1

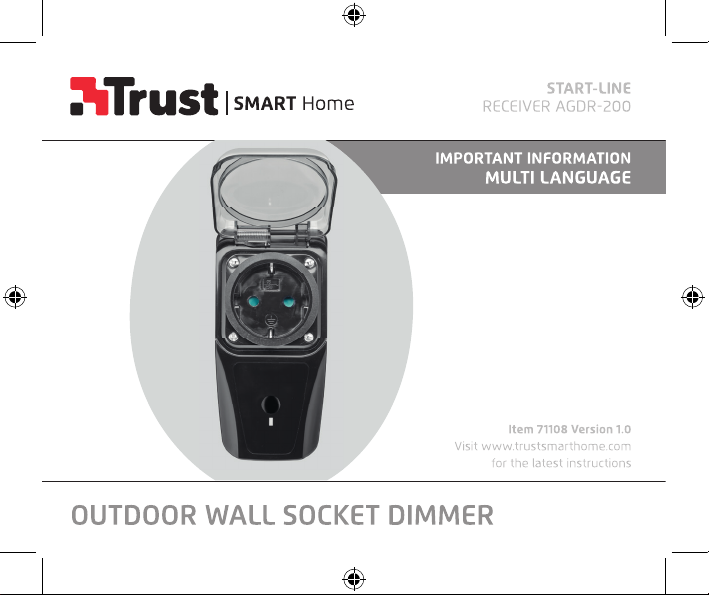

AGDR-200 OUTDOOR WALL SOCKET DIMMER
EN
Read these simple guidelines. Not following them may be dangerous and faulty installation will
invalidate any warranty that may apply to this product.
FUNCTIONALITY
Outdoor wall socket receiver for dimming lights. COMPATIBILITY The receiver works with all Trust SmartHome
transmitters.
WIRELESS RADIO SIGNAL
• The 433.92 MHz radio signal passes through walls, windows and doors.
• Indoor range: up to 30 m. Outdoor range: up to 70 m. (optimal conditions)
• The range is strongly dependent on local conditions, such as the presence of metals. For example, the
thin metal coating in Low-emissivity (Low-E) glass has a negative impact on the range of radio signals.
• There may be restrictions on the use of this device outside the EU. If applicable, check whether this
device complies with local directives.
TECHNICAL SPECIFICATIONS RECEIVER
Power input 220-240 VAC 50 Hz
RF frequency 433,92 MHz
RF range Up to 30m indoor, 70m outdoor (optimal conditions)
Memory addresses 6
If you connect multiple lamps/spots, always use lamps of the same brand and type!
Incandescent lamps and 230V (eco) halogen Min 20 Watt Max. 200 Watt
12V halogen with dimmable electronic transformer Min 20 Watt Max. 200 Watt
12V halogen with with iron-core transformer Min 40 Watt Max. 200 Watt
Dimmable ESL Min 3 Watt Max. 24 Watt
Dimmable LED Min 3 Watt Max. 24 Watt
Non-dimmable ESL and non-dimmable LED Not suitable
Switchstart fluorescent tubes and compact fluorescent lamps Not suitable

2
AGDR-200 OUTDOOR WALL SOCKET DIMMER
EN
LEGAL INFORMATION
CE: Trust declares this device complies with the Directives as listed in Section 2 of this document.
WEEE: Dispose of the device at a recycling centre. More information: www.trustsmarthome.com
Warranty information: www.trustsmarthome.com/warranty
MAXIMUM LOAD
Never connect lights or equipment that exceed
the maximum load of the receiver, as it can
result in defects, a short circuit or fire.
SHOCK HAZARD
Exercise caution when installing a receiver.
Voltage may be present, even when a receiver
is switched o.
LIFE-SUPPORT
Never use Trust SmartHome products for
life-support systems or other applications in
which equipment malfunctions can have life-
threatening consequences.
INTERFERENCE
All wireless devices may be subject to
interference, which could aect performance.
The minimum distance between 2 receivers
should be at least 50 cm.
REPAIRING
Do not attempt to repair this product. There are
no user-serviceable parts inside.
WATER-RESISTANCE
This product is IP44 waterproof. Make sure not
to damage the rubber ring on the inside. When
used outdoors, this receiver must always be
placed in a waterproof outdoor socket.
CLEANING
Use a dry cloth to clean this product. Do not use
harsh chemicals, cleaning solvents, or strong
detergents.
HANDLING
Do not drop, knock, or shake the device. Rough
handling can break internal circuit boards and
fine mechanics.
ENVIRONMENT
Do not expose the product to excessive heat
or cold, as it can damage or shorten the life of
electronic circuit boards.

3
AGDR-200 OUTDOOR WALL SOCKET DIMMER
DE
Lesen Sie sich die folgenden einfachen Anweisungen genau durch. Nichtbeachtung kann gefährlich
sein und falsche Installation führt zum Verfall der Garantie, die ggf. für dieses Produkt gültig ist.
FUNKTIONALITÄT
Steckdosen-Empfänger für den Außenbereich für
dimmbare Lampen.
KOMPATIBILITÄT
Der Empfänger ist mit allen Sendern von
Trust SmartHome kompatibel.
FUNKSIGNAL
• Das 433,92 MHz Funksignal dringt durch Wände, Fenster und Türen.
• Reichweite im Innenbereich: bis zu 30 m. Im Freien: bis zu 70 m (bei optimalen Bedingungen)
• Die Reichweite ist stark abhängig von den örtlichen Gegebenheiten, wie dem Vorhandensein von
Metallen. Zum Beispiel hat die dünne Metallbeschichtung bei niedrigemissivem Glas einen negativen
Einfluss auf den Funksignalbereich.
• Außerhalb der EU können jedoch Einschränkungen für den Einsatz dieses Produkts gelten.
Überprüfen Sie ggf., ob das Gerät den örtlichen Bestimmungen entspricht.
TECHNISCHE DATEN DES EMPFÄNGERS
Netzanschluss 220-240V AC 50 Hz
RF-Frequenz 433,92 MHz
RF-Reichweite Bis zu 30m im Innenbereich/ bis zu 70m im Freien (bei optimalen Bedingungen)
Speicherplätze 6
Wenn Sie mehrere Lampen/Strahler anschließen, sollten Sie immer Lampen derselben Marke und vom
gleichen Typ verwenden!
Glühlampen und 230V (Öko-)Halogen Min. 20 Watt Max. 200 Watt
12V Halogenlampen mit dimmbarem elektronischem Transformator Min. 20 Watt Max. 200 Watt
12V Halogenlampen mit Eisenkerntransformator Min. 40 Watt Max. 200 Watt
Dimmbare ESL Min. 3 Watt Max. 24 Watt
Dimmbare LED Min. 3 Watt Max. 24 Watt
Nicht dimmbare ESL und nicht dimmbare LED Nicht geeignet
Leuchtstoröhren mit Vorschaltgerät und Kompakt-Leuchtstoampen Nicht geeignet

4
AGDR-200 OUTDOOR WALL SOCKET DIMMER
DE
RECHTLICHER HINWEIS
CE: Trust erklärt, dass dieses Gerät den in Abschnitt 2 dieses Dokuments
aufgeführten Richtlinien entspricht.
WEEE: Geben Sie das Gerät bei einer Recyclingstelle ab. Mehr information: www.trustsmarthome.com
Informationen zur Garantie: www.trustsmarthome.com/warranty
MAXIMALE LEISTUNG
Schließen Sie keine Lampen oder Geräte an,
die die maximale Leistung des Empfängers
überschreiten, da dies zu Defekten, Kurzschluss
oder Brand führen kann.
STROMSCHLAGGEFAHR
Vorsicht bei der Installation eines Empfängers.
Es kann Spannung vorhanden sein, auch wenn
der Empfänger ausgeschaltet ist.
LEBENSERHALTENDE SYSTEME
Vertrauen Sie im Notfall oder bei
Anwendungen, bei denen eine Fehlfunktion zu
lebensbedrohlichen Situationen führen kann,
niemals auf Trust SmartHome-Produkte.
INTERFERENZEN
Alle Funkgeräte können gestört werden,
wodurch die Leistung beeinträchtigt wird.
Der Mindestabstand zwischen 2 Empfängern
beträgt 50cm.
REPARATUREN
Versuchen Sie nicht, das Produkt selbst zu
reparieren. Das Gerät enthält keine Teile, die
vom Benutzer repariert werden können.
WASSERFESTIGKEIT
Dieses Produkt ist IP44 wasserfest. Den inneren
Gummiring nicht beschädigen. Wenn Sie den
Empfänger im Freien verwenden, schließen Sie
ihn immer an eine wasserfeste Steckdose für
den Außenbereich an.
REINIGUNG
Verwenden Sie ein trockenes Tuch zum Reinigen
des Produktes. Keine aggressiven Chemikalien,
Lösungsmittel oder starke
Reinigungsmittel verwenden.
HANDHABUNG
Das Gerät nicht fallen lassen, keiner
Schlagbelastung aussetzen und nicht schütteln.
Grober Umgang mit dem Gerät kann die inneren
Platinen und die Feinmechanik beschädigen.
UMGEBUNG
Setzen Sie das Gerät keiner Hitze oder Kälte aus,
weil dadurch Beschädigungen auftreten und die
Lebensdauer der Platinen verkürzt
werden können.

5
AGDR-200 OUTDOOR WALL SOCKET DIMMER
FR
Veuillez lire ces directives simples. Le non-respect des présentes directives risque d’engendrer une situation
de danger et toute installation erronée a pour eet d’annuler toute garantie susceptible de s’appliquer à
ce produit.
FONCTIONNALITÉ
Récepteur de prise murale extérieure pour
la variation de l’éclairage
COMPATIBILITÉ
Le récepteur fonctionne avec tous les émetteurs
Trust SmartHome.
SIGNAL RADIO SANS FIL
• Le signal radio 433,92MHz passe à travers les murs, les fenêtres et les portes.
• Portée intérieure: jusqu'à 30m. Portée extérieure: jusqu'à 70m (conditions optimales).
• La portée dépend dans une large mesure des conditions locales, telles que la présence de métaux.
Par exemple, le revêtement métallique fin du verre à faible émission (Low-E) a un impact négatif sur
la portée des signaux radio.
• Il est possible que des restrictions s’appliquent à l’utilisation de ce dispositif en dehors de l’Union
européenne. Dans ce cas, assurez-vous que votre dispositif est conforme aux réglementations locales.
SPÉCIFICATIONS TECHNIQUES DU RÉCEPTEUR
Puissance consommée 220-240VCA 50 Hz
Fréquence RF 433,92 MHz
Portée RF Jusqu’à 30m à l’intérieur et 70m à l’extérieur (conditions optimales)
Adresses de mémoire 6
Lorsque vous raccordez plusieurs lampes/spots, vous devez toujours utiliser des lampes de même marque
et de même type!
Lampes à incandescence et lampes (éco)halogènes de 230V 20W minimum 200W maximum
Ampoules halogènes de 12V avec transformateur électronique à
variation 20W minimum 200W maximum
Ampoules halogènes de 12V avec transformateur à noyau de fer 40W minimum 200W maximum
Éclairages ESL à intensité variable 3W minimum 24W maximum
Éclairages LED à intensité variable 3W minimum 24W maximum
Éclairages ESL/LED à intensité non variable Non adapté
Tubes fluorescents avec ballast et ampoules fluocompactes Non adapté

6
AGDR-200 OUTDOOR WALL SOCKET DIMMER
FR
INFORMATIONS LÉGALES
CE: Trust déclare que cet appareil est conforme aux Directives telles qu’énumérées dans la Section 2
du présent document.
WEEE: Mettre l’appareil au rebut dans un centre de recyclage. Plus d’informations: www.trustsmarthome.com
Informations sur la garantie: www.trustsmarthome.com/warranty
CHARGE MAXIMALE
Ne raccordez jamais des éclairages ou des
équipements qui dépassent la charge maximale du
récepteur, cela peut entraîner des défaillances, des
courts-circuits ou des incendies.
RISQUE DE DÉCHARGE ÉLECTRIQUE
Veuillez exercer la plus grande prudence lors de
l’installation du récepteur. Risque de tension, même
lorsqu’un récepteur est hors tension.
ASSISTANCE À LA VIE
N’utilisez jamais les produits Trust SmartHome pour
les systèmes d’assistance à la vie ou toute autre
application avec lesquels tout dysfonctionnement
d’un quelconque équipement peut avoir des
conséquences constituant une menace pour la vie.
INTERFÉRENCES
Tous les dispositifs sans fil sont susceptibles de
subir des interférences pouvant affecter leur
performance. La distance minimale entre deux
récepteurs doit être d’au moins 50cm.
RÉPARATIONS
N’essayez pas de réparer ce produit. Il ne contient
pas de pièces réparables par l’utilisateur.
RÉSISTANCE À L’EAU
Ce produit résiste à l’eau conformément à la norme
IP44. Veillez à ne pas endommager la bague en
caoutchouc située à l’intérieur. Lors de l’utilisation
à l’extérieur, le récepteur doit toujours être placé
dans une prise extérieure qui résiste à l’eau.
NETTOYAGE
Nettoyez ce produit avec un chiffon sec. Évitez
l'usage de tout produit chimique ou solvant de
nettoyage agressif ou détergent puissant.
MANIPULATION
Abstenez-vous de laisser tomber, de cogner ou de
secouer le dispositif. Toute manipulation brusque
risque d’endommager les circuits imprimés internes
ainsi que les petites pièces mécaniques.
ENVIRONNEMENT
N’exposez pas le produit à des températures
excessivement élevées ou basses, cela peut
endommager les circuits imprimés électroniques ou
réduire leur durée de vie.

7
AGDR-200 OUTDOOR WALL SOCKET DIMMER
NL
Lees deze eenvoudige richtlijnen. Als u deze richtlijnen niet volgt, kan dit gevaarlijk zijn. Verkeerde
installatie doet de garantie teniet die eventueel op dit product van toepassing is.
FUNCTIONALITEIT
Stopcontactontvanger voor buiten om lichten
te dimmen.
COMPATIBILITEIT
De ontvanger werkt met alle Trust SmartHome-
zenders.
DRAADLOOS RADIOSIGNAAL
• Het radiosignaal van 433,92 MHz gaat door muren, ramen en deuren heen.
• Bereik binnenshuis: tot 30 m. Bereik buitenshuis: tot 70 m (onder optimale omstandigheden)
• Het bereik is zeer aankelijk van plaatselijke omstandigheden, zoals de aanwezigheid van metalen.
De dunne metaaldeeltjes in glas met een lage-emissie-coating hebben een negatieve invloed op
het bereik van radiosignalen.
• Er kunnen beperkingen zijn aan het gebruik van dit apparaat buiten de EU. Controleer of dit
apparaat voldoet aan de plaatselijke richtlijnen.
TECHNISCHE SPECIFICATIES ONTVANGER
Voedingsingang 220-240 VAC 50 Hz
Radiofrequentie 433,92 MHz
Frequentieband Tot 30 meter binnenshuis, 70 meter buitenshuis (onder optimale omstandigheden)
Geheugenadressen 6
Als u meerdere lampen/spots aansluit, dient u altijd lampen van hetzelfde merk en type te gebruiken!
Gloeilampen en (eco-)halogeenlampen van 230V Min. 20 Watt Max. 200 Watt
Halogeenlamp van 12V met dimbare elektronische transformator Min. 20 Watt Max. 200 Watt
Halogeenlamp van 12V met transformator met ijzeren kern Min. 40 Watt Max. 200 Watt
Dimbare ESL Min. 3 Watt Max. 24 Watt
Dimbare LED Min. 3 Watt Max. 24 Watt
Niet-dimbare ESL en niet-dimbare LED Niet geschikt
TL-buizen met schakelaar en compacte fluorescentielampen Niet geschikt

8
AGDR-200 OUTDOOR WALL SOCKET DIMMER
NL
JURIDISCHE INFORMATIE
CE: Trust verklaart dat dit apparaat voldoet aan de Richtlijnen die worden vermeld in deel 2 van dit
document.
WEEE: Gooi afgedankte apparaten bij het afval volgens de gemeentelijke voorschriften voor recycling.
Meer informatie: www.trustsmarthome.com
Garantiebepalingen: www.trustsmarthome.com/warranty
MAXIMALE BELASTING
Sluit nooit lichten of apparatuur aan die
de maximale belasting van de ontvanger
overschrijden. Dit kan leiden tot defecten,
kortsluiting of brand.
GEVAAR VOOR SCHOKKEN
Wees voorzichtig bij het installeren van de
ontvanger. Er kan spanning op zitten, zelfs als
de ontvanger uitgeschakeld is.
LEVENSONDERSTEUNING
Gebruik Trust SmartHome-producten nooit
voor levensondersteunende systemen of
andere toepassingen waarbij storingen
levensbedreigende gevolgen kunnen hebben.
INTERFERENTIE
Alle draadloze apparaten kunnen gevoelig
zijn voor interferentie, die de werking kan
beïnvloeden. De afstand tussen 2 ontvangers
dient minstens 50cm te zijn.
REPARATIES
Probeer dit product niet te repareren. Dit product
bevat geen door de gebruiker te
repareren onderdelen.
WATERBESTENDIGHEID
Dit product is waterdicht (IP44). Zorg ervoor
dat u de rubberen ring aan de binnenzijde
niet beschadigt. Als u de ontvanger buiten
gebruikt, moet deze altijd in een waterdicht
buitenstopcontact worden gestoken.
REINIGING
Gebruik een droge doek om dit product te
reinigen. Gebruik geen agressieve chemicaliën,
oplosmiddelen of sterke reinigingsmiddelen.
HANTEREN
Laat het apparaat niet vallen, stoot het apparaat
niet ergens tegenaan en schud het apparaat
niet. Een ruwe behandeling kan de interne
elektronische schakelingen en fijne
mechaniek beschadigen.
OMGEVING
Stel het product niet bloot aan extreme hitte of
kou, omdat dit de elektronische schakelingen
kan beschadigen of de levensduur ervan
kan verkorten.

9
AGDR-200 OUTDOOR WALL SOCKET DIMMER
IT
Leggere queste semplici istruzioni. Il mancato rispetto delle istruzioni può essere pericoloso e
un'installazione errata fa decadere la garanzia del prodotto.
FUNZIONALITÀ
Ricevitore a parete per esterni con funzione
di regolazione dell'intensità della luce.
COMPATIBILITÀ
Il ricevitore è compatibile con tutti i trasmettitori
Trust SmartHome.
SEGNALE RADIO WIRELESS
• Il segnale radio a 433.92 MHz è in grado di attraversare pareti, finestre e porte.
• Portata in spazi interni: fino a 30 m. Portata all'aperto: fino a 70 m (in condizioni ottimali)
• La portata dipende ampiamente dalle condizioni locali, ad esempio dalla presenza di metalli. Sui vetri
bassi emissivi (Low-E), ad esempio, viene spesso applicato uno strato sottile di metallo, che incide
negativamente sulla portata dei segnali radio.
• Qualora il prodotto venga utilizzato al di fuori dei paesi appartenenti alla UE, potrebbero vigere delle
limitazioni al suo impiego Eventualmente controllare che il prodotto sia conforme alle norme locali.
SPECIFICHE TECNICHE DEL RICEVITORE
Potenza assorbita 220-240 V CA 50 Hz
Frequenza RF 433,92 MHz
Gamma RF Fino a 30 m in ambienti chiusi, 70 m all'aperto (in condizioni ottimali)
Indirizzi di memoria 6
Se si collegano diverse lampade o diversi punti, utilizzare sempre lampade della stessa marca e dello
stesso tipo!
Lampade a incandescenza e alogene (eco) a 230 V Min. 20 Watt Max. 200 Watt
12 V alogenacon trasformatore elettronico a luminosità regolabile Min. 20 Watt Max. 200 Watt
12 V alogena con trasformatore con nucleo di ferro Min. 40 Watt Max. 200 Watt
ESL a luminosità regolabile Min. 3 Watt Max. 24 Watt
LED a luminosità regolabile Min. 3 Watt Max. 24 Watt
ESL a luminosità non regolabile e LED a luminosità non regolabile Non idonei
Tubi fluorescenti con starter e lampade fluorescenti compatte Non idonei

10
AGDR-200 OUTDOOR WALL SOCKET DIMMER
IT
INFORMAZIONI LEGALI
CE: Trust dichiara che questo dispositivo è conforme alle direttive elencate nella Sezione 2 di
questo documento.
WEEE: Smaltire il dispositivo in un centro di riciclaggio. Maggiori informazioni: www.trustsmarthome.com
Informazioni di garanzia: www.trustsmarthome.com/warranty
CARICO MASSIMO
Non collegare mai luci o apparecchiature che
superino il carico massimo del ricevitore, per
evitare difetti, cortocircuiti o incendi.
PERICOLO DI FOLGORAZIONE
Prestare attenzione quando si installa il
ricevitore. Il ricevitore potrebbe essere sotto
tensione anche quando è spento.
SALVAVITA
Non usare mai prodotti Trust SmartHome
per sistemi salvavita o altre applicazioni in
cui un guasto dell'apparecchiatura può avere
conseguenze letali.
INTERFERENZE
Tutti i dispositivi wireless possono essere
soggetti a interferenze, che potrebbero
comprometterne le prestazioni. La distanza
minima tra 2 ricevitori deve essere di
almeno 50 cm.
RIPARAZIONE
Non cercare di riparare il prodotto. Non contiene
al suo interno parti che possano essere riparate
dall'utente.
RESISTENZA ALL'ACQUA
Il prodotto è resistente all'acqua con classe
IP44. Fare attenzione a non danneggiare
internamente l'anello in gomma. Quando viene
utilizzato all'aperto, il ricevitore deve sempre
essere collocato in una presa di corrente per
esterni resistente all'acqua.
PULIZIA
Utilizzare un panno asciutto per pulire il
prodotto. Non utilizzare sostanze chimiche
aggressive, solventi per la pulizia o
detergenti aggressivi.
MANIPOLAZIONE
Evitare di far cadere, scuotere o urtare il
prodotto. Se il prodotto viene trattato con scarsa
delicatezza, le schede del circuito e i componenti
meccanici fini si possono rompere.
AMBIENTE
Non esporre il prodotto a temperature
eccessivamente alte o basse, per non
danneggiare le schede del circuito elettronico
e non ridurne la durata.

11
AGDR-200 OUTDOOR WALL SOCKET DIMMER
ES
Lea estas sencillas indicaciones. Si no las respeta, podría resultar peligroso, y una instalación
defectuosa invalidará la garantía que pudiera aplicarse a este producto.
FUNCIONALIDAD
Receptor para enchufe de pared exterior para
atenuar las luces.
COMPATIBILIDAD
El receptor funciona con todos los transmisores
de Trust SmartHome.
SEÑAL DE RADIO INALÁMBRICA
• La señal de radio de 433,92 MHz atraviesa paredes, ventanas y puertas.
• Alcance en interiores: hasta 30 m. Rango en exteriores: hasta 70 m (en condiciones óptimas)
• El rango de alcance depende mucho de las condiciones locales, como la presencia de metales.
Por ejemplo, el revestimiento metálico fino en vidrio de baja emisividad (Low-E) tiene un impacto
negativo en el rango de las señales de radio.
• Puede haber restricciones para el uso de este aparato en países fuera de la UE. Si fuera aplicable,
compruebe si este dispositivo cumple con las directivas locales.
ESPECIFICACIONES TÉCNICAS - RECEPTOR
Entrada de alimentación 220-240 V CA 50 Hz
Frecuencia RF 433,92 MHz
Rango RF Hasta 30 m en interiores/ 70 m en exteriores (en condiciones óptimas)
Direcciones de memoria 6
¡Si conecta varias lámparas/puntos de luz, utilice siempre lámparas de la misma marca y tipo!
Lámparas incandescentes y halógenas (eco) de 230 V Mín. 20 vatios Máx. 200 vatios
Halógenas de 12 V con transformador electrónico regulable Mín. 20 vatios Máx. 200 vatios
Halógenas de 12 V con transformador de núcleo de hierro Mín. 40 vatios Máx. 200 vatios
ESL regulable Mín. 3 vatios Máx. 24 vatios
LED regulable Mín. 3 vatios Máx. 24 vatios
ESL no regulable y LED no regulable No adecuado
Tubos fluorescentes con inicio electrónico y lámparas
fluorescentes compactas No adecuado

12
AGDR-200 OUTDOOR WALL SOCKET DIMMER
ES
INFORMACIÓN LEGAL
CE: Trust declara que este dispositivo cumple con las Directivas mencionadas en la Sección 2 de
este documento.
WEEE: Deshágase del dispositivo trasladándolo a un centro de reciclaje.
Más información: www.trustsmarthome.com
Información de garantía: www.trustsmarthome.com/warranty
CARGA MÁXIMA
No conecte nunca luces o equipo que excedan
la carga máxima del receptor, ya que podrían
provocar fallos, un cortocircuito o un incendio.
PELIGRO DE ELECTROCUCIÓN
Extreme las precauciones durante la instalación
de un receptor. Puede haber voltaje presente,
aunque el receptor esté apagado.
SOPORTE VITAL
No utilice nunca las productos Trust SmartHome
para sistemas de soporte vital u otras
aplicaciones en las que un fallo del equipo
pudiera tener consecuencias graves para la vida
de la persona.
INTERFERENCIAS
Todos los dispositivos inalámbricos pueden
estar sujetos a interferencias, que podrían influir
negativamente en su rendimiento. La distancia
mínima entre 2 receptores debería ser al menos
de 50 cm.
REPARACIONES
No trate de reparar este producto usted mismo.
No hay piezas que se puedan reparar por
separado en su interior.
RESISTENCIA AL AGUA
Este producto cuenta con nivel de clasificación
de resistencia al agua IP44. Asegúrese de no
dañar el anillo de caucho del interior. Cuando
lo utilice en exteriores, este receptor deberá
colocarse siempre en un enchufe exterior
resistente el agua.
LIMPIEZA
Utilice un paño seco para limpiar este producto.
No utilice productos químicos agresivos,
disolventes de limpieza ni otros
detergentes fuertes.
MANIPULACIÓN
No deje caer, golpee ni agite el dispositivo. Una
manipulación descuidada podría romper las
placas del circuito interno y las delicadas
piezas mecánicas.
ENTORNO
No exponga el producto a un calor o frío
extremos, ya que podría provocar daños en las
placas de los circuitos electrónicos o reducir su
vida útil.

13
AGDR-200 OUTDOOR WALL SOCKET DIMMER
PT
Leia as instruções que se seguem. O não cumprimento das instruções pode ser perigoso e uma má
instalação invalidará qualquer garantia que se possa aplicar a este produto.
FUNCIONALIDADE
Reóstato de tomada exterior para regulação da
intensidade da luz.
COMPATIBILIDADE
O recetor funciona com todos os transmissores
Trust SmartHome Home.
SINAL DE RÁDIO SEM FIOS
• O sinal de rádio 433,92 MHz penetra nas paredes, janelas e portas.
• Alcance no interior: até 30 m. Alcance no exterior: até 70 m (condições ótimas)
• O alcance depende das condições locais, como a presença de metais. Por exemplo, a fina camada de
metal no vidro de baixa emissividade tem um impacto negativo no alcance dos sinais de rádio.
• Podem aplicar-se restrições à utilização deste aparelho fora da UE. Se aplicável, verifique se este
aparelho está conforme as diretivas locais.
ESPECIFICAÇÕES TÉCNICAS
Entrada da fonte de alimentação elétrica 220-240 V CA 50 Hz
Frequência RF 433,92 MHz
Alcance RF Até 30m no interior e 70m no exterior (condições ótimas)
Endereços de memória 6
Se ligar várias lâmpadas/focos ao mesmo tempo, utilize sempre lâmpadas do mesmo tipo e da
mesma marca.
Lâmpadas incandescentes e de halogéneo de 230V (eco) Mín. 20 W Máx. 200 W
Lâmpadas de halogénio de 12V com balastro eletrónico de
intensidade regulável Mín. 20 W Máx. 200 W
Lâmpadas de halogénio de 12V com balastro de núcleo de ferro Mín. 40 W Máx. 200 W
Lâmpadas ESL de intensidade regulável Mín. 3 W Máx. 24 W
Lâmpadas LED de intensidade regulável Mín. 3 W Máx. 24 W
Lâmpadas ESL e lâmpadas LED de intensidade não regulável Não apropriadas
Lâmpadas florescentes tubulares e lâmpadas florescentes compactas Não apropriadas

14
AGDR-200 OUTDOOR WALL SOCKET DIMMER
PT
INFORMAÇÃO LEGAL
CE: A Trust declara que este dispositivo está em conformidade com as Directivas constantes da
Secção 2 deste documento.
WEEE: Descarte o seu dispositivo num centro de reciclagem.
Mais informações: www.trustsmarthome.com
Informação de Garantia: www.trustsmarthome.com/warranty
CARGA MÁXIMA
Nunca ligue luzes ou equipamentos que
excedam a carga máxima do recetor, pois poderá
provocar avarias, curto-circuitos ou um incêndio.
PERIGO DE CHOQUE
Tenha cuidado ao instalar o recetor. Pode existir
tensão, mesmo quando o recetor está desligado.
SUPORTE DE VIDA
Nunca utilize os produtos Trust SmartHome
em sistemas de suporte de vida ou noutras
aplicações em que uma avaria possa colocar
a vida em perigo.
INTERFERÊNCIAS
Todos os dispositivos sem fios podem estar
sujeitos a interferências que podem afetar
o desempenho. A distância mínima entre
2 recetores deve ser de, pelo menos, 50 cm.
REPARAÇÕES
Não tente reparar este produto. Não existem
peças dentro do produto que possam ser
reparadas pelo utilizador.
RESISTÊNCIA À ÁGUA
Este produto possui proteção IP44 à prova
de água. Tenha cuidado para não danificar a
borracha interior. Quando utilizado no exterior,
o recetor deve ser sempre ligado a uma tomada
exterior à prova de água.
LIMPEZA
Utilize um pano seco para limpar o produto.
Não utilize químicos abrasivos, solventes nem
detergentes fortes.
MANUSEAMENTO
Não deixe cair, bater nem abane o aparelho. Um
manuseamento descuidado pode partir as placas
dos circuitos internos e a mecânica
mais delicada.
AMBIENTE
Não exponha o aparelho a calor ou frio
excessivo, dado que pode danificar ou reduzir
a vida das placas do circuito eletrónico.

15
AGDR-200 OUTDOOR WALL SOCKET DIMMER
NO
Les disse enkle retningslinjene. Det kan være farlig å ikke følge dem, og feilinstallering vil ugyldiggjøre
alle garantier som måtte gjelde dette produktet.
FUNKSJONALITET
Utendørs veggkontaktmottaker for å dimme lys. KOMPABILITET Mottakeren fungerer med alle
Trust SmartHome-sendere.
TRÅDLØST RADIOSIGNAL
• Radiosignalet, som har en frekvens på 433,92 MHz, går gjennom vegger, dører og vinduer.
• Rekkevidde innendørs: opptil 30 meter. Rekkevidde utendørs: opptil 70 m (optimale forhold)
• Rekkevidden er sterkt avhengig av lokale forhold, som for eksempel tilstedeværelsen av metaller.
For eksempel har det tynne metallbelegget på vinduer med lavt energiutslipp (Low-E) negativ
påvirkning på radiosignalenes rekkevidde.
• Det kan gjelde restriksjoner for bruk av enheten utenfor EU. Hvis dette gjelder deg så sjekk om
enheten oppfyller lokale forskrifter.
TEKNISKE SPESIFIKASJONER MOTTAKER
Inngangseekt: 220-240 VAC 50 Hz
RF-frekvens 433,92 MHz
RF-spenn Opptil 30 m innendørs, 70 m utendørs (optimale forhold)
Minneadresser 6
Hvis du kobler til flere lamper/spotter, må du alltid bruke lyspærer av samme merke og type.
Glødelamper og 230 V (øko) halogen Min 20 watt Maks. 200 watt
12 V halogen med dimbar elektronisk transformator Min 20 watt Maks. 200 watt
12 V halogen med jernkjernetransformator Min 40 watt Maks. 200 watt
Dimbar ESL Min 3 watt Maks. 24 watt
Dimbar LED Min 3 watt Maks. 24 watt
Ikke-dimbar ESL og ikke-dimbar LED Ikke passende
Lysrør og kompakte lyspærer med forvarmingsstart Ikke passende

16
AGDR-200 OUTDOOR WALL SOCKET DIMMER
NO
JURIDISK INFORMASJON
CE: Trust erklærer at apparatet oppfyller direktivene som opplistet i seksjon 2 i dette dokumentet.
WEEE: Lever apparatet til en gjenbruksstasjon. Mer informasjon: www.trustsmarthome.com
Garanti-informasjon: www.trustsmarthome.com/warranty
MAKSIMUMSBELASTNING
Koble aldri til lys eller utstyr som overskrider
mottakerens maksimumsbelastning, da dette
kan føre til defekter, kortslutning eller brann.
STØTFARE
Utvis forsiktighet når du installerer en mottaker.
Det kan finnes spenning i mottakeren selv når
den er skrudd av.
HJERTE-LUNGEMASKIN
Bruk aldri Trust SmartHome-produkter for hjerte-
lungemaskinsystemer eller med annet utstyr der
utstyrsfeil kan få livstruende konsekvenser.
FORSTYRRELSER
Alle trådløse enheter kan være utsatt for
forstyrrelser, noe som kan påvirke ytelsen.
Minimumsavstanden mellom to mottakere bør
være minst 50 cm.
REPARASJON
Ikke prøv å reparere dette produktet. Det har
ingen deler på innsiden som kan repareres
av forbrukeren.
VANNTETTHET
Dette produktet er IP44-vanntett. Pass på
at det ikke oppstår skade på den innvendige
gummiringen. Når den brukes utendørs må
mottakeren alltid plasseres i en
vanntett utendørskontakt.
RENGJØRING
Bruk en tørr klut til å rengjøre dette produktet.
Ikke bruk aggressive kjemikalier, løsemidler eller
kraftige vaskemidler.
HÅNDTERING
Ikke la enheten falle, ikke bank på den eller
rist den. Rø håndtering kan ødelegge interne
kretskort og finmekanikk.
OMGIVELSER
Ikke eksponer produktet for overdreven varme
eller kulde, da dette kan skade eller forkorte
levetiden til elektroniske kretskort.

17
AGDR-200 OUTDOOR WALL SOCKET DIMMER
SV
Läs dessa enkla riktlinjer. Att inte följa dem kan vara farligt och felaktig installation upphäver alla
garantier som gäller för denna produkt.
FUNKTIONER
Utomhus vägguttagsmottagare för att
dimma belysning.
KOMPATIBILITET
Mottagaren fungerar med alla
Trust SmartHome-sändare.
TRÅDLÖS RADIOSIGNAL
• Radiosignalen på 433,92 MHz passerar genom väggar, fönster och dörrar.
• Räckvidd inomhus: upp till 30 m. Räckvidd utomhus: upp till 70 m. (i optimala förhållanden)
• Räckvidden är beror till stor del på lokala förhållanden, som t.ex. förekomst av metaller. Till
exempel den tunna metallbeläggningen i lågemissionsglas (Low-E) har en negativ inverkan på
radiosignalernas räckvidd.
• Det kan finnas begränsningar för användningen av denna enhet utanför EU. Kontrollera om
tillämpligt om denna enhet uppfyller lokala direktiv.
TEKNISK SPECIFIKATION MOTTAGARE
Ingångsspänning 220-240 VAC 50 Hz
RF-frekvens 433,92 MHz
RF-räckvidd Upp till 30m inomhus/70m utomhus (i optimala förhållanden)
Minnesadresser 6
Om du ansluter flera lampor/strålkastare är det viktigt att alltid använda samma typ av lampor och av
samma märke!
Glödlampor och 230 V (eko) halogen Min 20 watt Max. 200 Watt
12 V halogen med dimbar eltransformator Min 20 watt Max. 200 Watt
12 V halogen med järnkärnstransformator Min 40 watt Max. 200 Watt
Dimbar ESL Min 3 watt Max. 24 Watt
Dimbar LED Min 3 watt Max. 24 Watt
Ej dimbar ESL och ej dimbar LED Inte lämplig
Lysrör med elektronisk ballast och kompaktlysrör Inte lämplig

18
AGDR-200 OUTDOOR WALL SOCKET DIMMER
SV
JURIDISK INFORMATION
CE: Trust deklarerar att denna enhet uppfyller direktiven som listas i avsnitt 2 i detta dokument.
WEEE: Omhänderta enheten på en återvinningsstation. Mer information: www.trustsmarthome.com
Garantiinformation: www.trustsmarthome.com/warranty
MAXIMAL BELASTNING
Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning,
eftersom det kan leda till fel, kortslutning
eller brand.
RISK FÖR ELSTÖTAR
Var försiktig när du installerar en mottagare.
Det kan finnas spänning även om mottagaren
är avstängd.
LIVSUPPEHÅLLANDE
Använd aldrig Trust SmartHome-
produkter för livsuppehållande system
eller andra applikationer där utrustningens
funktionsstörningar kan ha
livshotande konsekvenser.
STÖRNINGAR
Alla trådlösa apparater kan påverkas av
störningar, som kan påverka prestandan. Det
minsta avståndet mellan två mottagare bör vara
åtminstone 50 cm.
REPARATION
Försök inte att laga produkten. Det finns inga
reparerbara delar inuti.
VATTENTÄTHET
Denna produkt är IP44-vattentät. Skada inte
gummiringen på insidan. När den används
utomhus måste denna mottagare alltid sättas
i ett vattentätt utomhusuttag.
RENGÖRING
Använd en torr trasa för att rengöra denna
produkt. Använd inte starka kemikalier,
lösningsmedel eller starka rengöringsmedel.
HANTERING
Tappa inte, slå inte eller skaka apparaten.
En hårdhänt hantering kan skada kretsarna
och finmekaniken.
MILJÖ
Utsätt inte produkten för stark värme eller kyla,
eftersom det kan skada eller förkorta livslängden
för de elektroniska kretsarna.
