Tunze Comline DOC Scrimmer 9004 User manual

1
x9004.8888
07/2016
Gebrauchsanleitung
Instructions for Use
Mode d’emploi
Comline®
DOC Skimmer
9004
9004 DC
Comline®
Foamer 9004.040
electronic Foamer
9004.041

2 3
Inhalt
Comline®DOC Skimmer 9004 / 9004 DC
Allgemeines
Comline®DOC Skimmer 9004 DC
Sicherheitshinweise
Befestigung / Zubehör
Wasseransaugung
Oberächenabsaugung mit Surface Kit
Platzwahl / Installierung
Inbetriebnahme
Weitere Stromversorgung für Comline®
DOC Skimmer 9004 DC – Safety Connector
Abstecken des Pumpenkabels
Wöchentliche Wartung
Jährliche Wartung / Zerlegen
Teileliste
Seite
6
8
10 - 14
16
18
20
22 - 24
26 - 30
32
34
36
38
40 - 41
Page
7
9
11 - 15
17
19
21
23 - 25
27 - 31
33
35
37
39
40 - 41
Page
7
9
11 - 15
17
19
21
23 - 25
27 - 31
33
35
37
39
40 - 41
Contents
Comline®DOC Skimmer 9004 / 9004 DC
General information
Comline®DOC Skimmer 9004 DC
Safety instructions
Attachment / accessories
Water intake
Surface suction with Surface Kit
Position selection / installation
Commissioning

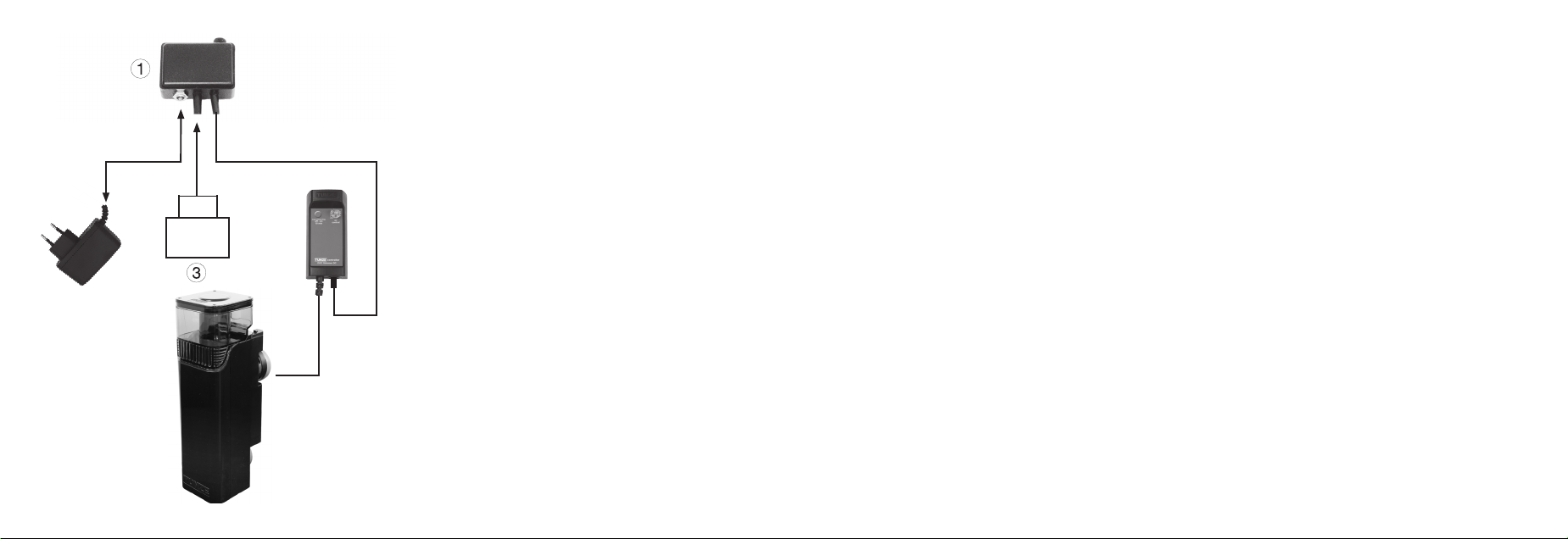

Other power supply units for Comline®

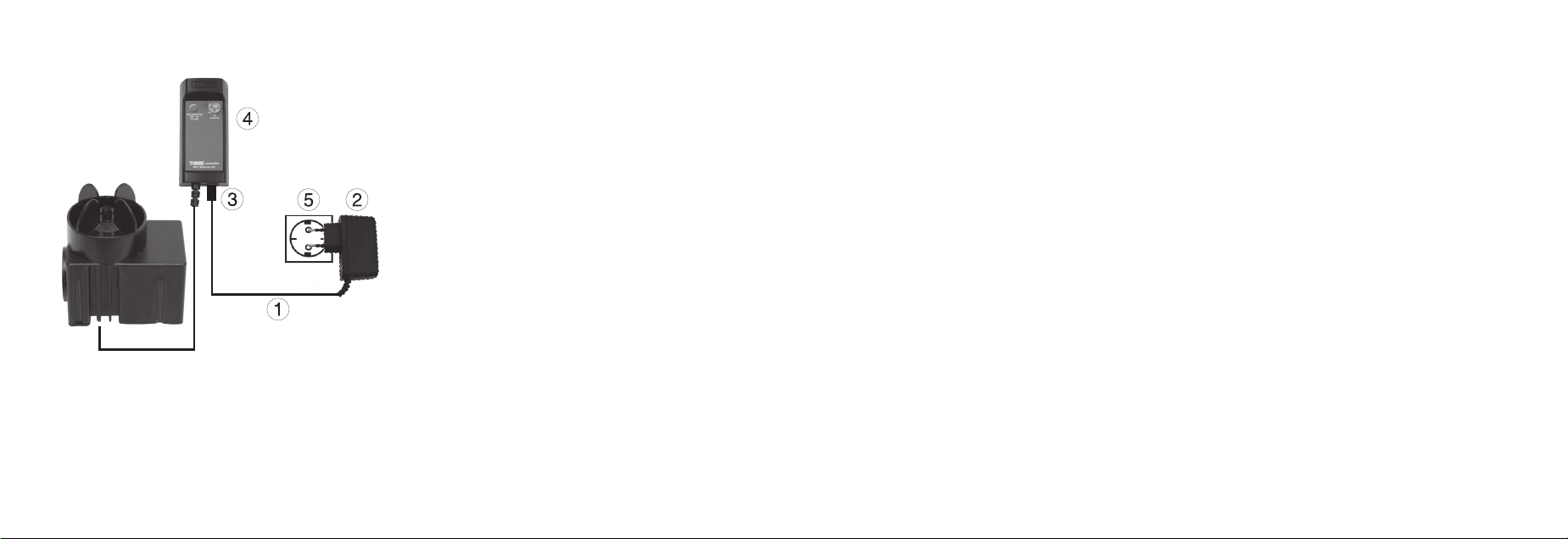

DOC Skimmer 9004 DC – safety connector

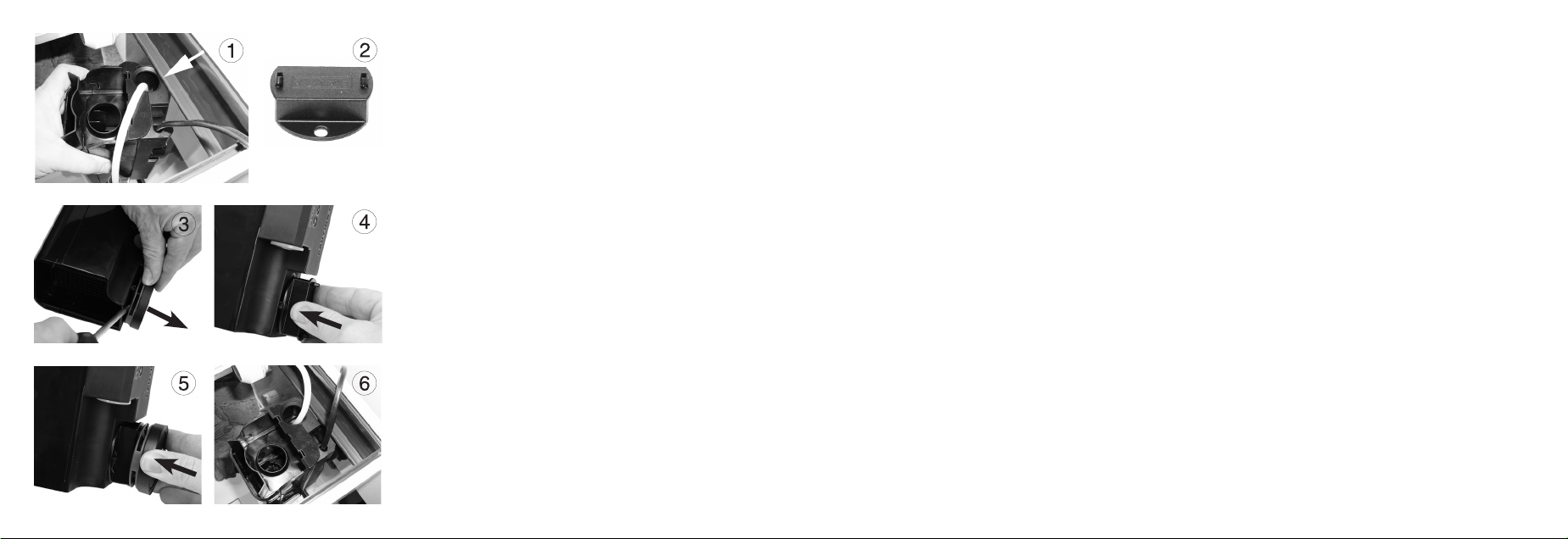

Detaching the pump cable
Weekly maintenance
Annual maintenance / disassembly
Parts list
Sommaire
Comline®DOC Skimmer 9004 / 9004 DC
Généralités
Comline®DOC Skimmer 9004 DC
Sécurité d’utilisation
Fixation / Accessoires
Entrée d’eau
Aspiration de surface avec Surface Kit
Placement / Installation
Mise en service
Autres alimentations pour Comline®
DOC Skimmer 9004 DC – Safety Connector
Déconnexion du câble de pompe
Entretien hebdomadaire
Entretien annuel / Démontage
Liste des pièces
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]

4 5
Inhalt
Comline®Foamer 9004.040 /
Comline®electronic Foamer 9004.041
Allgemeines / Technische Daten
Sicherheitshinweise
Wartung / Zerlegen
Teileliste
Garantie
Entsorgung
Seite
42
44
46
48 - 49
50
52
Page
43
45
47
48 - 49
51
52
Contents
Comline®Foamer 9004.040 /
Comline®electronic Foamer 9004.041
General
Safety instructions
Maintenance / disassembly
Parts list
Warranty
Disposal
Sommaire
Comline®Foamer 9004.040 /
Comline®electronic Foamer 9004.041
Généralités
Sécurité d’utilisation
Entretien / Démontage
Liste des pièces
Garantie
Gestion des déchets
TUNZE®Aquarientechnik GmbH
Seeshaupter Straße 68
82377 Penzberg
Germany
Tel: [phone]
Fax: [phone]
www.tunze.com
Email: [e-mail]
Page
43
45
47
48 - 49
51
52

6 7
Comline®DOC Skimmer 9004 / 9004 DC
Généralités
Comline®DOC Skimmer 9004 / 9004 DC est un écumeur
interne pour aquariums marins mixtes / coraux mous
jusqu’à 250 / 300 litres ou pour biotopes récifaux à
coraux durs jusqu’à 150 / 180 litres.
(1) Godet d’écumage intègre aussi le réacteur, facile à
extraire.
(2) Aspiration de surface avec élimination du lm gras.
(3) Construction compacte, protégeant les parties
internes et le réacteur contre la lumière et les algues.
(4) TUNZE®Foamer 9004.040 / 9004.041, grande
puissance en air et très faible consommation électrique.
(5) Réglage d’air pour une écume sèche ou humide
(uniquement pour 9004).
(6) Silencieux d’air pour un fonctionnement
particulièrement discret.
(7) Sortie d’eau sans bulles d’air.
(8) Fixation par Magnet Holder pour vitres jusqu’à 12 mm.
Comline®DOC Skimmer 9004 / 9004 DC
Allgemeines
Der Comline®DOC Skimmer 9004 / 9004 DC ist
für den Einsatz in Meerwasser-Mischaquarien /
Weichkorallenaquarien bis 250 / 300 Liter oder für
empndliche Riffbiotope mit Steinkorallen bis 150 /
180 Liter konzipiert.
(1) Der Schaumtopf enthält auch den Schaumreaktor, er
ist leicht abnehmbar.
(2) Oberächenabsaugung zur Kahmhautentfernung.
(3) Kompaktes Gehäuse, schützt das Innenleben und
den Reaktor gegen Licht und Algen.
(4) TUNZE®Foamer 9004.040 / 9004.041, hohe
Luftleistung und geringer Energieverbrauch.
(5) Luftschraube zur Einstellung der Schaumfeuchtigkeit
(nur bei 9004).
(6) Schalldämpfer für einen besonders leisen Betrieb.
(7) Blasenfreies Ausgangswasser.
(8) Inklusive Magnet Holder bis 12 mm Glasstärke.

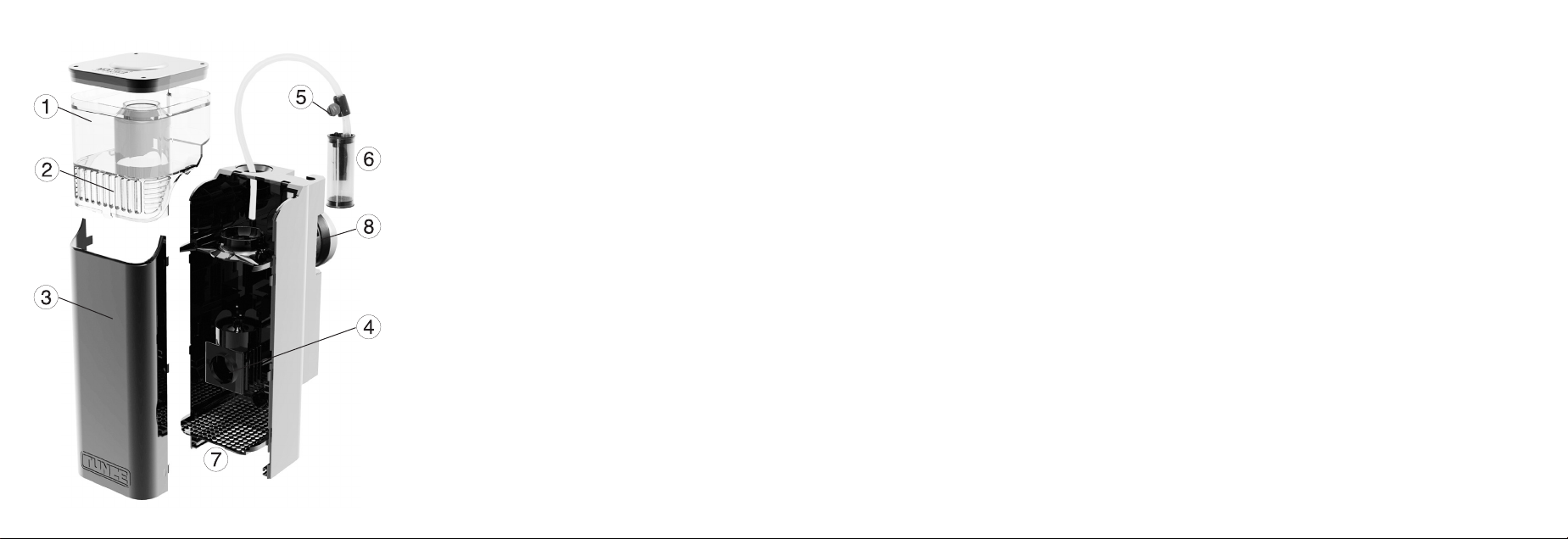

Comline®DOC Skimmer 9004 / 9004 DC
General Information
The Comline®DOC Skimmer 9004 / 9004 DCis
designed for use in seawater as well as mixed and soft
coral aquariums up to 250 liters (65 USgal.) / 300 liters
(79 USgal.), or for sensitive reef biotopes with hard corals
up to 150 liters (40 USgal.) / 180 liters (48 USgal.).
(1) The skimmer cup also contains the foam reactor and
can be removed easily.
(2) Surface suction to remove the surface lm.
(3) Compact housing protects the interior and the reactor
against light and algae.
(4) TUNZE®Foamer 9004.040 / 9004.041, high air ow
and low energy consumption.
(5) Air control to set the moisture of the foam (only for
9004).
(6) Silencer for an exceptionally quiet operation.
(7) Bubble-free discharged water.
(8) Including Magnet Holder up to a glass thickness of
12 mm (3/8”).

8 9
Comline®DOC Skimmer 9004 DC
Der Comline®DOC Skimmer 9004 DC hat dieselben
Eigenschaften wie der Comline®DOC Skimmer 9004, ist
jedoch zusätzlich mit dem electronic Foamer 9004.041,
einem Controller und mit Netzteil ausgestattet.
Die Leistung des Abschäumers wird mittels einer
Leistungsregulierung am Controller (1) sehr bequem
eingestellt und erlaubt damit mehr Flexibilität, z.B. bei
sehr stark Protein-belasteten Aquarien.
Speziell für die Topfreinigung gibt es eine „cup cleaning“
Taste. Sie schaltet die Pumpe aus und ein, d.h. der Topf
kann blasenfrei im Becken entfernt werden. Der Foamer
schaltet nach ca. 10 Minuten automatisch wieder ein,
falls die Pumpe nicht bereits durch erneutes Drücken
der „cup cleaning“ Taste manuell aktiviert wurde. Bei
Stillstand des Foamers wird eine Spülung der Luftdüse
durchgeführt, wodurch die Wartungsabstände des
Gerätes deutlich verlängert werden.

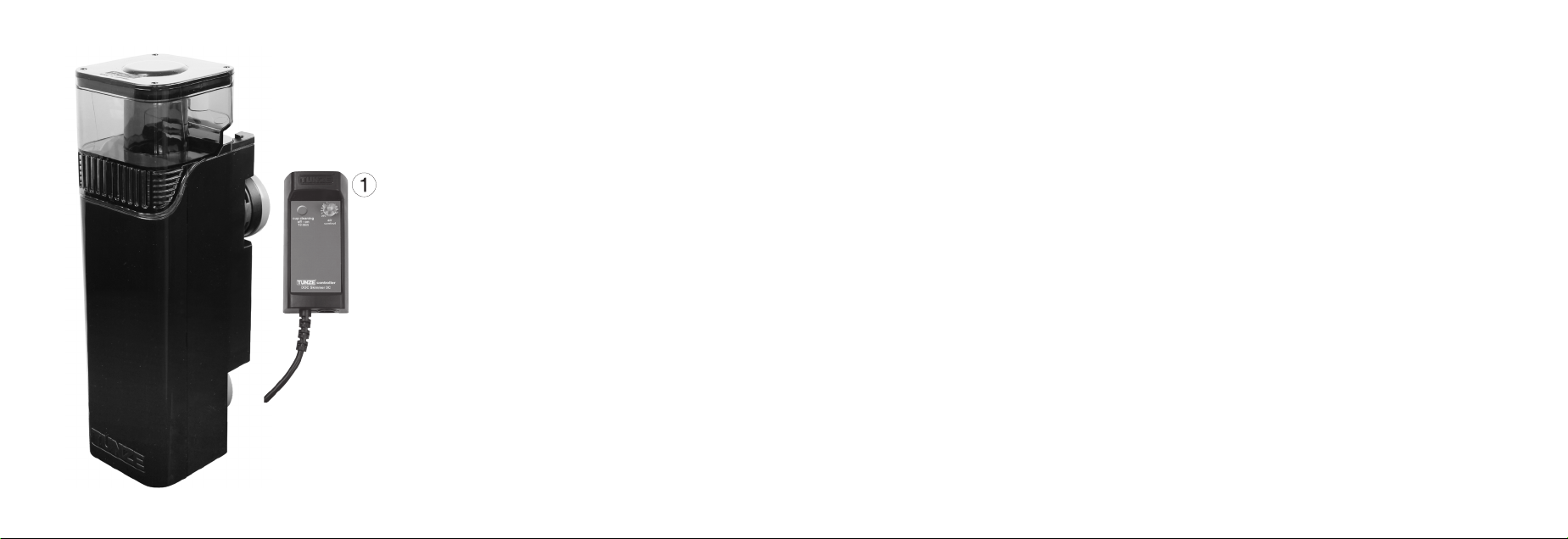

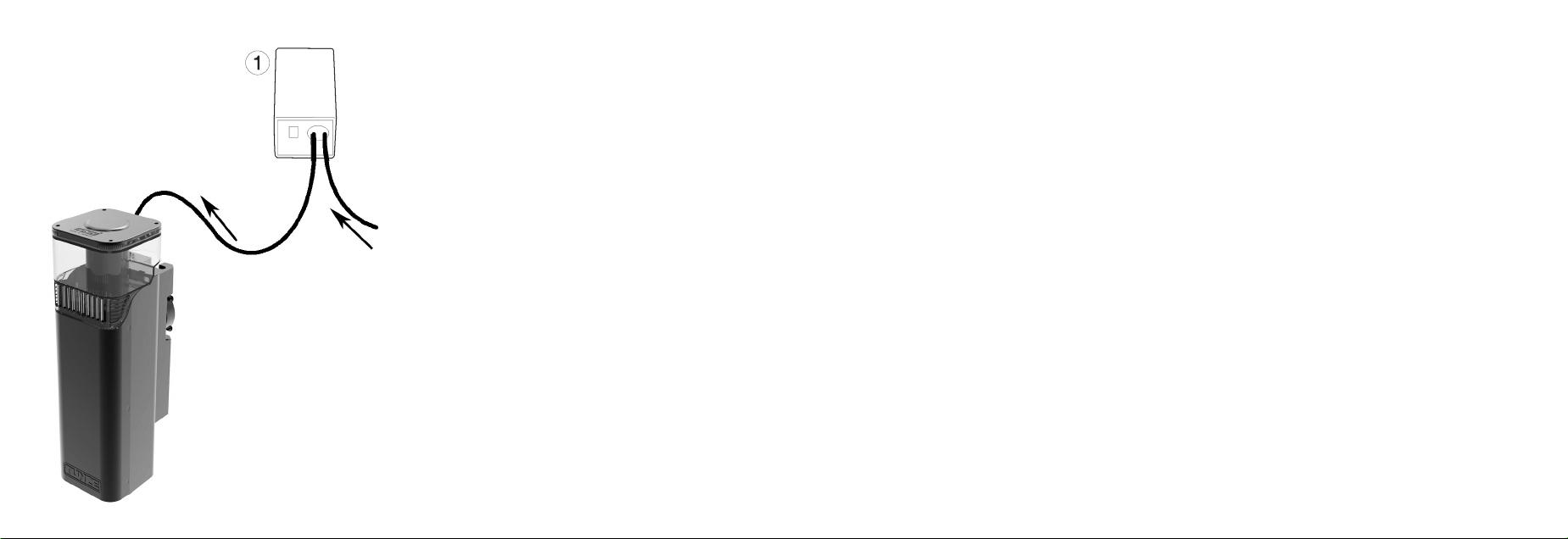

Comline®DOC Skimmer 9004 DC
The Comline®DOC Skimmer 9004 DC offers the same
characteristic features as the Comline®DOC Skimmer
9004, but is additionally equipped with the Electronic
Foamer 9004.041, a controller and a power supply.
The performance of the skimmer can easily be adjusted
using the power regulation on the controller (1), thus
providing a greater degree of exibility, for example, in
aquariums which are heavily polluted with proteins.
There is a special “cup cleaning” button to execute the
cup cleaning process. It switches the pump off and on
again, so that the cup can be removed from the aquarium
without bubbles. The foamer will automatically switch
on again after approx. 10 minutes, if the pump has not
already been activated again through a repeated manual
actuation of the “cup cleaning” button. If the foamer is
stopped, the air jet will be rinsed. This signicantly
extends the maintenance intervals of the device.
Comline®DOC Skimmer 9004 DC
Comline®DOC Skimmer 9004 DC possède les mêmes
caractéristiques que le modèle 9004, est cependant
équipé du Foamer electronic 9004.041, d’un Controller et
d’une alimentation secteur.
Le réglage de puissance de l’écumeur se réalise de
manière très pratique au niveau du Controller (1),
permettant ainsi plus de souplesse dans les ajustements,
par exemple dans les aquariums très chargés en
protéines et en substances moussantes.
La touche «cup cleaning» permet une coupure /
redémarrage de l’écumeur durant le nettoyage du godet.
Elle arrête et remet en route la pompe, évitant ainsi un
déversement des bulles dans l’aquarium. Le Foamer
redémarre automatiquement après 10 minutes si par
mégarde la touche «cup cleaning» n’était pas actionnée
à nouveau manuellement après le nettoyage. Lors de
l’arrêt du Foamer, la buse d’injection se remplit d’eau
ce qui dissout les incrustations calciques et rallonge
sensiblement le temps entre deux entretiens complets de
l’appareil.

10 11
Sicherheitshinweise
Der Comline®DOC Skimmer 9004 / 9004 DC ist für den
Betrieb im Freien nicht zulässig (1).
Vor Inbetriebnahme prüfen, ob die Betriebsspannung mit
der Netzspannung übereinstimmt.
Um Wasserschäden an den Steckern zu vermeiden,
sollte der Netzstecker möglichst höher als die Anlage
stehen (2).
Betrieb nur mit FI-Schutzschalter, max. 30 mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern die
Pumpe komplett erneuern.
Aquarienwasser-Temperatur max. +35°C (3).
Gebrauchsanleitung gut aufbewahren.
Dieses Gerät ist für Benutzer (einschl. Kinder) mit
eingeschränkten physischen, sensorischen oder
psychischen Fähigkeiten bzw. ohne jegliche Erfahrung
oder Vorwissen nur dann geeignet, wenn eine
angemessene Aufsicht oder ausführliche Anleitung
zur Benutzung des Gerätes durch eine verantwortliche
Person sichergestellt ist. Achten Sie darauf, dass Kinder
nicht mit dem Gerät spielen (4).
Sécurité d’utilisation
Comline®DOC Skimmer 9004 / 9004 DC n’est pas conçu
pour une utilisation hors habitation (1).
Avant toute mise en service, vériez que la tension
d’alimentation de la pompe corresponde bien à celle du
réseau électrique.
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentation
secteur doivent se situer plus haut que l’installation (2).
Utilisation avec disjoncteur différentiel 30mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble de pompe mais
remplacez ou renouvelez le bloc-moteur.
Température max. de l’eau véhiculée : +35°C (3).
Veuillez attentivement consulter la notice d’entretien.
Les utilisateurs (enfants inclus) ayant des limitations
physiques, sensorielles, psychiques, ne bénéciant pas
d’une expérience ou de connaissances sufsantes ne
peuvent utiliser cet appareil qu’avec le concours d’une
tierce personne responsable, assurant la surveillance
ou veillant à l’observation du mode d’emploi. Veuillez
vous assurer que les enfants ne puissent jouer avec cet
appareil (4).
Safety instructions
The Comline®DOC Skimmer 9004 / 9004 DC has not
been designed for outdoor operation (1).
Prior to initial operation, please check whether the
operating voltage corresponds to the mains voltage
available.
In order to avoid water damage in the plugs, the mains
plug should be tted at a higher lever than the unit (2).
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the aquarium, please make sure that
all electric units used have been disconnected from the
mains.
Do not repair a damaged mains cable - replace the pump
completely.
Temperature of the aquarium water: maximum +35°
Celsius (95° F) (3).
Keep the operating instructions in a safe place.
This device is suitable for users (including children) with
limited physical, sensorial or mental abilities or without
any experience or previous knowledge, if suitable
supervision or detailed instructions on the operation of
the device is provided by a responsible person.
Please make sure that children do not play with the
device (4).

12 13
Sicherheitshinweise Magnet Holder
Sehr starker Magnet! (1)
Magnet Holder von Kindern fernhalten! Achtung
Verletzungsgefahr! (2)
Magnethälften nicht direkt zusammenbringen! Die
Magnethälften haften mit ca. 25 - 50 kg, je nach Typ bei
direktem Kontakt.
Magnetteile mit der Hand nur an den Seitenächen
greifen; niemals die Hand oder Finger zwischen die
Kontaktächen bringen!
Magnet zieht Metallteile und andere Magneten unter
10 cm Abstand mit großer Kraft an! Beim Hantieren
mit dem Magnet sollten sich keine Metallteile, andere
Magneten, Klingen oder Messer im Umkreis von 10 cm
benden, um Verletzungen zu vermeiden.
Vorsicht bei magnetisch empndlichen Gegenständen,
z.B. Herzschrittmachern, Datenträger, Kreditkarten und
Schlüssel, mind. 30 cm Abstand halten! (3)
Beim Transport des Magnet Holders immer das
mitgelieferte Zwischenstück verwenden.
Erhitzung über 50°C führt zur Zerstörung des Magneten,
bzw. Verlust der Magnetwirkung.(4)
Sécurité d’utilisation Magnet Holder
Aimants surpuissants! (1)
Les aimants sont à tenir hors de portée des enfants!
Attention, risques de blessures ! (2)
Ne jamais réunir directement les deux parties des
aimants! Force d’attraction env. 25 - 50 kg en fonction du
modèle et lors du contact direct.
Tenir les aimants uniquement sur les côtés sans jamais
intercaler la main ou les doigts entre les surfaces
magnétiques!
Les aimants attirent fortement le métal ferreux et les
autres aimants à moins de 10 cm de distance ! Pour
éviter les blessures lors de la manipulation des aimants,
aucune partie métallique, aimant, lame ou couteau ne
doivent se trouver à moins de 10 cm.
En présence d’appareillages sensibles comme des
simulateurs cardiaques, des supports de données, des
cartes de crédits et des clés, observez une distance
minimale de 30 cm! (3)
Lors du transport de Magnet Holder, utilisez toujours
la pièce intermédiaire livrée dans l’emballage. Un
échauffement de plus de 50°C conduit à l’altération des
aimants et à une perte de leur puissance magnétique (4).
Safety instructions for Magnet Holder
Very strong magnet! (1)
Keep Magnet Holder out of reach of children ! Caution !
Danger of injury! (2)
Do not bring upper and lower magnet part together
directly! Depending on the type, the parts of the magnet
cling together on direct contact with about 25 to 50 kg
(55 to 110 lbs.)
Get hold of the magnet parts at the sides only; never get
your hand or ngers between the contract surfaces!
Attracts metal parts and other magnets with a large force
at a distance of below 10 cm (3.9 in.) ! When handling the
magnet, no metal parts, other magnets, blades or knives
should be located closer than 10 cm (3.9 in.) in order to
avoid injuries.
Exercise caution in case of magnetically sensitive objects,
such as pacemakers, data carriers, credit cards and keys
– keep a distance of at least 30 cm (11.8 in.)! (3)
Always use the piece of polystyrene supplied when
transporting the Magnet Holder. (4) Heat of more than
50° Celsius (122° F) will lead to the destruction of the
magnet or the loss of the magnetic action.
CAUTION !

14 15
Sicherheitshinweise für TUNZE®Netzteile
TUNZE®Netzteile sind für einen Betrieb im Freien nicht
zulässig (1)
Um Wasserschäden zu vermeiden, sollte sich das Netzteil
möglichst weit weg von der Aquarien-Anlage benden.
Betrieb nur mit FI- Schutzschalter, max. 30 mA.
Vor dem Hantieren im Aquarium, alle eingesetzten
Elektrogeräte vom Netz trennen.
Beschädigtes Netzkabel nicht reparieren, sondern komplett
erneuern.
Der Anschluss an Fremdgeräte (2), z.B. elektronische
Schalter oder Drehzahlsteuergeräte ist unzulässig!
Stecker und Stellschraube am Pumpenkabel sind
wasserempndlich und könnten bei Wasserschaden die
Pumpensteuerung zerstören!
Der Betrieb der Turbelle®stream ist nur mit original
TUNZE® Netzteil zulässig.
Netzteil nur an trockener und gut belüfteter Stelle aufstellen.
Nicht in die Nähe von Heiz- und Wärmequellen aufstellen (3).
Umgebungstemperatur bei Betrieb: 0°C - +35°C
Umgebungsfeuchtigkeit bei Betrieb: 30% - 90%
Lagerungstemperatur: -25° - +80°C
Lagerungsfeuchtigkeit: 30% - 95%
S afety instructions for TUNZE®
power supply units
TUNZE®power supply units have not been designed for
outdoor operation (1).
In order to prevent water damage, the power supply unit
should be placed as far away from the aquarium as possible.
Operation is permitted only with a residual-current-
operated circuit-breaker tted, max. 30 mA.
Before working in the a quarium, please make sure that all
electric units in use have been di sco nnected from the mains.
Do not repair a damaged mains cable – repla ce the unit
completely.
The connection to devices, such as electronic switches or
speed controllers, of other makes is not permissible (2)!
The plug and the adjusting screw on the pump cable are
susceptible to water and may cause a pump failure in
case of water damage!
The operation of the Turbelle®stream is permissible only
with the original TUNZE®power supply unit.
Mount the power supply unit in a dry and well-ventilated
position only.
Do not mount in the vicinity of heat sources (3).
Ambient temperature during operation: 0° Celsius (32°
F) to +35° Celsius (95° F)
Ambient humidity during operation: 30% - 90%
Storage temperature: -25° Celsius (-13° F) to +80°
Celsius (176° F); Storage humidity: 30% - 95%
Sécurité d’utilisation pour les alimentations
secteur TUNZE®
Les alimentations secteur TUNZE®ne sont pas autorisées
pour un fonctionnement hors habitation (1).
An d’empêcher tout dégât d’eau au niveau des
raccordements électriques, les prises d’alimentations
secteur doivent se situer plus haut que l’installation.
Utilisation avec disjoncteur différentiel 30 mA max.
Avant toute intervention dans l’aquarium, débranchez
l’ensemble des appareillages électriques.
N’essayez pas de réparer un câble d’alimentation mais
remplacez tout le câble.
Un raccordement sur tout autre appareillage (2) comme des
systèmes de variation électronique ou des pulseurs n’est
pas autorisé!
La prise et le potentiomètre de réglage sur le boîtier de
raccordement de la pompe sont sensibles à l’eau et peuvent
détruire le pilotage de la pompe en cas de dégâts d’eau!
L’utilisation des pompes Turbelle®stream n’est autorisée
qu’avec les alimentations secteur TUNZE®d’origine.
Placez les alimentations secteur dans une zone sèche et
parfaitement ventilée.
Ne placez pas les alimentations secteur à proximité d’une
source de chaleur (3).
Température ambiante en utilisation : 0°C - +35°C
Humidité ambiante en utilisation : 30% - 90%
Température de stockage : -25°C - +80°C
Humidité de stockage : 30% - 95%

16 17
Befestigung
Der Comline®DOC Skimmer 9004 / 9004 DC ist mit
zwei Magnet Holdern (1) mit einer Haltekraft bis 12 mm
Glasstärke ausgestattet.
Geeigneten Platz an der Glasscheibe vorbereiten. Im
Aquarium sollte die Glasscheibe algenfrei sein, die
Außenseite sollte trocken und sauber sein.
Den DOC Skimmer mit dem Gummiring in Richtung Glas
an die Aquariumscheibe anbringen (2).
Das Außenteil des Magnet Holders von der
gegenüberliegenden Seite der Glasscheibe langsam
und vorsichtig heranführen (3).
Die schwarzen oder blauen Gummiringe können je nach
gewünschter Farbe auf dem Innen- oder Außenmagnet
montiert werden.
Fixation
L’écumeur Comline®DOC Skimmer 9004 / 9004 DC est
équipé de deux Magnet Holder (1) pour une xation sur
vitres jusqu’à 12 mm.
Préparez l’emplacement sur la vitre de l’aquarium. Dans
l’aquarium cette vitre doit être sans d’algues, à l’extérieur
elle doit être propre et sèche.
Appliquez DOC Skimmer contre la vitre de l’aquarium
(2).
Amenez délicatement le Magnet Holder externe en face
de la partie interne (3).
Les anneaux noirs ou bleus peuvent être indifféremment
et en fonction de la couleur souhaitée montés à l‘extérieur
ou à l‘intérieur de l‘aquarium.
Attachment
The Comline®DOC Skimmer 9004 / 9004 DC is equipped
with two Magnet Holders (1) with a holding force for glass
thicknesses up to 12 mm (3/8“).
Prepare a suitable space at the glass pane. The glass
pane must be algae-free inside the aquarium, the exterior
must be dry and clean.
Mount the DOC Skimmer with its rubber ring at the glass
pane (2).
Lead the exterior part of the Magnet Holder up to the
glass pane from the opposite side slowly and carefully
(3).
The black and blue rubber rings might be mounted on
the interior or exterior magnet depending on your favorite
colour.
Zubehör
Magnet Extension 6025.515 (4) erweitert die Haltekraft
des Magnet Holders 6025.512 für den Einsatz an
Glasstärken bis 15 mm.
Accessoires
Magnet Extension 6025.515 (4) augmente la puissance
du Magnet Holder 6025.512 pour des vitres jusqu’à
15 mm.
Accessories
Magnetic Extension 6025.515 (4) extends the holding
force of the Magnet Holder 6025.512 for use on glass
with a thickness of up to 15 mm (1/2“) .

18 19
Platzwahl / Installierung
Comline®DOC Skimmer 9004 / 9004 DC in eine Ecke
des Aquariums so aufstellen, dass er leicht bedienbar ist
(1), der Schaumtopf muss gut zugänglich sein.
Über dem Abschäumer soll genügend freier Raum
vorhanden sein, um den Abschäumertopf senkrecht,
ohne an den Rahmen oder die Leuchte anzustoßen,
entnehmen zu können (2). Dies ist erforderlich, da ein
Teil des Schaumreaktors am Schaumtopf verbunden ist.
Der Wasserstand im Aquarium sollte mit der
Oberächenabsaugung übereinstimmen (3). Wir
empfehlen dafür eine Wasserstandsregelung durch
TUNZE®Osmolator®oder Osmolator® nano.
Comline®DOC Skimmer nie direkt neben eine
Strömungspumpe installieren. Strömungspumpen nie
direkt auf den Comline®DOC Skimmer strömen lassen,
dies könnte den Wirkungsgrad des Abschäumers negativ
beeinussen.
Placement / Installation
Installez Comline®DOC Skimmer 9004 / 9004 DC
dans un coin de l’aquarium et de manière à ce qu’il soit
facile d’utilisation (1), le godet d’écumage doit être bien
accessible.
L’espace libre au-dessus de l’écumeur doit être sufsant
an de pouvoir retirer verticalement et facilement le
godet sans toucher l’éclairage ou la galerie (2). Ceci
est important car le godet et le réacteur d’écumage ne
forment qu’une seule pièce.
Le niveau d’eau de l’aquarium doit correspondre à la
grille d’aspiration de l’écumeur (3). Nous conseillons
l’utilisation de l’Osmolator®ou de l’Osmolator® nano
TUNZE®.
N’installez jamais Comline®DOC Skimmer directement
près d’une pompe de brassage. Ne dirigez jamais une
pompe de brassage directement sur Comline®DOC
Skimmer, cela pourrait inuencer négativement son
rendement et générer des bulles d’air dans l’aquarium.

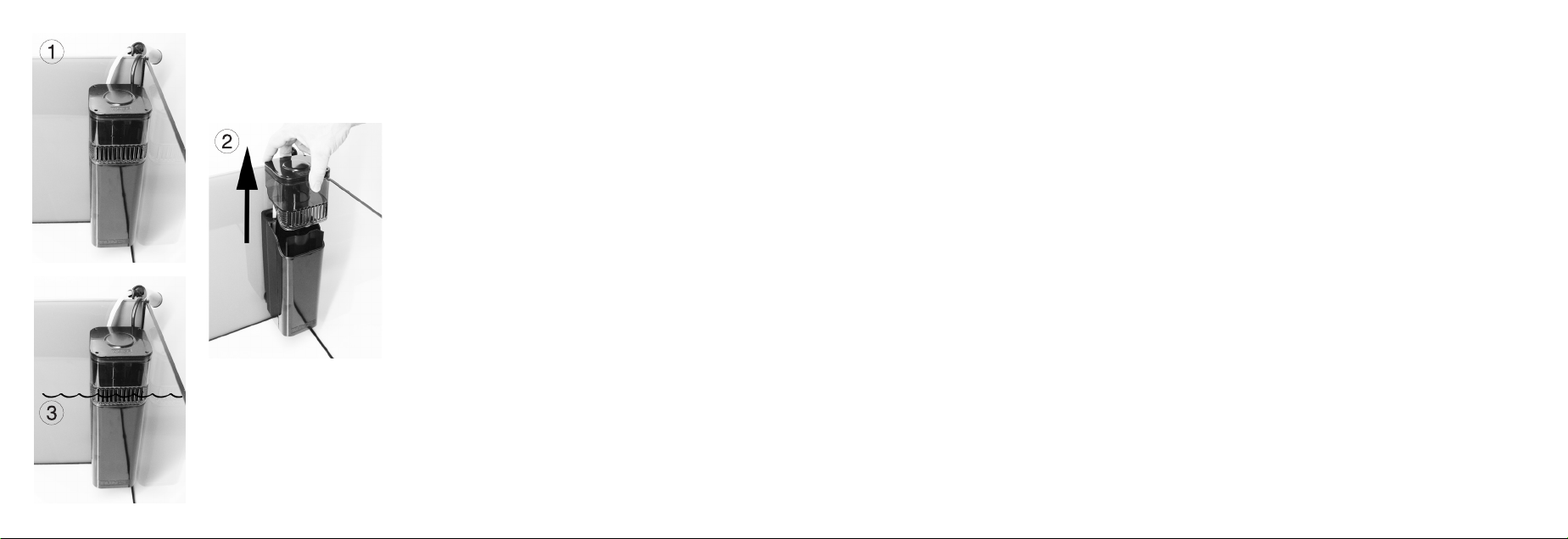

Location selection / installation
Place the Comline®DOC Skimmer 9004 / 9004 DC in a
corner of the aquarium so that it can be operated easily
(1), and the skimmer cup is easily accessible.
There must be enough room above the skimmer, to be
able to remove the skimmer cup vertically without hitting
the frame or the lamp (2). This is necessary because part
of the foam reactor is connected to the foam cup.
The water level in the aquarium should coincide with
the surface suction (3). For this, we recommend a water
level control with the TUNZE®Osmolator®or Osmolator®
nano.
Never install the Comline®DOC Skimmer next to a
circulation pump. Never direct the discharge stream of
a circulation pump directly towards the Comline®DOC
skimmer, as this could adversely affect the efciency of
the skimmer.

20 21
Installierung in Aquarien mit Abdeckungen
Bei Aquarien mit Abdeckungen ist eine Montage der
Comline® gegen die Glasscheibe nur mit Modizierung
möglich (1). Dafür sollten die beiden mitgelieferten
Abstandshalter für Magnet 3162.500 (2) zwischen
Comline®und Magnet montiert werden, dieses erzeugt
einen Abstand von 15 mm.
Magnet Holder an der Comline®mit einem
Schraubenzieher abziehen (3).
Abstandshalter für Magnet auf die Comline®klipsen (4).
Magnet Holder auf den Abstandshalter für Magnet
klipsen (5).
Comline®in das Becken installieren (6).
Installation en aquariums avec galerie
Dans les aquariums comportant une galerie, il est
possible que le montage de la Comline® contre la vitre
ne soit pas toujours possible (1). Pour cela, nous vous
conseillons de monter les deux entretoises pour Magnet
3162.500 (2) entre Comline®et Magnet Holder. La
distance entre la vitre et la Comline®sera alors de 15mm.

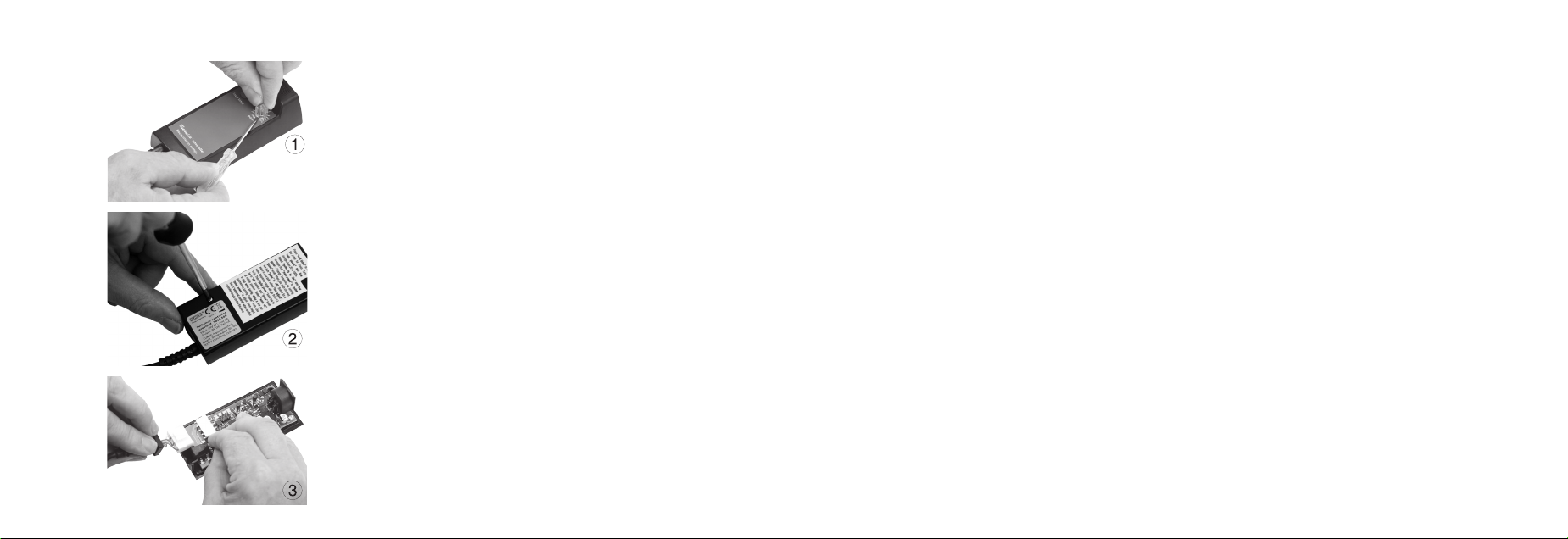

Retirez les Magnet Holder de la Comline®à l’aide d’un
tournevis plat (3).
Clipsez les entretoises sur la Comline®(4).
Clipsez les Magnet Holder sur les entretoises (5).
Montez la Comline®dans l’aquarium (6).
Installation in aquariums with covers
In aquariums with covers an installation of the Comline®
against the glass is only possible with a modication
(1). For this, the two supplied spacers for the magnet
3162.500 (2) should be mounted between the Comline®
and the magnet, to create a spacing of 15 mm (1/2“) .
Remove the Magnet Holder from the Comline®with a
screwdriver (3).
Clip the spacer for the magnet onto the Comline®(4).
Clip the Magnet Holder onto the spacer for the
magnet (5).
Mount the Comline®into the aquarium (6).

22 23
Inbetriebnahme
Abschäumer gut befestigen, dies ist entscheidend für
die Effektivität und einen geringe Geräuschemission des
Gerätes. Der Wasserstand im Aquarium sollte mit der
Oberächenmarkierung (1) übereinstimmen. Es sollte
keine Strömungspumpe direkt in Richtung Abschäumer
strömen.
Stecker am Netz anschließen, der Foamer ist jetzt in
Betrieb.
Luftschraube (2) aufdrehen. Es kann sein, dass ein neu
betriebener Abschäumer eine Startphase von einigen
Stunden bis zu einem Tag benötigt. Bei wässrigem
Schaum muss die Lufteinstellschraube etwas zugedreht
werden oder das Gerät ein paar Millimeter höher als die
gezeigte Wasserlinie (1) positioniert werden.
Bei dunklem Schaum Lufteinstellschraube etwas
aufdrehen oder das Gerät ein paar Millimeter tiefer
positionieren. Nur in kleinen Schritten arbeiten!
Nach der Stabilisierung der Abschäumung kann die
Lufteinstellschraube (2) komplett aufgedreht werden.
Schalldämpfer (3) außerhalb der Abdeckung verlegen,
der Silikonschlauch sollte nicht verlängert oder modiziert
werden.
Mise en service
Veuillez bien xer l’écumeur, un niveau d’immersion
correct est déterminant pour le bon fonctionnement et
le faible niveau sonore de l’appareil. Le niveau d‘eau
de l‘aquarium doit correspondre au niveau conseillé (1).
Aucune pompe de brassage ne doit directement être
orientée sur l‘appareil.
Raccordez la prise électrique au secteur, le Foamer est
en service.
Ouvrez la vis de réglage d’air (2), il est possible que
l’écumeur nécessite quelques heures qu‘à une journée
avant une production normale d’écume. Si l’écume
est trop liquide, refermez légèrement la vis d’air (sens
horaire) ou remontez l‘appareil de quelques millimètres
par rapport au niveau conseillé (1).
Si l’écume est trop concentrée, ouvrez la vis d’air
(sens anti-horaire) ou immergez un peu plus l‘appareil.
Procédez uniquement par petites étapes!
Après stabilisation de l‘écumage, la vis d‘air (2) peut être
ouverte à fond.
Fixez le silencieux d’air (3) à l’extérieur de la galerie, son
tuyau silicone ne doit pas être modié ou prolongé.

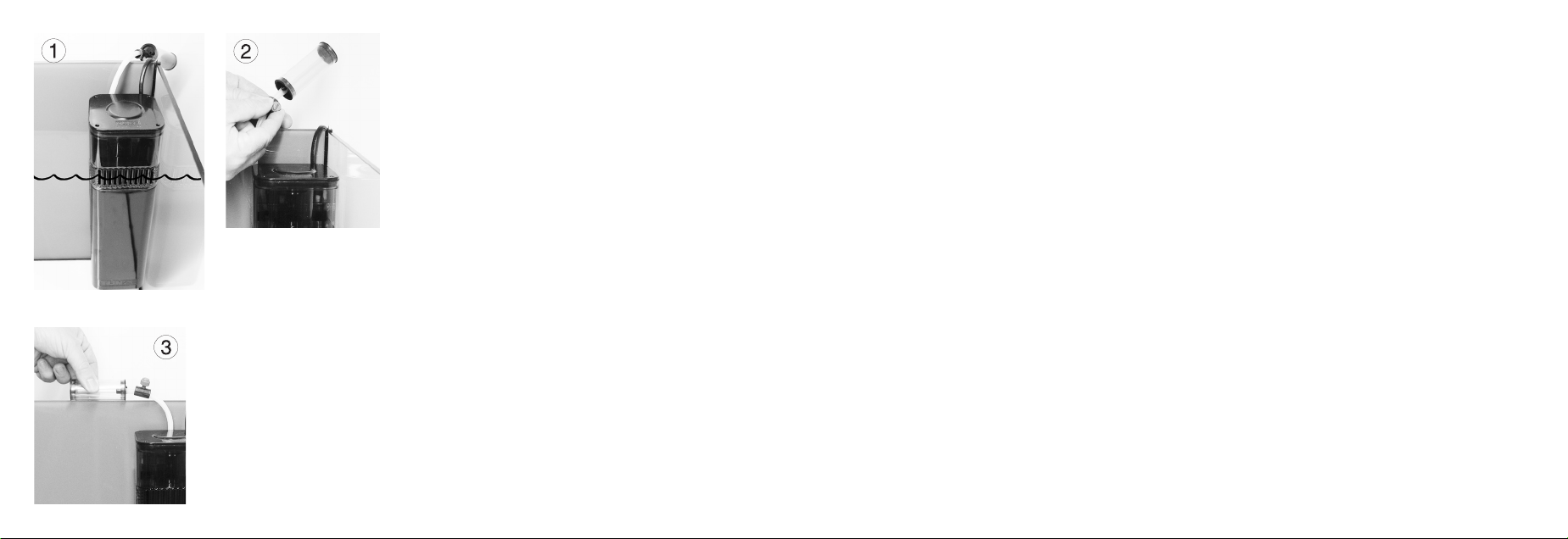

Commissioning
Mount the skimmer rmly – this is essential for efciency
and low noise operation of the device. The water level
in the aquarium should match the surface mark (1). No
circulation pump should stream in the direction of the
skimmer
Connect the plug to the power outlet; the foamer is now
in operation.
Turn the air adjustment screw (2) open completely. It is
possible that a newly operated skimmer requires a start-
up phase of a few hours up to a day. In case of aqueous
foam the air adjustment screw must be closed slighty
or else the device must be positioned a few millimeters
(about .2 in.) above the marked water line (1).
In case of dark foam the air adjustment screw must be
opened somewhat or else the device must be positioned
a few millimeters (about .2 in.) under the marked water
line. Only adjust in small steps!
After stabilizing the skimmer the air adjustment screw
(2) can be opened completely.
Place the silencer (3) outside the cover, the silicone
tubing should not be extended or modied.

24 25
Blasenbildung am Ausgang des
Abschäumers
Beim Betrieb des Abschäumers in der Einfahrphase so
wie bei der Fütterung der Tiere könnten kurzfristig feine
Luftbläschen am Ausgang (4) ausgestoßen werden.
Diese Luftbläschen entstehen, wenn das Aquariumbiotop
mit Sauerstoff übersättigt ist, aber auch bei Zugabe
von Nährstoffen und organischen Versorgungen,
Aminosäure, etc. Auch bei Verwendung von nicht
vorgespülter Filterwatte wird das Wasser sehr schaumig,
der Comline®DOC Skimmer kann ggf. überkochen und
produziert in jedem Fall viele kleine Luftbläschen.
Diese Blasenbildung ist in der Regel für die Tiere
nicht schädlich. Jedoch empfehlen wir immer die
volle Luftleistung zu benutzen und bei zu hoher
Schaumproduktion das Gerät etwas höher im Aquarium
zu positionieren.
Falls die Luftbläschen störend wirken, kann der
Schaumstoffeinsatz 3162.200 an der Unterseite des
Abschäumers eingesetzt werden (5).
Die Blasenbildung verschwindet jedoch nach der
Einfahrphase oder nach ein paar Tagen meistens von selbst.
Production de microbulles d’air au niveau
de la sortie d’eau de l’écumeur
Lors de la phase de démarrage d’un l’aquarium ou durant
le nourrissage des animaux, l’écumeur pourrait brièvement
produire une certaine quantité de très nes bulles d’air au
niveau de sa sortie d’eau (6). Ces microbulles apparaissent
lors d’une saturation de l’aquarium en oxygène dissout
mais aussi lors d’un apport de certains compléments ou
additifs organiques comme des acides aminés, etc. De
même, l’utilisation de nouvelles masses ltrantes non
rincées au préalable et à base de perlon rend l’eau de
l’aquarium très moussante, le Comline® DOC Skimmer
pourrait ainsi déborder et produit dans tous les cas un
excès de microbulles en sortie.
En règle générale, cette production de microbulles n’est
pas nocive pour les animaux. Lors d’une gêne visuelle
momentanée, nous conseillons de garder un débit d’air
maximal mais de positionner l’appareil un peu plus haut
dans l’aquarium.
En cas de gêne visuelle, il est possible de placer
la mousse de ltration 3162.200 en sortie d’eau de
l’écumeur (5).
La production de microbulles en sortie d’écumeur
disparaît d’elle-même après la phase de démarrage ou
après quelques jours de fonctionnement stabilisé.

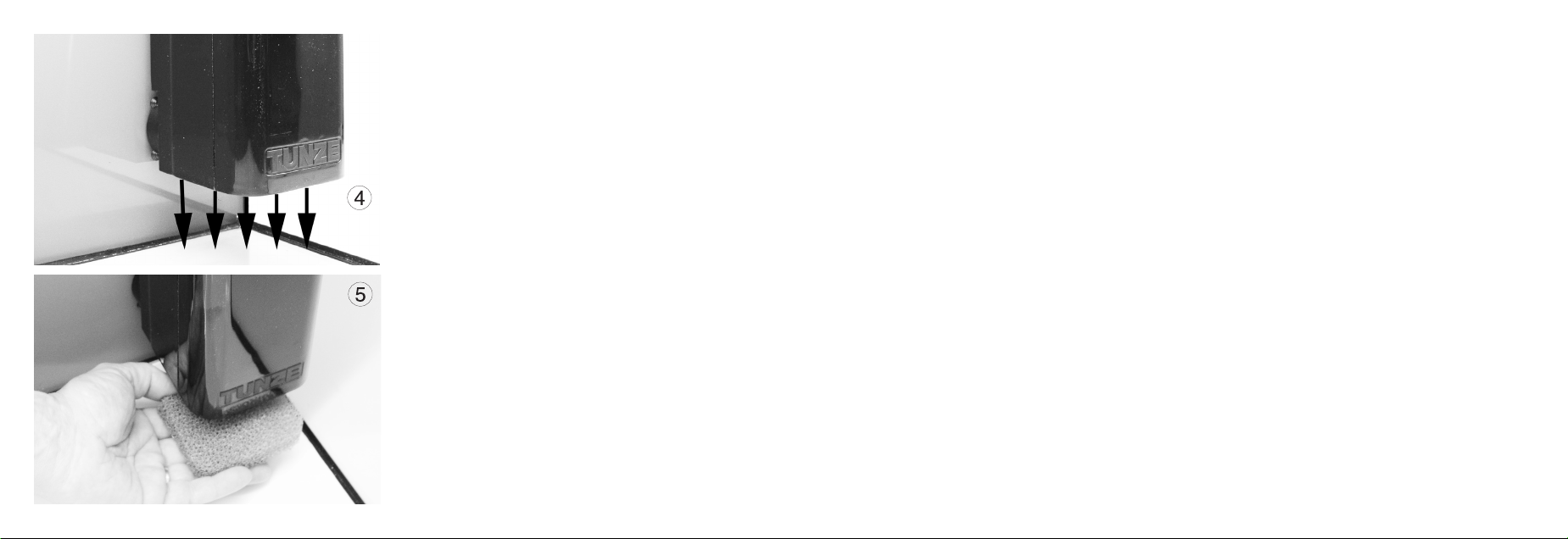

Bubble formation at the output of the
skimmer
During operation of the skimmer in the start-up phase and
during the feeding of the animals it is possible that ne air
bubbles are discharged at the outlet (4). These air bubbles
are created when the aquarium biotope is oversaturated
with oxygen, and also after the addition of nutrients and
organic supplies, amino acid, etc. Even if a lter wool is
used which is not prewashed the water can be very foamy,
and the Comline® DOC skimmer can possibly overow and
denitely produce many small air bubbles.
This bubble formation usually isn’t harmful to animals.
However, we recommend to always use the full air power,
and to position the unit slightly higher within the aquarium
in case of an excessive foam development.
If the ne air bubbles are bothersome, the foam insert
3162.200 can be installed at the bottom of the skimmer
(5).
The bubble formation will usually disappear by itself after
the start-up phase or within a few days.

26 27
Inbetriebnahme nur für Comline®DOC
Skimmer 9004 DC
Kabelstecker (1) vom Netzteil 5012.010 (2) in die
entsprechende Buchse (3) am Turbelle®Controller (4)
einstecken, danach Netzteil ans Netz (5) stecken.
Automatische Abschaltung:
Bei Blockade oder Trockenlauf an der Luft schaltet die
Pumpe sofort ab. Nach Beseitigung der Blockade startet
die Pumpe mit 30 Sekunden Verzögerung automatisch
wieder. Die Pumpensteuerung ist thermisch geschützt.
Das Netzteil ist gegen Kurzschluss und thermische
Überlastung geschützt.
Installation only for Comline®DOC
Skimmer 9004 DC
Plug the connector (1) from the power supply 5012.010
(2) into the appropriate socket (3) on the Turbelle®
controller (4), then connect the power supply to the
plug (5).
Automatic shut-down:
The pump will be stopped immediately in case of
blockage or if the system runs dry. After the blockage has
been removed, the pump will start up automatically after
a delay of 30 seconds. The pump control is thermally
protected. The power supply unit is protected against
short-circuit and thermal overload.
Mise en service uniquement pour Comline®
DOC Skimmer 9004 DC
Raccordez le câble (1) de l’alimentation secteur
5012.010 (2) dans la prise correspondante (3) du
Turbelle®Controller (4) puis branchez l’alimentation sur
le secteur (5).
Arrêt automatique:
En cas de blocage ou de fonctionnement à sec, les
pompes sont immédiatement mises hors service.
Après suppression de ce blocage, les pompes
redémarrent automatiquement avec une temporisation
de 30 secondes. Le pilotage des pompes possède une
protection thermique. Les alimentations secteur sont
protégées contre les courts-circuits et les surcharges
thermiques.

28 29
Weitere Stromversorgung für Comline®
DOC Skimmer 9004 DC – Safety Connector
Der Comline®DOC Skimmer 9004 DC ist mit einem
elektronischen Motor ausgestattet. Die Pumpe kann
damit bei jeder Gleichstromquelle (Batterie, Solarzellen)
von 10 bis 12 V betrieben werden. Für einen sicheren
Anschluss an die Pumpe empfehlen wir den Turbelle®
Safety Connector 6105.500 (1), der eine 4A-Sicherung
enthält. Der Safety Connector ermöglicht den normalen
Betrieb mit dem TUNZE®Netzteil (2), schaltet jedoch
bei Stromausfall selbsttätig eine Batterie (3) oder
eine Gleichstromquelle zu. Es sollte immer auf eine
optimale Betriebsbereitschaft der Batterie durch ein
handelsübliches Ladegerät geachtet werden. Blei-KFZ-
Starterbatterien sind in Wohnräumen unzulässig!
Comline®DOC Skimmer 9004 DC nie direkt und
ohne Sicherung auf eine Batterie oder allgemeine
Gleichstromquelle anschließen.
Maximale Gleichstromspannung 14 Volt (Abschalt-
grenze), oberhalb von 24 Volt erfolgt Zerstörung der
Elektronik.
Other power supply units for Comline®
DOC Skimmer 9004 DC – safety connector
Comline®DOC Skimmer 9004 DC is equipped with an
electronic motor. Thus, the pump can be operated on any
direct-current source (battery, solar cells) from 10 V to
12 V. For a safe connection of the pump, we recommend
the Turbelle®safety connector 6105.500 (1), which
contains a 4 amps fuse. The safety connector permits
normal operation with the TUNZE®power supply unit (2),
but in case of a power failure it will automatically switch
over to a battery (3) or a direct-current source. Always
ensure a correct charge condition of the battery by using
a commercially available charger. Indoor use of lead
starter batteries for cars is inadmissible!
Never connect the Comline®DOC Skimmer 9004 DC to
a battery or a direct-current source directly and without
fuse.
Maximum direct-current source permissible 14 Volt (cut-
off limit); above 24 Volt the electronic system will be
destroyed.
Autres alimentations pour Comline®DOC
Skimmer 9004 DC - Safety Connector
Le Comline®DOC Skimmer 9004 DC possède un moteur
électronique. La pompe peut ainsi fonctionner à l’aide de
n’importequellesourcedecourantcontinu(batterie, cellules
photovoltaïques) de 10 à 12 V. Pour un raccordement de
ces pompes en toute sécurité, nous conseillons l’utilisation
de Turbelle
®
Safety Connector 6105.500 (1) comportant
un fusible de 4A. Safety Connector permet une utilisation
normale avec l’alimentation secteur TUNZE®
(2) mais
enclenche aussi une batterie (3) ou toute autre source de
courant continu en cas de défaut de l’alimentation secteur.
Il est important de veiller à la bonne charge de la batterie
de secours à l’aide d’un chargeur usuel prévu à cet u sage.
L‘usage d‘une batterie de voiture au plomb est interdit
dans les habitations!
Ne raccordez jamais le Comline®DOC Skimmer 9004 DC
en direct sur une batterie ou sur une source de courant
continu.
Tension continue maximale 14 V (seuil de commutation).
Au-delà de 24 V, l’électronique est endommagée.
+ -
12 - 24 V
Battery

30 31
Abstecken des Pumpenkabels
Im Controller kann das Pumpenkabel für
Installationszwecke abgesteckt werden:
Einstellknöpfe mit einem kleinen Schlitzschrauben-
dreher entfernen (1).
Beide Schrauben der Gehäuserückseite lösen (2).
Stecker von der Platine abziehen und nach erfolgreicher
Installation wieder aufstecken (3).
Déconnexion du câble de pompe
Pour des raisons d‘installation, le câble de pompe relié
au Controller peut se déconnecter:
A l‘aide d‘un petit tournevis plat, retirez les boutons du
Controller (1).
Ouvrez les deux vis à l‘arrière du Controller (2).
Retirez le connecteur de pompe sur la platine (3) puis
remontez le tout après installation.
Detaching the pump cable
For installation purposes, the pump cable can be
detached from the controller:
Remove the setting buttons with a small at-head
screwdriver (1).
Remove both screws on the rear side of the housing (2).
Remove the plug from the circuit board, and reattach it
after the successful installation (3).

32 33
Ozonzugabe
Ozon sorgt für sehr klares Wasser und ist ein gutes
Mittel gegen die Korallenkrankheit RTN (Rapid Tissue
Necrosis) in Steinkorallenaquarien. Bei Verwendung
des Ozonisator (1) mit dem DOC Skimmer 9004, sollte
der Schalldämpfer nicht verwendet werden. Um die
Leistung des Abschäumers nicht zu reduzieren, Silikon-
Luftschlauch 4x1,5mm nicht verlängern.
Als Ozonzusatz für ein Korallenriffaquarium mit
Steinkorallen empfehlen wir nur geringen Mengen
von 1mg Ozon pro 100 Liter Wasser. Bei Ozonzugabe
wird das Abschäumwasser deutlich heller, zu hohe
Ozonzugabe reduziert die Abschäumerleistung.
Wichtiger Hinweis: Unkontrollierter Ozon-Dauereinsatz
kann zu Schädigungen der Gesundheit sowie der Elektro
und Kunststoffteile (= Materialversprödung) führen.
Kunststoffe, die mit Ozon längere Zeit in Kontakt sind,
werden spröde und sind bruchgefährdet.
Ozone addition
Ozone provides very clear water and is a good remedy
for the coral disease RTN (Rapid Tissue Necrosis) in
hard coral aquariums. When using the ozonizer (1) with
the DOC skimmer 9004, the silencer should not be used.
In order not to reduce the performance of the skimmer do
not extend the 4x1.5mm silicon air hose.
We recommend and ozone addition for a reef aquarium
with hard corals, only in small amounts of 1 mg of ozone
per 100 liters (25 USgall.) of water. The addition of
ozone will make the skimmer water lighter in color, and
an excessive addition of ozone will reduce the skimmer
performance.
Important note: Uncontrolled long-term ozone use can
cause health implications as well as damage to electrical
and plastic parts (= embrittlement). Plastics which are
exposed to a prolonged contact with ozone, will become
brittle and are prone to breakage.
Raccordement à l’ozone
L’ajout d’ozone rend l’eau particulièrement cristalline,
c’est aussi un excellent moyen de lutte contre la maladie
des coraux R.T.N. (Rapid Tissue Necrosis) dans les
aquariums récifaux de coraux durs. Lors de l’usage d’un
ozoniseur (1) avec l’écumeur DOC Skimmer 9004, nous
conseillons de ne pas utiliser le silencieux à air. An de
ne pas réduire le débit d’air de l’écumeur, veuillez ne pas
rallonger le tuyau silicone 4x1,5mm.
Pour un aquarium récifal de coraux durs, nous
recommandons un appoint d’ozone de 1mg pour 100
litres d’eau. En utilisant de l’ozone, l’écume dans le godet
de l’écumeur sera plus claire, une trop grande quantité
d’ozone réduit la production d’écume.
Remarque importante: l’utilisation permanente et
incontrôlée d’ozone peut conduire à des nuisances
pour la santé ainsi que pour le matériel électrique et les
matières plastiques (désagrégation). Lors d’un contact
prolongé avec de l’ozone, certains plastiques peuvent se
désagréger et devenir sensibles à la rupture.

34 35
Wöchentliche Wartung
Schaumtopf entleeren: Dafür Foamer vom Netz trennen,
Schaumtopf komplett nach oben abheben (1), Deckel
abnehmen und Reaktor auf den Deckel stellen um
Wasserverlust zu vermeiden (2).
Schaumtopf nach dem Entleeren mit klarem Wasser und
der mitgelieferten Bürste reinigen.
Falls verwendet, Schaumstoffeinsatz 3162.200 reinigen
(3).
Schaumtopf wieder einsetzten und Foamer einschalten,
der Abschäumer baut seine übliche Leistung gleich
wieder auf.
Nach größeren Reinigungen im Aquarium kann die
Anlaufphase ein paar Stunden dauern (Hautfett). Je nach
Biotop und Wasserbelastung kann die Schaumproduktion
mehr oder weniger sein. Die Topfreinigung muss jedoch
regelmäßig erfolgen.
Bei Stillstand des Foamers wird eine Spülung der
Luftdüse durchgeführt, was die Wartungsabstände des
Geräts deutlich verlängert.
Falls nötig, Schaumstoffeinsatz am Wasserausgang kurz
spülen (3).
Entretien hebdomadaire
Videz le godet d’écumage : pour cela, débranchez la
prise électrique du Foamer, extrayez le godet vers le
haut (1), déposez le couvercle puis posez le godet sur le
couvercle an d’éviter les pertes d’eau (2).
A l’aide des brosses fournies, nettoyez le godet à l’eau
claire.
Si utilisée, nettoyez la mousse de ltration 3162.200 (3).
Replacez le godet sur l’écumeur et rebranchez le Foamer,
la reprise de l’écumage est en principe immédiate.
Suite à une intervention dans l’aquarium, cette reprise
pourrait durer quelques heures. La production d’écume
est très variable en fonction du biotope et de sa charge
organique. Cependant, le nettoyage du godet d’écumage
est une opération à conduire très régulièrement.
En arrêtant le Foamer lors du nettoyage du godet, les
incrustations calciques dans le circuit d‘air se trouvent
dissoutes ce qui diminue les interventions d‘entretien de
l‘appareil.
Si nécessaire, rincer la mousse (3) sous l‘eau claire.
Weekly maintenance
To empty the skimmer cup, disconnect the foamer from
the mains power, completely lift up the foam cup (1),
remove the cover and place the reactor on the cover in
order to prevent spills (2).
After emptying the foam cup clean it with water and the
included brush.
If used, clean the foam insert 3162.200 (3).
Reinsert the foam cup and switch on the Foamer. The
skimmer will quickly deliver its usual performance again.
After larger maintenance efforts in the aquarium, the
start-up phase take a few hours (skin oils and suspended
matter). Depending on the biotope habitat and water
stress, the foam productions may be higher or lower. The
cup cleaning must be performed regularly.
During Foamer standstill, the air jet will be rinsed, which
leads to signicantly prolonged maintenance intervals of
the device.
If necessary, rinse the foam insert at the water output
briey (3).

36 37
Jährliche Wartung / Zerlegen
Mindestens einmal alle zwei Jahre ist eine komplette
Wartung der Anlage erforderlich. Bei ungünstigen
Verhältnissen, wie z.B. starker Schlammbildung oder
bei nachlassender Leistung, sind die Intervalle kürzer
anzusetzen. Unter Umständen ndet während dieser Zeit
keine Abschäumung statt, dies ist aber für ca. 1 Std. kein
Risiko für die Tiere.
Das Zerlegen kann ohne Werkzeug ausgeführt werden.
Schaumtopf entfernen, Foamer außer Betrieb setzen,
und DOC Skimmer mit Hilfe eines kleinen Behälters aus
dem Becken entnehmen.
Rasthaken vom Deckel (1) durch festes Ziehen lösen.
Rasthaken der Abschäumer- Blende (2) durch
gleichzeitigen Druck auf die Stellen (3) lösen und
Gehäuse öffnen.
Entretien annuel / Démontage
Nous conseillons de réaliser au moins un entretien
completde l’appareil tousles deux ans.Lors deconditions
de fonctionnement difciles, par ex. beaucoup de mucus
ou une diminution des performances, cet entretien
pourrait intervenir plus tôt. Durant cette intervention
d’une heure, l’aquarium est privé de son écumage ce qui
ne devrait pas présenter de risques pour les animaux.
Le démontage s’effectue sans outillage.
Déposez le godet d’écumage, débranchez le Foamer
puis retirez DOC Skimmer de l’aquarium en le posant
dans un petit récipient.
Déclipsez le couvercle arrière comme sur la vue (1).
Libérez les clips de xation de la plaque avant (2) de
l’écumeur en poussant sur les zones (3) tout en tirant la
plaque avant pour ouvrir l’écumeur.
Annual maintenance / disassembly
A maintenance of the entire system must be performed at
least every second year. Under unfavorable conditions,
such as excessive sludge formation or in case of a
decreasing performance, the intervals must be shortened.
It is possible, that during this time a skimming will not be
performed. This should not pose a risk for the animals if it
lasts for less than approx. one hour.
Disassembly can be done without tools.
Remove the skimmer cup, unplug the Foamer and
remove the DOC skimmer from the aquarium with a small
container.
Loosen the latch hook (1) from the cover by pulling rmly.
Loosen the latch hook (2) of the skimmer panel (2) and
open the housing by simultaneously applying pressure to
the points (3).

38 39
Foamer von der Platte entfernen (4).
Luftschlauch vom Foamer abziehen (5).
Wartung des Foamers vornehmen, siehe Comline®
Foamer 9004.040 / 9004.041 / Wartung.
Der Luftweg muss frei und sauber sein.
Gehäuse gründlich ausspülen und ggf. Algen entfernen.
Nach Beendigung der Wartung, die verschiedenen
Komponenten rückwärtig wieder zusammensetzen.
Gehäuse und Blende auf eine gerade Fläche stellen (6)
und zusammenschieben. Der Silikonschlauch darf nicht
geknickt sein!
Remove the Foamer from the plate (4).
Disconnect air hose from the Foamer (5).
Perform maintenance of the Foamer, see Comline®
Foamer 9004.040 / 9004.041 / maintenance.
The air line must be free and clean.
Thoroughly rinse the housing and remove any algae.
After the maintenance is concluded reassemble the
various components in reverse disassembly order. Place
the housing and panel onto a at surface (6) and slide
them together. The silicone hose may not be kinked!
Retirez le Foamer de la plaque (4).
Retirez le tuyau d’air du Foamer (5).
Effectuez l’entretien du Foamer, voir Comline®Foamer
9004.040 / 9004.041 / Entretien.
Le circuit d’air doit être propre et non obstrué.
Nettoyez le corps de l’écumeur, éliminez les algues et les
dépôts éventuels.
A la n de l’entretien, remontez à nouveau les différentes
parties dans l’ordre inverse du démontage. Posez le
corps Comline® et la plaque avant de l’écumeur sur une
surface parfaitement plane en les réunissant avec une
légère pression (6). Le tuyau silicone ne doit pas être plié!
