TYSTOR WP2410 User manual

©
TYSTOR
WP2410 LITHIUM
BRUKSANVISNING MANUAL
BRUGSANVISNING KÄYTTÖOHJE
BEDIENUNGSANLEITUNG
Batteriladdare Batterycharger
Batterilader Akkuvaraajat
Ladegerät
24V 10A
TYSTOR AB
Nilsbol • S-64295 Flen • SWEDEN
Tel [phone] Fax [phone]
www.tystor.com [e-mail]
WP2410_291-007VLFP_1727
TYSTOR WP2410 Svenska
TYSTOR WP2410 Batteriladdare är avsedd för Litium batteri ( LiFePO4).
Följ batteritillverkarnas anvisningar om skötsel och rengörning.
Anslutning till 230V sker via den medföljande nätkabeln.
MONTERING
TYSTOR WP2410 batteriladdare arbetar mellan -20°C och +30°C och med
begränsad kapacitet till +60°C.
TYSTOR WP2410 batteriladdare kan monteras vertikalt eller horisontellt.
Kontakten ( bild B ) får endast användas för service/omprogrammering eller för
annan specificerad applikation.
Inga speciella regler är nödvändiga med hänsyn till elektromagnetisk interferens.
Monteringen skall vara fackmannamässigt utförd, tänk på att
batteriladdaren kan utsättas för vibrationer.
OBS! Batterikabeln bör anslutas direkt på batteripolskorna, uttag längs batteri-
kablarna får ej förekomma.
Om batterikablarna kortsluts eller polvänds, stängs laddströmmen av.
Efter att batterikablarna kopplats rätt börjar batteriladdaren att ladda batteriet.
INDIKERINGAR
Se Bild C
UNDERHÅLL
Endast normal rengöring från damm och liknande får ske. Koppla ur laddaren och
använd en ren fuktad trasa. Använd aldrig alkohol eller oljebaserade
rengöringsmedel.
DEPOSITION/RETUR “end of life”
Deposition/retur skall göras enligt gällande regler för varje land.
Produkten är inte klassad som farligt avfall.
TRANSPORT
Temperaturområdet för transport är -40 till +85 °C.
Tekniska data WP2410
Inspänning
Systemspänning
Laddningsspänning, max
Laddningsspänning, bevakning
Max laddström
Ineffekt
Egenförbrukning
Längd / Bredd / Höjd
Vikt med kablar
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande.
För senaste information, besök vår hemsida www.tystor.com.
TYSTOR WP2410 Dansk
TYSTOR WP2410 beregnet til opladning af Lithium batteri ( LiFePO4).
Batteriproducentens anvisninger om vedligeholdelse och rengøring skal følges.
Tilslutning til 230 V sker via det medfølgende netkabel.
MONTERING
TYSTOR WP2410 Batterilader fungerer mellem -20°C og +30°C og med
begrænset kapacitet op til +60°C.
TYSTOR WP2410 kan monteres hængende eller liggende horisontalt.
Kontakten (billede B) må kun bruges ved service og/eller omprogramering eller
anden specificeret brug.
Icke speciella regler är nödvändiga med hänsyn till elektromagnetisk interferens.
Monteringen skal udføres håndværksmæssigt korrekt, tænk på at
batteriladeren kan udsættes for vibrationer.
OBS! Batterikablerne skal tilsluttes direkte på batteripolerne, udtag langs
batterikablerne må ikke forekomme.
Hvis batterikablerne kortsluttes eller polvendes, afbrydes ladestrømmen.
Efter at batterikablerne er blevet tilsluttet korrekt til plus og minus, begynder
batteriladeren at lade batteriet.
INDIKERINGAR
Se Billede C
VEDLIGEHOLDELSE
Den eneste nødvendige vedligeholdelse er rengøring. Tag altid 230 volt stikket ud
før vedligeholdelse. Fjern støv og lign. fra laderen med en blød fugtig klud. Brug
aldrig sprit- salmiak- eller oliebaserede væsker til rengøring.
BORTSKAFFELSE/ Når produktet skal smides ud.
Ved bortskaffelse, når laderen skal smides ud, skal gældende regler for
affaldshåndtering følges. Dette produkt er ikke klassificeret som farligt affald.
Bortskaffes sammen med andet elektronik affald.
TRANSPORT.
Temperaturområde for transport er -40°C til +85°C.
TYSTOR WP2410 Norsk
TYSTOR WP2410 Batterilader er laget for Lithium batteri ( LiFePO4).
Batteriprodusentens veiledning om vedlikehold och rengjøring må følges.
Tilkobling til 230V skjer via den medfølgende nettkabelen.
MONTERING
TYSTOR WP2410 batterilader arbeider mellom 20ºC og +30ºC og har begrenset
kapasitet opp til +60ºC.
TYSTOR WP2410 Batterilader kan monteres vertikalt eller horisontalt.
Kontakten (figur B) skal bare brukes for service/omprogrammering eller for
annen spesifisert applikasjon.
Ingen spesielle forholdsregler er nødvendige med hensyn til elektromagnetisk
interferens.
Montering skal være fagmessig utført, tenk også på at laderen kan utsettes
for vibrasjoner.
OBS! Batterikabelen bør kobles direkte på batteripolene, uttak på batterikablene
må ikke forekomme.
Hvis batterikablene kortsluttes eller polene vendes (snus), stenges
ladestrømmen.
Når batterikablene er koblet riktig, vil laderen begynne å lade batteriet.
VARSELLAMPER
Se Bilde C.
VEDLIKEHOLD:
Bare normal rengjøring på grunn av støv og lignende er nødvendig.
Laderen kobles fra nettspenning og gjøres ren med en ren fuktig klut.
Bruk ikke alkoholholdige eller oljebaserte væsker til rengjøring.
DEPONERING.
Deponering/retur skal skje etter regler for gjeldende land.
Produktet er ikke klassifisert som farlig avfall.
TRANSPORT:
Temperaturområde for transport er -40°C til +85°C.
TYSTOR WP2410 English
TYSTOR WP2410 Battery Charger is intended for charging Lithium batteri (
LiFePO4).
The battery manufacturer's instructions on care and cleaning, must be followed.
Connection to 230V takes place with the attached cable.
INSTALLATION
TYSTOR WP2410 Battery Charger operate fully between -20°C and +30°C, and
with reduced capacity up to +60°C.
TYSTOR WP2410 chargers may be mounted vertically or horizontally.
The Contact ( picture B ) may only be used for service/reprogramming purpose or
other specified application.
No special precautions regarding electromagnetic interference are necessary.
The installation must be performed in a workmanlike manner, keep in mind
that the battery charger is exposed to vibrations.
NOTE! The battery cable should be connected directly to the battery terminal
studs, connections along the battery cables are not permitted.
If the battery cables are connected wrong or short circuit, the charging current will
be shut off.
After the battery cables have been correct connected, the battery charger will
start to operate properly.
INDICATORS
See picture C.
MAINTENANCE
Only ordinary house hold maintenance is required.Disconnect the charger from
the mains before any maintenance.Remove dust and similar from the unit with a
soft moist cloth.Do not use any alcoholic or oil based fluid for cleaning.
DEPOSITION/RETURN AT END OF LIFE.
Deposition/return at end of life must follow the rules for electronic equipment in
your country.The product is not classified as dangerous waste.
TRANSPORTATION.
Environmental condition for transportation is -40 to +85 deg. Celsius.
Tekniske data WP2410
Inspænding
Systemspænding
Ladespænding, max
Ladespænding, overvågning
Max. ladestrøm
Tilslutningseffekt
Egetforbrug
Længde / Bredde / Højde
Vægt med kabler
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
Vi forbeholder os retten til tekniske ændringer uden forudgående varsel.
For nyeste informationer, besøg vor hjemmeside www.tystor.com og
www.kjoeller.com
Tekniske data WP2410
Spenning
Systemspenning
Ladningsspenning, max
Ladningsspenning, overvåkning
Maks ladestrøm
Inneffekt
Egenforbruk
Lengde/Bredde/Høyde
Vekt med kabler
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
Vi forbeholder oss retten til tekniske endringer uten ytterligere varsler.
Besøk vår hjemmeside www.tystor.com og se siste nytt.
Technical data WP2410
Input voltage
System voltage
Charging voltage, max
Charging voltage, controlled level
Max charging current
Rated power
Consumption
Length / Width / Height
Weight with cables
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
We reserve the right to change technical data without prior notice.
For latest information, visit our home page www.tystor.com
TYSTOR
BATTERYCHARGERS
TYSTOR WP2410 suomi
TYSTOR WP2410 Akkulataaja on tarkoitettu lyijyakuille ja hyväksytty kiinteään
asennukseen 24V systeemissä.
Ladatessa ei tarvitse ruuvata akun kennoproppuja irti tai irrottaa akun kaapeleita.
Akkuvalmistajan ohjeita hoidosta, täytöstä tislatulla vedellä, puhdistuksesta ja
senkaltaisesta täytyy seurata. HUOMIO! Tarkasta akunnestetasa säännöllisesti.
Liittyminen 230:n V tapahtuu asennetun verkkokaapelin kautta.
ASENNUS
TYSTOR WP2410 Akkulataaja työskentelee –20°C ja +30°C välillä ja rajoitetulla
teholla +60° :n asti.
TYSTOR WP2410 lataajan voi asentaa pystyyn vaakasuoraan.
Pistotulppaa ( kuva B ) saa käyttää ainoastaan palveluun/uudelleenohjelmointiin
tai toiseen määritettyyn sovellukseen.
Sähkömagneettisiin häiriöihin katsoen ei tarvita erityissäännöksiä.
Asennuksen pitää olla ammattimiesmäisesti suoritettu, ajattele että
akunlataaja voi altistua värähdyksille.
HUOMIO! Akun kaapelit pitäisi liittää suoraan akun napoihin, ulosottoa
akunkaapelien mitalla ei saa ilmetä.
Jos akunkaapelit lyhytsulkevat tai napakäännettään, sulkeutuu latausvirta pois.
Kun akunkaapelit on liitetty oikein akkulataaja aloittaa akun latausta.
ILMOITUKSIA
Katso kuva C
HUOLTO
Vain tavallinen puhdistus pölystä jne. on salittu.
Irrota laturi ja käytä puhdasta ja kosteaa liinaa.
Älä käytä alkoholia tai öljypohjaisia puhdistusaineita.
TALLETUS/PALAUTUS “end of life”
Talletus/palautus on tehtävä kunkin maan sääntöjen mukaisesti.
Tuote ei ole luokiteltu vaaralliseksi jätteeksi.
KULJETUS
Lämpötila-alue kuljetukselle on -40 ja +85 °C välillä.
Teknillistä data WP2410
Sisäjännite
Systeemijännite
Latausjännite maksaa
Latausjännite vartiointi
Maksimilatausvirta
Tehoton
Maksimilatausvirta
Pituus/Leveys/Korkeus
Paino kaapeleitten
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
Me pidätämme meille oikeuden teknillisiin muutoksiin ilman edelläkäypää ilmoitusta.
Myöhäisimmän informaation takia vierailkaa meidän kotisivuilla www.tystor.com..

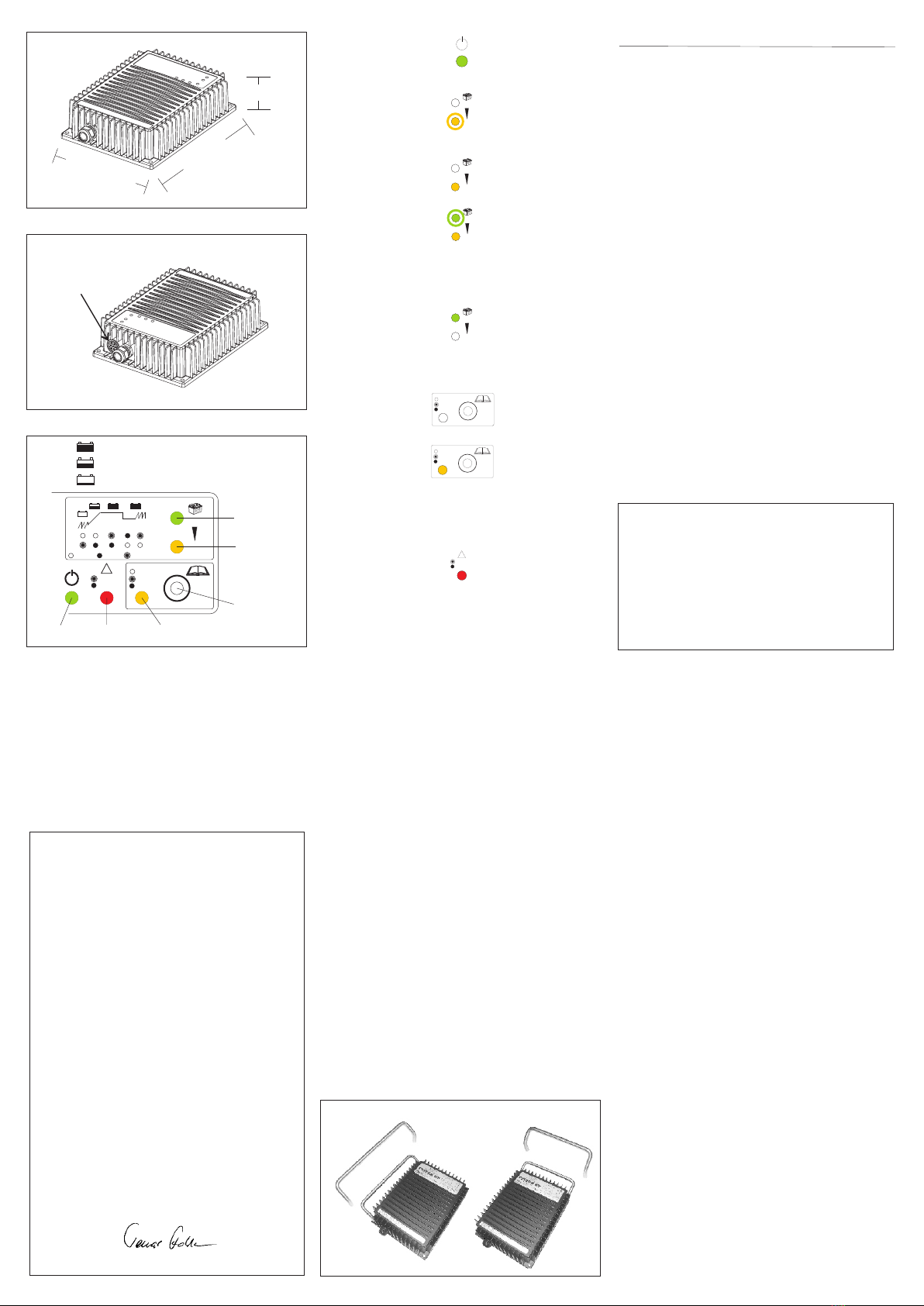

ALED5 lyser grön
Nätspänning ansluten
LED2 blinkar gul.
Batteritest
Därefter Mjukstart max 5A
till 24V nås.Vid defekt batteri
avbryts startförsöket efter 4h.
Röd LED4 tänds.
LED2 lyser gul.
Bulk-laddning
10A i max 6h
LED2 lyser gul + LED1
blinkar grönt.
Absorbtion-laddning.
29,2V 4h efter att strömmen
sjunkit till 1,5A,max 4h.
Därefter Analys testar
batteriet i 10sec
LED1 lyser grön.
Underhållsladdning
Float 27,6V max 10A
.
LED3 släckt
Normal laddning
LED3 lyser gul.
UVP läge.
12,5V 5A fast utspänning.
---FELFUNKTIONER ----
LED4 lyser röd.
Laddningen avbruten pga
defekt eller urkopplat batteri.
Stäng av laddaren och
åtgärda.
LED5 is green.
Mains connected.
LED2 flashing yellow.
Test of battery
Followed by Softstart max 5A
until 24V is reach. Interrupted
after 4h.
LED4 red - faulty battery.
LED2 is yellow.
Bulk charge
10A for max 6h
LED2 is yellow + LED1
flashing green
Absorption charge
29,2V until 4h after the current
dropped to 1,5A,max 4h.
Followed by Analysis
checking the battery for 10sec
LED1 is green.
Maintenance charge
Float charge 27,6V max 10A
LED3 dark
Normal mode
LED3 is yellow.
UVP mode.
12,5V 5A constant.
---------- ERRORS ---------
LED4 is red.
Charger halted by defective or
disconnected battery.
Disconnect mains and check.
GARANTI
För våra produkter lämnas 2 års garanti räknat från försäljningsdatum. Garantin
omfattar fabrikations- och materialfel. Skador som orsakats av felaktig
montering och skötsel ersättes ej. Garantiersättning enligt svensk praxis kan
endast åberopas tillsammans med inköpskvitto varav framgår varutyp, datum
och försäljningsställe. Vid eventuell reklamation sändes den felaktiga varan eller
i förekommande fall utbytbar defekt detalj tillsammans med kvitto enligt ovan
och genom återförsäljarens försorg till :
TYSTOR AB, Nilsbol, 642 95 FLEN.
GARANTI
For vore produkter gives 2 års garanti fra fabrikken samt 3 års KJØLLER-
garanti regnet fra salgsdato til forbruger. Garantien omfatter fabrikationsfejl- og
materialfejl. Skader, som er forårsaget af fejlmontering, fejlbrug eller vold
erstattes ikke. Garantierstatning i henhold til dansk praksis. Forbrugeren skal
fremlægge kvittering for varen med dato og salgssted anført. Ved eventuel
reklamation sendes den defekte del sammen med kvittering til forhandleren
som besørger denne videresendt til importøren:
KJØLLER, Rovsingsgade 82, 2200 Kbh. N,
tel [phone] fax [phone] www.kjoeller.com, [e-mail]
GARANTI
For våre produkter gis garanti i henhold til gjeldende kjøpslov. Garantienomfatter
fabrikasjons- og materialfeil. Skader forårsaket ved feil behandling eller
montering erstattes ikke. Garantierstatning i henhold til norsk praksiskan kun
påregnes ved presentasjon av datostemplet kvittering som måinneholde
varetype, dato og forhandler. Ved eventuell reklamasjon sendes den defekte del
sammen med innkjøpskvitteringen til forhandleren som besørger denne
videresendt til importøren.
GUARANTEE
We grant a 24-month guarantee for the product commencing on the date of
purchase. The guarantee applies to defects in material or workmanship.
Damage arising from incorrect assembly or improper use is not covered by this
guarantee. In the event of a claim under this guarantee, hand in the defective
product or part with the original invoice to your Tystor dealer. The dealer
forwards the product/part to the importer. The guarantee is only valid if the
article, the date and place of purchase are specified on the invoice. All other
claims are excluded from this guarantee unless our liability is mandatory by law.
TAKUU
Takuu on voimassa kaksi vuotta ostopäivästä lukien. Takuu koskee valmistus-,
aine- ja rakennevirheitä. Vahinkoja, jotka aiheutuvat virheellisestä asennuksesta
tai hoidosta, emme korva. Takuukorvaus voidaan suomalaisen käytännön
mukaan esittää ainoastaan ostokuitin yhteydessä, mistä ilmenee päiväys,
tavaratyyppi ja myyntipaikka. Mahdollisessa korvausvaatimustapauksessa
lähetetään viallinen laite tai vaihdettavissa oleva vioittunut osa sekä ostokuitti
jälleenmyyjälle, joka toimittaa sen maahantuojalle.
GARANTIE
Wir übernehmen für unser Produkt eine Garantie von 24 Monate ab Kaufdatum.
Die Garantie fasst Material- und Herstellungsfehler um. Von der Garantie sind
Schäden, die auf unsachgemäßen Einbau oder Gerbrausch zurückzufürhen
sind, ausgenommen. Im Garantiefall geben Sie bitte das defekte Gerät oder Teil
zusammen mit der Originalrechnung Ihrem Tystor Händler. Der Händler leitet
das Gerät/Teil an den Importeur weiter. Die Garantie hat nur Gültigkeit, wenn
Artikel, Kaufdatum und Verkaufstelle auf der Originalrechnung spezifiziert sind.
Art aus dieser Garantie sind ausgeschlossen, soweit nicht unsere Haftung
zwingend vorgeschrieben ist.
Artikelnummer / Partlist
TYSTOR WP2410 LITHIUM
Bärhandtag kort
Bärhandtag lång
Gummifötter/sats
TYSTOR WP2410 LITHIUM
Handle short
Handle long
Rubber feet/kit
291-006VLFP
PH0505-138
PH0505-188
810-012
TYSTOR WP2410 Deutsch
TYSTOR WP2410 ist zum Laden von Lithium batteri ( LiFePO4).
Die Anweisungen des Produzenten der Batterie bezüglich Wartung und
Reinigung u.a. sind doch Folge zu leisten.
Anschluss an 230 V geschieht mit dem mitgelieferten Netzkabel.
MONTAGE 0 0
TYSTOR WP2410 Batterieladegerät funktioniert zwischen -20 C und +30 C und
0
mit begrenzter Kapazität bis zu +60 C.
TYSTOR WP2410 kann hängend oder horizontal liegend angebracht werden.
Der Kontakt ( Bild B ) darf nur neu programmier Zweck oder andere für Dienst/
spezifizierte Anwendung nur benutzt werden.
Keine speziellen Vorkehrungen betreffend elektromagnetische Störung sind notwendig.
Die Montage muss korrekt ausgeführt werden denken Sie daran, dass das
Batterieladegerät Vibrationen ausgesetzt wird.
Bitte bemerken! Die Batteriekabel müssen direkt an die Batteriepole
angeschlossen werden. Abgriffstellen entlang der Batteriekabel dürfen nicht
vorkommen.
Falls die Batteriekabel kurzgeschlossen oder polgewendet werden, wird der
Ladestrom unterbrochen.Nachdem die Batteriekabel korrekt an Plus und Minus
angeschlossen worden sind, beginnt das Batterieladegerät die Batterie zu laden.
ANZEIGEN
Siehe Bild C
AUFRECHTERHALTUNG
Einzig alltäglich Haus hold Aufrechterhaltung ist erforderlich. Disconnect das
Aufladegerät ab das Hauptnetz bevor beliebig Aufrechterhaltung.Remove Abrieb und
gleichartig ab das ladegeräte bei ein sanft feucht Stoff.
Nicht Anwendung beliebig Alkoholiker oder Öl gegründet dünnflüssig als abputzend.
ABLAGE/ AM ENDE AUS LEBEN.
Ablage/ am Ende aus Leben gemusst follow das beherrscht als elektronisch Apparatur
an deine Gegend.Das Erzeugnis ist nicht eingestuft als gefahrbringend Abfall.
BEFÖRDERUNGSMITTEL
Klimazustand für Transport ist -40 bis +85 Grad. Celsius.
Technische Daten WP2410
Spannung
Betriebsspannung
Ladespannung, maximal
Ladespannung, bewachung
Max. Ladestrom
Anschlusseffekt
Eigenverbrauch
Länge / Breite / Höhe
Gewicht mit Kabeln
100-240VAC 50-60Hz
24V
29,2V
27,6V
10A
300W
1mA
Bild A
2,2kg
Wir behalten uns das Recht auf technische Änderungen ohne
Vorwarnung vor. Für aktuelle Informationen besuchen Sie bitte unsere
Website www.tystor.com.
202
152
55
B
Contact
0%
100%
0%
100%
0%
100%
0%
100%
i
MODE
=RECOND
=SUPPLY
=NORMAL
i
MODE
=RECOND
=SUPPLY
=NORMAL
!
=T-ERROR
=STOP
=Discharged battery
=Partially charged battery
=Charged battery C
LED 1
LED 2
LED 4
MODE
0%
100%
=T-ERROR
=STOP
=OFF =ON
i
=RECOND
=SUPPLY
=FLASH
!
=NORMAL
LED 5 LED 3
SWITCH
UVP-läge
En del Litium batterier har ett inbyggt underspänningsskydd (UVP) som kopplar
ur batteriet för att undvika djupurladdning.
Detta förhindrar TYSTOR WP2410 att upptäcka att batteriet är inkopplat.
TYSTOR WP behöver öppna detta UVP.
Håll MODE-knappen nedtryckt i 5 sekunder.
LED 3 tänds därefter i 10 sekunder och öppnar UVP-skyddet.
Upprepa förfarandet vid behov tills normal laddning startar - LED2 börjar blinka.
UVP MODE
Some Lithium batteries have an onboard UVP ( Under Voltage Protection ) that
disconnect the battery to avoid it becomming deeply discharged.
This prohibits TYSTOR WP2410 from detecting that there is a battery connected.
To bypass this, TYSTOR WP2410 needs to open the UVP.
Press and hold MODE bottom for 5 seconds.
LED 3 will then lit in 10 seconds and opens the UVP.
Repeat this until a normal charge begin - LED2 starts blinking.
D
Handtag/Handle
DECLARATION OF CONFORMITY
according to the
Low Voltage Directive, 2014/35/EU, the EMC Directive, 2014/30/EU,
including
amendments by the CE marking Directive, 93/68/EEC
Product Type designation
Battery charger WP2410
The following harmonised European standards or technical specifications
have been applied :
Standards Test reports issued by Regarding
EN 60 335-1 NEMKO AS electrical safety
EN 60 335-2-29 NEMKO AS electrical safety
EN 60 601-1 NEMKO AS electrical safety
EN 50 081-1 NEMKO AS EMC-emission
EN 50 082-1 NEMKO AS EMC-emission
EN 61 000-3-2 NEMKO AS EMC-emission
EN 61 000-3-3 NEMKO AS EMC-emission
EN 60 601-1-2 NEMKO AS EMC-emission
• The products comply with the LVD safety standards as per above.
• We have an internal production control system that ensures
compliance between the manufactured products and the technical
documentation.
• The products comply with the harmonised EMC standards as per
above.
The products are CE marked in -16 and are not intended for US or
Canadian markets.
As manufacturer, we declare under our sole responsibility that the
equipment follows the provisions of the Directives stated above.
Flen, Mars 29, 2016
Tomas Fahlman
Manager
