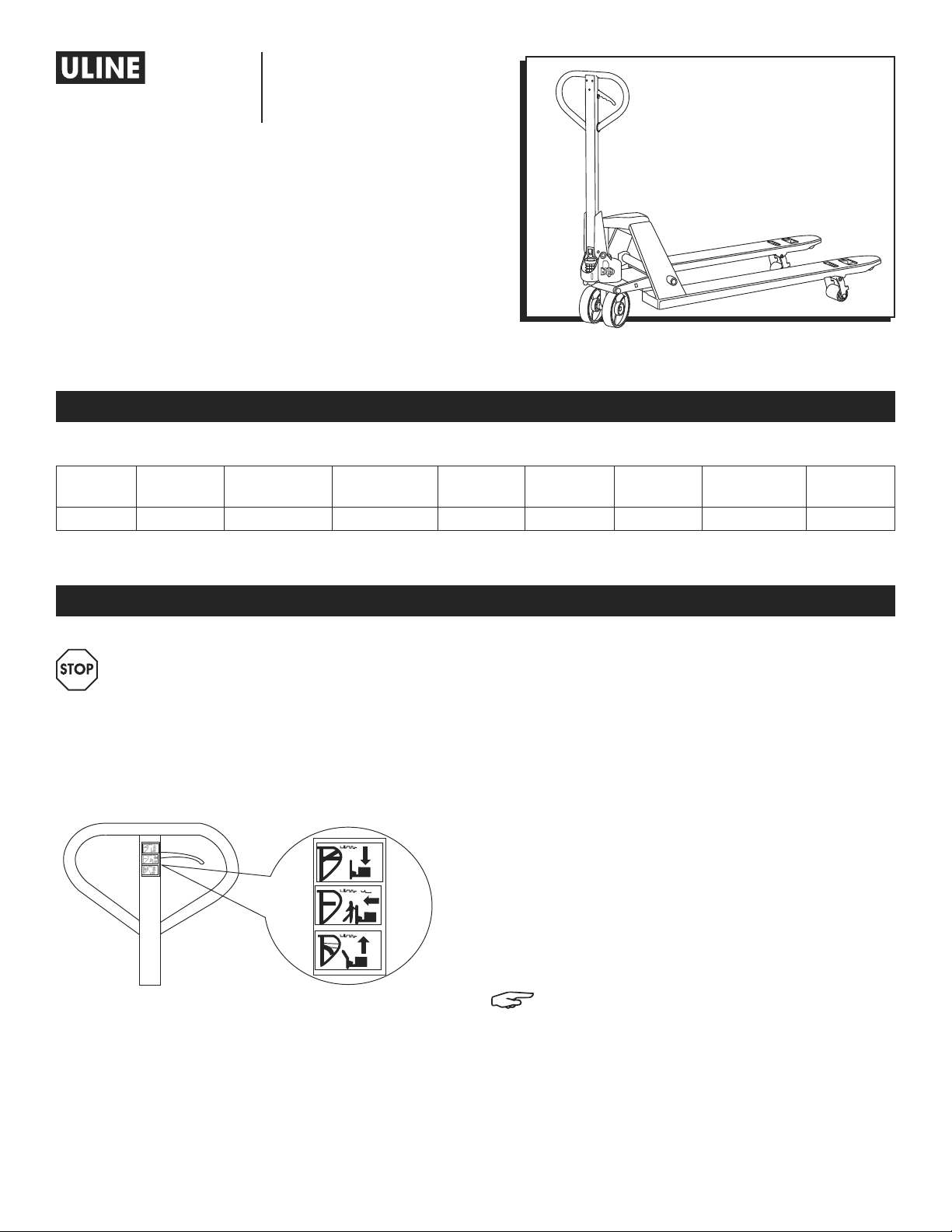

U-Line H-7574 User manual

PAGE 1 OF 9 0821 IH-7574
STEEL WHEEL
PALLET TRUCK
1-800-295-5510
uline.com
H-7574
MODEL
Capacity Max. Fork Height Min. Fork Height Fork Length Overall
Fork Width
Fork Wheel
Diam. (Steel)
Steering Wheel
Diam. (Steel) Net Weight
H-7574 5,500 lbs. 7.5" 3" 48" 27" 3" 7" 168 lbs.
TECHNICAL DATA
OPERATION
WARNING! Operator must read and understand
instructions here and on truck prior to use.
On the handle of the pallet truck, you will find the control
lever, which can be set in three positions.
(See Figure 1)
- DOWN=to lower the forks
- NEUTRAL=to move the load
- UP=to raise the forks
1. If the forks elevate while pumping in the NEUTRAL
position, turn the setting screw clockwise until
pumping the handle does not raise the forks and the
NEUTRAL position functions correctly.
2. If the forks descend while pumping in the NEUTRAL
position, turn the setting screw counterclockwise until
the forks do not lower.
3. If the forks do not descend when the control lever is
in the DOWN position, turn the setting screw clockwise
until raising the control lever lowers the forks. Then
check the NEUTRAL position as per steps 1 and 2.
4. If the forks do not lift while pumping in the UP position,
turn the setting screw counterclockwise until the forks
elevate while pumping in the UP position. Then check
the NEUTRAL and DOWN position as per steps 1, 2
and 3.
NOTE: When viewing the truck from the handle
side, the setting screw is located on the right
side of the pump above the right wheel. The
truck will lower faster or slower depending on
how far in or out the screw is adjusted.
Figure 1
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0821 IH-7574

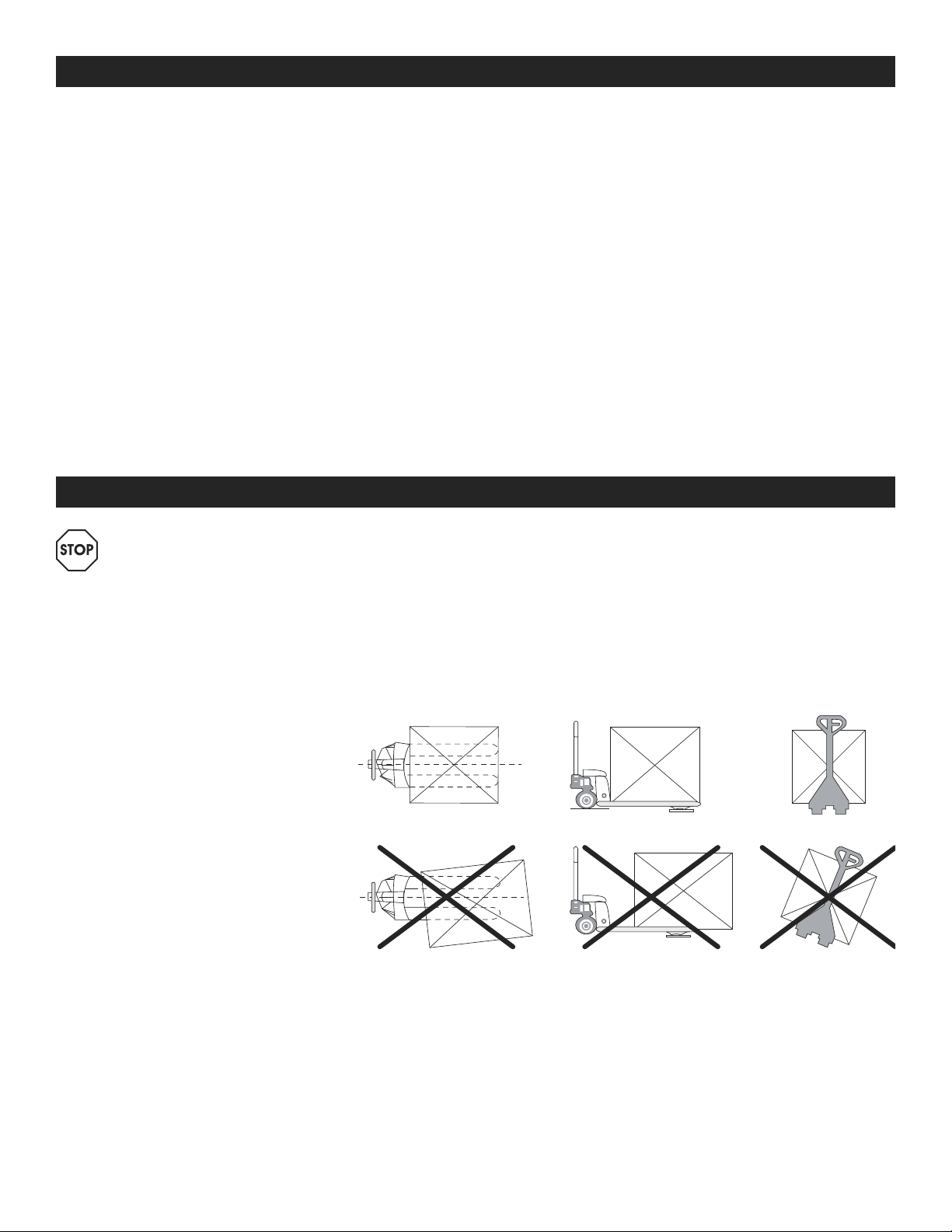

OIL
Check the oil level every six months. The oil capacity is
about 0.3L. Restore the fluid level in the reservoir to 5mm
below the top; this must be done with the forks in the
DOWN position.
Use hydraulic oil ISO VG 32 or equivalent.
Oil viscosity should be 30cSt at 104°F.
HOW TO EXPEL AIR FROM THE PUMP UNIT
Air may enter the unit over time or when the seals are
replaced. To expel the air, lift the control lever to the
DOWN position and pump the handle up and down
several times.
DAILY CHECK AND MAINTENANCE
Daily checks of the pallet truck can limit wear and tear
on the unit. Pay special attention to the wheels, axles,
handle, forks and lift and lower control.
LUBRICATION
Use motor oil or grease to lubricate all movable parts.
MAINTENANCE
SAFETY
WARNING! For safe operation, please read all
warning signs and instructions here and on
the pallet truck prior to use.
1. Do not operate the pallet truck unless you are familiar
with it and have been trained and authorized to do so.
2. Do not use the truck on sloping ground.
3. Never place any part of your body in the lifting
mechanism or under the forks or load.
Do not carry passengers.
4. Operators should wear
gloves and safety shoes.
5. Do not handle unstable
or loosely stacked loads.
6. Do not overload the truck.
7. Always center loads on
the forks, not at the end
of the forks. (See Figure 2)
8. The capacity of the truck assumes an evenly
distributed load with the center of the load being
at the halfway point of the length of the forks.
(See FIgure 2)
9. Make sure that length of the forks matches the length
of the pallet load. (See Figure 2)
10. Lower the forks to lowest height when the truck is not
being used.
A
B
Figure 2

PAGE 3 OF 9 0821 IH-7574
OPERATING ISSUE CAUSES RECOMMENDATIONS
The forks do not lift to maximum height. Not enough hydraulic oil. Add more oil.
The forks do not raise. Not enough hydraulic oil.
The oil has impurities.
The setting screw is not in the correct position.
Air in the hydraulic oil.
Add more oil.
Change the oil.
Adjust the setting screw. (See Operation)
Expel the air. (See Maintenance)
The forks do not descend. The rod and/or cylinder are deformed resulting from
a seriously unbalanced load.
A part has been broken or deformed resulting from
an unbalanced load.
The setting screw is not in the correct position.
Replace the rod and/or cylinder.
Repair or replace component.
Adjust the setting screw. (See Operation)
Leaks Seals worn out or damaged.
Some parts may be cracked or worn out.
Replace seals with new ones.
Check and replace with new ones.
The forks descend without being
lowered.
Impurities in the oil cause the discharge valve to fail
to close.
Air in the hydraulic oil.
Seals worn out or damaged.
The setting screw is not in the correct position.
Change the oil.
Expel the air. (See Maintenance)
Replace with new ones.
Adjust the setting screw. (See Operation)
TROUBLESHOOTING
NOTE: Do not attempt to repair the pallet truck unless you are trained and authorized to do so.
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0821 IH-7574

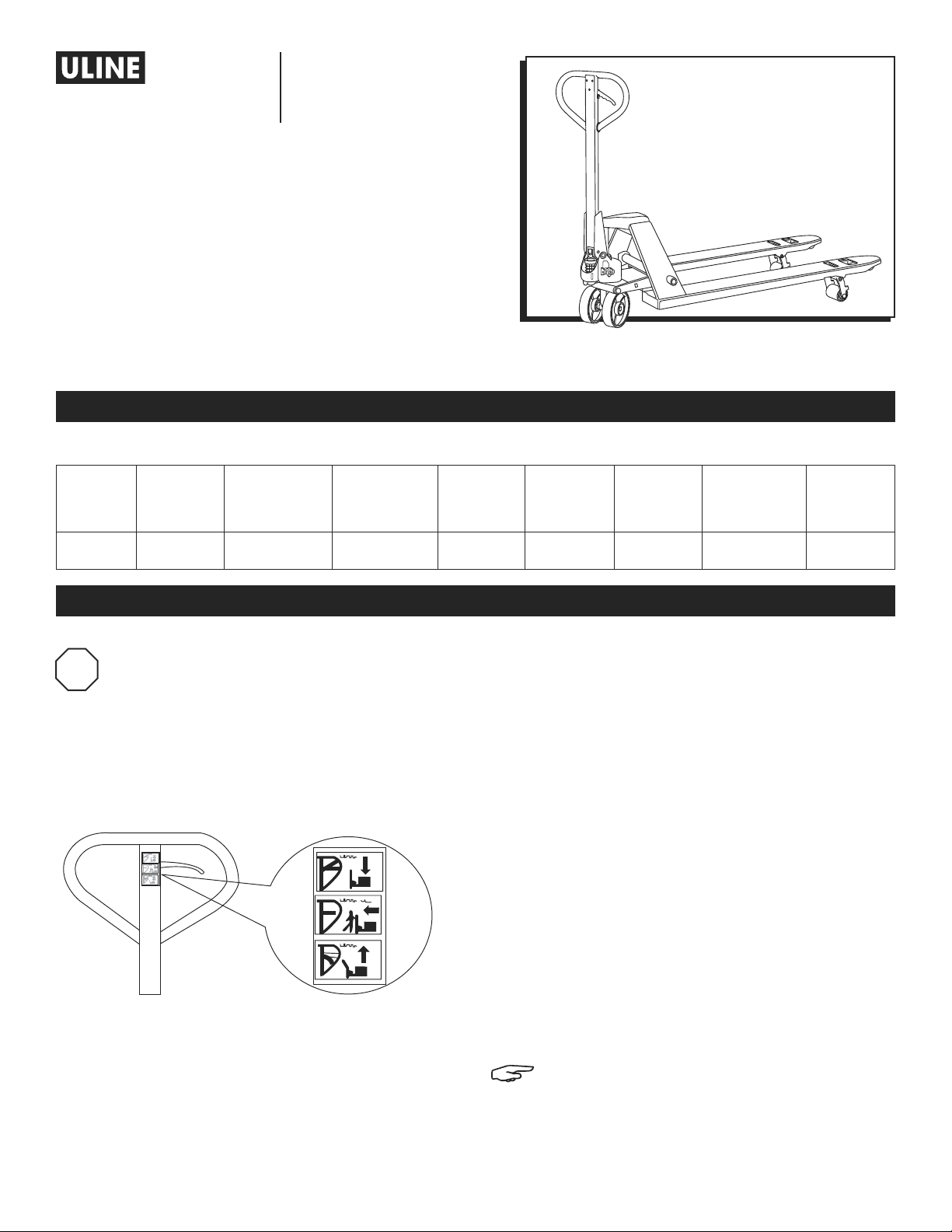

PATÍN HIDRÁULICO
CON LLANTAS DE
ACERO
800-295-5510
uline.mx
H-7574
¡ADVERTENCIA! El operador debe leer y
entender las instrucciones aquí y en el patín
antes de usarlo.
En el asa del patín hidráulico, encontrará la palanca de
control, esta puede ser ajustada a tres posiciones.
(Vea Diagrama 1)
- DOWN (ABAJO)=para bajar las horquillas
- NEUTRAL (NEUTRO)=para mover la carga
- UP (ARRIBA)=para elevar las horquillas
1. Si las horquillas se elevan mientras bombea en la
posición NEUTRAL, gire el tornillo de ajuste en sentido
de las manecillas del reloj y continúe bombeando
hasta que las horquillas no se eleven y la posición
NEUTRAL funcione correctamente.
2. Si las horquillas se bajan mientras bombea en la
posición NEUTRAL, gire el tornillo de ajuste en sentido
contrario a las manecillas del reloj hasta que las
horquillas no se bajen.
3. Si las horquillas no se bajan cuando la palanca de
control está en la posición DOWN, gire el tornillo de
ajuste en el sentido de las manecillas del reloj hasta
que las horquillas bajen al levantar la palanca de
control. Luego revise la posición de NEUTRAL en los
pasos 1 y 2.
4. Si las horquillas se levantan al bombear en la posición
UP, gire el tornillo de ajuste en sentido contrario a las
manecillas del reloj hasta que las horquillas se eleven
mientras bombea en la posición UP. Luego revise las
posiciones NEUTRAL y DOWN en los pasos 1, 2 y 3.
NOTA: Al estar viendo el patín del lado del asa, el
tornillo de ajuste está localizado al lado derecho
de la bomba arriba de la llanta derecha. El patín
bajará más rápido o lento dependiendo de qué
tan adentro o afuera esté el tornillo.
Diagrama 1
MODELO
Capacidad Altura Máx.
de Horquilla
Altura Mín.
de Horquilla
Longitud
de Horquilla
Ancho Total
de Horquillas
Diám. de la
Llanta
de Horquilla
(Acero)
Diám. de la
Llanta
de Dirección
(Acero)
Peso Neto
H-7574 2,495 kg
(5,500 lbs.) 19 cm (7.5") 7.6 cm (3") 122 cm (48") 68.6 cm (27") 7.6 cm (3") 17.8 cm (7") 76 kg (168 lbs.)
DATOS TÉCNICOS
FUNCIONAMIENTO

PAGE 5 OF 9 0821 IH-7574

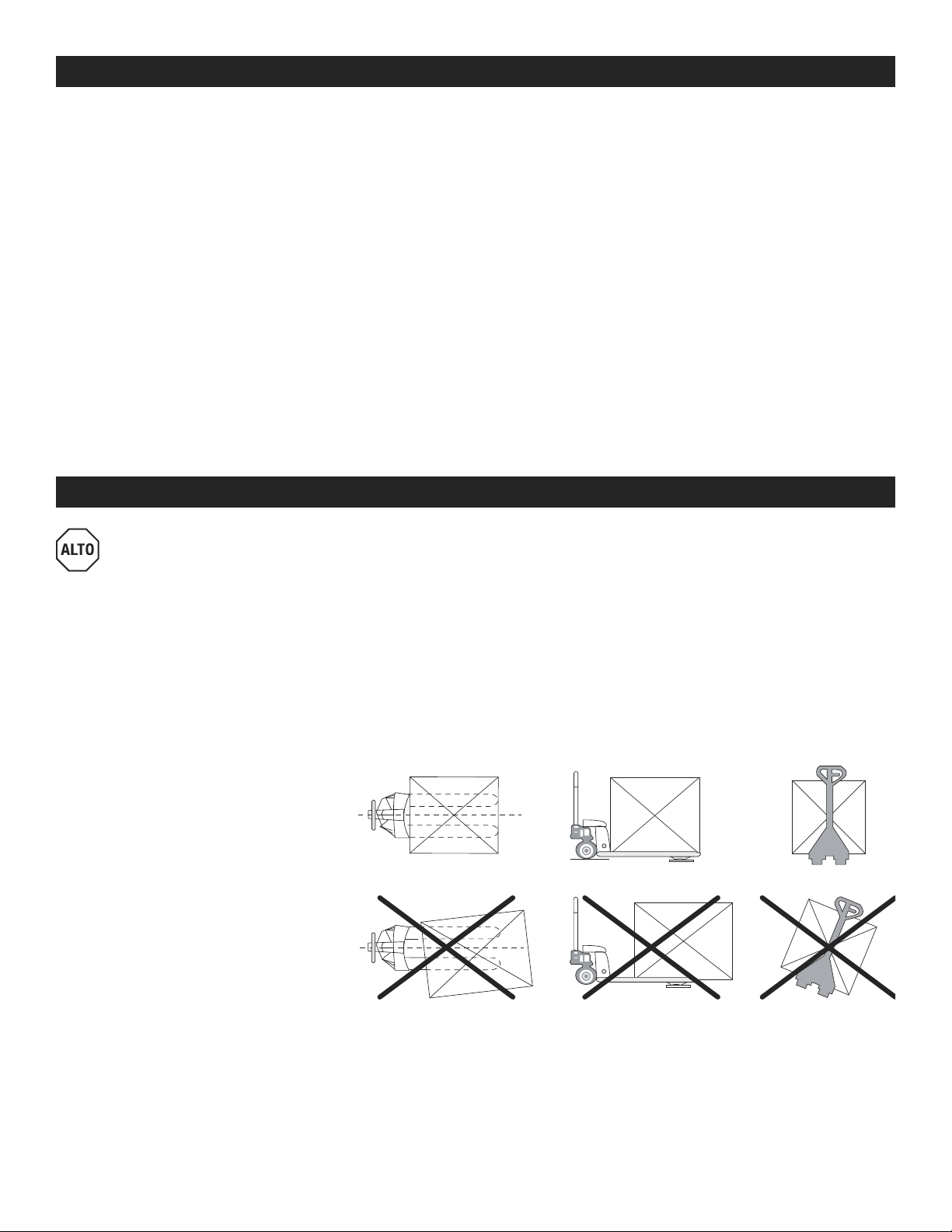

¡ADVERTENCIA! Para manejo seguro, lea todas
las instrucciones y avisos de seguridad aquí y
en el patín hidráulico antes de usarlo.
1. No opere el patín hidráulico a menos de que esté
familiarizado con él y haya sido capacitado o
autorizado para usarlo.
2. No utilice el patín en terreno inclinado.
3. No ponga ninguna parte de su cuerpo en el mecanismo
de levantamiento o debajo de las horquillas o carga. No
suba pasajeros.
4. Los operadores deben
utilizar guantes y zapatos
de seguridad.
5. No maneje cargas
inestables o apiladas sin
asegurarlas.
6. No sobrecargue el patín.
7. Siempre ponga la carga
en el centro de las
horquillas, no al final de
las horquillas.
(Vea Diagrama 2)
8. La capacidad del patín asume que la carga está
distribuida de manera uniforme con el centro de
la carga en el punto medio de la longitud de las
horquillas. (Vea Diagrama 2)
9. Asegúrese de que la longitud de las horquillas
coincida con la longitud de la carga de la tarima.
(Vea Diagrama 2)
10. Deje las horquillas al nivel más bajo cuando el patín
no esté en uso.
A
B
ACEITE
Revise el nivel de aceite cada 6 meses. La capacidad
de aceite es aproximadamente 0.3L. Restaure el nivel
del líquido en el depósito a 5mm abajo del borde; esto
debe hacerse con las horquillas en la posición DOWN.
La viscosidad del aceite debe ser de 30cSt a 40°C
(104°F).
CÓMO EXPULSAR AIRE DE LA BOMBA
Podría entrar aire a la unidad con el paso del tiempo o
cuando se reemplacen los sellos. Para expulsar el aire,
levante la palanca a la posición DOWN y bombee la
asa hacia arriba y abajo varias veces.
REVISIÓN DIARIA Y MANTENIMIENTO
La revisión diaria del patín hidráulico puede reducir el
desgaste de la unidad. Preste atención especialmente
a las llantas, ejes, asa, horquillas y palanca de control
para elevar y bajar.
LUBRICACIÓN
Utilice aceite de motor o grasa para lubricar todas las
partes móviles.
MANTENIMIENTO
SEGURIDAD
Diagrama 2

PAGE 6 OF 9 0821 IH-7574
PROBLEMA DE FUNCIONAMIENTO CAUSAS RECOMENDACIONES
Las horquillas no se elevan al nivel
máximo.
No tiene suficiente aceite hidráulico. Agregue más aceite.
Las horquillas no se elevan. No tiene suficiente aceite hidráulico.
El aceite tiene impurezas.
El tornillo de ajuste no está en la posición correcta.
Aire en el aceite hidráulico.
Agregue más aceite.
Cambie el aceite.
Reajuste el tornillo de ajuste.
(Vea Funcionamiento)
Expulse el aire. (Vea Mantenimiento)
Las horquillas no bajan. El rodillo y/o cilindro están deformes a causa de
una carga gravemente desbalanceada.
Alguna parte se ha quebrado o deformado a
causa de una carga desbalanceada.
El tornillo de ajuste no está en la posición correcta.
Reemplace el rodillo y/o cilindro.
Repare o reemplace la parte.
Reajuste el tornillo de ajuste.
(Vea Funcionamiento)
Fugas Los sellos están desgastados o dañados.
Algunas partes pueden estar quebradas o
desgastadas.
Reemplace los sellos con unos nuevos.
Repare o reemplace por nuevas.
Las horquillas descienden sin haberlas
bajado.
Impurezas en el aceite hacen que la válvula de
descarga no cierre.
Aire en el aceite hidráulico.
Los sellos están desgastados o dañados.
El tornillo de ajuste no está en la posición correcta.
Cambie el aceite.
Expulse el aire. (Vea Funcionamiento)
Reemplace por nuevos.
Reajuste el tornillo de ajuste.
(Vea Funcionamiento)
SOLUCIÓN DE PROBLEMAS
NOTA: No intente reparar el patín hidráulico a menos de que haya sido capacitado o autorizado.
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0821 IH-7574
TRANSPALETTE À
ROUES EN ACIER
1-800-295-5510
uline.ca
H-7574
AVERTISSEMENT! Avant l'utilisation, l'utilisateur
doit lire et comprendre les instructions
ci-incluses ainsi que celles se trouvant sur
le transpalette.
La poignée du transpalette comporte un levier de
commande réglable en trois positions. (Voir Figure 1)
- DOWN(ABAISSER) =pour abaisser les fourches
- NEUTRAL(NEUTRE) = pour déplacer la charge
- UP(SOULEVER) =pour soulever les fourches
1. Si les fourches se soulèvent lorsque vous pompez
en position NEUTRAL, tournez la vis de réglage dans
le sens horaire jusqu'à ce que le pompage de la
poignée ne soulève plus les fourches et que la position
NEUTRAL fonctionne correctement.
2. Si les fourches s'abaissent lorsque vous pompez en
position NEUTRAL, tournez la vis de réglage dans le
sens antihoraire jusqu'à ce les fourches cessent de
s'abaisser.
3. Si les fourches ne s'abaissent pas quand le levier
de commande est en position DOWN, tournez la vis
de réglage dans le sens horaire jusqu'à ce que le
soulèvement du levier de commande abaisse les
fourches. Puis vérifiez ensuite la position NEUTRAL
conformément aux étapes 1 et 2.
4. Si les fourches ne se soulèvent pas lorsque vous
pompez en position UP, tournez la vis de réglage
dans le sens antihoraire jusqu'à ce que les fourches
se soulèvent avec le levier en position UP. Puis vérifiez
ensuite la position NEUTRAL et DOWN conformément
aux étapes 1, 2 et 3.
REMARQUE : En visualisant le transpalette du
côté poignée, la vis de réglage se situe du
côté droit de la pompe au-dessus de la roue
droite. Le transpalette s'abaissera plus ou moins
rapidement selon la profondeur de réglage de
la vis.
MODÈLE
Capacité Hauteur max. de
fourche
Hauteur min. de
fourche
Longueur de
fourche
Largeur
globale de
fourche
Diamètre
de roue de
fourche
(acier)
Diamètre de
roue directrice
(acier)
POIDS NET
H-7574 2 495 kg
(5 500 lb) 19 cm (7,5 po) 7,6 cm (3 po) 122 cm (48 po)
68,6 cm
(27 po) 7,6 cm (3 po) 17,8 cm (7 po) 76 kg (168 lb)
DONNÉES TECHNIQUES
FONCTIONNEMENT
Figure 1
ARRÊT

PAGE 8 OF 9 0821 IH-7574
AVERTISSEMENT! Avant l'utilisation et pour un
fonctionnement sans risque, veuillez lire
toutes les consignes d'avertissements et
les instructions ci-incluses ainsi que celles se
trouvant sur le transpalette.
1. Ne faites fonctionner le transpalette que si vous êtes
familier avec son utilisation et que vous avez été
formé et autorisé à le faire.
2. N'utilisez pas le transpalette sur une surface en pente.
3. Aucune partie du corps ne doit entrer en contact du
mécanisme de levage ou se retrouver
sous les fourches ou sous la charge.
Ne transportez pas de passagers.
4. Les utilisateurs doivent
porter des gants et des
chaussures de protection.
5. Ne manutentionnez
jamais des charges
instables ou mal
empilées.
6. Ne surchargez pas le
transpalette.
7. Positionnez toujours la
charge au centre plutôt
qu'à l'extrémité des
fourches. (Voir Figure 2)
8. La capacité du transpalette est établie en fonction
d'une charge uniformément distribuée et dont le
centre se situe à mi-chemin de la longueur des
fourches. (Voir Figure 2)
9. Assurez-vous que la longueur des fourches
correspond à la longueur de la charge palettisée.
(Voir Figure 2)
10. Lorsque le transpalette n'est pas utilisé, abaissez les
fourches au plus bas niveau.
A
B
HUILE
Vérifiez le niveau d'huile tous les six mois. Le volume
maximal d'huile est d'environ 0,3 litre. Rétablissez le
niveau de fluide dans le réservoir à 5 mm en dessous
du volume maximal; ceci doit être exécuté avec les
fourches en position DOWN.
Utilisez de l'huile hydraulique ISO VG 32 ou un équivalent.
La viscosité de l'huile doit être de 30 cSt à 40 ºC (104 ºF)
COMMENT PURGER L'AIR DE LA POMPE
De l'air peut pénétrer dans la pompe au fil du temps ou
lors du remplacement des joints. Pour purger l'air, levez
le levier de commande en position DOWN et pompez la
poignée de bas en haut à plusieurs reprises.
INSPECTION ET ENTRETIEN QUOTIDIENS
Une inspection quotidienne du transpalette peut en
limiter l'usure. Portez une attention particulière aux roues,
aux essieux, aux fourches, à la poignée et au levier de
commande.
LUBRIFICATION
Utilisez de l'huile à moteur ou de la graisse pour lubrifier
toutes les pièces mobiles.
ENTRETIEN
SÉCURITÉ
Figure 2
ARRÊT

PAGE 9 OF 9 0821 IH-7574
PROBLÈME CAUSES RECOMMANDATIONS
Les fourches ne se soulèvent pas à la
hauteur maximale.
L'huile hydraulique est en quantité insuffisante. Ajoutez de l'huile.
Les fourches ne se soulèvent pas. L'huile hydraulique est en quantité insuffisante.
L'huile contient des impuretés.
La vis de réglage n'est pas en position appropriée.
Il y a de l'air dans l'huile hydraulique.
Ajoutez de l'huile.
Vidangez l'huile.
Ajustez la vis de réglage.
(Voir Fonctionnement)
Purgez l'air. (Voir Entretien)
Les fourches ne descendent pas. La tige ou le cylindre ont été déformés suite au
transport d'une charge fortement déséquilibrée.
Une pièce a été brisée ou déformée suite au
transport d'une charge fortement déséquilibrée.
La vis de réglage n'est pas en position appropriée.
Remplacez la tige ou le cylindre.
Réparez ou remplacez le composant.
Ajustez la vis de réglage.
(Voir Fonctionnement)
Fuites Joints usés ou endommagés.
Des pièces sont fissurées ou endommagées.
Remplacez par des joints neufs.
Vérifiez et remplacez par des pièces
neuves.
Les fourches descendent sans y être
commandées.
Des impuretés contenues dans l'huile empêchent la
fermeture du clapet.
Il y a de l'air dans l'huile hydraulique.
Joints usés ou endommagés.
La vis de réglage n'est pas en position appropriée.
Vidangez l'huile.
Purgez l'air. (Voir Entretien)
Remplacez par des joints neufs.
Ajustez la vis de réglage.
(Voir Fonctionnement)
DÉPANNAGE
REMARQUE : Effectuez les réparations sur le transpalette seulement si vous avez été formé et
autorisé à le faire.
1
-800-295-551
0
uline.ca
