Uclan Denys H.265 User manual

User manual English language
Digital IPTV / OTT mediaplayer
Denys H.265 IPTV
www.uClan.tv
!!!!!!

CAUTION!
To avoid the risk of electric shock, do not disassemble the device.
There are no user-serviceable parts inside.
Refer servicing to qualified service personnel.
This receiver was manufactured in accordance with international safety standards.
Please read the following precautions carefully.
Safety Instructions and Precautions:
- Power supply can use only 5volts!
**
- Connecting to a TV
• Unplug the device from the electrical outlet before connecting or disconnecting the cable from
the TV
Failure to comply may result in damage to the device or TV
- Liquids
• The device must not be exposed to liquids of ANY kind!
**
- Cleaning
• Unplug the device from the electrical outlet before cleaning
• To remove dust, use a light damp cloth, without solvents
**
- Ventilation
• Do not place the device on furniture or carpets
• Do not place any objects on top of the device
• Do not restrict air circulation around the device
******
- Foreign objects
• Do not insert anything through the openings in the device, since you can touch a hazardous
voltage point or damage the device
- Location
• Use the device indoors, to avoid damaging it by weather
• Do not install the device near a radiator or other heat source
• Dropping the product may result in personal injury and serious damage to the device
- Repair
• If it is necessary to repair, it is necessary to be sure of the qualification of the service
• Unauthorized repairs can lead to additional damage

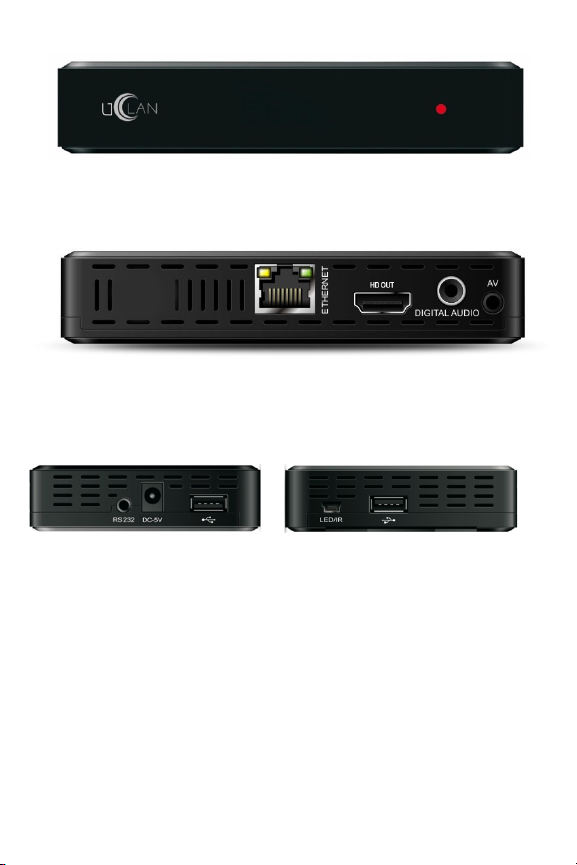

- FRONT PANEL:
• LED status indicator
Displays the current status of the receiver (red / green)
- REAR AND SIDES PANELS:
• AV
Composite AV output for TV-set connection
• DIGITAL AUDIO
Digital audiooutput
• HD OUT
HD OUT - high quality digital audio and video output
• RS232 (on the left side)
For connection to PC (computer) via RS232 serial port
• DC-5V (on the left side)
Power socket. Attention! Only 5 volts power connection! (can connect to TV-SET USB)
• LED/IR (on the right side)
To connect an external IR sensor with LED display
• 2 USB ports (located on two side panels)
Used to play media files, update software and work with WiFi / 3G dongles

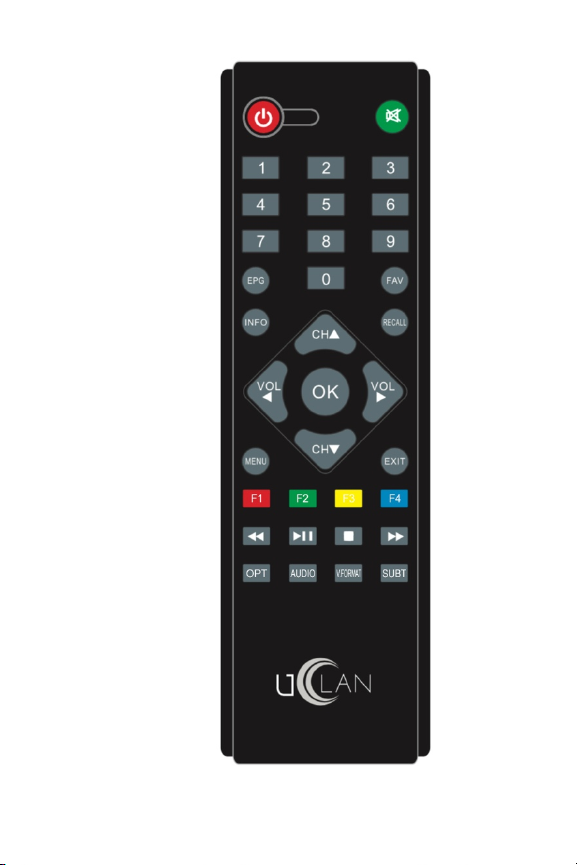

REMOTE CONTROL

Button
Function
Button
Function
On/Off STB power supply
0 ~ 9
Direct input channel
number
Mute
MENU
Show Main menu
EXIT
Exit to last menu
OK
Perform action
AUDIO
Choose audio
RECALL
Last channel call
↑ ↓
For move in menu UP/DOWN
← →
For move in menu
LEFT/RIGHT
INFO
Show channel or event
Information
EPG
Call EPG (Electronic
Program Guide)
FAV
Show Favorites list
F1-F4
Programmable buttons
SUBT
Subtitles
V.FORMAT
Change screen format
OPT
Options button
RESOLUTION
Change screen resolution
Stop play or record
PLAY/PAUSE
Press for PLAY or PAUSE
Press for Rewind
Press for Fast Forward

TECHNICAL SPECIFICATIONS
Video
Decoder format
MPEG2/4, H.264, H265, AVS, AVS
plus, JPEG/MJPEG HD
Picture resolutions
HD 1.4 (1080p, 1080i, 720p, 576p,
480p)
Picture format
4:3, 16:9, Auto
Outputs
HD OUT(1.4), CVBS
Audio
Decoder format
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Audio outputs
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Volume support
No limited
Data formats supported
MP3, WMA, JEPG, BMP, AVI, MKV
and others
Power supply
Power adapter
100~240V 50/60Hz (external power
supply) to 5v DC (power from USB
plug TV)
Maximum energy
consumption
10W
Energy consumption in
STBY mode
<0.5W

Інструкція користувача Українська мова
Цифровий IPTV / OTT медіаплеєр
Denys H.265 IPTV
www.uClan.tv
!!!!!!

ПОПЕРЕДЖЕННЯ!
Щоб не наразитися на ризик ураження електричним струмом, не розбирайте прилад.
Всередині немає частин для користувача.
Для обслуговування приладу звертайтеся до кваліфікованого обслуговуючого персоналу.
Цей прилад був виготовлений відповідно до міжнародних норм безпеки.
Будь ласка, уважно прочитайте наступні запобіжні заходи.
Інструкції з техніки безпеки та заходи безпеки:
- Підключення тільки до 5 вольт живлення!
**
- Підключення до телевізора
• Вимкніть прилад від електромережі перед підключенням або відключенням кабелю від
телевізора.
Невиконання вимоги може призвести до пошкодження приймача чи телевізора.
- Рідини
• Прилад не повинен піддаватися впливу рідини БУДЬ-ЯКОГО роду!
**
- Чистка
• Вимкніть приймач від електромережі перед чищенням.
• Для очищення від пилу використовуйте легку вологу ганчірку, без розчинників.
**
- Вентиляція
• Не ставте прилад на м'які меблі або килими.
• Не ставте зверху прилада будь-які предмети.
• Не обмежуйте циркуляцію повітря навколо прилада.
**
- Сторонні об'єкти
• Не вставляйте нічого через отвори в приладу, тому що можна торкнутися точки
небезпечної напруги або пошкодити прилад.
- Місцезнаходження
• Використовуйте прилад в приміщенні, щоб уникнути пошкодження його погодою.
• Не встановлюйте прилад поруч з радіатором або іншим джерелом тепла.
• Падіння продукту може призвести до травми і серйозних пошкоджень прилада.
- Гроза, блискавка
• Вимкніть прилад від розетки під час грози або при невикористанні протягом тривалих
періодів часу.
• Це запобіжить пошкодження схеми через блискавку або перепадів напруги.
**
- Ремонт
• При необхідності ремонту, треба бути впевненим у кваліфікації ремонтної служби.
• Несанкціонований ремонт може призвести до додаткового збитку.

- ПЕРЕДНЯ ПАНЕЛЬ:
• Світлодіодний індикатор стану
Відображає поточний стан прилада (червоний / зелений)
- ЗАДНЯ ТА БІЧНІ ПАНЕЛІ:
• AV
Композитний відеовихід для підключення ТВ
• DIGITAL AUDIO
Цифровий аудіовихід
• HD OUT
HD OUT високоякісний цифровий аудіовідеовихід
• RS232 (розташований на лівій стороні панелі)
Використовується для підключення до комп'ютера через послідовний порт RS232
• DC-5V (розташований на лівій стороні панелі)
Гніздо підключення живлення. Увага! Необхідно використовувати 5 вольт постійного струму!
• LED/IR (розташований на правій стороні панелі)
Для підключення зовнішнього приймача ІК сигналів пульта, виносного LED дисплея
• USB порти (2 шт) (розташовані на обох бічних панелях)
Використовуються для відтворення медіа файлів, оновлення ПЗ, та роботи з WiFi / 3G
донглами.

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Кнопка
Функція
Кнопка
Функція
Вкл./Викл. живлення
приймача
0 ~ 9
Для прямого
перемикання на бажаний
канал
Відключення звуку при
перегляді каналів
MENU
Демонстрація головного
меню або повернення до
попереднього меню
EXIT
Повернення до
попереднього меню
OK
Запуск обраної дії
AUDIO
Вибір аудіодоріжки
RECALL
Повернення до
попереднього каналу
↑ ↓
Для перемикання каналів,
або пересування курсора
ВВЕРХ/ВНИЗ
← →
Для пересування
курсору
ВПРАВО/ВЛІВО
INFO
Показ інформації поточної
програми і каналу
EPG
Виклик функції EPG
(електронного
програмного гіда:
Телегід)
FAV
Показ фаворитних списків
V.FORMAT
Перемикання формату
екрану
SUBT
Субтитри
RESOLUTION
Перемикання дозволу
екрану
F1-F4
Програмовані кнопки
OPT
Кнопка виклику опцій
Зупинка запису програми
PLAY/PAUSE
Використовується для
паузи або відтворенню
програми
Натисніть для
перемотування назад
Натисніть для
перемотування вперед

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Вiдео
Формат декодера
MPEG2/4, H.264, H265, AVS, AVS
plus, JPEG/MJPEG HD
Вихідні формати
зображення
HD 1.4 (1080p, 1080i, 720p, 576p,
480p)
Формат зображення
4:3, 16:9, Auto
Вихідні роз'єми
HD OUT(1,4), CVBS
Аудiо
Формат декодера
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Аудіовиходи
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Підтримуваний обсяг
носіїв
Не обмежено
Підтримувані типи даних
MP3, WMA, JEPG, BMP, AVI, MKV та
інші
Живлення
Напруга живлення
100~240V 50/60Hz (зовнішній блок
живлення) у 5 вольт постійного
струму (живлення від USB
підключити ТВ)
Максимальне
Енергоспоживання
10W
Енергоспоживання в
режимі очікування
<0.5W

Руководство пользователя Русский язык
Цифровой IPTV / OTT медиаплеер
Denys H.265 IPTV
www.uClan.tv
!!!!!!

ПРЕДУПРЕЖДЕНИЕ!
Чтобы не подвергнуться риску поражения электрическим током, не разбирайте прибор.
Внутри нет частей для пользователя.
Для обслуживания прибора обращайтесь к квалифицированному обслуживающему
персоналу.
Этот прибор был изготовлен в соответствии с международными нормами безопасности.
Пожалуйста, внимательно прочитайте следующие меры предосторожности.
Инструкции по технике безопасности и меры предосторожности:
- Подключение питания только к 5 вольтам!
**
- Подключение к телевизору
• Отключите прибор от электросети перед подключением или отключением кабеля от
телевизора.
Невыполнение требования может привести к повреждению прибора или телевизора.
- Жидкости
• Прибор не должен подвергаться воздействию жидкости ЛЮБОГО рода!
**
- Чистка
• Отключите прибор от электросети перед чисткой.
• Для очистки от пыли используйте легкую влажную тряпку, без растворителей.
**
- Вентиляция
• Не ставьте прибор на мягкую мебель или ковры.
• Не ставьте сверху прибора любые предметы.
• Не ограничивайте циркуляцию воздуха вокруг прибора.
******
- Посторонние обьекты
• Не вставляйте ничего через отверстия в приборе, так как можно коснуться точки опасного
напряжения или повредить прибор.
- Местоположение
• Используйте прибор в помещении, во избежание повреждения его погодой.
• Не устанавливайте прибор рядом с радиатором или другим источником тепла.
• Падение прибора может привести к травме и серьезным повреждениям.
- Гроза, молния
• Отключите прибор от розетки во время грозы или при неиспользовании в течении
длительных периодов времени.
• Это предотвратит повреждения схемы из-за молнии или перепадов напряжения.
**
- Ремонт
• При необходимости ремонта, необходимо быть уверенным в квалификации службы.
• Несанкционированный ремонт может привести к дополнительному ущербу.

- ПЕРЕДНЯЯ ПАНЕЛЬ:
• Светодиодный индикатор состояния
Отображает текущее состояние приемника (красный/зеленый)
• Приемник ИК-сигналов пульта
Датчик приемника ИК-сигналов пульта дистанционного управления
- ЗАДНЯЯ И БОКОВЫЕ ПАНЕЛИ:
• AV
Композитный видеовыход для подключения ТВ
• DIGITAL AUDIO
Цифровой аудиовыход
• HD OUT
HD OUT высококачественный цифровой аудиовидеовыход
• RS232 (расположен на левой стороне)
Используется для подключения к компьютеру через последовательный порт RS232
• DC-5V (расположен на левой стороне)
Гнездо подключения питания. Внимание! Необходимо использовать только 12 вольт
постоянного тока!
• LED/IR (расположен на правой стороне)
Для подключения внешнего приемника ИК сигналов пульта, выносного LED дисплея
• USB порты (2 шт) (расположены на двух боковых панелях)
Используются для воспроизведения медиа файлов, обновления ПО и работы с WiFi/3G
донглами

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Кнопка
Функция
Кнопка
Функция
Вкл./Выкл. питания
приемника
0 ~ 9
Ввод номера канала
вызовет прямое
переключение на
желаемый канал
Отключение звука при
просмотре каналов
MENU
Демонстрация главного
меню или возврат в
предыдущее меню
EXIT
Возврат в предыдущее
меню
OK
Запуск выбранного
действия
AUDIO
Выбор аудиодорожки
RECALL
Возврат к предыдущему
каналу
↑ ↓
Для переключения каналов,
или передвижения курсора
в меню ВВЕРХ/ВНИЗ
← →
Для перемещения
курсора в меню
ВПРАВО/ВЛЕВО
INFO
Показ информации текущей
программы и канала
EPG
Вызов функции EPG
(электронного
программного гида)
FAV
Показ фаворитных списков
V.FORMAT
Переключение формата
экрана
SUBT
Субтитры
RESOLUTION
Переключение
разрешения экрана
F1-F4
Программируемые кнопки
OPT
Кнопка вызова опций
Остановка записи
программы
PLAY/PAUSE
Используется для паузы
или воспроизведения
программы
Нажмите для перемотки
назад
Нажмите для перемотки
вперед

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Видео
Формат декодера
MPEG2/4, H.264, H265, AVS, AVS
plus, JPEG/MJPEG HD
Выходные форматы
Изображения
HD 1.4 (1080p, 1080i, 720p, 576p,
480p)
Формат изображения
4:3, 16:9, Auto
Выходные разъемы
HD OUT(1,4), CVBS
Аудио
Формат декодера
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Аудиовыходы
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Поддерживаемый объем
носителей
Не ограничено
Поддерживаемые типы
данных
MP3, WMA, JEPG, BMP, AVI, MKV и
другие
Питание
Напряжение питания
100~240V 50/60Hz (внешний блок
питания) в 5 вольт постоянного тока
(питание от USB разьема ТВ)
Максимальное
энергопотребление
10W
Энергопотребление в
режиме ожидания
<0.5W
www.uClan.tv
