UltraLux STXC22080 User manual

1
www.ultralux.bg
RGBW светодиодно линейно тяло с DMX
управление и вграден контролер
STXC22080
Моля, прочетете внимателно преди употреба

2
www.ultralux.bg

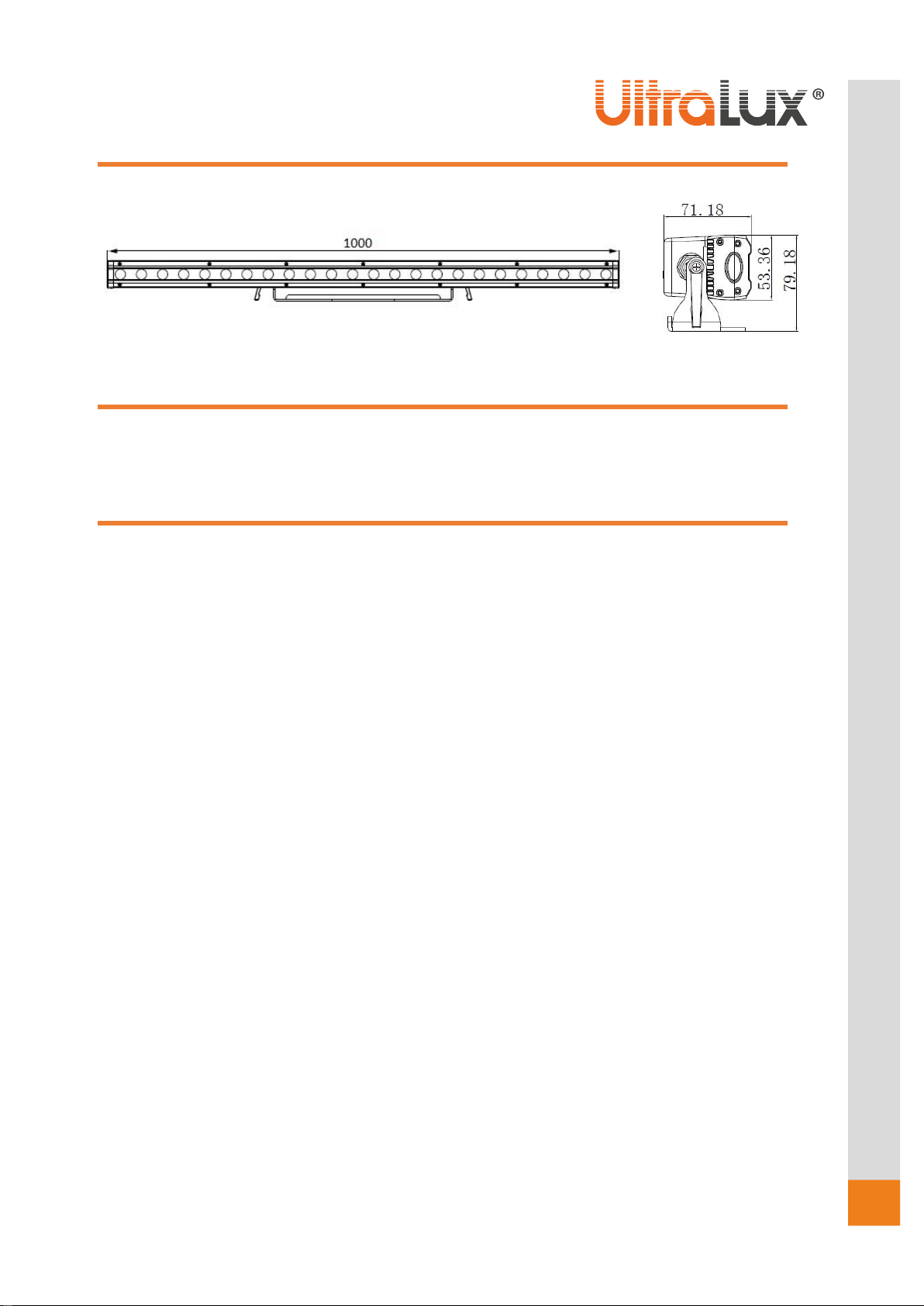

РАЗМЕРИ
ОПИСАНИЕ
STXC22080 е RGBW светодиодно линейно тяло е дължина 1000 mm. Благодарение на своите 24
светодиодни чипа може да освети стена с широчина до 5м. Оптичната система представлява специално
разработена оптика която осигурява добро преливане на цветовете. Корпусът е изработен от алуминиева
отливка осигурявайки отлично охлаждане и висока степен на защита IP65. Захранването и управлението се
осъществява посредством мъжки и женски конектори в двата края на тялото. Възможно е последователно
свързване на телата, като общата мощност не трябва да превишава 800 W.
ТЕХНИЧЕСКА ИНФОРМАЦИЯ
Светлотехнически параметри
•Цвят: RGBW (RGB+5700K)
•Индекс на цветопредаване: Ra≥80
•Цветна температура: RGB + 5700K
•Светлоразпределение: 25⁰
•Тип светодиод: SMD RGBW
Електротехнически параметри
•Захранващо напрежение: 220-240 V AC
•Честота: 50-60 Hz
•Консумирана мощност: 230V/80 W max;
•Фактор на мощността: PF≥0.9
•Драйвер: вграден
•Контролер: вграден
•Захранващи конектори в двата края на тялото
Основни параметри
•Степен на защита: IP65
•Клас на защита: клас I
•TFT дисплей
•Корпус: Алуминиева отливка
•Размери 1000/71/79 mm
•Тегло: 3.5 kg
•Гаранция: 2 години
•Работна температура: -20 ⁰C ÷ +40 ⁰C
•Монтаж: Единична конзола с бързо
заключване
Управление
•Режими на управление: DMX512/Master-Slave/
Auto Mode
•DMX канали: 4, 6, 9 и14
•512 отделни адреса в DMX режим
•Вградени светлинни ефекти: избор на цвят,
блиц, преливане, движение на светлината
•Димиращи криви: 4 различни криви на
димиране
•Стробиране на светлината: 25 пъти/секунда
•Функция на заключване на бутоните
•3-пинов XLR мъжки и женски конектор в двата
края на тялото

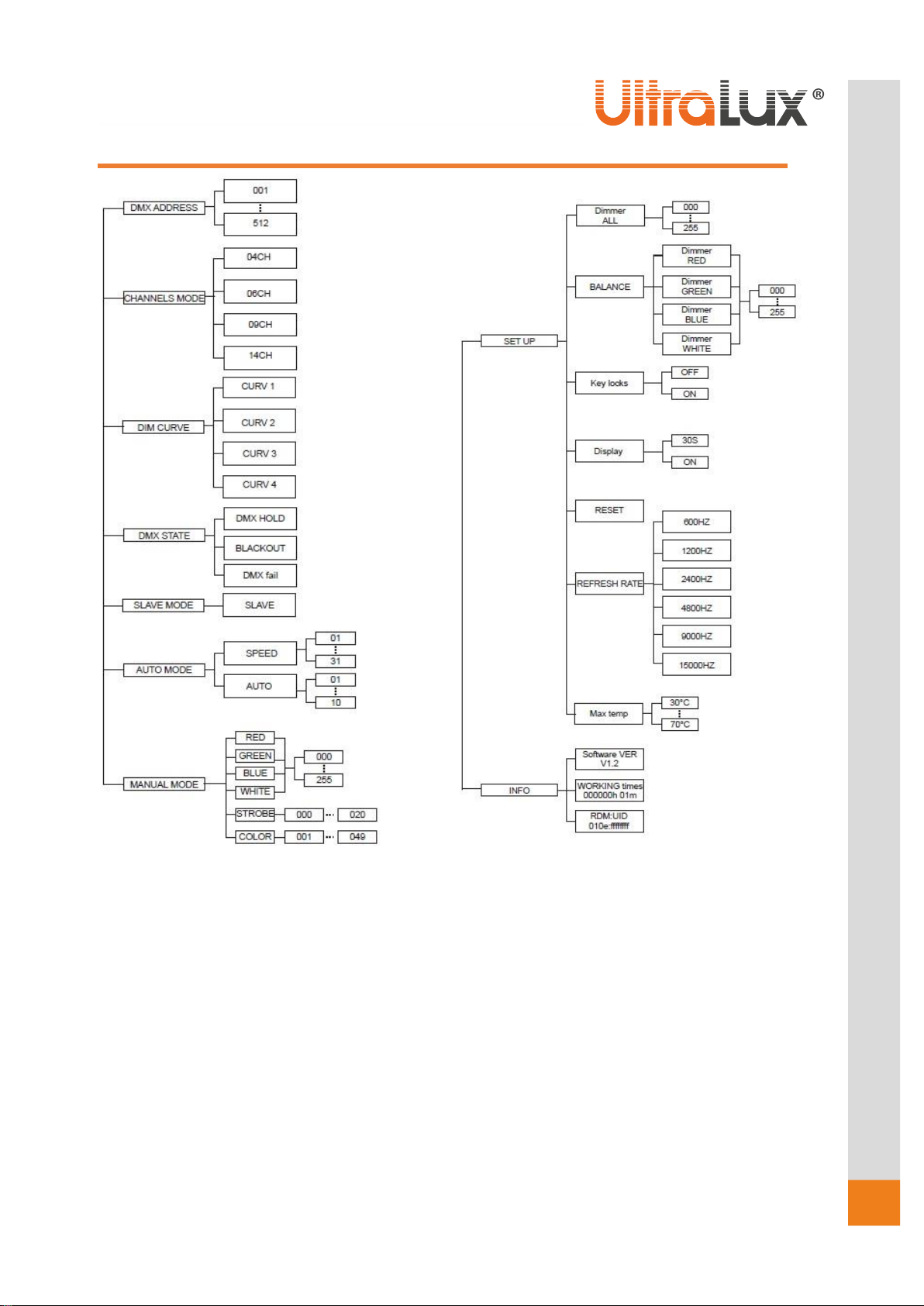

ПРОГРАМНО МЕНЮ
➢DMX ADDRESS –Чрез това меню можете да настроите адресите на няколкото свързани с DMX
кабел (екранирана усукана двойка) тела, които се управляват с DMX контролер или конзола.
1. Натиснете „ENTER“, а след това „UP“или „DOWN“, докато се появи DMX ADDRESS.
2. Натиснете „ENTER“, ще се появи надпис „xxx“. „x“представлява адрес, който може да се промени
(0-512 ) по желание, чрез натискане на бутони „UP“ или„DOWN“.
➢CHANNELS MODE Чрез това меню можете да настроите каналите на няколкото свързани с DMX
кабел (екранирана усукана двойка) тела, които се управляват с DMX контролер или конзола.

3
www.ultralux.bg
1. Натиснете „ENTER“, а след това „UP“или „DOWN“, докато се появи CHANNELS MODE.
2. Натиснете „ENTER“, ще се появи надпис,“Channel [xx]”, “X” представлява DMX канал (DMX
Channel). Броят на каналите може да се промени по желание (4, 6, 9 или 14), чрез натискане на бутони
„UP“ или„DOWN“.
➢DIM CURVE –В това меню може да се задава димираща крива на осветлението:
1. Натиснете „ENTER“, аслед това натиснете бутон „UP“или „DOWN“, докато се появи DIM CURVE.
2. Натиснете бутон „ENTER“и ще се появят четири възможности. Избере желаната крива чрез бутони
„UP“или „DOWN“, натиснете бутон „ENTER“, за да потвърдите.
➢DMX STATE –В това меню се задава DMX състояние на осветлението.
1. Натиснете „ENTER“а след това „UP“или „DOWN“, докато се появи DMX STATE
2. Натиснете “ENTER” и ще се появят две възможности. След това натиснете „ENTER“, за да изберете
една от желаните опции използвайте „UP“или „DOWN“:
•DMX HOLD –При тази опция се използва DMX режима за работен.
•BLACKOUT При тази опция DMX режима отпада и така може да се избере друг режим на работа.
➢SLAVE MODE –В това меню се настройва SLAVE режима. В този режим единият осветител е главен
(MASTER), а останалите са подчинени (SLAVE). В този случай главният осветител управлява
подчинените, като те следват синхронно неговите светлини.
1. Натиснете „ENTER“, след което изберете, чрез бутоните „UP“или „DOWN“SLAVE MODE
2. Натиснете „ENTER“, за да зададете SLAVE режима.
➢AUTO MODE- В това меню можете да изберете желания автоматичен режим и да се настрои
скоростта на възпроизвеждане.
1. Натиснете „ENTER“, а след това с бутоните „UP“или „DOWN“намерете “AUTO”в менюто на
осветителя.
2. Натиснете „ENTER“, след което изберете „SPEED“или „AUTO MODE“, Тогава натиснете „ENTER“, и
можете да настроите една от двете опции.
•SPEED –От това меню се настройва желаната скорост
•AUTO –От това меню се избира желания автоматичен режим
➢MANUAL MODE –В това меню може да се настройват статични цветове и скоростта на
стробоскопа по желание
1. Натиснете „ENTER“, тогава с бутони „UP“или „DOWN“изберете „MANUAL MODE“.
2. Натиснете „ENTER“, след което ще се появят пет възможности. Чрез бутон „ENTER“се избира всяка
една и с бутоните „UP“и „DOWN“се задават настройки:
•RED –В това меню можете да настроите яркостта на червения цвят.
•GREEN - В това меню можете да настроите яркостта на зеления цвят.
•BLUE - В това меню можете да настроите яркостта на синия цвят.
•COLOR –В това меню може да изберете измежду 55 статични цвята.
•STROBE –В това меню може да се настрои скоростта на стробоскопа.
➢SET UP-В това меню може да настроите няколко функции:
1. Натиснете „ENTER“, след което с бутони „UP“или „DOWN“изберете „SET UP“.
2. Натиснете „ENTER“, след което ще се появят осем възможности. След това чрез бутоните „UP“и
„DOWN“ и чрез бутона „ENTER“ може да настроите параметрите на следните функции:
•Dimmer ALL –В това меню може да се настрои яркостта на осветителя.
•BALANCE –В това меню може да се настрои яркостта на всеки един цвят (червен, син, зелен) по
отделно.
•Key locks –В това меню може да се заключват и отключват бутоните на TFT дисплея, също може да
се задава парола за отключване: [DOWN ] + [ UP ] + [ DOWN ] + [ UP ] .Ако изберете „ON“тогава
трябва да въведете паролата [DOWN ] + [ UP ] + [ DOWN ] + [ UP ] преди да се отключат бутоните, в
противен случай дисплея няма да реагира на командите на бутоните.
•Display –В това меню може да изберете две възможности – „ON“или „30 S“. Ако изберете „ON“
TFT дисплеят ще свети постоянно. Ако изберете „30S“дисплеят ще изгасне 30 секунди след
последното натискане на бутон.
•RESET-В това меню рестартирате цялата система на осветителя, като се връщат фабричните
настройки.
•REFRESH RATE –В това меню може да настроите скоростта на опресняване.

4
www.ultralux.bg
•Max temp –В това меню се настройва максималната работна температура на осветителя. Когато
работната температура надвиши зададената максимална стойност цветът на надписа в горния
десен ъгъл на дисплея „Temp xx“ще се промени от бял в жълт. Междувременно осветителят ще
регулира реалната си работна температура автоматично.
➢INFORMATION- В това меню може да научите информация относно софтуера и хардуера на
осветителя.
1. Натиснете „ENTER“с бутоните „UP“или „DOWN“изберете „INFORMATION“
2. Натиснете „ENTER“и ще се появят три възможности: „Software“, „Hardware“и„Fix times“. Тогава
натиснете „ENTER”като избирате една от трите възможности:
•Software Ver –В това меню може да научите информация относно софтуера
•WORKING TIMES –В това меню може да научите колко време е работил осветителят.
•RDM: UID –В това меню може да научите подробности за RDM версията.

5
www.ultralux.bg
РЕЖИМ DMX
DMX 4 канала
DMX 6 канала
DMX 9 канала
Канал
Стойност
Функция
1
0-255
Димер на червената светлина от 0%-100%
2
0-255
Димер на зелената светлина от 0%-100%
3
0-255
Димер на синята светлина от 0%-100%
4
0-255
Димер на бялата светлина 0%-100%
Канал
Стойност
Функция
1
0-255
Master димер
2
0-255
Димер на червената светлина от 0%-100%
3
0-255
Димер на зелената светлина от 0%-100%
4
0-255
Димер на синята светлина от 0%-100%
5
0-255
Димер на бялата светлина 0%-100%
6
Стробоскоп
000-009
Вкл. LED
010-255
Стробоскоп (бавно към бързо)
Канал
Стойност
Функция
1
0-255
Master димер
2
0-255
Димер на червената светлина от 0%-100%
3
0-255
Димер на зелената светлина от 0%-100%
4
0-255
Димер на синята светлина от 0%-100%
5
0-255
Димер на бялата светлина от 0%-100%
6
000-009
Вкл. LED
010-255
Стробоскоп (бавно към бързо)
7
000-009
Няма функция
010-174
Статичен цвят
175-189
3200K
190-204
5600K
205-219
6500K
220-234
8500K
235-249
10000K
250-255
Подразбиране
8
000-020
Няма функция
021-030
Автоматична функция 1
031-040
Автоматична функция 2
8
041-050
Автоматична функция 3
051-060
Автоматична функция 4
061-070
Автоматична функция 5
071-080
Автоматична функция 6
081-090
Автоматична функция 7
091-100
Автоматична функция 8
101-110
Автоматична функция 9
111-120
Автоматична функция 10
121-255
Запазено
9
0-255
Скорост от бавно към бързо

6
www.ultralux.bg
DMX 14канала
ДИСПЛЕЙ
1. DMX означава, че тялото е в DMX режим; съответно SLAVE означава, че
тялото е в SLAVE режим.
2. Цветът на точката указва качеството предавания сигнал. Зеленото
означава, че качеството на сигнала е добро, а червеното е знак, че сигнала
е прекъснат;
3. Указва работната температура на тялото. Ако тя достигне максималното си
ниво, цветът на надписа става жълт;
4. Указва избраното меню и режим на работа;
5. Указва дали бутоните са заключени (KEY LOCK ОPEN) или изключена (KEY
LOCK OFF).
Канал
Стойност
Функция
1
0-255
Master димер
2
0-255
Главен микро димер
3
0-255
Настройка червен димер от ниско към високо
4
0-255
Микро димер червен
5
0-255
Настройка зелен димер от ниско към високо
6
0-255
Микро димер зелен
7
0-255
Настройка син димер от ниско към високо
8
0-255
Микро димер син
9
0-255
Настройка бял димер от ниско към високо
10
0-255
Микро димер бял
11
Стробоскоп
000-009
Вкл. LED
010-255
Стробоскоп (бавно към бързо)
12
000-009
Няма функция
010-174
Статичен цвят
175-189
3200K
190-204
5600K
205-219
6500K
220-234
8500K
235-249
10000K
250-255
Подразбиране
13
000-020
Няма функция
021-030
Автоматична функция 1
031-040
Автоматична функция 2
041-050
Автоматична функция 3
051-060
Автоматична функция 4
061-070
Автоматична функция 5
071-080
Автоматична функция 6
081-090
Автоматична функция 7
091-100
Автоматична функция 8
101-110
Автоматична функция 9
111-120
Автоматична функция 10
121-255
Запазено
14
0-255
Скорост от бавно към бързо

7
www.ultralux.bg

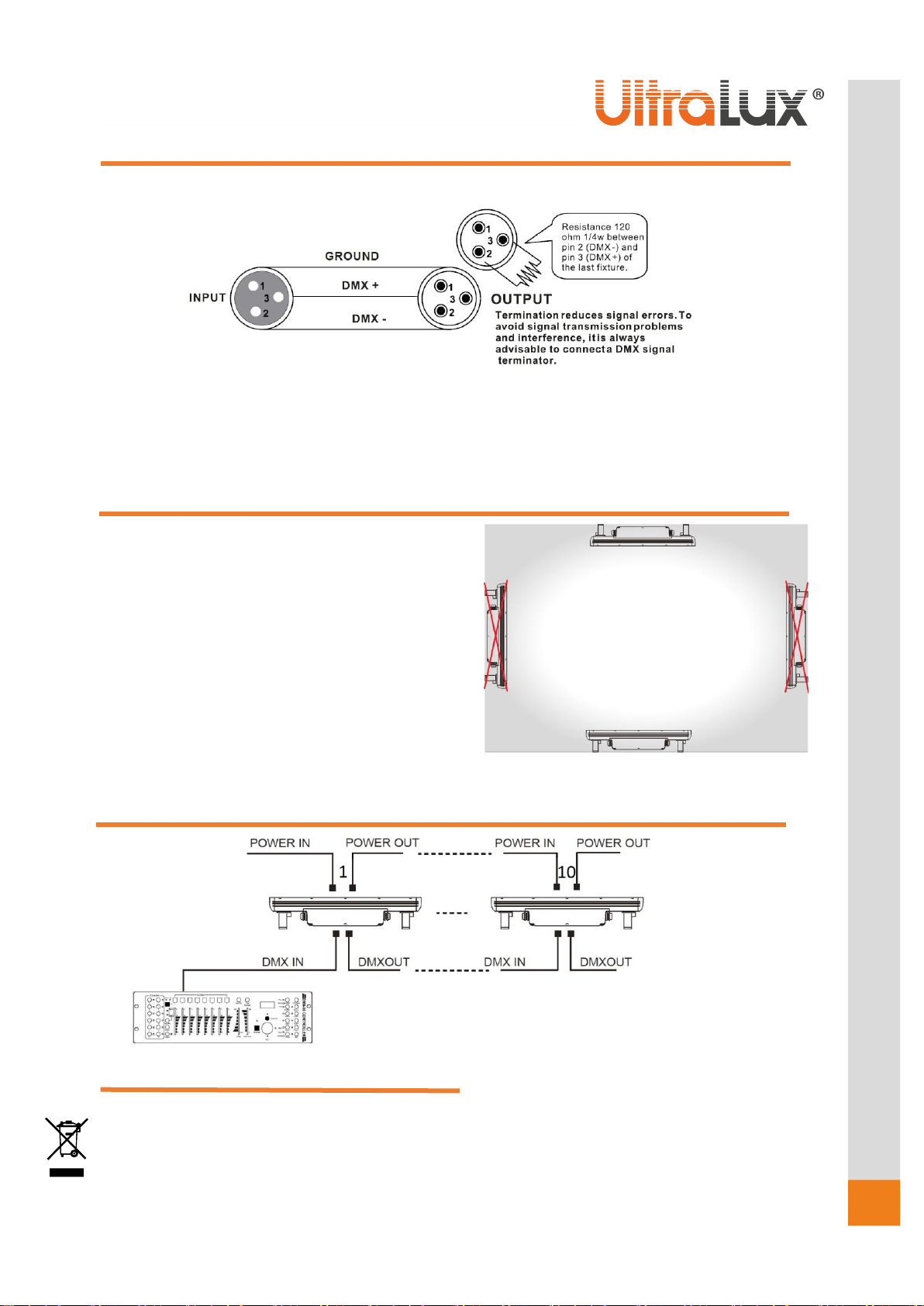

СВЪРЗВАНЕ НА ЗАХРАНВАЩИТЕ ПРОВОДНИЦИ
Свързването се извършва посредством XLR конектор в единия край и XLR конектор в другия край.
•Внимание: Не свързвайте заземлението на мрежата със заземлението от управлението на тялото.
Това може да доведе до неадекватна работа на осветителя. Проверете поляритета на
проводниците.
•Терминирането (включване на резистор 120 Ω, 1/4W между DMX- и DMX+ полюси на последния
осветител) редуцира грешката в DMX сигнала
ИНСТАЛАЦИЯ
Никога не монтирайте устройството настрани, както е
показано. Мястото на монтаж трябва да издържа 10
пъти теглото на осветителното тяло без да претърпи
деформация. При монтаж осветителното тяло трябва
да бъде закрепено с вторичен предпазен елемент,
например подходящ предпазен кабел.Никога не
стойте директно под устройството, когато монтирате,
сваляте или обслужвате устройството. Окаченият над
земята монтаж изисква богат опит. Монтажът трябва
да се проверява от квалифициран специалист веднъж
годишно. За да избегнете вътрешни повреди на уреда,
никога не го монтирайте отстрани. Уверете се, че
осветителното тяло е на поне 0.5 m от запалими
материали (декорация и т.н.).

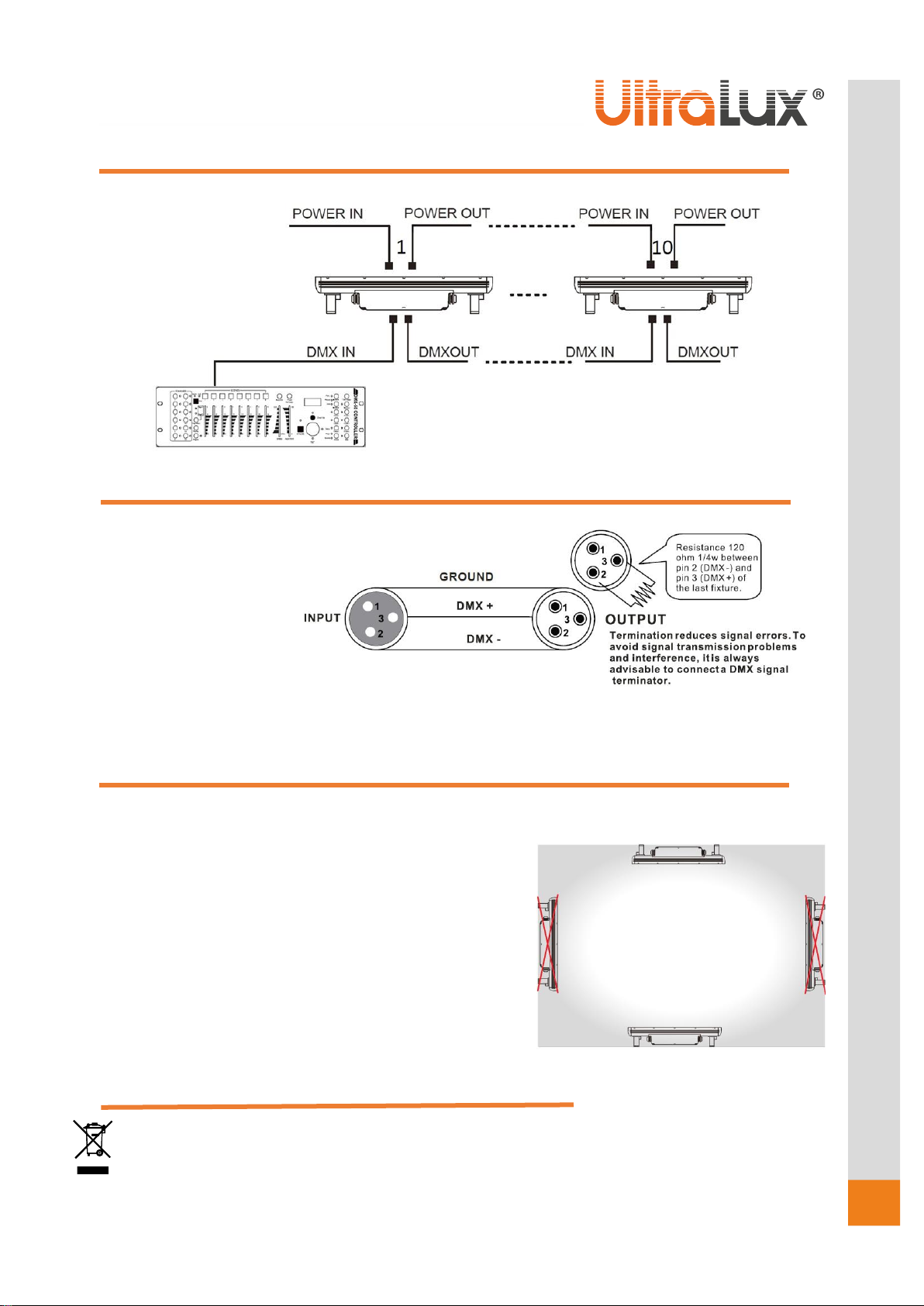

СХЕМА НА СВЪРЗВАНЕ
ЗАПАЗВАНЕ ЧИСТОТАТА НА ОКОЛНАТА СРЕДА
•Продуктът и неговите компоненти не са опасни за околната среда.
•Моля, изхвърляйте елементите на опаковката разделно в контейнерите, предназначени за съответния
материал.
•Този продукт не е битов отпадък и потребителят е длъжен да го изхвърля само в контейнери за разделно
събиране на излязло от употреба ЕЕО с цел опазване на околната среда и човешкото здраве.

8
www.ultralux.bg
USER MANUAL
RGBW DMX LED LINEAR FIXTURE WITH
BUILT-IN CONTROLLER
STXC22080
Please, read carefully before operating the floodlight!

9
www.ultralux.bg
MECHANICAL SPECIFICATION
DESCRIPTION
The RGBW LED linear fixture is 1000 mm long and thanks to its 24pcs LED chips can illuminate a wall up to 5m
wide. The optical system is a specially designed to provide good color transfusion. The housing is made of
aluminum casting making the body dust and waterproof with a degree of protection IP65. Power and control are
provided via male and female connectors at both ends. It is possible to series connection of the body. The total
power should not exceed 800 W.
TECHNICAL INFORMATION
Light technical parameters
•Color: RGBW (RGB+5700K)
•Color rendering index: Ra≥80
•Corelated color temperature: RGB +
5700K
•Light distribution: 25⁰
•LED Type: SMD RGBW
Electrical parameters
•Supply voltage: 220-240 V AC
•Frequency: 50-60 Hz
•Power consumption: 230V/80 W max;
•Power factor: PF≥0.9
•Driver: Built-in
•Controller: Built-in
•Power connectors on both ends of the body
General parameters
•IP rate: IP65
•Protection class: class I
•TFT display
•Body: Aluminum alloy
•Dimensions 1000/71/79 mm
•Weight: 3.5 kg
•Warranty: 2 years
•Working temperature: -20 ⁰C ÷ +40 ⁰C
•Mounting: Single bracket with quick lock
Control
•Run mode: DMX512/Master-Slave/ Auto Mode
•DMX channel: 4, 6, 9 и14
•512 separate addresses in DMX mode
•Built-in Effect: color mixing, strobing, fading,
variable color chasing
•Dimmer curve: 4 different dimming curve
•Strobe: Electric strobe 25 times/s
•Locking: Key lock for buttons
•DMX Input/ Output: XLR 3-Pin Male / XLR 3-Pin
Female

10
www.ultralux.bg
PROGRAMME MENU
➢DMX ADDRESS - In this menu, you can connect several pieces of lights with DMX cable and control them
with control console.
1. Press “ENTER” button and then UP or DOWN button until “DMX ADDRESS” is showed.
2. Press “ENTER” button, “xxx” will be showed, “x” represents the showed address. You can press the UP
or DOWN button to select your desired address.
➢CHANNELS MODE - In this menu, you can connect several pieces of lights with DMX cable and control
them with control console.
1. Press “ENTER” button and then UP or DOWN button until “CHANNELS MODE” is showed.
2. Press “ENTER” button, “Channel [xx]” will be showed, “X” represents the showed DMX channel mode.
You can press the UP or DOWN button to select your desired Channel mode.
➢DMX CURVE - In this menu, you can send the DMX CURVE of lights.
1. Press “ENTER” button and then UP or DOWN button until “DMX CURVE” is showed.
2. Press “ENTER” button, and there will be four options. Then, press ENTER to select the option and press
UP or DOWN button to select the value you desire.
➢DMX STATE - In this menu, you can send the DMX STATE of lights.
1. Press “ENTER” button and then UP or DOWN button until “DMX STATE” is showed.

11
www.ultralux.bg
2. Press “ENTER” button, and there will be two options. Then, press ENTER to select the option and press
UP or DOWN button to select the value you desire as follow:
•DMX HOLD –You can keep the DMX mode;
•BLACKOUT - You can blackout the DMX mode so that you can set other mode you desired.
➢SLAVE MODE - In this menu, you can select SLAVE mode. In SLAVE mode, you can select one light as the
MASTER light and other lights in SLAVE mode will run following the MASTER light.
1. Press “ENTER” button and then UP or DOWN button until “SLAVE MODE” is showed.
2. Press “ENTER” button to set the slave mode.
➢AUTO MODE-In this menu, you can select your desire AUTO mode and adjust the running speed.
1. Press “ENTER” button and then UP or DOWN button until “AUTO” is showed.
2. Press “ENTER” button, and “SPEED” or “AUTO MODE” will be showed. Then press ENTER, and you can
see two items as below:
•SPEED - You can select your desired speed in this menu.
•AUTO - You can select your desired auto mode in this menu.
➢MANUAL MODE –In this menu, you can adjust the value of static color and strobe speed as you like.
1. Press “ENTER”button and then UP or DOWN button until “MANUAL MODE”is showed.
2. Press “ENTER”button, and there will be five options. Then, press ENTER to select the option and press
UP or DOWN button to select the value you desire as follow:
•RED - You can adjust the red brightness in this menu.
•GREEN - You can adjust the green brightness in this menu.
•BLUE - You can adjust the blue brightness in this menu.
•COLOR - You can select 55 static color in this menu.
•STROBE - You can adjust the strobe speed in this menu.
➢SET UP-In this menu, you can adjust the value of the function.
1. Press “ENTER”button and then UP or DOWN button until “SET UP”is showed.
2. Press “ENTER”button, and there will be eight options. Then, press ENTER to select the option and press
UP or DOWN button to select the value you desire as below.
•Dimmer ALL - You can adjust the brightness of color in this menu.
•BALANCE - You can adjust the brightness of each color (R, G, B) in this menu.
•Key locks - You can select whether the password is on or off in this menu , and the password is [DOWN ]
+ [ UP ] + [ DOWN ] + [ UP ] .If you select “on”, then you have to input the password before pressing the
buttons. Otherwise, the light won’t respond to your order.
•Display - In this item, you can select “ON”or “30S”. If you select “ON”, the displayer will be on all the
time. And if you select “30S”, the displayer will extinguish about 30S seconds later.
•RESET-In this menu, you can reset all the value of the system.
•REFRESH RATE –In this item, you can set the refresh rate.
•Max temp - You can set the desired Max working temperature about the light in this menu. When the
working temperature of the light exceeds the Max temperature, the color of letter “Temp xx”showed in
the menu will change from white to yellow. Meanwhile, the light will adjust the working temperature
automatically.
➢INFORMATION-In this menu, you can learn about the information of software, hardware and the
working time of the light.
1. Press “ENTER”button and then UP or DOWN button until “INFORMATION”is showed.
2. Press “ENTER”button, and “Software”“Hardware”or “Fix times”will be showed. Then press ENTER, and
you can see three items as below:
•Software Ver - This item displays the Software information.
•WORKING TIMES - This item displays the Working time.
•RDM: UID - This item displays the RDM Version.

12
www.ultralux.bg
DMX MODE
DMX 4 channel
DMX 6 channel
DMX 9 channel
channel
value
function
1
0-255
Adjust red LEDs Dimmer from low to high
2
0-255
Adjust green LEDs Dimmer from low to high
3
0-255
Adjust blue LEDs Dimmer from low to high
4
0-255
Adjust white LEDs Dimmer from low to high
channel
value
function
1
0-255
= Off 1 - 255 = Master dimmer
2
0-255
Adjust red LEDs Dimmer from low to high
3
0-255
Adjust green LEDs Dimmer from low to high
4
0-255
Adjust blue LEDs Dimmer from low to high
5
0-255
Adjust white LEDs Dimmer from low to high
6
Strobe
000-009
led on
010-255
Strobe (slow to fast)
channel
value
function
1
0-255
0 = Off 1 - 255 = Master dimmer
2
0-255
Adjust red LEDs Dimmer from low to high
3
0-255
Adjust green LEDs Dimmer from low to high
4
0-255
Adjust blue LEDs Dimmer from low to high
5
0-255
Adjust white LEDs Dimmer from low to high
6
000-009
led on
010-255
Strobe (slow to fast)
7
000-009
No Function
010-174
Static Color
175-189
3200K
190-204
5600K
205-219
6500K
220-234
8500K
235-249
10000K
250-255
Default
8
000-020
No Function
021-030
Auto 1
031-040
Auto 2
9
041-050
Auto 3
051-060
Auto 4
061-070
Auto 5
071-080
Auto 6
081-090
Auto 7
091-100
Auto 8
101-110
Auto 9
111-120
Auto 10
121-255
reserved

13
www.ultralux.bg
DMX 14 channel
DISPLAYER INTRODUCTION
1. DMX means the light is in the DMX mode. Similarly, SLAVE means the light is in
the SLAVE mode.
2. The color of the point shows the condition of signal transmission. Green
represents the good condition, while red represents the signal is interrupted.
3. The item shows the working temperature of the light. When the working
temperature exceeds the max temperature, the color of the letters and
number will change from white to yellow.
4. This item shows the menu you selected.
5. This item shows the condition of key lock. “Key lock open” means the key lock
is open, and “Key lock off” means the key lock is close.
channel
value
function
1
0-255
= Off 1 - 255 = Master dimmer
2
0-255
Mater micro dimmer
3
0-255
Adjust red LEDs Dimmer from low to high
4
0-255
Micro Red dimmer
5
0-255
Adjust green LEDs Dimmer from low to high
6
0-255
Micro Green dimmer
7
0-255
Adjust blue LEDs Dimmer from low to high
8
0-255
Micro Blue dimmer
9
0-255
Adjust white LEDs Dimmer from low to high
10
0-255
Micro white dimmer
11
000-009
led on
010-255
Strobe (slow to fast)
12
000-009
No Function
010-174
Static Color
175-189
3200K
190-204
5600K
205-219
6500K
220-234
8500K
235-249
10000K
250-255
Default
13
000-020
No Function
021-030
Auto 1
031-040
Auto 2
041-050
Auto 3
051-060
Auto 4
061-070
Auto 5
071-080
Auto 6
081-090
Auto 7
091-100
Auto 8
101-110
Auto 9
111-120
Auto 10
121-255
reserved
14
0-255
Speed slow to fast

14
www.ultralux.bg
CONNECTION
CABLE CONNCTION
The connection is via an XLR
connector at one end and
an XLR connector at the
other end.
CAUTION:
Do not allow contact
between the grid ground
wire and the fixture’s
chassis ground. Grounding
the ground can cause a
ground loop, and your fixture may perform erratically. Test cables with an ohm meter to verify positive pole and
to make sure the pins are not grounded or shorted to the shield or each other.
MOUNTING
When installing the unit, the trussing or area of installation must be able to hold 10 times the weight without any
deformation. When installing the unit must be secured with a secondary safety attachment, e.g. and appropriate
safety cable. Never stand directly below the unit when mounting, removing,
or servicing the unit. Overhead mounting requires extensive
experience, including calculating working load limits, installation
material being used, and periodic safety inspection of all
installation material and unit. If you lack these qualifications, do
not attempt the installation yourself. The installation should be
checked by a skilled person once a year. To avoid internal damage
to the unit, never mount the unit on its side as illustrated above.
Be sure this fixture is kept at least 0.5m away from any flammable
materials (decoration etc.). And you’d better use and install the
supplied safety cable as a safety measure to prevent accidental
damage and/or injury in the event the clamp fails.
TAKING CARE OF THE NATURAL ENVIRONMENT CLEANLINESS
•The product and its components are not harmful to the environment
•Please dispose the package elements separately in containers for the corresponding material.
•Please dispose the broken product separately in containers for out of usage electrical equipment.
