Uniden SOLARA DSC User guide

Esta transmisora funcionará en canales y frecuencias que
tienen un uso restringido en los Estados Unidos. Las
asignaciones de estos canales incluyen frecuencias asignadas
para el uso exclusivo de los Guardacostas de los Estados
Unidos, uso en el Canadá y el uso en aguas internacionales.
La operación en estas frecuencias está estrictamente prohibida
sin la autorización apropiada.
Para conocer las frecuencias y los canales que están
actualmente disponibles para el uso en los Estados Unidos sin
una licencia individual, le rogamos que se comunique con el
Centro de llamadas de la FCC al 1-888-CALL-FCC.
Operación de los servicios de radios marinas
¡AVISO!
Las personas que necesiten una licencia, asícomo usuarios negociantes,
deben pedir una solicitud de licencia de la oficina de la FCC más cercana.
Uniden se ocupa en reducir el contenido de plomo en nuestros cables cubiertos
de PVC en nuestros productos y accesorios.
AVISO: Los cables en este producto y/o accesorios contienen plomo, un
químico conocido en el estado de California como causante de defectos de
nacimientos u otros daños reproductivos. Lávese las manos después de
tocar el producto.

SOLARA DSC de Uniden .......................................................................2
Incluido con su SOLARA DSC ...............................................................3
Controles e Indicadores..........................................................................4
Instalación...............................................................................................7
Selección del emplazamiento............................................................7
Supresión del ruido del motor ...........................................................8
Consideraciones para la antena........................................................8
Selección e instalación de la antena.................................................8
Instalación de la radio SOLARA DSC ...............................................9
Operación .............................................................................................10
Encendido/Apagado ........................................................................10
Memoria del último canal ................................................................10
Supresión.........................................................................................11
Comunicaciones con el canal 16 de los Guardacostas/ y el canal 9 ...12
Selección del canal .........................................................................12
Canales meteorológicos .................................................................12
Rastreo de todos los canales..........................................................13
Alerta meteorológica........................................................................13

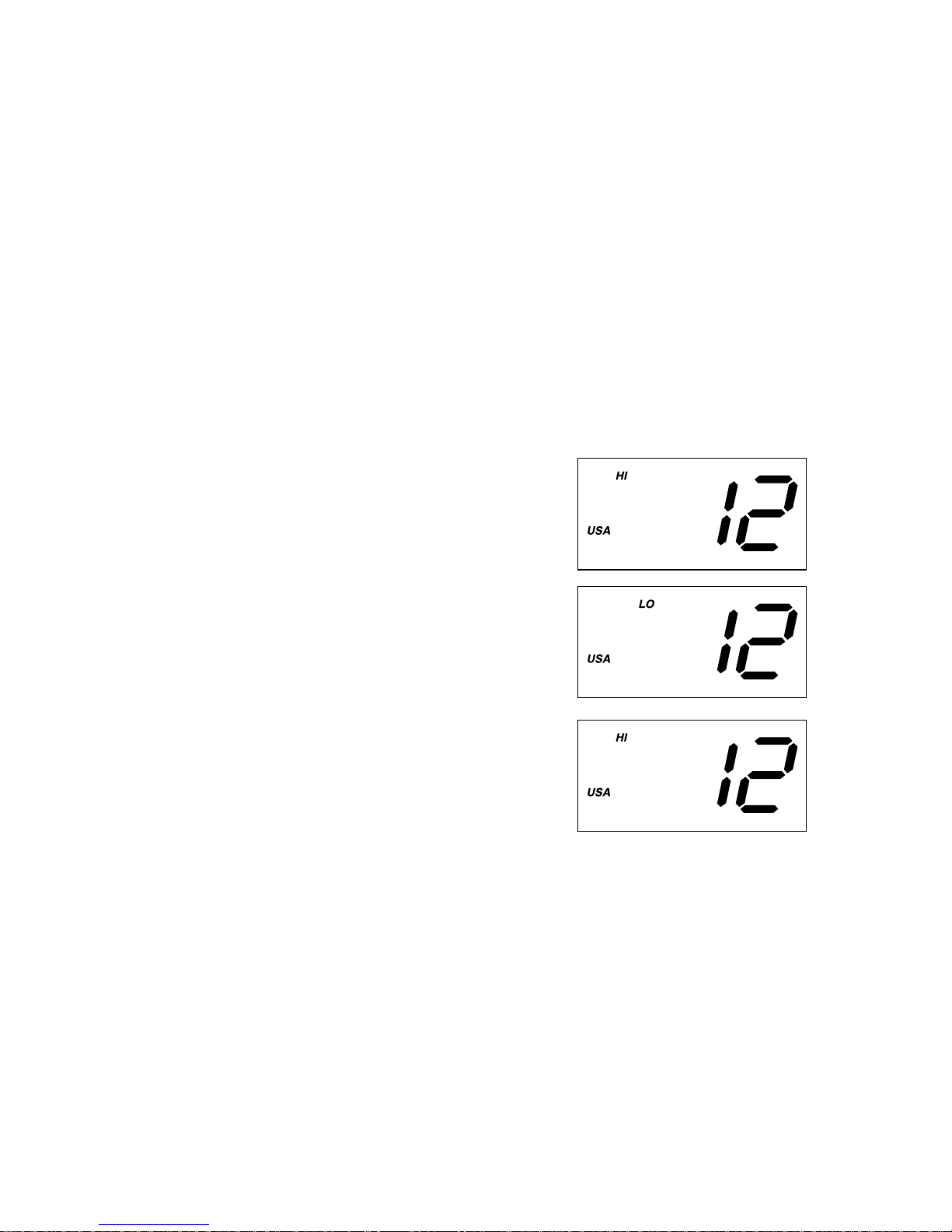

Ajuste de la potencia del transmisor (TX) .......................................14
Procedimiento recomendado para pedir socorro ............................15
Socorro ............................................................................................16
Llamada digital selectiva (DSC) ......................................................17
A una persona individual............................................................17
A todos los navíos......................................................................18
MMSI del usuario ............................................................................20
Programación técnica NMEA ...............................................................21
Accesorios opcionales..........................................................................21
Radio teléfono náutico VHF FM
Canales y funciones (canales estadounidenses) ...........................22
Canales y funciones (canales internacionales) ..............................23
Canales y funciones (canales canadienses) ..................................24
Especificaciones...................................................................................25
Solución de problemas.........................................................................26
Cuidado y mantenimiento.....................................................................27
Garantía limitada de tres años .............................................................29
Contenido

2
La radio VHF marina SOLARA DSC de Uniden ha sido diseñada para
ofrecerle un instrumento seguro y duradero, el cual le proveerácon
años de servicio sin problemas.
Con el cuidado y mantenimiento correcto, su radio marina durarámás
tiempo que su nave actual y le servirábien abordo. Todas las funciones
y la flexibilidad diseñadas en esta eficaz emisora- receptora, prevendrán
que se vuelva obsoleta, sin importar los cambios en la artesanía o
zonas geográficas.
La excelente técnica de esta radio marina estádemostrada por la
diversidad de los usos, para los cuales ha sido aceptada por la
Comisión Federal de Comunicaciones de los Estados Unidos. La radio
estáaprobada para el uso obligatorio en "naves de recreo", para el uso
en naves sujetas al Great Lake Radio Agreement o para los requisitos
de puente de mando a puente de mando, para naves de diversión
general y comercial, y para ciertas estaciones en tierra en el servicio
marino.
La radio SOLARA DSC es de diseño transistorizado con componentes
compactos evaluados conservativamente y materiales compatibles con
el medio ambiente marino. La emisora- receptora utiliza un número de
juntas, arandelas, membranas impermeables, y otros selladores los
cuales producen una carcasa impermeable para la protección de la
electrónica. La radio cumple con las más rigurosas especificaciones de
impermeabilidad JIS7. La unidad se puede montar en un sinfín de
lugares convenientes en su nave, utilizando el soporte de montaje
universal (Blanco- FMB322W, Negro-FNB322B).
Se aconseja que lea atentamente el resto de esta guía de operación,
para informarse sobre las funciones y la operación de su emisora
–receptora, de manera que pueda contribuir en la larga duración de su
inversión.
Guarde su recibo como comprobante de la compra en caso que
necesite el servicio garantizado.
Las características, las especificaciones y la disponibilidad de los
accesorios opcionales están sujetas a cambio sin previo aviso.
Nota: La radio SOLARA DSC cumple con los requisitos JIS7.
El color de su radio SOLARA DSC puede variar.
SOLARA DSC de Uniden

3
Incluido con la radio SOLARA DSC

4

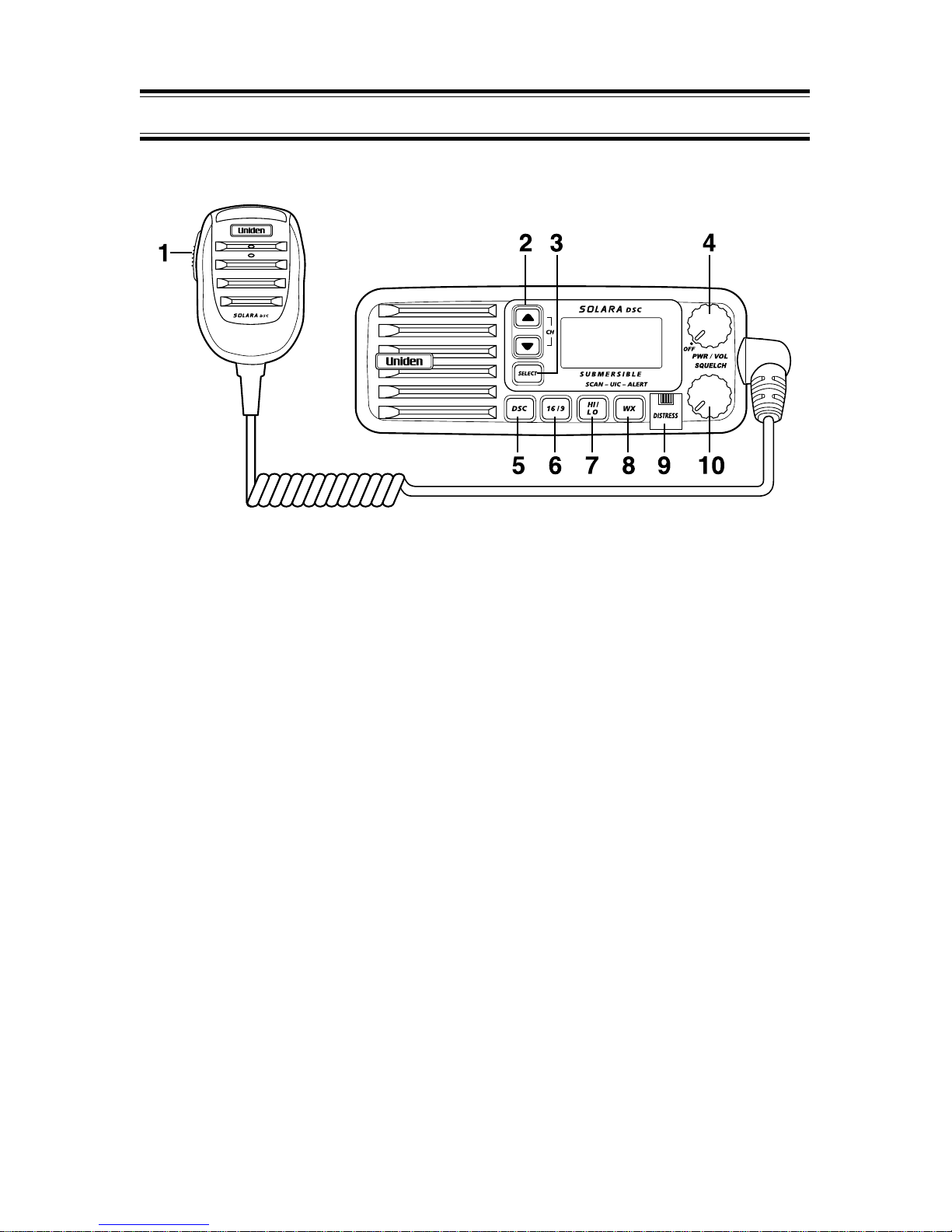

Panel delantero/ micrófono
1. Interruptor PTT - Oprímalo para transmitir y suéltelo para recibir.
2. CHANNEL/▲/▼- Sube o baja el número del canal . Estos botones
también se usan para mover el cursor en el modo del menúDSC.
3. SELECT - En el modo del menúDSC, esto se usa para seleccionar las
opciones del menúDSC.
4. PWR/VOL (Encender/apagar/volumen) - Este botón enciende o apaga la
unidad y ajusta el volumen del altavoz.
5. DSC - Oprima este botón para activar el modo del menúDSC.
6. 16/9 - Oprima este botón para cambiar instantáneamente al canal 16, al
canal 19 óal canal actual.
7. HI/LO/SCAN/UIC - Oprima este botón para cambiar la potencia de
transmisión de alto (HI) a bajo (LO). Oprima y manténgalo por 2
segundos para poner la radio en el modo de rastreo. Oprima al mismo
tiempo los botones HI/LO/SCAN/UIC y WX/ALERT/UIC para cambiar los
modos de los canales, de ESTADOS UNIDOS a INTERNACIONAL o a
CANADÁ.
8. WX/ALERT/UIC - Oprima este botón para escuchar los canales
meteorológicos activos de la NOAA. Oprima y mantenga este botón por 2
segundos para poner la radio en el modo de alerta meteorológica. Oprima
al mismo tiempo los botones HI/LO/SCAN/UIC y WX/ALERT/UIC para
cambiar los modos de los canales, de ESTADOS UNIDOS a
INTERNACIONAL o a CANADÁ.
9. DISTRESS - Se utiliza para enviar señales de auxilio en caso de
emergencia.
10. SQUELCH - Gire esta rueda para eliminar el ruido de fondo cuando no se
recibe ninguna señal.
Controles e Indicadores

5

6
1. TX (transmisión) –Indica que estátransmitiendo.
2. HI (alto) –Indica que la salida de transmisión es de 25 vatios.
3. LO (bajo) –Indica que la salida de transmisión es de 1 vatio.
4. SCAN - Indica que el modo de rastreo ha sido activado.
5. ALERT - Indica que el modo de alerta meteorológica ha sido
activado.
6. WX - Indica que el modo de los canales meteorológicos ha sido
activado.
7. USA - Indica que estáen el modo de los canales estadounidenses.
8. CAN - Indica que estáen el modo de los canales canadienses.
9. INT - Indica que estáen el modo de los canales internacionales.
10. DSC - Indica que la radio estáen el modo DSC.
11. (marca GPS) - Aparece mientras que el módulo GPS está
recibiendo los datos.
12. Exhibición de los canales - Indica el número del canal en uso.

7
Instalación
Cuidado: La radio SOLARA DSC funcionarásolamente con sistemas
de baterías de 13.8 voltios nominales con aterrizaje negativo.
Es importante determinar cuidadosamente el emplazamiento más
adecuado para su radio en su nave. Las consideraciones eléctricas,
mecánicas y del medio ambiente deben tenerse en cuenta. Usted debe
seleccionar la relación más óptima entre estas consideraciones.
Lleve en cuenta la flexibilidad diseñada en la radio SOLARA DSC para
el uso más conveniente. Las características que debe considerar son:
1. El soporte de montaje universal se puede instalar encima o
debajo de una repisa, sobre una mampara, o montado en alto.
2. Los cables del altavoz REMOTO se pueden usar con un altavoz
auxiliar.
3. Todas las conexiones son de tipo "enchufe" para poder remover
la radio fácilmente.
Selección del emplazamiento
Algunos factores importantes que debe tomar en cuenta en la selección
del emplazamiento de su radio SOLARA DSC son:
1. Elija un emplazamiento libre de salpicaduras y rociadas.
2. Mantenga los alambres de la batería lo más cortos posibles. La
conexión directa a la batería es preferible. Si no puede hacer la
conexión directa con el cable de alimentación suministrado,
cualquier extensión debe ser hecha con alambre #10 AWG. Las
extensiones más largas deben usar cable de calibre más grande.
3. Mantenga el cable de la antena lo más corto posible. Los cables
largos pueden causar la pérdida sustancial del funcionamiento de
transmisión y recepción.
4. Coloque la antena lo más alto posible y fuera de objetos
metálicos. La distancia de la cobertura depende de la altura de la
antena.
5. Seleccione un emplazamiento que permita la corriente libre del
aire alrededor del disipador térmico situado detrás de la radio.
6. Seleccione un emplazamiento apartado de la brújula de la nave.
Los altavoces auxiliares también deben estar colocados lejos de
la brújula.

8
Supresión del ruido del motor
A veces, la interferencia del ruido de impulso generado por los sistemas
eléctricos de los motores puede ser un problema para las radios. La radio
SOLARA DSC ha sido diseñada para ser esencialmente impenetrable por
el ruido de impulso de ignición y del ruido del alternador. Sin embargo, en
algunas instalaciones seránecesario tomar medidas para reducir más los
efectos de la interferencia de ruido. Todos los cables CC de la batería, el
cable de la antena, y los cables de los accesorios deben ser colocados a
distancia del motor y del compartimiento del motor, y del cableado de la
potencia, el cual carga particularmente altas corrientes.
En casos severos de interferencia de ruido de impulso, seránecesario
instalar un kit de supresión de ruido. Comuníquese con su agente de
Uniden para más información.
Consideraciones para la antena
Una variedad de antenas estádisponible de un número de
suministradores de calidad. Es recomendado que usted sea asesorado
por un agente de Uniden, para determinar cual antena es más
conveniente para su navío y los requisitos de la cobertura.
En general, la cobertura de comunicación se aumenta usando una
antena con ganancia elevada, ubicada lo más alto posible sobre el nivel
del agua. Las antenas deben estar colocadas lejos de objetos
metálicos, y no deben tener cables coaxiales excesivamente largos.
Selección e instalación de la antena
La radio SOLARA DSC de Uniden ha sido diseñada para acomodar
todas las antenas marinas VHF populares. Sin embargo, la selección y la
instalación de la antena es la responsabilidad del usuario o del instalador.
La FCC ha determinado que la radiación excesiva posee un riesgo para
la salud de las personas que están cerca de las antenas de radio
transmisión. Por esa razón, la antena utilizada con esta radio debe ser
instalada usando las siguientes recomendaciones para asegurar una
distancia adecuada entre la antena y las personas.
Antenas pequeñas flexibles (3 dB) o más pequeñas deben ser
instaladas a una distancia de por lo menos tres pies entre el elemento
de radiación y las personas.
Antenas más grandes (6dB ó9 dB) deben estar instaladas manteniendo
por lo menos una distancia de seis pies.
Ninguna persona debe tocar la antena o entrar dentro del campo de la
distancia cuando la radio estátransmitiendo.

9
Instalación de la radio SOLARA DSC
Después de haber considerado los varios factores que afectarían su
selección de emplazamiento, coloque la radio (con el soporte, el
micrófono, el cable de alimentación, la antena y cualquier cable auxiliar
instalado) en el emplazamiento seleccionado, para asegurar que no
haya interferencia con los artículos de alrededor. Marque el
emplazamiento para el soporte de montaje. Quite el soporte de la radio
y utilícelo como una plantilla para marcar los agujeros que se van a
perforar para la ferretería del montaje. Haga los agujeros y monte el
soporte con ferretería que sea compatible con el material de la
superficie del montaje.
Nota: Esta tuerca hexagonal es
solamente para montar el
soporte con la ferretería. No lo
use para instalar la radio en el
soporte de montaje.

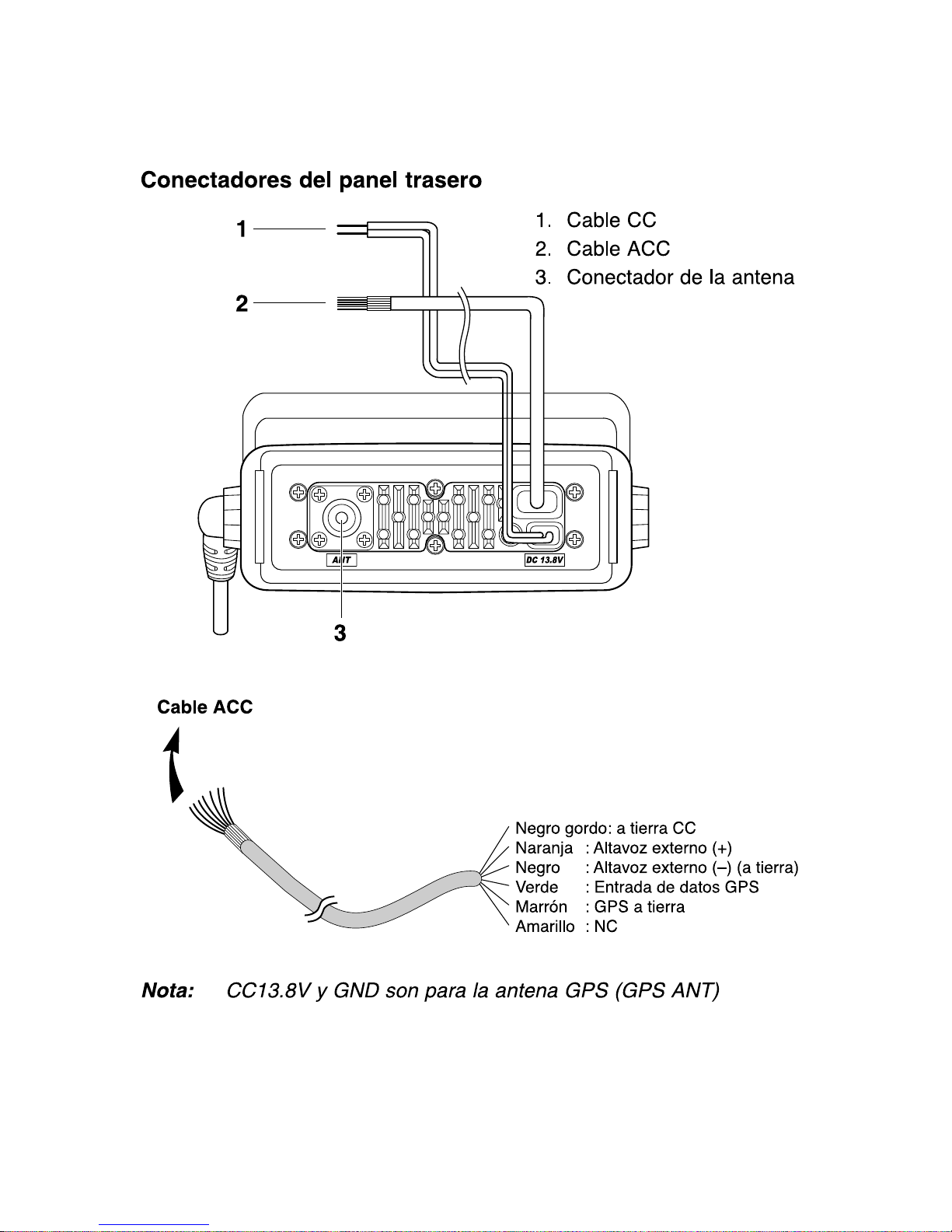

Conecte el alambre rojo del cable de alimentación suministrado al borne
positivo (+) de la batería. Conecte el alambre negro del cable de
alimentación al borne negativo (–) de la batería. El cable de
alimentación estáequipado con un fusible para proteger la radio. Use
solamente un fusible de soplado rápido de seis (6) amperios para
reemplazarlo. Conecte el cable de alimentación a un conector con llave
en el alambre suelto.
Conecte la antena y los accesorios.
Instale la radio en el soporte de montaje y
conecte todos los cables y accesorios en
los enchufes y conectores apropiados.
Nota: Use solamente los tornillos
suministrados. No inserte los
tornillos sin acoplar el soporte.

10

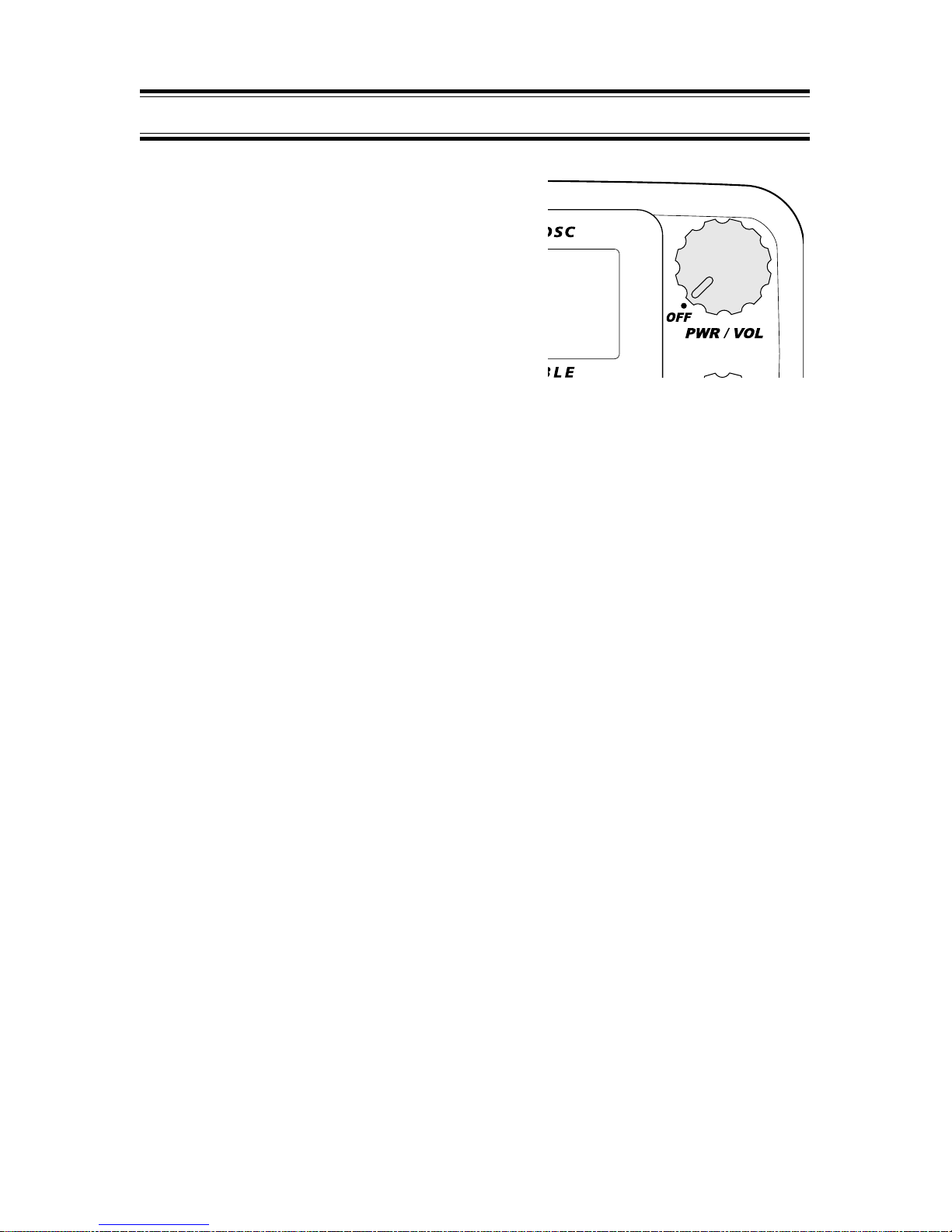

Encendido/ Apagado
Encienda la unidad girando el control
PWR/VOL en el sentido de las agujas del
reloj. Ajuste el volumen a un nivel
confortable.
Cuando encendida la unidad, usted oiráun
sonido.
Nota: Cuando encienda la radio por primera vez después de la
compra, usted veráel canal 16 en la pantalla.
Operación
Memoria del último canal
La radio SOLARA DSC memoriza el último canal seleccionado antes de
apagar la radio. Por ejemplo, Si usted apaga la radio en el CH 12, ésta
estarásintonizada en ese canal cuando la vuelva a encender.
Nota: Para que el último canal sea memorizado, usted debe tener la
radio en ese canal por 3 segundos.

11
Gire la rueda SQUELCH totalmente en el sentido de las agujas del reloj.
Esto sube la "compuerta de la supresión"tan alta que solamente las
señales más fuertes se pueden oír.
Gire la rueda SQUELCH totalmente en contra del sentido de las agujas
del reloj hasta que oiga ruido de fondo. Esto baja la "compuerta de la
supresión", de manera que todo se puede escuchar –ruido, señales
débiles y señales fuertes.
Gire la rueda SQUELCH otra vez en el sentido de las agujas del reloj
hasta que el ruido de fondo acabe. Ahora, la "compuerta de la
supresión"solamente deja pasar las señales más fuertes.
Supresión

12
Canales meteorológicos
Para seleccionar los canales meteorológicos
0-9, oprima WX/ALERT/UIC. La radio iráal
último canal meteorológico seleccionado.
Oprima CH ▲o ▼para seleccionar un canal
meteorológico diferente. La mayoría de las
áreas en los Estados Unidos están cubiertas
por los canales meteorológicos 1, 2 y 3.
Para salir del canal meteorológico:
●Oprima WX/ALERT/UIC. La radio volveráal canal marino
anterior.
Selección del canal
Para seleccionar manualmente un canal, oprima CH ▲o ▼. Los
canales de comunicación están ubicados en los canales 01-28 y 60-88.
Los canales meteorológicos están ubicados en los canales WX 0-9.
Nota: En los Estados Unidos, los Guardacostas pueden referirse a
los canales 21, 22, 23 etc., como 21 alfa, 22 alfa, etc., La
radio SOLARA enseña estos canales en el modo de los
Estados Unidos como los canales 21, 22, 23, etc.
Comunicaciones del canal 16 de los Guardacostas / y
del canal 9
Para tener acceso a las comunicaciones del canal 16 de los
Guardacostas y las del canal 9, oprima 16/9. Usted puede tener
acceso al canal de los Guardacostas instantáneamente mientras que
estásintonizado en otro canal. Oprima 16/9 otra vez para acceder a las
comunicaciones del canal 9. Oprima 16/9 una tercera vez para volver al
canal seleccionado antes de entrar en el canal de las comunicaciones
de los Guardacostas y del canal 9. La pantalla indicaráel canal
seleccionado.
Para cancelar las comunicaciones del
canal de los Guardacostas y del canal 9:
●Oprima 16/9 hasta que la
programación del canal anterior aparezca.
--U--
●Oprima WX/ALERT/UIC o CH ▲, ▼.

13
Alerta meteorológica
El modo de alerta meteorológica puede ser activado para alertarle de
tempestades peligrosas.
Cuando la alerta meteorológica estéactivada, y reciba una señal de
aviso, una sirena de emergencia sonaráa todo volumen. Cuando la
señal termine, usted oirála emisión del canal meteorológico activo en el
volumen normal.
La característica de la alerta meteorológica de su radio le permite
monitorizar el canal meteorológico local por emisiones de alertas
meteorológicas de la NOAA, mientras que al mismo tiempo le permite
escuchar otros canales.
Rastreo de todos los canales
Para activar el rastreo, oprima y mantenga HI/LO por 2 segundos.
Para activar la alerta del rastreo oprima y mantenga WX/ALERT/UIC
por 2 segundos. Mientras que todos los canales están siendo
rastreados, WX CH es rastreado cada 7 segundos. ALERT aparecerá
en la pantalla.
1. Oprima y mantenga WX/ALERT/UIC
por 2 segundos cuando la alerta WX
estéapagada. La radio encenderála
alerta WX y la marca ALERT
aparecerá.
2. Si la radio recibe un tono de 1050 Hz,
la marca ALERT destellarácada otro
segundo y el tono de alerta sonará.
3. Cuando se reciba una señal de alerta
WX, todas las demás funciones serán canceladas y la radio se
mantendráen el canal meteorológico seleccionado.
Cuando la radio estéen el modo de rastreo de todos los canales,
ésta rastrearáel canal meteorológico cada 7 segundos.
Para apagar la alerta oprima cualquier botón. Si vuelve a
presionar cualquier botón, la marca ALERT desaparecerá.
La marca ALERT indica que el modo de alerta meteorológica esta
activada. Para activar este modo:

14
Ajuste de la potencia de transmisión (TX)
La radio SOLARA DSC transmite en 54 frecuencias marinas y recibe en
80 frecuencias marinas. El canal 70 en las frecuencias internacionales,
de los Estados Unidos y del Canadá, y el canal 15 en las frecuencias de
los Estados Unidos, y los canales meteorológicos (WX CH)- son
solamente de recepción. La radio transmite en el canal 70 cuando
envía información DSC. Su radio no transmitiráen estos canales. Para
su consulta hay una lista de todos los canales marinos disponibles en
las páginas 22-24.
Cuidado: Es importante recordar de poner la potencia de la radio a LO
cuando estéen el puerto o para comunicaciones de corta
distancia.
1. Cuando encienda la radio por primera
vez, la unidad transmitirá
automáticamente con 25 vatios
(HI=alto).
2. Oprima HI/LO/SCAN/UIC para cambiar
la potencia del transmisor á1 vatio
(LO).
3. Oprima HI/LO/SCAN/UIC otra vez para
cambiarla otra vez á25 vatios (HI).
Nota: Cada vez que presione HI/LO/SCAN/UIC sonaráun corto
tono. El canal 13 es un canal de 1 vatio (LO). Cuando el
canal estáprogramado como un canal de potencia baja, usted
puede transmitir con 25 vatios (HI), presionando
HI/LO/SCAN/UIC durante la llamada. Los canales de baja
potencia son el 13, 67, 75 y el 76 para los Estados Unidos, y
el 13, 15,17 y el 20 para el Canadá.
Use la transmisión con potencia baja en los puertos o cuando
estécerca de la estación de recepción. Usted no puede
cambiar la potencia de transmisión en los canales que son de
recepción solamente: todos los canales meteorológicos, los
canales 15 y 70de los Estados Unidos; el canal 70 del
Canadá; el canal 70 internacional.

15
Procedimiento recomendado para una llamada de socorro
1. Asegúrese de que la radio estéencendida.
2. Sintonícese al canal 16.
3. Oprima el botón del micrófono y diga despacio y claramente:
a. "MAYDAY –MAYDAY –MAYDAY" en situaciones de peligro
inmediato a su vida o propiedad: o
b. "PAN-PAN-PAN" en situaciones urgentes en las cuales NO
HAY peligro inmediato a su vida o propiedad
4. Diga: "ESTE ES ( diga el nombre de su nave), ( diga el nombre
de su nave), (diga el nombre de su nave), (diga la marca de
identificación de su nave), OVER ".
5. Suelte el botón del micrófono por unos instantes y espere la
respuesta. Si nadie contesta, repita los pasos 3 y 4.
6. Si no hay respuesta, o si los Guardacostas u otra nave contesta,
diga: "MAYDAY"o "PAN"( diga el nombre de su nave)".
7. DESCRIBA SU POSICIÓN usando las coordinaciones de latitud y
longitud, las coordinaciones LORAN, o el alcance u orientación
de un punto conocido.
8. Explique la naturaleza de su apuro.
9. Proporcione el número de personas abordo y las condiciones de
cualquier lesionado.
10. Estime la navegabilidad actual de su nave.
11. Proporcione una corta descripción de su nave (largura, tipo, color,
casco, potencia, mástil, y cualquier característica distinguible
adicional).
12. Diga: "Estaréescuchando en el canal 16/21/82".
13. Termine el mensaje diciendo: "ESTE ES [el nombre de su nave y
la marca de identificación] OVER."
14. Si su situación lo permite, ponga la radio en espera y espere a
recibir respuesta de los Guardacostas u otro navío. Si no recibe
respuesta, repita los pasos, y trate en otro canal.

16
Socorro
Nota: Usted debe programar el MMSI del
usuario para poder enviar una
llamada de socorro. Por favor
consulte la página 20 para
programar el MMSI.

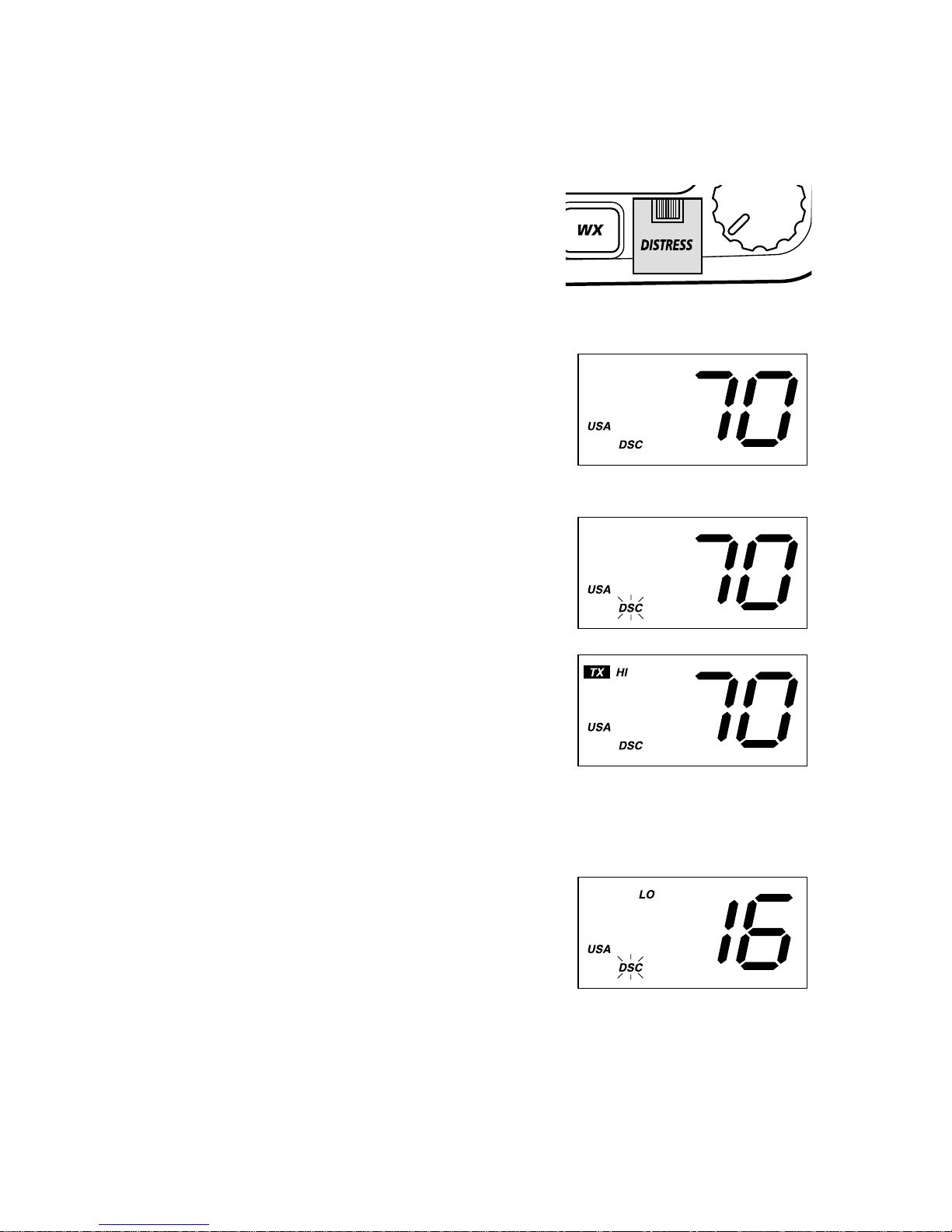

Esta característica le permitirátransmitir una llamada de socorro.
1. Para poder transmitir una llamada de
socorro, oprima y mantenga
DISTRESS por 5 segundos. Cuando la
marca DSC aparezca en la pantalla
oprima SELECT para enviar la llamada
de socorro.
2. La llamada de socorro serátransmitida
y esperarápor una respuesta de los
Guardacostas por unos 210-270
segundos antes de reenviar la llamada.
Después de enviar la llamada de
socorro, la alerta de socorro sonará
cada otro segundo. La radio cambiara
automáticamente al canal 16, y seguirá
monitorizando el canal 70 en el fondo
hasta que reciba una señal de
reconocimiento de la estación de los
Guardacostas.
Para cancelar la llamada de socorro,
oprima 16/9.
3. Cuando la radio reciba una llamada de
socorro, la pantalla siguiente
aparecerá. Si no se recibe una señal
de reconocimiento, la llamada de
socorro serárepetida hasta que se
reciba el reconocimiento de la estación
de los Guardacostas.

17
3. Seleccione la persona que desea contactar usando CH ▲o ▼
para seleccionar el número del 0 al 9. El número seráinsertado
cuando se oprima SELECT, y el dígito destellante se moveráal
próximo dígito. Cuando haya insertado el último dígito, la
pantalla de confirmación aparecerá.
Oprima SELECT para transmitir la señal DSC del individual.
Llamada digital selectiva (DSC)
La llamada digital selectiva es lo último en la tecnología de radios
marinas. La llamada digital selectiva es un proceso para establecer una
llamada de radio. Esto ha sido escogido por la Organización Marítima
Internacional (IMO) como una norma internacional para establecer
llamadas de radio VHF, MF y HF. La llamada digital selectiva ha sido
también seleccionada como parte del Sistema de Auxilio Marítimo
Global y Emergencia (GMDSS).
Este servicio le permitiráenviar instantáneamente una llamada de
socorro con la posición GPS (cuando el receptor GPS opcional esté
conectado a la radio SOLARA DSC) a los Guardacostas de los Estados
Unidos y a otros navíos dentro del alcance de la transmisión. DSC
también le permitiráiniciar o recibir información de socorro, urgencia,
emergencia, posición, y llamadas de rutina de uno a otra nave equipada
con un transmisor receptor DSC.

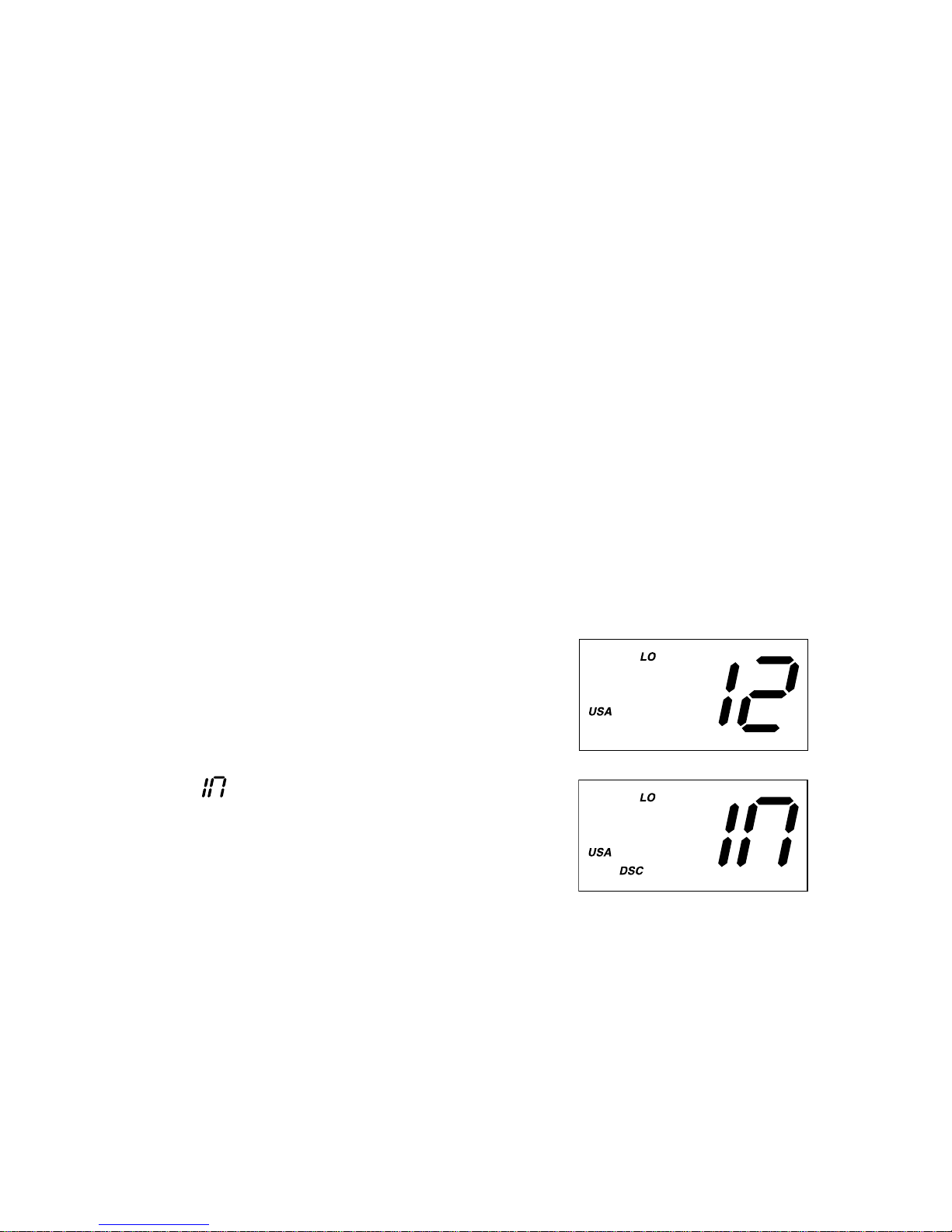

A una persona individual
Esta característica le permite al usuario contactar a otro navío y cambiar
automáticamente la radio DSC receptora al canal deseado.
1. Oprima DSC.
2. apareceráen la pantalla.
Oprima SELECT.

18

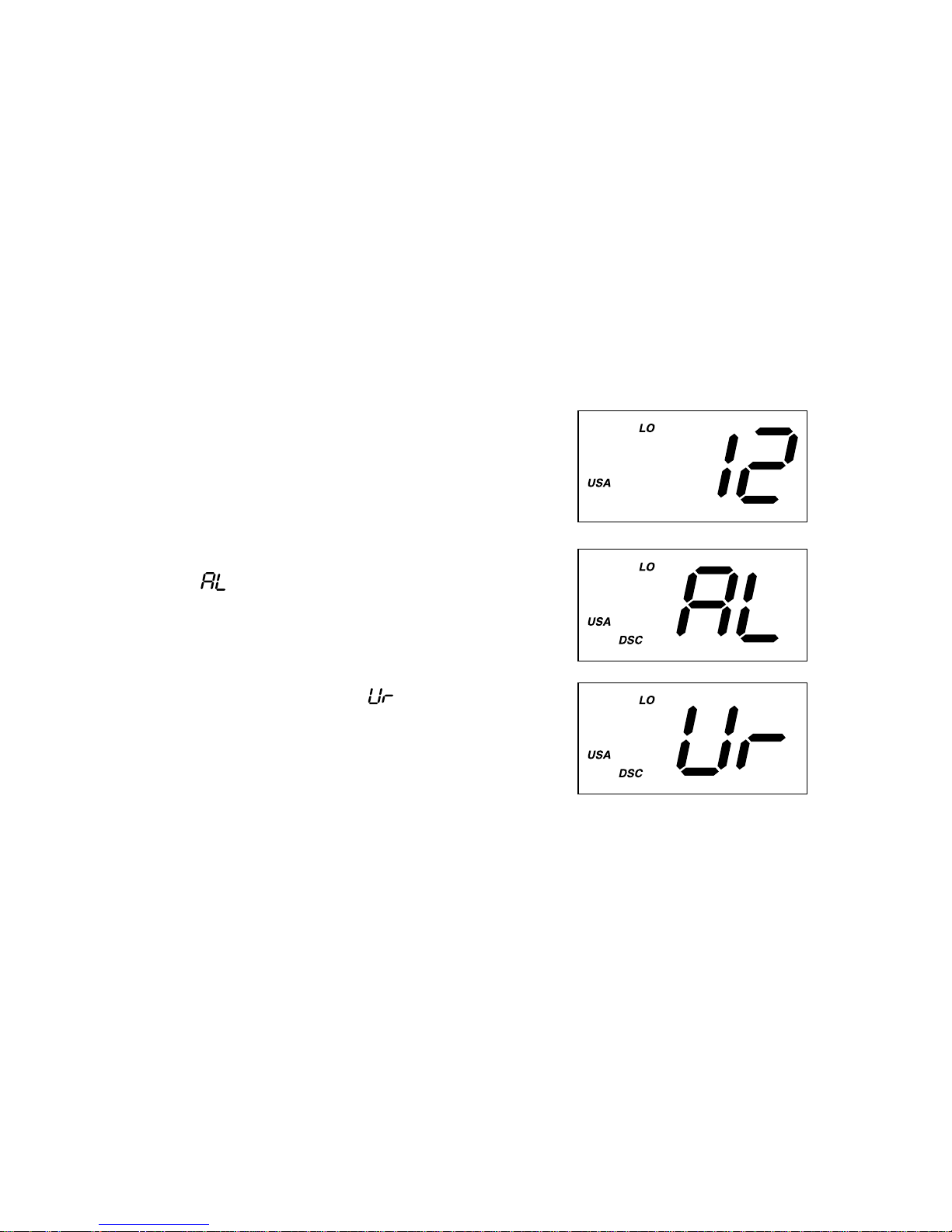

A todos los navíos
Esta radio tiene la habilidad de enviar 3 tipos de llamadas a todos los
navíos. Estos son ejemplos para lo que estos tipos de llamadas serían
usadas.
Urgency –Esta llamada es para un navío que no esta todavía en
apuro, pero que puede tener un problema serio.
Safety –Esta llamada se usa para una razón como escombros en el
agua.
Routine –Esta llamada de usa para comunicaciones normales.
1. Oprima DSC.
2. Oprima CH ▼o CH ▲para seleccionar
(Todos los navíos).
3. Oprima SELECT. (Urgencia)
aparecerá.
