Unitec 77954 User manual

Gebrauchsanweisung
77 954
12V
3,2A
Stand 03/2014
Version 1.0 ♺
22
PAP
Hergestellt für:
INTER-UNION
Technohandel GmbH
Klaus-von-Klitzing-Str. 2
76829 Landau · Germany
www.inter-union.de
D Profi-Batterieladegerät
 Professional battery charger
 Chargeur de batterie pro
 Caricabatteria professionale
 Profesjonalny prostownik do akumulatorów
Instruction manual
Mode d’emploi
Istruzioni per l’uso
Instrukcja obsługi
77954_Bed_A5_140317.indd 1 24.03.14 09:47

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Ladegerät
in Betrieb nehmen. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen
bei Weitergabe des Gerätes an Dritte ebenfalls aus. Dieses Ladegerät ist nur für den
Gebrauch in Innenräumen bestimmt und sollte niemals Regen oder Nässe ausgesetzt wer-
den. Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen
Sie das Gerät niemals mit feuchten oder nassen Händen an das Stromnetz an.
• Das Profi-Batterieladegerät ausschließlich unter Einhaltung dieser Gebrauchsan-
weisung für die dort beschriebenen Zwecke verwenden.
• Um Schwitzwasserbildung zu vermeiden, Gerät nicht bei Frost oder Frostgefahr
betreiben.
• Das Ladegerät nicht in geschlossenen oder schlecht belüfteten Bereichen nutzen.
• Das Batterieladegerät sollte sich nicht in der Nähe einer Wärmequelle befinden, was
möglicherweise zu einer Explosion führen könnte.
• Fassen Sie die Batteriepole oder Batterieklemmen nicht an, wenn das Gerät an
Wechselstrom angeschlossen ist.
• Entfernen Sie alle Kabel des Gerätes von der Batterie, bevor Sie versuchen mit Ihrem
Fahrzeug zu fahren.
• Gerät niemals bei laufendem Motor an einen Akku anschließen, und niemals den Motor
starten oder Stromverbraucher einschalten, bevor das Gerät nicht abgeklemmt wurde.
• Trennen Sie das Gerät immer vom Wechselstrom, wenn Sie es nicht benutzen.
• Trennen Sie das Gerät immer, indem Sie den Netzstecker heraus ziehen, aber niemals
durch Abklemmen eines Anschlusskabels.
• Platzieren Sie das Gerät niemals über oder direkt neben der zu ladenden Batterie.
• Vor dem Ladevorgang den Batterietyp und den maximal erlaubten Ladestrom prüfen,
oder die entsprechenden Informationen vom Batterielieferanten einholen.
• Beim Anschließen und Trennen des Batterieladegeräts an die bzw. von der Batterie ist
eine Schutzbrille zu tragen.
•
Dieses Produkt nicht in explosiven Umgebungen oder in der Nähe von brennbaren
Flüssigkeiten, Gasen oder Staub betreiben, da dies zu schweren Verletzungen führen könnte.
• Decken Sie das Gerät während des Ladevorgangs nicht ab.
• Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen.
• Betreiben Sie das Gerät nur, wenn alle Kabel und das Gehäuse frei von Beschädigungen
sind.
• Öffnen Sie das Gerät nicht, da es für dieses Gerät keine austauschbaren Teile gibt.
• Betreiben Sie das Gerät niemals, wenn es hingefallen ist oder anderweitig beschädigt
wurde.
• Lassen Sie das Batterieladegerät während des Betriebs nicht über einen längeren
Zeitraum unbeaufsichtigt.
• Alle Wartungsarbeiten müssen von qualifizierten Elektrikern ausgeführt werden.
• Bauen Sie das Gerät nicht auseinander. Falsche Montage kann zu elektrischem
Stromschlag oder Feuer führen.
• Vergewissern Sie sich immer, dass das Gerät nicht an Wechselstrom angeschlossen ist,
wenn Sie es an eine Batterie anschließen und wenn Sie es von einer Batterie trennen.
• Versuchen Sie niemals, nicht wiederaufladbare, beschädigte oder gefrorene Batterien
aufzuladen.
• Achten Sie immer auf die richtige Polarität, wenn Sie das Gerät an eine Batterie
anschließen.
• Laden Sie die Batterie niemals in der Nähe von offenem Feuer oder an Orten auf, wo es
zu Funkenbildung kommen kann.
• Bei Nichtgebrauch das Gerät stets in Originalverpackung an einem trockenen Ort
aufbewahren.
• GEFAHR: Vermeiden Sie den Kontakt mit Batteriesäure auf der Haut oder auf der
Kleidung, da dadurch Verbrennungen verursacht werden können. Sollte es zu einem
Kontakt kommen, spülen Sie die Batteriesäure sofort mit ausreichend kaltem Wasser ab,
und ziehen Sie medizinischen Rat zur Hilfe.
• Bringen Sie die beiden Pole des Ladegerätes nicht zusammen wenn der Netzstecker
angeschlossen ist.
Sicherheit
Warnhinweise
DGebrauchsanweisung
• Dieses Ladegerät ist für 12-Volt Blei-Säure-Batterien (auch wartungsarme und
wartungsfreie Batterien), GEL- und AGM-Batterien geeignet und sollte nicht zum
Wiederaufladen von Akkus, NiCad- oder sonstigen Batterietypen genutzt werden.
ZUSÄTZLICHE SICHERHEITSINFORMATIONEN:
Dieses Batterieladegerät ist nicht für den Gebrauch durch Personen (u.a. Kinder) mit ver-
minderten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung
und Kenntnissen vorgesehen, sofern diese nicht durch eine für ihre Sicherheit zuständige
Person hinsichtlich der Benutzung des Gerätes beaufsichtigt und angeleitet werden.
Prüfen Sie Ihre Batterie bitte regelmäßig das ganze Jahr über und insbesondere im
Winter. Fehlerhafte Zellen können Probleme mit Ihrer Batterie verursachen, prüfen Sie die
Zellen mit einem Batterie-Säureprüfer. Falls für eine Zelle ein niedrigerer Wert abgelesen
wird als für die anderen, kann dies bedeuten, dass die Zelle fehlerhaft ist. Ist dies der Fall,
lassen Sie Ihre Batterie bitte prüfen, da Sie eventuell eine neue Batterie benötigen. Es ist
möglich, dass eine Batterie leer erscheint, obwohl vielleicht nur die Verbindung zwischen
den Batterieanschlussklemmen lose ist. Prüfen Sie die Anschlussklemmen und ziehen Sie
diese gegebenenfalls fest. Prüfen Sie die Batterie erneut.
Intelligentes
elektronisches Ladegerät
77954_Bed_A5_140317.indd 2 24.03.14 09:47

Verwendungszweck
WICHTIG
Batteriewartung
Das Batterieladegerät
Anschluss und
Inbetriebnahme
• Dieses Ladegerät ist für 12-Volt Blei-Säure-Batterien (auch wartungsarme und
wartungsfreie Batterien), GEL- und AGM-Batterien geeignet und sollte nicht zum
Wiederaufladen von Akkus, NiCad- oder sonstigen Batterietypen genutzt werden.
ZUSÄTZLICHE SICHERHEITSINFORMATIONEN:
Dieses Batterieladegerät ist nicht für den Gebrauch durch Personen (u.a. Kinder) mit ver-
minderten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung
und Kenntnissen vorgesehen, sofern diese nicht durch eine für ihre Sicherheit zuständige
Person hinsichtlich der Benutzung des Gerätes beaufsichtigt und angeleitet werden.
Prüfen Sie Ihre Batterie bitte regelmäßig das ganze Jahr über und insbesondere im
Winter. Fehlerhafte Zellen können Probleme mit Ihrer Batterie verursachen, prüfen Sie die
Zellen mit einem Batterie-Säureprüfer. Falls für eine Zelle ein niedrigerer Wert abgelesen
wird als für die anderen, kann dies bedeuten, dass die Zelle fehlerhaft ist. Ist dies der Fall,
lassen Sie Ihre Batterie bitte prüfen, da Sie eventuell eine neue Batterie benötigen. Es ist
möglich, dass eine Batterie leer erscheint, obwohl vielleicht nur die Verbindung zwischen
den Batterieanschlussklemmen lose ist. Prüfen Sie die Anschlussklemmen und ziehen Sie
diese gegebenenfalls fest. Prüfen Sie die Batterie erneut.
• Stellen Sie sicher, dass der Stecker des Ladegeräts sich nicht in der Steckdose befindet.
• Stellen Sie sicher, dass alle Stromverbraucher des Fahrzeugs, wie z.B. Radio, Licht,
Telefon, Handyladegerät etc. ausgeschaltet sind, oder klemmen Sie den Akku ab oder
bauen ihn aus. Beachten Sie unbedingt die Warn- und Sicherheitshinweise des Batterie-
und Fahrzeugherstellers!
• Lösen Sie die Kappen der Batteriezellen (bei einer wartungsfreien Batterie erübrigt sich
dieser Schritt).
• Prüfen Sie bei einer nassen Batterie den Säurepegel. Die Batterieplatten müssen sich
ca. 1 cm unter dem Flüssigkeitspegel befinden. Füllen Sie gegebenfalls mit destilliertem
Wasser auf.

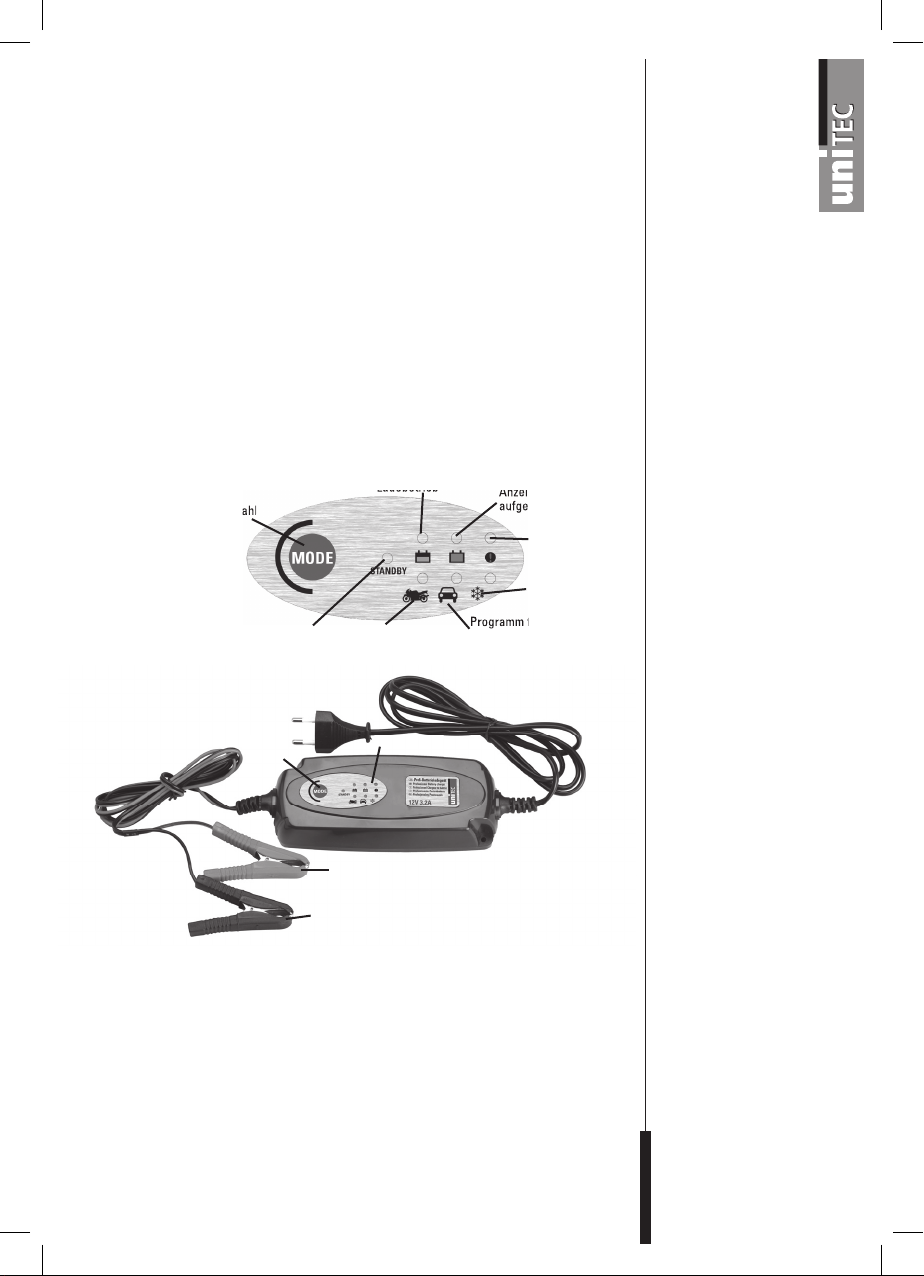

Programmauswahl
Anzeige für den
Ladebetrieb Anzeige Batterie
aufgeladen
Warnanzeige
Falschanschluss
Programm für kalte
Witterung
Programm für
normale Batterien
Programm für
kleine Batterien
Standby
Negativklemme (schwarz)
Positivklemme (rot)
MODE-
Schalter LED-Anzeige
Intelligentes
elektronisches Ladegerät
Programmauswahl
Ladebetrieb
Anzeige Batterie
aufgeladen
Programm für
77954_Bed_A5_140317.indd 3 24.03.14 09:47

Die Ladezeit einer Batterie hängt von ihrer Größe, ihrem Zustand und ihrem Entladungszu-
stand ab. Dieses Batterieladegerät hat einen maximalen Ladestrom von 3,2 A.
Der Ladestrom nimmt allmählich ab. Zum Ende des Ladevorgangs hin wird er durch den
Überladungsschutz des Ladegräts sogar sehr gering.
Der Ladevorgang dauert bei einer 40 Ah-Batterie ca. 12 bis 13 Stunden (3,2 A), bei einer
60 Ah-Batterie dauert der Ladevorgang ca. 18-19 Stunden (3,2 A).
1. Ziehen Sie den Netzstecker des Batterieladegerätes aus der Wechselstromdose.
2. Trennen Sie die negative Ladeklemme (schwarz) von der Karosserie des Autos, bzw.
von dem negativen Pol der Batterie.
3. Trennen Sie die positive Ladeklemme (rot) von dem positiven Pol der Batterie.
Reinigen Sie das Gerät ausschließlich bei unterbrochener Stromzufuhr mit einem leicht
angefeuchteten, weichen Tuch. Vermeiden Sie das Eindringen von Flüssigkeit in das
Gerät.
Entsorgen Sie dieses Produkt nach der Lebensdauer nicht im Hausmüll,
sondern in den eingerichteten Stellen zur Elektro-Altgeräte-Rücknahme.
Nähere Informationen erhalten Sie bei Ihrem öffentlich rechtlichen Entsorger.
Artikel-Nr.: 77954
Eingangsspannung: AC 220 V-240 V / 50-60 Hz
Ladestrom: 3,2 A maximal
Ausgangsspannung: Motorrad:
1,2-14 Ah / 14,4 VDC – 0,9 A
Auto:
14-120 Ah / 14,4 VDC – 3,2 A
Kalte Witterung:
14-120 Ah / 14,7 VDC – 3,2 A
Geeignete Batteriearten: 12 Volt Blei-Säure-Batterien
(auch wartungsarme und wartungsfreie Batterien),
GEL- und AGM-Batterien.
• Angaben des Batterieherstellers beachten. Achtung: Batteriesäure ist stark ätzend und
darf nicht mit Körperteilen, Textilien, lackierten Flächen o.ä. in Kontakt geraten.
• Befestigen Sie die rote Klemme am +Pol der Batterie.
• Befestigen Sie die schwarze Klemme am –Pol der Batterie.
Wenn die Klemmen fehlerhaft angeschlossen (verwechselt) werden,
leuchtet die LED-Warnanzeige auf.
• Achten Sie darauf, dass die Klemmen sich nicht berühren.
• Stecken Sie den Stecker des Ladegeräts in die Steckdose.
• Stellen Sie mit dem Mode-Schalter das gewünschte Programm ein.
• Die Batterie wird jetzt aufgeladen.
Mit dem MODE-Schalter können
folgende Programme eingestellt werden:
Kleine Batterietypen aufladen.
Ausgangs-/Ladespannung: 1,2-14 Ah / 14,4 VDC – 0,9 A
Normale Batterien aufladen.
Ausgangs-/Ladespannung: 14-120 Ah / 14,4 VDC – 3,2 A
Aufladen bei kalter Witterung.
Ausgangs-/Ladespannung: 14-120 Ah / 14,7 VDC – 3,2 A
Bevor Sie zur Programmauswahl schreiten, muss das Ladegerät vorschriftsmäßig mit
der Batterie verbunden sein und der Stecker in eine 230 V-Steckdose eingesteckt sein.
Die Anzeige „STANDBY“ leuchtet in dem Fall auf.
Über den MODE-Schalter kann durch wiederholtes Drücken das gewünschte Programm
angewählt werden.
Wenn die LED-Anzeige aufleuchtet, liegt ein Kurzschluss vor (die Batterieklemmen
berühren sich und/oder sind falsch angeschlossen). Das Ladegerät muss in dem Fall
unverzüglich von der 230 V-Netzspannung getrennt werden. Überprüfen Sie bitte
anschließend, ob die Klemmen an den richtigen Polen befestigt wurden.
Die Batterie wird aufgeladen.
Die Batterie ist vollständig aufgeladen
Sobald die Batterie vollständig aufgeladen ist, haben Sie zwei Möglichkeiten:
• Sie können die Batterie loskoppeln (zuerst das Ladegerät vom 230 V-Stromnetz
trennen), um sie zu verwenden.
• Sie können das Ladegerät weiterhin angeschlossen lassen. Das Ladegerät wird dann in
der Erhaltungsladung weiterhin die Ladezyklen durchlaufen.
Beachten Sie dabei folgendes:
• Die Batterie muss vollständig aufgeladen sein und die entsprechende
Anzeige muss aufleuchten, bevor das Ladegerät in die Erhaltungladung
wechselt.
• Wenn die Batterie nicht mehr innerhalb von 24 Stunden aufgeladen werden
kann, oder die Anzeige nicht aufleuchtet, ist die Batterie defekt oder nicht
richtig mit dem Ladegerät verbunden.
Programme
Der Ladevorgang
Ladeanzeigen:
Erhaltungsladung
Die Batterie wird aufgeladen.
Die Batterie ist vollständig aufgeladen
Anzeige muss aufleuchten, bevor das Ladegerät in die Erhaltungladung
kann, oder die Anzeige nicht aufleuchtet, ist die Batterie defekt oder nicht
77954_Bed_A5_140317.indd 4 24.03.14 09:47

Ladezeit der Batterie
Ladevorgang
beenden
Reinigungshinweise
Entsorgungshinweis
Technische Daten
Die Ladezeit einer Batterie hängt von ihrer Größe, ihrem Zustand und ihrem Entladungszu-
stand ab. Dieses Batterieladegerät hat einen maximalen Ladestrom von 3,2 A.
Der Ladestrom nimmt allmählich ab. Zum Ende des Ladevorgangs hin wird er durch den
Überladungsschutz des Ladegräts sogar sehr gering.
Der Ladevorgang dauert bei einer 40 Ah-Batterie ca. 12 bis 13 Stunden (3,2 A), bei einer
60 Ah-Batterie dauert der Ladevorgang ca. 18-19 Stunden (3,2 A).
1. Ziehen Sie den Netzstecker des Batterieladegerätes aus der Wechselstromdose.
2. Trennen Sie die negative Ladeklemme (schwarz) von der Karosserie des Autos, bzw.
von dem negativen Pol der Batterie.
3. Trennen Sie die positive Ladeklemme (rot) von dem positiven Pol der Batterie.
Reinigen Sie das Gerät ausschließlich bei unterbrochener Stromzufuhr mit einem leicht
angefeuchteten, weichen Tuch. Vermeiden Sie das Eindringen von Flüssigkeit in das
Gerät.
Entsorgen Sie dieses Produkt nach der Lebensdauer nicht im Hausmüll,
sondern in den eingerichteten Stellen zur Elektro-Altgeräte-Rücknahme.
Nähere Informationen erhalten Sie bei Ihrem öffentlich rechtlichen Entsorger.
Artikel-Nr.: 77954
Eingangsspannung: AC 220 V-240 V / 50-60 Hz
Ladestrom: 3,2 A maximal
Ausgangsspannung: Motorrad:
1,2-14 Ah / 14,4 VDC – 0,9 A
Auto:
14-120 Ah / 14,4 VDC – 3,2 A
Kalte Witterung:
14-120 Ah / 14,7 VDC – 3,2 A
Geeignete Batteriearten: 12 Volt Blei-Säure-Batterien
(auch wartungsarme und wartungsfreie Batterien),
GEL- und AGM-Batterien.
77954_Bed_A5_140317.indd 5 24.03.14 09:47
