Uniteck UNIMPPT 60/10.24L User manual

Rev 3
Vers 56
18/01/2023
www.uniteck.fr CO00501
FR
UNIMPPT
60/10.24L – 60/20.24L
100/30.24L – 100/40.24L
Régulateur de charge solaire MPPT
avec afficheur LCD
p. 2-23
MPPT Solar charge controller with LCD
screen
p. 24-45
Regulador de carga solar MPPT con
pantalla LCD
p.46-68
Regolatore di carica fotovoltaico MPPT
con schermo LCD
www.uniteck.fr
EN
ES
IT

FR
2www.uniteck.fr
DÉMARRAGE





Voyants LED

Interface LCD pour configuration paramètres et état
du système
Éteint: Tension panneau nulle/faible
Vert fixe: courant de charge faible
Vert clignotant lent: charge normale
Vert clignotant lent: chargée à 100%
Vert fixe : charge > 80%
Orange : charge entre 50 et 80%
Rouge : Batterie déchargée < 50%
Orange: sortie contrôlée DC activée (ON)
Éteint : sortie contrôlée DC désactivée (OFF)

Durée du rétroéclairage : 60 secondes après dernière pression d’un des 5 boutons.





 Capteur de temperature local
Voir page 17
Connexion panneau(x) photovoltaïque(s)
Connexion batterie 12V ou 24V
Sortie contrôlée 12V ou 24V
Port de communication RS485
1 – Appuyer pour faire défiler les données
2 - Maintenir 5s pour accéder au menu
Paramètres
1 – Dans le menu Paramètres, appuyer
pour valider la sélection.
2 – Maintenir 5 secondes pour réinitialiser
l’historique de consommation
3 – Appuyer pour Allumer/Éteindre la
sortie contrôlée (uniquement si sortie
contrôlée activée)
Accès direct aux données solaires
Accès direct aux données batterie
Accès direct aux données sortie contrôlée
(uniquement si sortie contrôlée activée)

www.uniteck.fr 3

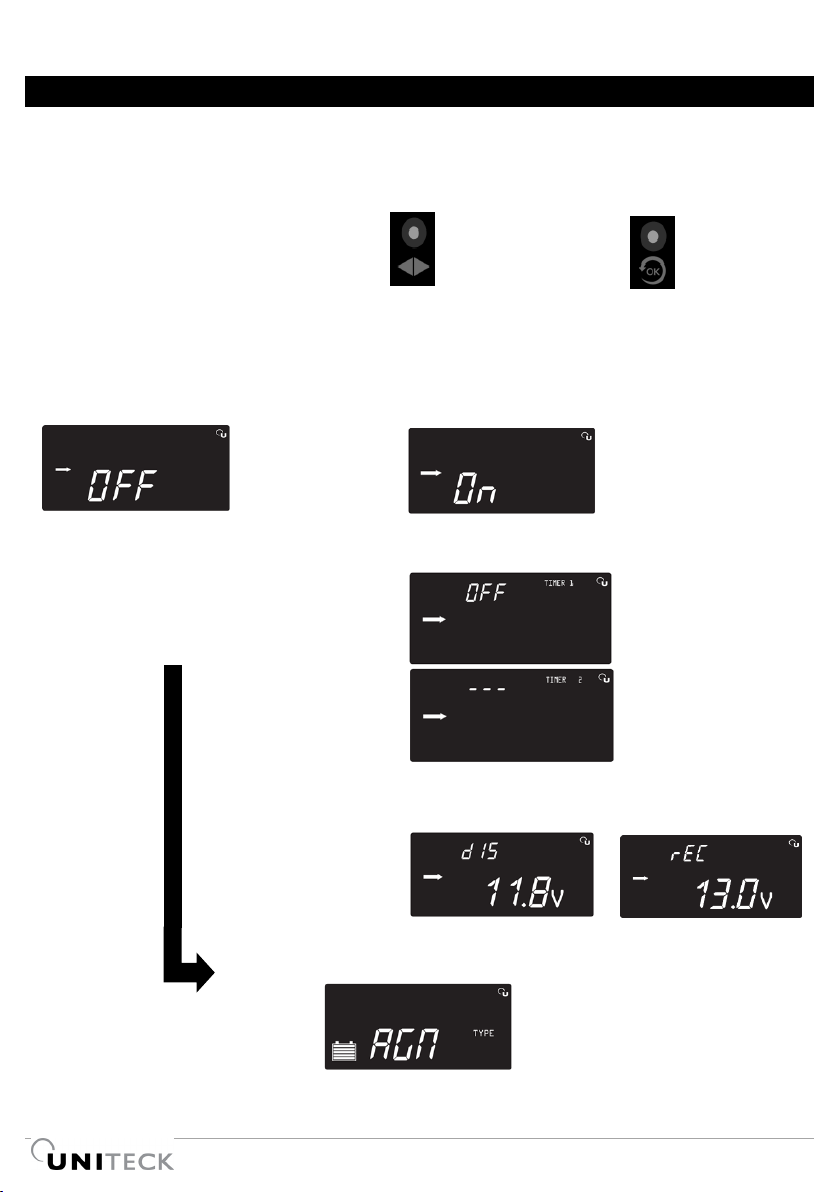

DÉMARRAGE
Connectez uniquement votre batterie à votre régulateur de charge (+ et -).
Vous entrez directement dans le menu Paramètres.
Choisissez ou non l’activation de la sortie contrôlée selon votre utilisation.
Sans sortie contrôlée
Avec sortie contrôlée 12 ou 24V DC
La sortie contrôlée sera
désactivée (OFF) et l’écran
n’affichera aucune donnée.
Paramétrage des Timer 1 & 2. cf page 11.
Sélection tension de déconnexion/reconnexion/
cf page 10.
Sélection de la technologie batterie
FIN DU PARAMÉTRAGE. Vous pouvez finaliser la connexion panneaux et sortie contrôlée.
Pour valider
chaque
paramètre.
Pour modifier
les paramètres.
Paramètre par défaut
(Ex: Camping-car,
nautisme…)
(ex: Éclairage, application
industrielle…)
AGM (par défaut)
GEL, LIQ,
LFP 4 (LiFePo4 12V)
LFP8(LiFePo4 24V)
Pour naviguer dans le
menu, utiliser les 2
boutons ci-contre.

FR
4www.uniteck.fr
Cher utilisateur, nous vous remercions d’avoir choisi l'un de nos produits Uniteck. Veuillez prendre
connaissance avec attention de toutes les instructions avant d'utiliser le produit.
UNIMPPT 60/10.24L – 60/20-24L – 100/30.24L – 100/40.24L
UNIMPPT L est un régulateur de charge solaire évolué de technologie MPPT avec écran LCD, destiné aux
systèmes photovoltaïques isolés et autonomes fonctionnant sur batterie.
Son écran d’affichage intégré permet la consultation et le contrôle des données suivantes :
Données photovoltaïques (PV)
Tension instantanée, courant
instantané, Puissance instantanée,
et historique de la production PV.
Données batterie
Tension instantanée,
Courant instantané,
charge et décharge.
Données sortie contrôlée
Courant de décharge instantané,
puissance de décharge
instantanée, et historique de la
consommation d’énergie.
Grâce à son microprocesseur intégré, UNIMPPT délivre un courant de charge optimal
(tension/intensité) pour votre batterie 12 V ou 24V (selon modèle) en fonction :
- de votre technologie batterie (Liquide/Gel/AGM)
- de l'état de charge de votre batterie (algorithme de charge évolué)
- de la température ambiante qui influence la tension batterie (capteur de température intégré)
L’UNIMPPT L est fourni avec 1 capteur de température (local) permettant une charge optimale en
fonction de la température ambiante.
De plus, la gamme UNIMMPT L intègre une sortie contrôlée permettant de préserver la durée de vie de
vos batteries en évitant leur décharge profonde. Cette sortie contrôlée peut également être utilisée pour
contrôler l’éclairage nocturne.

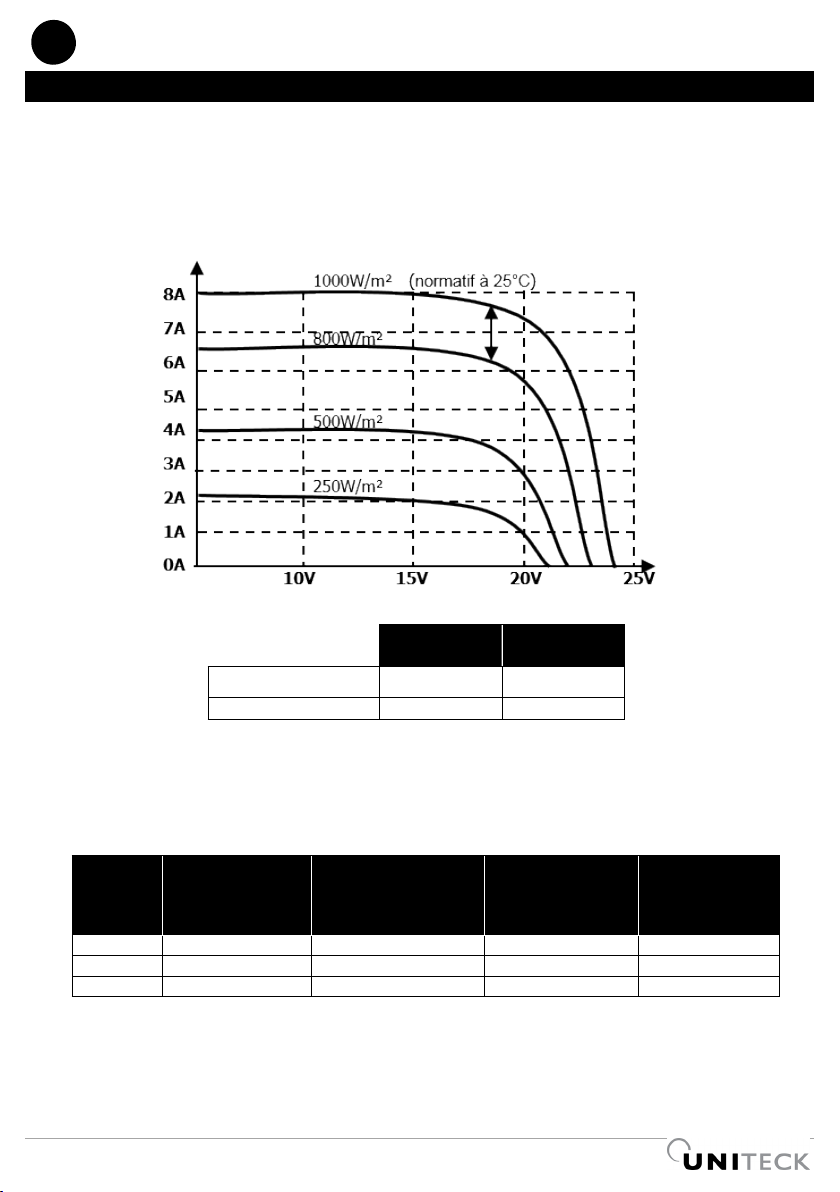

TECHNOLOGIE MPPT
De technologie MPPT de dernière génération couplée à un algorithme de charge en 3 étapes, UNIMPPT L
présente les avantages suivants :
- Optimisation de la collecte d’énergie par rapport à un PWM. UNIMPPT permet de reconvertir en
intensité de charge le différentiel de tension panneau/batterie non utilisé par un régulateur standard
(PWM). Cette différence technologique se traduit par un gain d'énergie jusqu'à 20% en période été et
40% en période hiver ensoleillée où la tension panneau est au plus fort (pas de baisse de tension due
à la montée en température du panneau).
- Optimisation de la collecte d’énergie lors d’épisode nuageux. L'intensité lumineuse changeant
rapidement, UNIMPPT recherche en temps réel (rafraîchissement toutes les 100ms, régulateurs MPPT
parmi les plus rapides du marché), le point optimum de puissance du panneau pour plus de production
électrique.

www.uniteck.fr 5
CARACTÉRISTIQUES TECHNIQUES
Unimppt
60/10.24L
Unimppt
60/20.24L
Unimppt
100/30.24L
Unimppt
100/40.24L
SYSTÈME
Tension batterie
12/24V
12/24V
12/24V
12/24V
Courant de charge nominal
10A
20A
30A
40A
PANNEAUX COMPATIBLES
Puissance max:
Avec batt. 12V.
Avec batt. 24V.
150W
300W
300W
600W
450W
900W
600W
1200W
Tension min - max:
Avec batt. 12V.
Avec batt. 24V.
17-60V
34-60V
17-100V
34-100V
Technologie
MPPT
MPPT
MPPT
MPPT
Indice de protection
IP 32
IP 32
IP 32
IP 32
Section de câble max
6 mm²
6 mm²
10 mm²
16 mm²
RÉGULATEUR DE CHARGE
Sélection technologie batterie
Sélection tension 12/24V pour Plomb-acide
Sélection tension 12/24V pour LiFePo4
Auto-consommation
Oui
Auto
Manuel
5 à 15 mA
Oui
Auto
Manuel
5 à 15 mA
Oui
Auto
Manuel
5 à 15 mA
Oui
Auto
Manuel
5 à 15 mA
Capacité batterie recommandée
10>200 Ah
20>400 Ah
30>600 Ah
50>800 Ah
Compensation de température
Capteur local
Oui
Oui
Oui
Oui
SORTIE CONTRÔLÉE 12/24V DC
Courant de décharge nominal
10A
20A
30A
40A
Protection surcharge
Oui
Oui
Oui
Oui
Tension de déconnexion batterie (5 sec) *
11,8V
Réglable de 11,0 à 12,4V
Tension de reconnexion*
13,0V
Réglable de 12,0 à 13,1V
PORT DE COMMUNICATION RS485
RJ45 - 5V - 200mA - protocole MODBUS
CARACTÉRISTIQUES MÉCANIQUES
Dimensions (LxHxW) (mm)
205×150×50
250×170×57
265×175×63
300×195×68
Poids
0,7 Kg
1,2 Kg
1,6 Kg
2,0 Kg
Température de fonctionnement
20°C>+50°C
-20°C>+50°C
-20°C>+50°C
-20°C>+50°C
Température de stockage
20°C>+70°C
-20°C>+70°C
-20°C>+70°C
-20°C>+70°C
* Pour le 24V, multiplier la valeur par 2

FR
6www.uniteck.fr
INSTALLATION - MONTAGE
UNIMPPT a été conçu pour un usage intérieur. Le dispositif doit être monté sur une surface solide, stable,
plane et appropriée.
Câblage standard
Préparer le couvercle. Libérer les deux parties dédiées au passage de câbles en brisant l’opercule.
Passer les câbles à travers les deux orifices jusqu’au régulateur de charge. Enfin, positionner le couvercle
de protection.
Câblage à travers cloison
Libérer la partie dédiée au passage de câbles à travers cloison, en brisant l’opercule.

www.uniteck.fr 7
INSTALLATION – MONTAGE (SUITE)
Utilisez l’UNIMPPT dans une pièce bien ventilée, à l’abri de la pluie et de la poussière. Afin de fournir la
circulation d’air nécessaire au refroidissement du régulateur de charge solaire, laissez 10 cm d’espace
minimum tout autour du produit.
Pendant l’utilisation, le régulateur de charge peut chauffer. Assurez-vous
de le tenir éloigné de tout matériau enflammable.
Fixez le régulateur UNIMPPT toujours en
position verticale afin d’assurer un
refroidissement correct.
Ne jamais monter l’UNIMPPT L en position horizontale
ou à plat.
SÉLECTION TENSION BATTERIE
Pour les batteries Plomb-acide (AGM, GEL, liquid), UNIMPPT posède une détection automatique de tension
12V ou 24V. Pour un fonctionnement correct, vérifiez :
- que la tension batterie est supérieure à 8V (tension requise pour le démarrage du régulateur)
- pour les batteries 24V, la tension ne doit pas être inférieure à 18V.

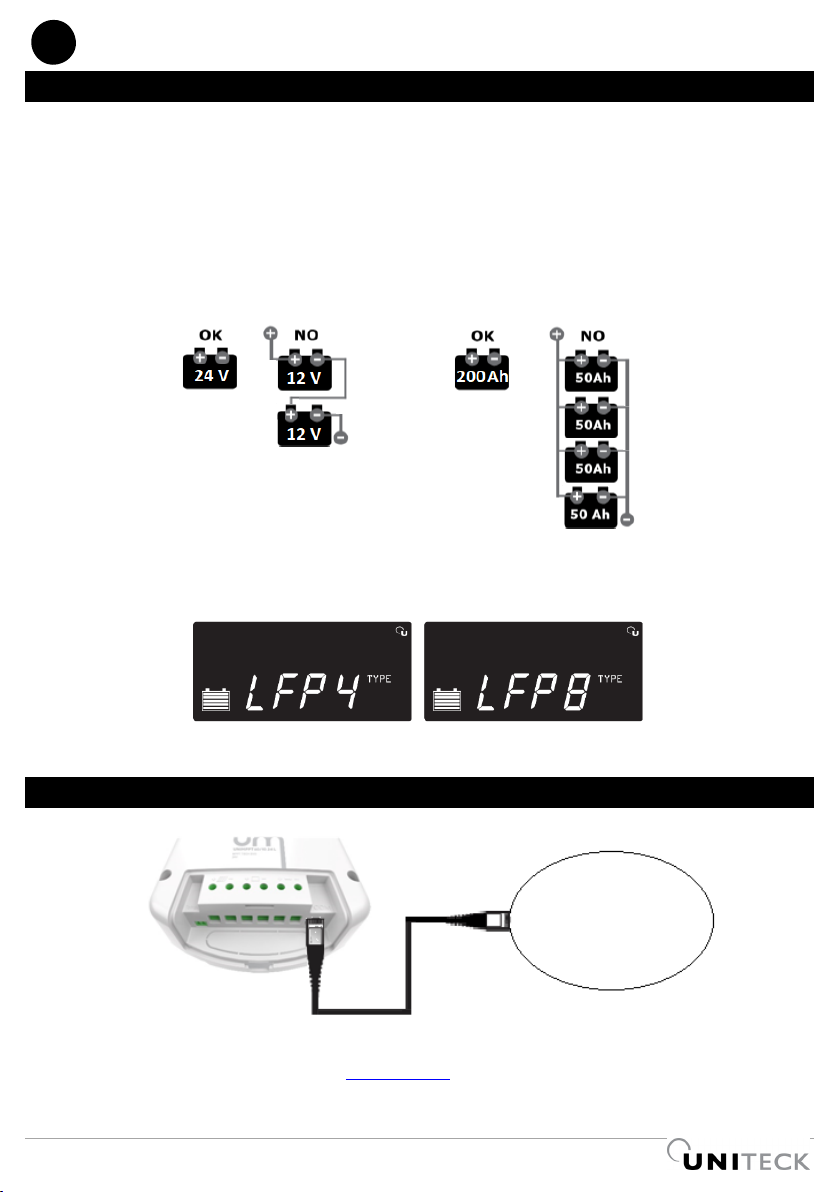

Pour le lithium, consulter la page 20
MISE À LA TERRE
Mise à la terre de la batterie : La mise à la terre de la batterie n’est pas nécessaire dans la plupart des cas.
Si vous voulez effectuer une mise à la terre, faites-le toujours avec la borne négative de la batterie.
Mise à la terre du régulateur : Pour UNIMPPT 100/30.24L et 100/40.24L, vous pouvez connecter le
régulateur à la terre sur le côté. Ôtez le plastique pour avoir accès à la vis.
Connexion terre
Panneau photovoltaïque : Les pôles positif et négatif de la connexion panneau ne doivent pas être reliés à la
terre. Reliez uniquement le cadre de vos panneaux photovoltaïques à la terre pour réduire l’impact de
foudre. Classe de protection: Pour UNIMPPT 100/30.24L et 100/40.24L, la tension à vide (Voc) est
supérieure à 75V (sur toute l’étendue de la plage de temperature), l’intégralité du système solaire doit être
installé selon la classe de protection II.
10 cm
10 cm
10 cm
10 cm

FR
8www.uniteck.fr
ÉCRAN D’AFFICHAGE LCD
La gamme UNIMPPT L possède 3 boutons d’affichage direct de données : panneau photovoltaïque, batterie et
sortie contrôlée (si utilisée).
MODE PANNEAU SOLAIRE
Données : Puissance de production instantanée en W (donnée permanente), courant de production
instantané en A, tension instantanée en V et historique de production en kWh.
L’historique de production solaire est la production totale depuis la dernière remise à zéro (kWh).
Pour réinitialiser cette donnée, se positionner sur le bon écran et maintenir le bouton pendant 5
secondes. La valeur clignote. Presser de nouveau pour remise à zéro.
MODE BATTERIE
Données : Tension batterie instantanée en V (donnée permanente), technologie batterie, courant
de charge et décharge instantané en A (uniquement si sortie contrôlée activée).
AVEC SORTIE CONTRÔLÉE DC
Ex : charge 8,1A – décharge 2,1A = 6A
Ex : charge 0A – décharge 2,1A = -2,1A

www.uniteck.fr 9

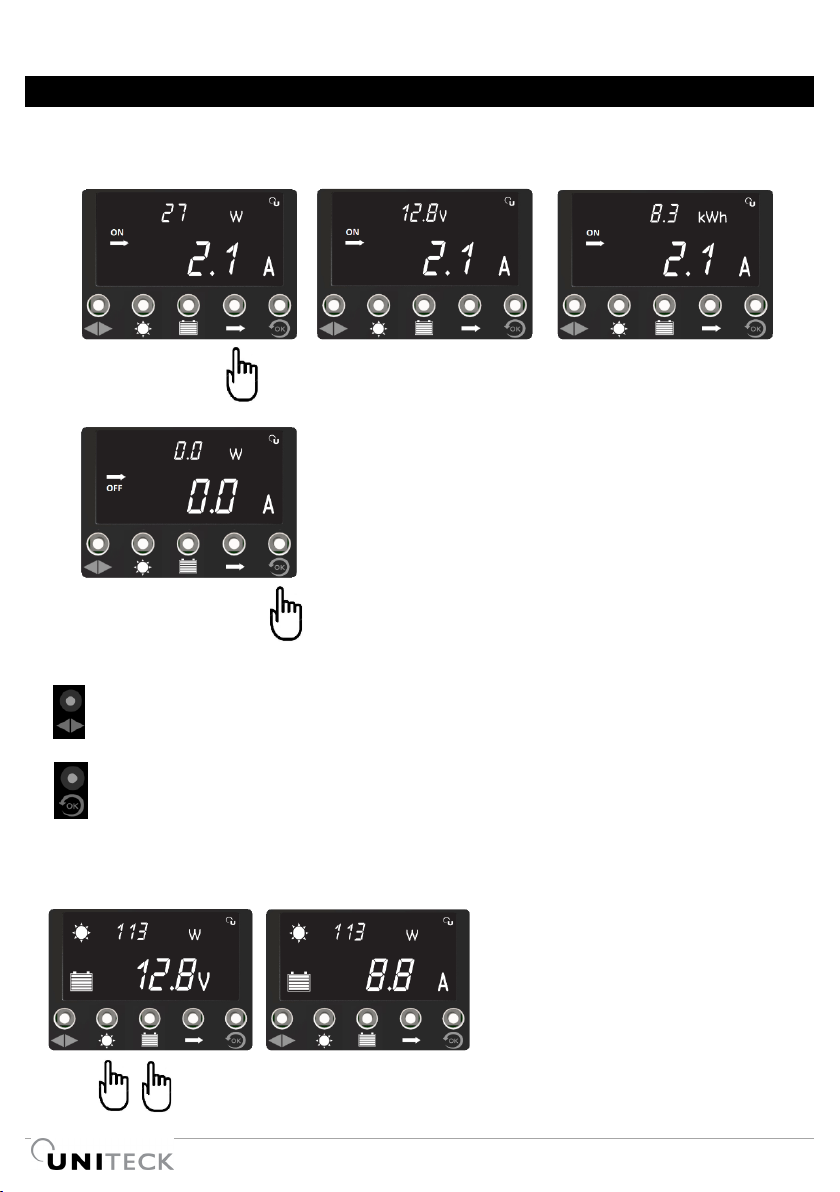

ÉCRAN D’AFFICHAGE LCD (SUITE)
MODE SORTIE CONTRÔLÉE
Données : Courant instantané DC consommé en A (donnée permanente), puissance instantanée
consommée en W, tension instantanée de la sortie DC et historique de consommation en kWh.
L’historique de consommation est la consommation totale (kWh) depuis la dernière remise à zéro.
Pour réinitialiser cette donnée, se placer sur le bon écran et maintenir le bouton pressé pendant 5
secondes. La valeur clignote. Presser de nouveau pour remise à zéro.
VUE GÉNÉRALE
simultanément
Bouton d’activation/désactivation de la sortie contrôlée DC
Données : Puissance de production
panneaux instantanée, tension batterie
instantanée, courant de charge
instantané, courant de décharge
(uniquement si sortie contrôlée activée).

FR
10 www.uniteck.fr
MODE PARAMÈTRES
Liste des paramètres réglables : mode sortie contrôlée, technologie batterie (cf. page 3), Timer 1 & 2,
tension de déconnexion et reconnexion.
Vous pouvez entrer dans le menu Paramètres en appuyant sur le bouton pendant 5 secondes.
SORTIE CONTRÔLÉE DC
La sortie contrôlée DC est régulée par un interrupteur électronique (sur le pôle positif) qui peut allumer et
éteindre les consommateurs (éclairage, pompe…) de votre installation.
Le courant maximum accepté est de 10A pour UNIMPPT 60/10.24 L, 20A pour UNIMPPT 60/20.24 L, 30A
pour UNIMPPT 100/30.24 L et 40A pour UNIMPPT 100/40.24 L.
La tension de sortie dépend de la batterie connectée (12 ou 24V) et varie avec la tension de la batterie.

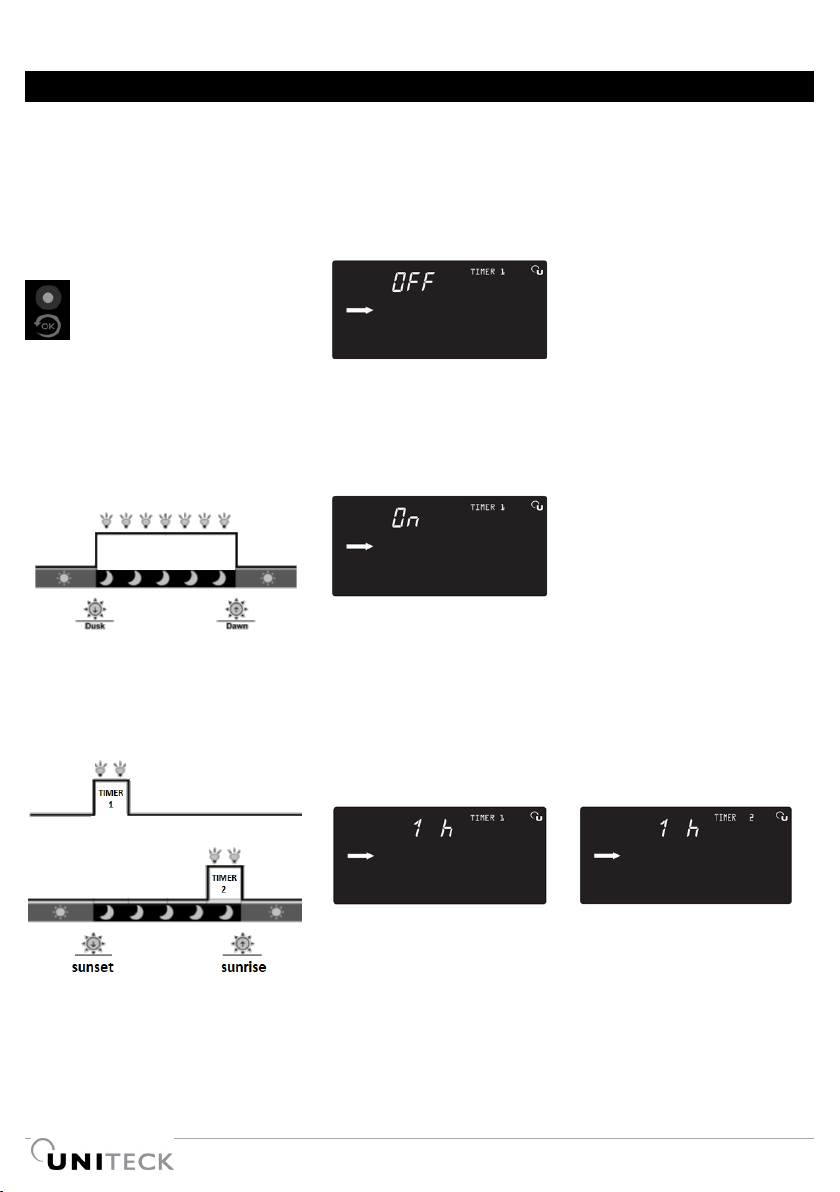

La gamme UNIMPPT L offre 3 modes pour la sortie contrôlée : mode manuel, mode nuit, et mode
lever/coucher du soleil (cf. page 11).
PROTECTION TENSION BASSE POUR SORTIE CONTRÔLÉE
UNIMPPT L possède une sortie contrôlée qui permet de protéger votre batterie en contrôlant la tension.
La sortie contrôlée DC se désactive automatiquement si la tension batterie est inférieure à 11.8V ou 23V, et
se réactive automatiquement lorsque la tension batterie remonte à 13.0V ou 26.0V (paramétrage par
défaut).
Cette sortie contrôlée est une réelle protection pour la durée de vie de votre batterie.
La qualité de cette protection dépend des tensions de déconnexion/reconnexion choisies :
QUALITÉ DE VOTRE PROTECTION
BATTERIE
*
**
***
****
****
TENSION DE DÉCONNEXION
Bat 12V : 11 à 12,4V / Bat 24V : 22 à 24,8V
11,1 V
22,2 V
11,3 V
22,6 V
11,5 V
23,0V
11,8 V
23,6 V
12,2 V
24,4 V
TENSION DE RECONNEXION
Bat 12V : 12 à 13,1V / Bat 24V : 24 à 26,2V
12,0 V
24,0 V
12,6 V
25,2 V
12,8 V
25,6 V
13,0 V
26,0 V
13,1 V
26,2 V
La tension de déconnexion peut être ajustée de 11V à 12,4V et la tension de reconnexion de 12V à 13,1V.
Pour la déconnexion, la tension doit être sous la tension de déconnexion pendant 5 secondes.
La reconnexion est instantanée.
Ne jamais connecter un convertisseur DC-AC sur votre régulateur.
Dommage non couvert par la garantie.

www.uniteck.fr 11
MODE SORTIE CONTRÔLÉE
La sortie contrôlée DC fonctionne uniquement si elle est activée (cf. page 3)
TIMER 1
MODE MANUEL
La sortie contrôlée DC
peut être désactivée
manuellement grâce au
bouton ci-contre pour
contrôler la charge,
notament sur les
applications de loisirs.
MODE NUIT
MODE COUCHER/LEVER DE
SOLEIL
Dans ce mode, UNIMPPT L a besoin de 2
nuits completes pour parvenir aux réglages
finaux des timers.
TIMER 1
Après sunset (coucher du soleil)
TIMER 2
Avant sunrise (lever du soleil)
Timer 1 and 2 peuvent être réglés de 1
à 15h

FR
12 www.uniteck.fr
AVANTAGES DE LA TECHNOLOGIE MPPT VS PWM
FONCTIONNEMENT DU MPPT
Contrairement à un régulateur PWM qui abaisse la tension du panneau à celle de la batterie, le régulateur
de charge solaire MPPT (convertisseur/régulateur) utilise toute la puissance du panneau et reconvertit
l’excédent de tension en charge d’intensité :
* Rendement MPPT 98%
AVANTAGE MPPT UNITECK
UNIMPPT recherche en temps réel (rafraîchissement toutes les 100ms, régulateurs MPPT parmi les plus
rapides du marché), le point optimum de puissance du panneau, il vérifie ainsi si le couple tension
/ intensité a changé pour modifier ses paramètres de conversion en entrée et ainsi optimiser la
puissance en sortie.
25V
20V
15V
1 2 3 4 5 6 7 8 9 10 A
V bat = 12,5 V
I bat = 5,43 AA
Puissance de sortie
67 W
V bat = 12,5 V
I bat = 7,84 AA
Puissance de sortie
98 W*
Tension
Intensité
Régulateur
MPPT
Tension
Intensité
Régulateur
PWM
Tension = 18,7 V
Intensité = 5,43 A.
Puissance générée
100W
Maximum power point
tracking toutes les 100ms
v
UNIMPPT garantit ainsi le maximum
de puissance même dans les
conditions climatiques les plus
changeantes (ciel nuageux)

www.uniteck.fr 13
AVANTAGE TECHNOLOGIE MPPT VS PWM (SUITE)
GAIN D'UN MPPT VS PWM
La tension d’un panneau solaire photovoltaique varie en fonction de sa température : sa tension diminue
lorsque la température augmente et inversement. Cette valeur normative appellée coefficient de
température est donnée pour une température cellule de 25°C.
Exemple : un panneau qui affiche +/-0,34%/°C, signifie donc qu’il faut rectifier sa tension Vmp de -
0,34% par degré cellule en dessus de 25°C.
Comme le démontre l’exemple ci-dessous, qui met en évidence les variations de tension dues à la
température et les chutes de tension dues au câble, un régulateur de charge UNIMPPT permet un
GPM (Gain de Production Moyen) de 20% en été et jusqu' à 40 % en hiver.
De plus, on note que plus la batterie est déchargée et/ou la tension panneau est haute, plus
l'avantage d'un MPPT sur un PWM est important.
Panneau solaire de 100 W avec régulateur UNIMPPT
Ensoleillement
Hiver

Température
du panneau
solaire
Tension
Panneau Vmp
Tension
panneau avec
chutes dues
aux câbles
(5%) (A)
Tension
de charge
Batterie
(B)
Gain
théorique
= (A-B)
Gain
théorique
en %
Gain
rectifié
MPPT *
Lever du jour
9h
5°C
20,0 V
19,0 V
12,2 V
6,8 V
56%
53%
19,9 V
18,9 V
12,5 V
6,4 V
51%
49%
19,8 V
18,8 V
13,0 V
5,8 V
45%
42%
12h
19,7 V
18,7 V
13,5 V
5,2 V
39%
37%
19,6 V
18,6 V
14,0 V
4,6 V
33%
31%
Fin de charge
16h
15°C
19,5 V
18,5 V
14,6 V
3,9 V
27%
26%
GPM Moyen
+ 40%
Ensoleillement
Eté

Température
du panneau
solaire
Tension
Panneau
Vmp
Tension
panneau avec
chutes dues
aux câbles
(5%) (A)
Tension
de charge
Batterie
(B)
Gain
théorique
= (A-B)
Gain
théorique
en %
Gain
rectifié
MPPT *
Lever du jour
7h
30°C
18,4 V
17,5 V
12,2 V
5,3 V
43%
41%
17,2 V
16,3 V
12,5 V
3,8 V
31%
29%
17,2 V
16,3 V
13,0 V
3,3 V
26%
24%
10h
16,6 V
15,8 V
13,5 V
2,3 V
17%
16%
16,3 V
15,5 V
14,0 V
1,5 V
11%
10%
Fin de charge
14h
70°C
16,0 V
15,2 V
14,6 V
0,6 V
4%
4%
GPM Moyen
+ 20%
* Exemple pour un rendement MPPT de 98%

FR
14 www.uniteck.fr
PRINCIPES DE FONCTIONNEMENT PANNEAUX
PUISSANCE PIC VS PUISSANCE D’UTILISATION
La puissance pic est mesurée sous des conditions STC : irradiance 1000W/m², température cellule de
25°C.
En utilisation réelle, la température du panneau est de 45°C +/-2% et l’irradiance maximum est de
850W/m².
Un panneau de 300Wc (Watts crête) produit souvent en réalité 200W :
Panneau
(normes
STC)
Puissance réelle
après correction
température
(perte de 8%)*
Puissance réelle
après correction
selon irradiance
(perte de 25%)**
Puissance après
correction pertes
liées au câblage
(2 à 5%)
Courant de
charge avec
batterie entre 10
et 11V
400W
370W
280W
275W
30A
600W
555W
415W
410W
40A
900W
830W
625W
610W
60A
*Correction de température= 0.4% / degré supérieur à 25°C soit 8% de perte pour 45°C (NOCT)
**Correction de l’irradiance = voir explication au-dessus
Ex: France
Hiver
Été
Lille (north)
200W/m²
700W/m²
Marseille (south)
500W/m²
850W/m²

www.uniteck.fr 15

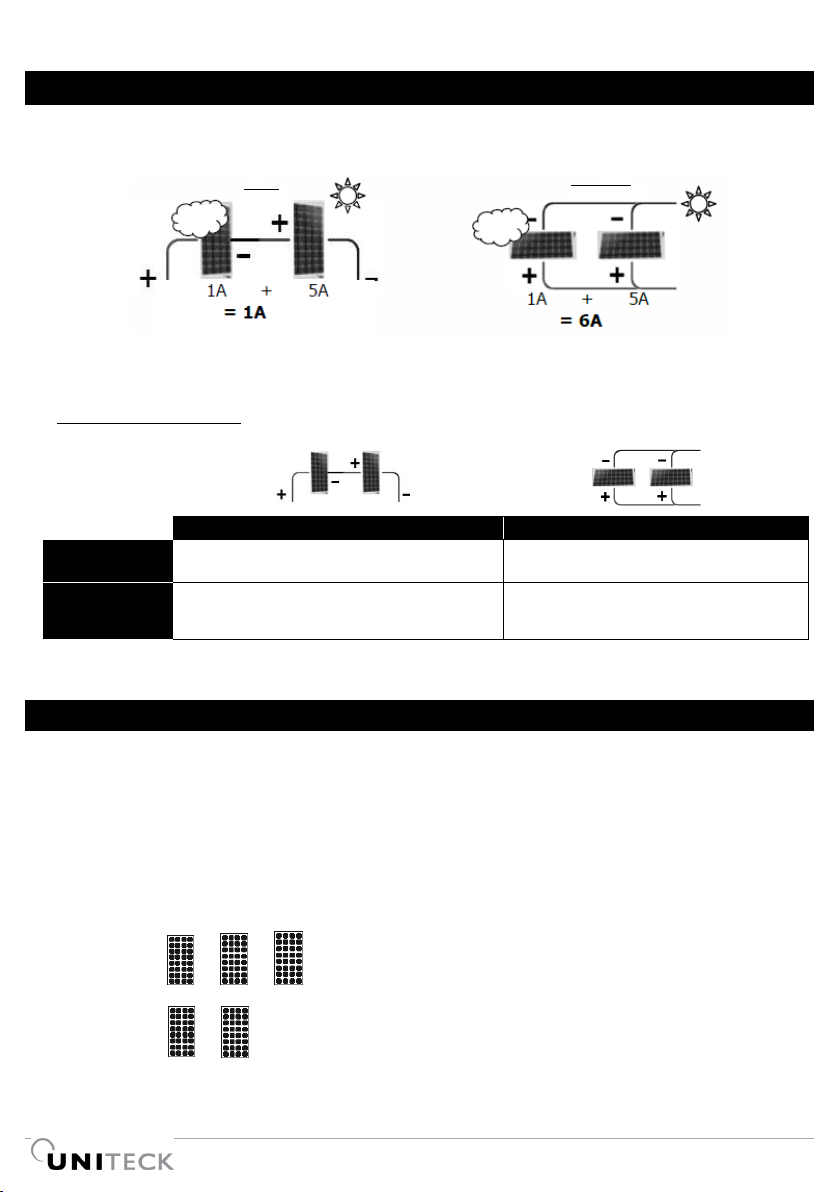

COUPLAGE DES PANNEAUX : SÉRIE OU PARALLÈLE
Dans le cas d'une utilisation avec 2 ou 3 panneaux, le couplage parallèle vous garantira une
production optimum notamment en cas d'ombrage.
Dans le cas d'un couplage parallèle, l’intensité des panneaux s'additionne
Dans le cas d'un couplage en série, l’intensité totale équivaut à l’intensité la plus faible des deux panneaux.
Avantages / inconvénients
Série
Parallèle
Série
Parallèle
Avantages
Connexion simplifiée
Pas de perte de puissance
lorsqu’un panneau est ombragé.
Inconvénients
Perte de puissance si un des panneaux est
ombragé (arbre, bâtiment, cheminée, ... )
Utilisation de connecteurs de dérivation
et section de câble plus importante
COMPATIBILITÉ PANNEAUX
TENSION PANNEAU SOLAIRE MAXIMALE ACCEPTÉE PAR LE RÉGULATEUR
Il y a 2 tensions : La tension à puissance max en fonctionnement (Vmp) et la tension à vide (Voc).
Pour choisir un régulateur MPPT, il est nécessaire de se réferer à la tension à vide (Voc), qui correspond à
la tension en circuit ouvert. En série, les tensions des panneaux s’additionnent, en parallèle non.
Exemple: panneaux 100W – 12V monocristallin (= 100W / 21.3 Voc)
Régulateur adapté
En série: + + = 300W et 63.9 Voc UNIMPPT 100/30.24L
En parallèle: + = 200W et 21.3 Voc UNIMPPT 60/20.24L
Uniteck recommande la connexion en parallèle pour un rendement électrique supérieur et pour éviter toute
perte dûe aux ombrages.
Série
Parallèle

FR
16 www.uniteck.fr
COMPATIBILITÉ PANNEAUX (SUITE)
Tension panneau (Voc)
Max
Min
UNIMPPT 60/10.24L
60V*
UNIMPPT 60/20.24L
60V*
UNIMPPT 100/30.24L
100V*
UNIMPPT 100/40.24L
100V*
17V (Batt 12V)
34V (Batt 24V)
*ATTENTION : une tension supérieure à celle acceptée (Voc) peut
endommager votre régulateur de charge. Dommage non couvert par
la garantie.
UNIMPPT 60/10.24L (60 Voc panneau – charge batterie 10A -12V/24V)
Avec batterie 12V
Avec batterie 24V
1 panneau
Max 150W
Max 300W
2 panneaux
Max 80W (x2)
Max 150W (x2)
3 panneaux
Max 50W (x3)
Max 50W (x4)
UNIMPPT 60/20.24L (60 Voc panneaux – charge batterie 20A -12V/24V)
Avec batterie 12V
Avec batterie 24V
1 panneau
Max 300W
Max 600W
2 panneaux
Max 150W (x2)
Max 300W (x2)
3 panneaux
Max 100W (x3)
Max 200W (x3)
4 panneaux
Max 75W (x4)
Max 150W (x4)
!
!

www.uniteck.fr 17

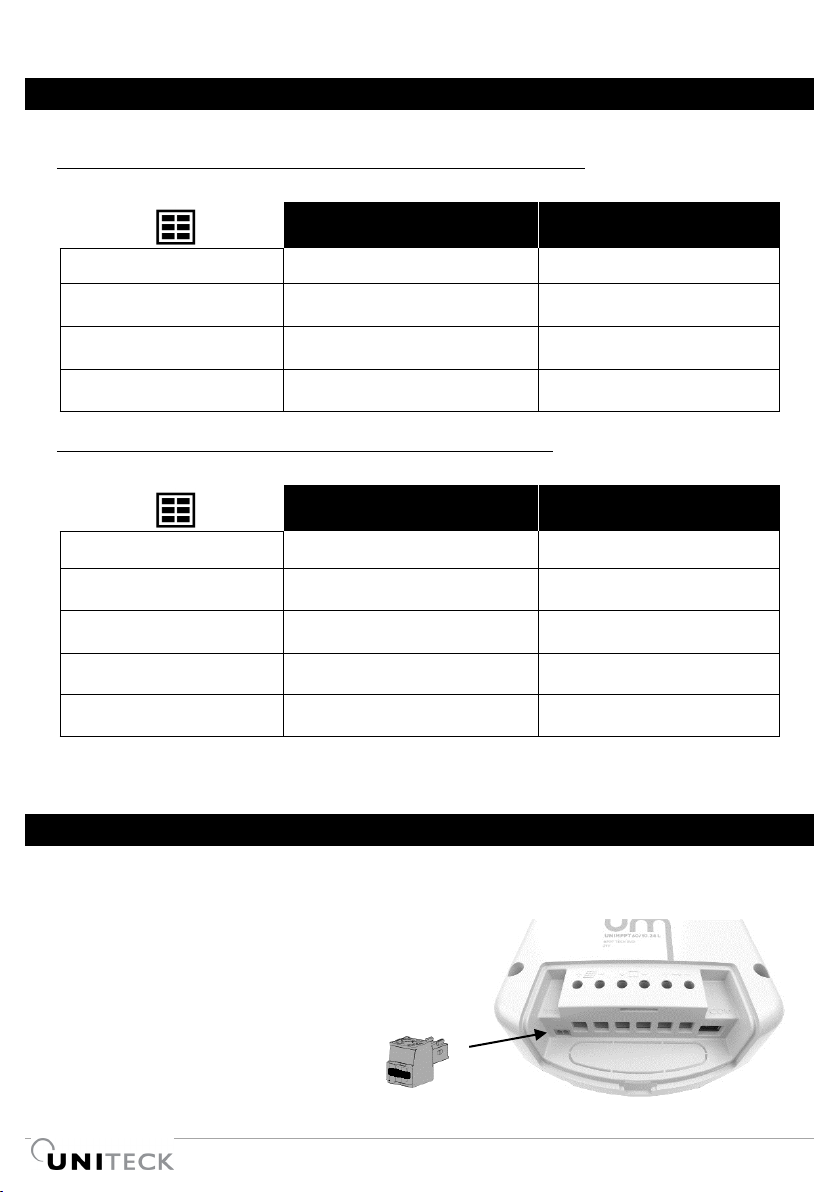

COMPATIBILITÉ PANNEAUX (SUITE)
UNIMPPT 100/30.24L (100 Voc panneaux – charge batterie 30A -12V/24V)
Avec batterie 12V
Avec batterie 24V
1 panneau
Max pan. : 450W
Max pan. : 900W
2 panneaux
Max pan. : 225W (x2)
Max pan. : 450W (x2)
3 panneaux
Max pan. : 150W (x3)
Max pan. : 300W (x3)
4 panneaux
Max pan. : 110W (x4)
Max pan. : 150W (x4)
UNIMPPT 100/40.24L (100 Voc panneaux – charge bat 40A -12V/24V)
Avec batterie 12V
Avec batterie 24V
1 panneau
Max pan. : 600W
Max pan. : 1200W
2 panneaux
Max pan. : 300W (x2)
Max pan. : 600W (x2)
3 panneaux
Max pan. : 200W (x3)
Max pan. : 400W (x3)
4 panneaux
Max pan. : 150W (x4)
Max pan. : 300W (x4)
6 panneaux
Max pan. : 100W (x6)
Max pan. : 200W (x6)
CAPTEUR DE TEMPERATURE
La tension de charge de votre batterie varie en fonction de la température ambiante.
Afin de délivrer la bonne tension, d’éviter toute surcharge
ou sous-charge de la batterie et donc garantir une bonne
durée de vie à votre batterie, Unimppt L est livré d’origine
avec 1 capteur de température.
Monter celui-ci à l’endroit indiqué ci-contre.

FR
18 www.uniteck.fr

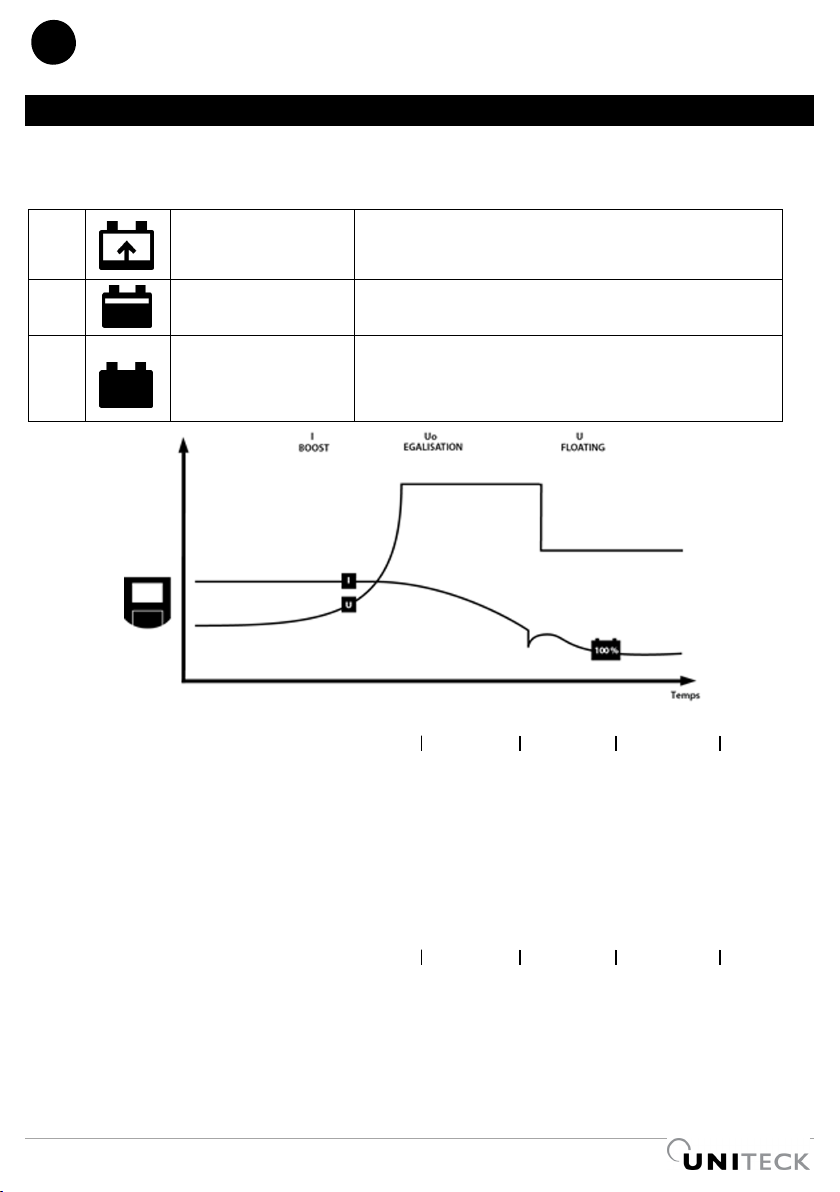

COURBE DE CHARGE ALGOTECK
ÉTAPES DE CHARGE BATTERIE
L’algorithme de charge ALGOTECK, unique sur le marché, est composé de 3 étapes :
1
BOOST CHARGE
UNIMPPT utilise 100% de l’énergie du panneau
jusqu’à ce que la tension atteigne le niveau
d’égalisation. La batterie est chargée à 80%.
2
ÉGALISATION
UNIMPPT égalise la charge sur tous les éléments de la
batterie (batterie chargée à 100%)
3
FLOATING
100%
La charge de la batterie est finie. Le voyant LED
« charge » clignote en vert. UNIMPPT continue de
délivrer un faible courant pour compenser l’auto-
décharge de la batterie.
Seuils de tension
Gel
AGM
Liquid
LiFePo4
Boost
Égalisation
Temps d’égalisation
Tension de reconnexion boost
14,2 V
-
-
-
14,4 V
14,4 V
2 à 3h
13,3V
14,5 V
14,5 V
2 à 3h
13,3V
14,5 V
-
-
13,3V
Floating
13,9 V
13,9 V
13,9 V
13,8 V
Ajustement de la temperature
Référence de 25°C pour 12V
20 mV/°C
20 mV/°C
20 mV/°C
-
Tension de protection
Gel
AGM
Liquid
LiFePo4
Tension max de charge
15V
15V
15V
14,6V
Tension min de décharge
10,6V
10,6V
10,6V
11,1V
Température minimale de
fonctionnement
* Pour 24V, multipliez par 2
-
-
-
0°C

www.uniteck.fr 19
MODE CHARGE BATTERIE PLOMB-ACIDE
Mode Batteries "Liquid" :
Les batteries à électrolyte liquide exigent une charge plus importante pour éviter toute stratification de
l'électrolyte. La stratification est un mélange non homogène de l'électrolyte. L'acide est concentré en bas
et l'eau ayant une densité plus faible en haut. Cela engendre alors des risques de congélation ou
d'oxydation des plaques. Pour éviter ce phénomène, UNIMPPT réalise, en mode batteries "Liquid", une
charge d'égalisation qui brasse l'électrolyte, indispensable pour préserver la durée de vie de votre batterie.
Mode Batteries "AGM" / Mode batteries "GEL":
Les batteries étanches (AGM ou GEL) exigent un contrôle précis de la tension de charge pour éviter tout
phénomène de dégazage. Le dégazage est une réaction électrochimique qui donne lieu, lorsque la tension
batterie a atteint un certain niveau appelé "tension de gazéification", à un dégagement de gaz d'oxygène
et d'hydrogène à l’intérieur de la batterie.
Cette tension de gazéification diverge selon la typologie des batteries (AGM ou GEL). En fonction du mode
sélectionné, UNIMPPT délivre un niveau de tension parfaitement adapté à la technologie de votre batterie
pour une recharge à 100%.
Régulation selon la température externe
Les caractéristiques chimiques de la batterie varient en fonction de la température ambiante.
Grâce à son capteur de température externe, UNIMPPT adapte avec précision sa tension de charge par
rapport à une température de référence de 25°C, de +/- 20mV (+/-40mV - 24V par °C), ce qui évite
toute surcharge et sous charge de votre batterie.
Pour les batteries liquids, verifiez le niveau de l’électrolyte. Si nécessaire, complétez avant la charge.

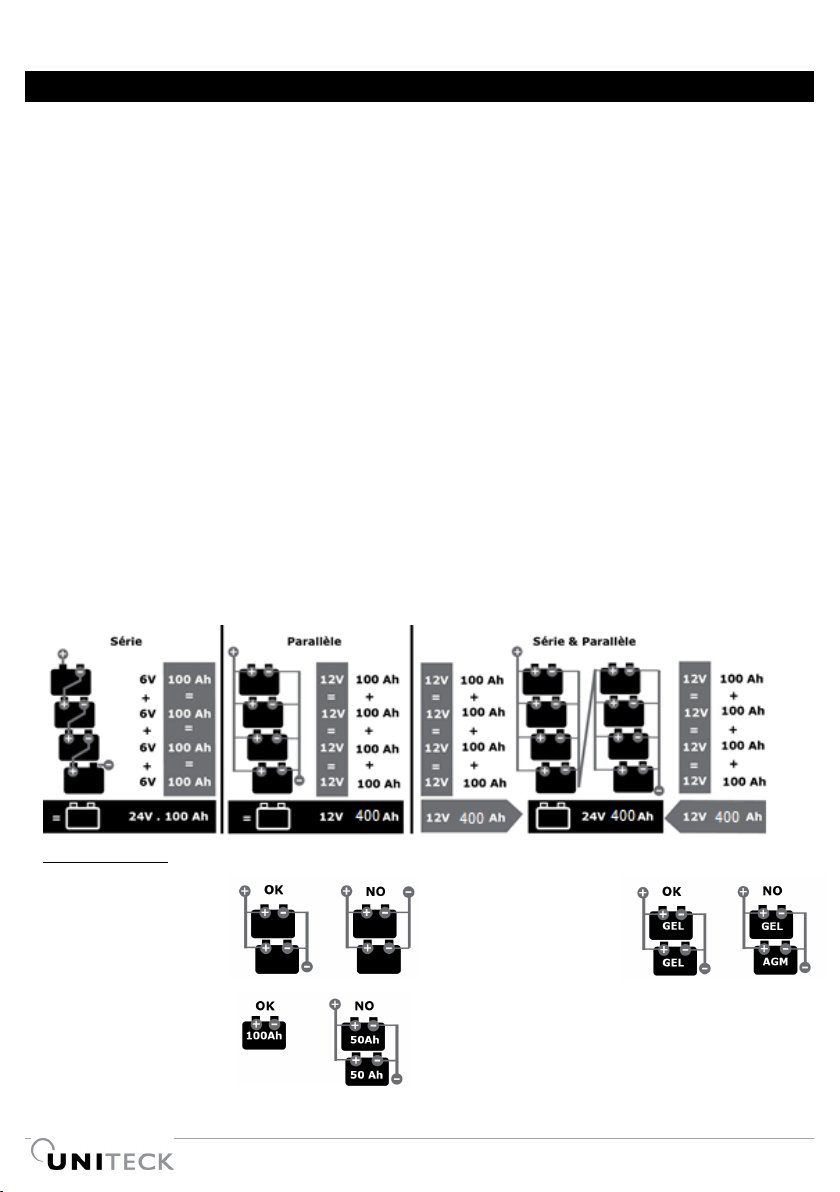

Pour le couplage, procédez comme suit :
Quelques conseils
Pour le branchement en
parallèle, privilégier le
câblage en diagonale pour
une uniformisation de la
charge/décharge
Ne pas coupler des
batteries de capacités
différentes, d'âges
différents ou de
technologies différentes
A capacité égale préférer
une batterie de forte
capacité, à 2 petites
branchées en parallèle.

FR
20 www.uniteck.fr
MODE CHARGE BATTERIE LITHIUM
Mode batterie"LiFePo4":
Le mode charge Lithium LiFePo4 possède une courbe de charge avancée développée pour recharger votre
batterie à 100%. Le mode LiFePo4 n’utilise pas la compensation de temperature, contrairement au mode
pour batteries plomb-acide. La compensation de température est désactivée.
Il est recommandé d’utiliser les batteries lithium à température entre 0 et 40°C.
Pour les batteries lithium LiFePo4, ne pas coupler les batteries en série ou en parallèle.
Il est préférable d’utiliser une batterie à tension directe 12 ou 24V et capacité nécessaire.
Configurer les paramètres batteries en fonction de la tension comme suit. Le mode 12V ou 24V doit être
configuré manuellement.
12V LiFePo 4 (4 cellules) 24V LiFePo 4 (8 cellules)
PORT DE COMMUNICATION RS485 (UNIQUEMENT POUR PROFESSIONNELS)
UNIMPPT L possède un port de communication RS485 avec protocole Modbus. Pour plus d’informations
sur la configuration, veuillez contacter : [email protected]
Dispositif industriel
