Uniteck UNIPOWER 800.12 PRO User manual

C000055
11/06/2021
www.uniteck.fr
UNIPOWER PRO
800.12 PRO / 1200.12 PRO / 1800.12 PRO / 2400.12 PRO
3600.12 PRO / 800.24 PRO / 1200.24 PRO / 1800.24 PRO
2400.24 PRO / 3600.24 PRO
Convertisseurs pur sinus haute performance
High performance pure sine wave power inverter
Convertidores pure sine wave de alta performancia
FR
EN
ES

FR
www.uniteck.fr
2/64
DESCRIPTION DU PRODUIT
UNIPOWER PRO est un convertisseur de courant haute performance 12V/230V ou 24V/230V selon
modèle. Il transforme ainsi le courant continu 12V DC ou 24V DC de votre batterie en courant
alternatif 230V AC - 50 Hz (réglage d’origine).
La puissance continue maximum délivrée (à 30°C) varie selon le modèle :
-840W pour UNIPOWER 800.12 PRO
-1200W pour UNIPOWER 1200.12 PRO
-1800W pour UNIPOWER 1800.12 PRO
-2400W pour UNIPOWER 2400.12 PRO
-3600W pour UNIPOWER 3600.12 PRO
-
-840W pour UNIPOWER 800.24 PRO
-1200W pour UNIPOWER 1200.24 PRO
-1800W pour UNIPOWER 1800.24 PRO
-2400W pour UNIPOWER 2400.24 PRO
-3600W pour UNIPOWER 3600.24 PRO
Grâce à son microprocesseur intégré, UNIPOWER PRO produit une tension parfaitement stable de
même qualité que le réseau électrique (onde sinusoïdale pure - pur sinus).
Il alimente ainsi tous les appareils électroniques et électriques même les plus sensibles (néons,
écrans plasma, ordinateurs, ...).
La gamme UNIPOWER PRO a été conçue pour répondre aux besoins tant industriels que
domestiques avec les plus hautes exigences de confort, de sécurité et de fiabilité.
Son faible poids et sa compacité font de cet appareil le produit idéal pour les applications de
camping-car, véhicule utilitaire, voilier ou bateau à moteur.
Intelligent, sa mise en marche/arrêt peut être réalisée soit :
-via son interrupteur situé sur l'appareil
-via sa télécommande déportée (option)
-via un signal externe provenant de la borne positive de la batterie
-via un signal électrique autre (contact sec)
Doté d'un mode veille automatique (mode éco), UNIPOWER PRO permet de réduire votre
autoconsommation de manière importante pour plus d'autonomie électrique (seulement 1AH
d'autoconsommation par jour - contre entre 20AH et 40AH par jour pour un modèle standard sans
mode éco).
Contrairement à la plupart des produits du marché, UNIPOWER PRO est protégé contre les inversions
de polarité batterie.

FR
www.uniteck.fr
3/64
AVERTISSEMENTS ET CONSEILS
GÉNÉRAL
•
UNIPOWER PRO a été conçu pour une utilisation intérieure.
• Utilisez l'Unipower dans une pièce bien ventilée, à l'abri de la pluie, de l'humidité, de la poussière
et de la condensation.
• Pendant l'utilisation, le convertisseur peut chauffer, éloignez-le de toute matière inflammable.
• Veuillez suivre les instructions de sécurité du fabricant de la batterie. En cas de doute, consultez
votre revendeur ou installateur.
• Les batteries sont susceptibles de produire du gaz inflammable. Évitez toutes flammes ou étincelles.
•Lors du maniement de la batterie, il y a un risque d'écoulement d'acide, protégez-vous.
• Ne jamais mettre en court-circuit le + et le - de la batterie ou des câbles. Risque d'explosion ou de feu.
• Tous les travaux doivent être réalisés conformément aux règlements du pays en vigueur en
matière d'électricité.
• Le matériel utilisé dans votre installation tel que les connecteurs, câbles, fusibles, sectionneurs,…
doit être adapté et en conformité avec les lois et règlements en vigueur dans le pays pour
l’application considérée.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont
les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées
d'expérience ou de connaissances sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne
responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation
de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Placez et utilisez l’appareil hors de leur portée.
• Ce document fait partie intégrante du produit. En cas de transmission du produit à un tiers,
transmettre ce document. Il doit également être tenu à disposition de toute personne travaillant sur
l’installation.

FR
www.uniteck.fr
4/64
AVERTISSEMENTS ET CONSEILS (SUITE)
SÉCURITÉ
•Un montage incorrect du produit peut l’endommager, entraîner un dysfonctionnement ou
mettre en danger le ou les utilisateurs.
•En fonctionnement, l’appareil génère de hautes tensions pouvant être dangereuses en cas de
contact.
•Après la déconnexion de la batterie, la tension de sortie 230V subsiste pendant encore 1 minute.
Ne pas intervenir sur l’appareil pendant cette durée.
•L’installation et la maintenance doivent être réalisées exclusivement par une personne
ayant des compétences en électricité et habilitée à travailler sur ce type de produits.
STOCKAGE
•Stocker l’appareil dans un endroit sec ; le taux d’humidité doit être inférieur à 95%. La température
de stockage doit être comprise entre -30°C et +70°C.
FIXATION
Pour assurer une bonne circulation d’air nécessaire au refroidissement du convertisseur, fixez le
convertisseur à la verticale, et prévoyez un espace libre de 30cm minimum tout autour du produit.
La pièce doit être bien ventilée, à l’abri de la pluie, de l’humidité, de la poussière et de la condensation.
Sortie d’air
Prise d’air

FR
www.uniteck.fr
5/64
RACCORDEMENT BATTERIE
DIMENSIONNEMENT DES CÂBLES DC
Les câbles DC (Batterie –Convertisseur) doivent être aussi courts que possible.
Ne pas dépasser 1,8 mètres.
Les câbles DC doivent être de section suffisante pour obtenir une chute de tension inférieure à
5% quand le produit est utilisé à forte puissance et ceci pour éviter la mise en protection du convertisseur.
La protection « Batterie Basse » peut intervenir si la chute de tension est excessive entre la batterie et
le convertisseur.
Les câbles DC doivent être de couleur appropriée : Rouge pour le câble positif, noir pour le câble négatif.
Afin de protéger votre installation en cas de court-circuit batterie notamment, utilisez un fusible ultra rapide
DC sur le câble positif placé au plus proche de la batterie.
Voici le tableau pour sélectionner la section de câble et la valeur du fusible à utiliser entre la batterie
et votre convertisseur.
Modèle
Section de câble
adaptée
(longueur max
1,8m)
Fusible de ligne
Capacité de batterie
recommandée*
UNIPOWER 800.12 PRO
25mm²
125A
Minimum 100Ah
UNIPOWER 800.24 PRO
25mm²
80A
UNIPOWER 1200.12 PRO
25mm²
200A
UNIPOWER 1200.24 PRO
25mm²
100A
UNIPOWER 1800.12 PRO
35mm²
250A
Minimum 220Ah
UNIPOWER 1800.24 PRO
25mm²
125A
UNIPOWER 2400.12 PRO
50mm²
350A
UNIPOWER 2400.24 PRO
35mm²
200A
UNIPOWER 3600.12 PRO
70mm²
500A
Minimum 400Ah
UNIPOWER 3600.24 PRO
35mm²
250A
*Pour un usage de la puissance continue pendant 30 minutes par jour
!

FR
www.uniteck.fr
6/64
!
RACCORDEMENT BATTERIE (SUITE)

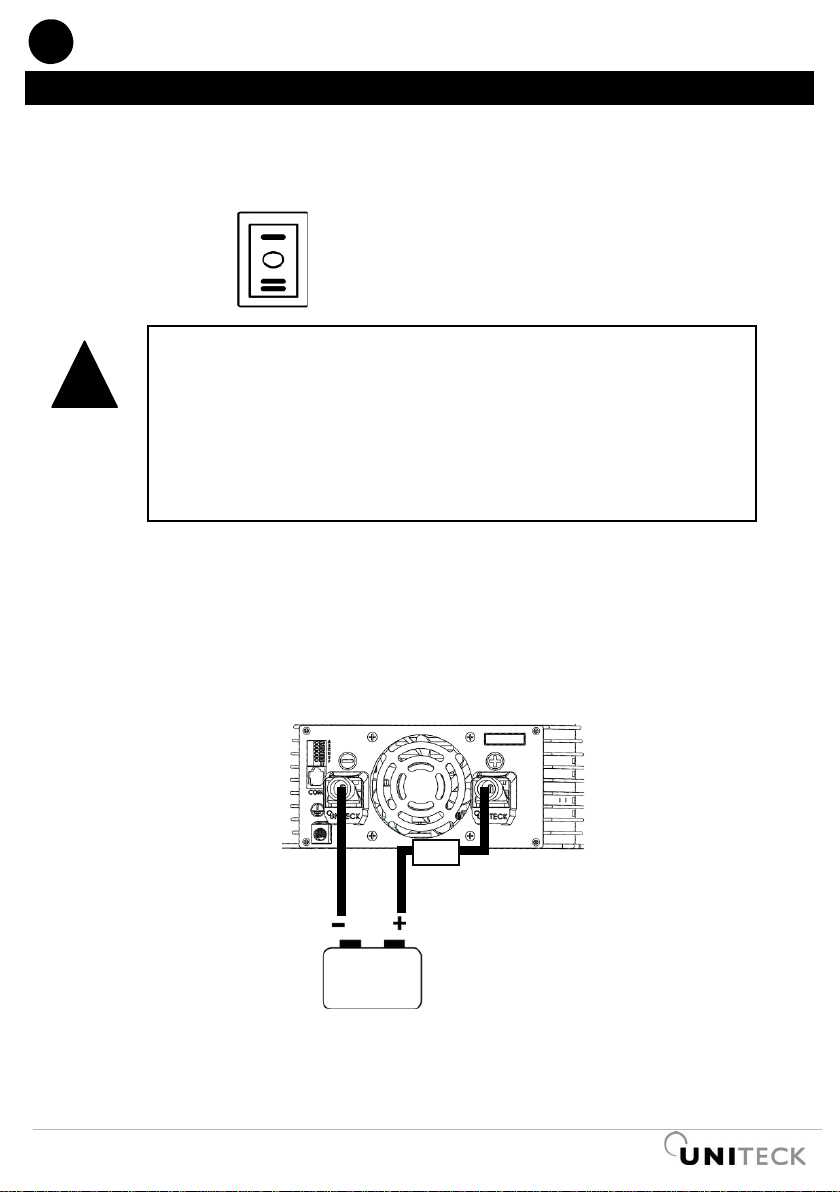

CONNEXION DES CÂBLES DC
•Assurez-vous que l’interrupteur AC soit sur OFF (Position 0).
•Connectez les bornes DC 12V positive avec le câble rouge et négative avec le câble noir.
•Assurez-vous que le couple de serrage soit correctement compris entre 11.7 et 13 Nm.
Une mauvaise connexion peut engendrer une surchauffe et un risque de feux.
•Votre convertisseur ne doit pas être utilisé dans le cas de véhicules
possédant le pôle positif de la batterie relié au châssis.
•Utilisez des outils isolés afin d'éviter de court-circuiter la batterie ou les
câbles.
•Utilisez des câbles uniquement en cuivre.
•Ne pas utiliser des câbles comprenant de l’aluminium.
•Afin de protéger votre installation contre les surcharges qui pourraient
engendrer un risque d’incendie, protégez la ligne positive avec un fusible.
Fusible
ULTRA RAPIDE
ON
OFF
CONTRÔLE A DISTANCE
BATTERIE

FR
www.uniteck.fr
7/64

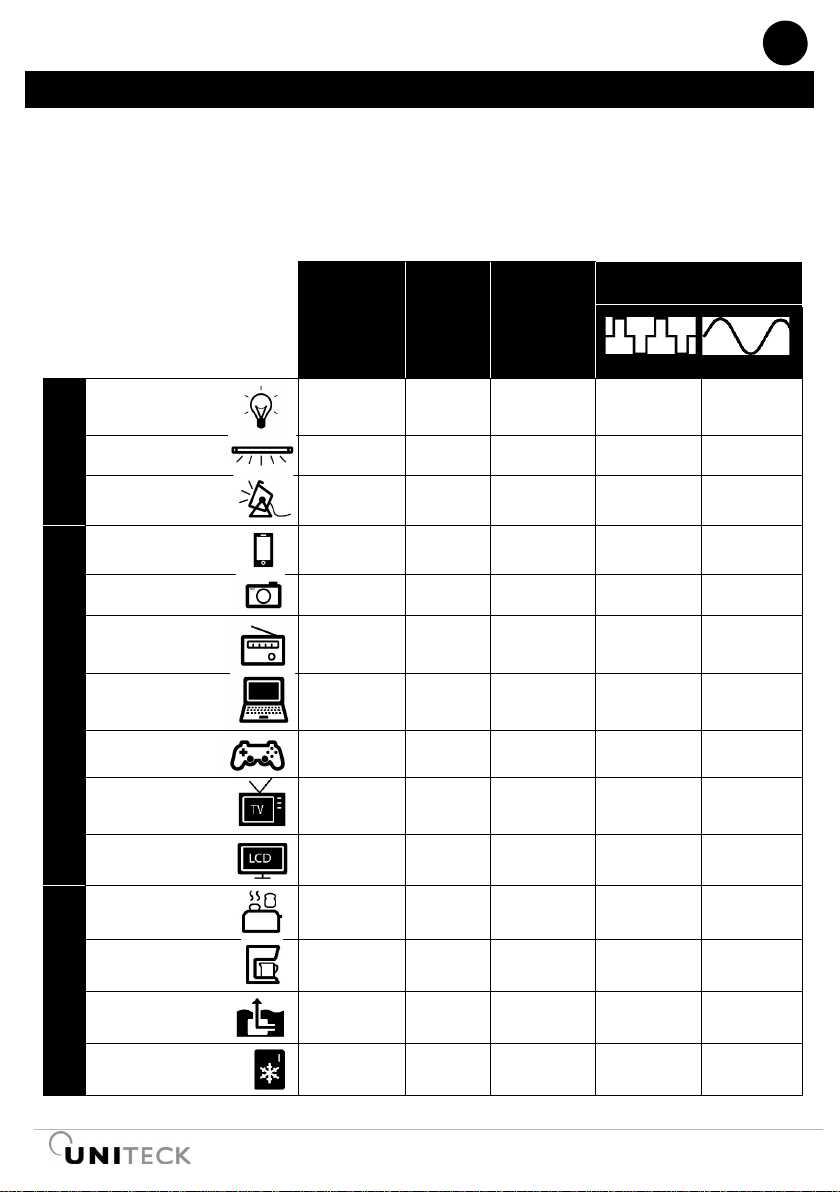

COMPATIBILITÉ ÉLECTRIQUE
Avant toute utilisation, il est important de vérifier la compatibilité de votre appareil avec votre Unipower. Le
tableau ci-dessous liste les puissances et coefficients de démarrage des différents appareils électriques et
électroniques ainsi que l'onde sinusoïdale la plus appropriée. En effet, lors de raccordement de certains
appareils (par ex. perceuse, réfrigérateur, etc.), la puissance au démarrage est souvent supérieure à celle
indiquée sur la plaque signalétique. Si le convertisseur ne peut fournir le pic de puissance au démarrage, il se
mettra en protection.
Puissance
Mini
Puissance
maxi
Coef de
démarrage
Convertisseur
recommandé
Sinus modifié
Pur sinus
Éclairage
Lumière
6W
100W
x 1
⚫
⚫
Néons
20W
200W
x1,5
⚫
Halogène
150W
500W
x 1,5
⚫
Électronique
Téléphone
20W
40W
x1
⚫
⚫
Appareil photo
20W
40W
x1
⚫
⚫
Radio
50W
100W
x1
⚫
⚫
Ordinateur
portable
40W
90W
x1
⚫
⚫
Console de jeux
50W
150W
x1
⚫
⚫
Télé cathodique
50W
200W
x 1
⚫
Ecran
LCD
90W
350W
x1
⚫
⚫
Électroménager
Grille pain
850W
1050W
x1
⚫
⚫
Cafetière à filtre
700W
1200W
x1
⚫
⚫
Pompe à eau
250W
2000W
x 3
⚫
⚫
Réfrigérateur
50W
500W
x3/x10
⚫

FR
www.uniteck.fr
8/64
COMPATIBILITÉ ÉLECTRIQUE (SUITE)
Convertisseur
recommandé
Puissance Puissance Coef.de
mini maxi démarrage
Sinus modifié Pur sinus
Électroménager
Aspirateur
700W
2000W
x2/x3
⚫
⚫
Four
électrique
900W
2200W
x1
⚫
⚫
Ventilateur
50W
200W
3
⚫
⚫
Sèche-cheveux
500W
2200W
x 1
⚫
⚫
Cafetière à dosettes
ou capsules
1200W
2000W
X2
⚫
Bricolage
Meuleuse
120W
400W
x2
⚫
⚫
Perceuse
550W
1100W
x 1,5
⚫
⚫
Taille-Haie
400W
800W
x 2
⚫
⚫
Ces valeurs sont données à titre indicatif et n'ont aucune valeur contractuelle. Pour
plus de précisions, se référer aux valeurs communiquées par le fabricant de votre
appareil à alimenter.
Si vous raccordez plusieurs appareils, veuillez additionner les puissances de vos appareils pour
savoir si votre convertisseur est adapté pour les alimenter en même temps :
Exemple:
200W + 40W + 100W + 90W = 430W
!
ATTENTION

FR
www.uniteck.fr
9/64
INTERFACE UTILISATEUR (1/5)
FACE AVANT
FACE ARRIÈRE
1
Interrupteur principal
2

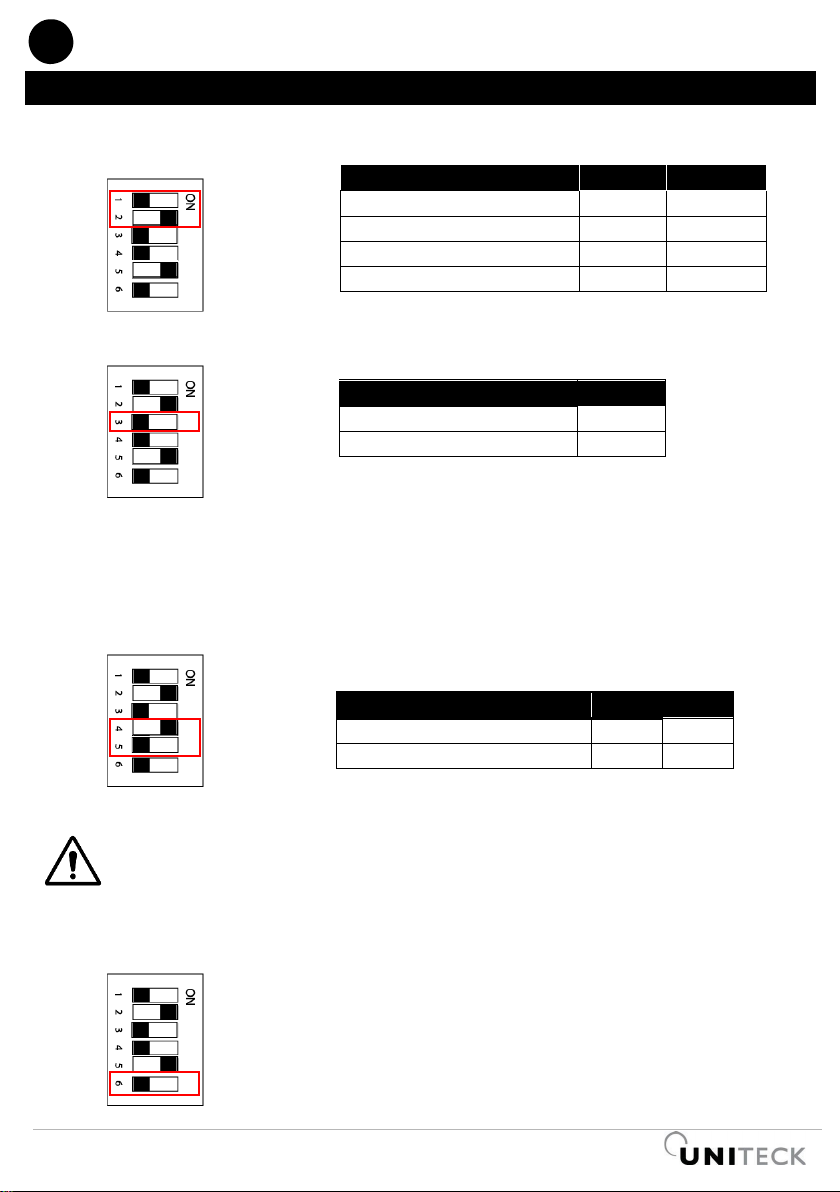

Sélectionneur DIP
3
Voyants LED
4
Sortie AC
5

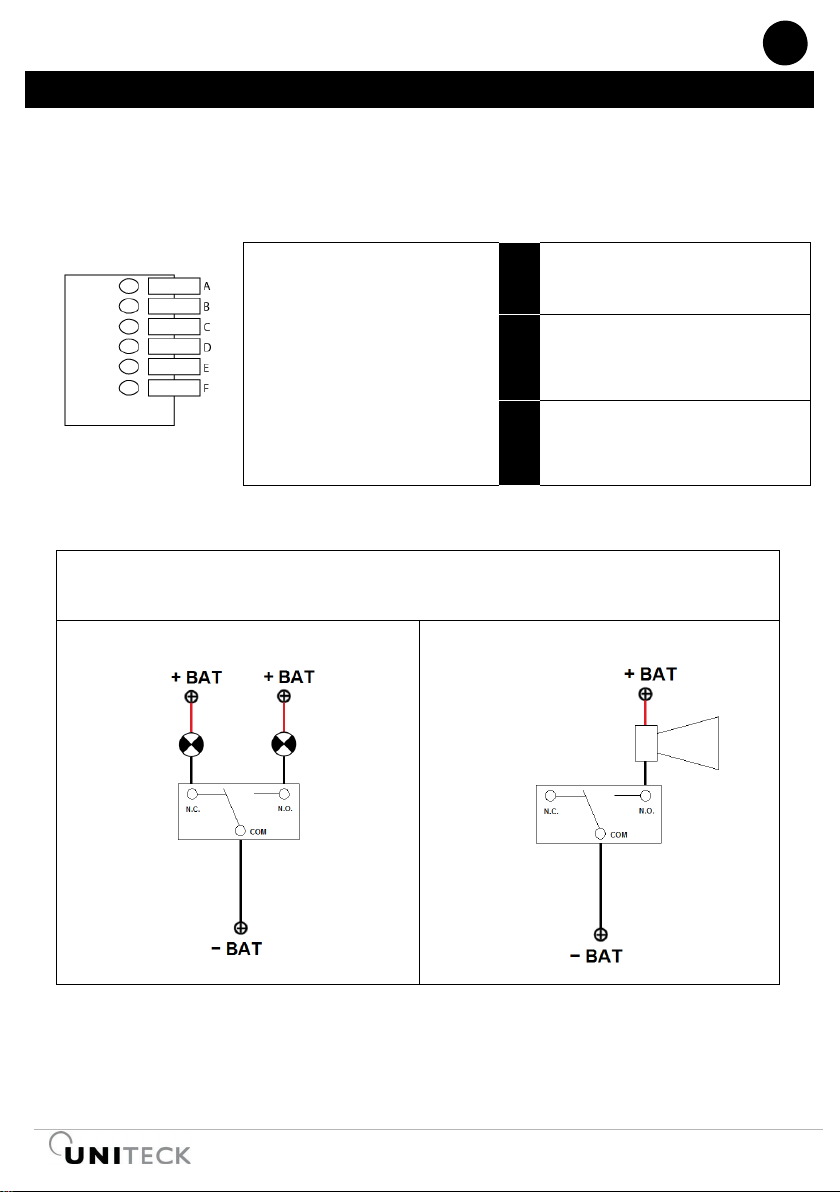

Contact sec
6
Connecteur pour commande à distance
7
Connexion masse
8
Borne négative (-) batterie
9
Borne positive (+) batterie
Modèles
UNIPOWER 800.12 PRO
UNIPOWER 1200.12 PRO
UNIPOWER 1800.12 PRO
UNIPOWER 2400.12 PRO
UNIPOWER 800.24 PRO
UNIPOWER 1200.24 PRO
UNIPOWER 1800.24 PRO
UNIPOWER 2400.24 PRO
Modèles
UNIPOWER 3600.12 PRO
UNIPOWER 3600.24 PRO

FR
www.uniteck.fr
10/64
INTERFACE UTILISATEUR (2/5)

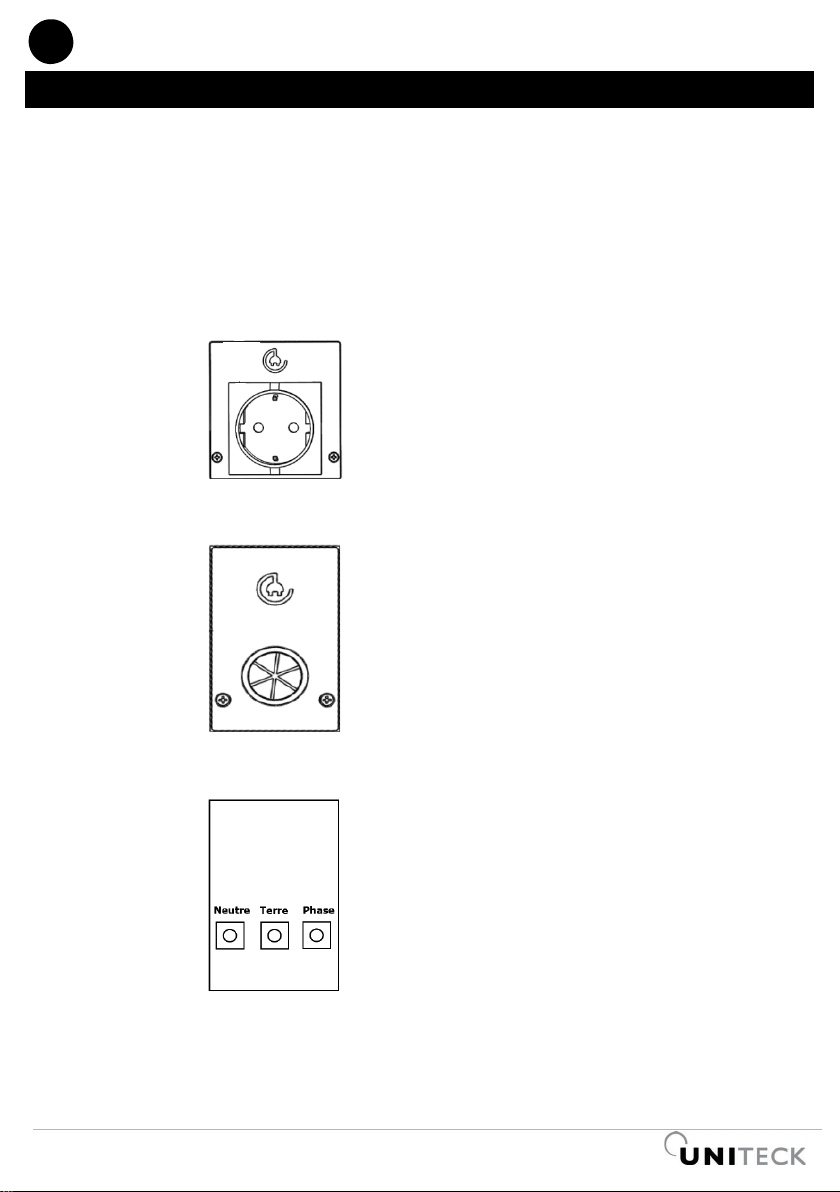

BRANCHEMENT DIRECT
UNIPOWER PRO est fourni avec une prise européenne montée d’origine* et une prise de branchement
direct.
Pour monter la prise internationale, assurez-vous que le convertisseur ne soit alimenté par aucune source
d’énergie, puis :
1/ Dévissez le capot de la prise européenne
2/ Passez votre câble dans la prise internationale
3/ Connectez vos câbles selon la configuration suivante :
4/ Vissez le capot de la prise internationale
*hors modèles UNIPOWER 3600.12PRO et UNIPOWER 3600.24PRO qui sont fournis avec une prise de branchement en
direct d’origine.

FR
www.uniteck.fr
11/64
INTERFACE UTILISATEUR (3/5)
INTERRUPTEUR PRINCIPAL
VOYANTS
STATUS (ÉTAT DU CONVERTISSEUR)
Causes
Solutions
Vert continu
Normal
Vert
Clignotant lent
Veille
Rouge continu
Générateur défectueux
Retournez le produit au service SAV
Surconsommation 5 fois
supérieure
Diminuez la consommation des appareils
connectés.
Rouge clignotant
lent
Protection sous-tension
batterie
Rechargez votre batterie
Diminuez la consommation des appareils
connectés
Vérifiez le câblage
Remplacez votre batterie si elle est
défectueuse.
Rouge clignotant
rapide
Protection surtension
batterie
Vérifiez que la tension de la batterie
connectée soit compatible avec le
convertisseur.
Vérifiez votre circuit de charge (chargeur,
solaire, alternateur..)
Remplacez votre batterie si elle est
défectueuse.
Rouge par
intermittence
Température trop élevée
Réduisez la consommation des appareils
connectés.
Améliorez la ventilation : choisissez un endroit
bien aéré.
ON
OFF
CONTRÔLE A DISTANCE

FR
www.uniteck.fr
12/64
INTERFACE UTILISATEUR (4/5)
BAT. (BATTERIE)
Causes
Solutions
Vert continu
Normal
Orange continu
Alarme de sous-tension
Rechargez votre batterie.
Diminuez la consommation des appareils
connectés
Remplacez votre batterie si elle est défectueuse.
Orange clignotant
lent
Alarme de sous-tension
Rechargez votre batterie,
Diminuez la consommation des appareils
connectés
Remplacez votre batterie si elle est défectueuse.
Orange clignotant
rapide
Alarme de surtension
Vérifiez que la tension de la batterie connectée
soit compatible avec le convertisseur.
Vérifiez votre circuit de charge (chargeur,
solaire, alternateur..)
Remplacez votre batterie si elle est
défectueuse.
Rouge clignotant
lent
Protection sous-tension
batterie
Rechargez votre batterie
Diminuez la consommation des appareils
connectés
Vérifiez le câblage
Remplacez votre batterie si elle est
défectueuse.
Rouge clignotant
rapide
Protection surtension
batterie
Vérifiez que la tension de la batterie connectée
soit compatible avec le convertisseur
Vérifiez votre circuit de charge (chargeur,
solaire, alternateur…)
Remplacez votre batterie si elle est défectueuse.

FR
www.uniteck.fr
13/64
INTERFACE UTILISATEUR (5/5)
LOAD (CONSOMMATION)
Causes
Solutions
Vert continu
<80%
Vert
clignotant lent
Mode éco
Vert clignotant
rapide
>80%
Orange continu
>100%
Rouge continu
Surcharge
Diminuez la consommation des appareils
connectés.
Vérifiez qu’il n’y a pas de court-circuit en sortie.

FR
www.uniteck.fr
14/64
Tension souhaitée
1
2
200V
0
0
220V
ON
0
230V (réglage d’usine)
0
ON
240V
ON
ON
RÉGLAGES
TENSION DE SORTIE : INTERRUPTEURS 1 ET 2
FRÉQUENCE DE SORTIE : INTERRUPTEUR 3
MODE ÉCO : INTERRUPTEURS 4 ET 5
Le mode ECO est un système d’économie d’énergie.
Une fois activé, et lorsque la charge détectée est inférieure à 5W pendant 10 secondes, le convertisseur
se met en mode veille et abaisse son autoconsommation à moins d’1W, contre 15 à 40W pour le mode
normal.
Pour activer le mode éco, positionnez l’interrupteur n°4 sur ON, et l’interrupteur n°5 sur 0.
NB : En mode éco, UNIPOWER limite sa puissance maximale à 80%, mode non adapté pour
alimenter les appareils électriques dont la puissance est supérieure.
Si votre charge a un courant d'appel, veuillez désactiver le mode ECO. Si celui-ci est activé, le
convertisseur se mettra alors en protection.
Pour désactiver le mode Eco, positionnez l’interrupteur n°4 sur 0 et l’interrupteur n°5 sur ON.
INTERRUPTEUR 6
Interrupteur non actif sur ces modèles : à conserver en position d’origine.
Fréquence souhaitée
3
50 Hz (réglage d’usine)
0
60 Hz
ON
Mode Éco
4
5
Activé
ON
0
Désactivé (réglage d’usine)
0
ON

FR
www.uniteck.fr
15/64
AVERTISSEMENT VIA UN CONTACT SEC
Il est possible d’allumer une alarme externe de type voyant ou alarme sonore lors d’une alarme émise
par votre UNIPOWER PRO. La puissance maximum de l’avertisseur est de 60W.
Alimentation d’un voyant, d’une alarme sonore, ….
Exemple 1
Exemple 2
Alimentation d’un voyant
ou d’une alarme sonore
suite à une surconsommation,
un court-circuit ou une absence
de tension de sortie.
Puissance maximum du voyant
ou de l’alarme sonore : 60W.
A
= N.O.
Contact sec normalement
ouvert
B
=COM.
Common
C
=N.C.
Contact sec normalement
fermé
Voyant
vert
Voyant
rouge
Alarme sonore

FR
www.uniteck.fr
16/64
COMMANDE À DISTANCE VIA UN CONTACT EXTERNE
Il est possible d’allumer et d’éteindre votre convertisseur via un contact externe de type Normalement
ouvert (contact de relais ou interrupteur).
Contact externe de commande
Solution 1
Solution 2
Une fois le raccordement réalisé, basculez l’interrupteur situé sur la face avant de votre convertisseur sur
« contrôle à distance » (REMOTE)
Contact externe de
commande
Du convertisseur par
un contact sec type
relais, interrupteur, …
D
=GND
Option
1
Borne 1 du contact sec
E
=RSB-
Borne 2 du contact sec
F
=RSB+
Option
2
Borne 1 du contact sec
CONTRÔLE À DISTANCE (REMOTE)

FR
www.uniteck.fr
17/64
COMMANDE À DISTANCE –VIA TÉLÉCOMMANDE DÉPORTÉE (OPTION)
RACCORDEMENT
-Connectez le câble à la télécommande déportée (face arrière de la télécommande) et à son port
dédié situé sur la face arrière de votre convertisseur.
Basculez l’interrupteur situé sur la face avant de votre convertisseur sur « contrôle à distance » (REMOTE)
Pour éteindre le convertisseur, rester appuyé sur le bouton ON/OFF de votre télécommande pendant
environ 2 secondes.
CONTRÔLE À DISTANCE

FR
www.uniteck.fr
18/64
DIMENSIONS DE L’APPAREIL
Les valeurs s’entendent en mm.
A
B
C
D
E
F
G
H
UNIPOWER 800.12 PRO
UNIPOWER 800.24 PRO
210
192
88,9
33
50
110
206,5
222
UNIPOWER 1200.12 PRO
UNIPOWER 1200.24 PRO
250
192
88,9
33
50
150
206,5
222
UNIPOWER 1800.12 PRO
UNIPOWER 1800.24 PRO
300
192
88,9
33
80
140
206,5
222
UNIPOWER 2400.12 PRO
UNIPOWER 2400.24 PRO
375
192
88,9
33
80
215
206,5
222
UNIPOWER 3600.12 PRO
UNIPOWER 3600.24 PRO
455
192
88,9
33
80
295
206,5
222

FR
www.uniteck.fr
19/64
DONNÉES TECHNIQUES
UNIPOWER
800.12 PRO
UNIPOWER
1200.12 PRO
UNIPOWER
1800.12 PRO
SYSTÈME
Conversion
12V DC / 230V AC
Puissance Pic
1400W - 3 sec
2000W - 3 sec
3000W - 3 sec
Puissance continue à 30°C
840W
1200W
1800W
Puissance continue à 40°C
700W
1000W
1500W
Puissance continue à 50°C
560W
800W
1200W
Puissance continue à 60°C
420W
600W
900W
Technologie
Pure-sinus (THD <2,5%)
Auto-consommation
mode normal
< 15W
<19W
<21W
mode éco
<1W
Rendement maxi
91%
92%
92%
ENTRÉE
Plage de tension d'entrée
10,5V –16,5V
Protection surtension batterie
- Déconnexion
- Reconnexion
17 V
15 V
Protection batterie faible
- Déconnexion
- Reconnexion
10 V
12,5 V
Protection inversion de polarité
oui
SORTIE
Tension de sortie AC
230V AC +/- 3% (ajustable 200, 220, 240
V)
Fréquence
50Hz (ajustable 60Hz)
Protection court-circuit
oui
Protection surconsommation
oui
Protection en température
oui
COMMANDE
Télécommande déportée
option (ref.0637)
Commande par contact sec
(N/O//COM/N.C/GND/RSB-/RSB+)
oui
RS232 - communication
oui
CARACTÉRISTIQUES
MÉCANIQUES
Dimensions (mm)
222x210x88,9
222x250x88,9
222x300x88,9
Poids sans accessoire
2,5kg
3,3kg
3,9kg
Indice de Protection
IP10
Température de fonctionnement
-20°C ~ +60°C
Température de stockage
-30°C ~ +70°C
Taux d'humidité (sans condensation)
95% max

FR
www.uniteck.fr
20/64
DONNÉES TECHNIQUES
UNIPOWER
2400.12 PRO
UNIPOWER
3600.12 PRO
SYSTÈME
Conversion
12V DC / 230V AC
Puissance Pic
4000W - 3sec
6000W - 3 sec
Puissance continue à 30°C
2400W
3600W
Puissance continue à 40°C
2000W
3000W
Puissance continue à 50°C
1600W
2400W
Puissance continue à 60°C
1200W
1800W
Technologie
Pure-sinus (THD <2,5%)
Auto-consommation
mode normal
<22W
<33W
mode éco
<1W
Rendement maxi
93%
92%
ENTRÉE
Plage de tension d'entrée
10,5V –16,5V
Protection surtension batterie
- Déconnexion
- Reconnexion
17 V
15 V
Protection batterie faible
- Déconnexion
- Reconnexion
10 V
12,5 V
Protection inversion de polarité
oui
SORTIE
Tension de sortie AC
230V+/- 3%
(Ajustable 200, 220, 240 V)
Fréquence
50Hz +/-0,5% (ajustable 60Hz)
Protection court-circuit
oui
Protection surconsommation
oui
Protection en température
oui
COMMANDE
Télécommande déportée
option (ref.0637)
Commande par contact sec
(N/O//COM/N.C/GND/RSB-/RSB+)
oui
RS232 - communication
oui
CARACTÉRISTIQUES
MÉCANIQUES
Dimensions (mm)
222x375x88,9
222x455x88,9
Poids sans accessoires
5,3kg
6,2kg
Indice de protection
IP10
Température de fonctionnement
-20°C ~ +60°C
Température de stockage
-30°C ~ +70°C
Taux d’humidité (sans condensation)
95% max
