Urbanbiker Viena User manual

INTRODUCCIÓN
ES
Urbanbiker es una marca Española, con sede en León y que cuenta con una am-
plia experiencia en el diseño, fabricación y distribución de bicicletas eléctricas en
Europa.
El nombre y el logotipo de URBANBIKER SL son marcas registradas y protegidas.
Copyright © 2011 URBANBIKER Todos los derechos reservados.
URBANBIKER S.L
C. Cementerio, 43T, 24227 Valdelafuente, León
[e-mail] / www.urbanbiker.com
Esta bicicleta eléctrica y sus componentes incorporan el certicando CE y han sido
homologados de acuerdo a la normativa EN15194.
MANUAL DE USO
Este manual debe leerse atentamente antes de comenzar a usar su bicicleta eléc-
trica. En esta guía encontrará instrucciones precisas para un montaje, uso y man-
tenimiento correcto de la bicicleta. Si tiene dudas no resueltas, por favor diríjase a
su distribuidor más cercano o contáctenos a través de nuestro sitio internet www.
urbanbiker.com
LEGISLACIÓN
No es necesario un permiso de circulación o un certicado de seguridad vial para
utilizar esta bicicleta eléctrica en la UE. Asimismo, no hay límite de edad y se puede
utilizar en las vías ciclistas urbanas.
UNE EN ISO 13849:2008
IEC EN 82079:2013
Directiva mecánica: 2006/42/EC
Directiva compatibilidad: 2014/30/EU
Muchas gracias por conar en Urbanbiker para la compra de su
bicicleta eléctrica.

SEGURIDAD
ES
ANTES DE SU USO
Urbanbiker recomienda en su primer uso, circular con la bicicleta eléctrica en un
circuito cerrado, durante 1 o 2 horas, dependiendo de la experiencia del usuario en
el manejo de bicicletas. Siga las instrucciones de seguridad relativas a la batería de
este manual, no exceda el peso máximo recomendado para este modelo y circule a
la velocidad recomendada en cada vía en todo momento.
INSTRUCCIONES DE SEGURIDAD
Verique que los frenos y las luces delanteras y traseras funcionen correctamente.
También, revise la presión de los neumáticos. Asegúrese de que todos los cierres
de su bicicleta estén correctamente bloqueados. Esta bicicleta no está diseñada
para su uso en acrobacias, saltos, subidas o bajadas pronunciadas en caminos sin
asfaltar.
URBANBIKER recomienda seguir las siguientes instrucciones:
• Use solamente la batería y el cargador original recomendado por
URBANBIKER.
• No exponga la batería o el cargador al calor (> 50° C).
• No desmonte ni modique la batería o el cargador, no exponga la batería o el
cargador a líquidos.
• No utilice una batería o cargador dañado.
• No continúe cargando la batería si la carga no naliza en el tiempo de carga
teórico.
• No utilice el cargador de batería si emite un olor raro, se calientan inusualmen-
te o si algo parece anormal.
• No toque la batería o el cargador con las manos mojadas.
• No utilice nunca la batería o el cargador con los cables dañados, o si la batería
o el cargador tenga cualquier mal funcionamiento, siempre devuelva el carga-
dor y la batería al distribuidor para su mantenimiento, inspección, reparación
o ajuste.
• Asegúrese de conectar correctamente el cargador a la batería y el cargador
solamente a una toma de corriente AC 220-240V.
• No coloque la batería o el cargador cerca de un calentador eléctrico, un apa-
rato de gas o microondas.
• Junto a la batería se proporciona un juego de dos llaves únicas.
• Asegúrese de tener siempre al menos una llave de repuesto.
BATERÍA
Usos y consejos:

MONTAJE
Esta bicicleta eléctrica viene equipada con todos sus componentes y herra-
mientas necesarias para su ensamblaje nal. A continuación os facilitaremos
unos sencillos pasos para la incoorporación de la rueda delantera, manillar,
guardabarros y luz, pedales y batería.
Escanea el código QR en tu móvil o suscríbete a nuestro canal para visualizar
nuestros videos de montaje de las bicicletas y mucho más contenido.
VÍDEOS

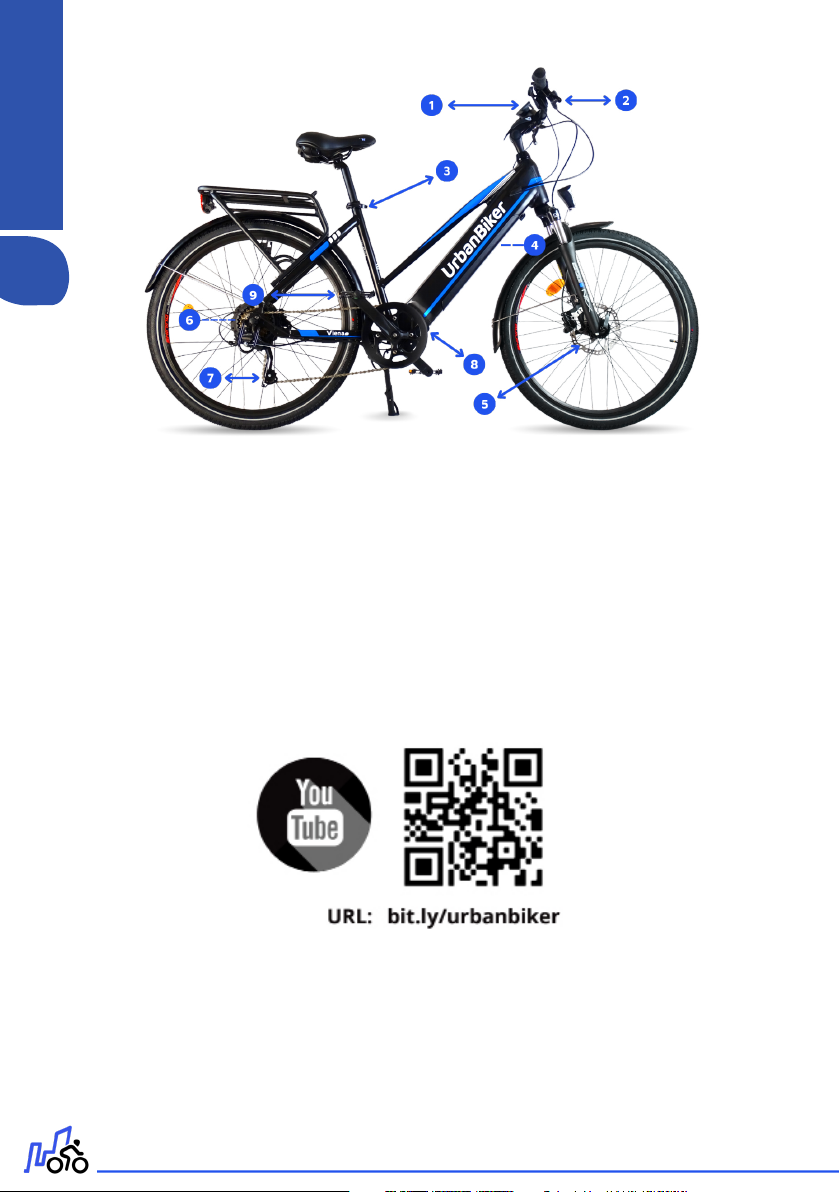

1. Pantalla
2. Manetas de freno
3. Cierre sillín
4. Batería
PARTES
MONTAJE
ES
5. Disco de freno
6. Motor
7. Desviador
8. Controlador
9. Pedales

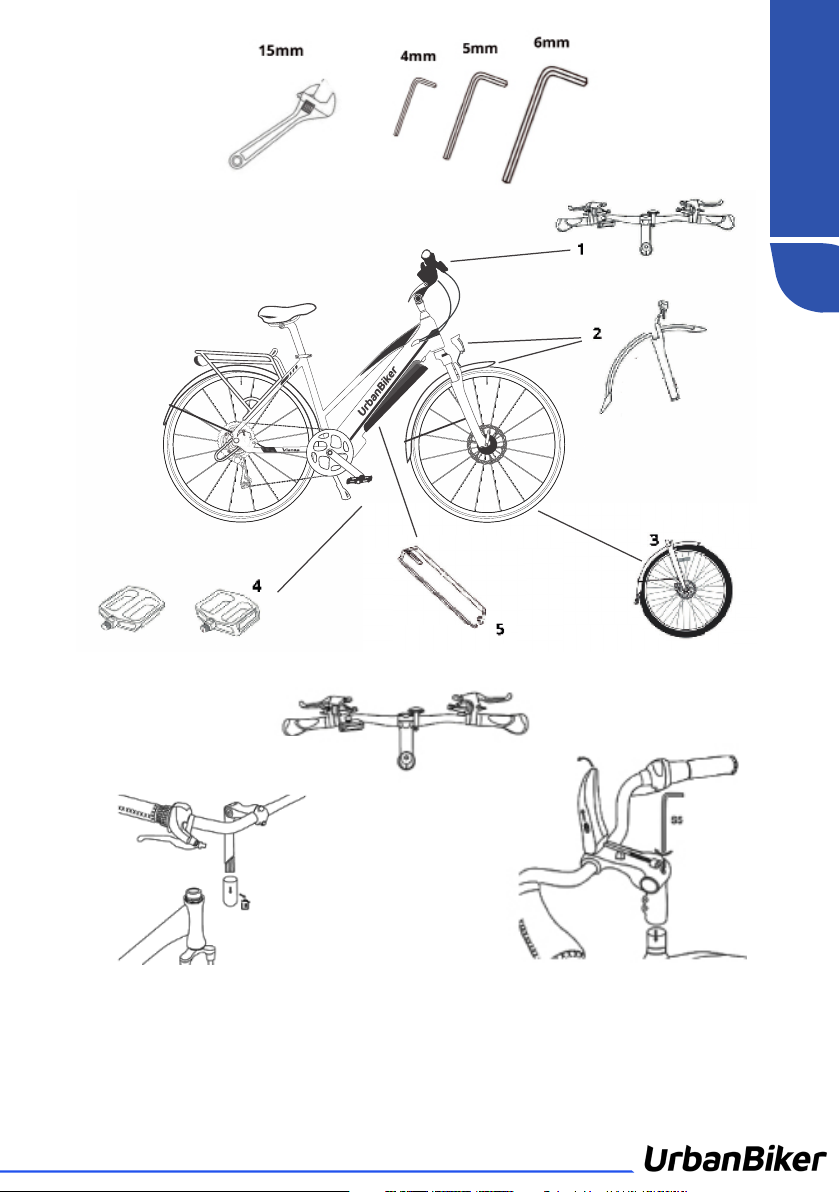

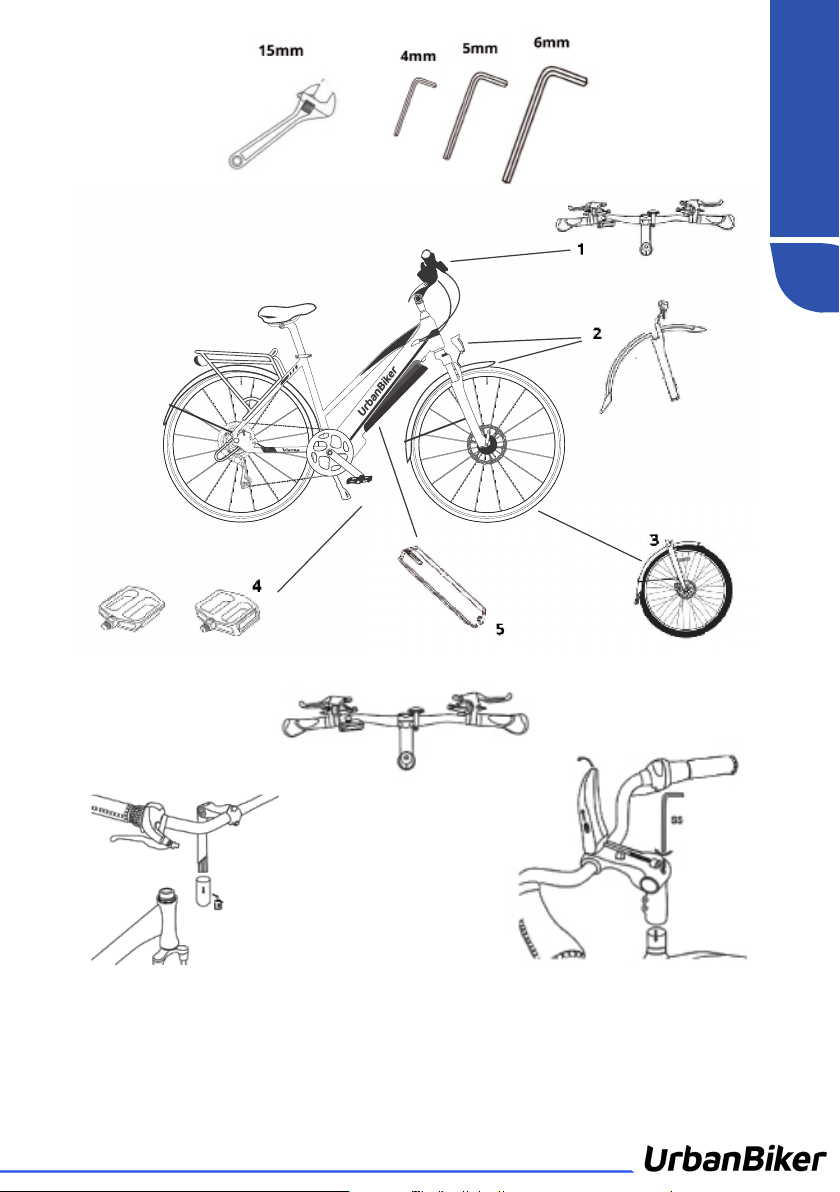

1- MANILLAR
Inserte y alinee el manillar para que
esté perpendicular a la rueda apre-
tando el tornillo que se encuentra
en su mitad.
MONTAJE
ES
Retire el tubo protector para co-
menzar a instalar el manillar.

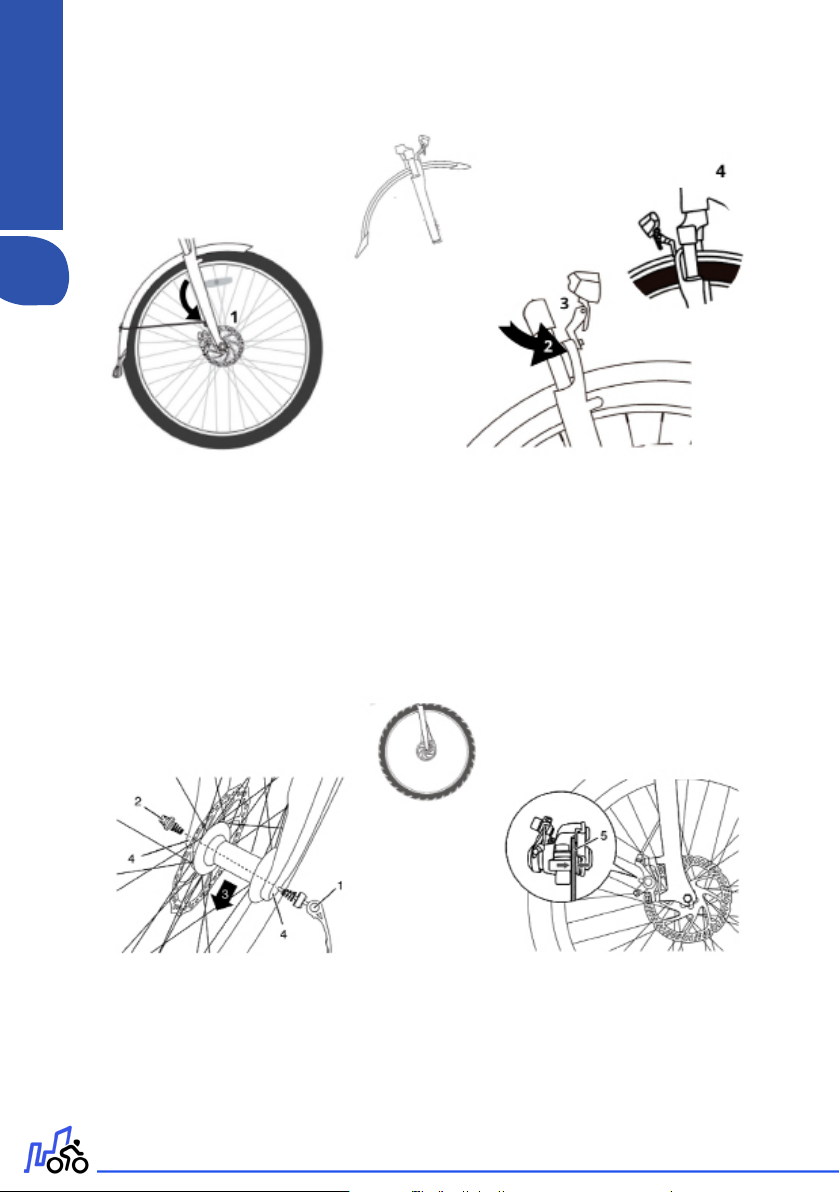

3- COLOCACIÓN RUEDA DELANTERA
Coloque la rueda delantera (3) en el extremo (4) de la horquilla. Asegúrese de que
el disco de freno debe colocarse en el centro de la pinza del freno (5) para que se
ajuste correctamente. Desenrosque el muelle y pase la varilla de cierre rápido a tra-
vés del hueco. Apriete la tuerca del eje (2) y aprieta el cierre rápido hacia arriba (1).
2- COLOCACIÓN GUARDABARROS
Incorporar el guardabarros entre la horquilla y ajustar como vemos en la pri-
mera imagen dos de los primeros puntos de anclaje en ambos tubos de la
horquilla(1). A continuación debemos hacer coincidir el tercer punto de an-
claje del guardabarros por la parte trasera de la horquilla(2) con el tornillo que
insertaremos desde el punto de anclaje de la luz (3). Comprobamos que la
sujección es correcta (4).
MONTAJE
ES

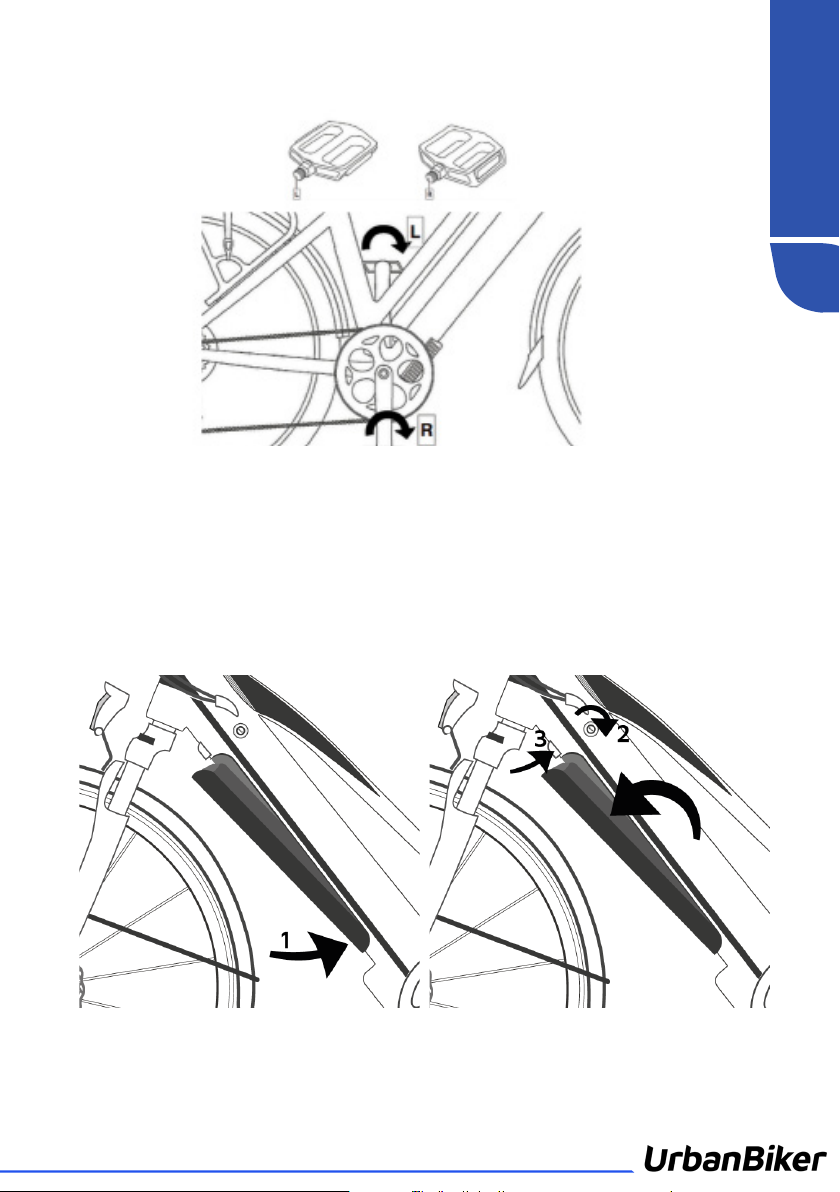

4- PEDALES
Para insertar la batería en el marco, comience por la parte inferior (1) hasta que se
encaje completamente. Para extraerla, gire la llave (2) y el mecanismo de apertura
(3), y tire hacia fuera y saque la batería hasta su total extracción.
Identique sus pedales: verique las letras del pedal, "L" (rojo) o "R" (verde). El
pedal marcado con la "R" (verde) es el de la derecha (mirando de frente a la di-
rección de avance). Para unirlo a la manivela, ajústalo en el sentido de las agu-
jas del reloj. El pedal marcado con "L" (rojo) es para la izquierda. Para unirlo,
apriételo en sentido contrario a las agujas del reloj cuando mire directamente.
MONTAJE
ES
5- COLOCACIÓN DE LA BATERÍA

PANTALLA
ES
Para apagar presiona“POWER”durante 2 segundos. Con el display apagado no hay
consumo de energía.
La pantalla se apagará automáticamente a los 5 minutos a 0 Km/h.
Para encender la luz de la pantalla presionar el botón“+”un segundo.
Para apagar la luz de la pantalla presione de nuevo el botón “+” durante 2 segun-
dos.
Para encender presione“POWER” durante un segundo.
Manteniendo pulsado el botón “-” de
forma continuada se activa la tracción
automática de 6 km/h.
Pulsando el botón “+” o el botón “-” se
selecciona el asistente adecuado. Hay 5
niveles de asistencia.
La capacidad de la batería puede visualizarse mediante 4 barras o, pulsando 2 ve-
ces el botón "POWER" mediante porcentaje.

PANTALLA
ES
ERROR EN CONTROLADOR
06 - 07 - 14 - 15 - 24 - 25 - 26 - 27
ERROR EN EL MOTOR
08 - 09 - 10 - 34 - 35 - 36
ERROR EN LOS FRENOS
A1 - 03
ERROR EN LA RETROILUMINACIÓN
06 - 07 - 14 - 15 - 24
ERROR EN EL DISPLAY
A2- A3 - 04 - 05 - 30
ERROR EN EL SENSOR
A5 - 12 - 21 - 30
ERROR EN LA BATERÍA
31 - 32
Presione el botón“POWER”para navegar por el menú y obtener la información: Km
totales y Km del último viaje. SOLO muestra kilómetro a kilómetro, o sea no mues-
tra los metros recorridos.
Código de Errores en Pantalla
El indicador de errores se indica mos-
trando la palabra "ERROR" en rojo en el
display.
El código de error se muestra en el área
de velocidad en tiempo real.

BATERÍA
ES
La capacidad de la batería se muestra mediante 4 segmentos. Cuando el icono par-
padea la batería necesita ser recargada inmediatamente.
Una carga completa puede requerir de hasta 7 horas.
INDICADOR BATERÍA
CARGADOR
Primero conectar el cargador a la batería y seguidamente conectar a la electricidad.
Si la luz (1) está en rojo la carga no está completada. Si la luz (1) está en verde, la
carga está completada.
AUTONOMÍA
IMPORTANTE
MANTENIMIENTO
• No realizar las operaciones de mantenimiento indicadas a continuación, o rea-
lizar otras distintas a las mencionadas es motivo de exclusión de la garantía.
La autonomía se determina por la cantidad de energía disponible (Wh), corres-
ponde a la combinación entre la tensión y la capacidad de la batería. Además, hay
muchos otros factores que inuyen en la autonomía. Descubre la guía de buenas
prácticas sobre la autonomía aquí:
• Recordamos que el peso máximo recomen-
dado es de 125 kg.

MANTENIMIENTO
ES
Componente y acción a realizar Antes de salir Mensual Anual
Revisar rodamientos de pedales & lubricar y limpiar el meca-
nismo de anclaje
Renovar el engrasado de bujes de rodamientos
Conservación de supercies de metal Como mínimo cada seis meses.
Revisar el juego de la dirección
Renovar el engrasado del juego de dirección
Comprobar giro de la rueda y tensión de radios
Control y apriete de las bielas
Control y lubricación de cadena
Control y cambio de cadena A partir de los 800km.
Controlar el juego del eje pedalier
Renovar el engrasado del eje pedalier
Controlar el juego y hacer mantenimiento de la tija
Revisión de tornillos y apriete correspondiente de la horquilla
de suspensión
Cambiar líquido de freno en los frenos de disco
Inspección visual de los latiguillos del freno
Control de funcionamiento del alumbrado
Control de la presión de los neumáticos
Revisar la altura del perl y los laterales
Revisar los tornillos de sujeción de la tija & de la potencia
Limpieza y lubricación del desviador y del cambio trasero
Revisión de ecacia del sistema de cierre rápido & del eje
pasante
Control y apriete de tornillos y tuercas
Revisar la tensión de los radios
Desmontar y renovar la pasta de montaje en la potencia y en
la tija de sillín
Desmontaje y engrasado del circuito y frenos
Comprobar conexiones de los componentes del sistema eléc-
trico y revisar que no haya suciedad
Hacer mantenimiento de la horquilla de suspensión Como mínimo cada seis meses.
MANTENIMIENTO

GARANTÍA
ES
GARANTÍA DEL CUADRO: 2 AÑOS
GARANTÍA DE LAS PIEZAS MECÁNICAS: 2 AÑOS
GARANTÍA DE LA PARTE ELÉCTRICA: 2 AÑOS
LIMITACIÓN GENERAL DE RESPONSABILIDAD
GARANTÍA CONTRA DEFECTOS OCULTOS
Urbanbiker garantiza a cada propietario de la bicicleta eléctrica, cuando es nueva,
que está libre de defectos ocultos. Si el propietario descubre lo que él cree que es
un defecto, debe ponerse en contacto con la tienda donde se efectuó la compra
dentro de los 30 primeros días.
ELIMINACIÓN DE RESIDUOS
El motor, la batería, la pantalla, el controlador, el cargador, sensor, así como sus ac-
cesorios y embalajes deber ser sometidos a una forma de reciclaje. No se deshaga
de la bicicleta eléctrica y sus componentes en la basura.
Sólo para los países de la Unión Europea: Conformidad con la Directiva 2002/96/CE,
los equipos eléctricos que ya no pueden ser utilizados, y de acuerdo con la Directi-
va europea 2006/66/CE, las baterías / pilas gastadas o defectuosas deben aislarse y
seguir una ruta de reciclaje apropiado. Retire las pilas que ya no pueden ser usadas
en una agencia autorizada o centro de reciclaje aprobado.
GARANTÍA DEL SISTEMA ELÉCTRICO
URBANBIKER SL garantiza al propietario que el sistema de propulsión incluido en
la bicicleta eléctrica, cuando es nueva, está en buenas condiciones. Esta garantía
vencerá a los 24 meses después de la fecha de compra de la BAE minorista. El sis-
tema de propulsión comprende el motor, la pantalla del controlador, el sensor, la
batería y el cargador.
Durante el periodo de garantía, todos los problemas deben
ser solucionados por un taller autorizado por Urbanbiker para
mantener sus derechos de garantía.
URBANBIKER no se hace responsable por daños de cualquier tipo en los siguientes
casos: El mal uso del vehículo eléctrico. El incumplimiento de las normas de tráco
y las leyes vigentes en el país de uso. Mal manejo. Cualquier uso inadecuado o
inconsistente con el propósito para el cual fue concebido este vehículo. Cualquier
causa de origen externo. No realizar el mantenimiento.
Para otas de alquiler o cualquier uso comercial, la garantía será de 6 meses.
Es obligatorio presentar la factura de compra.
Amplíe más
información en:
Condiciones de
garantía

CERTIFICADO
ES
Declaración de Conformidad CE
Según Directiva 2006/42 EC & Directiva 2014/30/EU
Fabricante
Productos
Marca
Modelo
URBANBIKER S.L.
Sr. Raúl de Juan
EPAC / Pedelec - Ebike
URBANBIKER
Viena
Los productos mencionados anteriormente cumplen con los requisitos esenciales
de la siguiente Directiva, usados para su nalidad prevista:
Estándares (seguridad) UNE EN 15194:2017
Max Speed: 25 km/h
Max. Nominal Power: 250W
UNE EN ISO 13849:2008
IEC EN 82079:2013
X
X
Directiva sobre maquinaria
Directiva para compatibilidad
electromagnética
2006/42/EC
2014/30/EU
Dirección:
Teléfono, Email:
URBANBIKER
C. Cementerio, 43T, 24227
Valdelafuente, León, España
Tel: [phone]
Email: [e-mail]

INTRODUCTION
EN
Urbanbiker is a Spanish brand, based in León and has extensive experience in the
design, manufacture and distribution of electric bicycles in Europe.
The name and logo of URBANBIKER SL are registered and protected trademarks.
Copyright © 2011 URBANBIKER All rights reserved.
URBANBIKER S.L
C. Cementerio, 43T, 24227 Valdelafuente, León (España)
[e-mail] / www.urbanbiker.com
This ebike and its components incorporate the CE certication and have been
approved in accordance with the norm EN15194.
USER GUIDE
This manual should be read carefully before you start using your ebike. In this gui-
de you will nd precise instructions for correct assembly, use and maintenance of
the bicycle. If you have unresolved doubts, please contact your nearest distributor
or contact us through our website www.urbanbiker.com
LEGISLATION
You do not need a driving license or road safety certicate to use this electric bicy-
cle. Also, there is no age limit and can be used on urban cycle routes. These rules
only apply in the EU.
UNE EN ISO 13849:2008
IEC EN 82079:2013
Machinery Directive: 2006/42/EC
Electromagnetic compatibility Directive: 2014/30/EU
We would like to thank you for the purchase of one of our
Urbanbiker ebikes.

SAFETY
EN
BEFORE USING
The rst time you use your bicycle, Urbanbiker recommends cycling in a closed
area for 1 or 2 hours, depending on the user expertise in handling bicycles. Follow
the battery safety instructions in this manual, do not exceed the recommended
maximum weight for this model and ride the ebike always at the recommended
speed on each route.
SAFETY INSTRUCTIONS
Verify that the brakes and the front and rear lights work properly. Also, check the
tire pressure. Make sure all levers on your bicycle are properly locked. This bicycle is
not designed for use on stunts, jumps, steep ascents or descents on unpaved roads.
URBANBIKER recommends to follow the instructions below:
• Use only the battery and charger recommended by URBANBIKER.
• Do not expose the battery or charger to heat (> 50° C).
• Do not disassemble or modify the battery or charger, do not expose the bat-
tery or charger to liquids.
• Do not use a damaged battery or charger.
• Do not continue charging the battery if the charging process exceeds the spe-
cied charging time.
• Do not use the battery charger if it emits a strange smell, gets unusually hot or
if something looks untypical.
• Do not touch the battery or charger with wet hands.
• Never use the battery or charger with damaged cables, or if the battery or
charger is malfunctioning, always return the charger and battery to the dealer
for servicing, inspection, repair or adjustment.
• Charger current must be 220-240V AC, do not apply a voltage to the charger
outside the above ranges.
• Do not place the battery or charger near an electric heater, gas or microwave
appliance.
• Two unique keys are included with the battery.
• Make sure you always have at least one spare key.
BATTERY
Uses and advices:

1. Display
2. Brake lever
3. Seat fastener
4. Battery
PARTS
5. Disc brakes
6. Motor
7. Derailleur
8. Controller
9. Pedals
ASSEMBLY
This electric bicycle comes equipped with all its components and tools neces-
sary for its nal assembly. Below we will provide you with a few simple steps
for the incorporation of the front wheel, handlebars, pedals and battery.
Scan the QR code on your mobile or subscribe to our channel to view our bike
mounting videos and much more content.
VIDEOS
EN
ASSEMBLY

1- HANDLEBAR
Insert and align the handlebar so
that it is perpendicular to the wheel
by tightening the screw in its midd-
le.
EN
ASSEMBLY
Remove the protective tube to start
installing the handlebar.

3- PLACE THE FRONT WHEEL
Place the front wheel (3) into the end (4) of the fork. Make sure that the brake
disc is placed in the centre of the brake caliper (5) so that it ts correctly. Uns-
crew the spring and pass the quick-release rod through the hole. Tighten the
axle nut (2) and pull the quick-release upwards (1).
2- INSERT THE MUDGUARD
Insert the mudguard between the fork and adjust as shown in the rst picture
two of the rst anchor points on both fork tubes(1). Then make the third xing
point of the mudguard at the rear of the fork(2) match with the screw inserted
from the xing point of the lamp (3). Check that the fastening is correct (4).
EN
ASSAMBLE

5- INSERT THE BATTERY
4- PEDALS
Insert the battery into the frame starting from the bottom (1) until it stops
completely. To remove it, turn the key (2) and with the help of the handle (3)
push out and remove the battery until it is completely removed.
Identify your pedals: check the letters on the pedal, “L” (red) or “R” (green).
The pedal marked “R” (green) is the one on the right (facing the di-
rection of travel). To attach it to the crank, press it clockwise.
The pedal marked “L” (red) is for the left. To attach it, press it counterclockwi-
se when looking directly at it.
ASSAMBLE
EN

DISPLAY
EN
Press and hold the“POWER” button for 2 seconds to switch o. When the display is
o, it does not consume any power.
The display switches o automatically after 5 minutes at 0 km/h.
Press the button “+” (1 sec) to turn on the backlight, press once more and the bac-
klight turns o.
To start press “POWER”one second.
Holding down the "-" button conti-
nuously activates the 6 km/h automatic
traction.
Press the “+” or “-” button to select the
assistant power level. There are a total
of 5 support levels.
The battery capacity can be displayed by 4 bars or by pressing the "POWER" button
twice as a percentage.
