urbidermis GUNNAR User manual

x1
urbidermis.com
SUMINISTRO / SUPPLY / APPROVISIONNEMENT
Parc de Belloch, 08430, La Roca (Barcelona), España/Spain [email protected] T. [phone]
Protegemos la propiedad intelectual. Urbidermis, S.L.NIFES-B66435017 Inscrita en el Reg. Merc. Barcelona tomo44661, folio 180, Hoja B-462777.
urbidermis.com
11/2021
Accesorio
Accessory
Accessoire
GUA04
INSTRUCCIONES DE SEGURIDAD / SAFETY INSTRUCTIONS / CONSIGNES DE SECURITE
Accesorio de luminaria apta para uso exterior.
Apto para alturas de montaje hasta 12m.
Antes de empezar las operaciones de montaje o manipular cualquier componente eléctrico
interno, asegúrese de desconectar la luminaria de la red.
No incorpore elementos adicionales a los suministrados.
El fabricante no se hace responsable del uso indebido del producto.
Luminaire accessory suitable for outdoor use.
Suitable for mounting up tp 12m.
Before starting assembly operations or handling any internal electrical component, be sure to
disconnect the luminaire from the power source.
Do not incorporate additional elements to those supplied.
The manufacturer is not responsible for improper use of the product.
Accessoire de luminaire adapté á l’usage en extérieur.
Convient pour des hauteurs de montage jusqu’à 12m.
Avant de commencer les opérations d'assemblage ou de manpulation des composants
électriques internes, assurez-vous de déconnecter le luminaire du réseau.
N'incorporez pas d'éléments supplémentaires à ceux fournis.
Le fabricant n'est pas responsable de l'utilisation incorrecte du produit.
MANTENIMIENTO / MAINTENANCE / ENTRETIEN
Limpiar con un paño suave. No utilizar productos amoniacales, disolventes o abrasivos.
Clean with a smooth cloth. Do not use ammonia products, solvents or abrasives.
Nettoyer avec un chiffon doux. Ne pas utiliser de l’ammoniaque, des solvants ou des abrasifs.
GARANTIA / WARRANTY / GARANTIE
Este producto está garantizado, según la la Ley establecida vigente, a partir de la fecha de factura.
La información técnica facilitada por Urbidermis en cuanto a dimensiones, materiales y
características, puede ser modificada sin previo aviso.
This product is guaranteed, according to the established Law in forde, starting from the date of
invoice. The technical information supplied by Urbidermis in relation to dimensions, materials and
characteristics may be modified without prior notice.
Ce produit est garanti, selon la loi en vigueur, à compter de la date de facture. Les informations
techniques fournies par Urbidermis sur les dimensions, les matériaux et les caractéristiques peuvent
être modifiées sans préavis.
No deseche estos productos con otros desechos domésticos; Recíclalos.
Para obtener más información sobre el punto de reciclaje más cercano, consulte a su autoridad
local de gestión de residuos.
Do not dispose of these products with other household waste; recycle it.
For information on the nearest recycling point, consult your local waste authority.
Ne jetez pas ces produits avec les autres déchets ménagers - veuillez les recycler.
Pour plus d'informations sur le point de recyclage le plus proche, consultez votre autorité locale de
gestion des déchets.

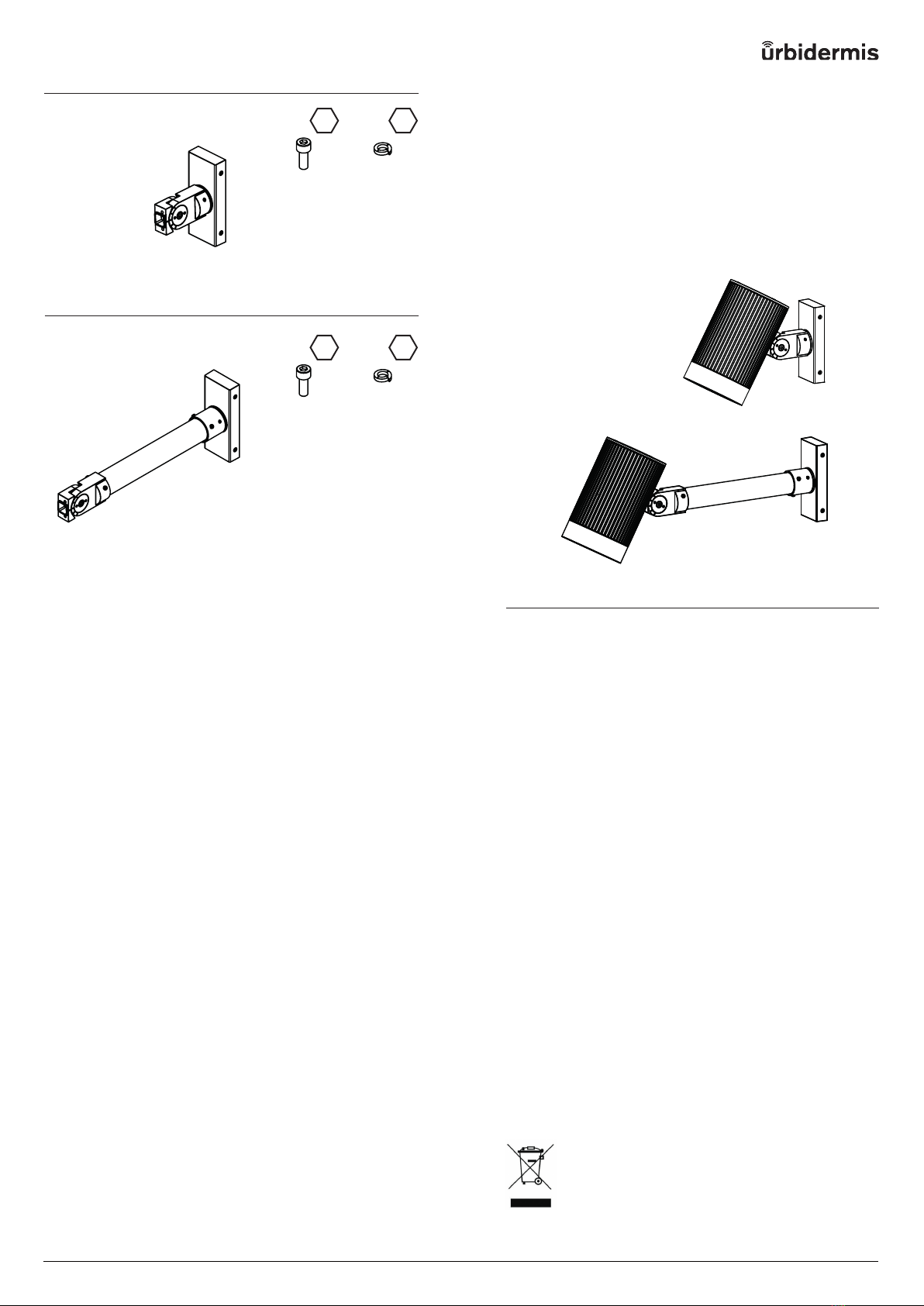

GUNNAR
ANTONI ROSELLÓ
2020
GUA05
x1
B
x2
x2 A
B
x2
x2 A

Parc de Belloch, 08430, La Roca (Barcelona), España/Spain [email protected] T. [phone]
Protegemos la propiedad intelectual. Urbidermis, S.L.NIFES-B66435017 Inscrita en el Reg. Merc. Barcelona tomo44661, folio 180, Hoja B-462777.
urbidermis.com
Realizar las conexiones eléctricas según esquema
adjunto en la hoja de instrucciones de la luminaria.
Perform electrical connections according to the attached wiring
plan inside the luminaire's instruction sheet.
Efectivez les connexions électriques conformément au schéma
de câblage joing à la fiche d’instructions du luminaire.
Fijar el soporte en la superfície.
Fix the bracket to the surface.
Fixez le support à la surface.
* Sistema de fijación no incluido. La selección del taco depende del soporte
donde se realiza la fijación.
* Fixing system not included. The selection of the fixation plug depends on the
support where the fixation is carried out.
* Système de fixation non inclus. Le choix du bloc dépend du support sur lequel
la fixation est effectuée.
Posición de los taladros
Position of the drilled holes
Position des trous
Ø Max mm 10
10
Ajustar posición yapretar los tres prisioneros.
Adjust position and tighten the three setscrews.
Ajustez la position et serrez les trois vis de réglage.
Par apriete 23 Nm min.
Tightening torque 23 Nm min.
Couple de serrage 23 Nm min.
Ajustar posición yapretar los tres prisioneros.
Adjust position and tighten the three setscrews.
Ajustez la position et serrez les trois vis de réglage.
Par apriete 23 Nm min.
Tightening torque 23 Nm min.
Couple de serrage 23 Nm min.
B
A
2x
Fijar brida a la luminaria
Attach bracket to the luminaire
Fixer la bride au luminaire
Par apriete 6 Nm
Tightening torque 6 Nm
Couple de serrage 6 Nm
Fijar aplique a la base
Attach applique to the base
Fixez l'applique à la base
Par apriete 6 Nm
Tightening torque 6 Nm
Couple de serrage 6 Nm
Fijar brazo aplique
Fixing arm applique
Fixation du bras à l'applique
Par apriete 6 Nm
Tightening torque 6 Nm
Couple de serrage 6 Nm
Fijar brazo aplique
Fixing arm applique
Fixation du bras à l'applique
Par apriete 6 Nm
Tightening torque 6 Nm
Couple de serrage 6 Nm
11/202111/2021

Parc de Belloch, 08430, La Roca (Barcelona), España/Spain [email protected] T. [phone]
Protegemos la propiedad intelectual. Urbidermis, S.L.NIFES-B66435017 Inscrita en el Reg. Merc. Barcelona tomo44661, folio 180, Hoja B-462777.
urbidermis.com
Posición cable.
Wire position.
Position du câble.
Unir la luminaria a la brida.
Attach the luminaire to the flange.
Joindre le luminaire à la bride.
Ajustar posición yapretar los dos prisioneros.
Adjust position and tighten the two setscrews.
Ajustez la position et serrez les deux vis de réglage.
Par apriete6Nm min.
Tightening torque 6 Nm min.
Couple de serrage 6 Nm min.
(*) Conectar luminaria
(*) Connect luminaire
(*) Connecter le luminaire
(*) Conectar luminaria
(*) Connect luminaire
(*) Connecter le luminaire
Realizar las conexiones eléctricas según esquema
adjunto en la hoja de instrucciones de la luminaria.
Perform electrical connections according to the attached wiring
plan inside the luminaire's instruction sheet.
Réaliser les raccordements éléctriques selon le schéma ci-joint
dans la notice d'utilisation du luminaire.
(*) Conexiones Connections Connexions
Realizar las conexiones eléctricas según esquema
adjunto en la hoja de instrucciones de la luminaria.
Perform electrical connections according to the attached wiring
plan inside the luminaire's instruction sheet.
Réaliser les raccordements éléctriques selon le schéma ci-joint
dans la notice d'utilisation du luminaire.
(*) Conexiones Connections Connexions
5
11/2021
