urmet domus 956 User manual

DS 956-007 LBT 7831
Mod.
956
VIDEOKIT 5 FILI
5-WIRE VIDEO SYSTEM
SYSTEME DE VIDEOPORTIER 5 FILS
SISTEMA DE VIDEOPORTERO 5 HILOS
5-DRAHT-VIDEO-TÜRSPRECHANLAGE
MONOFAMILIARE
ONE-FAMILY
A 1 FAMILLE
UNIFAMILIAR
EINFAMILIEN
Sch./Ref. 956/31
BIFAMILIARE
TWO-FAMILY
A 2 FAMILLES
BIFAMILIAR
ZWEIFAMILIEN
Sch./Ref. 956/32

2DS956-007 3
DS956-007
DESCRIZIONE
Il Videokit Urmet Domus Mod.956 consente di
realizzare impianti videocitofonici mono e bifamiliare
senza cavo coassiale e con ridotto numero di fili:
4 fili comuni + 1 filo di chiamata per ogni videocitofono.
Il videocitofono 4” con schermo piatto non richiede
incasso e, come nei normali impianti di videoportiere
Urmet Domus, l’immagine compare solo sul
videocitofono chiamato.
La conversazione tra posto esterno e videocitofono
può avvenire anche se questo ultimo non è stato
chiamato.
La chiamata è del tipo elettronico bitonale, l’unità
di ripresa utilizza una telecamera allo stato solido
ad alta sensibilità, l’illuminazione del soggetto è
ottenuta tramite led all’infrarosso. Il videocitofono ha
un tasto apriporta e due tasti aggiuntivi che possono
essere usati per azionare un qualunque servizio
oppure come tasto di autoinserzione: in questo caso
l’impianto dovrà prevedere un filo in più in colonna.
Schema a blocchi impianto bifamiliare
FUNZIONAMENTO
Premendo un pulsante della pulsantiera viene
inviata la chiamata al videocitofono sul quale dopo
circa 4”, compare l’immagine.
Sganciando il microtelefono si puòcomunicare con
il videoportiere.
L’accensione del videocitofono ètemporizzata (circa
un minuto). Ogni successiva chiamata annulla quella
precedente, azzerando il temporizzatore.
ATasto apriporta.
B1 Tasto ausiliario: utilizzato per funzioni speciali.
B2 Tasto ausiliario: utilizzato per funzioni speciali.
C Comando regolazione contrasto.
DComando regolazione luminosità.
E
Comando e regolazione volume di chiamata:
con la manopola posizionata a fine corsa (parte
visibile di colore rosso) si ha l’esclusione del
tono di chiamata (funzione “MUTE”).
CARATTERISTICHE TECNICHE
VIDEOCITOFONO
Alimentazione: 18 Vcc max
Consumo: 600 mA max
Cinescopio: 4”tipo Flat
Risoluzione: 450 linee TV
Ingresso video: 1 Vpp differenziale
Chiamata: elettronica bitonale
Dimensioni: 200 x 241 x 83 mm
ITALIANO
A
B1
B2
E
C D
MUTE
E
UNITA’DI RIPRESA
Telecamera: CCD
Illuminazione soggetto: led infrarosso
Alimentazione: 18 Vcc max
Temporizzatore: 45”circa.
Uscita video: 1 Vpp differenziale
Dimensioni: 185 x 99 x 35 mm
ALIMENTATORE
Alimentazione: 110/230 Vca ± 10%
50/60 Hz
Potenza: 38 VA
Uscite: 12Vca 1A + 1A (temporizzato 30%)
18Vcc 1A (temporizzato 10%)
Protezioni: con termoprotettore PTC (*)
Dimensioni: 96 x 126 x 75 mm
Potenza dissipata dopo 1 ora
di lavoro medio: 4,2W
La lunghezza di 126mm corrisponde a 7 moduli da
18mm, secondo le norme DIN 43880.
Peso: 1,1 Kg
(*) In caso di intervento del termoprotettore PTC in
seguito ad un sovraccarico o ad un cortocircuito,
per il ripristino dell’alimentatore, togliere tensione
di rete per almeno 60”.
APPARECCHIATURE
I prodotti base sono i seguenti:
•Videokit monofamiliare Sch. 956/31
Composto da:
•Unitàdi ripresa Smyle ad 1 tasto
•Videocitofono Artico completo di staffa
•Alimentatore
•Videokit bifamiliare Sch. 956/32
Composto da:
•Unitàdi ripresa Smyle a 2 tasti
•2 Videocitofoni Artico completi di staffa
•Alimentatore
Accessori
•Citofono Scaitel Sch. 1132/35
•Citofono Atlantico Sch. 1133/35A
•Trasformatore Sch. 9000/230
•Suoneria supplementare Sch. 9854/41
•Reléripetitore di chiamate Sch. 788/21
•Unitàdi ripresa (disponibile
anche come ricambio) Sch. 956/123
•Pulsantiera con 1 tasto Sch. 1729/1
•Pulsantiera con 2 tasti Sch. 1729/2
Ricambi
I ricambi possibili al fine delle riparazioni sono i
seguenti:
•Alimentatore Sch. 956/110
•Staffa a muro per videocitofono Sch. 1705/955
•Videocitofono Sch. 1705/1
DESCRIPTION
Urmet Domus video house phone system Mod. 956
allows single and two-user video systems without
coax cable and with a reduced number of wires: 4
common wires + 1 calling wire for each monitor.
The 4” monitor with flat screen does not need any
embedding and, as for Urmet Domus traditional
video house phone system, the image appears only
on the called monitor.
The conversation between the outdoor station and
the monitor can take place even if the indoor set has
not been called.
The call is electronic bitonal type; the TV camera
unit uses a CCD TV camera; the subject is lighted
by means of infrared Leds.
The monitor is equipped with a door-release key
and 2 additional keys that can be used for any
service or as self-insertion key: in this case the
system needs an additional wire in conduit.
Block diagram for two family system
ENGLISH

4DS956-007 5
DS956-007
OPERATION
By pressing a button of the push button panel the
call is sent to the monitor on which the image
appears after 4”about.
By unhooking the handset, the conversation with
the video outdoor station can take place.
Monitor lighting is timed (one minute about). Every
new call cancels the previous one with timer reset.
A Door opener button.
B1 Auxiliary button: used for special functions.
B2 Auxiliary button: used for special functions.
CContrast/colour adjustment control.
D Brightness adjustment control.
ECall volume control and adjustment: turn the
knob as far as it will go (red part visible) to
mute the call tone (“MUTE”function).
TECHNICAL SPECIFICATIONS
VIDEO HOUSE PHONE
Power supply: 18 Vdc max
Consumption: 600 mA max
Kinescope: 4” Flat
Resolution: 450 TV lines
Video input: 1 Vpp differential
Ringer: electronic two-tone
Dimensions: 200 x 241 x 83 mm
CAMERA UNIT B/W
Camera: CCD
Lighting: infrared LED
Power supply: 18 Vdc max
Timer: approximately 45”
Video output: 1 Vpp differential
Dimensions: 185 x 99 x 35 mm
POWER SUPPLY
Power supply: 110/230 Vac ± 10%
50/60 Hz
Power: 38 VA
Secondary unit: 12 Vdc 1A + 1A (timed 30%)
18Vcc 1A (timed 10%)
Protections: with PTC thermal switch (*)
Dimensions: 96 x 126 x 75 mm
Dissipated power after 1 average
working hour: 4,2W
Length of 126 mm corresponds to seven 18 mm
modules in accordance with DIN 43880 standards.
Weight: 1.1 kg
(*) To restore the power supply if the PTC thermal
switch trips following overload or short-circuit,
power the unit down for 60 seconds or longer.
EQUIPMENT
The products are the following:
•One-family video house phone kit Ref. 956/31
Composed by:
•Smyle Camera with 1 button
•Artico monitor with bracket
•Power supply
•Two-family video house phone kit Ref. 956/32
Composed by:
•Smyle Camera with 2 buttons
•2 Artico monitors with bracket
•Power supply
Accessories
•Scaitel door phone Ref. 1132/35
•Atlantico door phone Ref. 1133/35A
•Transformer Ref. 9000/230
•Supplementary ringer Ref. 9854/41
•Call repeater relay Ref. 788/21
•Camera (also available
as spare part) Ref. 956/123
•Panel with 1 button Ref. 1729/1
•Panel with 2 buttons Ref. 1729/2
Spare parts
The possible spare parts for repair are the
following:
•Power supply Ref. 956/110
•Bracket for monitor Ref. 1705/955
•Monitor Ref. 1705/1
DESCRIPTION
Le système de vidéoportier Urmet Domus Mod. 956
permet de réaliser des installations de vidéoportier
à une et deux familles sans câble coaxial avec un
nombre réduit de fils: 4fils communs + 1 fil d’appel
pour chaque moniteur.
Le moniteur 4” avec un écran plat ne demande
pas à être encaissé et comme dans toutes les
installations de vidéoportier Urmet Domus, l’image
apparaît uniquement sur le moniteur appelé. La
conversation entre portier et moniteur peut avoir
lieu même si ce dernier n’a pas été appelé.
L’appel est de type électronique bi-tonal. L’unité de
prise de vue utilise une caméra CCD.
L’éclairage du sujet a été obtenu par des voyants
lumineux infrarouge.
Le moniteur est équipé de une touche d’ouvre-
porte et de 2 touches supplémentaires qui peuvent
être utilisées pour actionner un service quelconque
ou bien comme touche d’auto-insertion: dans ce
cas, l’installation devra prévoir un fil en plus par
colonne.
Schéma synoptique pour système àdeux
familles
FONCTIONNEMENT
En appuyant sur une touche du clavier l’appel est
adresséau moniteur sur lequel après environ 4”,
apparaît l’image. En décrochant le combiné, on peut
communiquer avec le vidéoportier.
L’allumage du moniteur est temporisé(environ une
minute). Tout appel successif annule le précédent,
en remettant àzéro le temporisateur.
A Touche ouvre-porte.
B1 Touche auxiliaire: utilisépour les fonctions
spéciales.
B2 Touche auxiliaire: utilisépour les fonctions
spéciales.
C Commande de réglage du contraste/couleur.
D Commande de réglage de la luminosité.
E Commande et réglage du volume d’appel:
la manette positionnée en fin de course (partie
visible de couleur rouge), la tonalitéd’appel est
exclue (fonction “MUTE”).
CARACTERISTIQUES TECHNIQUES
VIDEOPORTIER
Alimentation: 18 Vdc max
Consommation: 600 mA maximum
Kinescope: 4”type Flat
Résolution: 450 lignes TV
Entrée vidéo: 1 Vpp différentiel
Appel: électronique, bitonal
Dimensions: 200 x 241 x 83 mm
A
B1
B2
E
C D
MUTE
E
A
B1
B2
E
C D
FRANÇAIS
MUTE
E

6DS956-007 7
DS956-007
UNITE VIDEO
Caméra: CCD
Eclairage du sujet: LED infrarouge
Alimentation: 18 Vdc max
Temporisateur: environ 45”
Sortie vidéo: 1 Vpp différentiel
Dimensions: 185 x 99 x 35 mm
ALIMENTATEUR
Alimentation: 110/230 Vac ± 10%
50/60 Hz
Puissance: 38 VA
Sortie secondaire: 12 Vdc 1A + 1A (temporisé30%)
18Vcc 1A ( temporisé 10%)
Protections: par thermoprotecteur PTC (*)
Dimensions: 96 x 126 x 75 mm
Puissance dissipée après 1 heure
de fonctionnement moyen: 4,2W
La longueur de 126 mm correspond à7 modules de
18 mm, selon les normes DIN 43880.
Poids: 1,1 Kg
(*) En cas d’intervention du thermoprotecteur PTC
suite àune surcharge ou àun court-circuit,
couper la tension secteur durant au moins 60”
afin de rétablir l’alimentation.
APPAREILLAGE
Les produits sont les suivants:
• Système de vidéoportier àune famille Réf. 956/31
Composéde:
•Unitéde filmage Smyle à1 touche
•Moniteur Artico avec étrier
•Alimentation
•Système de vidéoportier àdeux familles
Réf. 956/32
Composéde:
•Unitéde filmage Smyle à2 touches
•2 moniteurs Artico avec étrier
•Alimentation
Accessoires
•Interphone Scaitel Rèf. 1132/35
•Interphone Atlantico Rèf. 1133/35A
•Transformateur Rèf. 9000/230
•Sonnerie supplémentaire Rèf. 9854/41
•Relais répétiteur d’appel Rèf. 788/21
•Unitéde filmage (également
disponible en pièce détachée) Réf. 956/123
•Clavier avec 1 touche Rèf. 1729/1
•Clavier avec 2 touches Rèf. 1729/2
Pièces détachées
Les pièces détachées possibles pour les réparations
sont les suivantes:
•Alimentation Réf. 956/110
•Etrier pour moniteur Réf. 1705/955
•Moniteur Réf. 1705/1
DESCRIPCION
El sistema de video portero URMET DOMUS
Mod. 956 permite realizar instalaciones de portero
eléctrico de una y dos viviendas sin cable coaxial
con un reducido número de hilos: 4 hilos comunes
+ 1 hilo de llamada cada monitor.
El monitor 4”con pantalla plana no necesita
empotramiento, y, como en las normales
instalaciones de videoportero URMET DOMUS, la
imagen aparece sólo en el monitor llamado.
La conversación entre videoportero y monitor se
puede efectuar también si no se ha llamado el
monitor.
La llamada es del tipo electrónico de doble tono; el
equipo de cámara emplea una telecámara CCD.
La iluminación del sujeto se obtiene por medio
de Led infrarrojos. El monitor estáprovisto de un
pulsador abrepuerta y 2 pulsadores de servicio que
se puede emplear para accionar cualquier servicio
o bien como pulsador auto-inserción: en este caso
el sistema tendráque tener un hilo adicional en
columna.
Diagrama de bloqueos para sistema bifamiliar
FUNCIONAMIENTO
Apretando un pulsador de la placa de pulsadores se
envia la llamada al monitor y dentro de 4”aparence
la imagen. Descolgando el microtélefono se puede
comunicar con el videoportero.
El encendido del monitor es temporizado (aprox.
un minuto). Cada llamada sucesiva anula aquella
anterior, reseteando el temporizador.
A Tecla de apertura de la puerta.
B1 Tecla auxiliare: utilizada para funciones
especiales.
B2 Tecla auxiliare: utilizada para funciones
especiales.
CMando regulación del contraste/color.
D Mando regulación del brillo.
E Mando y regulación del volumen de llamada:
con la perilla colocada en el final de carrera
(parte visible de color rojo) se tiene la exclusión
del tono de llamada (función “MUTE”).
CARACTERÍSTICAS TÉCNICAS
VIDEOPORTERO
Alimentación: 18 Vdc max
Consumo: 600 mA máx
Cinescopio: 4”tipo Flat
Resolución: 450 líneas TV
Entrada vídeo: 1 Vpp diferencial
Llamada: electrónica de doble tono
Dimensiones: 200 x 241 x 83 mm
UNIDAD DE FILMACIÓN
Cámara TV: CCD
Iluminación sujeto: led infrarrojo
Alimentación: 18 Vdc max
Temporizador: 45”aprox.
Salida vídeo: 1 Vpp diferencial
Dimensiones: 185 x 99 x 35 mm
UALIMENTADOR
Alimentación: 110/230 Vac ± 10%
50/60 Hz
Potencia: 38 VA
Salida secundaria: 12 Vdc 1A + 1A
(temporizado 30%)
18Vcc 1A (temporizado 10%)
Protecciones: con termoprotector PTC (*)
Dimensiones: 96 x 126 x 75 mm
Potencia disipada después de 1 hora
promedio de trabajo: 4,2W
La longitud de 126 mm corresponde a 7 módulos de
18 mm, según las normas DIN 43880.
Peso: 1,1 Kg
(*)
En caso de intervención del termoprotector PTC
luego de una sobrecarga o de un cortocircuito,
para la reposición del alimentador cortar la
tensión de red por al menos 60”.
EQUIPO
Los productos son los siguientes:
•Sistema de videoportero unifamiliar Ref. 956/31
Incluye:
•Unidad de filmación Smyle de 1 tecla
•Monitor Artico con soporte
•Fuente de alimentación
•Sistema de videoportero bifamiliar Ref. 956/32
Incluye:
•Unidad de filmación Smyle de 2 teclas
•2 monitores Artico con soporte
•Fuente de alimentación
Accessories
•Interfono Scaitel Ref. 1132/35
•Interfono Atlantico Ref. 1133/35A
•Transformador Ref. 9000/230
•Timbre adicional Ref. 9854/41
•Relérepetidor de llamada Ref. 788/21
•Cámara TV (también disponible
como repuesto) Ref. 956/123
•Teclado con 1 pulsador Ref. 1729/1
•Teclado con 2 pulsadores Ref. 1729/2
Repuestos
Los recambios posibles para realizar las
separaciones son los siguientes:
•Fuente de alimentación Ref. 956/110
•Soporte para monitor Ref.1705/955
•Monitor Ref.1705/1
A
B1
B2
E
C D
ESPAÑOL
MUTE
E

8DS956-007 9
DS956-007
BESCHREIBUNG
Das TV-Haustelefon Urmet Domus Mod. 956
ermöglicht die Realisierung ohne Koaxialkabel von
Video-Türsprechanlagen mit einem Anschlußoder
mehreren Anschlüssen mit einer begrenzten Anzahl
von Leitungen:
4 gemeinsame Leitungen + 1 Rufleitung pro
Monitor.
Der 4”Monitor mit flachem Bildschirm wird Aufputz
montiert und wie bei den normalen
Türsprechanlagen Urmet Domus erscheint das Bild
nur auf dem gerufenen Monitor.
Die Unterhaltung zwischen Aussenstelle und Monitor
kann auch dann stattfinden, wenn der letztere nicht
gerufen wurde.
Der Ruf ist ein elektronischer Zweitonruf, die
Außenstation besitzt eine hochempfindliche CCD-
Kamera, die Beleuchtung des Objekts erfolgt durch
Infrarot-Leds.
Der Monitor hat eine Türöffnertaste und zwei
zusätzliche Tasten, die für die Betätigung beliebiger
Funktionen oder als Selbsteinschalttaste benützt
werden können: in diesem Fall mußeine weitere
Leitung an der Stammleitung vorgesehen werden.
Blockschaltung für Zweifamilien-Anlage
DEUTSCH FUNKTIONSWEISE
Bei Drücken einer Taste auf der Türstation wird
der Ruf zum Monitor weitergeleitet, auf dem nach
ca. 4”das Bild erscheint. Nach Abnahme des
Handapparats kann man mit der Video-Türstation
sprechen.
Die Einschaltung des Monitors ist getaktet (eine
Minute ca.). Jeder nachfolgende Ruf annullliert den
vorausgehenden durch Rückstellung des Timers.
A Türöffnertaste.
B1 Hilfstaste: verwendet für Sonderfunktionen.
B2 Hilfstaste: verwendet für Sonderfunktionen.
C Steuerung der Kontrast/Farbeinstellung.
D Steuerung der Helligkeitseinstellung.
E
Steuerung und Einstellung der Ruflautstärke:
bei auf Endanschlag gedrehtem Knopf (sichtbarer
Teil rot) ist der Rufton ausgeschaltet („MUTE“-
Funktion).
TECHNISCHE DATEN
VIDEO-TÜRSPRECHANLAGE
Einspeisung: 18 Vdc max
Verbrauch: 600 mA max
Bildröhre: 4”vom Typ Flat
Auflösung: 450 TV Leitungen
Videoeingang: 1 Vpp Differential
Ruf: Zweiton elektronisch
Abmessungen: 200 x 241 x 83 mm
A
B1
B2
E
C D
MUTE
E
AUFNAHMEEINHEIT
Fernsehkamera: CCD
Personenbeleuchtung: Infrarot-Ledanzeige
Einspeisung: 18 Vdc max
Zeitgeber: 45”zirca.
Videoausgang: 1 Vpp Differential
Abmessungen: 185 x 99 x 35 mm
SPEISEGERÄT
Speisegerät: 110/230 Vac ± 10%
50/60 Hz
Leistung: 38 VA
Sekundärausgang: 12 Vdc 1A + 1A
(getaktet 30%)
18Vcc 1A (getaktet10%)
Schutz: mit Wärmeschutz PTC (*)
Abmessungen: 96 x 126 x 75 mm
Verlustleistung nach 1
durchschnittlichen Betriebsstunde: 4,2W
Die Länge von 126 mm entspricht 7 Modulen zu 18
mm gemäß der Normen DIN 43880.
Gewicht: 1,1 Kg
(*) Bei Eingreifen der Wärmesicherung PTC nach
einer Überbelastung oder nach einem
Kurzschluß, mußdie Netzspannung mind. 60”
abgeschaltet werden, um das Speisegerät
wieder rückzustellen.
GRUNDAUSSTATTUNG
Die Produkte sind folgende:
•Einfamilien-Tor-Tv-5 Draht-Set BN 956/31
Bestehend aus:
•Aufnahmeeinheit Smyle mit 1 Taste
•Monitor Artico vollständig mit Wandhalterung
•Netzgerät
•Zweifamilien-Tor-TV-5 Draht-Set BN 956/32
Bestehend aus:
•Aufnahmeeinheit Smyle mit 2 Tasten
•2 Monitoren Artico vollständig mit
Wandhalterung
•Netzgerät
Zubehör
•Sprechanlage Scaitel BN 1132/35
•Sprechanlage Atlantico BN 1133/35A
•Transformator BN 9000/230
•Zusätzliches Läutwerk BN 9854/41
•Relais Rufwiederholung BN 788/21
•Kamera (auch als Ersatzteil
erhältlich) BN 956/123
•Schalttafel mit 1 Taste BN 1729/1
•Schalttafel mit 2 Tasten BN 1729/2
Ersatzteile
Folgende Ersatzteile sind erhaltbar:
•Netzgerät BN 956/110
•Wandhalterung für Monitor BN 1705/955
•Monitor BN 1705/1

10 DS956-007 11
DS956-007
2
1,55 m ÷1,65 mm
3A
Mod. 503
3B
2
1
1
2 mm
ø5 mm
6 mm ø
2
4
4
2
1
2
2
8
8
A
D
C
B
E
F
956/32 956/31
ø4 mm
1

12 DS956-007 13
DS956-007
Rossi
Rossi
D
CLICK
7A 7B 7C
C
8A 8B
4
40 ÷45 mm
5
CLICK
5°
10°
5°5°
6

14 DS956-007 15
DS956-007
A
1,55 m

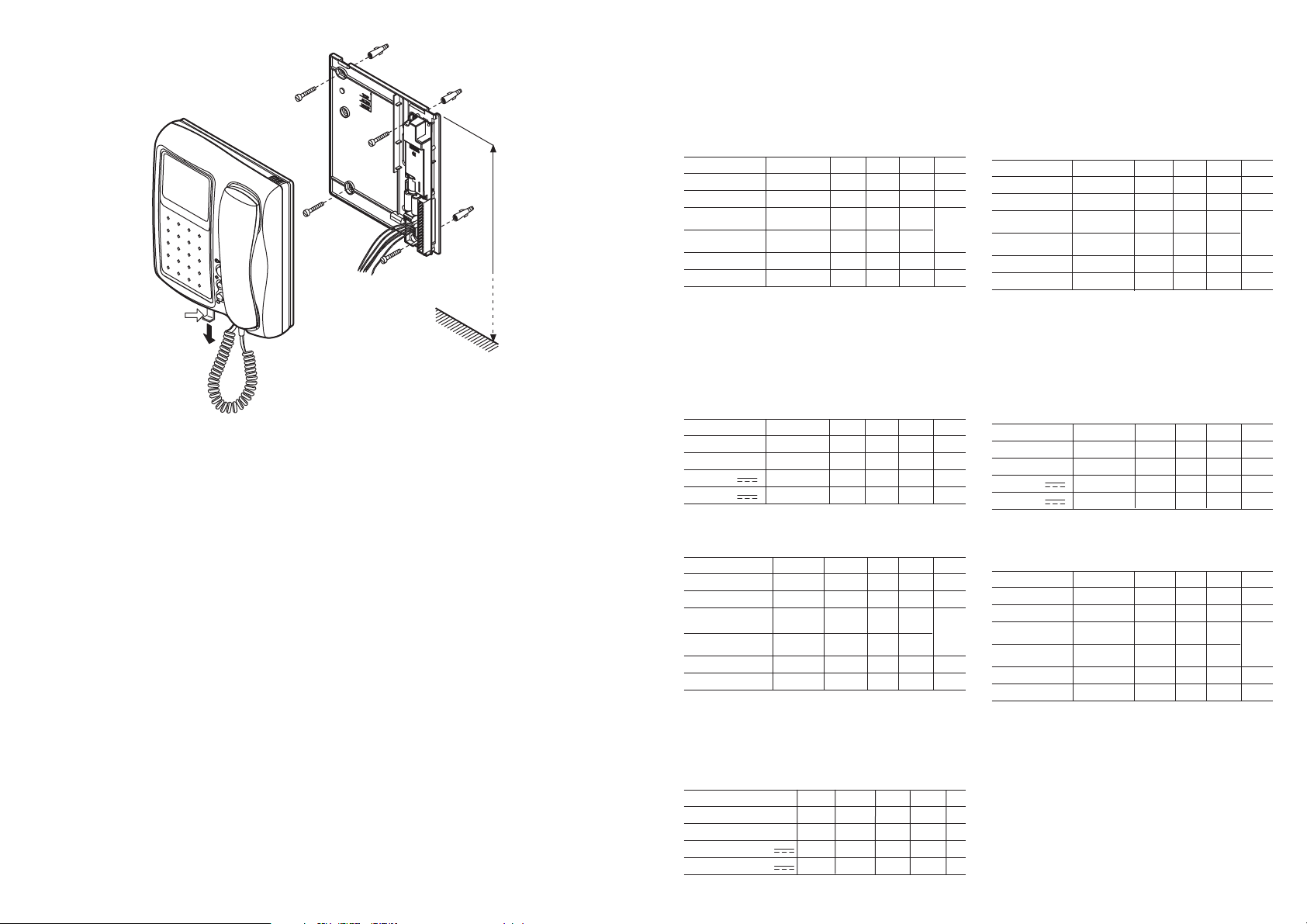

1. Predisporre la canalizzazione in modo che
termini in corrispondenza dell’apertura per il
passaggio dei cavi.
2. Fissare, tramite 4 tasselli, la staffa alla parete
all’altezza dal pavimento indicata.
3. Collegare i conduttori agli appositi morsetti.
4. Estrarre il gancio di arresto A.
5. Inserire il videocitofono nella staffa.
6. Bloccare il videocitofono spingendo verso l’alto
il gancio A.
1. Prepare the conduit so that it terminates at the
infeed hole provided.
2. Use 4 plugs to fasten the bracket to the wall at
the height from the floor indicated.
3. Connect the conductors to the special
terminals.
4. Extract the fastening hook A.
5. Insert the video house phone in the bracket.
6. Fasten the video house phone in place pushing
hook Ainwards.
1. Prédisposer la canalisation de manière àce
qu’elle finisse en face du trou d’entrée prévu.
2. Fixer l’étrier au mur avec les 4 vis àla hauteur
indiquée par rapport au sol.
3. Brancher les conducteurs auxbornes
appropriées.
4. Enlever le crochet d’arrêt A.
5. Placer le videoportier dans l’étrier.
6. Bloquer le videoportier en poussant le crochet
Avers l’intérieur.
1. Preparar la canalización de manera que termine
a la altura del hueco de entrada previsto.
2. Fijar, con los 4 tornillos, la soporte a la pared a
la altura del suelo indicada.
3. Conectar los conductores a los bornes
correspondientes.
4. Extraer el gancho de tope A.
5. Introducir el videoportero en el soporte.
6. Bloquear el videoportero empujando hacia
dentro el gacho A.
1. Justieren Sie die Zuleitung auf die
Kabeleinführung der Wandhalterung .
2. Mit den 4 vorgesehenen Schrauben die
Wandhalterung in der gezeigten Höhe an der
Wand befestigen.
3. Installationskabel an den dafür vorgesehenen
Klemmen anschließen.
4. Die Arretierung Alösen.
5. Videosprechstelle in die Wandhalterung
einhängen.
6. Fixieren Sie die Sprechstelle durch Betätigung
der Sperre A.
NOTE LEGATE AGLI SCHEMI
NOTES ON DIAGRAMS
NOTES CONCERNANT LES SCHEMAS
NOTAS REFERIDAS A LOS ESQUEMAS
HINWEISE ZU DEN SCHALTPLÄNEN
V5.007 Sezione dei conduttori (Mod. 956)
Dall’unitàdi ripresa ai videocitofoni
Le distanze si intendono tra l’unitàdi ripresa
ed il videocitofono. Fino a 100 m si possono
utilizzare conduttori normali.
Per distanze superiori, fino a 200 m, i
conduttori A e B devono essere binati
tra di loro.
Dall’alimentatore all’unitàdi ripresa
Wire sections (Mod. 956)
From tv camera unit to monitors
Distances are between the TV camera unit and
the last monitor. Up to 100 m it is possible to
use normal wires; for longer distances, up
to 200 m, twist the wires A and B.
From power supply to tv camera unit
Funzione Conduttori m 50 100 200
Alim. video R1 S/mm20,5 0,75 1,5
Alim. video R2 S/mm20,5 0,75 1,5
Segnale video AS/mm20,35 0,35 0,35
binati
Segnale video B S/mm20,35 0,35 0,35
Chiamata C1 - C2 S/mm20,35 0,5 0,75
Autoinserzione AI S/mm20,35 0,35 0,35
Funzione Conduttori m 50 100 -
Alim. 12V~ ~12 S/mm20,75 1,50 -
Alim. 12V~ ~0 S/mm20,75 1,50 -
Alim. 18V +18S/mm21,50 2,50 -
Alim. 18V R1 S/mm21,50 2,50 -
Section des conducteurs (Mod. 956)
De l’unite de prise de vue aux moniteurs
Les distances sont considérées entre l’unité
de prise de vue et le moniteur plus loin.
Jusqu’à 100 m, on peut utiliser les normaux
conducteurs; pour ulterieures distances,
jusqu’à 200 m, les conducteurs A et B
doivent être binés entre eux.
De l’alimentation a l’unite de prise de vue
Secciones del los hilos (Mod. 956)
De equipo de camara a monitor
Las distancias se entienden entre el equipo
de cámara yel monitor más lejano. Hasta
100 m se pueden emplear hilos normales;
para distancias superiores, hasta 200 m,
acoplar los hilos entre ellos.
Function Wires m 50 100 200
Video power supply R1 S/mm20,5 0,75 1,5
Video power supply R2 S/mm20,5 0,75 1,5
Video signal AS/mm20,35 0,35 0,35
twisted
Video signal B S/mm20,35 0,35 0,35
Call C1 - C2 S/mm20,35 0,5 0,75
Self-insertion call AI S/mm20,35 0,35 0,35
Function Wires m 50 100 -
Power supply12V~ ~12 S/mm20,75 1,50 -
Power supply 12V~ ~0 S/mm20,75 1,50 -
Power supply 18V +18S/mm21,50 2,50 -
Power supply 18V R1 S/mm21,50 2,50 -
Fonction Conduct. m 50 100 200
Alim. vidéo R1 S/mm20,5 0,75 1,5
Alim. vidéo R2 S/mm20,5 0,75 1,5
Signal vidéo AS/mm20,35 0,35 0,35
binés
Signal vidéo B S/mm20,35 0,35 0,35
Appel C1 - C2 S/mm20,35 0,5 0,75
Auto-insertion AI S/mm20,35 0,35 0,35
Fonction Conduct. m 50 100 -
Alim. 12V~ ~12 S/mm20,75 1,50 -
Alim. 12V~ ~0 S/mm20,75 1,50 -
Alim. 18V +18S/mm21,50 2,50 -
Alim. 18V R1 S/mm21,50 2,50 -
Funcion Hilos m 50 100 200
Alim. video R1 S/mm20,5 0,75 1,5
Alim. video R2 S/mm20,5 0,75 1,5
Señal video AS/mm20,35 0,35 0,35
binati
Señal video B S/mm20,35 0,35 0,35
Llamada C1 - C2 S/mm20,35 0,5 0,75
Auto-inserción AI S/mm20,35 0,35 0,35

16 DS956-007 17
DS956-007
De la fuente de alimentacion a equipo
de camara
Querschnitte der drähte (Mod. 956)
Von tv-kamera-einheit zum monitor
Der Abstand versteht sich zwischen der
TV-Kamera-Einheit und dem weitesten
entfernten Monitor. Bis zu 100 m kann
man Standarddrähte verwenden; über
100 m bis zu 200 m, die Drähte A und B
untereinander verdrillen.
Durch stromversorgung zur TV-Kamera-
Einheit
V5.011 Collegare il conduttore per la funzione di
Autoinserzione. Eseguire in tale caso il
ponticello tra i morsetti X2 e R3.
Connect the wire for Self-insert function. In
this case make a jumper between terminals
X2 and R3.
Relier le conducteur pour la fonction d’auto-
insertion. Faire le pontet entre les bornes
X2 et R3.
Conectar el hilo para la función de auto-
inserción. En este caso, hacer el puentecillo
entre los bornes X2 y R3.
Den Draht für die Selbst-Einschalten-
Funktion anschließen. Die Klemmen X2
und R3 brücken.
Funcion Hilos m 50 100 -
Alim. 12V~~12 S/mm20,75 1,50 -
Alim. 12V~~0 S/mm20,75 1,50 -
Alim. 18V+18S/mm21,50 2,50 -
Alim. 18VR1 S/mm21,50 2,50 -
V5.006 La distanza massima fra i due dispositivi è
di 50 m.
The maximum distance between devices is
50 metres.
La distances max. entre le dispositif est
50 m.
La máxima distancia entre les equipo es
50 m.
Max. Abstand zwischen das Vorrichtunger
ist 50 m.
VX.008 Connettere le apparecchiature ad un filtro
e a un dispositivo di protezione per la linea
d’alimentazione.
Connect the devices to a filter and power
line protection device.
Connecter les appareils àun filtre et à
un dispositif de protection pour la ligne
d’alimentation.
Conectar los equipos a un filtro y a un
dispositivo de protección para la línea de
alimentación.
Die Geräte an einen Filter oder eine
Schutzvorrichtung für die Versorgungsleitung
anschließen.
Funktion Leiter m 50 100 200
Video-Netzgerät R1 S/mm20,5 0,75 1,5
Video-Netzgerät R2 S/mm20,5 0,75 1,5
Videosignal A S/mm20,35 0,35 0,35
Verdrillt
Videosignal BS/mm20,35 0,35 0,35
Ruf C1 - C2 S/mm20,35 0,5 0,75
Auto.Einschaltung AIS/mm20,35 0,35 0,35
Funktion Leiter m 50 100 -
Netzgerät 12V~~12 S/mm20,75 1,50 -
Netzgerät 12V~~0 S/mm20,75 1,50 -
Netzg. 18V+18S/mm21,50 2,50 -
Netzg. 18VR1 S/mm21,50 2,50 -
1
2
IN OUT
2
1
Sch./Ref.1332/85
2
1
Sch./Ref.1332/86
IN OUT
2
1
NL
N
L
AB
C
D
E
F
GH
A) Protezione
Protection
Protection
Protección
Schutz
B) Filtro
Filter
Filtre
Filtro
Filter
C) (Neutro)
(Neutral)
(Neutre)
(Neutro)
(Neutral)
D) Terra
Earth
Masse
Tierra
Erdung
E) (Fase)
(Step)
(Phase)
(Fase)
(Phase)
F) Utilizzatore
Utility
Utilisateur
Usuario
Benutzer
G) Rete ~
Mains ~
Secteur ~
Red ~
Netz ~
H) Linea ~
Line ~
Ligne ~
Línea ~
Leitung ~
AVideocitofono Mod. Artico
Monitors Mod. Atrtico
Moniteurs Mod. Artico
Videointerfonos Mod. Atrtico
Videosprechgeräte Mod. Artico
BAlimentatore
Power Supply
Alimentateur
Alimentador
Netzgerät
CRete ~
Mains ~
Secteur ~
Red ~
Netz ~
DVideoportiere elettrico
Electrical video door entrance panel
Vidéoportier électrique
Vídeoportero eléctrico
Elektrische Videotürüberwachung
EApertura serratura
Lock release
Ouverture Serrure
Abertura de la cerradura
Öffnen Schloß
FSerratura elettrica 12Vca/15Va
Electric lock 12Vac/15VA
Serrure electrique 12Vac/15VA
Cerradura eléctrica 12Vac/15VA
Elektrisches schloss 12Vac/15VA
GSoneria Sch. 9854/41
Ringer Ref. 9854/41
Sonnerie Réf. 9854/41
Sonería Ref. 9854/41
LäutwerkBN 9854/41
HCitofono
Doorphone
Interphone
Interfono
Sprechanlage
IAlimentatore Sch. 789/2
Power supply Ref. 789/2
Alimentateur Réf. 789/2
Alimentador Ref. 789/2
Netzgerat BN 789/2
LScatola a reléSch. 788/21
Relay box Ref. 788/21
Boîtier àrelais Réf. 788/21
Caja reléRef. 788/21
Umschaltrelais BN 788/21
MTrasformatore 12V ~40VA
Transformer 12V ~ 40VA
Transformateur 12V ~40VA
Transformador 12V ~ 40VA
Transformator 12V ~40VA
NSoneria 12V ~
Ringer 12V ~
Sonnerie 12V ~
Sonería 12V ~
Läutwerk12V ~
OLinea ~
Line ~
Ligne ~
Línea ~
Leitung ~
PTrasformatore Sch. 9000/230
Transformer Ref. 9000/230
Transformateur Réf. 9000/230
Transformador Ref. 9000/230
Transformator BN 9000/230
RScatola a reléSch. 788/1
Relay box Ref. 788/1
Boîtier àrelais Réf. 788/1
Caja reléRef. 788/1
Umschaltrelais BN 788/1

18 DS956-007 19
DS956-007
Collegamento di un kit monofamiliare Sch. 956/31
One-family kit connection Ref. 952/31
Raccordement d’un kit mono-famille Réf. 952/31
Conexión de un kit monofamiliar Ref. 952/31
Anschluss eines Kits für Einfamilienhäuser Karte 952/31
SV102-2082C
(V5.011)
A
B
C
DE
F
TC
4F
Collegamento di un kit bifamiliare Sch. 956/32
Two-family kit connection Ref. 952/32
Raccordement d’un kit bi-famille Réf. 952/32
Conexión de un kit bifamiliar Ref. 952/32
Anschluss eines Kits für Zweifamilienhäuser Karte 952/32
SV102-2081B
(V 5.011)
(V 5.006)
(V 5.011)
A
1
2
B
C
DE
F
TC
4F

20 DS956-007 21
DS956-007
Collegamento di 2 videocitofoni Mod. Artico in parallelo
Connection of 2 Artico video door phones in parallel
Branchement de 2 vidéophones Mod. Artico en parallèle
Conexión de 2 videointerfonos Mod. Artico en paralelo
Anschluss von zwei Videoanlagen Mod. Artico in Parallelschaltung
SV102-2135C
(V5.011)
(V5.006)
(V5.011)
C
C
I
A
A
B
D
E
F
TC
1
2
4F
(VX.021) (VX.021)
(V5.006)
(VX.008) (VX.008)
TC
C2
PS
SE2
B
~0
R2
+18
X
R1
R1
F
C1
(V5.013)
SE1
A
~12
4
~0
RD
CA
X1
X2
A
R2
R3
R1
B
R1
(V5.013)
PS
B
R2
A
R1
SE2
~12
X
C2
+18
~0
SE1
C1
F
4
~0
230
0
~0
~12
+18
R1
~12
~0
0
230
RD
CA
X1
X2
A
R2
R3
R1
B
9
3
6
~12
12
~0
15
SN1
1
13
4
7
11
10
14
SN2
5
C2
8 2
C1
TC
D
A
A
D
F
EB
R
P
O O
E
F
1
2
Collegamento di 2 videocitofoni a 2 videoportieri. Chiamata singola dal VPE
Connection of 2 video door phones to 2 video door units. Individual calls from video door unit
Raccordement de 2 vidéophones à2 vidéoportiers. Appel simple en provenance du vidéportier
Conexión de 2 videointerfonos a 2 videoporteros. Llamada individual desde el Videoportero
Anschluss von 2 Videoanlagen mit 2 Videoüberwachungen. Einzelruf von der Videoüberwachung
SV102-3225
VX.021 - Sul/i dispositivo/i tagliare o togliere i ponticelli: 4 e F.
V5.013 - Sul/i dispositivo/i tagliare e isolare il filo (Arancione) che collega la connessione comune dei
pulsanti al circuito stampato.
VX.021 - Cut or remove the jumpers 4 and F on the device(s).
V5.013 - On the device(s), cut and isolate the (orange) wire connecting the common connection of the
printed circuit button.
VX.021 - Sur le(s) dispositif(s),couper ou retirer les cavaliers 4 et F.
V5.013 - Sur le(s) dispositif(s),couper et isoler le fil (orange) qui relie la connexion commune des touches
au circuit imprimé.
VX.021 - En el/los dispositivos, cortar o retirar los puentes 4 y F.
V5.013 - En el/los dispositivos, cortar y aislar el cable (naranja) que enlaza la conexión común de los
pulsadores con el circuito impreso.
VX.021 - Aufder/den Vorrichtung(en) die Polbrücken 4 und F durchschneiden oder entfernen.
V5.013 - Aufder/den Vorrichtung(en) den Draht (orange),der die gemeinsame Verbindung der Tasten an
die Platine herstellt durchschneiden oder isolieren.

22 DS956-007 23
DS956-007
Collegamento di 1 citofono in parallelo ad 1 videocitofono
Connection of 1 door phone in parallel to 1 video door phone
Branchement d’un interphone en parallèle avec un vidéophone
Conexión de 1 interfono en paralelo a 1 videointerfono
Anschluss einer Sprechanlage in Parallelschaltung an eine Videoanlage
SV102-2136D
(V5.011)
R1
CA
R2
A
B
R3
X2
X1
1
2
CA1
A
H
Sch./Ref. 1132/35
Sch./Ref. 1133/35A
Collegamento della soneria supplementare Sch. 9854/41 in parallelo alla chiamata di un videocitofono
Connection of supplementary ring Ref. 9854/41 in parallel to video door phone call
Branchement de la sonnerie supplémentaire Réf. 9854/41 en parallèle àl’appel d’un vidéophone
Conexión del timbre adicional Ref. 9854/41 en paralelo a la llamada de un videointerfono
Anschluss des zusätzlichen Läutwerks Karte 9854/41 parallel zum Ruf einer Videoanlage
SV102-2137C
(V5.011)
A
G
Apertura contemporanea di 2 serrature
Simultaneous opening of 2 locks
Ouverture simultanée de deux serrures
Apertura simultánea de 2 cerraduras
Gleichzeitiges Öffnen von 2 Schlössern
SV102-2136D
TC
S2
1
S1
C
6
~12
S3
~0
2
CA
SE2
~0 R1
+18 ~12
~0
SE1
R1 R2
A B
C1
C2 AI
230
0
~0
~12
D
F
F
E
L
C
M
4F

DS956-007 LBT 7831
http://www.urmetdomus.com
e-mail:[email protected]
FILIALI
URMET DOMUS S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
Call Center 011.23.39.801
STABILIMENTO
20151 MILANO - Via Gallarate 218
Tel. [phone] - Fax [phone]
00043 CIAMPINO (ROMA) - Via L.Einaudi 17/19A
Tel. [phone] - Fax [phone]
80013 CASALNUOVO (NAPOLI)
Via Nazionale delle Puglie 3
Tel. [phone] - Fax [phone]
30030 VIGONOVO (VENEZIA) - Via del Lavoro 71
Tel. [phone] r.a. - Fax [phone]
Collegamento di un relèripetitore di chiamata, per il comando di una soneria supplementare
Connection to call repeater relay for controlling a supplementary ringer
Branchement d’un relais répétiteur d’appel pour commander une sonnerie supplémentaire
Conexión de un relérepetidor de llamada, para el control de un timbre adicional
Anschluss eines Relais zur Rufwiederholung für die Steuerung eines zusätzlichen Läutwerks
SV102-2137C
(V5.011)
A
L
N
O
P
